Type de produit	Gabion / Mur de pierres
Marque	Giardino
Modèle	5150500 (Garda 50)
Dimensions (H x L x P)	500 x 500 x 500 mm
Maillage	100 x 100 mm
Épaisseur du fil	4.0 mm
Volume	0.125 m³
Matériau	Acier galvanisé
Utilisation	Extérieur
Fonctions principales	Construction de murs de pierres, gabions décoratifs
Accessoires inclus	Clips galvanisés (80 pièces), tirants (4 pièces)
Entretien et nettoyage	Nettoyage à l'eau, inspection régulière des clips et tirants
Sécurité	Consignes de sécurité au verso de l'étiquette, utiliser une pince spéciale
Pièces détachées et réparabilité	Clips, tirants, poteaux U/H, pinces, crampons (réf. 6310321), piquets en T
Informations générales	Fabriqué par Garden Trade International

FOIRE AUX QUESTIONS - 5150500 Giardino

Comment assembler le gabion Garda 50 ?

Ouvrez et vérifiez toutes les parties. Consultez les consignes de sécurité. Utilisez une pince spéciale pour relier les panneaux. Reliez d'abord le milieu, puis les 2 côtés, puis les intervalles. Attachez le haut seulement d'un côté.

Quel type de pierres utiliser pour remplir le gabion ?

Utilisez des pierres naturelles ou concassées, de taille adaptée à la maille (100x100 mm). Remplissez par couches de 4 mailles d'hauteur en installant les tirants au fur et à mesure.

Combien de clips et de tirants sont fournis avec le modèle Garda 50 ?

Le modèle Garda 50 (5150500) est fourni avec 80 clips galvanisés et 4 tirants.

Comment poser les tirants pour assurer la stabilité du gabion ?

Positionnez la première rangée de tirants après avoir rempli 4 mailles de pierres. Comptez 4 mailles en hauteur et 4 en largeur. Pour les tirants 3 et 4, seulement 3 mailles pour une stabilité supplémentaire.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une pince spéciale (réf. 6310500) pour fixer les crampons de 19 mm. Un niveau à bulle est recommandé pour vérifier l'horizontalité.

Peut-on utiliser plusieurs gabions Garda 50 ensemble ?

Oui, vous pouvez les juxtaposer pour créer des murs plus longs. Utilisez des poteaux U (terminaison) ou H (intermédiaire) pour les gabions Varese, mais pour Garda, ils peuvent être simplement accolés.

Quelle est la hauteur maximale recommandée pour un mur de gabions Garda ?

La hauteur standard d'un gabion Garda 50 est de 500 mm. Pour des murs plus hauts, empilez plusieurs gabions en les fixant solidement avec des tirants supplémentaires.

Comment entretenir un gabion en acier galvanisé ?

L'acier galvanisé résiste à la corrosion. Nettoyez avec de l'eau si besoin. Inspectez régulièrement les clips et tirants pour vérifier qu'ils sont bien serrés.

Où trouver les consignes de sécurité détaillées ?

Les consignes de sécurité sont imprimées au verso de l'étiquette apposée sur le produit. Lisez-les attentivement avant l'assemblage.

Quels accessoires sont disponibles pour les gabions Garda ?

Vous pouvez acheter des tirants supplémentaires (réf. 5150520, 50 cm), des crampons (réf. 6310321, sachet de 80), et des piquets en T pour ancrer la structure.

MODE D'EMPLOI 5150500 Giardino

Gabions et mur de pierres

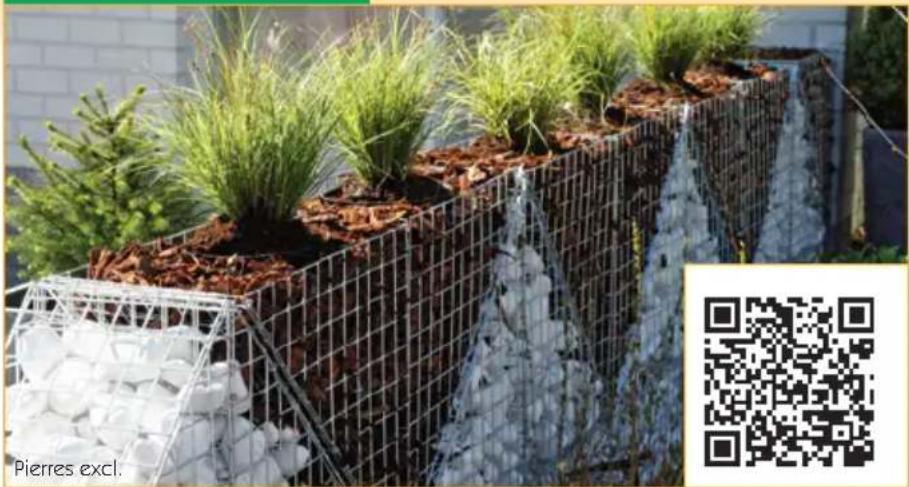

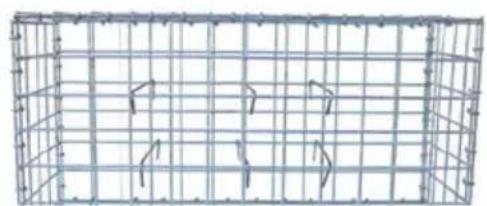

COMO

Modèle Art. n°	Dimensions mm	H x L x P Maille mm
Como triangle	5150555	600 x 848 x 300	50 x 50
Como cube	5150553	600 x 300 x 300	50 x 50
Como demi-basic	5150557	600 x 600 x 300	50 x 50
Como basic	5150550	600 x 1200 x 300	50 x 50
Como long basic	5150558	600 x 1800 x 300	50 x 50

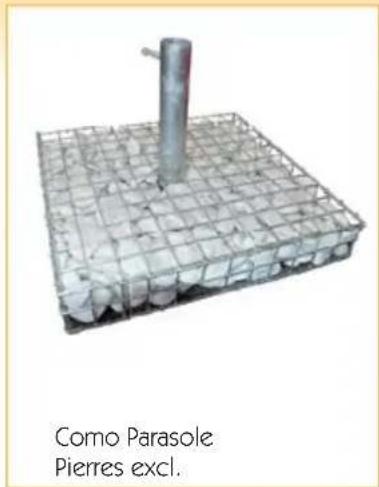

Como Parasole	5150542	100 x 600 x 600	50 x 50

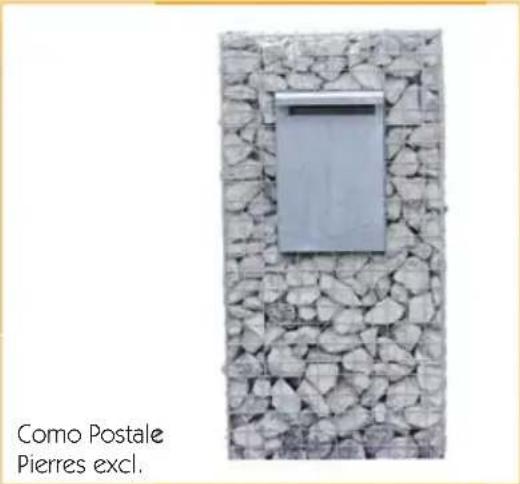

Como Postale	5150541	600 x 1200 x 300	50 x 50
Bordure cube	5150333	300 x 300 x 200	50 x 50
Bordure demi-basic	5150337	300 x 600 x 200 50 x 50
Bordure basic	5150330	300 x 1200 x 200	50 x 50
Bordure long basic	5150338	300 x 1800 x 200	50 x 50

ComoBordure

CONSIGNES DE SECURITE POUR LE PLACEMENT DES GABIONS COMO : Voir au verso de l'etiquette qui se trouve sur le produit.

Epaisseur de fi I Contenu	Nombre de clips galvanisé	Tirants
3.5 mm 0.055 m³ 100 3
3.5 mm 0.054 m³ 100 3
3.5 mm 0.11 m³ 150 6
3.5 mm 0.22 m³ 200	12
3.5 mm 0.32 m³ 220	16
3.5 mm 0.04 m³ 105	-
3.5 mm 0.22 m³ 200	12
3.5 mm 0.018 m³ 70	3
3.5 mm 0.036 m³ 90	6
3.5 mm 0.072 m³ 140	12
3.5 mm 0.108 m³ 190	16

Essayez notre outil de calcul pour projets de gabions sur notre site web

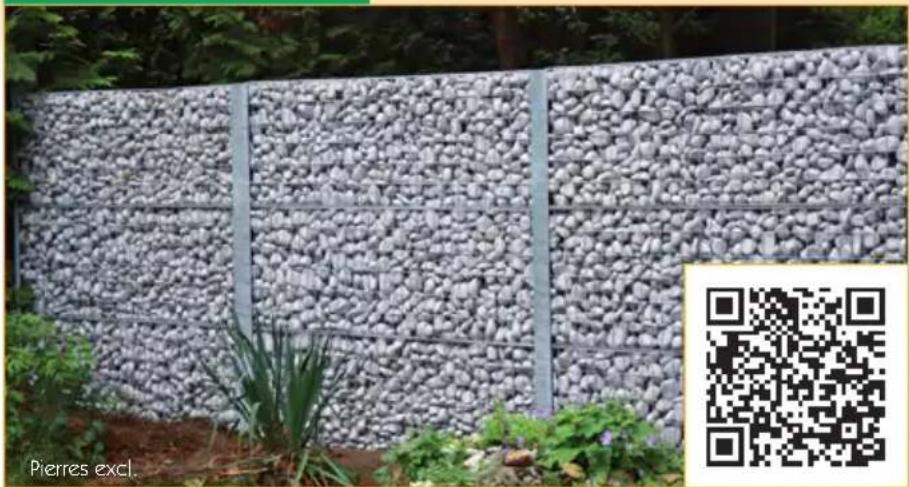

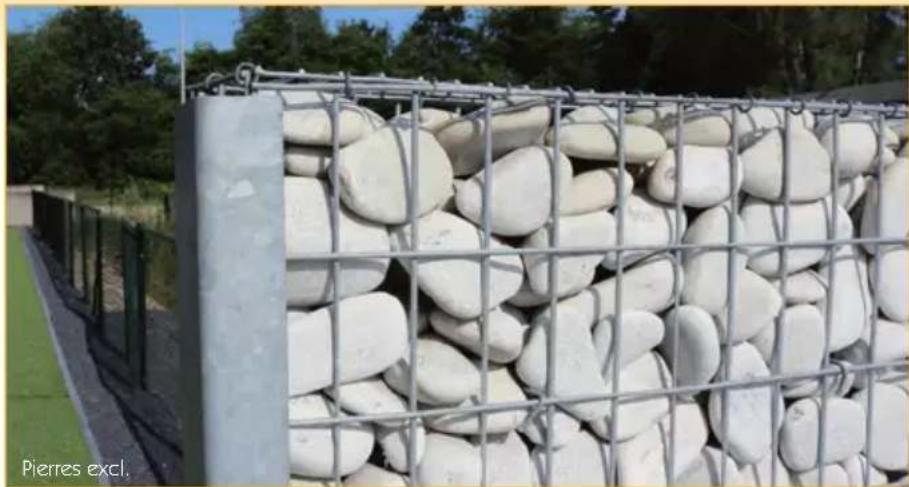

VARESE

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100 H 600 mm	5150570 600	× 600 × 120 100 × 37,5
	5150567	600 × 900 × 120	100 × 37,5
	5150566	600 × 1200 × 120	100 × 37,5
	5150560	600 × 1800 × 120	100 × 37,5
Varese 100 H 300 mm	5150580 300	× 600 × 120	100 × 37,5
	5150581	300 × 900 × 120	100 × 37,5
	5150582	300 × 1200 × 120	100 × 37,5
	5150583	300 × 1800 × 120	100 × 37,5
Varese 30 H 600 mm	5150572 600	× 600 × 120	30 × 30
	5150569	600 × 900 × 120	30 × 30
	5150568	600 × 1200 × 120	30 × 30
	5150565	600 × 1800 × 120	30 × 30
Varese 30 H 300 mm	5150586 300	× 600 × 120	30 × 30
	5150587	300 × 900 × 120	30 × 30
	5150588	300 × 1200 × 120	30 × 30
	5150589	300 × 1800 × 120	30 × 30

CONSIGNES DE SECURITE POUR LE PLACEMENT DES GABIONS VARESE : Voir au versus de I'etiquette qui se fouve sur le produit.

14

18

Epaisseur de fil	Contenu	Nombre de clips galvanisé	Tirants
4.0 mm 0.04 m380 8
4.0 mm 0.02 m360 8
4.0 mm	0.03 m3	100	10
4.0 mm	0.05 m3	140	14
4.0 mm	0.07 m3	200	18
3.5 mm 0.04 m380 8
3.5 mm	0.06 m3	120	10
3.5 mm	0.09 m3	160	14
3.5 mm	0.13 m3	220	18
3.5 mm 0.02 m360 8
3.5 mm	0.03 m3	100	10
3.5 mm	0.05 m3	140	14
3.5 mm	0.07 m3	200	18

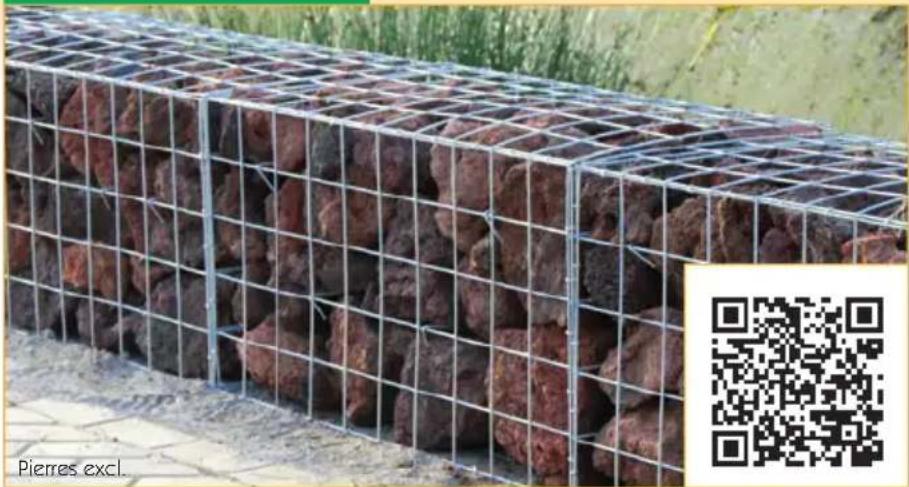

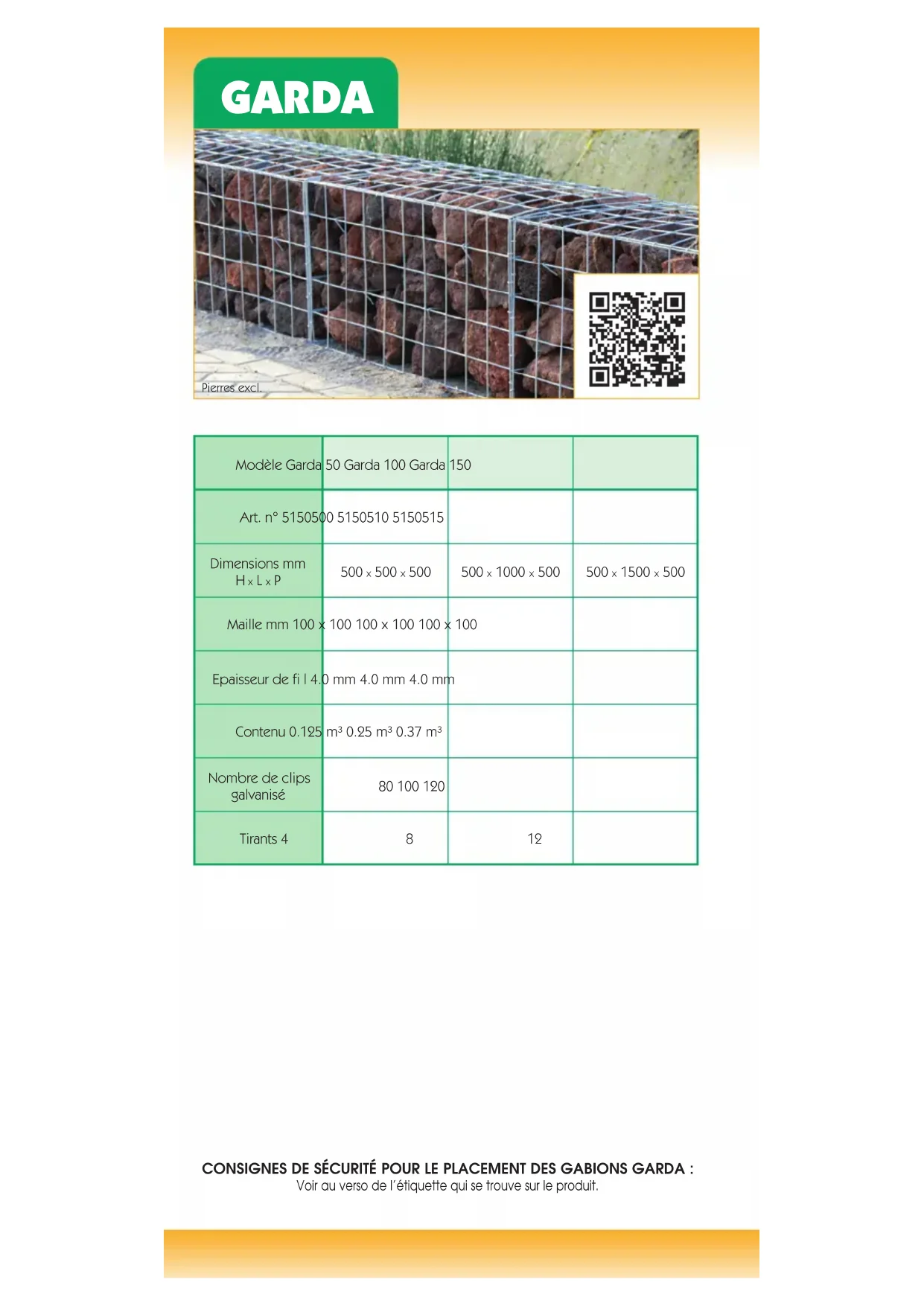

GARDA

Modèle Garda	50 Garda 100 Garda	150
Art. n° 5150500 5150510 5150515
Dimensions mm H x L x P	500 x 500 x 500	500 x 1000 x 500	500 x 1500 x 500
Maille mm 100 x 100 100 x 100 100 x 100
Epaisseur de fi l 4.0 mm 4.0 mm 4.0 mm
Contenu 0.125	m³ 0.25 m³ 0.37 m³
Nombre de clips galvanisé	80 100 120
Tirants 4	8	12

ACCESSIONS

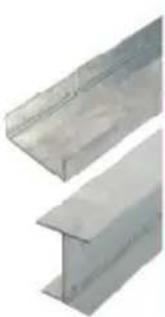

POTEAU U-H

Le poteau U galvanise poteau de terminaison pour le mur de pierres Varese
Le poteau H galvanise poteau intermediaire pour le mur de pierres Varese

Modèle Art. n°	Dimensions mm Epaisseur paroi
poteau U Varese 100	515001 1 000 x 141 x 53 3.0 mm
poteau U Varese 170	515003 1 700 x 141 x 53 3.0 mm
poteau U Varese 230	515005 2 300 x 141 x 53 3.0 mm
poteau H Varese 100	515101 1 000 x 141 x 100 3.0 mm
poteau H Varese 170	515103 1 700 x 141 x 100 3.0 mm
poteau H Varese 230	515105 2 300 x 141 x 100 3.0 mm

PINCE

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
  Art. n° 6310500

TIRANTS ENTREOISES

Pour un renforcement de la solidité de gabions et murs de pierres
- : 4.0 ~mm
- Tirants Garda Art. n° 5150520, 50 cm
- Tirants Como Art. n° 5150525, 30 cm
- Tirants Varese Art. n° 5150530, 13.6 cm
- Tirants Como Bordure Art. n° 5150535, 20 cm
Conditionnement:sachet de 4 pieces

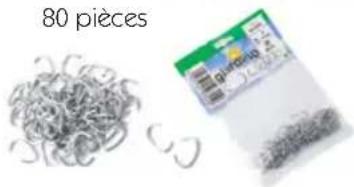

CRAMPONS

Crampons galvanises
Art. n°. 6310321
Conditionnement : sachet de 80 pieces

ATTACHE-MUR

Conditionnement: par piece

PIQUET EN T

• Piquet T, galvanisé après
  :30× 3.0mm
  Art. n° 5146, H 1450 mm
  Art. n° 5351, H 1750 mm
  Art. n° 5701, H 2000 mm

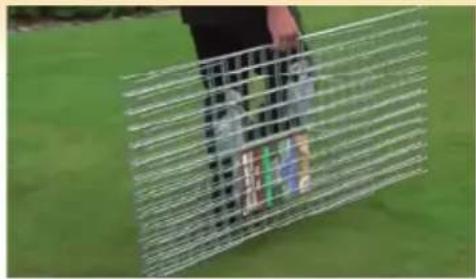

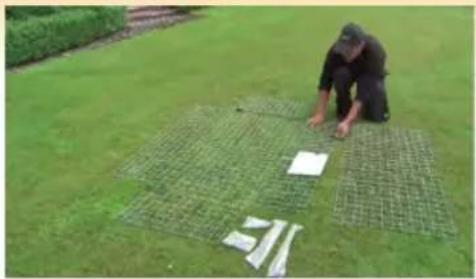

Ouvrez et vérifie tous les parties

Consultez les consignes de sécurité

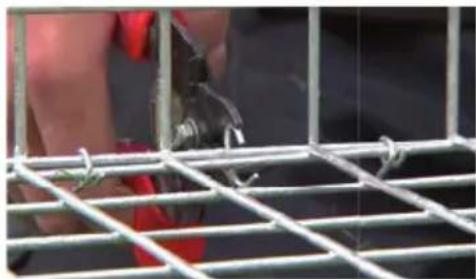

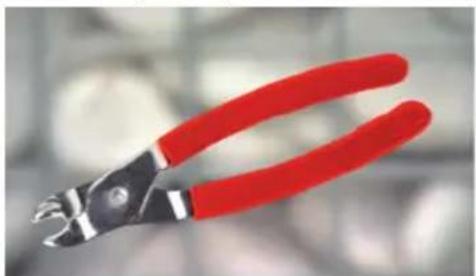

Utilisez une pince spéciale

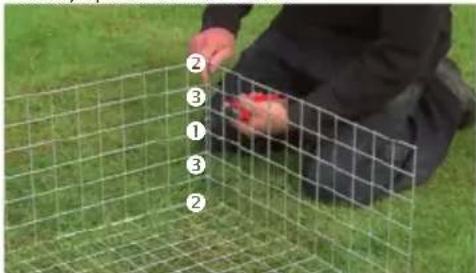

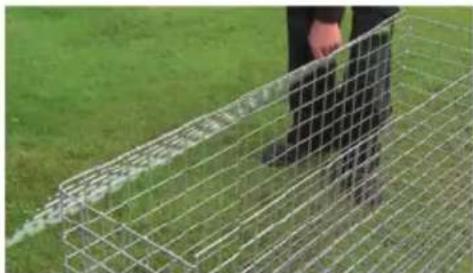

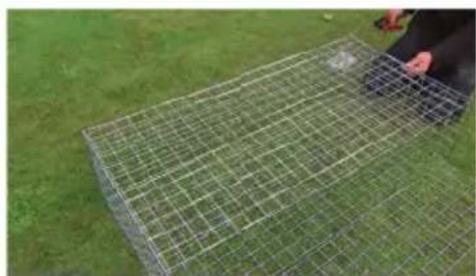

Conseil: d'abord relier au milieu, puis les 2 cotes, après les intervalles

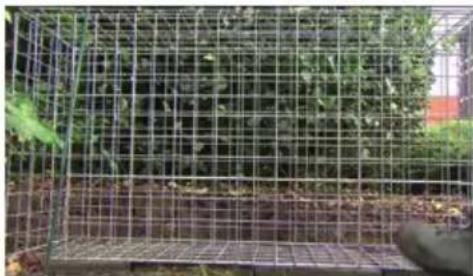

Attachez le haut seulement d'un cotoé

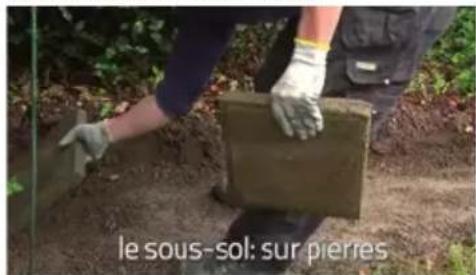

Le sous-sol: sur dalles béton

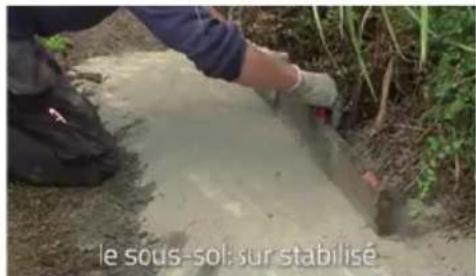

ou le sous-sol: sur stabilisé

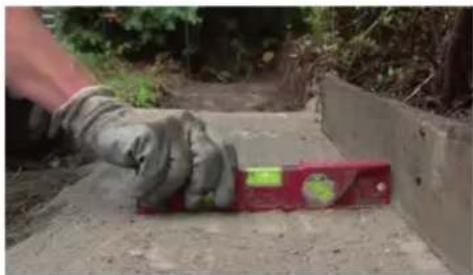

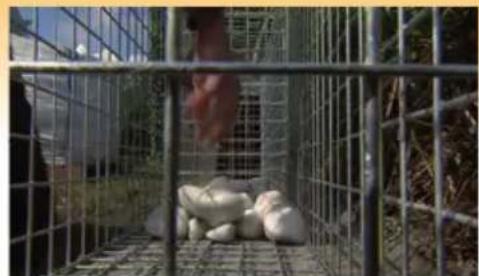

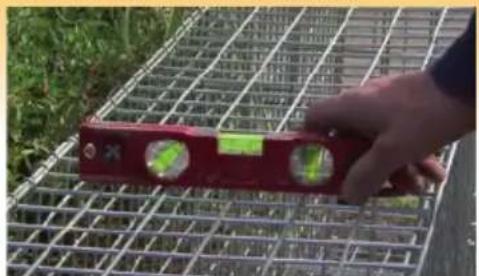

Assurez-vous que le gabion soit bien de niveau et commencez à replir le gabion avec des pierres (4 mailles d'hauteur)

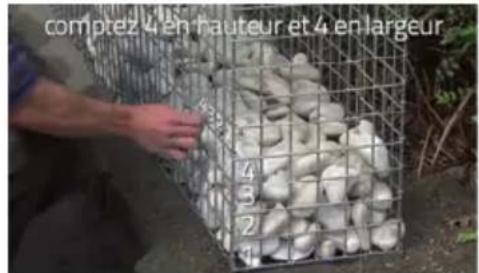

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur,

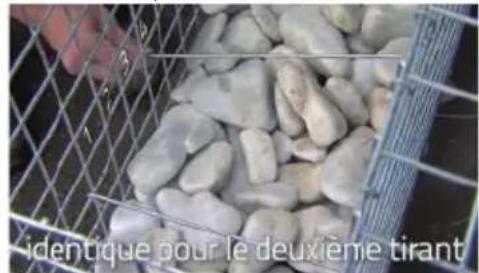

meme chose pour tirant 2

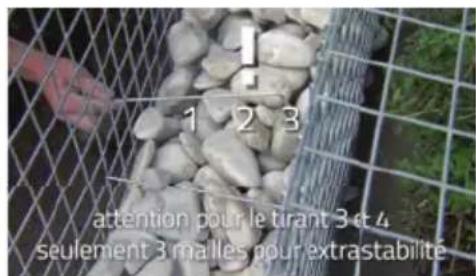

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

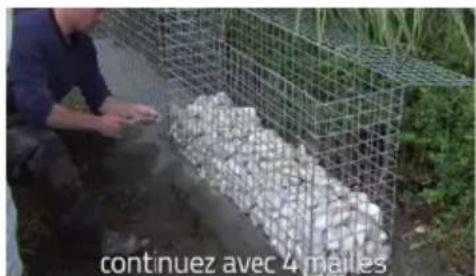

Continuez avec 4 mailles

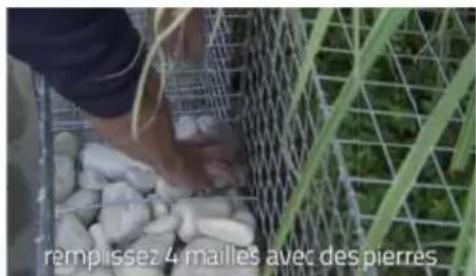

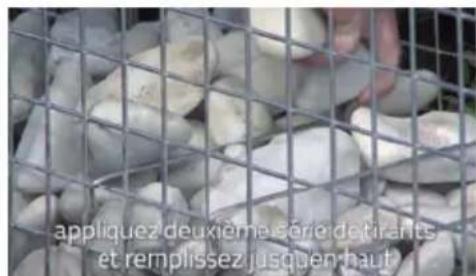

Remplissez 4 mailles avec des pierres et installez deuxieme série de tirants en remplissez jusqu'en haut

Varese instructions mur de pierres

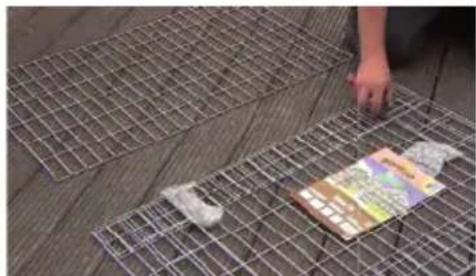

Ouvrez et vérifie tous les parties Consultez les consignes de sécurité

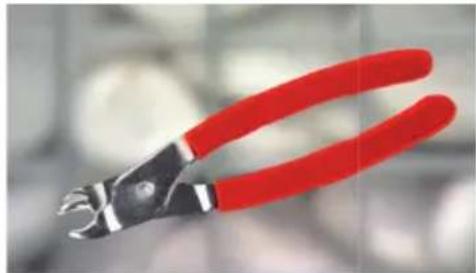

Utilisez une pince spéciale

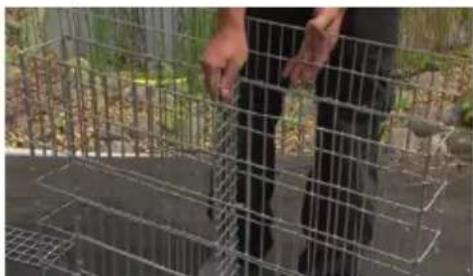

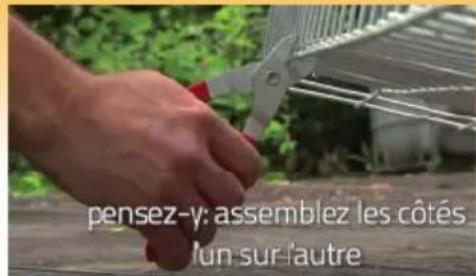

Assemblez les cotes les uns sur les autres

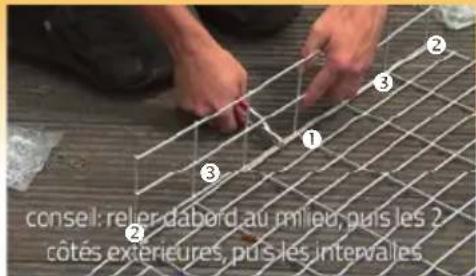

Conseil: relier d'abord au milieu, puis les 2 cotés extérieures, puis les intervalles

Idée: gabion dans gabion

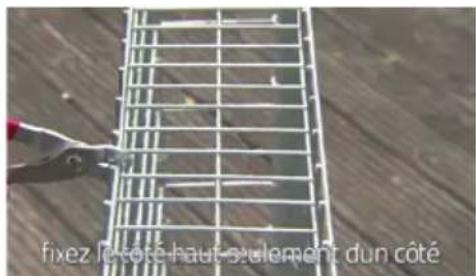

Fixer le côté haut seulement d'un côté

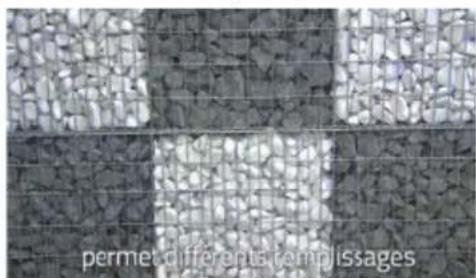

Permet différents replissages

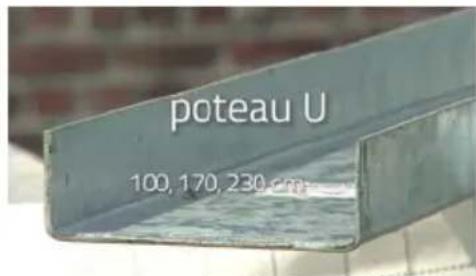

Poteau U

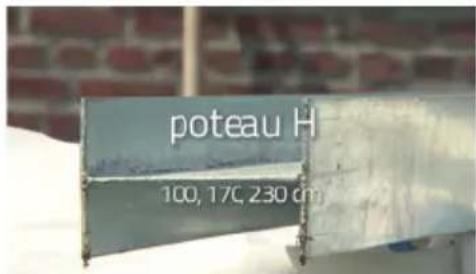

Poteau H

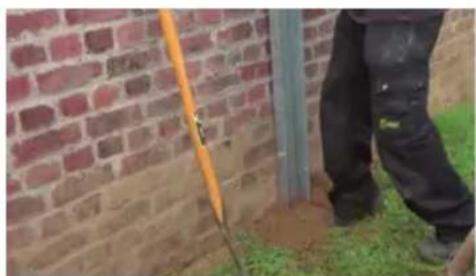

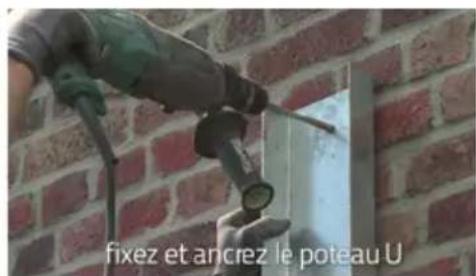

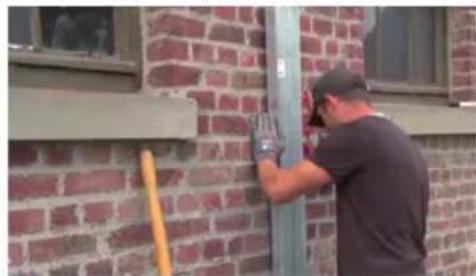

Fixez et ancrez le poteau U

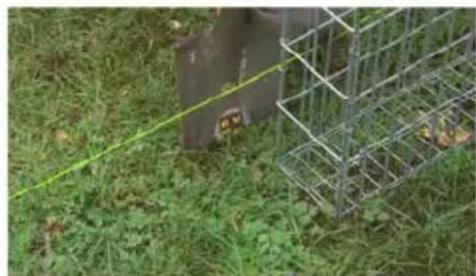

Mesurez et placez premier poteau H

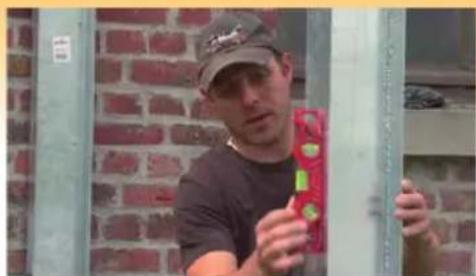

Mettez le poteau croit Mettez vous stabilisé et/ou dalles en béton

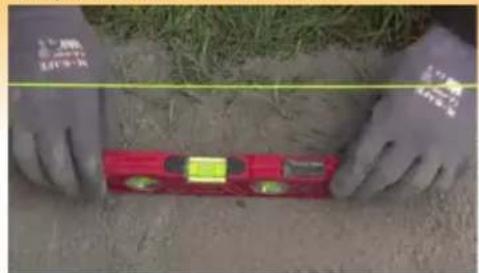

et ajustez la surface de niveau

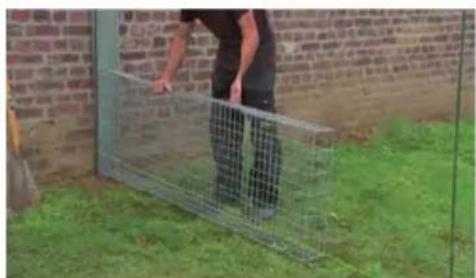

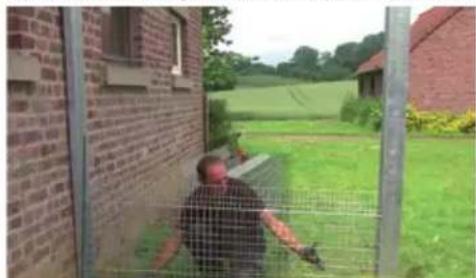

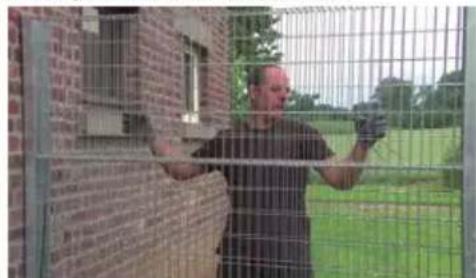

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

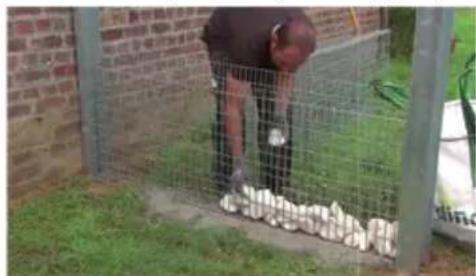

Commencez à placer les pierres Appliquez première rangée de tirants

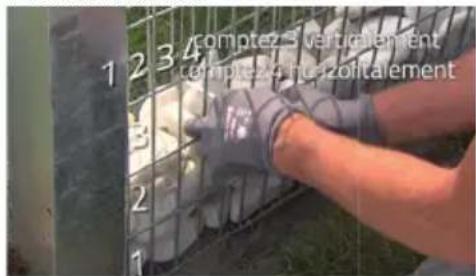

Comptez 3 verticalement, 4 horizontallement

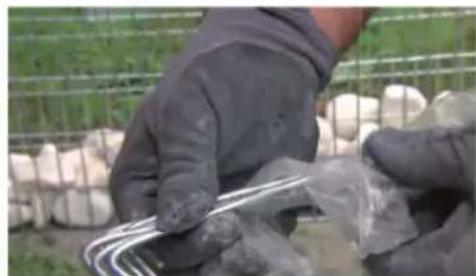

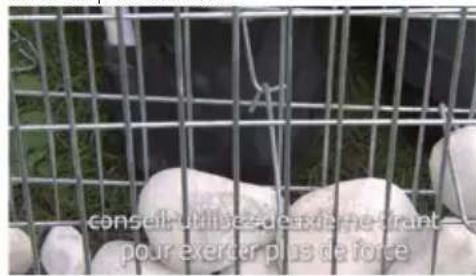

Conseil: utilisez deuxieme tirant pour exercer plus de force

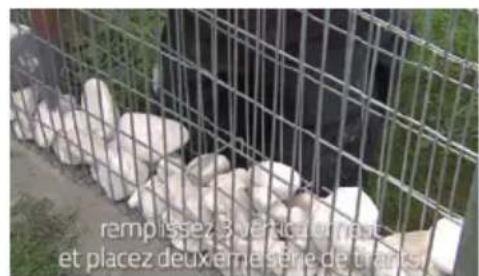

Remplissez 3 verticalément et place de deuxieme série de tirants

Remplissez le gabion entierement et fermez le couvercle

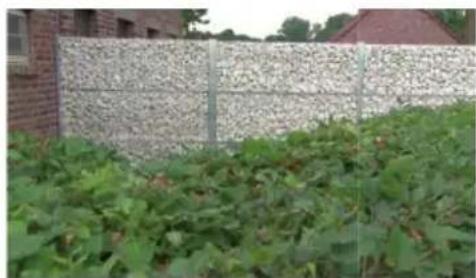

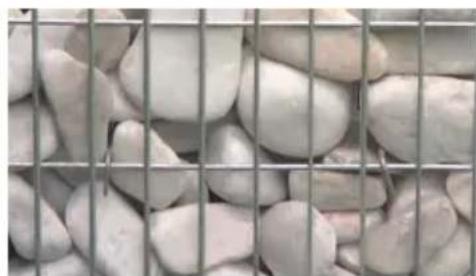

Voici le résultat

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.
