Wifi Booster 2 - Wifi répéteur CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur Wi-Fi / Point d'accès
Marque	CGV
Modèle	Wifi Booster 2
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g
Alimentation	5 V / 1 A (via adaptateur secteur non fourni)
Interfaces	1 port Ethernet RJ45 10/100, bouton RE/RST (WPS/Réinitialisation)
Fréquences Wi-Fi	2,4 GHz (IEEE 802.11 b/g/n)
Débit max théorique	300 Mbps
Standards Wi-Fi	IEEE 802.11 b/g/n
Sécurité sans fil	WPA / WPA2-PSK, WPS (Wi-Fi Protected Setup)
Modes de fonctionnement	Répéteur Wi-Fi, point d'accès (mode par défaut)
Voyants LED	Alimentation (RE), Wi-Fi (WLAN), Ethernet (LAN)
Boutons	RE/RST (WPS et réinitialisation)
Gestion	Interface web (http://cgi setup.fr ou 192.168.1.1)
Réinitialisation	Maintenir le bouton RE/RST enfoncé jusqu'à ce que les voyants RE et WLAN soient allumés fixes
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Contenu de l'emballage	Répéteur Wi-Fi, notice d'utilisation (PDF), câble Ethernet (non mentionné, estimé)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ni à des températures extrêmes. Utiliser uniquement l'adaptateur secteur approprié.
Pièces détachées et réparabilité	Pièces détachées disponibles pendant la durée de la garantie. Contactez le SAV CGV pour toute réparation.
Informations générales	Fabriqué par CGV (Compagnie Générale de Videotechnique), ZA la Vogie, 18 Rue Théodore Monod, BP 10095, 67541 Ostwald cedex France. Hotline et forum disponibles.

FOIRE AUX QUESTIONS - Wifi Booster 2 CGV

Comment configurer le Wifi Booster 2 en mode répéteur via WPS ?

Assurez-vous que le répéteur est en mode par défaut (réinitialisez-le si nécessaire). Appuyez brièvement sur le bouton RE/RST : le voyant RE s'allume. Puis, dans les 2 minutes, appuyez sur le bouton WPS de votre box Internet. Le voyant RE clignote en cas de succès, sinon il s'éteint.

Que faire si la configuration WPS échoue ?

Rapprochez le répéteur de votre box Internet et réessayez. Vous pouvez aussi utiliser l'interface d'administration pour configurer manuellement le mode répéteur.

Comment réinitialiser le Wifi Booster 2 aux paramètres d'usine ?

Maintenez enfoncé le bouton RE/RST jusqu'à ce que les voyants RE et WLAN soient allumés fixes, puis relâchez. Le répéteur redémarre en mode par défaut.

Comment se connecter à l'interface d'administration ?

Connectez un appareil (ordinateur, smartphone) au réseau Wi-Fi généré par le répéteur (nommé WIFIBOOSTER2_XXXXXXXX). Ouvrez un navigateur et allez sur http://cgi setup.fr ou http://192.168.1.1. Entrez le mot de passe d'accès (MdP Config) situé sur l'étiquette au dos du boîtier.

Quels sont les mots de passe par défaut ?

Chaque appareil possède des mots de passe uniques imprimés sur l'étiquette à l'arrière : un pour le réseau Wi-Fi (généré en mode par défaut) et un pour l'accès à l'interface d'administration (MdP Config).

Comment changer le mode de fonctionnement (répéteur / point d'accès) ?

Accédez à l'interface d'administration, lancez l'assistant et sélectionnez le mode souhaité. Suivez les instructions pour configurer les paramètres Wi-Fi ou Ethernet.

Que signifie le voyant RE clignotant ?

Le voyant RE clignote lorsque la connexion (Wi-Fi en mode répéteur ou Ethernet en mode point d'accès) à la box Internet est active et fonctionne correctement.

Que faire si le voyant RE est éteint ?

Cela signifie que la connexion à la box Internet n'est pas établie. Vérifiez les câbles (en mode point d'accès) ou la proximité de la box (en mode répéteur). Réinitialisez et reconfigurez l'appareil.

Puis-je connecter un appareil en Ethernet au répéteur ?

Oui, en mode répéteur, vous pouvez connecter un appareil via le port Ethernet RJ45. En mode point d'accès, la connexion Ethernet sert à relier le répéteur à la box, aucun appareil supplémentaire en Ethernet n'est possible.

Comment contacter le service après-vente CGV ?

Vous pouvez contacter CGV par email à [e-mail], via le forum www.cgiforum.fr, ou par téléphone (hotline). L'adresse postale est : ZA la Vogie, 18 Rue Théodore Monod, BP 10095, 67541 Ostwald cedex France.

MODE D'EMPLOI Wifi Booster 2 CGV

B. Modes de fonctionnement

1. Mode par défaut

Le mode par défaut est le mode dans lequel se trouve le Wifi Booster 2 à sa sortie d'usine ou après réinitialisation. C'est à partir de ce mode que l'on pourrait le configurer dans un des deux modes de fonctionnement décrits ci-après.

1. Mode repéteur

En mode repéteur, le Wifi Booster 2 est connecté à la box Internet via Wifi. Il est possible d'y connecter des appareils en Wifi et un apparéil en Ethernet.

1. Mode point d'accès

En mode point d'accès, le Wifi Booster 2 est connecté à la box Internet via Ethernet. Il est possible d'y connecter des appareils uniquement en Wifi.

C. Description des voyants

Le Wifi Booster 2 dispose des voyants suivants :

○	Voyant d'alimentation.
RE	Eteint : la connexion Wifi (mode répéteur) ou Ethernet (mode point d'accès) à la box internet n'est pas active. Clignotant : la connexion Wifi (mode répéteur) ou Ethernet (mode point d'accès) à la box internet est active. Allumé, fixe : une tentative de connexion WPS (Wifi Protected Setup) à la box internet est en cours.
WLAN	Voyant d'activité Wifi.
LAN	Voyant d'activité Ethernet.

D. Sécurité et mots de passage

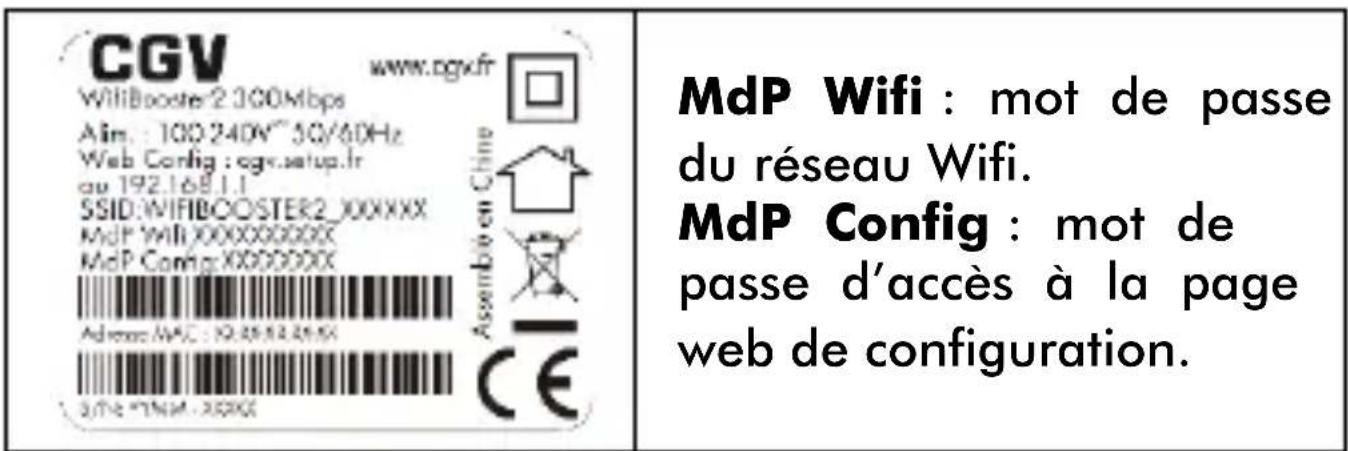

Afin d'assurer une sécurité maximale des la sortie d'usine, chaque Wifi Booster 2 possède par défaut des mots de passer uniques et sécurisés. Ces mots de passés sont inscrits sur l'étiquette à l'arrête du boîtier :

E. Configuration

1. Réinitialisation

Les procédures décrites dans les paragraphs suivants supposent que le Wifi Booster 2 se trouve dans le mode par défaut (cf. §B.1). Si tel n'est pas le cas, vous pouvez revenir dans ce mode en procédant à une réinitialisation :

• Maintenez le bouton RE/RST enforcé jusqu'à ce que les trois voyants, RE et WLAN soient allumés fixes.
• Relâchez le bouton RE/RST.

2. Configuration rapide (mode repéateur unquivalent)

Si vous box internet dispose d'un bouton de configuration rapide WPS, vous pouvez configurer le Wifi Booster 2 en mode repéateur en suivant la Procedure ci-dessous :

• Le Wifi Booster 2 doit être en mode par défaut (cf. §1).
• Appuyez brievement sur le bouton RE/RST du Wifi Booster 2 : le voyant RE s'allume.
• Vous disposez d'environ 2 minutes pour appuyer sur le bouton WPS de votre box Internet.
• Patientez jusqu'à ce que :

o Levoyant RE se mette a clignoter, indiquant que la configuration a reussi.

ou

o Levoyant RE s'eteigne,indiquant que la configuration n'a pas pu etre appliquee.

Si la configuration a réussi, vous étés en mode répéteur : le Wifi Booster 2 génére un réseau Wifi dont les paramètres (nom, type de sécurité, mot de passer...) sont strictement identiques à ceux de votre box Internet. En conséquence, un apparéil configuré pour se connecter en Wifi à votre box Internet, se connectera automatiquement au Wifi Booster 2 si le signal de ce dernier est plus fort.

Si la configuration a échoué, essayez de reproductive les étapes ci-dessus en rapprochant le Wifi Booster 2 de votre box Internet.

3. Configuration en mode repéteur ou point d'accès

Connexion à l'interface d'administration

Prérequis : le Wifi Booster 2 doit être en mode par défaut (cf. §B.1).

Suivez la procédure ci-dessous vous connecter à l'interface d'administration :

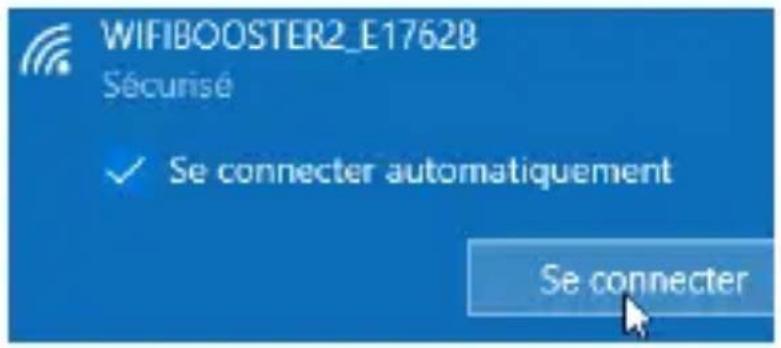

• Connectez un apparéil disposant d'un navigateur web (ordinateur, tablette, téléphone etc.) au réseau Wifi génééré par le Wifi Booster 2 : WIFIBOOSTER2_XXXXXXXX (ou XXXXX représenté les six derniers caractères de l'adresse MAC).

• Le mot de passage Wifi est inscrit sur l'étiquette à l'arrête du boîtier (cf. §D).

EN CAS DE PROBLEME : Vérifiez que l'appareil utilisé est configuré de façon à pouvoir obtenir automatiquement une adresse IP (DHCP).

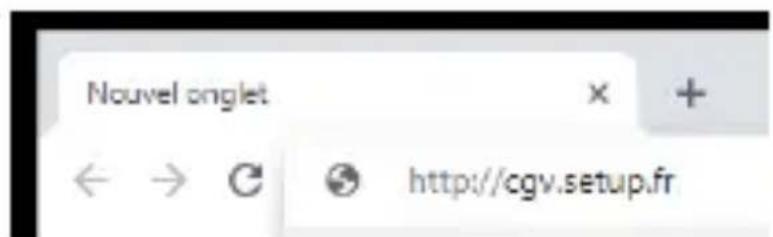

• Dans un navigateur, ouvre la page

http://cgi setup.fr (ou http://192.168.1.1 si cela ne fonctionne pas).

• Entrez le mot de passer d'accès à la configuration (MdP Config) (cf. §D) puis cliquez sur « Connexion »

Une fois connecté à l'interface d'administration, vous pouvez utiliser l'assistant pour configurer le Wifi Booster 2 en mode répéteur ou point d'accès (voir paragraphs suivants).

Configuration du mode repéteur

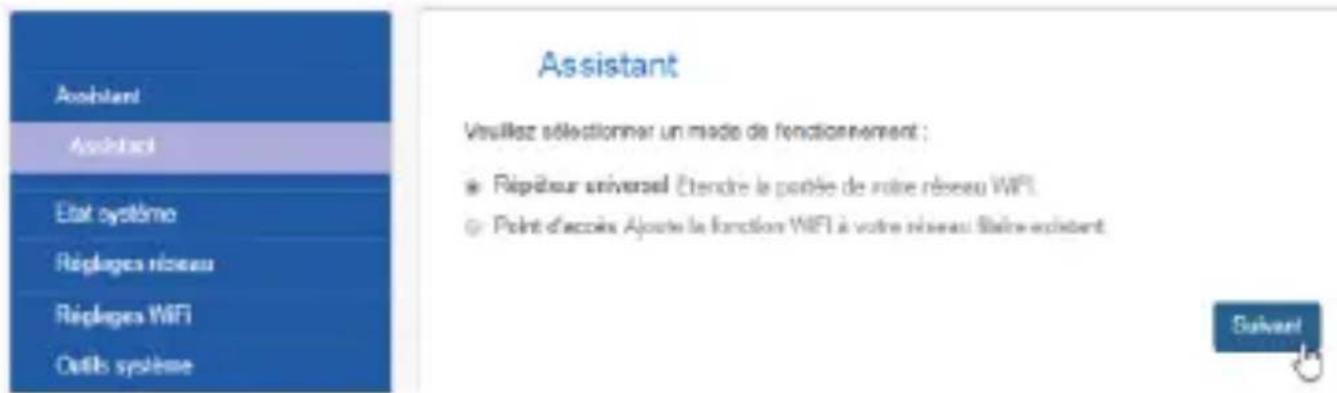

Dans l'assistant, selectionnez le mode Répéteur puis cliquez sur « Suivant »

Il faut ensuite associier le Wifi Booster 2 au Wifi de votre box Internet. Deux possibilités s'offrent à vous :

• Entrer manuellement les paramètres (SSID, Canal, Mode de sécurité etc.) correspondant au Wifi de votre box internet.
• Copier automatiquement les paramétres correspondant au Wifi de votre box internet. Pour cela :

o Cliquez sur « Scanner » pour afficher la liste des réseaux Wifi disponibles.

o Dans la liste qui s'affiche selectionnez le réseau qui vous intérèse en cliquant dans la colonne « Choisir » de la ligne correspondante. Les paramètres de ce réseau seront automatiquement recopiés.

Choisir	SSID
◎	CGVMARKET_WIFI
◎	DIRECT-00054384
◎	CGVLABO_WIFI
◎	wifi_supp

Si le réseau copié est selectionné est sécurisé, il vous faudra tout de même entre la clé de sécurité, cette dernière ne pouvant être copiee automatiquement.

Une fois les paramètres renseignés, cliquez sur « Suivant »

Ensuite, renseignez les paramètres du réseau Wifi qui sera géné par le Wifi Booster 2. Il existe deux possibités :

Pour creer un réseau Wifi distinct de celui de votre box Internet, entrez les parametes demandés (ou laisserEZ leurs proposés par défaut) puis cliquez sur « Suivant »

NOTE : dans ce cas, il vous faudra configurer ce nouveau réseau sur tous les appareils que vous souhaitez utiliser avec le Wifi Booster 2.

Pour创建工作 un réseau WiFi identique à celui de votre box Internet, cliquez sur « Copie du réseau original » puis sur « Suivant »

NOTE : dans ce cas, tout apparéil configéré pour se connecter au Wifi de votre box Internet se connectera au Wifi Booster 2 si le signal de ce dernier est plus puissant.

Il ne vous reste plus qu'à cliquer sur « Enregistrer » et à attendre que le Wifi Booster 2 redémarre pour profiter de votre nouveau réseau Wifi étendu.

Configuration du mode point d'accès

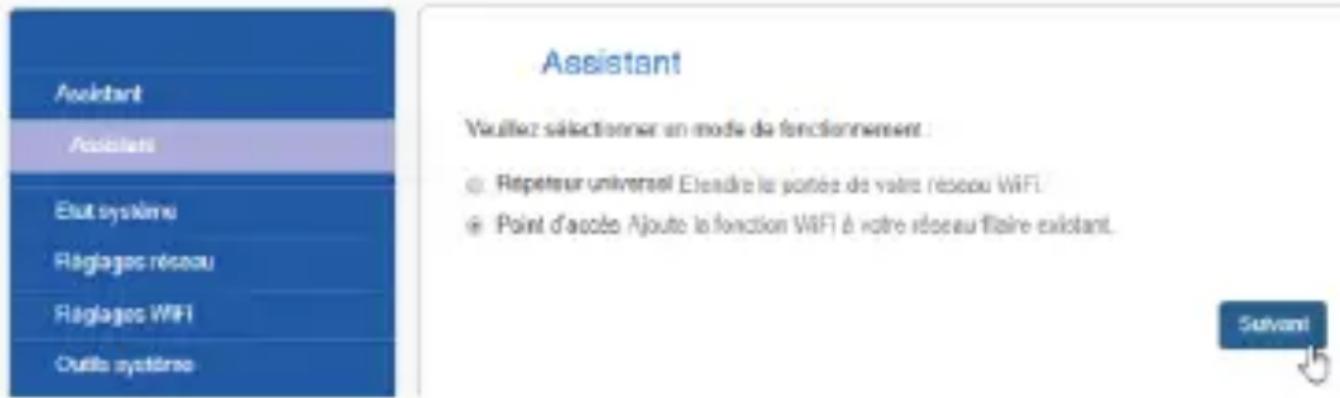

Dans l'assistant, Sélectionnez le mode Point d'accès puis cliquez sur « Suivant »

Renseignez les paramètres du réseau Wifi qui sera géné ré par le Wifi Booster 2 et cliquez sur « Suivant »

Cliquez sur « Enregistrer » et attendez que le Wifi Booster 2 redémarre.

A l'aide d'un cable RJ45, connectez le Wifi Booster 2 à un port Ethernet libre de votre box Internet. Levoyant RE doit semettre à clignoter.

Vous pouvezMAINANT profiter de votre nouveau réseau Wifi etendu.

F. SAV, Hotline, fabricant et garantie

CGV (Compagnie Générale de Videotechnique)

ZA la Vogie

18 Rue Théodore Monod

BP 10095

67541 Ostwald cedex France

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés, dans ce cas, vous pouvez nous contacter, nos spécialistes peuvent vous conseiller.

Forum CGV: www.cgiforum.fr

Email: [e-mail]

Service Hotline:

Site Internet CGV: www.cgiv.fr

Fax:[phone]

La garantie offerte par la société CGV sur ce produit ainsi que sur les accessoires fournis se conforme aux dispositions légales à la date de l'achat.

Les pieces détachées pour cet apparéil sont au moins disponibles pendant toute la durée de la garantie.
