Type de produit	Hotte aspirante
Marque	Neff
Modèle	D1603N0
Largeurs disponibles	50 cm, 60 cm, 90 cm
Poids (modèle 50 cm, air évacué)	7,0 kg
Poids (modèle 60 cm, 1 moteur, air évacué)	8,0 kg
Poids (modèle 60 cm, 2 moteurs, air évacué)	10,0 kg
Poids (modèle 90 cm, air évacué)	13,0 kg
Alimentation électrique	230 V, 50 Hz (voir plaque signalétique)
Longueur du cordon d'alimentation	1,30 m
Modes de fonctionnement	Air évacué à l'extérieur ou air recyclé (avec filtre à charbon actif)
Puissances d'aspiration	3 vitesses (dont intensive)
Éclairage	Ampoules 40 W max, douille E14
Filtres à graisse	Natte en non-tissé jetable ou filtre métallique lavable
Fréquence de changement du filtre à graisse non-tissé	Toutes les 8 à 10 semaines (usage normal)
Fréquence de nettoyage du filtre métallique	Toutes les 8 à 10 semaines (usage normal)
Filtre à charbon actif (recyclage)	Changement environ 1 fois par an
Distance minimale au-dessus des foyers électriques	650 mm
Distance minimale au-dessus des foyers gaz	650 mm
Diamètre du conduit d'évacuation	100 mm ou 120 mm (selon configuration)
Réparabilité	Réparations uniquement par un spécialiste agréé
Numéros de service après-vente	Plaque signalétique à l'intérieur de l'appareil (E-Nr. et FD)

FOIRE AUX QUESTIONS - D1603N0 NEFF

Comment installer la hotte Neff D1603N0 ?

L'installation doit être effectuée par un spécialiste. Respectez une distance minimale de 650 mm au-dessus des foyers électriques ou à gaz. Fixez la hotte centrée au-dessus de la table de cuisson en utilisant les vis et chevilles fournies. Pour l'évacuation, cassez le couvercle approprié sur la face supérieure ou arrière et raccordez le conduit.

Quels sont les modes de fonctionnement de cette hotte ?

La hotte peut fonctionner en mode air évacué (l'air est rejeté à l'extérieur) ou en mode air recyclé (l'air est filtré par un filtre à charbon actif puis renvoyé dans la cuisine). Pour le recyclage, un filtre à charbon actif doit être installé.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres métalliques se nettoient au lave-vaisselle ou à la main avec de l'eau chaude et du produit vaisselle. Laissez tremiller, brossez, rincez et égouttez. Nettoyez-les toutes les 8 à 10 semaines en usage normal.

À quelle fréquence changer le filtre à graisse non-tissé ?

Le filtre en non-tissé doit être changé toutes les 8 à 10 semaines en usage normal (1 à 2 heures par jour). Remplacez-le dès que l'impression sur le filtre devient illisible.

Quand dois-je remplacer le filtre à charbon actif ?

Le filtre à charbon actif se change environ une fois par an en usage normal. Vous pouvez vous le procurer auprès de votre revendeur spécialisé.

Comment remplacer l'ampoule de la hotte ?

Éteignez la hotte et débranchez-la. Démontez les filtres à graisse. Remplacez l'ampoule défectueuse par une ampoule de 40 W max, douille E14. Remontez les filtres et rebranchez.

Quelle est la distance de sécurité entre la hotte et une table de cuisson au gaz ?

La distance minimale entre le bord inférieur de la hotte et le bord supérieur de la grille support des foyers gaz est de 650 mm. Respectez les réglementations locales en vigueur.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, n'utilisez jamais la hotte sans filtre à graisse. Les graisses peuvent s'enflammer et endommager l'appareil. Le filtre retient les particules grasses.

Que faire en cas d'odeurs persistantes de cuisson ?

Vérifiez que la hotte fonctionne en mode recyclage avec un filtre à charbon actif en bon état. Nettoyez les filtres à graisse. Assurez-vous que la hotte est bien dimensionnée par rapport à la taille de votre cuisine.

Où trouver les numéros de série pour le service après-vente ?

Les numéros E-Nr. et FD se trouvent sur la plaque signalétique à l'intérieur de l'appareil, accessible après avoir retiré les filtres à graisse. Mentionnez-les lors de tout appel au service après-vente.

MODE D'EMPLOI D1603N0 NEFF

Notice de montage et d'utilisation

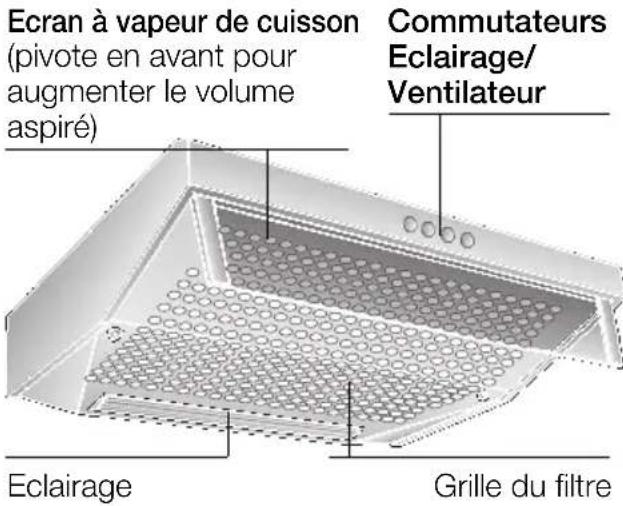

Description de l'appareil

Modes de fonctionnement

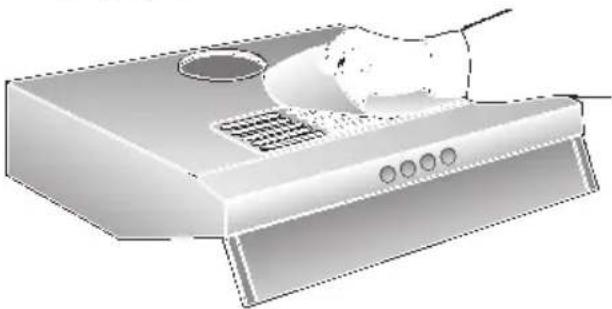

Air évacué à l'extérieur :

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson. Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par exemple des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par exemple dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

Modes de fonctionnement

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé :

La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien). Vous pouvez vous procurer ce filtre auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisses et celui à charbon actif avant de revenir dans la cuisine. Le filtre à graisses retient les particules solides en suspension dans les buées de cuisson. Le filtre à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtre à charbon actif, il est impossible de retenir les odeurs présentes dans les buées de cuisson.

S'il faut convertir la hotte aspirante du mode air évacué sur le mode air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").

Remarques importantes :

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. - Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

Si l'appareil est endommagé, sa mise en service est proscrite. Le branchement et la mise en service ne doivent être effectués que par un spécialiste. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Éliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage). Cette hotte aspirante n'est destinée qu'à un usage domestique. Ne faites fonctionner la hotte aspirante qu'avec des ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes. N'utilisez jamais la hotte aspirante sans filtre à graisses. Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par exemple) qui se préparent à l'aide de matières grasses ou d'huiles.

Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil. - Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtre à graisses et d'y mettre le feu. Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus. L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais fonctionner tous les brûleurs à gaz en même temps et à pleine puissance pendant une durée prolongée (15 minutes maximum), sinon vous risquez de vous brûler en touchant la surface de la hotte, ou d'endommager sérieusement cette dernière. Si la hotte doit fonctionner au-dessus d'une table de cuisson au gaz, faites fonctionner simultanément la hotte à la puissance d'aspiration maximale si vous avez allumé trois brûleurs ou plus.

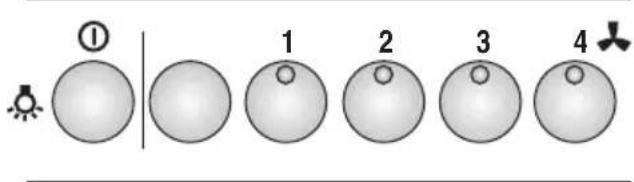

Utilisation de la hotte aspirante

La méthode la plus efficace pour éliminer les buées de cuisson consiste à

Enclencher la hotte aspirante en début de cuisson. Éteindre la hotte aspirante quelques minutes après la fin de la cuisson.

Eclairage		Puissance d'aspiration
Arrêt	0	1	Faible
Marche	1	0	Arrêt
		2	Forte

Eclairage		Puisance d'aspiration
Arrêt	0	0
Marche	1	2	3

Éclairage, puissance d'aspiration, marche/arrêt, aspiration intensive

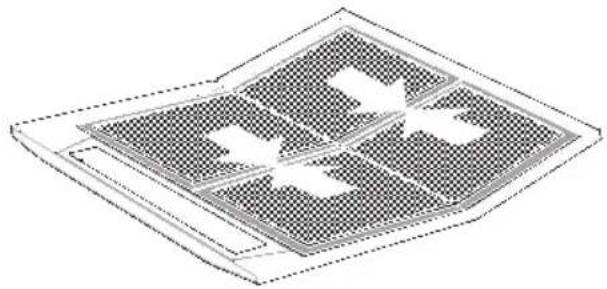

Filtres et entretien

Afin de retenir les particules grasses en suspension dans les buées de cuisson, vous pouvez utiliser différents filtres à graisse.

Natte en non-tissé filtrant la graisse :

Cette natte filtrante a été fabriquée dans un matériau difficilement inflammable.

Attention :

Plus la natte se sature en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Changez à temps la natte filtrant la graisse. Vous préviendrez ainsi tout risque d'incendie créé par l'accumulation de chaleur qu'engendre la friture ou le rôtissage à feu vif.

Changement de la natte filtrant la graisse :

En service normal (1 à 2 heures par jour), il faudra changer la natte du filtre à graisse toutes les 8 à 10 semaines. Si la natte filtrante comporte une mention imprimée, changez-la au plus tard lorsque la mention perd de sa netteté.

N'utilisez que des nattes filtrantes d'origine.

Vous respectez ainsi les prescriptions de sécurité et garantissez un fonctionnement optimal de la hotte.

Mise au rebut du filtre en non-tissé :

Les filtres à graisse en non-tissé ne contiennent aucune substance nocive. Ils sont compostables et peuvent aller à la poubelle des déchets végétaux.

Filtres et entretien

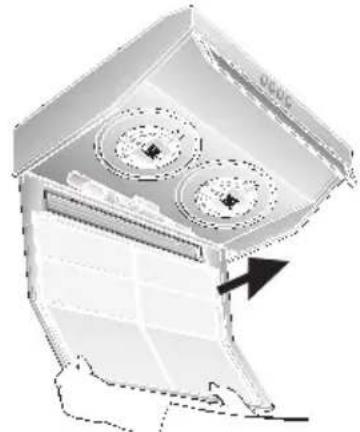

Mise au rebut des nattes filtrantes usagées :

1. Appuyez sur les boutons de verrouillage situés à gauche et à droite de la grille.

1. Retirez la grille du contrôle.

1. Retirez la grille en fil puis retirez la natte filtrante saturée.

1. Nettoyez la grille du filtre puis installez une nouvelle natte filtrante.
2. Bridez la natte filtrante au moyen de la grille en fil.
3. Remontez la grille du contrôle.

Les boutons de verrouillage doivent s'enclencher des deux côtés.

Filtres à graisse en métal :

Les nattes des filtres sont en métal ininflammable.

Attention :

Plus les nattes se saturent en particules grasses, plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Nettoyez les filtres à graisse en métal en temps voulu. Vous préviendrez ainsi tout risque d'incendie créé par l'accumulation de chaleur qu'engendre la friture ou le rôtissage à feu vif.

Nettoyage des filtres à graisse en métal :

En service normal (1 à 2 heures par jour), nettoyez les filtres à graisse en métal au bout de 8 à 10 semaines. Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage.

Important :

Ne lavez pas en même temps la vaisselle et les nattes métalliques fortement saturées en matière grasse.

Si vous les nettoyez à la main, mettez les nattes à tremper pendant plusieurs heures dans de l'eau chaude additionnée de produit à vaisselle. Ensuite, brossez-les, rincez-les bien puis laissez-les égoutter. N'utilisez que des filtres d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

Filtres et entretien

Retrait et mise en place des filtres à graisse en métal (voir le retrait et la mise en place du filtre à graisse en feutre) :

1. Nettoyez la grille du filtre et les nattes filtrantes.
2. Remettez en place les nattes filtrantes une fois nettoyées, puis bridez-les en position au moyen de la grille en fil. Veillez à ce qu'il n'y ait pas d'interstice entre les deux nattes.

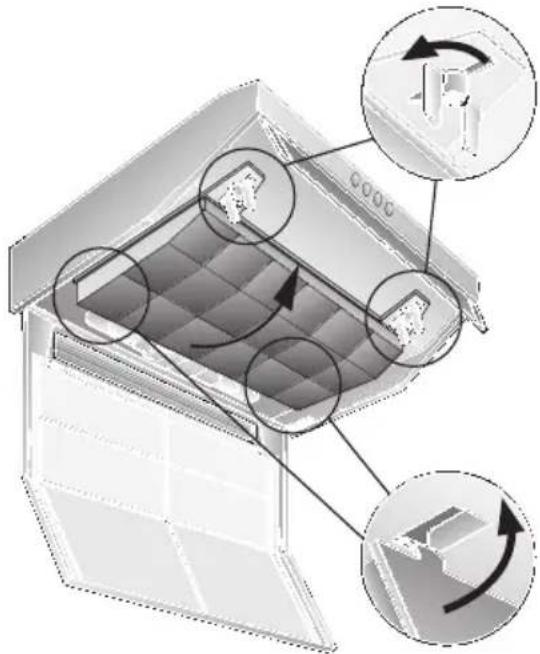

Filtre à charbon actif :

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

(Voir le retrait et la mise en place du filtre à graisse en face)

1. Faites passer les vis dans les écrous à ailettes et dans les douilles, puis vissez les vis dans les doubles fonds, côté gauche et droit (opération nécessaire seulement lors du premier encastrement). Les vis, les écrous à ailettes et les douilles sont fournies avec le filtre à charbon actif.
2. À l'aide d'un tournevis ou assimilé, enfoncez vers l'intérieur les deux pattes situées contre le boîtier (opération nécessaire seulement lors du premier encastrement).

1. Mettez le filtre en place à l'arrière, rabattez-le vers le haut puis verrouillez-le à gauche et à droite par les écrous à ailettes.

Les pattes situées sur les côtés gauche et droit du filtre à charbon actif sont rentrées s'il faut monter le filtre dans une hotte aspirante en 50 cm de large.

Si la hotte fait 60 ou 90 cm de large, il faudra rabattre les pattes vers le haut.

Changement du filtre à charbon actif :

En service normal (1 à 2 heures par jour), il faut changer le filtre à charbon actif environ 1 fois par an. Vous pouvez vous procurer ce filtre auprès de votre REVENDEUR SPÉCIALISÉ (voir la liste des accessoires en option). N'utilisez que des filtres d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut de l'ancien filtre à charbon actif :

Les filtres à charbon actif ne contiennent pas de substances toxiques. Vous pouvez les mettre au rebut avec, par exemple, les ordures ménagères.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez aussi un fonctionnement optimal de la hotte. Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres. Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. N'utilisez pas de produits récurants ni d'éponges à dos abrasif. Remarque : ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence : ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox :

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique :

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres. N'utilisez pas de chiffons secs. Utilisez un produit pour vitres mais non agressif. N'utilisez pas de détergents agressifs, contenant un acide ou une base. N'utilisez pas de produits récurants.

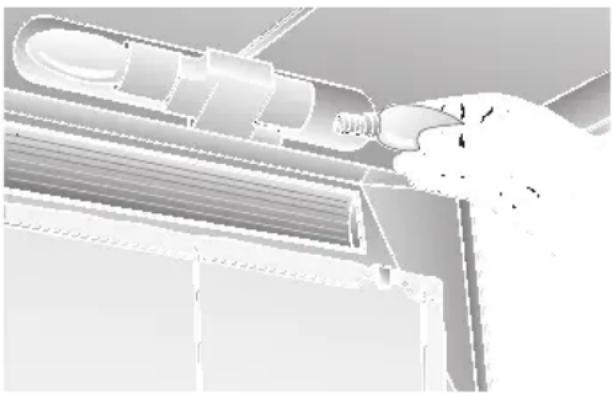

Changement des ampoules

1. Éteignez la hotte aspirante puis débranchez la fiche mâle de la prise de courant ou défaitez les fusibles/coupez les disjoncteurs pour la mettre complètement hors tension.
2. Démontez complètement les filtres à graisse (voir la section "Filtres et entretien").
3. Remplacez l'ampoule défectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

1. Remontez les filtres à graisse.
2. Rebranchez la fiche mâle dans la prise de courant ou remontez les fusibles/réarmez les disjoncteurs pour rétablir l'alimentation électrique.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir le répertoire des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants :

E-Nr.

FD

Inscrivez les numéros correspondants de votre hotte dans l'encadré ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois les filtres à graisse retirés.

Remarques importantes

Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 650 mm, voir fig. 1. Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers au gaz. Plus l'écart est faible entre la hotte aspirante et les foyers, plus il se peut que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cuisinières à gaz :

Lors du montage de foyers à gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (en Allemagne par ex. : les règles techniques TRGI régissant l'installation du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. La hotte aspirante ne pourra côtoyer que sur un côté un meuble haut ou une paroi haute. Écart minimum : 50 mm. Écart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte : 650 mm, fig. 1.

Évacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veillez à respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels que des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par exemple dans les portes, fenêtres, et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie, ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si la hotte évacue l'air à l'extérieur, incorporez un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Ne découvrez pas la partie intérieure du manchon d'évacuation de l'air.

Montage du volet anti-refoulement :

□ Faites encranter les deux picots du volet anti-refoulement dans les trous ménagés dans le manchon d'évacuation d'air.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que

Le conduit d'évacuation doit être court et lisse. Il doit présenter le moins de coudes possible. Il doit avoir le plus fort diamètre (Ø 120 mm de préférence) et les coudes doivent être les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Conduits ronds : Conduit d'aspiration court : diamètre intérieur 100 mm minimum. Conduit d'aspiration long : diamètre intérieur 120 mm minimum. Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. Ø 100 mm = env. 78 cm² de section. Ø 125 mm = env. 113 cm² de section. Si les conduits ont des diamètres différents, utilisez du ruban adhésif à étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Évacuation de l'air vers le haut : diamètre des conduits : 100 ou 120 mm.

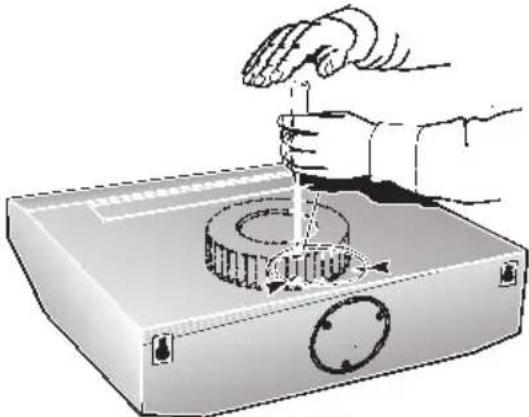

Cassez le couvercle situé sur la face supérieure de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.

Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur. Retirez la pièce en tôle cassée (elle engendrerait sinon des bruits et perturberait le fonctionnement de la hotte). Si le conduit fait 120 mm de diamètre, découpez la partie intérieure du manchon d'évacuation d'air.

• Mettez le manchon d'évacuation en place puis tournez-le jusqu'à ce qu'il s'encrante.

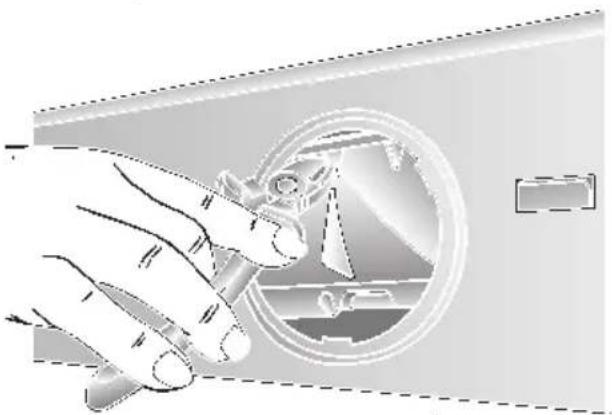

Évacuation de l'air vers l'arrière :

Diamètre du conduit : 100 mm

Cassez le couvercle situé contre la paroi arrière de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.

Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur. Retirez la pièce en tôle cassée (elle engendrerait sinon des bruits et perturberait le fonctionnement de la hotte). Si la hotte aspirante est équipée de 2 moteurs, il faut dégager l'ouverture vers l'arrière préparée dans la pièce en plastique. Pour ce faire, sectionnez les 3 nervures puis extrayez la pièce ainsi découverte.

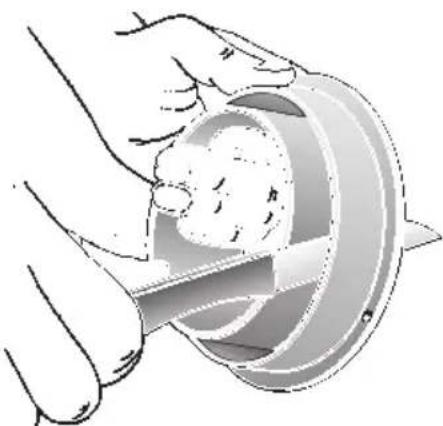

Découpez la partie extérieure du manchon d'évacuation d'air.

Introduisez la partie intérieure du manchon dans la hotte puis tournez-la jusqu'à ce qu'elle s'encrante.

Air recyclé

Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte. L'air épuré par le filtre à charbon actif installé en plus revient dans la cuisine. Pour savoir comment mettre le filtre à charbon actif en place, reportez-vous à la notice d'utilisation. S'il faut convertir la hotte aspirante du mode Air évacué sur le mode Air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").

Branchement électrique

La hotte aspirante ne pourra être raccordée qu'à une prise avec contact de terre, installée conformément aux réglementations. Placez cette prise dans un endroit aussi accessible que possible, à proximité de la hotte aspirante.

La prise avec contact de terre doit être sur un circuit électrique dédié, protégé par un fusible ou un disjoncteur.

Données électriques :

Après avoir retiré le cadre du filtre, vous les trouverez sur la plaque signalétique, à l'intérieur de l'appareil.

Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement : 1,30 m.

Si le cordon doit être raccordé définitivement au secteur :

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Sont considérés comme tels les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Les disjoncteurs et contacteurs en font également partie.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Fixation

Fixation murale

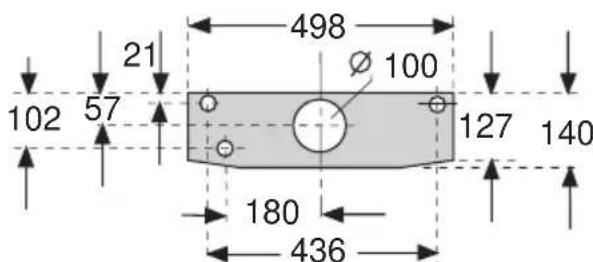

Hotte aspirante large de 50 cm : fixation par 3 vis.

Fixation

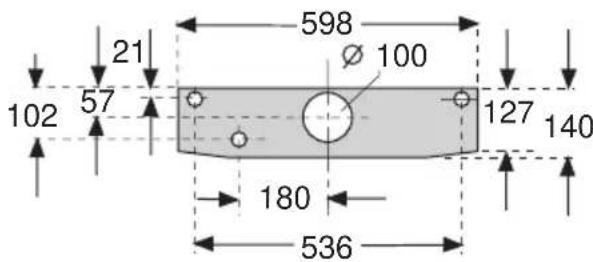

Hotte aspirante large de 60 cm : fixation par 3 vis.

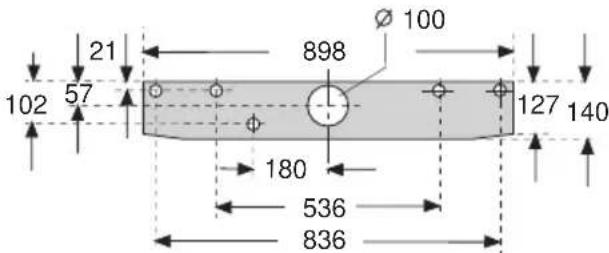

Hotte aspirante large de 90 cm : fixation par 5 vis.

1. Marquez les emplacements des trous de fixation. Servez-vous des cotes indiquées ou utilisez le gabarit de perçage.
2. Percez des trous de 8 mm de diamètre puis enfoncez les chevilles à ras le mur.

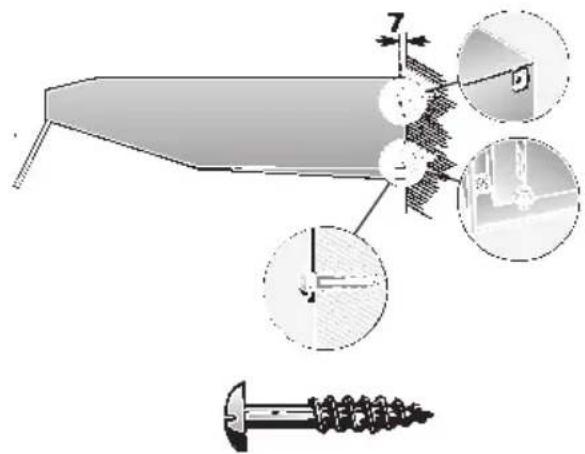

3. Vissez les vis supérieures (côtés gauche et droit) jusqu'à ce que l'écart entre la tête de vis et le mur ne fasse plus que 7 mm environ.

1. Retirez la grille du filtre (voir la notice d'utilisation).
2. Accrochez la hotte aspirante.
3. Depuis le compartiment intérieur de la hotte, vissez la vis inférieure équipée de sa rondelle intercalaire.

Fixation

Fixation sous un placard en appui mural

Hotte aspirante large de 50 cm : fixation par 4 vis.

Hotte aspirante large de 60 cm : fixation par 4 vis.

Hotte aspirante large de 90 cm : fixation par 6 vis.

1. Reportez sur la paroi inférieure du placard les cotes d'écartement inscrites dans les figures 13 à 15 ou appliquez le gabarit de perçage contre cette paroi.
2. Marquez les emplacements des trous de fixation spécifiés. Si la hotte doit évacuer l'air à l'extérieur par le haut, marquez aussi l'emplacement de l'orifice à ménager dans le placard puis découpez-le à la scie. Le cordon de branchement doit circuler correctement. Si nécessaire, effectuez une découpe dans le placard.
3. Retirez la grille du contrôle (voir la notice d'utilisation).
4. Vissez la hotte aspirante contre le fond du placard.

Finition du montage

Air évacué à l'extérieur :

Sur la grille de sortie d'air située sur la face supérieure de la hotte, collez la feuille de couverture livrée avec la hotte. Avant de coller, vérifiez préalablement si la surface sur laquelle collera la feuille est propre.

• Branchez le conduit d'évacuation.

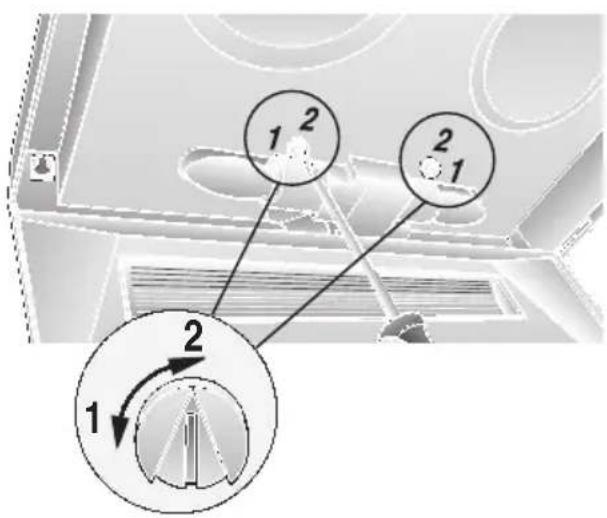

Hotte aspirante à deux moteurs - Réglage du mode :

Mode Air évacué : position 1. Mode Air recyclé : position 2. Réglage sur les côtés droit et gauche au moyen d'un tournevis.

Poids en kg :

	Air évacuéL	Largeur Air recyclé
50 cm	7,0	8,0
60 cm hotte à 1 moteur	8,0	9,0
60 cm hotte à 2 moteurs	10,0	11,0
90 cm	13,0 14,0

Tous droits de modification réservés dans le cadre du progrès technique.

Effectuez le branchement électrique. - Remettez la grille du filtre en place (voir la notice d'utilisation).
