BEDIENUNGSANLEITUNG D1603N0 NEFF

de Gebrauchs- und Montageanweisung

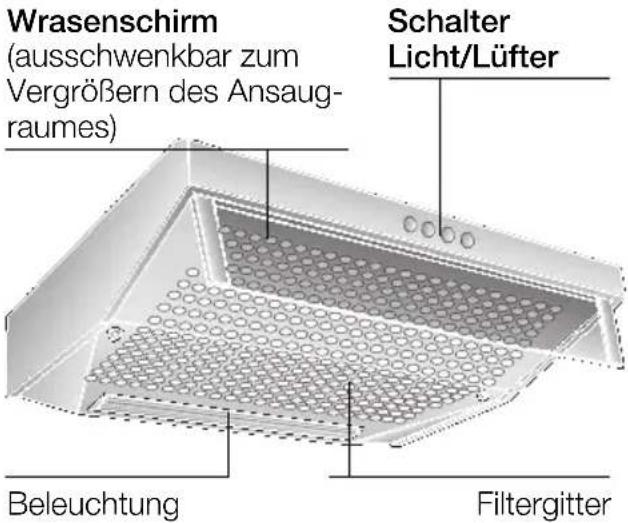

Gerätebeschreibung Betriebsarten

Betriebsarten

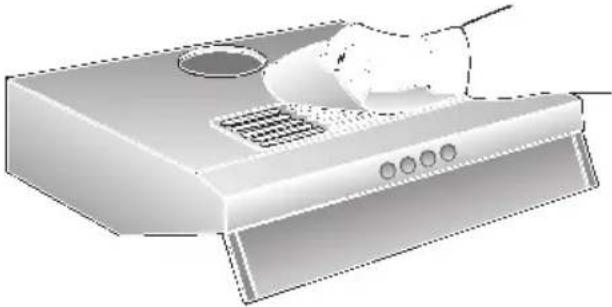

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Der Aktivkohlefilter kann als Sonderzubehör BEIM FACHHANDEL erworbene wenden.
Die entsprechenden Zubehör-Nummern\ finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche darüber.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.

Falls die Dunstabzugshaube von Abluftbetrieb auf Umluftbetrieb umgestellt wird, muss die Abluftöffnung verschlossen werden um eine Gefährung zu vermeiden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

• Bevor Sie das neue Gerät benutzen, lessen Sieitte sorgfältig die Gebrauchsanleitung. Sie enthalt wichtige Informationen für ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
  Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

Unter der Dunstabzugshaube nicht flambieren.
! Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

□ Einschalten der Dunstabzugshaube bei Kochbeginn.
□ Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.

Beleuchting		Lüfterstufen
Aus	0	1	Schwach
Ein	| 0	0	Aus
		2	Stark

Beleuchtung		Lüfterstufen
Aus	0	0
Ein	1	2	3

Beleuchtung Ein / Aus

Lüfterstufen Intensivstufe

Filter und Wartung

Zur Aufnahme der fertigen Bestandteile des Kuchendunstes konnen verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter:

Die Filtermatte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhoht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder starkem Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

Beinormalem Betrieb (taglich 1 bis 2 Stunden) musser Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerflieBt.
Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und konnen als Bio-Mull entsorgt werden.

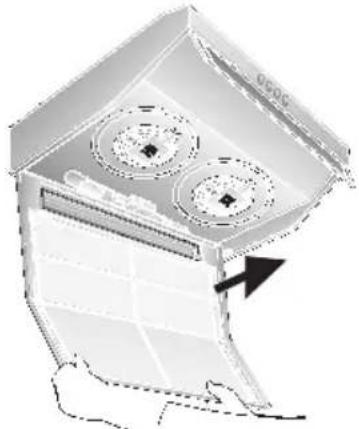

Aus- und Einbau den Vlies-Fettfilters:

1. Drücken Sie die Verriegelung links und rechts am Filtergitter ein.

1. Nehmen Sie das Filtergitter ab.

1. Entfermen Sie das Drahtgitter und behmen Sie die gesattigte Filteratte ab.

1. Reinigen Sie das Filtergitter und legende Sie die neue Filtermatte ein.
2. Klemmen Sie die Filtermatte mit dem Drahtgitter fest.
3. Setzen Sie das Filtergitter wieder ein.

Die Verriegelung muss links und rechts einrasten.

Metall-Fettfilter:

Die Filtermatten bestehen aus unbrennbarem Material.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhoht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Beinormalem Betrieb (tglich 1 bis 2 Stunden) mssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfährung möglich.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.
Nur Originalfilter verwenden.

Dadurch wird eine optimale Funktion gewährleistet.

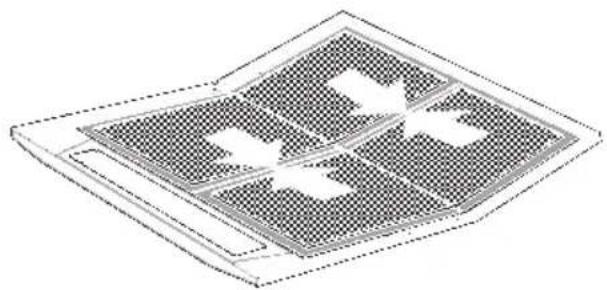

Aus- und Einbau den Metall-Fettfilter (siehe Vlies-Fettfilter):

1. Reinigen Sie das Filtergitter und die Filtermatten.
2. Legen Sie die gereinigten Filtermatten wieder ein und klemmen sie mit dem Drahtgitter fest. Achten Sie daraufuf, daß in der Mitte kein Luftspalt entstehen.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

(Ein- und Ausbauen siehe Vlies-Fettfilter)

1. Stecken Sie die Schrauben durch die Flügelmuttern und die Hulsen und drehen Sie die Schrauben links und rechts in den Zwischenboden ein (nur beim ersten Einbau erforderlich). - Schrauben, Flügelmuttern und Hulsen liegen dem Aktiykohlefilter bei -,
2. Drücken Sie mit einem Schraubendreher oder ähnlichem die beiden Laschen am Gehäuse nachinnen ein (nur beim ersten Einbau erforderlich).

1. Setzen Sie den Aktivkohlefilter hinten ein, klappen ihn hoch und verriegeln ihn links und rechts mit den Flugelmattern.

Die Laschen links uns rechts am Aktivkohlefilter sind fur die 50 cm breite Dunstabzugshaube eingeklappt. Sie müssen fur die 60 cm und 90 cm breite Dunstabzugshaube hochgekappt werden.

Wechsel des Aktivkohlefilters:

Beinormalembetrieb(taglich1bis2 Stunden)mussderAktivkohlefilter ungebahr1ximJahrausgetauscht werden.
Der Aktivkohlefilter ist im FACHHANDEL erhältlich. (Siehe Sonderzubehör).
Nur Originalfilter verwenden. Dadurch wird eine optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
• Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

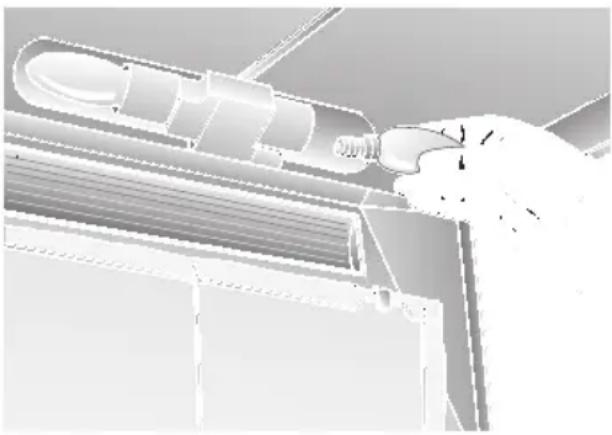

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Bauen Sie die Fettfilter aus (siehe Filter und Wartung).
3. Tauschen Sie die Lampe aus (handelsübliche Gluhlampen max. 40 Watt, Sockel E 14).

1. Bauen Sie die Fettfilter wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 650 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschänkung gilt nicht für Gas-Herde und Gas-Mulden.

Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto grBoer ist die Mochigkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaubearf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden (siehe Sonderzubehör in der Gebrauchsanleitung).

Den inneren Teil des Abluftstutzens nicht herausschneiden.

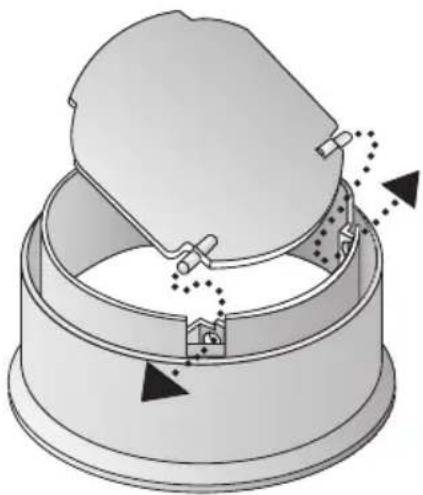

Montieren der Rückstauklappe:

Die beiden Zapfen der Rückstauklappe in die Locher am Abluftstutzen einrasten.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattles Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser (am besten 120 mm) und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

□Rundrohre

Kurzes Abluftrohr:

Innendurchmesser mind. 100 mm,
längeres Abluftrohr:

Innendurchmesser mind. 120 mm.

Flachkanäle müssen einen gleichwertigen Innenuerschnitt wie Rundrohre haben.

Sie sollen den keine scharfen Umlenkungen haben.

0 100 mm ca. 78 cm²
125 mm ca. 113 cm²

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

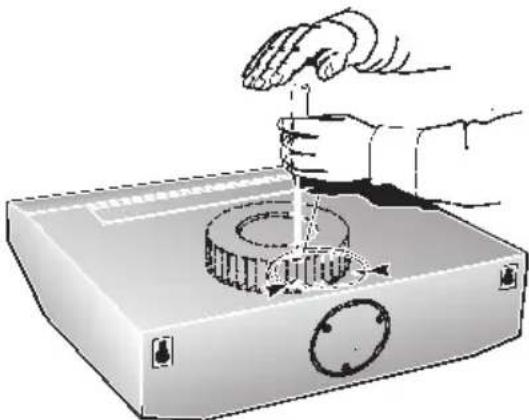

Abluft nach oben:

Rohrdurchmesser: 100 oder 120 mm

Deckel an der Oberseite der Dunstabzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen.

Das Werkzeug senkrecht halten, um eine Beschädigung des Lüfters zu vermeiden.

Das ausgebrochene Blechteil Herausnehmen (es kõnnte Gerausche und Störungen verursachen).

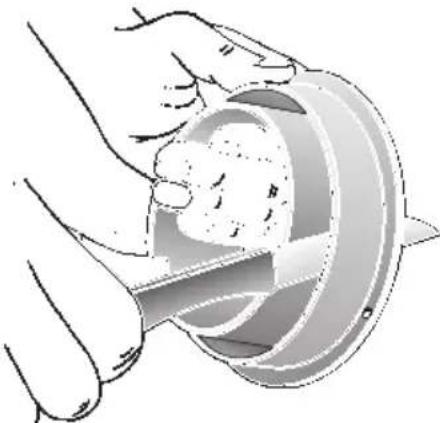

Bei Rohrdurchmesser 120 mm, den inneren Teil des Abluftstutzens heraus-schneiden.

□ Abluftstutzen einsetzen und bis Anschlag verdrehen.

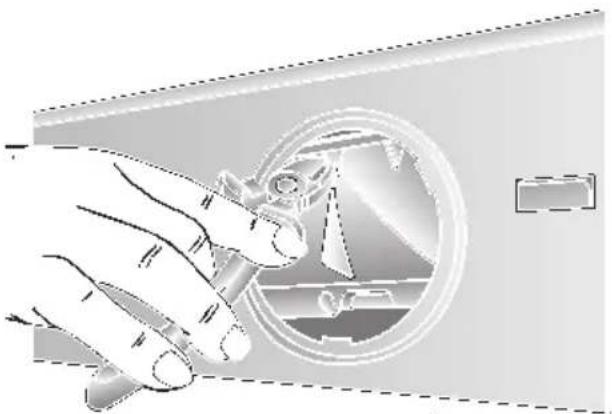

Abluft nach hinten:

Rohrdurchmesser: 100 mm

Deckel an der Rückwand der Dunstabzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen.

Das Werkzeug senkrecht halten, um eine Beschädigung des Lüfters zu vermeiden.

Das ausgebrochene Blechteil Herausnehmen (es kõnnte Gerausche und Störungen verursachen).
2-motorige-Ausführung: Am Kunststoffeil die Öffnung nach hinten herstellen. Dazu die 3 Rippen durchtrennen und das abgeschnittene Teil herausnahmen.

Das AuBenteil des Abluftstutzens abschneiden.

Das Innenteil einsetzen und bis Anschlag verdrehen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.
Die durch einen zusätzlichen Aktivkohlefilter gereinigte Luft wird wieder in den Raum zurückgeführrt.
- Einsetzen des Aktivkohlefilters siehe Gebrauchsanleitung.
Falls die Dunstabzugshaube von Abluftbetrieb auf Umluftbetrieb umgestellt wird, muss die Abluftöffnung verschlossen werden um eine Gefährung zu vermeiden.

Elektrischer Anschluss

Die Dunstabzugshaubearf Nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Näheder Dunstabzugshaube anbringen.

Die Schutzkontaktsteckdose solle über einen eigenen Stromkreis angeschlossen werden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen das Gerät generell stromlos machen.

Lange der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die DunstabzugshaubearfurdurcheinenbeimzuständigenElektrizitätsVersorgungsunternehmeneingetragenenElektro-Installeur angeschlossen werden.

Installationsseteig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Befestigung

Befestigung an der Wand

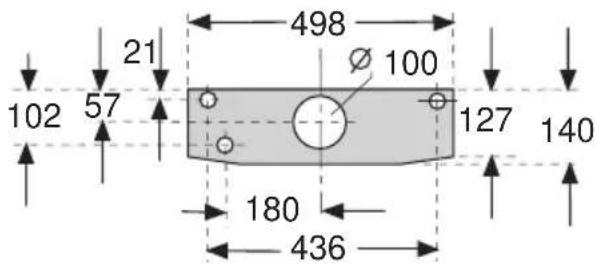

50 cm breite Dunstabzugshaube: Mit 3 Schrauben.

Befestigung

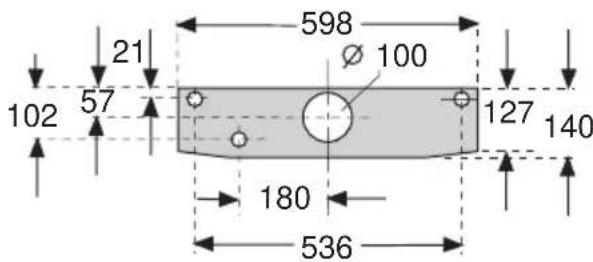

60 cm breite Dunstabzugshaube: Mit 3 Schrauben.

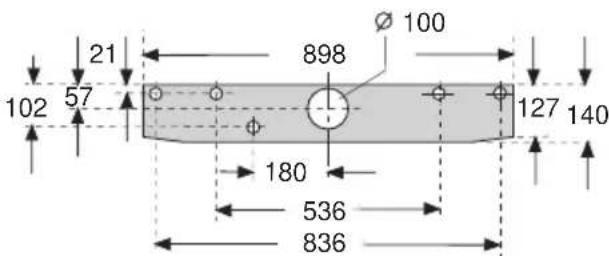

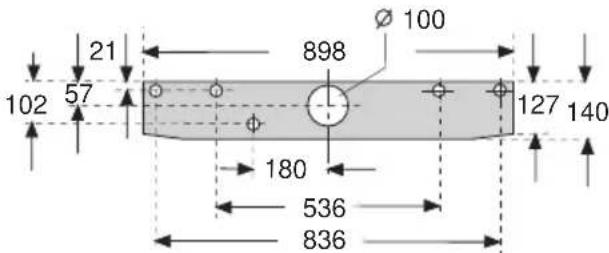

90 cm breite Dunstabzugshaube: Mit 5 Schrauben.

1. Befestigungsbohrungen anreiben. Maße aus den Bildern entnahmen oder Schablone verwenden.
2. LÖcher 8 mm bohren und Dubel wandbündig eindrücken.

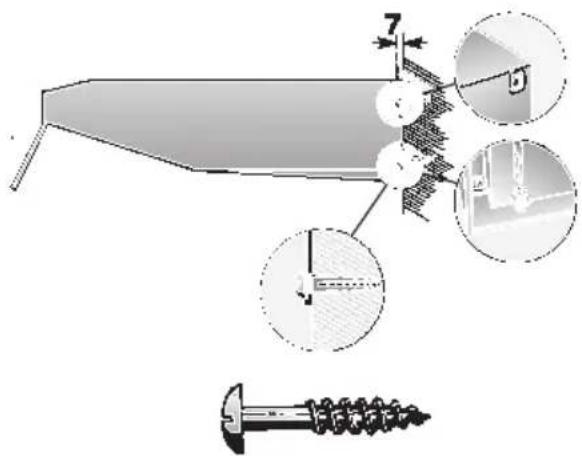

3. Die oberen Schrauben (links und rechts) bis zu einem Abstand von ca. 7 mm, vom Schraubenkopf zur Wand, einschrauben.

1. Filtergitter abnehmen (siehe Gebrauchsanweisung).
2. Dunstabzugshaube einhängen.
3. Dieunte Schraube mit Unterlegscheibe vom Innenraum der Dunstabzugshaube aus festschrauben.

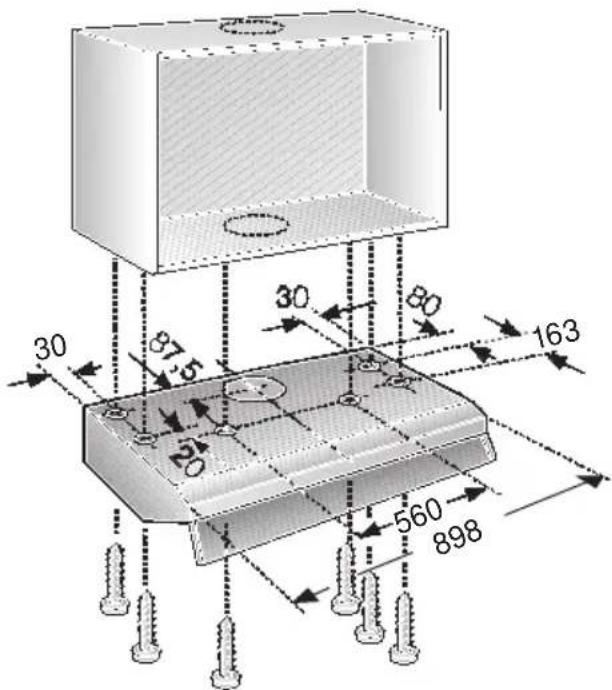

Befestigung am Oberschrank

50 cm breite Dunstabzugshaube: Mit 4 Schrauben.

60 cm breite Dunstabzugshaube: Mit 4 Schrauben.

90 cm breite Dunstabzugshaube: Mit 6 Schrauben.

1. Maße für die Befestigungslöcher aus den Bildern entnahmen oder Schablone an den Boden des Oberschrankes anlagen.
2. Befestigungslöcher anreiben und mit Stichel vorstehen. Bei Abluftbetrieb nach oben, die Abluftöffnung anreiben und aussagen.
   Lage der Anschlussleitung berücksichtigigen, ggf. den Schrank aussagen.
3. Filtergitter abnehmen (siehe Gebrauchsanleitung).
4. Dunstabzugshaube an den Schrankboden festschrauben.

Fertigmontage

Abluftbetrieb:

Beiliegende Abdeckfolie über das Luftastrittsgitter an der Oberseite der Dunstabzugshaube aufkleben. Dabei auf saubere Oberfläche achten.

Rohrverbindung herstellen.

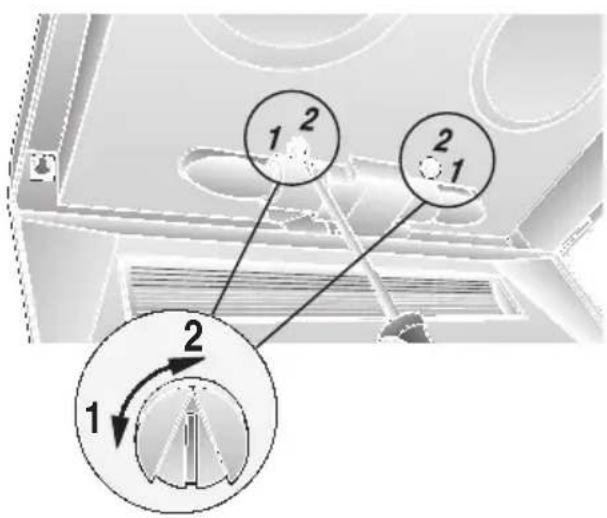

Bei 2-motoriger Dunstabzugshaube Einstellen der Betriebsart:

Abluftbetrieb: Stellung 1
Umluftbetrieb: Stellung 2
Einstellung jeweils links und rechts mit einem Schraubendreher.

Elektrische Verbindung herstellen.
Filtergitter einsetzen (siehe Gebrauchsanleitung).

Gewicht in kg:

	AbluftBreite Umluft
50 cm	7,0	8,0
60 cm 1-motorig	8,0	9,0
60 cm 2-motorig	10,0	11,0
90 cm	13,0 14,0

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorehalten.

100mm ca. 78~cm^3
125 mm ca. 113 cm²

90 cm breite Dunstabzugshaube: Mit 5 Schrauben.

Noch Fragen? Sie erreichen uns:

Postfach 83 0101 Quellenstraße 2 Per Telefon:

D-81701 Munchen A-1100 Wien

Fax: +49 (0) 89 / 45 90-35 32 Fax: [phone]

Internet: www.neff.de Internet: www.neff.at

NeffCOM 018 05-24 00 25

€ 0,12/min. DTAG

Für Österreich:

Tel: [phone]

zum Regionaltarif

D15 . . .

D16 . . .

D19 . . .

5750 205 309
