MODE D'EMPLOI SoloRain DuraLife 8015E Nelson

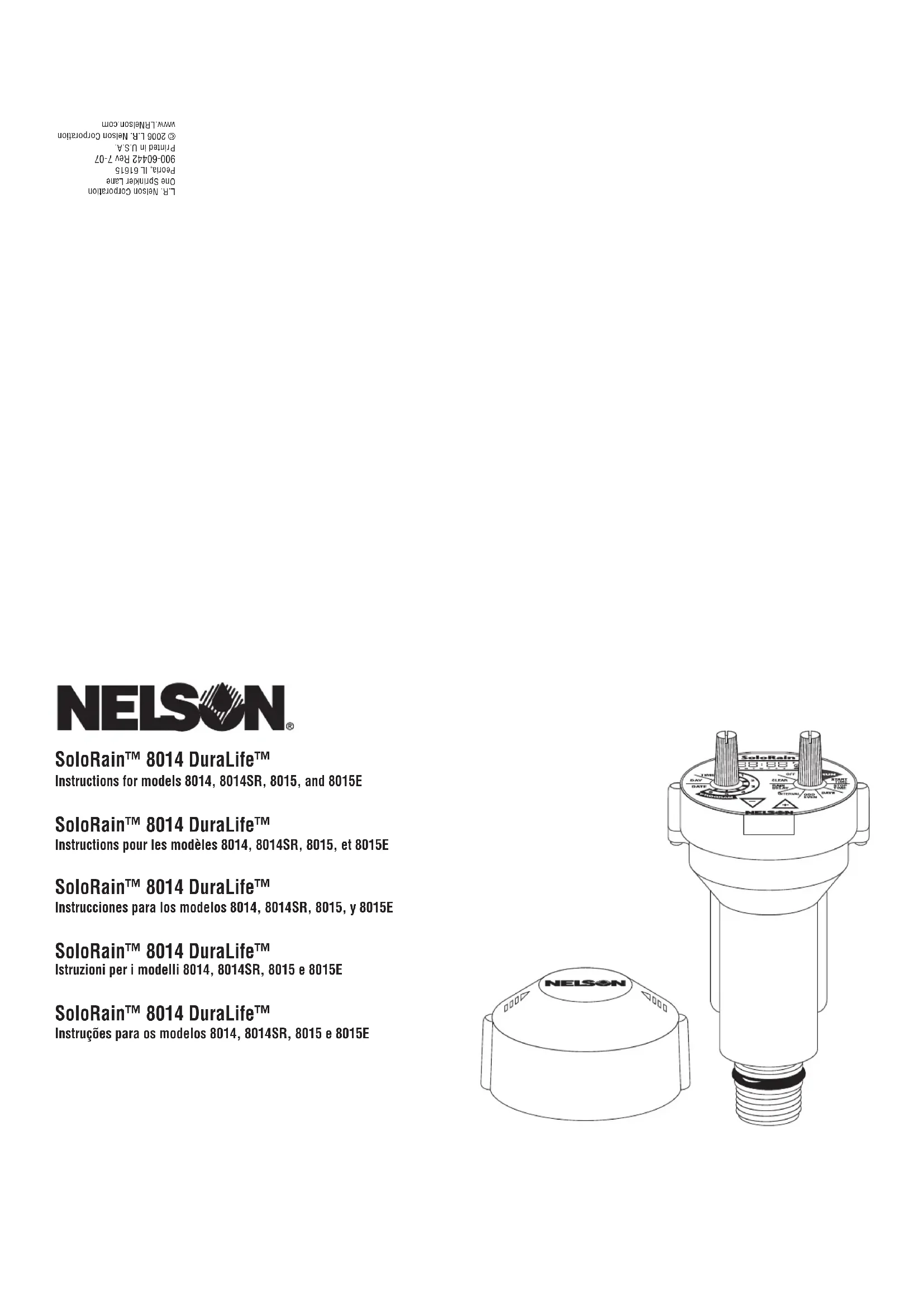

Instructions pour les modèles 8014, 8014SR, 8015, et 8015E

SoloRain™ 8014 DuraLife™

Merci d'avoir choisi la vanne autonome programmable SoloRain™ DuraLife™ de Nelson. Cet appareil bénéficie de la toute dernière technologie et offrira plusieurs années de service fiable. Veuillez lire attentivement les instructions suivantes pour vous familiariser avec les précautions importantes, ainsi que les instructions de programmation, de fonctionnement et d'installation.

• Arrêt/Marche manuel Durée d'arrosage : 1 minute à 12 heures
• 6 programmes d'arrosage
• Cycle de brumisation disponible sur le Programme 6
• Affichage à cristaux liquides
• Programmation Select & Adjust™ facile Jours de la semaine, Impair/Pair, et intervalle Délais mode pluie de 1 à 99 jours
• Fonctionne avec une pile lithium 3.6 volts longue durée AA installée en usine
• Possibilité d'avoir en accessoire une sonde d'humidité, de gel ou de vent

Données techniques

• Etendue des températures de fonctionnement de à 49°C (de à 120°F)
• Pression de fonctionnement: 0,5 à 10,5 Bars (7 à 150 PSI)
• Couvercle de protection fourni

Durée de vie de la pile :

Le 8014 est conçu pour fonctionner sur une vanne Nelson avec les piles d'origine, installées en usine, pour une longue période en usage normal. La durée de vie réelle de la pile dépendra du nombre de cycles d'arrosage annuels, du diamètre de la vanne, de la pression de fonctionnement et de la température. La pile peut être remplacée et est disponible en tant que pièce détachée.

Installation

Remplacez le solénoïde AC et le collier de purge (s'il y en a un) de la vanne autonome programmable DuraLife 8014. Ne serrez pas trop.

Le DuraLife 8014 s'adapte aux vannes Nelson séries 7900 1", 9000 1", 7971, 7972, 7973, (7951, 7952, 7953) et les séries 9500 1 1/2" et 2".

Connection d'une sonde d'humidité, de gel ou de vent (8014SR seulement)

Le 8014SR est équipé de manière à fonctionner avec toute sonde munie de fils d'entrée normalement fermés comme le Rain-Trip 8501 de Nelson. Pour installer une sonde, connectez les fils électriques de la sonde aux deux fils électriques 8014SR à l'aide des connecteurs étanches fournis. Ne pas dénuder les fils en utilisant les connecteurs.

Note: si aucune sonde n'est utilisée, les fils de la sonde du 8014SR doivent être connectés l'un à l'autre pour un fonctionnement automatique.

Couvercle de protection

Pour enlever le couvercle de protection du DuraLife 8014, pincez les attaches latérales et soulevez. Replacez toujours le couvercle pour une protection supplémentaire.

Programmation

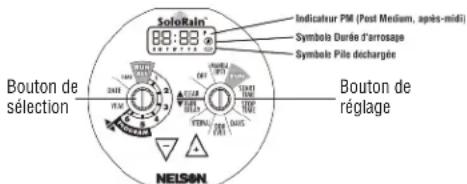

La Figure 1 montre le corps du 8014.

Réglage de l'heure de la journée

Mettez le bouton de Sélection sur la position TIME. Appuyez sur les touches à faire défilier jusqu'à l'heure correcte. Il y a un P pour indiquer PM.

Réglez la date

Mettez le bouton de Sélection sur la position DATE. Appuyez sur les touches à faire défiler jusqu'au mois et au jour actuels.

Régalez l'année

Mettez le bouton de Sélection sur la position ANEE. Appuyez sur les touches et tâtres défilé à l'année correcte.

Note : Dès la sélection de la date et de l'année, le jour de la semaine est automatiquement fixé. Le DuraLife est compatible avec les années bissextiles.

Changement de l'horloge à 12 heures vers 24 heures et le format mois/jour en jour/mois

• Tournez le bouton de Sélection sur la position TIME ou DATE. Appuyez sur les deux touches ( ) en même temps. L'indicateur PM disparaîtra et l'horloge passera en mode 24 heures. La date sera aussi en format Jour/Mois. Les jours de la semaine passeront de SMTWTFS à 1234567 (Dimanche = 1). Pour retourner à l'horloge à 12 heures et au format Mois/Jour, recommencez les étapes ci-dessus.

Réglage d'un programme d'arrosage

Le DuraLife 8014 peut être programmé pour effectuer 1 à 6 programmes d'arrosage par jour. Pour régler un programme d'arrosage pour le Programme 1, mettez le bouton de Sélection sur la position PROGRAM 1, puis suivez les étapes suivantes.

Réglage de l'heure de démarrage

Mettez le bouton de Sélection sur la position START TIME. Appuyez sur les touches pour préférentionner l'HEURE DE MISE EN MARCHE souhaitée pour le PROGRAMME 1

Réglage de l'heure d'arrêt

Mettez le bouton de Sélection sur la position STOP TIME. Appuyez sur les touches pour désigner l'HEURE D'ARRET souhaitée pour le PROGRAMME 1.

Choix des jours d'arrosage

Pour le choix des jours d'arrosage, vous devez sélectionner soit DAYS (jours de la semaine), ODD/Even (impair/pair), ou intervalVAL (Intervalle). Choisissez l'une des 3 options ci-dessous.

Réglage des jours de la période

Réglez le bouton SET sur la position DAYS. Appuyez sur les touches jour sélectionner les jours au cours desquels vous souhaitez un arrosage pour le PROGRAMME 1. La touche sélectionnera ce jour. La touche effectuera ce jour et il ne sera pas affiché dans l'écran de programmation DAYS.

Réglement impair/pair

Réglez le bouton SET sur la position ODD/EVEN. Utilisez les touches (ou sélectionner 0 ou E.

Réglage d'un intervalle

Réglez le bouton SET sur la position INTERVAL. Utilisez les touches pour sélectionner un intervalle de 1 à 30 jours. Le PROGRAMME 1 assurera maintenant un arrosage en fonction de l'intervalle que vous avez sélectionné, en commençant aujourd'hui. Exemple : un intervalle d'un arrosage par jour, intervalle d'un arrosage une fois tous les deux jours... etc.

Réglage de programmes supplémentaires

Si vous souhaitez faire fonctionner plus d'un programme par jour, réglez le bouton SELECT sur Programs 2, 3, 4, 5, et 6 et repésez les étapes START TIME, STOP TIME, et SCHEDULE ci-dessus. Si aucune cycle supplémentaire n'est nécessaire, passez à l'étape suivante.

Exécution de votre programme d'arrosage

Vous pouvez choisir d'exécuter l'ensemble des six programmes ou de sélectionner un des six au choix. Régalez le bouton SELECT sur RUN ALL pour exécuter l'ensemble des programmes qui ont été entrés ou sélectionnez le numéro du PROGRAM individuel 1-6 que vous souhaitez exécuter. Régalez le bouton SET sur la position RUN Le 8014 assurera l'arrosage en fonction du programme ou des programmes que vous avez sélectionnés.

Révision et modification de votre programme d'arrosage

• Réglez le bouton SELECT sur le cycle que vous souhaitez réexaminer
• Sélectionnez les positions START TIME, STOP TIME, DAYS, INTERVAL, ou ODD/EVEN sur le bouton SET. Vous pouvez apporter des modifications au programme en modifiant n'importe laquelle des valeurs.

ARRET

Pour cesser l'arrosage lorsque le programmeur est en fonctionnement ou pour éviter un fonctionnement automatique, réglez le bouton SET sur la position OFF (arrêt). Pour revenir à un fonctionnement automatique, replacez le bouton SET sur la position RUN.

Fonctionnement du 8014 en manuel

Pour enclencher l'arrosage manuellement, reglez le bouton SET sur la position MANUAL OPEN. L'affichage LCD clignotera en affichant 10 minutes. Vous pouvez régler le temps de fonctionnement désirable de 1 minute à 6 heures en utilisant les touches tout moment pendant le fonctionnement manuel.

• Pour revenir au fonctionnement automatique, reglez le bouton SET sur RUN après que le fonctionnement manuel ait démarré. Le fonctionnement manuel que vous avez sélectionné s'achèvera automatiquement et le programmeur reviendra au fonctionnement automatique des programmes.
• Pour arrêter l'arrosage manuel, tournez le bouton SET sur la position OFF.

Effacement d'un ou de tous les programmes d'aro

Pour effacer la programmation dans l'un des six programmes, tourne le bouton SELECT sur PROGRAM 1, 2, 3, 4, 5, ou 6 et tourne le bouton SET sur CLEAR, puis appuie sur la touche. Pour effacer toute programmation, règle le bouton SELECT sur la position RUN ALL et le bouton SET sur la position CLEAR et appuie sur les deux touches en même temps. Tous les programmes seront effacés.

Réglage d'un RAIN DELAY (déclenchant mode pluie)

Pour reporter des programmes en raison de conditions pluvieuses, tournez le bouton SET sur la position RAIN DELAY et régalez le retard désiré de 1 à 99 jours en utilisant les ® touches. Remplacez le bouton SET sur la position RUN. Le

Le symbole RAIN DELAY apparaitra sur l'affichage LCD. À la fin de ce délai, le 8014 reviendra en fonctionnement automatique. Fonctionnement avec une sonde installée (seulement le 8014SR) Si une sonde suspend l'arrosage, le symbole "MISE EN ATTENTE DE L'ARROSAGE" apparaîtra sur l'écran à cristaux liquides. Le symbole disparaîtra lorsque la sonde sera sèche. Le 8014SR reprendra le fonctionnement automatique à la prochaine mise en marche. L'état de la sonde d'humidité est vérifié toutes les 16 minutes.

Réglage d'un MIST CYCLE (CYCLE brumisation)

Seul le programme 6 peut être programmé comme MIST CYCLE (cycle brumisation).

Remarque: la durée de vie de la pile peut être sensiblement réduite en exécutant un cycle brumisation.

Tournez le bouton SELECT sur program 6

Programmez un START TIME, STOP TIME, ainsi que les jours de fonctionnement. - Tournez le bouton SET sur la position OFF. Enforce les deux touches (en même temps). Tournez le bouton SET sur la position START TIME. «Dur» clignotera pendant 3 secondes. - Entrez une MIST DURATION (durée brumisation) de 30 secondes à 60 min. - Tournez le bouton SET sur la position STOP TIME. «Del» clignotera pendant 3 secondes. - Entrez le MIST DELAY (intervalle) de 30 secondes à 60 min. - Tournez le bouton SET sur la position RUN pour commencer l'arrosage automatique.

Modification ou effacement d'un cycle de brumisation

Répétez les étapes ci-dessus pour régler un cycle de brumisation pour modifier la durée et l'intervalle. Voir «Effacement d'un ou de tous les programmes d'arrosage» pour effacer le cycle de brumisation.

Changement de la pile

La pile Lithium longue durée 3,6 volts de type AA est remplaçable si nécessaire. Enlevez les deux vis sous le boîtier de commande et ouvrez l'unité avec précaution. Remplacez la pile. Replacez précautionneusement le boîtier et installez les deux vis. La pile est disponible comme pièce de rechange auprès de L. R. Nelson.

Mise en garde concernant la Batterie : N'endommagez pas la batter Ne pas jeter au feu, risque d'incendie, d'explosion ou d'électrocution Ne remplacez la batterie que par une piece de rechange fournie par L.R. Nelson, Jetez la batterie usee dans un endroit approprié. NE PAR JETER SUR LA VOIE PUBLIQUE

Nettoyage du noyau

Pour nettoyer le noyau et la chambre, enlevez avec précaution le capot du noyau en plastique avec une pince à becs fins. Nettoyer les débris du noyau et de la chambre. Replacez ensuite le capot du noyau.

Dépannage
Symptôme	Cause possible	Solution
La vanne ne fonctionne pas	Débris dans la vanne	Nettoyer la vanne
La vanne ne fonctionne pas	Débris dans le noyau	Voir nettoyage du plongeur ci-dessus
L'écran LCD ne fonctionne pas	Pile déchargée	Le replacer par une pile neuve
Le symbole pile clignote	Pile faible	La replincer par une pile neuve
Le symbole "mise en attente de l'arrosage" apparait	La mise en attente de l'arrosage est programmée	Vérifie la programmation de la mise en attente de l'arrosage
Le symbole "mise en attente de l'arrosage" apparait	La sonde est activée	Régléz les parametres de la sonde comme vous le souhaitez (le 8014SR seulement)

Garantie restreinte

L. R. Nelson Corporation (« Nelson ») garantit tous les produits électroniques contre toute défécuité en ce qui concerne les pièces pour une période de deux (2) années à compter de la date d'achat originelle. Dans l'éventualité de tels defaults, Nelson réparée ou replacér, à sa détriection, le produit ou la pièce defectuée.

Cette garantie ne s'applique pas aux dommages encourus par un produit ou une pièce Nelson résultant d'un accident, d'une mauvaise utilisation, d'une altération, d'une négligence, d'un abus, d'une installation incorrecte ou de l'usure normale, ou en ce qui concerne l'aspect et la couleur. Cette garantie s'applique uniquement à l'acquéreur original du produit Nelson.

Si un défaut apparaît dans un produit ou une pièce Nelson pendant la période de garantie, contactez votre installateur contractuel, le détaillant Nelson, le distributeur, ou L. R. Nelson Corporation.

Nelson peut, à sa discrétion, exiger que le produit ou la pièce soit retourné à un centre de service Nelson ou à leur détaillant ou distributeur. Nelson déterminera si le défaut présent est couvert par la garantie. Si c'est le cas, le produit sera réparé ou remplacé. La réparation ou le remplacement ainsi que le retour du produit ou de la pièce peut prendre de 4 à 6 semaines. Si un produit ou une pièce est remplacé, le remplacement n'est garanti que pour la durée de la période de garantie originale du produit ou de la pièce.
