DMX Splitter Booster 8way 154.023 - Répartiteur BeamZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur / Booster DMX
Nombre de sorties DMX	8
Entrée DMX	1 (XLR 3 broches)
Sortie DMX repiquage	1 (XLR 3 broches)
Connecteurs	XLR 3 broches et 5 broches (compatible)
Alimentation	220-240 V ~ 50 Hz
Fusible	10-16 A
Indicateurs LED	Power, DMX, VU-mètre DMX out
Interrupteur	Marche/Arrêt
Résistance de terminaison	120 ohms (non fournie)
Température de fonctionnement	5°C à 35°C
Usage	Intérieur uniquement
Montage	Sur truss ou support avec élingue de sécurité
Distance minimale des matériaux inflammables	50 cm
Distance minimale des surfaces pour refroidissement	1 m
Entretien et nettoyage	Chiffon sec, sans produits chimiques
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, débrancher avant maintenance
Réparabilité	Pièces d'origine uniquement, intervention par technicien spécialisé

FOIRE AUX QUESTIONS - DMX Splitter Booster 8way 154.023 BeamZ

Comment brancher plusieurs appareils DMX sur ce répartiteur ?

Reliez la sortie DMX du contrôleur à l'entrée DMX du répartiteur. Utilisez les 8 sorties pour connecter vos appareils. Une sortie supplémentaire permet de chaîner un autre répartiteur ou un dernier appareil.

Faut-il mettre une terminaison sur la dernière sortie ?

Oui, sur la dernière sortie de la chaîne DMX, soudez une résistance de 120 ohms entre les broches 2 et 3 d'une fiche XLR mâle et branchez-la sur la sortie du dernier appareil.

Puis-je utiliser des câbles DMX 5 broches ?

Oui, le répartiteur est compatible avec les connecteurs XLR 3 et 5 broches. Utilisez un adaptateur si nécessaire. Pour un câble 5 broches, les broches 1,2,3 sont identiques ; les broches 4 et 5 ne sont pas utilisées.

Comment remplacer le fusible ?

Débranchez l'appareil. Ouvrez le porte-fusible à l'arrière avec un petit tournevis. Retirez l'ancien fusible et remplacez-le par un fusible de même type et de même valeur (10-16 A). Refermez le porte-fusible.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le câble d'alimentation et la prise secteur. Assurez-vous que le fusible n'est pas grillé. Si le problème persiste, contactez un technicien spécialisé.

Peut-on monter cet appareil au plafond ?

Oui, utilisez une élingue de sécurité et un système de crochets. Assurez-vous que l'appareil est à au moins 50 cm de tout matériel inflammable et à 1 m d'une surface pour le refroidissement.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une tension de 220-240 V ~ 50 Hz avec une prise de terre. Vérifiez la compatibilité si vous voyagez.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec uniquement. N'utilisez pas de produits chimiques ou d'aérosols, car ils peuvent endommager le revêtement.

Puis-je brancher cet appareil sur un variateur (dimmer) ?

Non, ne branchez jamais le répartiteur sur un réostat ou un dimmer. Branchez-le directement sur une prise secteur protégée par disjoncteur ou fusible.

Que faire en cas d'orage ?

Débranchez l'appareil du secteur pendant les orages ou en cas de non-utilisation prolongée pour éviter tout dommage lié à la foudre.

MODE D'EMPLOI DMX Splitter Booster 8way 154.023 BeamZ

Nous you remercions d'avoir achet e un appareil Beamz. Veuillez ire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant utilise. Respectez impératifement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouies de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branche pas et ne débranche pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un réostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Pendant le fonctionnement, le boîtier est très chaud. Ne le touche pas pendant le fonctionnement et juste après.

• Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions.

• Assurez l'appareil avec une élingue de sécurité s'il doit être monté au plafond. Utilisez un système de crochets. Assurez-vous que personne ne puisse se trouver sous l'appareil. Il doit être monté à 50 cm au moins de tout matériel inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement.
• Cet apparéil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout troubles de la vision.
• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laisssez pas l'appareil sans surveillance.
• N'utilise pas d'áerosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ayez toujours les mains propres pour utiliser l'appareil.
• Ne forcez pas les réglages.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toutes l'appareil éloigné de tout équipement électrique pouvant cause des interférences.
• Pour toute réparation, il faut impérativement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant touteutilisation, vérifiez son état.
• La tension d'alimentation est de 220-240 V~/50 Hz.
  Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

CE symbole doit attirer l'attention de l'utilisateur sur les tensions élevées presents dans le boitier de l'appareil, pouvant engendrer une décharge électrique.

CE symbole doit attirer l'attention de l'utiliser sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut creer des troubles de la vision. Les personnes photosensibles et epileptiques doivent prender en compte les effets que ce jeu de lumiere peut causer.

Cet apparéil porte le symbole CE. Il est interdit d'effectuer toute modification sur l' apparéil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une dechetterie. Demandez conseil aux autorités locales ou a titre revendeur. Données spécifiques. Les valeurs actuelles peuvent legerement varier d'un apparéil à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également cadugue en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Beamz ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cea est égalément variable pour tous les dommages qu'elle soit la forme.

DEBALLAGE

ATTENTION! Immediatement après reception, vérifie le contenu du carton et assurez-vous que tous les éléments sont bien prsentés et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être returné, faites-le dans l'emballage d'origine.

Si l'appareil a ete exposé à des fluctuations importantes de temperatures (par exemple après le transport), ne l'allumez pas immadiatement. De la condensation peut survenir. Laissez l'appareil eteint le temps qu'il attigne la temperature ambiente.

ALIMENTATION

Vouv t 10e d a 15 e ait i 15 ait i. r 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15 ait i 15

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

DESCRIPTION DE L'APAPREIL

Face avant

1. Interrupteur On/off pour chainage
2. LED témoin Power
3. LED témoin DMX
4. VU-metre à LEDs DMX out
5. Interrupteur On/Off

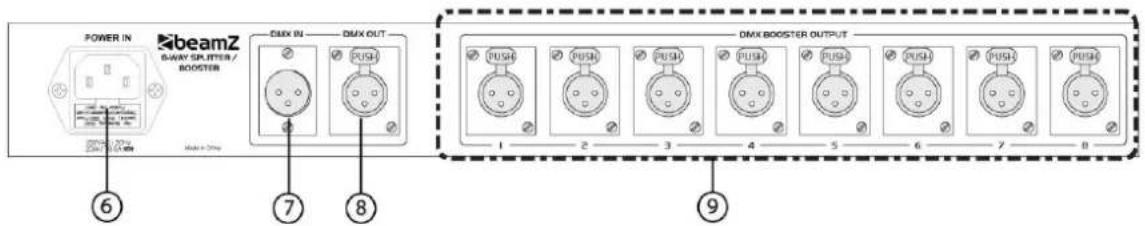

Face arrêté

1. Prise sector
2. Entrée signal DMX
3. Sortie signal DMX pour repiquage
4. Prises de sortie signal DMX

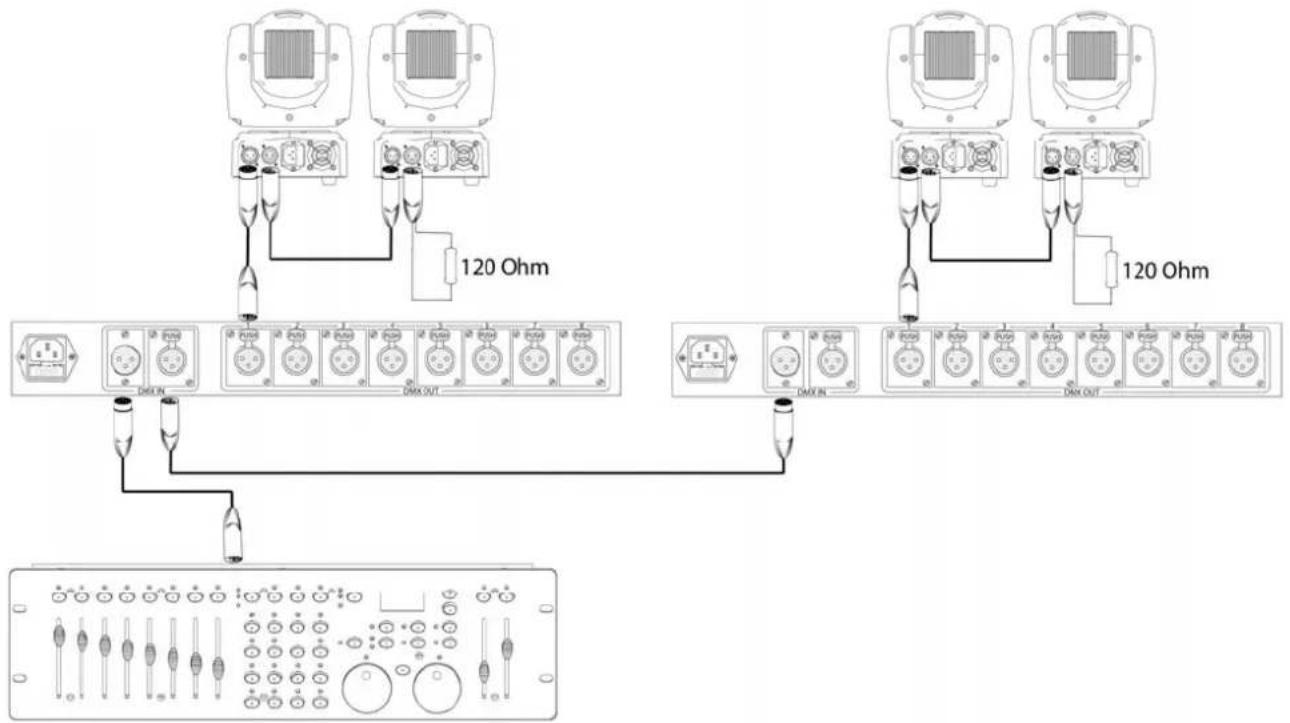

BRANCHEMENT DMX-512

Si you utilisez un contrroleur DMX classique, you pouvez reliar la sortie DMX du contrroleur directement à l'entree DMX du premier apparieil dans une chaine DMX. Reliez always la sortie d'un apparieil a l'entree de l'appareil suivant jusqu'a ce que tous les appareils soient relies.

Connecteurs DMX XLR 5 poles

Certains fabricants utilisent des cordons de transmission DMX-512 5 pôles pour la transmission des données à la place de cordons 3 pôles. Des appareils avec connexion DMX 5 pôles peuvent être utilisés dans une ligne DMX 3 pôles. Si vous utilise des cables de données 5 pôles dans une ligne 3 pôles, vous doivent utiliser un adaptateur. Le tableau ci-dessous présente la modification du cable.

Conversion XLR 3 pôles en XLR 5 pôles
Conducteur XLR 3 P fémelle (Out) XLR 5 pôles mâle (In)
Terre / blindage Pin 1 Pin 1
Data - (- signal) Pin 2 Pin 2
Data + (+ signal) Pin 3 Pin 3
Non utilisé Pin 4 - ne pas utiliser
Non utilisé Pin - ne pas utiliser

Sur le dernier appeareil, le cordon DMX doit etre terminé par un bouchon. Soudez une risstance 120 ohms entre signal (-) et signal (+) sur une prise XLR 3 pôles et branche-la à la sortie DMX du dernier appeareil de la chaîne.

Si le fusible est defectueux, il faut le remplacer par un fusible de meme type et de meme valeur. Avant de le remplacer, veillez a debrancher I'appareil.

Procedure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrêté avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boitier.
