Marque	Panasonic
Modèle	TY42TM5G
Type de produit	Carte de connexion pour système multi-écran
Utilisation	Permet d'assembler 4 ou 9 écrans plasma pour créer un affichage mural
Compatibilité	Écrans plasma Panasonic (série appropriée)
Connectique d'entrée	Prise D-sub 15 broches (PC1)
Connectique de sortie	Prise D-sub 9 broches (SERIAL OUT)
Signaux d'entrée	RVB analogique (broches R, G, B), synchronisation HD/SYNC et VD
Accessoires fournis	Étiquette de fonction (1 pièce)
Alimentation	Via l'écran plasma (non spécifié)
Précautions de manipulation	Ne pas toucher les contacts ; se décharger de l'électricité statique avant manipulation
Sécurité	Ne pas démonter ni modifier ; débrancher avant toute intervention
Installation	Doit être effectuée par un professionnel qualifié
Environnement d'utilisation	Intérieur
Nombre d'écrans supportés	4 ou 9

FOIRE AUX QUESTIONS - TY42TM5G PANASONIC

Comment installer la carte de connexion TY42TM5G ?

L'installation doit être réalisée par un professionnel. Avant toute manipulation, mettez l'écran hors tension et débranchez la fiche secteur. Suivez les instructions de la notice pour connecter les câbles entre les écrans.

Combien d'écrans peuvent être connectés avec cette carte ?

La carte permet de relier 4 ou 9 écrans plasma pour former un affichage mural. Le réglage multi-écran doit être effectué sur chaque écran.

Quels câbles sont nécessaires pour la connexion ?

Utilisez uniquement le câble fourni et les pièces prescrites. Pour l'interconnexion, respectez les schémas de la notice.

Quelles précautions de sécurité faut-il respecter ?

Ne tentez pas de démonter ou modifier l'appareil. En cas d'odeur de fumée ou de bruit inhabituel, mettez l'écran hors tension et débranchez la prise. Déchargez-vous de l'électricité statique avant manipulation.

Que faire en cas d'odeur anormale ou de fumée ?

Mettez immédiatement l'écran hors tension et débranchez le cordon d'alimentation de la prise secteur. Contactez le service d'entretien.

Comment se décharger de l'électricité statique ?

Avant de manipuler la carte, touchez un objet métallique de grande taille (armoire, châssis) pour vous décharger.

Où coller l'étiquette de fonction fournie ?

Apposez l'étiquette de fonction à l'arrière de l'écran, comme indiqué dans la notice.

Cette carte est-elle compatible avec tous les écrans plasma Panasonic ?

La carte est conçue pour les écrans plasma Panasonic. Vérifiez la compatibilité avec votre modèle dans la notice de l'écran.

Puis-je installer la carte moi-même ?

Il est recommandé de faire appel à un professionnel qualifié. Si vous intervenez vous-même, suivez impérativement les consignes de sécurité.

Quels signaux sont transmis sur le connecteur D-sub 15 broches ?

Les signaux sont : broche 1 (R), 2 (G), 3 (B), 4-5-6-7-8 (masse), 9 (non connecté), 10 (masse), 11 (masse), 12 (SDA), 13 (HD/SYNC), 14 (VD), 15 (SCL).

MODE D'EMPLOI TY42TM5G PANASONIC

Précautions relatives à la sécurité (à respecter impératifement)

AVERTISSEMENT

• Ne tentez pas de démonter ni de modifier cet apparéil.

Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.

• Si vous sentez une oedur de fumée ou une oedur anormale, si des bruits inhabituels se produit pendant le fonctionnement, mettez immédiatement l'écran hors tension.

Mettez l'écran à plasma hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Pour éviter tout incendie et toute secousse électrique, ne conservez pas l'écran sous tension.

• Pour éviter toute secousse électrique et tout risque similaire, ne conservez pas la fiche du cordon d'alimentation de l'écran branchée sur une prise secteur.

• Pour l'installation ou la modification de cet apparéil, prendre contact avec le service d'entretien désigné.

A l'attention du personnel d'entretien:

Avant d'insteller ou de déposer la carte de connexion, assurez-vous que l'écran est hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Précautions de manipulation

• Ne touchez pas les contacts du connecteur.

Pour éviter que les organes internes ne soient endommagés par une décharge d'électricité statique, avant de manipuez l'appareil, touchez un objet métallique de grande taille, par exemple une armoire, pour vous décharger de l'électricité statique que vous portez.

• Pour effectuer l'interconnexion, n'utilisez que le cable fourni et les pieces prescrrites.

Pour éviter une anomalie de fonctionnement ou une panne, n'utilise aucune piece autre que celles prescrites.

Accessoires

Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:

Etiquette de fonction de la carte de connexion (1 piece)

(Apposer l'etiquette à l'arrière de l'écran.)

Instructions de remplacement de la carte de connexion

Ce mode d'emploi décrit la manière d'inverter sur un écran à plasma fabriqué par notre société et d'utiliser plusieurs écrans. La forme de la carte de connexion dépend de la taille de l'écran.

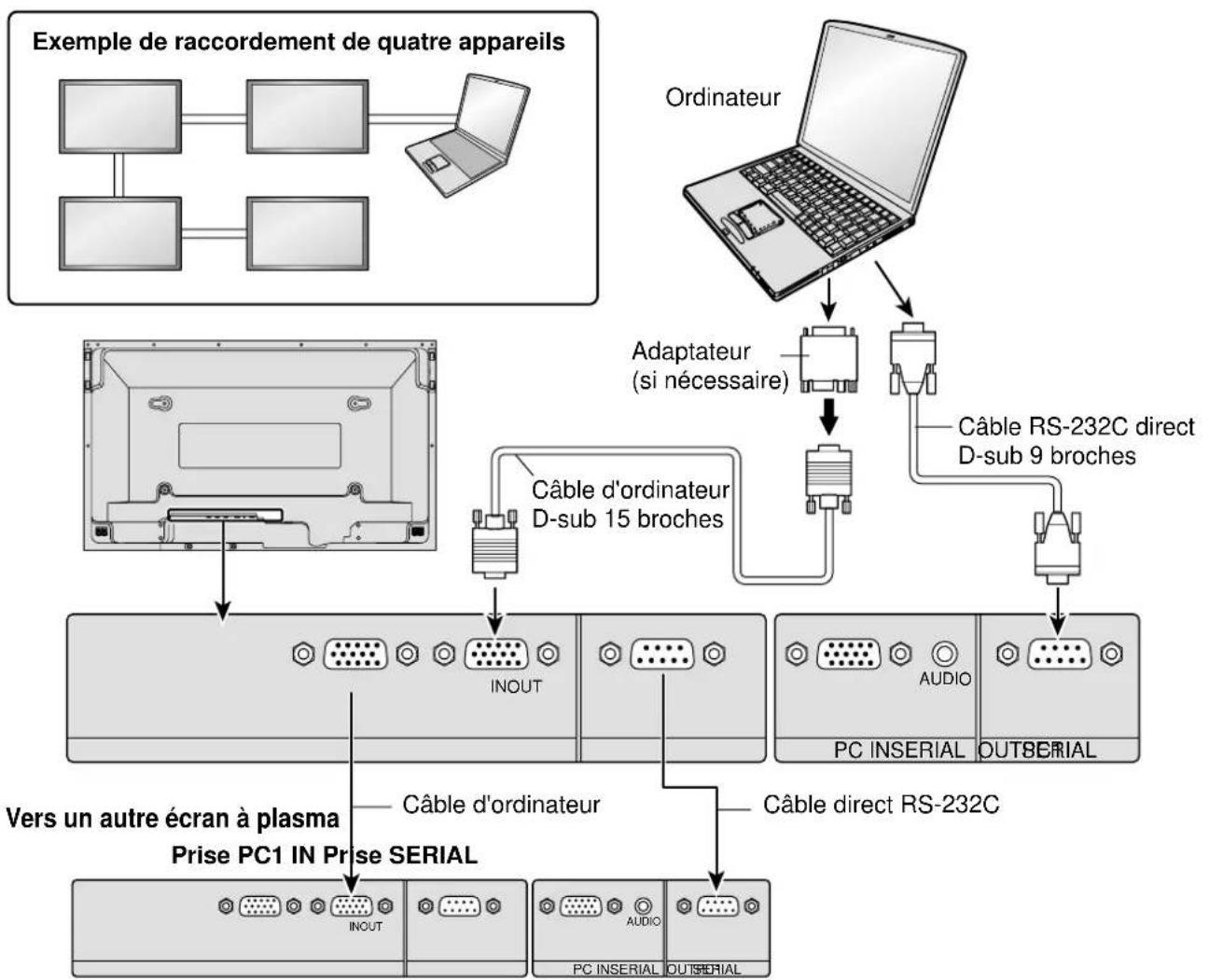

Raccordements

Relier 4 ou 9 écrans à plasma de la manière illustrée ci-dessous.

Remarques:

• Pour que l'utilisation de plusieurs écrans soit possible, le réglage pour plusieurs écrans doit être réalisés pour chaque écran à plasma.
  Pour de plus amples détails, reportez-vous au mode d'emploi qui accompagne chaque écran.

Nom des signaux appliqués sur la prise D-sub 15 broches

Bornage de la prise PC1

N° de broche	Nom du signal	N° de broche	Nom du signal	N° de broche	Nom du signal
1	R	6	GND (Masse)	11	GND (Masse)
2	G	7	GND (Masse)	12	SDA
3	B	8	GND (Masse)	13	HD/SYNC
4	GND (Masse)	9	NC (Non connecté)	14	VD
5	GND (Masse)	10	GND (Masse)	15	SCL

Nom des signaux appliqués sur la prise D-sub 9 broches

①	NC	④	Non utilisé	⑦	←Court-circuit
②	RXD	⑤	GND	⑧
③	TXD	⑥	Non utilisé NC	⑨

Bornage de la prise SERIAL OUT
