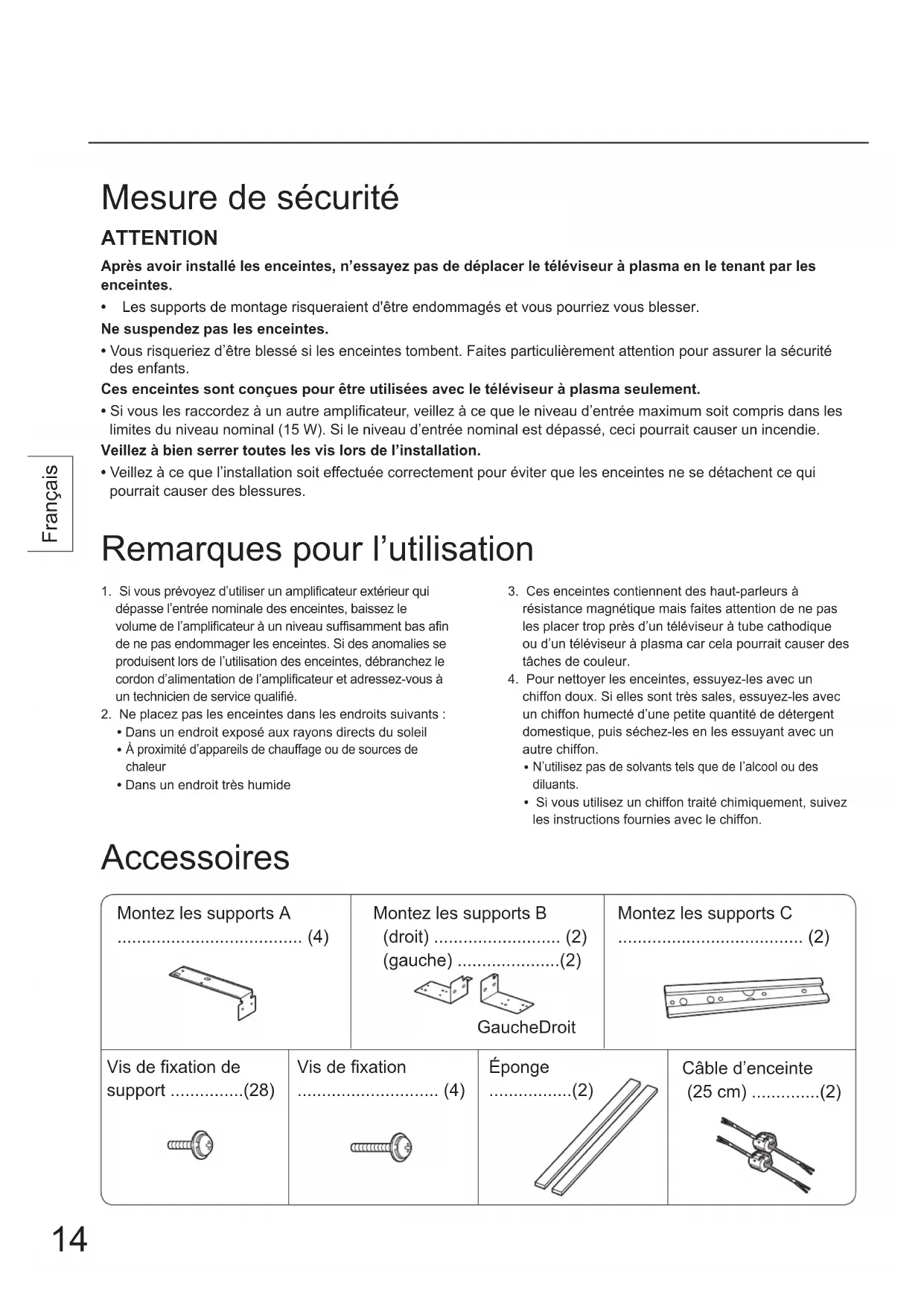

Rilasciare la leva. Nero Rosso TYSP65PV50069012095.indb13TYSP65PV50069012095.indb13 2005/09/1215:29:322005/09/1215:29:32ATTENTION Après avoir installé les enceintes, n’essayez pas de déplacer le téléviseur à plasma en le tenant par les enceintes.

• Les supports de montage risqueraient d'être endommagés et vous pourriez vous blesser. Ne suspendez pas les enceintes.

• Vous risqueriez d’être blessé si les enceintes tombent. Faites particulièrement attention pour assurer la sécurité des enfants. Ces enceintes sont conçues pour être utilisées avec le téléviseur à plasma seulement.

• Si vous les raccordez à un autre amplificateur, veillez à ce que le niveau d’entrée maximum soit compris dans les limites du niveau nominal (15 W). Si le niveau d’entrée nominal est dépassé, ceci pourrait causer un incendie. Veillez à bien serrer toutes les vis lors de l’installation.

• Veillez à ce que l’installation soit effectuée correctement pour éviter que les enceintes ne se détachent ce qui pourrait causer des blessures. Mesure de sécurité Accessoires

1. Si vous prévoyez d’utiliser un amplificateur extérieur qui

dépasse l’entrée nominale des enceintes, baissez le volume de l’amplificateur à un niveau suffisamment bas afin de ne pas endommager les enceintes. Si des anomalies se produisent lors de I’utilisation des enceintes, débranchez le cordon d’alimentation de l’amplificateur et adressez-vous à un technicien de service qualifié.

2. Ne placez pas les enceintes dans les endroits suivants :

• Dans un endroit exposé aux rayons directs du soleil

À proximité d’appareils de chauffage ou de sources de chaleur

• Dans un endroit très humide

3. Ces enceintes contiennent des haut-parleurs à

résistance magnétique mais faites attention de ne pas les placer trop près d’un téléviseur à tube cathodique ou d’un téléviseur à plasma car cela pourrait causer des tâches de couleur.

4. Pour nettoyer les enceintes, essuyez-les avec un

chiffon doux. Si elles sont très sales, essuyez-les avec un chiffon humecté d’une petite quantité de détergent domestique, puis séchez-les en les essuyant avec un autre chiffon.

N’utilisez pas de solvants tels que de I’alcool ou des diluants.

• Si vous utilisez un chiffon traité chimiquement, suivez les instructions fournies avec le chiffon. Remarques pour l’utilisation Montez les supports A ...................................... (4) Montez les supports B (droit) .......................... (2) (gauche) .....................(2) Vis de fixation de support ...............(28) Éponge .................(2) Câble d’enceinte (25 cm) ..............(2) GaucheDroit Montez les supports C ...................................... (2) Vis de fixation ............................. (4)

Français TYSP65PV50069012095.indb14TYSP65PV50069012095.indb14 2005/09/1215:29:322005/09/1215:29:32Installation GarnitureGarnitureÉpongesPour le côté gauchePour le côté droitEnceinte (droite)Enceinte(gauche)Vis de fixation de supportMontez les supports B (droit) Montez les supports B (gauche)

3. Montez les supports B sur

les enceintes. (Quatre supports B:gauche, droite, haut et bas) CrochetTrou de crochetArrière du téléviseur à PlasmaVis de fixation de supportMontez les supports A

2. Montez les supports A sur

le téléviseur à plasma. (Quatre supports A:gauche, droit, haut et bas)

• Fixez chaque crochet dans la fente de l’écran téléviseur à plasma et serrez solidement avec deux vis.Fixez les broches (griffes) sur le dessus. Attention Trou de crochet

1. Fixez les éponges sur les

• Fixez les éponges sur les surfaces qui sont en contact avec le téléviseur à plasma.• Nettoyez les surfaces avant de fixer les éponges.Broches (Griffes)

Français Ajustez la position du téléviseur à plasma et des enceintes (face avant et hauteur) avant de serrer les supports A et B.

Insérez les griffes du support B dans les supports A (côté téléviseur à plasma). Serrez les supports A et B avec les vis de fixation de support. Remarque

• Si vous fixez le téléviseur à plasma à l'applique de fixation au mur, fixez d'abord le téléviseur à plasma puis fixez les enceintes. • Les supports gauche et droit sont différents. Vérifiez attentivement avant de les monter. Attention Vis de fixation de supportArrière du téléviseur à PlasmaMontez le support A Montez le support B TYSP65PV50069012095.indb15TYSP65PV50069012095.indb15 2005/09/1215:29:322005/09/1215:29:32Préparatifs pour les extrémités des câbles d’enceinte.Retirez en torsadant
• Après avoir préparé les extrémités des câbles de l’enceinte droite, branchez-les comme indiqué sur l’illustration.

• Le câble rouge est utilisé pour le oôté (+) et le câble noir est utilisé pour le côté (-). N’inversez pas les câbles.

• Si vous fixez le téléviseur à plasma à l'applique de fixation au mur, connectez d'abord les câbles d'enceinte au téléviseur à plasma.

6. Branchez les câbles

1. Faites pression sur le levier.2. Insérez le câble.

Relâchez le levier.1. Baissez le levier.3. Replacez le levier dans sa position d’origine. Insérez le câble. Installation Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils électriques et électroniques (appareils ménagers domestiques) Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d’achat d’un produit équivalent. En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine qui pourraient survenir dans le cas contraire.Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales. Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à la législation nationale. Utilisateurs professionnels de l’Union européenne Pour en savoir plus sur l’élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur. Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union européenneCe symbole n’est reconnu que dans l’Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre.

• Pour fixer chaque enceinte, utilisez les vis de fixation de support. Pour fixer le téléviseur à plasma, utilisez les vis de fixation.

5. Fixation des supports C

Vis de fixation de support Vis de fixationMontez le support C Arrière de EnceinteArrière du téléviseur à Plasma
