Type de produit	Télécommande GPS sans fil
Marque	Garmin
Modèle	Edge Remote Control
Compatibilité	Appareils Edge Garmin (Edge 530, 830, 1030, etc.)
Dimensions	Environ 40 x 30 x 15 mm
Poids	Environ 20 g (avec pile)
Alimentation	Pile bouton CR2032 3V remplaçable par l'utilisateur
Autonomie de la batterie	Jusqu'à 1,5 an (à raison d'une heure par jour)
Technologie sans fil	ANT+ 2,4 GHz
Portée	Jusqu'à 3 mètres
Résistance à l'eau	5 ATM (équivalent à 50 m de profondeur)
Température de fonctionnement	De -10 à 50 °C (14 à 122 °F)
Boutons	Bouton Lap, bouton d'action, bouton Page
Fonctions principales	Marquer un circuit, démarrer/arrêter le chrono, naviguer dans les pages de données
Personnalisation	Bouton d'action programmable (simple pression ou maintien)
Indicateur LED	Voyant DEL d'état (vert, rouge, clignotements)
Support de fixation	Supports inclus pour vélo ou vêtement
Entretien	Essuyer avec un chiffon doux et sec
Nettoyage	Ne pas utiliser de solvants ni de produits abrasifs
Sécurité	Garder la pile hors de portée des enfants ; ne pas ingérer
Pièces détachées	Pile CR2032 disponible dans le commerce
Réparabilité	Pile remplaçable par l'utilisateur (tournevis cruciforme et plat nécessaire)
Accessoires inclus	Supports de fixation, notice d'utilisation
Garantie	Standard Garmin (1 an)

FOIRE AUX QUESTIONS - Edge Remote Control GARMIN

Comment coupler la télécommande Edge avec mon appareil Garmin ?

Approchez la télécommande à moins de 3 m de l'appareil et tenez-vous à au moins 10 m d'autres capteurs ANT+. Sur l'écran d'accueil Edge, sélectionnez Capteurs > Ajouter un capteur > Télécommande Edge. Sur la télécommande, maintenez deux touches enfoncées simultanément jusqu'à ce que le voyant DEL clignote vert et rouge. Le couplage est réussi lorsque le voyant clignote vert 12 fois.

Comment remplacer la pile de la télécommande Edge ?

Utilisez un tournevis cruciforme pour retirer les trois vis du cache. Ouvrez le cache, puis recouvrez l'extrémité d'un petit tournevis plat avec du ruban adhésif pour protéger la pile. Faites levier pour ouvrir le couvercle de la pile, insérez une pile CR2032 neuve (pôle positif vers le bas), replacez le joint et le couvercle, puis revissez sans trop serrer.

Que signifie le voyant LED qui clignote rouge et vert ?

Le clignotement rouge et vert alterné indique que la télécommande est en mode de couplage avec un nouvel appareil. Une fois le couplage réussi, le voyant clignote vert 12 fois rapidement.

La télécommande Edge est-elle étanche ?

Oui, elle résiste à l'eau selon la norme 5 ATM, ce qui signifie qu'elle peut supporter une pression équivalente à 50 mètres de profondeur. Elle peut donc être utilisée sous la pluie ou lors de lavage, mais pas pour la plongée.

Puis-je personnaliser le bouton d'action ?

Oui, depuis l'écran d'accueil Edge, allez dans Capteurs > Télécommande Edge > Détails du capteur. Vous pouvez assigner différentes fonctions au bouton d'action, comme afficher la carte ou activer le rétroéclairage, pour une simple pression ou un maintien.

Quelle pile utiliser pour la télécommande Edge ?

Utilisez une pile bouton CR2032 de 3 volts, remplaçable par l'utilisateur. Évitez les piles rechargeables ou de marques inadaptées.

Comment fixer la télécommande sur mon vélo ?

La télécommande est livrée avec des supports. Alignez les deux encoches sur les côtés du support et enfoncez la télécommande jusqu'au déclic. Pour la retirer, appuyez doucement sur la patte de dégagement et soulevez.

Quelle est l'autonomie de la pile ?

L'autonomie peut atteindre un an et demi avec une utilisation d'une heure par jour. Elle varie selon la fréquence d'utilisation et les fonctions activées.

La télécommande fonctionne-t-elle avec tous les appareils Edge ?

La télécommande Edge est compatible avec les appareils Edge récents utilisant le protocole ANT+. Consultez la compatibilité spécifique sur le site de Garmin pour votre modèle.

Que faire si la télécommande ne se connecte pas ?

Vérifiez que la télécommande est à moins de 3 m de l'appareil et éloignez-vous d'autres capteurs ANT+. Assurez-vous que la pile est bien insérée et suffisamment chargée. Réessayez le couplage en maintenant deux touches enfoncées jusqu'au clignotement vert et rouge.

MODE D'EMPLOI Edge Remote Control GARMIN

Instructions de la télécommande Edge®

Présentation de l'appareil

1	Bouton Lap. Sélectionnez ce bouton pour marquer un nouveau circuit.
2	Bouton d'action. Sélectionnez ce bouton pour démarrer et arrêter le chrono. Maintenez enfoncé pour activer le rétroéclairage.REMARQUE : il s'agit de la fonction par défaut du bouton d'action. Les fonctions du bouton d'action sont programmables.
3	Bouton Page. Sélectionnez ce bouton pour avancer dans les pages de données. Maintenez enfoncé pour reculer dans les pages de données.
4	Voyant DEL d'état.

Voyant DEL d'état

Activité DEL Statut
Vert clignotant Recherche un appareil couplé.
Rouge et vert - alternés Tentative de couplage avec un nouvel appareil.
12 clignotements verts rapides Couplage avec un appareil réussi.
Quatre clignotements verts rapides	Envoi d'une commande à un appareil réussie.
Quatre clignotements rouges rapides	Echec d'envoi d'une commande à un appareil.

Couplage de la télécommande avec votre appareil Edge

Lors de la première connexion de la télécommande Edge avec votre appareil Edge, vous devez coupler la télécommande avec celui-ci.

1 Approchez la télécommande à moins de 3 m (10 pi) de l'appareil.
REMARQUE : tenez-vous à au moins 10 m (33 pi) d'autres capteurs ANT+ pendant le couplage.
2 Depuis l'écran d'accueil Edge, sélectionnez ✕ Capteurs > Ajouter un capteur > Télécommande Edge.
3 Sur la télécommande, maintenez enfoncées deux touches simultanément jusqu'à ce que le voyant DEL d'état commence à clignoter vert et rouge, puis relâchez.
La télécommande recherche actuellement votre appareil. Lorsque le couplage de la télécommande s'est déroulé correctement, le voyant DEL d'état clignote vert 12 fois, et le nom de la télécommande apparaît sur l'appareil.
4 Sélectionnez la télécommande, puis Ajouter.

Dès lors, elle sera connectée avec votre appareil quand il sera à portée et sous tension.

Personnalisation du bouton d'action

1 A partir de l'écran d'accueil Edge, sélectionnez ✝ Capteurs > Télécommande Edge > Détails du capteur.

2 Sélectionnez Simple pression ou Maintenir enfoncé le bouton.
3 Sélectionnez une fonction à assigner au bouton d'action. Par exemple, vous pouvez choisir d'afficher la carte ou d'activer le rétroéclairage à l'aide du bouton d'action.

Utilisation des supports

Plusieurs supports sont disponibles avec votre télécommande, qu'ils soient livrés avec le produit ou proposés en accessoires en option. Les supports vous permettent de fixer la télécommande sur vous, votre vélo ou d'autres objets.

- Alignez les deux encoches ① sur les côtés du support et enfoncez la télécommande dans le support jusqu'à ce qu'un déclic se produise.

- Appuyez doucement sur la patte de dégagement ② et soulevez la télécommande du support.

Remplacement de la pile

AVERTISSEMENT

N'utilisez pas d'objet pointu pour retirer les piles.

Gardez la batterie hors de portée des enfants.

Ne mettez jamais les piles dans votre bouche. En cas d'ingestion, contactez votre médecin ou le centre antipoison le plus proche.

Les piles boutons remplaçables peuvent contenir du perchlorate. Une manipulation spéciale peut être nécessaire. Consultez la page www.dtsc.ca.gov.hazardouswaste/perchlorate.

ATTENTION

Contactez votre déchetterie locale pour le recyclage des batteries.

Avant de pouvoir remplacer la batterie, vous devez avoir à disposition les éléments suivants : un tournevis cruciforme, un petit tournevis plat et une pile bouton CR2032 au lithium.

1 A l'aide d'un tournevis cruciforme, retirez les trois vis du cache ①.

2 Retirez le cache de la télécommande.

3 Recouvrez l'extrémité d'un petit tournevis plat à l'aide de ruban adhésif.

Le ruban protège la pile, le compartiment à piles et les contacts des dommages.

4 Ouvrez délicatement le couvercle de la pile en faisant levier.

5 Placez la pile neuve dans le cache, pôle positif vers le bas.

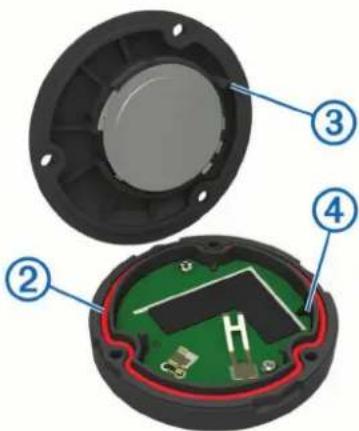

6 Vérifiez que le joint ② est parfaitement positionné dans la rainure.

7 Replacez le couvercle, en faisant aligner la borne ③ sur le trou situé sur la carte de circuits imprimés ④.
8 Fermez et fixez les trois vis.

REMARQUE : ne serrez pas outre mesure.

Caractéristiques techniques

Type de batterie Pile CR2032	de 3 volts remplaçable par l'utilisateur
Autonomie de la batterie Jusqu'à un an et demi (à raison d'une heure par jour)
Plage de températures de fonctionnement	De -10 à 50 °C (de 14 à 122 °F)
Fréquences radio/protocole Protocole de communications sans fil ANT+ à 2,4 GHz
Résistance à l'eau 5 ATM*

*L'appareil résiste à une pression équivalant à 50 mètres de profondeur.
