Typ produktu	Bezprzewodowy pilot GPS
Marka	Garmin
Model	Edge Remote Control
Kompatybilność	Urządzenia Edge Garmin (Edge 530, 830, 1030, itp.)
Wymiary	Około 40 x 30 x 15 mm
Waga	Około 20 g (z baterią)
Zasilanie	Bateria guzikowa CR2032 3V wymienna przez użytkownika
Żywotność baterii	Do 1,5 roku (przy użyciu jednej godziny dziennie)
Technologia bezprzewodowa	ANT+ 2,4 GHz
Zasięg	Do 3 metrów
Wodoszczelność	5 ATM (odpowiednik 50 m głębokości)
Temperatura pracy	Od -10 do 50 °C (14 do 122 °F)
Przyciski	Przycisk okrążenia, przycisk akcji, przycisk strony
Główne funkcje	Zaznaczanie okrążenia, uruchamianie/zatrzymywanie stopera, nawigacja po stronach danych
Personalizacja	Programowalny przycisk akcji (pojedyncze naciśnięcie lub przytrzymanie)
Wskaźnik LED	Dioda stanu (zielona, czerwona, miganie)
Uchwyt montażowy	Dołączone uchwyty do roweru lub odzieży
Konserwacja	Wycierać miękką, suchą ściereczką
Czyszczenie	Nie używać rozpuszczalników ani środków ściernych
Bezpieczeństwo	Trzymać baterię poza zasięgiem dzieci; nie połykać
Części zamienne	Bateria CR2032 dostępna w handlu
Naprawialność	Bateria wymienna przez użytkownika (wymagany wkrętak krzyżakowy i płaski)
Akcesoria w zestawie	Uchwyty montażowe, instrukcja obsługi
Gwarancja	Standardowa Garmin (1 rok)

Często zadawane pytania - Edge Remote Control GARMIN

Jak sparować pilota Edge z urządzeniem Garmin?

Zbliż pilota na odległość mniejszą niż 3 m od urządzenia i znajdź się co najmniej 10 m od innych czujników ANT+. Na ekranie głównym Edge wybierz Czujniki > Dodaj czujnik > Pilot Edge. Na pilocie naciśnij jednocześnie dwa przyciski i przytrzymaj, aż dioda LED zacznie migać na zielono i czerwono. Parowanie jest udane, gdy dioda miga na zielono 12 razy.

Jak wymienić baterię w pilocie Edge?

Użyj wkrętaka krzyżakowego, aby odkręcić trzy śruby pokrywy. Otwórz pokrywę, następnie owiń końcówkę małego płaskiego wkrętaka taśmą klejącą, aby chronić baterię. Podważ, aby otworzyć pokrywę baterii, włóż nową baterię CR2032 (biegun dodatni skierowany w dół), załóż uszczelkę i pokrywę, a następnie przykręć bez zbytniego dokręcania.

Co oznacza migająca na czerwono i zielono dioda LED?

Miganie na przemian czerwone i zielone oznacza, że pilot jest w trybie parowania z nowym urządzeniem. Po pomyślnym sparowaniu dioda miga na zielono 12 razy szybko.

Czy pilot Edge jest wodoodporny?

Tak, jest wodoodporny zgodnie z normą 5 ATM, co oznacza, że wytrzymuje ciśnienie odpowiadające 50 metrom głębokości. Może być używany podczas deszczu lub mycia, ale nie do nurkowania.

Czy mogę spersonalizować przycisk akcji?

Tak, na ekranie głównym Edge przejdź do Czujniki > Pilot Edge > Szczegóły czujnika. Możesz przypisać różne funkcje do przycisku akcji, takie jak wyświetlanie mapy czy włączanie podświetlenia, dla pojedynczego naciśnięcia lub przytrzymania.

Jakiej baterii użyć do pilota Edge?

Użyj baterii guzikowej CR2032 3 V, wymiennej przez użytkownika. Unikaj baterii ładowalnych lub nieodpowiednich marek.

Jak zamocować pilot na rowerze?

Pilot jest dostarczany z uchwytami. Wyrównaj dwa wgłębienia po bokach uchwytu i wciśnij pilot, aż usłyszysz kliknięcie. Aby go zdjąć, delikatnie naciśnij zaczep zwalniający i podnieś.

Jaka jest żywotność baterii?

Żywotność może wynieść do półtora roku przy użyciu jednej godziny dziennie. Różni się w zależności od częstotliwości użytkowania i włączonych funkcji.

Czy pilot działa ze wszystkimi urządzeniami Edge?

Pilot Edge jest kompatybilny z najnowszymi urządzeniami Edge korzystającymi z protokołu ANT+. Sprawdź szczegółową kompatybilność na stronie Garmin dla swojego modelu.

Co zrobić, jeśli pilot się nie łączy?

Sprawdź, czy pilot znajduje się w odległości mniejszej niż 3 m od urządzenia i oddal się od innych czujników ANT+. Upewnij się, że bateria jest prawidłowo włożona i wystarczająco naładowana. Spróbuj ponownie sparować, przytrzymując dwa przyciski, aż pojawi się miganie zielone i czerwone.

INSTRUKCJA OBSŁUGI Edge Remote Control GARMIN

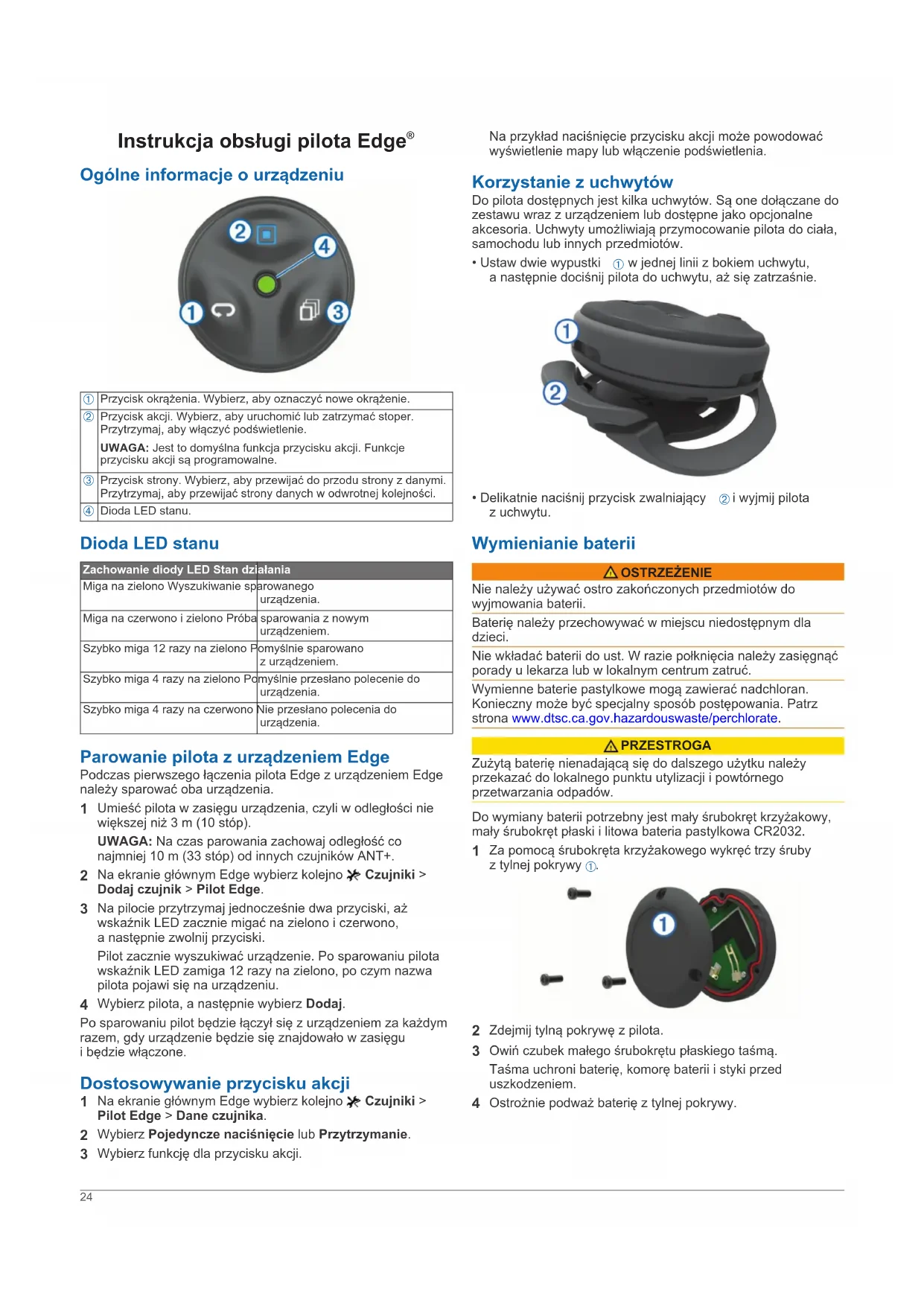

Instrukcja obsługi pilota Edge®

Ogólne informacje o urządzeniu

1	Przycisk okrążenia. Wybierz, aby oznaczyć nowe okrążenie.
2	Przycisk akcji. Wybierz, aby uruchomić lub zatrzymać stoper. Przytrzymaj, aby włączyć podświetlenie.UWAGA: Jest to domyślna funkcja przycisku akcji. Funkcje przycisku akcji są programowalne.
3	Przycisk strony. Wybierz, aby przewijać do przodu strony z danymi. Przytrzymaj, aby przewijać strony danych w odwrotnej kolejności.
4	Dioda LED stanu.

Dioda LED stanu

Zachowanie diody LED Stan działania

Miga na zielono Wyszukiwanie sparowanego urządzenia.
Miga na czerwono i zielono Próba	sparowania z nowym urządzeniem.
Szybko miga 12 razy na zielono Pomyślnie sparowano z urządzeniem.
Szybko miga 4 razy na zielono Pomyślnie przesłano polecenie do urządzenia.
Szybko miga 4 razy na czerwono	Nie przesłano połecenia do urządzenia.

Parowanie pilota z urządzeniem Edge

Podczas pierwszego łączenia pilota Edge z urządzeniem Edge należy sparować oba urządzenia.

1 Umieść pilota w zasięgu urządzenia, czyli w odległości nie większej niż 3 m (10 stóp).

UWAGA: Na czas parowania zachowaj odległość co najmniej 10 m (33 stóp) od innych czujników ANT+.

2 Na ekranie głównym Edge wybierz kolejno ✗ Czujniki > Dodaj czujnik > Pilot Edge.

3 Na pilocie przytrzymaj jednocześnie dwa przyciski, aż wskaźnik LED zacznie migać na zielono i czerwono, a następnie zwolnij przyciski.

Pilot zacznie wyszukiwać urządzenie. Po sparowaniu pilota wskaźnik LED zamiga 12 razy na zielono, po czym nazwa pilota pojawi się na urządzeniu.

4 Wybierz pilota, a następnie wybierz Dodaj.

Po sparowaniu pilot będzie łączyć się z urządzeniem za każdym razem, gdy urządzenie będzie się znajdowało w zasięgu i będzie włączone.

Dostosowywanie przycisku akcji

1 Na ekranie głównym Edge wybierz kolejno ✗ Czujniki > Pilot Edge > Dane czujnika.

2 Wybierz Pojedyncze naciśnięcie lub Przytrzymanie.

3 Wybierz funkcję dla przycisku akcji.

Na przykład naciśnięcie przycisku akcji może powodować wyświetlenie mapy lub włączenie podświetlenia.

Korzystanie z uchwytów

Do pilota dostępnych jest kilka uchwytów. Są one dołączane do zestawu wraz z urządzeniem lub dostępne jako opcjonalne akcesoria. Uchwyty umożliwiają przymocowanie pilota do ciała, samochodu lub innych przedmiotów.

- Ustaw dwie wypustki ① w jednej linii z bokiem uchwytu, a następnie dociśnij pilota do uchwytu, aż się zatrzaśnie.

- Delikatnie naciśnij przycisk zwalniający ② i wyjmij pilota z uchwytu.

Wymienianie baterii

OSTRZEŻENIE

Nie należy używać ostro zakończonych przedmiotów do wyjmowania baterii.

Baterię należy przechowywać w miejscu niedostępnym dla dzieci.

Nie wkładać baterii do ust. W razie połknięcia należy zasięgnąć porady u lekarza lub w lokalnym centrum zatruć.

Wymienne baterie pastylkowe mogą zawierać nadchloran. Konieczny może być specjalny sposób postępowania. Patrz strona www.dtsc.ca.gov.hazardouswaste/perchlorate.

⚠ PRZESTROGA

Zużyta baterię nienadającą się do dalszego użytku należy przekazać do lokalnego punktu utylizacji i powtórnego przetwarzania odpadów.

Do wymiany baterii potrzebny jest mały śrubokręt krzyżakowy, mały śrubokręt płaski i litowa bateria pastylkowa CR2032.

1 Za pomocą śrubokręta krzyżakowego wykręć trzy śruby z tylnej pokrywy ①.

2 Zdejmij tylną pokrywę z pilota.

3 Owiń czubek małego śrubokrętu płaskiego taśmą. Taśma uchroni baterię, komorę baterii i styki przed uszkodzeniem.

4 Ostrożnie podważ baterię z tylnej pokrywy.

5 Włóż nową baterię w tylnej pokrywie w taki sposób, aby biegun dodatni był skierowany w dół.

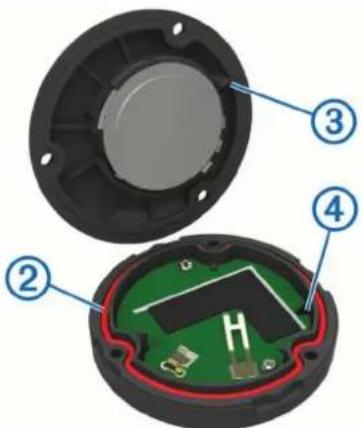

6 Upewnij się, że uszczelka ② jest dokładnie osadzona w rowku.

7 Założ z powrotem tylną pokrywę, dopasowując wypustkę ③ do otworu w płytce drukowanej ④.
8 Założ z powrotem i dokręć śruby. UWAGA: Nie dokręcaj zbyt mocno.

Dane techniczne

Typ baterii Wymieniana przez użytkownika bateria CR2032, 3 V
Czas działania baterii Do 1,5 roku (1 godz. dziennie)
Zakres temperatury roboczej Od -10° do 50°C (od 14° do 122°F)
Częstotliwość radiowa/protokół	Protokół komunikacji bezprzewodowej 2,4 GHz ANT+
Klasa wodoszczelności 5 atm*

* Urządzenie jest odporne na ciśnienie odpowiadające zanurzeniu na głębokość 50 metrów.
