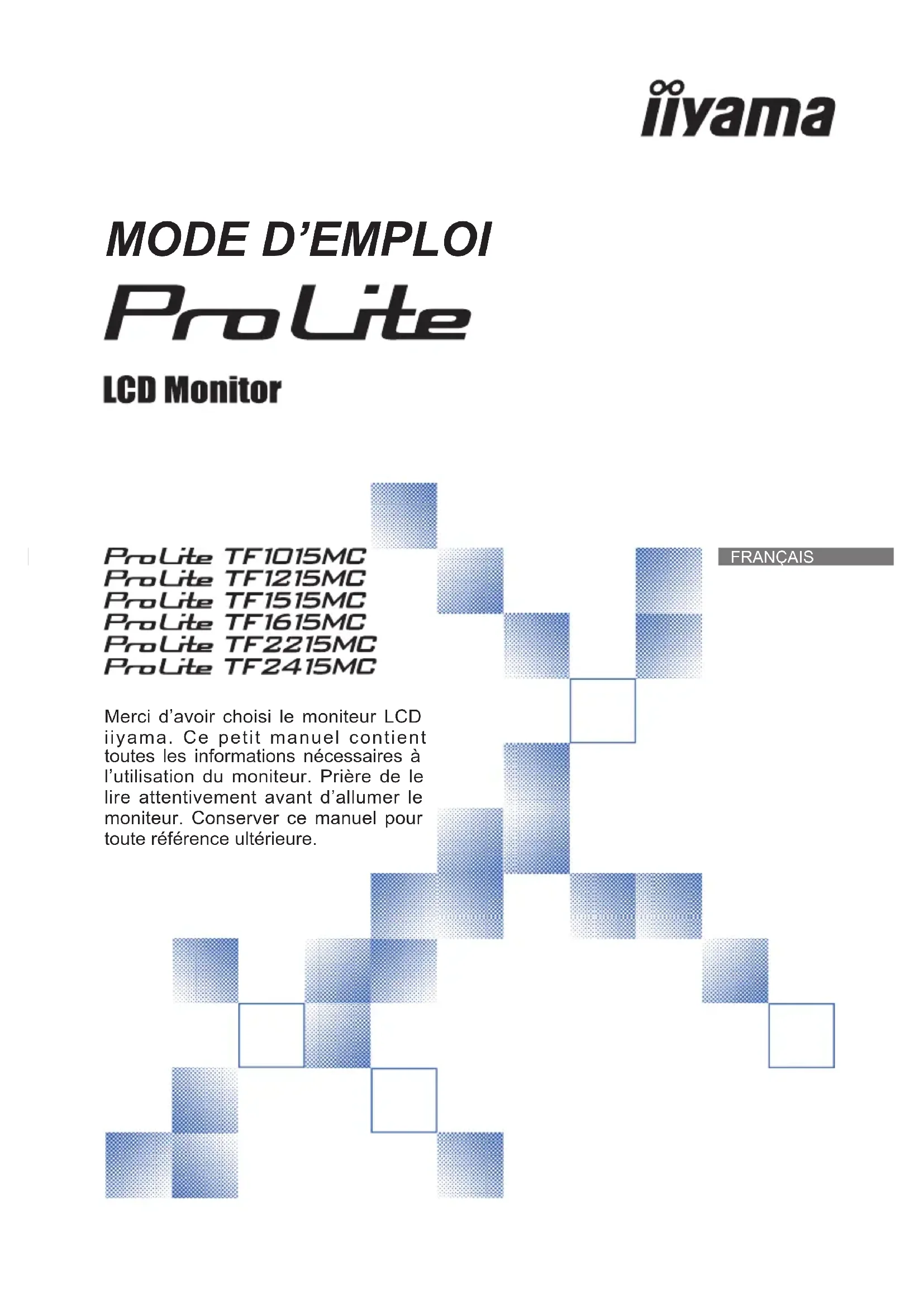

MODE D'EMPLOI ProLite TF2415MCB2 IIYAMA

Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.FRANÇAIS

Nous nous réservons le droit de modier les caractéristiques de nos produits sans préavis.

Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

Numéro d’enregistrement Eprel Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com.

AVERTISSEMENT MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON MONITEUR PRES DE L’EAU N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spéciée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique. UTILISATION DE L’ADAPTATEUR SECTEUR ET DE SES ACCESSOIRES Lorsque vous utilisez un adaptateur secteur non fourni en standard, cela peut générer de la fumée car le voltage ou la polarité serait di󰀨érente du modèle initial.

NE PAS DEMONTER L’ADAPTATEUR SECTEUR

Démonter l’adaptateur secteur peut vous exposer à un incendie ou bien un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier l’adaptateur secteur, le câble secteur, et le câble vidéo. Ne pas placer le moniteur ou tout autre objet lourd, sur les câbles. En cas de dommage, les câbles peuvent entrainer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche an d’éviter tout risque d’incendie. Pour assurer une circulation d’air su󰀩sante, installer le moniteur à 10 cm environ du mur. Au cas où le moniteur serait installé à l’intérieur d’un kiosque ou de tout autre équipement, veuillez vous assurer qu’une ventilation suffisante est disponible pour éviter la surchauffe du moniteur. Contactez le centre de service iiyama au cas où vous auriez besoin de conseils. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

An d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période. TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Pour déconnecter l’adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vous que l’ordinateur soit su󰀩samment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. ATTENTION AUTRESFRANÇAIS

POUR VOTRE SECURITE 3

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement.

La luminosité peut être légèrement inégale selon la conguration de bureau utilisée.

En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel a󰀩chage, si la même image a été a󰀩chée pendant des heures. Dans ce cas, l’a󰀩chage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour protéger la surface de l'écran tactile, ne pas gratter ou frotter l'écran avec un objet dur.

Ne jamais utiliser de solvants suivants. Ceux-ci peuvent endommager le boîtier et la surface de l'écran tactile : Nettoyant abrasif, cire, solvant.

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture. BOITIER Eliminer les tâches à l’aide d’un chi󰀨on légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chi󰀨on sec et propre. ECRAN TACTILE La surface de l'écran tactile peut être nettoyée avec un chiffon doux et propre, humidié avec un nettoyant doux pour laver les vitres ou avec un mélange d'eau et d'IPA(alcool isopropylique) dans la proportion 50/50. Ne pas utiliser du produit acide ou à base d’alkaline pour nettoyer la surface (ou l’écran). SERVICE CLIENT ENTRETIEN AVERTIS- SEMENT NOTEZ NOTEZ NOTEZFRANÇAIS

Résolutions prises en charge jusqu’à 1280 × 800 : ProLite TF1015MC

Contraste élevé 1300:1 (Typique) / Luminosité 500cd/m² (Typique: sans écran tactile) : ProLite TF1015MC

Contraste élevé 1000:1 (Typique) / Luminosité 540cd/m² (Typique: sans écran tactile) : ProLite TF1215MC

Contraste élevé 800:1 (Typique) / Luminosité 350cd/m² (Typique: sans écran tactile) : ProLite TF1515MC

Contraste élevé 1000:1 (Typique) / Luminosité 450cd/m² (Typique: sans écran tactile) : ProLite TF1615MC

Contraste élevé 1000:1 (Typique) / Luminosité 350cd/m² (Typique: sans écran tactile) : ProLite TF2215MC

Contraste élevé 3000:1 (Typique) / Luminosité 350cd/m² (Typique: sans écran tactile) : ProLite TF2415MC

Lissage numérique des caractères

Conforme au standard de IP65 (Seulement la face avant)

Prises en charge du rejet de la paume

Environnement tactile sous Windows 8/8,1/10 Les applications tactiles de base peuvent fonctionner sous Windows 8/8,1/10. Cependant, leur fonctionnement et performance ne peuvent pas être garantis étant donné certaines limites qui sont déjà conrmées. Nous vous prions de prendre note de ces limitations.FRANÇAIS

AVANT D’UTILISER LE MONITEUR 5

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le moniteur. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Câble d’alimentation*

Boitier externe d’alimentation électrique*

Tablette de Contrôle Externe

Guide de démarrage rapide

1. La puissance nominale du câble fourni est de 10A/125V. En cas d’utilisation à une tension

supérieure, utiliser un câble d’alimentation ayant une puissance nominale de 10A/250V. Cependant, Toutes garanties seront exclu pour tous problèmes ou dommages causés par un Câble d’alimentation non fournis par IIYAMA.

2. Alimentation électrique externe

- ProLite TF1015MC / ProLite TF1515MC / ProLite TF1615MC / ProLite TF2215MC / ProLite TF2415MC Nom et type de boitier externe d’alimentation électrique : ADP-36PH B (DELTA ELECTRONICS, INC.) DCT36W120300ZZ-C1 (Zhuzhou Dachuan Electronic Technology Co., Ltd.) - ProLite TF1215MC Nom et type de boitier externe d’alimentation électrique : IPU41A-105 (Sinpro Electronics Co.,Ltd)

3. Un câble d’alimentation supérieur ou égal à la Norme H05VVF,3G,0,75 mm² doit être utilisé.

Accessoire pour ProLite TF1015MC / ProLite TF1515MC / ProLite TF1615MC / ProLite TF2215MC / ProLite TF2415MC. Des dégâts permanents peuvent apparaitrent si vous utlisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile. Ceci entrainera un refus systématique de prise sous garantie. Nous recommandons d' utliser un stylet en plastique (bout d' un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

REMARQUES PARTICULIERES SUR LES DALLES TACTILES

ATTENTION < Kits de montage > Mounting Kits are available as an option. If you need to incorporate a monitor into any enclosure or device, please contact the iiyama service center.FRANÇAIS 6 AVANT D’UTILISER LE MONITEURQuand vous faites du montage mural, tenant compte de l’épaisseur de la base de montage, serrez les vis M4 (4 pièces) dont la longueur « L » est de 8 mm pour xer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.Chassis

Visserie MontageCe moniteur est conçu pour être installé en position paysage, portrait et de face.Ce produit n'a pas été conçu pour être utilisé dans un environnement à haute température. Si le produit est placé dans un boitier externe, vous devez assurer une ventilation su󰀩sante pour maintenir la température adéquate à la spécication du produit. Pas disponible INSTALLATION < MONTAGE MURAL >

Avant d’installer, assurez-vous que le mur, le plafond ou bureau-bras est assez solide pour supporter le poids de l’écran et les accessoires de montage.

Touche Menu (MENU) Touche Délement haut / Luminosité ( ) Touche Délement bas / Contraste ( ) Touche Sélection (SELECT) Commutateur d’alimentation ( ) Connecteur du Tablette de Contrôle Externe (RJ45) Connecteur USB (USB) Connecteur de VGA (VGA) Connecteur de HDMI (HDMI) Connecteur de DisplayPort (DP) Connecteur pour boitier alimentation( : Courant continu) (DC) Prise Casque (AUDIO OUT) <Façade> <Arrière> Tablette de Contrôle ExterneFRANÇAIS

Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Brancher l’ordinateur au moniteur à l’aide le câble USB. Branchez le câble au Tablette de Contrôle Externe si nécessaire. Branchez le câble d’alimentation au boitier d’ alimentation externe. Connectez le tout à votre moniteur, puis à votre prise électrique. Allumez votre écran et votre ordinateur.

Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120 / 240V, 20A (maximum).

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

S’assurer que les connecteurs du câble de signal sont correctement serrés.

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile.

Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l’ouïe. [Exemple de connexion] <Arrière> NOTEZ

Le câble VGA n'est pas fourni avec le moniteur. Si vous utilisez un câble VGA de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée VGA.

N’est pas inclus(e) avec Le ProLite TF1215MC. Boitier externe d’alimentation électrique (Accessoire) Tablette de Contrôle Externe (Accessoire) Ordinateur Câble VGA (Non fournis)*¹ Câble DisplayPort (Accessoire)*² Câble USB (Accessoire) Câble d’alimentation (Accessoire) Câble HDMI (Accessoire)FRANÇAIS

AVANT D’UTILISER LE MONITEUR 9

[Montage et démontage du Cache-câble] Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. < Démontage > Retirez les vis du cache câbles et retirez celui-ci du moniteur. < Installation > Connectez les câbles, placez le cache câbles et xez le fermement avec une vis. Cache-câble Vis VisFRANÇAIS

Procédure pour allumer l’équipement (ON) Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

Logiciel du Pilote de l’écran tactile Le Logiciel du Pilote de l’écran tactile peut ne pas démarrer quand vous allumez votre micro ordinateur en appuyant sur l’écran tactile. Le Logiciel du Pilote de l’écran tactile peut ne pas démarrer suivant le mode d’économie d’énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d’économie d’énergie.

Pour plus d’informations sur le téléchargement du pilote pour votre moniteur ŕ écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.

Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez contacter votre revendeur.

Fréquences du signal Passez aux fréquences souhaités détailles à la page 33 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows XP/Vista/7/8/8,1/10 Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows XP/Vista/7/8/8,1/10. Le chier d’information pour les moniteurs iiyama sous Windows XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com NOTEZ

Vista XP Fonctions de souris par défaut*

Appuyez sur le Numérisateur*

Tactilement avec Windows7*

2K Windows CE XP Embedded Mac OS X Linux Fonctions de souris par défaut*

Appuyez sur le Numérisateur*

Tactilement avec Windows7*

Fonctions de souris par défaut (Click, déplacement, double click et click-droit)

Appuyez sur le Numérisateur (Click, déplacement et sélection, double click, click droit et aperçu visuel)

Numériser tactilement avec Windows 7

Appuyez sur Paramètres d'entrée en mode double écran. Connectez d'abord le moniteur principal à l'ordinateur. Définissez le Panneau de configuration > Matériel et audio > Paramètres du Tablet PC > A󰀩chage > Conguration. Après le réglage du premier moniteur, connectez un deuxième moniteur et effectuez la conguration de la même manière que pour le premier. Les moniteurs fonctionnent en mode double écran, le contrôle tactile n'est pas pris en charge sur deux moniteurs en même temps. Le contrôle tactile ne peut être e󰀨ectué que sur un seul moniteur. Le message suivant apparaîtra à l'écran. Veuillez suivre les instructions.FRANÇAIS

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation gurant à la page 33 an de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 18, AJUSTEMENTS DE L’ÉCRAN .

Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches / . Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré. Utilisez ensuite les touches SELECT pour mettre en surbrillance l’icône du réglage souhaité. Utilisez ensuite les touches

poure󰀨ectuerlesajustementsouréglagesappropriés. Appuyez la touche MENU pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît après le délai déni pour l’OSD Delai D'inactivite.

Vous pouvez également utiliser la touche MENU pour retourner au Menu précédent et fermer la fenêtre OSD.

Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.

Les ajustements pour Position-H/V, Dimension H et Amende sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. Par exemple, pour corriger la position verticale, sélectionnez l’élément Conguration Image du Menu. Puis, sélectionnez Position-V en utilisant les touches SELECT. Utilisez ensuite les touches

pour corriger la position verticale. La position verticale de l’image entière doit changer pendant que vous e󰀨ectuez l’opération. Appuyez la touche MENU pour nir et les modications sont enregistrées en mémoire. NOTEZ Image Advancée OSD OptionContrasteLuminositéPosition-HPosition-VAmendeDimension HAuto AjustezPosition-VImage Advancée OSD OptionFRANÇAIS

MODE VERROUILLAGE : A󰀩cher les entrées VGA, HDMI et DisplayPort quand le moniteur est allumé, puis appuyer sur le bouton MENU et le bouton en même temps.

• Le menu OSD ne s'a󰀩che pas lorsque l'OSD est bloqué. Appuyer une nouvelle fois sur le bouton MENU et le bouton en même temps. Ensuite, le Menu OSD est a󰀩ché. Direct Ajustement Problème / Option OSD POWER Inactive Active Le bouton d'alimentation est verouillé. Le bouton d'alimentation est deverouillé. Inactive Active Le Menu OSD est verouillé. Le Menu OSD est deverouillé.

Désactivation de la fonction « TACTILE » ON: Appuyez et maintenez simultanément les touches MENU et SELECT lorsque le menu ne s'a󰀩che pas; le massage « FONCTION TACTILE DÉSACTIVÉE » apparaîtra dans le coin supérieur droit de votre écran. OFF: Appuyez et maintenez simultanément les touches MENU et SELECT pendant environ 5 secondes lorsque le menu ne s'a󰀩che pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaisse. Lorsque la fonction de verrouillage est activée et qu'il n'y a pas de signal (mode veille), une pression sur la touche menu a󰀩che le menu de sélection des entrées et permet la sélection des entrées. NOTEZFRANÇAIS

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux.

Pour les meilleurs résultats, utilisez Autoréglage avec la mire d’ajustement. Voir la section AJUSTEMENTS DE L’ÉCRAN page 18.

Entrée analogique seulement.Lous pouvez éviter la page de Menu et a󰀩cher directement l’échelle d’ajustement en suivant la manipulation suivante. Contraste : Appuyez la touche lorsque le Menu n’est pas a󰀩ché. Luminosité : Appuyez la touche lorsque le Menu n’est pas a󰀩ché. Direct Direct MENU DES PARAMÈTRES DE RÉGLAGE Amende* 2,4 PhaseDimension H* 2,4 ClockTrop à gaucheTrop à droiteTrop basseTrop hautePosition-H* H-PositionPosition-V* V-PositionTrop étroiteTrop largePour corriger le scintillement des caractères ou des lignesAuto Ajustez* 3,4 Auto AdjustAjustement de Position-H/V, Dimension H et Amende automatiquement.Image Advancée OSD OptionContrasteLuminositéPosition-HPosition-VAmendeDimension HAuto Ajustez Image Picture DirectFRANÇAIS

UTILISATION DU MONITEUR 15

Température de couleurRouge Vert Bleu Netteté User Image Advancée OSD Option Ajustement Problème / Option Touche correspondante Blanc verdâtre Blanc jaunâtre Vert Rouge Trop faible Trop fort User Blanc rougeâtre Blanc bleuâtre9300 Température de couleur Color Temp

Bleu Netteté Sharpness Vous pouvez changer la qualité de l’image de 0 à 100 (Lisse à Nette). Appuyez la touche pour changer la qualité de l’image dans l’ordre croissant. Appuyez la touche pour changer la qualité de l’image dans l’ordre décroissant. Ajustement de la qualité de I’image à desrésolutions inférieur à 1280 x 800(ProLite TF1015MC) / 1024 x 768(ProLite TF1215MC / ProLite TF1515MC) / 1920 x 1080(ProLite TF1615MC / ProLite TF2215MC / ProLite TF2415MC). Vous pouvez modier la qualité de I’image. Advancée AdvancedFRANÇAIS

16 UTILISATION DU MONITEUR

OSD Delai D'inactivite OSD Timeout OSD Postion-H OSD H-Postion OSD trop à gauche OSD trop à droite OSD trop basse OSD trop haute Vous pouvez régler la durée d’a󰀩chage de l’OSD entre 5 et 60 secondes. Ajustement Problème / Option Touche correspondante OSD Postion-V OSD V-Postion User Touch SwitchNormalOSD Delai D'inactiviteOSD PositionOSD Position-HOSD Position-V Image Advancée OSD Option OSD OSD OSD Postion OSD Postion Vous pouvez paramétrer les position OSD. User (Sup. gauche / Inf. Gauche / Sup. Droite / Inf. droite / Centre) Touch Switch * Touch Switch Normal Glove Through-Glass Contact normal (avec les mains libres ou un stylet de pointage) Contact avec main gantée (Epaisseur du support + 2mm) Contact au travers de la vitre (Epaisseur du support + 6mm)

• Veuillez allumer l’appareil et régler le Touch Switch (commutateur tactile) quand l’installation du Moniteur est terminée. La mise sous tension et si vous réglez le Touch Switch (commutateur tactile) avant l’installation du moniteur, cela peut entrainer un mauvais alignement, voire un mauvais fonctionnement de la calibration tactile.FRANÇAIS

UTILISATION DU MONITEUR 17

Langue Language English Deutsch Anglais Allemand Français Français Japonais Italiano Italien Chinois simplié Español Espagnol Chinois Traditionnel Sélection du signal Source Select Toutefois il sera automatiquement choisi quand juste une source emploie. La source d’entrée est xe, non choisie automatiquement si VGA, HDMI et DisplayPort qui sont choisis. Sélectionnez l’entrée analogique. Sélectionnez l’entrée numérique(HDMI). VGA HDMI NOTEZ Rechercher une source d'entrée disponible et sélectionner automatiquement. Auto Lous pouvez éviter la page de Menu et a󰀩cher directement l’échelle d’ajustement en suivant la manipulation suivante.

Sélection du signal : Appuyez la touche pendant environ 5 secondes successivement lorsque le SELECT Menu n’est pas a󰀩ché. En appuyant sur le bouton SELECT pendant le mode veille, le menu Source Selected (choix de la source) sera a󰀩ché. Direct Direct Sélectionnez l’entrée numérique(DisplayPort).DP Restauration Reset Les données préréglées à l’usine sont restaurées. Ajustement Problème / Option Touche correspondante RestaurationLangueSélection du signalMode D'affichage Logo FactoryFrançais VGA Oui Image Advancée OSD Option Option Option Mode D'a󰀩chage Display Mode Factory Factory NOTEZ Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement. A󰀩che les informations sur le signal d’entrée actuel de la carte graphique dans votre ordinateur. Non Oui Retourne au Menu.

Cette fonction est uniquement pour la maintenance et de ce fait n’est pas disponible.FRANÇAIS

Les différents calibrages de l’écran sont décrits dans ce manuel pour permettre de régler la position de l’image, minimaliser le scintillement et ajuster la netteté an d’adapter l’a󰀩chage au type d’ordinateur que vous utilisez.

ProLite TF1015MC : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1280 x 800, mais ne peut pas afficher les meilleurs résultats à moins de 1280 x 800 car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est alors recommandée en utilisation normale.

ProLite TF1215MC / ProLite TF1515MC : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1024 x 768, mais ne peut pas a󰀩cher les meilleurs résultats à moins de 1024 x 768 car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est alors recommandée en utilisation normale.

ProLite TF1615MC / ProLite TF2215MC / ProLite TF2415MC : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1920 x 1080, mais ne peut pas afficher les meilleurs résultats à moins de 1920 x 1080 car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est alors recommandée en utilisation normale.

L’a󰀩chage de texte ou des lignes sera ou ou irrégulier en épaisseur quand l’image est étirée, ce qui est dû au processus de l’élargissement de l’écran.

Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur plutôt qu’avec les logiciels ou les outils de l’ordinateur.

Procédez aux ajustements après au moins 30 minutes de travail du moniteur.

Des réglages supplémentaires peuvent être nécessaires après l’ajustement automatique selon la résolution ou la fréquence de signal utilisée.

L’ajustement automatique peut ne pas fonctionner correctement quand l’image a󰀩chée est autre que la mire d’ajustement de l’écran. Dans ce cas, un réglage manuel est nécessaire. L’écran peut être ajusté de deux manières : soit par ajustement automatique de la Postion, de la Dimension H et l’Amende, soit par ajustement manuel de chaque de ces fonctions. Effectuez l’ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l’écran est ou ou scintille, ou l’image n’est pas cadrée correctement à l’écran après l’ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l’aide de la mire d’ajustement de l’écran (Test bmp) que l’on peut télécharger depuis le site Web iiyama (https://iiyama.com). Ajustez l’a󰀩chage en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique comment e󰀨ectuer les réglages sous Windows

OS. A󰀩chezl’imageàlarésolutionoptimale. Ouvrez le Test.bmp (mire d’ajustement de l’écran) comme papier peint.

Consultez la documentation appropriée pour le faire.

Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. [Mire d’ajustement] Mire zébrée Barre de couleur Cadre de l’image Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée analogique est sélectionnée. NOTEZFRANÇAIS

UTILISATION DU MONITEUR 19

1) Ajustez la Position-H de sorte que le côté gauche de l’écran soit sur le bord gauche

Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant l’ajustement de la Dimension H, revenez aux étapes 1) et 2).

Une autre manière de faire le réglage de la Dimension H est d’ajuster les motifs zébrés verticaux de la mire.

L’image peut scintiller pendant l’ajustement de la Dimension H, la Position-H et la Position-V.

Dans le cas où l’image serait plus grande ou plus petite que la zone d’a󰀩chage après le réglage de la Dimension H, répétez les étapes à partir de l’étape .

2) Etirez le côté droit de l’écran vers le bord droit de l’écran en réglant la Dimension H.

E󰀨ectuerleréglageautomatique.(AutoAjustez) Ajustez l’image manuellement en suivant les instructions ci-dessous lorsque l’écran estouou scintille,oubienl’imagen’estpascadréecorrectementaprès un ajustement automatique. Ajustez la Postion-V de sorte que le haut et le bas de l’image soient bien cadrés à l’écran. NOTEZFRANÇAIS

En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran, répétez les étapes et car l’ajustement de la Dimension H peut ne pas avoir été e󰀨ectué correctement.

Réglez la Position- H si la position horizontale s’est déplacée pendant le réglage de l’Amende. Réglez la luminosité et la couleur pour obtenir l’image souhaitée après avoir complété le calibrage de la Dimension H et de l’Amende. Une fois les réglages terminés, remettez votre papier peint favori. Ajustez l’Amende e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d’ajustement. NOTEZFRANÇAIS

Mode veille Quand le signal vidéo de l’ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 1,5W*. L’écran devient noir. À partir du mode veille, l’image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris. Ce produit dispose de la fonction veille. Lorsque votre ordinateur n'est pas utilisé, la fonction veille réduit automatiquement la consommation électrique de l'écran. Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est congurée par le système d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette conguration.

• Lorsque les périphériques USB ne sont pas connectés.FRANÇAIS 22 DEPANNAGE L’image n’apparaît pas.

Le boitier d'alimentation est fermement tenu à son connecteur.

Le câble d’alimentation est fermement branché dans l’emplacement du boitier d’alimentation.

Le câble d’alimentation est-il correctement branché ?

L’interrupteur marche-arrêt est-il sur ON ?

Vérier à l’aide d’un autre appareil que la prise secteur fonctionne.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Si le moniteur est en mode veille , toucher la souris ou l’écran. L’écran n’est pas synchronisé.

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran n’est pas centré.

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran est trop lumineux ou trop sombre. L’écran tremble.

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? DEPANNAGE Problème Contrôle En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1. E󰀨ectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème

rencontré. Si le moniteur n’a󰀩che pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la

section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être

corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. L’écran tactile ne répond pas.

Avez-vous verié que le câble USB est bien connecté à sa che ?

Avez-vous verié que le pilote est bien installé ? Aucune action au toucher (pas de changement de position)

Avez-vous verifié que la fonction de calibration a été installée convenablement ?FRANÇAIS

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.FRANÇAIS 24 ANNEXE ANNEXE Design et specications techniques peuvent etre sujets à modications, sans préavis. CARACTÉRISTIQUES TECHNIQUES : ProLite TF1015MC

Lorsque les périphériques USB ne sont pas connectés.

Conforme au standard de IP65 : Seulement la face avant

Cache-câble non compris. NOTEZ ProLite TF1015MC-B2 ProLite TF1015MC-B2 A ProLite TF1015MC-B2 B Ecran Tactile Système d’a󰀩chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 10,1" Panneau LCD La technologie des panneaux MVA Taille Diagonale: 10,1" (25,7cm) Taille du point 0,1695 mm H × 0,1695 mm V Luminosité 500cd/m

(Typique: Sans écran tactile), 450cd/m

(Typique: Avec Ecran tactile) 400cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) 370cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) Rapport de contraste 1300 : 1 (Typique) Angle de vue Horizontal: 170 degrés, Vertical: 170 degrés (Typique) Temps de réponse 25ms (Noir, blanc, noir, Typique) Couleurs a󰀩chées Environ 16,2 millions Fréquence de synchronisation Horizontale : 31,4-49,7 kHz, Verticale : 60 Hz Résolution maximale 1280 × 800, 1,0 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Connecteur du Tablette de Contrôle Externe RJ45 Taille d’écran maximale 216,96 mm L × 135,60 mm H / 8,5" L × 5,3" H Alimentation 12VDC, 1 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60Hz ou 50-60Hz Puissance absorbée*

×P) 1,4kg / 3,1lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) Homologation CE, UKCA, EAC, cULus, IP65* 2FRANÇAIS

Lorsque les périphériques USB ne sont pas connectés.

Conforme au standard de IP65 : Seulement la face avant

Cache-câble non compris. NOTEZ ProLite TF1215MC-B1 ProLite TF1215MC-B1 A Ecran Tactile Système d’a󰀩chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière >85% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 12,1" Panneau LCD La technologie des panneaux La technologie IPS Taille Diagonale: 12,1" (31,0cm) Taille du point 0,24 mm H × 0,24 mm V Luminosité 540cd/m

(Typique: Sans écran tactile), 450cd/m

(Typique: Avec Ecran tactile) 305cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) 205cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) Rapport de contraste 1000 : 1 (Typique) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse 25ms (Noir, blanc, noir, Typique) Couleurs a󰀩chées Environ 16,2 millions Fréquence de synchronisation Horizontale : 31,4-60,0 kHz, Verticale : 57-63 Hz Résolution maximale 1024 × 768, 0,8 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Connecteur du Tablette de Contrôle Externe RJ45 Taille d’écran maximale 245,76 mm L × 184,32 mm H / 9,7" L × 7,2" H Alimentation 12VDC, 1,5 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 47-63Hz Puissance absorbée*

×P) 2,09kg / 4,6lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité

à 60°C / -4 à 140°F 20 à 80% (sans condensation)

à 60°C / -4 à 140°F 10 à 90% (sans condensation) Homologation CE, UKCA, EAC, cULus, IP65* 2FRANÇAIS 26 ANNEXE CARACTÉRISTIQUES TECHNIQUES : ProLite TF1515MC

Lorsque les périphériques USB ne sont pas connectés.

Conforme au standard de IP65 : Seulement la face avant NOTEZ ProLite TF1515MC-B2 ProLite TF1515MC-B2 A ProLite TF1515MC-B2 B Ecran Tactile Système d’a󰀩chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 15" Panneau LCD La technologie des panneaux

(Typique: Sans écran tactile), 315cd/m

(Typique: Avec Ecran tactile) 300cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) 280cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) Rapport de contraste 800 : 1 (Typique) Angle de vue Horizontal: 160 degrés, Vertical: 150 degrés (Typique) Temps de réponse 8ms (Noir, blanc, noir, Typique) Couleurs a󰀩chées Environ 16,2 millions Fréquence de synchronisation Horizontale : 31,4-60,0 kHz, Verticale : 56-75 Hz Résolution maximale 1024 × 768, 0,8 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Connecteur du Tablette de Contrôle Externe RJ45 Taille d’écran maximale 304,1 mm L × 228,1 mm H / 12,0" L × 9,0" H Alimentation 12VDC, 1,5 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60Hz ou 50-60Hz Puissance absorbée*

16W typique Mode veille: 1,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 364,0 × 291,0 × 41,5mm / 14,3 × 11,5 × 1,6 " (L×H×P) 2,9kg / 6,4lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) Homologation CE, UKCA, EAC, cULus, IP65* 2FRANÇAIS

Lorsque les périphériques USB ne sont pas connectés.

Conforme au standard de IP65 : Seulement la face avant NOTEZ ProLite TF1615MC-B1 Ecran Tactile Système d’a󰀩chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 15,6" Panneau LCD La technologie des panneaux IPS (In-Plane-Switching) Taille Diagonale: 15,6" (39,5cm) Taille du point 0,17925 mm H × 0,17925 mm V Luminosité 450cd/m

(Typique: Sans écran tactile), 405cd/m

(Typique: Avec Ecran tactile), 245cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) Rapport de contraste 1000 : 1 (Typique) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse 25ms (Typique) Couleurs a󰀩chées Environ 16,2 millions Fréquence de synchronisation Horizontale : 31,5-67,5 kHz, Verticale : 56-60 Hz Résolution maximale 1920 × 1080, 2,1 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Connecteur du Tablette de Contrôle Externe RJ45 Taille d’écran maximale 345,2 mm L × 194,6 mm H / 13,6" L × 7,7" H Alimentation 12VDC, 1,5 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60Hz ou 50-60Hz Puissance absorbée*

18W typique Mode veille: 1,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 398,5 × 246,0 × 42,0mm / 15,7 × 9,7 × 1,6 " (L×H×P) 2,5kg / 5,4lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) Homologation CE, UKCA, EAC, cULus, IP65* 2FRANÇAIS 28 ANNEXE CARACTÉRISTIQUES TECHNIQUES : ProLite TF2215MC

Lorsque les périphériques USB ne sont pas connectés.

Conforme au standard de IP65 : Seulement la face avant NOTEZ ProLite TF2215MC-B2 ProLite TF2215MC-B2 A ProLite TF2215MC-B2 B Ecran Tactile Système d’a󰀩chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 22" Panneau LCD La technologie des panneaux IPS Taille Diagonale: 21,5" (54,6cm) Taille du point 0,24795 mm H × 0,24795 mm V Luminosité 350cd/m

(Typique: Sans écran tactile), 315cd/m

(Typique: Avec Ecran tactile) 230cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) 200cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) Rapport de contraste 1000 : 1 (Typique) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse 14ms (Noir, blanc, noir Typique) Couleurs a󰀩chées Environ 16,7 millions Fréquence de synchronisation Horizontale : 31,4-82,0 kHz, Verticale : 56-75 Hz Résolution maximale 1920 × 1080, 2,1 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Connecteur du Tablette de Contrôle Externe RJ45 Taille d’écran maximale 476,064 mm L × 267,786 mm H / 18,7" L × 10,5" H Alimentation 12VDC, 2 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60Hz ou 50-60Hz Puissance absorbée*

19W typique Mode veille: 1,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 520,0 × 315,0 × 42,5mm / 20,5 × 12,5 × 1,7 " (L×H×P) 4,4kg / 9,7lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) Homologation CE, UKCA, EAC, cULus, IP65* 2FRANÇAIS

Lorsque les périphériques USB ne sont pas connectés.

Conforme au standard de IP65 : Seulement la face avant NOTEZ ProLite TF2415MC-B2 ProLite TF2415MC-B2 A ProLite TF2415MC-B2 B Ecran Tactile Système d’a󰀩chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 23,8" Panneau LCD La technologie des panneaux

(Typique: Sans écran tactile), 315cd/m

(Typique: Avec Ecran tactile) 210cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) 175cd/m

(Par défaut / Économie d'énergie, Avec Ecran tactile) Rapport de contraste 3000 : 1 (Typique) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse 16ms (Noir, blanc, noir Typique) Couleurs a󰀩chées Environ 16,7 millions Fréquence de synchronisation Horizontale : 31,4-82,0 kHz, Verticale : 56-75 Hz Résolution maximale 1920 × 1080, 2,1 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Connecteur du Tablette de Contrôle Externe RJ45 Taille d’écran maximale 527,04 mm L × 296,76 mm H / 20,7" L × 11,7" H Alimentation 12VDC, 2,5 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60Hz ou 50-60Hz Puissance absorbée*
