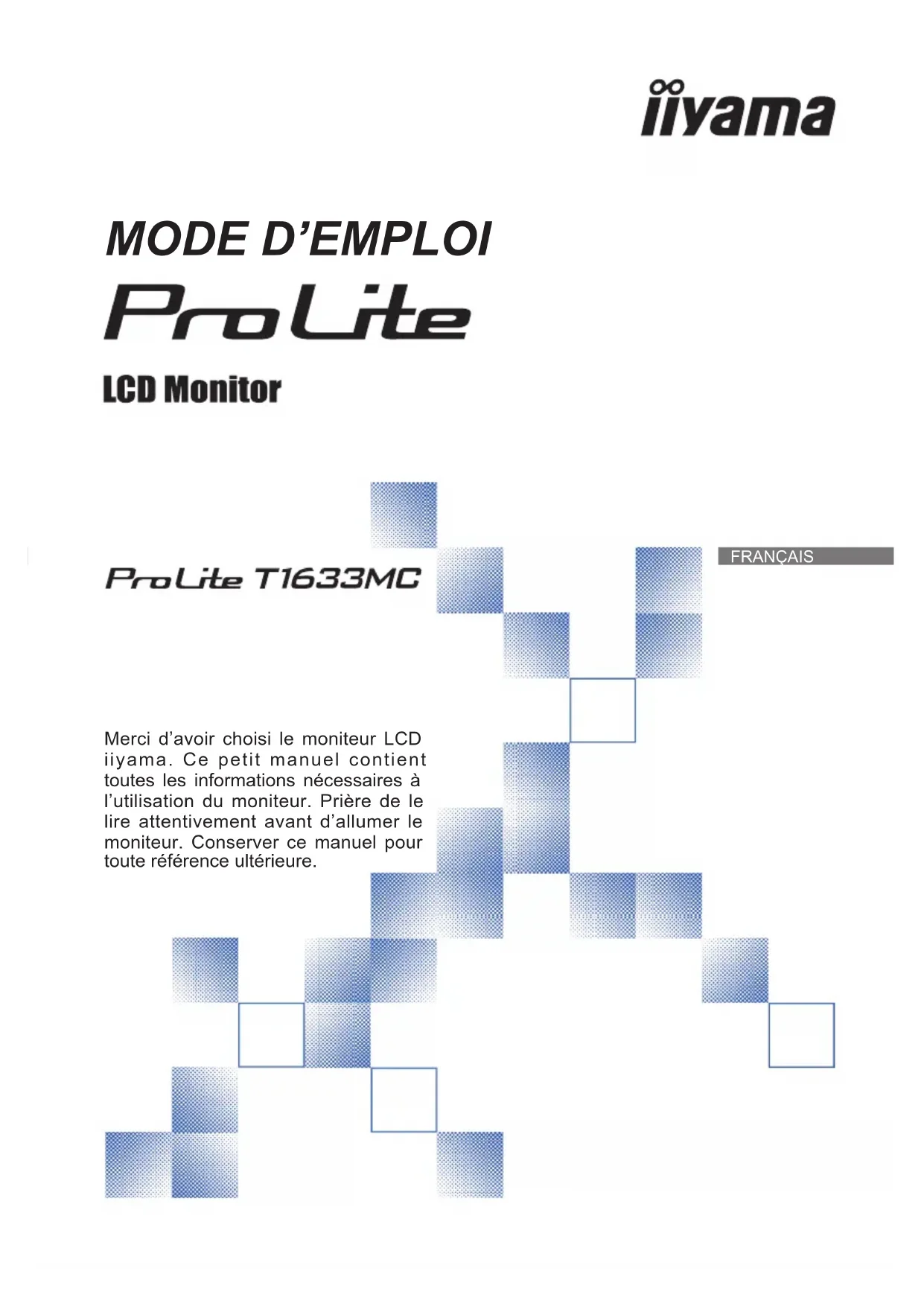

MODE D'EMPLOI ProLite T1633MCB1 IIYAMA

Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.FRANÇAIS

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE. ATTENTION Ce produit est de type ‘A’. Dans le cadre d’une utilisation dans un environnement domestique, ce produit peut créer des interférences. Il est conseillé à l’utilisateur de prendre les mesures nécessaires. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : PLT1633M

Nousnousréservonsledroitdemodierlescaractéristiquesdenosproduitssanspréavis.

Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

Numéro d’enregistrement Eprel T1633MC-B1 : 403747FRANÇAIS Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

AVERTISSEMENT MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON MONITEUR PRES DE L’EAU N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vousquelemoniteurfonctionneàlatensiond’alimentationsecteurspéciée.L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique. UTILISATION DE L’ADAPTATEUR SECTEUR ET DE SES ACCESSOIRES Lorsque vous utilisez un adaptateur secteur non fourni en standard, cela peut générer de la fumée carlevoltageoulapolaritéseraitdi󰀨érentedumodèleinitial.

NE PAS DEMONTER L’ADAPTATEUR SECTEUR

Démonter l’adaptateur secteur peut vous exposer à un incendie ou bien un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objettropprocheand’évitertoutrisqued’incendie.Pourassurerunecirculationd’airsu󰀩sante, installer le moniteur à 10cm environ du mur. En enlevant le pied, les slots de ventilation à l’arrière dumoniteur peuvent se bloquer. Ceci peut entraînerune surchau󰀨e et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Avant de déplacer le moniteur, désactivez la touche d'alimentation, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

And’éviterlesaccidents,nousvousrecommandonsde débrancher votre moniteurs’iln’estpas utilisé pendant une longue période. TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Pour déconnecter l’adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vousque l’ordinateur soitsu󰀩sammentrobustepour supporter lepoidscarcela pourrait engendrer des dommages à votre ordinateur.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. ATTENTION AUTRESFRANÇAIS

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. SERVICE CLIENT Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement.

Laluminositépeutêtrelégèrementinégaleselonlacongurationdebureauutilisée.

En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peutsubsisteraprèsunnouvela󰀩chage,silamêmeimageaétéa󰀩chéependant desheures.Danscecas,l’a󰀩chageestrétablilentementenchangeantd’imageouen éteignant l’écran pendant des heures. REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) NOTEZ

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour protéger la surface de l'écran tactile, ne pas gratter ou frotter l'écran avec un objet dur.

Ne jamais utiliser de solvants suivants. Ceux-ci peuvent endommager le boîtier et la surface de l'écran tactile : Nettoyant abrasif, cire, solvant acide ou alcalin

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture. BOITIER Eliminerles tâches àl’aide d’un chi󰀨on légèrement humide et d’un détergent doux, puisessuyerleboîtieràl’aided’unchi󰀨onsecetpropre. ECRAN TACTILE La surface de l'écran tactile peut être nettoyée avec un chiffon doux et propre, humidiéavecunnettoyantdouxpour laverlesvitresou avecunmélanged'eau et d'alcool isopropylique dans la proportion 50/50. ENTRETIEN AVERTIS- SEMENT NOTEZ NOTEZFRANÇAIS

Résolutions prises en charge jusqu’à 1366 × 768

Contraste élevé 500:1 (Typique) Luminosité 300cd/m² (Typique), 255cd/m² (avec ecran tactile)

Réduct. lumière bleue

Lissage numérique des caractères

Conforme au Plug & Play VESA DDC2B Conforme à Windows

Conforme au standard de IP54 (Seulement la face avant)

Trou clé pour verrouillage de sécurité

Environnement tactile sous Windows 7/8/8,1/10 Les applications tactiles de base peuvent fonctionner sous Windows 7/8/8,1/10. Cependant, leur fonctionnement et performance ne peuvent pas être garantis étant donné certaines limites qui sontdéjàconrmées.Nousvousprionsdeprendrenotedeceslimitations. Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le moniteur. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Câble d’alimentation*

Vis pour Socle du pied (4pcs)

Vis pour Cache câble (2pcs)

Guide de démarrage rapide

• 1. La puissance nominale du câble fourni est de 10A/125V. En cas d’utilisation à une tension supérieure, utiliser un câble d’alimentation ayant une puissance nominale de 10A/250V. Cependant, Toutes garanties seront exclu pour tous problèmes ou dommages causés par un Câble d’alimentation non fournis par IIYAMA.

2. Alimentation électrique externe

Nom et type de Adaptateur CA : ADPC1245, TPV ELECTRONICS(FUJIAN) CO., LTD.

3. Un câble d’alimentation supérieur ou égal à la Norme H05VVF, 3G, 0,75mm²

doit être utilisé.FRANÇAIS

AVANT D’UTILISER LE MONITEUR 5

Des dégâts permanents peuvent apparaitrent si vous utlisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile. Ceci entrainera un refus systématique de prise sous garantie. Nous recommandons d' utliser un stylet en plastique (bout d' un diamètre supérieur ou égal à 0,8mm) ou bien directement avec son doigt.

REMARQUES PARTICULIERES SUR LES DALLES TACTILES

Quand vous faites du montage mural, tenant compte de l’épaisseur de la base de montage, serrer les vis M4 (4 pièces) avec une longueur de 8mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur. MONTAGE MURAL AVERTIS- SEMENT Visserie chassis Montage

Ce produit n'a pas été conçu pour être utilisé dans un environnement à haute température. Si le produit est placé dans un boitier externe, vous devez assurer une ventilation su󰀩santepourmaintenirlatempératureadéquateàlaspécicationduproduit.

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.

Ne heurtez pas le moniteur, cela pourrait l’endommager.

Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages. ATTENTION <Installation> Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Installez le socle sur le pied du moniteur. Utilisezlesvisdepoucefourniaveclemoniteurpourxerlesocleavelepieddumoniteur. <Retrait> Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Enlevez les vis de pouce pour détacher le socle du pied du moniteur. VisdepoucepourlaxationdeSocledupied Socle du PiedFRANÇAIS

<Façade> <Arrière> Passage des câbles Connecteur USB en aval (USB : 5V, 500mA) Connecteur USB en amont (USB) Trou clé pour verrouillage de sécurité Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission. Connecteur de VGA (VGA) Connecteur de HDMI (HDMI) Connecteur de DisplayPort (DP) Connecteur pour Adaptateur CA ( : Courant continu, DC-IN) Voyant d’alimentation Vert : Fonctionnement normal Orange : Mode veille Touche Auto / Sélection Entrée (AUTO) * Touche – / Eco ( – ) * Touche + / Réd. de lum. Bleue ( + ) * Touche Menu (MENU) Touche d’alimentation ( )

Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Brancher l’ordinateur au moniteur à l’aide du câble le câble USB. Connectez le câble HDMI au moniteur et à l’appareil AV lorsque vous utilisez un équipement AV compatible avec une connexion HDMI. Branchez le Câble d’alimentation au Adaptateur CA. Connectez le tout à votre moniteur, puis à votre prise électrique. Allumez votre écran et votre ordinateur.

Assurez-vous que l’installation du bâtiment dispose d’un disjoncteur de 120/240V, 20A (maximum).

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

S’assurer que les connecteurs du câble de signal sont correctement serrés.

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile. NOTEZ [Exemple de connexion] <Arrière> Ordinateur Câble USB (Accessoire) Câble d’alimentation (Accessoire) Adaptateur CA (Accessoire) Câble VGA (Non fournis)* Équipement audio et visuel etc. Câble HDMI (Accessoire) Câble DisplayPort (Accessoire)

• Le câble VGA n'est pas fourni avec le moniteur. Si vous utilisez un câble VGA de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée VGA.FRANÇAIS

AVANT D’UTILISER LE MONITEUR 9

[ Montage de Cache Câble ] Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Étape 1 Passage des câbles Étape 2 Vis à mainCache câble Comme indiqué à l'étape 1, connectez les câbles et placez-les dans le passage des câbles. Comme indiqué à l'étape 2, placez lecachecâbleetxez-lefermement avec les vis à main.

Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face.

Tenez le socle pour ne pas renverser le moniteur lorsque vousmodiezsonorientation.

Vous pouvez régler l’angle du moniteur jusqu’à 90 degrés vers le haut et 25 degrés vers le bas.

Nepastoucherl’écrand’a󰀩chageau changement d’angle. Cela pourrait endommager ou casser l’écran.

Une attentionparticulère estrecquiseande ne pas vous coincer un doigt ou une main lors du changement d’angle. NOTEZFRANÇAIS

Pourplusd’informationssurletéléchargementdupilotepourvotremoniteurŕécran tactile, veuillez vous connecter au site Web indiqué ci-dessus.

Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez contacter votre revendeur.

Fréquences du signal Passez aux fréquences souhaités détailles à la page 27 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows Vista/7/8/8,1/10 Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows Vista/7/8/8,1/10.

Procédure pour allumer l’équipement (ON) Allumez votre moniteur en premier, ensuite allumez votre ordinateur. NOTEZFRANÇAIS

Multi-Touch Ce moniteur est conforme à la norme VESA DDC2B. (Compatible Plug & Play) La fonction Multi-Touch fonctionne sur Windows7/8/8,1/10 en connectant le moniteur à un ordinateur compatible DDC2B avec le câble USB fourni.

Systèmes d’exploitation compatibles tactile : Version Système d'exploitation (Windows) Windows Win 10 Win8/8,1 Win7 Types de contact supportés Multi-touch Notez Pilote Windows inbox (Pas besoin de pilote tactile) Version Système d'exploitation (Linux Distribution) Android Linux 7,0 6,0 5,0 - 5,1 4,0 - 4,4 Types de contact supportés Multi-touch Version du noyau prise en charge 4,4 3,18 3,0 - 3,14 3,0 - 4,4 Notez Pilote compatible Multi-touch Pilote compatible Multi- touch pour la plupart des versions 3,0 supérieures au noyau Version Système d'exploitation (Mac OS) Mac OS 10,9 (Mavericks) 10,10 (Yosemite) 10,11 (El Capitan) 10,12 (Sierra) 10,13 (High Sierra) Types de contact supportés Single-touch Notez Similaire à à l'utilisation tactile Apple :

doigt : Bureau visible Similaire à à l'utilisation tactile Apple :

doigt : Bureau visible Notre Equipe Technique vous fournira le driver ainsi que le Manuel d’Utilisation. Similaire à à l'utilisation tactile Apple :

doigt : Bureau visible Notre Equipe Technique vous fournira le driver ainsi que le Manuel d’Utilisation. Notre Equipe Technique vous fournira le driver ainsi que le Manuel d’Utilisation.FRANÇAIS

Appuyez sur Paramètres d'entrée en mode double écran. Connectez d'abord le moniteur principal à l'ordinateur. Définissez le Panneau de configuration > Matériel et audio > Paramètres du Tablet PC > A󰀩chage>Conguration. Après le réglage du premier moniteur, connectez un deuxième moniteur et effectuez la congurationdelamêmemanièrequepourlepremier. Les moniteurs fonctionnent en mode double écran, le contrôle tactile n'est pas pris en charge sur deux moniteurs en même temps. Lecontrôletactilenepeutêtree󰀨ectuéquesurunseulmoniteur. Le message suivant apparaîtra à l'écran. Veuillez suivre les instructions.FRANÇAIS

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation figurant à la page 27 andedonnerlameilleureimage.Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 20, AJUSTEMENTS DE L’ÉCRAN . Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches + / –. Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches + / – pour mettre en surbrillance l’icône du réglage souhaité. AppuyezlatoucheMENUànouveau.Utilisezensuitelestouches+/–poure󰀨ectuer les ajustements ou réglages appropriés. Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît aprèsledélaidénipourlaDuréeOSD.LatoucheAUTO peut également être utilisée pour fermer rapidement la fenêtre OSD.

Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.

Les ajustements pour Position-H / -V Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. NOTEZ Parexemple,pourcorrigerlapositionverticale, sélectionnez l’élément Cong.D'imageduMenu, puis appuyez la touche MENU. Puis, sélectionnez Position-V en utilisant les touches + / –. Une page d’ajustement apparaît après l’appui sur la touche MENU. Utilisez ensuite les touches

pour corriger la position verticale. La position verticale de l’image entière doit changer pendantquevouse󰀨ectuezl’opération. AppuyezlatoucheAUTOpourniretlesmodicationssontenregistréesenmémoire. Luminosit ContrasteLuminositéi-Style Color

StandardOverdrive Arrêt ACR Arrêt OSD Quit. éplacerSélec. Entrée AUTO MENU Config. D'imageHorlogePhaseFormat ImagePosition-H

OSD Quit. éplacerSélec. Entrée AUTO MENU Position-V 50FRANÇAIS

14 UTILISATION DU MONITEUR

MENU DES PARAMÈTRES DE RÉGLAGE Ajustement Problème / Option Touche correspondante Luminosité Luminance Trop sombre Trop clair Luminosité *

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux. La Luminosité sont désactivés lorsque Eco a été sélectionné.

La i-Style Color ne peuvent pas être ajustés et sélectionnés lorsque la fonction Réd. de lum. Bleue est activée.

Quand l’Overdrive est activé, un certain niveau de conservation d’image sera causé. i-Style Color *

i-Style Color Standard Standard Pour I’environnement de fenêtre général et le réglage par défaut du moniteur. Text Text PourI’éditiondetexteetI’s󰀩chageen environnement de traitement de texte. Internet Internet Pour l’environnement d’Internet. Jeu Game Pour l’environnement de jeu de PC. Film Movie Pour l’environnementdelmetdevidéo. Sport Sports Pour l’environnement de sport. ACR Adv. Contrast Augmentation du Réglage de Ratio de Contraste.Marche On Ratio de Contraste Typique. La fonction ACR ajuste la luminosité de l’ image et augmente la ratio de contraste durant les phases d’ images animées.

La Contraste, Luminosité, Couleur, Eco, i-Style Color et Réd. de lum. Bleue ne peuvent pas être ajustés et sélectionnés lorsque la fonction ACR est activée. NOTEZ Arrêt O󰀨 Arrêt O󰀨 / -2 / -1 / 0 / +1 / +2 II améliorera le temps de réponse de nivean gris du panneaud’a󰀩chageà cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. Overdrive *

StandardOverdrive Arrêt ACR Arrêt OSD Quit.

éplacer Sélec. Entrée AUTO MENUFRANÇAIS

UTILISATION DU MONITEUR 15

Ajustement Problème / Option Touche correspondante Cong.D'image Image Setup Phase* 1,2 Phase Horloge* 1,2 Clock Trop à gauche Trop à droite Trop basse Trop haute Position-H*

Trop étroite Trop large Pour corriger le scintillement des caractères ou des lignes Config. D'imageHorlogePhaseFormat ImagePosition-H

OSD Quit. éplacerSélec. Entrée AUTO MENU Position-V

Entrée analogique seulement. Format Image Aspect Ratio

’image se dimensionne pleine

cran .Etiré Full Aspect Aspect Etire l ’image tout en gradant les proportions à l

Ajustement Problème / Option Touche correspondante Couleur * Color Temp. Vert Green Rouge Red Bleu Blue Trop faible Trop fort Utilisateur User CouleurCouleurRouge Vert Chaud

sRGBestunstandard international qui dénie et unie l’apparence des écarts de couleur entre équipement.

Vous ne pouvez pas ajuster le Contraste, Luminosité, i-Style Color et Eco sous le mode sRGB parce que ces paramètres sont verrouillés.

• La Couleur ne peuvent pas être ajustés et sélectionnés lorsque la fonction Réd. de lum. Bleue est activée. +FRANÇAIS

UTILISATION DU MONITEUR 17

Langue Language Durée OSD Timeout Vouspouvezréglerladuréed’a󰀩chagede l’OSD entre 5 et 100 secondes. Ajustement Problème / Option Touche correspondante Réglage OSD OSD Setup OSD Réglage OSDPosition-H 95Position-V 5Durée OSDLangue FrançaisQuit. éplacerSélec. Entrée AUTO MENU Activation tactile Arr. OSD English Deutsch Anglais Allemand Français Français Japonais Polski Polonais Русский Russe Nederlands Néerlandais Portugais Italiano Español Português Italien Espagnol Čeština Tchèque Position-H H. Position OSD trop à gauche OSD trop à droite OSD trop basse OSD trop haute Position-V

Fonction tactile et le concentrateur USB sont toujours opérationnels lorsque l'écran est en mode veille. Marche On Arrêt O󰀨 La Activation tactile est éteinte. Activation tactile Touch Wake Up

Direct VouspouvezéviterlapagedeMenueta󰀩cherdirectementl'écranderéglagedesoptionsparla manipulation suivante.

Sélection Entrée:AppuyezlatoucheAUTOlorsqueleMenun’estpasa󰀩ché. Direct Informations Information Ajustement Problème / Option Extra Extra Réinitialiser Reset Les données préréglées à l’usine sont restaurées. Non No Retourne au Menu. Oui Yes Sélection Entrée Input Select OSD ExtraSélection EntréeDDC/CIRéinitialiserInformationsRésolutionFréquence HFréquence VArrêt 1366(H) x 768(V)47KHz 60Hz Quit. éplacerSélec. Entrée AUTO MENU Auto Non DDC/CI DDC/CI Le DDC/CI est activé.Marche On Arrêt O󰀨 Le DDC/CI est éteint. Sélectionnez l’entrée VGA. VGA Sélectionnez l’entrée HDMI. HDMI Choisir l’Entree du Signal automatiquement. Auto Sélectionnez l’entrée DisplayPort.

OSD ExtraLogo d' ouverture LED InformationsRésolutionFréquence HFréquence V Ein 1366(H) x 768(V)47KHz 60Hz Quit. éplacerSélec. Entrée AUTO MENU Ein LelogoIIYAMAesta󰀩chélorsquelemonitorestallumé. Le logo IIYAMA n’apparaît plus lorsque le moniteur est allumé. Logo d' ouverture Opening Logo Arrêt O󰀨 Marche On LED LED La Voyant d’alimentation est allumée. Arrêt O󰀨 La Voyant d’alimentation est éteinte. Marche On A󰀩chelesinformationssurlesignald’entréeactueldelacartegraphique dans votre ordinateur. Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement. HINWEIS Eteignez le Voyant d’alimentation si la lumière vous dérange. NOTEZ NOTEZFRANÇAIS

Réglage Auto * : Appuyez et maintenez le touche AUTO durant 2 à 3 secondes lorsque le menu n’estpasa󰀩ché. Ajustement de Position-H / -V, Horloge et Phase automatiquement. Entrée analogique seulement VouspouvezéviterlapagedeMenueta󰀩cherdirectementl'écranderéglagedesoptionsparla manipulation suivante.

• Pour les meilleurs résultats, utilisez Mise Au Point avec la mire d’ajustement. Voir la section AJUSTEMENTS DE L’ÉCRAN page 20. Direct

Eco*:Appuyezlatouche–lorsqueleMenun’estpasa󰀩ché. Arrêt : Normal Mode1 : La luminosité du back-light (Retro éclairage) est réduite. Mode2 : La luminosité du back-light (Retro éclairage) est réduite plus qu’en 1. Mode3 : La luminosité du back-light (Retro éclairage) est réduite plus qu’en 2.

• Eco n'est désactivés lorsque i-Style Color, ACR ou Couleur sRGB a été sélectionné.

Réd.delum.Bleue*: Appuyezlatouche+lorsqueleMenun’estpasa󰀩ché. Arrêt : Normal Mode1 : La lumière bleu est réduite. Mode2 : La lumière bleu est réduite plus que dans le mode 1. Mode3 : La lumière bleu est réduite plus que dans le mode 2.

• Réd. de lum. Bleue n'est désactivés lorsque i-Style Color ou Couleur sRGB a été sélectionné.

Mode Verrouillage : <OSD> Restez appuyé sur la touche MENU et allumez votre moniteur lorsque celui-ci est éteint, cela vous permettra de verrouiller / déverrouiller la fonction de l’OSD. <POWER / OSD> AppuyezetmaintenezlatoucheMENUdurant10secondeslorsquelemenun’estpasa󰀩chépour verrouiller / déverrouiller la fonction de "Touche d’alimentation, OSD".FRANÇAIS

Les différents calibrages de l’écran sont décrits dans ce manuel pour permettre de régler la positiondel’image,minimaliserlescintillementetajusterlanettetéand’adapterl’a󰀩chageau type d’ordinateur que vous utilisez.

Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1366 x 768, mais ne peut pas fournir les meilleures résolutions à moins de 1366 x 768, car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale.

L’a󰀩chagedetexteoudeslignesseraououirrégulierenépaisseurquandl’imageestétirée,ce qui est dû au processus de l’élargissement de l’écran.

Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur plutôt qu’avec les logiciels ou les outils de l’ordinateur.

Procédez aux ajustements après au moins 30 minutes de travail du moniteur.

Des réglages supplémentaires peuvent être nécessaires après l’ajustement automatique selon la résolution ou la fréquence de signal utilisée.

L’ajustementautomatiquepeutnepasfonctionnercorrectementquandl’imagea󰀩chéeestautre que la mire d’ajustement de l’écran. Dans ce cas, un réglage manuel est nécessaire. L’écran peut être ajusté de deux manières : soit par ajustement automatique de la position, de la Horloge et l’Phase, soit par ajustement manuel de chaque de ces fonctions. Effectuez l’ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateuroulorsquelarésolutionaétéchangée.Sil’écranestououscintille,oul’imagen’estpas cadrée correctement à l’écran après l’ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l’aide de la mire d’ajustement de l’écran (Test.bmp) que l’on peut télécharger depuis le site Web iiyama (http://www.iiyama.com). Ajustezl’a󰀩chageensuivantlaprocédureci-dessouspourobtenirl’imagedésirée. Cemanuelexpliquecommente󰀨ectuerlesréglagessousWindows

OS. A󰀩chezl’imageàlarésolutionoptimale. Ouvrez le Test.bmp (mire d’ajustement de l’écran) comme papier peint.

Consultez la documentation appropriée pour le faire.

Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. [Mire d’ajustement] Mire zébrée Barre de couleur Cadre de l’image Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée analogique est sélectionnée. NOTEZFRANÇAIS

1) Ajustez la Position-H de sorte que le côté gauche de l’écran soit sur le bord gauche

Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant l’ajustement de la Horloge, revenez aux étapes 1) et 2).

Une autre manière de faire le réglage de la Horloge est d’ajuster les motifs zébrés verticaux de la mire.

L’image peut scintiller pendant l’ajustement de la Horloge, la Position-H et la Position-V.

Danslecasoùl’imageseraitplusgrandeoupluspetitequelazoned’a󰀩chage après le réglage de la Horloge, répétez les étapes à partir de l’étape .

2) Etirez le côté droit de l’écran vers le bord droit de l’écran en réglant la Horloge.

Appuyez sur la touche AUTO durant 2 à 3 secondes. (Réglage Auto) Ajustez l’image manuellement en suivant les instructions ci-dessous lorsque l’écran est ououscintille,oubienl’imagen’estpascadréecorrectementaprèsunRéglage Auto. Ajustez la Position-V de sorte que le haut et le bas de l’image soient bien cadrés à l’écran. NOTEZ

En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran, répétez les étapes et car l’ajustement de la Horloge peut ne pas avoir été e󰀨ectuécorrectement.

Réglez la Position-H si la position horizontale s’est déplacée pendant le réglage de l’Phase. Réglez la Luminosité et la Couleur pour obtenir l’image souhaitée après avoir complété le calibrage de la Horloge et de l’Phase. Une fois les réglages terminés, remettez votre papier peint favori. Ajustez l’Phase e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d’ajustement. NOTEZ +FRANÇAIS

Mode veille Quand le signal vidéo de l’ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 1,5W*. L’écran devient noir, et le voyant d’alimentation devient orange. À partir du mode veille, l’image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris. Ce produit dispose de la fonction veille. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglagesdesminuteurs,estconguréeparlesystèmed’exploitation.Consultezlemanueldevotre systèmed’exploitationpourdesinformationssurcetteconguration. 0 100% CONSOMMATION D’ELECTRICITE Vert Voyant d’alimentation MODE NORMAL MODE VEILLE Orange 1,5W *

• Lorsque les périphériques USB ne sont pas connectés.FRANÇAIS 24 DEPANNAGE L’image n’apparaît pas.

L'adaptateur CA est fermement tenu à son connecteur.

Le câble d’alimentation est fermement branché dans l’emplacement du boitier d’alimentation.

Le câble d’alimentation est-il correctement branché ?

L’interrupteur marche-arrêt est-il sur ON ?

Vérieràl’aided’unautreappareilquelaprisesecteurfonctionne.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Si le moniteur est en mode veille , toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran n’est pas synchronisé.

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran n’est pas centré.

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran est trop lumineux ou trop sombre. L’écran tremble.

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? DEPANNAGE Problème Contrôle En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants. 1.E󰀨ectuerlesréglagesdécritsàlasectionUTILISATIONDUMONITEURenfonctionduproblème rencontré.Silemoniteurn’a󰀩chepasd’image,allezàl’étape2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la

section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être

corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. L’écran tactile ne répond pas.

Avez-vousveriéquelecâbleUSBestbienconnectéàsache?

Avez-vousveriéquelepiloteestbieninstallé? Aucune action au toucher (pas de changement de position)

Avez-vousveriéquelafonctiondecalibrationaétéinstalléeconvenablement? (Le voyant d’alimentation ne s’allume pas) (Le voyant d’alimentation est orange) (Le voyant d’alimentation est vert)FRANÇAIS

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com pour la réutilisation de moniteur.FRANÇAIS 26 ANNEXE ANNEXE Designetspecicationstechniquespeuventetresujetsàmodications,sanspréavis. CARACTÉRISTIQUES TECHNIQUES : ProLite T1633MC-B1

Lorsque les périphériques USB ne sont pas connectés.

Conforme au standard de IP54 : Seulement la face avant NOTEZ Ecran Tactile Systèmed’a󰀩chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 85% Système de Communication USB Catégorie de taille 15,6" Panneau LCD La technologie des panneaux

(Avec Ecran tactile) Rapport de contraste 500 : 1 (Typique) Angle de vue Horizontal: 160 degrés, Vertical: 160 degrés (Typique) Temps de réponse 10ms (Gris au Gris, Typique), 6ms (Gris au Gris, par Overdrive) Couleursa󰀩chées Environ 16,7 millions Fréquence de synchronisation Horizontale : 31,4-60,3kHz, Verticale : 56-75Hz Résolution maximale 1366 × 768, 1,0 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort USB Standard USB2,0 (DC5V, 500mA) Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7Vp-p (standard), 75

13,5W typique Mode veille : 1,5W maximum, Mode éteint : 0,3W maximum Dimensions / Poids net 389,0 × 312,5 × 254,0mm / 15,3 × 12,3 × 10,0 " (L×H×P) 4,5kg / 9,9lbs (Adaptateur CA non compris) Angle d’inclinaison Haut : 90 degrés, Bas : 25 degrés Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation Homologation CE, UKCA, TÜV-Bauart, EAC, IP54* 2FRANÇAIS
