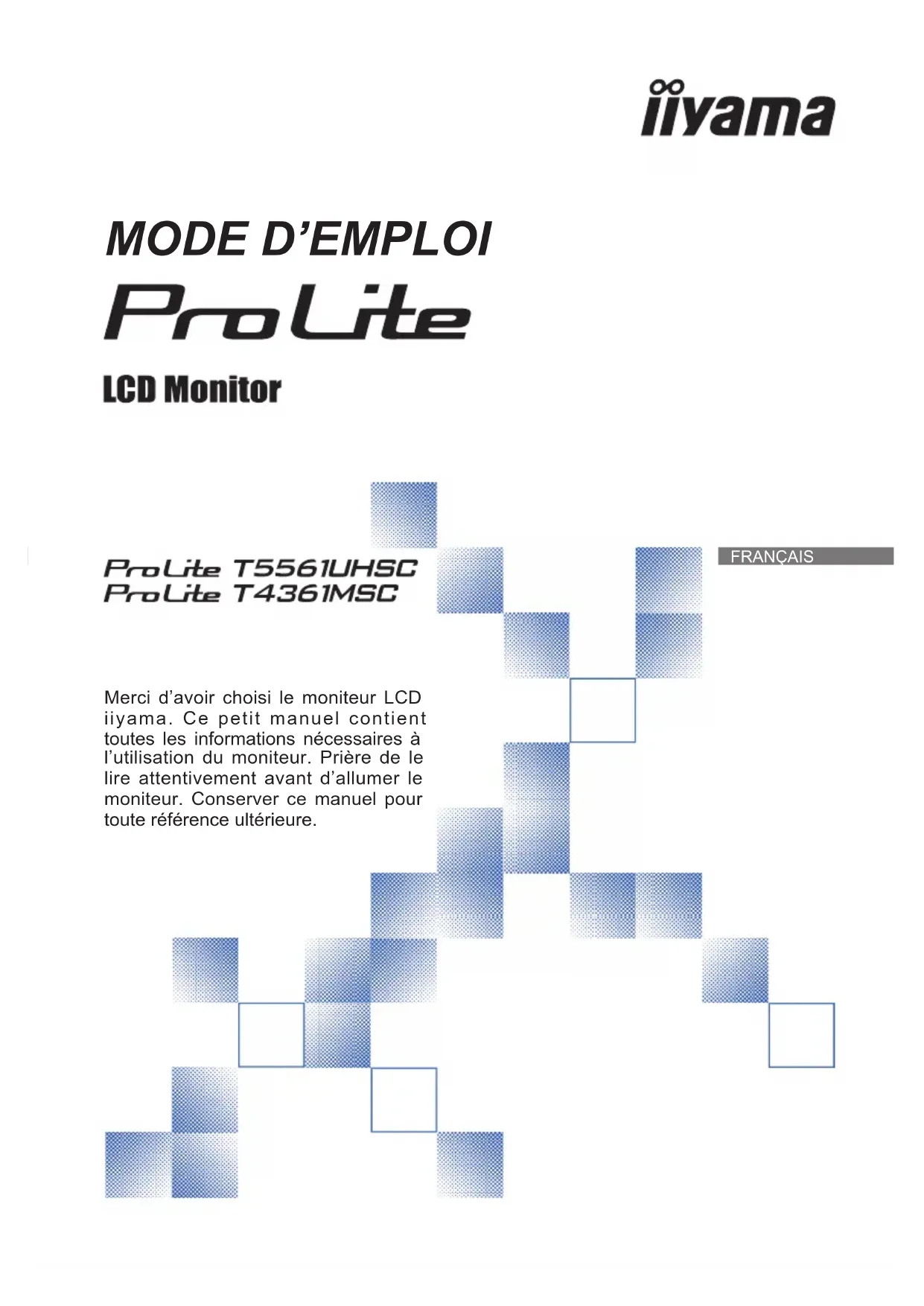

MODE D'EMPLOI T5561UHSCB1 IIYAMA

Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.FRANÇAIS

Nous nous réservons le droit de modier les caractéristiques de nos produits sans préavis.

Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE et directives RoHS 2011/65/UE. ATTENTION Ce produit est de type ‘A’. Dans le cadre d’une utilisation dans un environnement domestique, ce produit peut créer des interférences. Il est conseillé à l’utilisateur de prendre les mesures nécessaires. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : PLT5561M / PLT4361MFRANÇAIS Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

AVERTISSEMENT MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON MONITEUR PRES DE L’EAU N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spéciée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche an d’éviter tout risque d’incendie. Pour assurer une circulation d’air su󰀩sante, installer le moniteur à 10 cm environ du mur. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

An d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période. TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vous que l’ordinateur soit su󰀩samment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. ATTENTION AUTRESFRANÇAIS

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal: - Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement. - La luminosité peut être légèrement inégale selon la conguration de bureau utilisée. - En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel a󰀩chage, si la même image a été a󰀩chée pendant des heures. Dans ce cas, l’a󰀩chage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) NOTEZ

Les écrans large format n'ont pas été conçus pour une utilisation en extérieur.

Si vous utilisez un câble plus long que le câble fourni, la qualité d'image n'est pas garantie. La fonction tactile n'est pas garantie avec la longueur du câble USB au-delà de 3m.FRANÇAIS

Ce produit est conçu pour une utilisation optimale de 24 heures par jour L’a󰀩chage est compatible pour une utilisation avec en mode Paysage ou Portrait.

PERSISTANCE D’IMAGE / IMAGE FIGÉE

Il faut être conscient que tous les écrans LCD peuvent être a󰀨ectés par un e󰀨et de rémanence ou autrement appelé : « persistance d’image ». Une image résiduelle apparait sur l’écran lorsque les images statiques sont affichées pendant longtemps. La persistance de l’image n’est pas permanente, mais il faut essayer d’éviter un a󰀩chage pendant une longue durée. Pour éviter les persistances d’image, éteignez le moniteur jusqu’à la disparition de la dernière image a󰀩chée. Si une image était a󰀩chée depuis plus d’une heure, il est probable qu’il y ait une image « fantôme » ; vous devez alors éteindre le moniteur pendant une heure pour faire disparaître l’image résiduelle. Pour tous les produits LFD, iiyama recommande d’a󰀩cher les images en mouvement et utiliser un économiseur d’écran se déplaçant à intervalles réguliers chaque fois que l’écran est en veille. Vous pouvez également éteindre le moniteur lorsqu’il ne sert pas pour une prévention. Il y a également d’autres possibilités pour réduire le risque de persistance de l’image comme la fonction de FAN-(si disponible), rétro-éclairage faible et les paramètres de faible luminosité. POUR UNE UTILISATION PROLONGÉE COMME AFFICHAGE PUBLIC

Image gée sur l’écran LCD Quand une image statique est a󰀩chée pendant une longue durée, les traces de charge électriques peuvent rester près des électrodes à l’intérieur du LCD et de ce fait, une persistance d’image (fantôme) peut apparaitre. La persistance d’image n’est pas une caractéristique permanente.

Recommandations Pour éviter une image gée et promouvoir l’allongement de l’espérance de vie de votre écran, nous recommandons ce qui suit :

1. Évitez les images statiques a󰀩chées pendant de longues périodes - changer les images statiques

2. Éteignez le moniteur lorsqu’il ne sert pas avec la télécommande ou en utilisant le mode d’économie

d’énergie / fonction de gestion.

3. Lorsque le moniteur est installé dans un environnement de température ambiante élevée ou dans

un emplacement fermé, utilisez le ventilateur, un économiseur d’écran et les fonctions de faible luminosité.

4. Une ventilation convenable est requise pour toute installation de moniteur – un système de

climatisation automatique pourrait être requis dans certains cas.

5. Nous recommandons fortement l’utilisation d’un refroidissement actif avec des ventilateurs pour

des durées de fonctionnement longues ou des environnements de températures ambiantes élevées.FRANÇAIS

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. SERVICE CLIENT ENTRETIEN NOTEZ

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour protéger la surface de l'écran tactile, ne pas gratter ou frotter l'écran avec un objet dur.

Ne jamais utiliser de solvants suivants. Ceux-ci peuvent endommager le boîtier et la surface de l'écran tactile : Nettoyant abrasif, cire, solvant.

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture. BOITIER Eliminer les tâches à l’aide d’un chi󰀨on légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chi󰀨on sec et propre. ECRAN TACTILE La surface de l'écran tactile peut être nettoyée avec un chiffon doux et propre, humidié avec un nettoyant doux pour laver les vitres ou avec un mélange d'eau et d'IPA(alcool isopropylique) dans la proportion 50/50. Ne pas utiliser du produit acide ou à base d’alkaline pour nettoyer la surface (ou l’écran). AVERTIS- SEMENT NOTEZFRANÇAIS

6 AVANT D’UTILISER LE MONITEUR

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le moniteur. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Câble d’alimentation*

Guide de démarrage rapide

La valeur nominale du câble d’alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d’alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d’alimentation non fourni par iiyama. Un câble secteur supérieur ou égal à la Norme H05VVF,3G,0,75 mm² doit être utilisé.

Accessoire pour ProLite T5561UHSC.

Accessoire pour ProLite T4361MSC. FONCTIOS

Résolutions prises en charge jusqu’à 3840 × 2160 : ProLite T5561UHSC

Résolutions prises en charge jusqu’à 1920 × 1080 : ProLite T4361MSC

Contraste élevé 1100:1 (Typique) / Luminosité 450cd/m² (Typique: sans écran tactile) : ProLite T5561UHSC

Contraste élevé 4000:1 (Typique) / Luminosité 400cd/m² (Typique: sans écran tactile) : ProLite T4361MSC

Lissage numérique des caractères

Haut-parleurs stéréo 2 haut-parleurs stéréo 8 W

Économie d’énergie (conforme à VESA DPMS)

Conforme au standard de IP65 (Seulement la face avant)

Des dégâts permanents peuvent apparaitrent si vous utlisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile. Ceci entrainera un refus systématique de prise sous garantie. Nous recommandons d'utliser un stylet en (bout d' un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt. ATTENTIONFRANÇAIS

Suivez les instructions du manuel pour le type de montage que vous avez sélectionné. Conez toute réparation au personnel qualié.

Déplacement de l'écran nécessite au moins deux personnes.

Avant d'installer, assurez-vous que le mur est assez solide pour supporter le poids de l’écran et les accessoires de montage. ATTENTION [MONTAGE MURAL] Quand vous faites du montage mural, tenant compte de l’épaisseur de la base de montage, serrer la vis M6 avec un tournevis équipé d’une longueur de 20 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur. AVERTIS- SEMENT

[ROTATION DE L’ IMAGE]

Il a été conçu pour être utilisé dans les deux modes d’a󰀩chage.

Montage Vis BoîtierFRANÇAIS

AVANT D’UTILISER LE MONITEUR 9

COMMANDES ET CONNECTEURS : MONITEUR

MENU Touche Menu Bouton Délement vers le haut / Luminosité Bouton Délement vers le bas / Silencieux SELECT Bouton Sélection / Auto Bouton d’alimentation DVI DVI-I Connecteur de DVI-I HDMI2 HDMI Connecteur de HDMI HDMI1 HDMI Connecteur de HDMI DP DisplayPort Connecteur de DisplayPort AUDIO-IN Mini Jack Connecteur audio AUDIO-OUT Mini Jack Connecteur audio RJ11*

RJ11 Connecteur du Télécommande V01 USB USB Touch Connecteur USB DC-OUT*

DC jack Connecteur de sortie cc( : Courant continu) (DC-OUT) AC-IN AC-INLET Connecteur d’alimentation secteur( : Courant alternative) (AC-IN) SPEAKERS Haut-parleurs Option SDM slot*

Slot pour SDM en Option

Télécommande V01 est en option.

La Sortie courant continu peut être inutilisable dans quelques cas. Dans le doute, veuillez contacter notre SAV quand vous utilisez la sortie courant continu.

Veuillez contacter le centre de support iiyama de votre pays si vous souhaitez utiliser Option SDM.FRANÇAIS

MENU Touche Menu Bouton Délement vers le haut / Luminosité Bouton Délement vers le bas / Silencieux SELECT Bouton Sélection / Auto Bouton d’alimentation RJ11*

RJ11 Connecteur du Télécommande V01 DP DisplayPort Connecteur de DisplayPort HDMI HDMI Connecteur de HDMI DVI DVI-D Connecteur de DVI-D VGA VGA Connecteur de VGA AUDIO-IN Mini Jack Connecteur audio USB USB Touch Connecteur USB DC-OUT*

DC jack Connecteur de sortie cc( : Courant continu) (DC-OUT) AC-IN AC-INLET Connecteur d’alimentation secteur( : Courant alternative) (AC-IN) SPEAKERS Haut-parleurs Option SDM slot*

Slot pour SDM en Option

Télécommande V01 est en option

La Sortie courant continu peut être inutilisable dans quelques cas. Dans le doute, veuillez contacter notre SAV quand vous utilisez la sortie courant continu.

Veuillez contacter le centre de support iiyama de votre pays si vous souhaitez utiliser Option SDM. ● ProLIte T4361MSCFRANÇAIS

12 AVANT D’UTILISER LE MONITEUR

CONNEXION DE VOTRE MONITEUR : ProLite T5561UHSC Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Connectez l’ordinateur au moniteur avec le câble USB. Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. Branchez le câble au Télécommande V01 (option) si nécessaire. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran (Interrupteur secteur et Commutateur d’alimentation) et votre ordinateur.

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis.

S’assurer que les connecteurs du câble de signal sont correctement serrés.

Une fois le câble USB connecté, patientez quelques instants et la fonction tactile sera prête à être utilisée. Cette fonction peut être activée soit par le stylet, soit au doigt soit par tout autre pointeur.

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile.

Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l’ouïe. [Exemple de connexion] <Arrière> NOTEZ

• Le câble DVI-D n'est pas fourni avec le moniteur. Si vous utilisez un câble DVI-D de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée DVI-D. Câble DVI-I-VGA (Accessoire)* Câble DisplayPort (Non fournis) Équipement audio et visuel etc. Câble audio (Accessoire) Ordinateur Câble USB (Accessoire) Câble d’alimentation (Accessoire) Câble HDMI (Accessoire) Télécommande V01 (option) Câble HDMI (Non fournis)FRANÇAIS

AVANT D’UTILISER LE MONITEUR 13

CONNEXION DE VOTRE MONITEUR : ProLiteT4361MSC Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Connectez l’ordinateur au moniteur avec le câble USB. Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. Branchez le câble au Télécommande V01 (option) si nécessaire. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran (Interrupteur secteur et Commutateur d’alimentation) et votre ordinateur.

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis.

S’assurer que les connecteurs du câble de signal sont correctement serrés.

Une fois le câble USB connecté, patientez quelques instants et la fonction tactile sera prête à être utilisée. Cette fonction peut être activée soit par le stylet, soit au doigt soit par tout autre pointeur.

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile. [Exemple de connexion] <Arrière> NOTEZ

• Le câble DVI-D n'est pas fourni avec le moniteur. Si vous utilisez un câble DVI-D de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée DVI. Câble DVI-D (Non fournis)* Câble DisplayPort (Non fournis) Équipement audio et visuel etc. Câble audio (Accessoire) Ordinateur Câble VGA (Accessoire) Câble USB (Accessoire) Câble d’alimentation (Accessoire) Câble HDMI (Accessoire) Télécommande V01 (option)FRANÇAIS

14 AVANT D’UTILISER LE MONITEUR

Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. MONTAGE ET DÉMONTAGE DU CACHE-CÂBLE Retirez les vis du cache câbles et retirez celui-ci du moniteur, comme décrit dans l'étape 1. Après avoir connecté tous les câbles comme indiqué dans les étapes 2-1, étape 2-2 ou étape 2-3, placez le cache-câble et xez le fermement en utilisant les vis. < Installation > < Démontage > Étape 1 Cache-câble Vis Étape 2-1 Vis Étape 2-2Étape 2-3 VisFRANÇAIS

Procédure pour allumer l’équipement (ON) Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

Pour plus d’informations sur le téléchargement du pilote pour votre moniteur ŕ écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.

Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez contacter votre revendeur.

Fréquences du signal Passez aux fréquences souhaités détailles à la page 33 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows XP/Vista/7/8/8,1/10 Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows XP/Vista/7/8/8,1/10. Le chier d’information pour les moniteurs iiyama sous Windows XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com NOTEZFRANÇAIS

MULTI-TOUCH : Ce moniteur est conforme à la norme VESA DDC2B d'. (Compatible Plug & Play) La fonction Multi-Touch fonctionne sur Windows7/8/8,1/10 en connectant le moniteur à un ordinateur compatible DDC2B avec le câble USB fourni.

Systèmes d’exploitation compatibles tactile : Version Système d'exploitation (Windows) Windows Win 10 Win8/8,1 Win7 XP Types de contact supportés multi-touch Notez Pilote Windows intégré (Pas besoin de pilote SiS) Simple contact Version Système d'exploitation (Linux Distribution) Android Linux

Notez Pilote compatible Multitouch Version Système d'exploitation (Mac OS) Mac OS

Types de contact supportés Single-touch Notez Similaire à à l'utilisation tactile Apple :

doigt : Bureau visible Similaire à à l'utilisation tactile Apple :

doigt : Bureau visible Notre Equipe Technique vous fournira le driver ainsi que le Manuel d’Utilisation. Similaire à à l'utilisation tactile Apple :

doigt : Bureau visible Notre Equipe Technique vous fournira le driver ainsi que le Manuel d’Utilisation. Notre Equipe Technique vous fournira le driver ainsi que le Manuel d’Utilisation.FRANÇAIS

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation gurant à la page 33 an de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 24, AJUSTEMENTS DE L’ÉCRAN . Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches

Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré. Utilisez ensuite les touches SELECT pour mettre en surbrillance l’icône du réglage souhaité. Utilisez ensuite les touches

poure󰀨ectuerlesajustementsouréglagesappropriés. Appuyez la touche MENU pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît après le délai déni pour l’OSD Delai D'inactivite.

Vous pouvez également utiliser la touche MENU pour retourner au Menu précédent et fermer la fenêtre OSD.

Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.

Les ajustements pour Position H./V., Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. Par exemple, pour corriger la position verticale, sélectionnez l’élément Conguration Image du Menu. Puis, sélectionnez Position V. en utilisant les touches SELECT. Utilisez ensuite les touches

pour corriger la position verticale. La position verticale de l’image entière doit changer pendant que vous e󰀨ectuez l’opération. Appuyez la touche MENU pour nir et les modications sont enregistrées en mémoire. NOTEZ Image Advancée OSD OptionContrasteLuminositéPosition H.Position V.PhaseHorlogeRéglage AutomatiquePosition V.Image Advancée OSD OptionFRANÇAIS

MODE VERROUILLAGE : A󰀩cher les entrées VGA, DVI, HDMI, DisplayPort et SDM quand le moniteur est allumé, puis appuyer sur le bouton MENU et le bouton en même temps.

• Le menu OSD ne s'a󰀩che pas lorsque l'OSD est bloqué. Appuyer une nouvelle fois sur le bouton MENU et le bouton en même temps. Ensuite, le Menu OSD est a󰀩ché. Direct Ajustement Problème / Option OSD POWER Inactive Active Le bouton d'alimentation est verouillé. Le bouton d'alimentation est deverouillé. Inactive Active Le Menu OSD est verouillé. Le Menu OSD est deverouillé.

Désactivation de la fonction « TACTILE » ON: Appuyez et maintenez simultanément les touches MENU et SELECT lorsque le menu ne s'a󰀩che pas; le massage « FONCTION TACTILE DÉSACTIVÉE » apparaîtra dans le coin supérieur droit de votre écran. OFF: Appuyez et maintenez simultanément les touches MENU et SELECT pendant environ 5 secondes lorsque le menu ne s'a󰀩che pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaisse. <Fonction OSD tactile> Lorsque la fonction tactile est activée, vous pouvez utiliser le menu OSD en le touchant avec votre doigt. Pour quitter l'OSD après avoir enregistré les paramètres ou les ajustements, touchez l'écran ailleurs que sur le menu OSD. *Pour a󰀩cher le menu OSD, appuyez sur le bouton MENU.FRANÇAIS

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux.

Pour les meilleurs résultats, utilisez Autoréglage avec la mire d’ajustement. Voir la section AJUSTEMENTS DE L’ÉCRAN page 24.

Entrée analogique seulement.Lous pouvez éviter la page de Menu et a󰀩cher directement l’échelle d’ajustement en suivant la manipulation suivante. Contraste : Appuyez la touche lorsque le Menu n’est pas a󰀩ché. Luminosité : Appuyez la touche lorsque le Menu n’est pas a󰀩ché. Direct Direct MENU DES PARAMÈTRES DE RÉGLAGE Phase* 2,4 PhaseHorloge* 2,4 ClockTrop à gaucheTrop à droiteTrop basseTrop hautePosition H.* H PositionPosition V.* V PositionTrop étroiteTrop largePour corriger le scintillement des caractères ou des lignesRéglage Automatique* 3,4 Auto Ajustement de Position H./V., Horloge et Phase automatiquement.Image Advancée OSD OptionContrasteLuminositéPosition H.Position V.PhaseHorlogeRéglage Automatique Image Picture DirectFRANÇAIS

20 UTILISATION DU MONITEUR

Température de couleurRouge Vert Bleu Netteté User Image Advancée OSD Option Ajustement Problème / Option Touche correspondante Vert Rouge Trop faible Trop fort User 9300k Température de couleur Color Temp 5500k 6500k 7500k Bleu Netteté Sharpness Vous pouvez changer la qualité de l’image de 0 à 100 (Lisse à Nette). Appuyez la touche pour changer la qualité de l’image dans l’ordre croissant. Appuyez la touche pour changer la qualité de l’image dans l’ordre décroissant. Ajustement de la qualité de I’image à desrésolutions inférieur à 1920 x 1080(ProLite T4361MSC) ou 3840 x 2160(ProLite T5561UHSC). Vous pouvez modier la qualité de I’image. Advancée AdvancedFRANÇAIS

UTILISATION DU MONITEUR 21

Minuterie de I’OSD OSD Timeout OSD Postion H. OSD H Pos. OSD trop à gauche OSD trop à droite OSD trop basse OSD trop haute Vous pouvez régler la durée d’a󰀩chage de l’OSD entre 5 et 60 secondes. Ajustement Problème / Option Touche correspondante OSD Postion V. OSD V Pos. User Touch SwitchNormalMinuterie de I’ OSDRéglages de I’ OSDOSD Position H.OSD Position V. Image Advancée OSD Option White WashImage Shift Non Non OSD OSD Réglages de I’OSD OSD Postion Vous pouvez paramétrer les position OSD. User (Sup. gauche / Inf. Gauche / Sup. Droite / Inf. droite / Centre) Touch Switch * Touch Switch Normal Glove Through-Glass Contact normal (avec les mains libres ou un stylet de pointage) Contact avec main gantée (Epaisseur du support + 2mm, 5pts touchent) Contact au travers de la vitre (Epaisseur du support + 6mm, 2pts touchent) Non Oui Le White Wash est arrêt. Non Oui Le Image Shift est arrêt.

• Veuillez allumer l’appareil et régler le Touch Switch (commutateur tactile) quand l’installation du Moniteur est terminée. La mise sous tension et si vous réglez le Touch Switch (commutateur tactile) avant l’installation du moniteur, cela peut entrainer un mauvais alignement, voire un mauvais fonctionnement de la calibration tactile. White Wash White Wash Image Shift Image Shift Lorsque le moniteur passera en mode veille, un motif entièrement blanc sera a󰀩ché pendant 30 minutes. Pour éviter autant que possible les rémanences, l'image se déplacera de manière aléatoire de 2 points par minute.FRANÇAIS

22 UTILISATION DU MONITEUR

Langue Language English Deutsch Anglais Allemand Français Français Japonais Italiano Italien Chinois simplié Español Espagnol Chinois Traditionnel Sélection des entrées Source Select Toutefois il sera automatiquement choisi quand juste une source emploie. La source d’entrée est xe, non choisie automatiquement si DVI-A, DVI-D, HDMI1, HDMI2, DisplayPort et SDM qui sont choisis. Sélectionnez l’entrée analogique(DVI-A). Sélectionnez l’entrée numérique(HDMI1). NOTEZ Rechercher une source d'entrée disponible et sélectionner automatiquement. Auto Lous pouvez éviter la page de Menu et a󰀩cher directement l’échelle d’ajustement en suivant la manipulation suivante.

Sélection du signal : Appuyez la touche pendant environ 5 secondes successivement lorsque le SELECT Menu n’est pas a󰀩ché. En appuyant sur le bouton SELECT pendant le mode de la gestion du courant, le menu Source Selected (choix de la source) sera a󰀩ché. Direct Direct Sélectionnez l’entrée numérique(DisplayPort). Réinitialisation Factory Reset Les données préréglées à l’usine sont restaurées. Ajustement Problème / Option Touche correspondante RéinitialisationLangueSélection des entréesInformationAuto Dim.Français VGA Image Advancée OSD OptionVolumeDiscrétion

Sélection des entrées Source Select Toutefois il sera automatiquement choisi quand juste une source emploie. La source d’entrée est xe, non choisie automatiquement si VGA, DVI, HDMI DisplayPort et SDM qui sont choisis. Sélectionnez l’entrée analogique(VGA). Sélectionnez l’entrée numérique(DVI). VGA*

NOTEZ Rechercher une source d'entrée disponible et sélectionner automatiquement. Auto Direct Sélectionnez l’entrée numérique(DisplayPort).DP DVI-A*

Sélectionnez l’entrée numérique(DVI-D). Sélectionnez l’entrée numérique(HDMI2). Sélectionnez l’entrée SDM. DVI*

Sélectionnez l’entrée numérique(HDMI). SDM*

Sélectionnez l’entrée SDM. Pour ProLite T4361MSC

Le SDM ne peuvent être utilisés que quand le Optional SDM est installé.

Ajustement Problème / Option Touche correspondante RéinitialisationLangueSélection des entréesInformationAuto Dim.Français VGA Image Advancée OSD Option VolumeDiscrétion

Non Non Option Option Information Display Mode NOTEZ Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement. A󰀩che les informations sur le signal d’entrée actuel de la carte graphique dans votre ordinateur. Volume Volume Trop faible Trop fort Discrétion Mute Renvoyaz le volume sain au niveau précédent. Arrêtez le bruit temporairement. Non Oui Auto Dim. Auto Dim. Le Auto Dim. est arrêt. La luminosité de l’image s’ajustera automatiquement au fur et à mesure du changement de la lumière ambiante. Non OuiFRANÇAIS

Les différents calibrages de l’écran sont décrits dans ce manuel pour permettre de régler la position de l’image, minimaliser le scintillement et ajuster la netteté an d’adapter l’a󰀩chage au type d’ordinateur que vous utilisez.

ProLite T5561UHSC : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 3840 x 2160, mais ne peut pas afficher les meilleurs résultats à moins de 3840 x 2160 car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est alors recommandée en utilisation normale.

ProLite T4361MSC : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1920 x 1080, mais ne peut pas afficher les meilleurs résultats à moins de 1920 x 1080 car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est alors recommandée en utilisation normale.

L’a󰀩chage de texte ou des lignes sera ou ou irrégulier en épaisseur quand l’image est étirée, ce qui est dû au processus de l’élargissement de l’écran.

Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur plutôt qu’avec les logiciels ou les outils de l’ordinateur.

Procédez aux ajustements après au moins 30 minutes de travail du moniteur.

Des réglages supplémentaires peuvent être nécessaires après l’ajustement automatique selon la résolution ou la fréquence de signal utilisée.

L’ajustement automatique peut ne pas fonctionner correctement quand l’image a󰀩chée est autre que la mire d’ajustement de l’écran. Dans ce cas, un réglage manuel est nécessaire. L’écran peut être ajusté de deux manières : soit par ajustement automatique de la Position, de la Horloge et l’Phase, soit par ajustement manuel de chaque de ces fonctions. Effectuez l’ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l’écran est ou ou scintille, ou l’image n’est pas cadrée correctement à l’écran après l’ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l’aide de la mire d’ajustement de l’écran (Test bmp) que l’on peut télécharger depuis le site Web iiyama (http://www.iiyama.com). Ajustez l’a󰀩chage en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique comment e󰀨ectuer les réglages sous Windows

OS. A󰀩chezl’imageàlarésolutionoptimale. Ouvrez le Test.bmp (mire d’ajustement de l’écran) comme papier peint.

Consultez la documentation appropriée pour le faire.

Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. [Mire d’ajustement] Mire zébrée Barre de couleur Cadre de l’image Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée analogique est sélectionnée. NOTEZFRANÇAIS

UTILISATION DU MONITEUR 25

1) Ajustez la Position H. de l’image de sorte que le côté gauche de l’écran soit sur le bord

Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant l’ajustement de la Horloge, revenez aux étapes 1) et 2).

Une autre manière de faire le réglage de la Horloge est d’ajuster les motifs zébrés verticaux de la mire.

L’image peut scintiller pendant l’ajustement de la Horloge, la Position H. de l’image et la Position V. de l’image.

Dans le cas où l’image serait plus grande ou plus petite que la zone d’a󰀩chage après le réglage de la Horloge, répétez les étapes à partir de l’étape

2) Etirez le côté droit de l’écran vers le bord droit de l’écran en réglant la Horloge.

Ajustez le réglage automatique. Ajustez l’image manuellement en suivant les instructions ci-dessous lorsque l’écran estououscintille, oubienl’imagen’estpas cadréecorrectementaprèsunajustement automatique. Ajustez la Position V. de l’image de sorte que le haut et le bas de l’image soient bien cadrés à l’écran. NOTEZFRANÇAIS

En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran, répétez les étapes et car l’ajustement de la Horloge peut ne pas avoir été e󰀨ectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l’ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l’étape

Réglez la Position H. de l’image si la position horizontale s’est déplacée pendant le réglage de la Phase. Réglez la luminosité et la couleur pour obtenir l’image souhaitée après avoir complété le calibrage de la Horloge et de la Phase. Une fois les réglages terminés, remettez votre papier peint favori. Ajustez la Phase e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d’ajustement. NOTEZFRANÇAIS

Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie. Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit et les week-ends an d’éviter toute consommation inutile d’électricité.

Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d’ÉCONOMIE D’ÉNERGIE peut ne pas fonctionner normalement.

Mode d’économie d’énergie Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la consommation électrique à moins de 2,0W. L’écran devient noir. À partir du mode économie d’énergie, l’image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris. Le système d’économie d’énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La fonction d’économie d’énergie, y compris les réglages des minuteurs, est congurée par le système d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette conguration. NOTEZ 0 2,0 W100% CONSOMMATIOND’ELECTRICITEMODE NORMALMODE ECONOMIE D’ENERGIEFRANÇAIS 28 DEPANNAGE L’image n’apparaît pas. L’écran n’est pas synchronisé.

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? L’écran n’est pas centré.

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran est trop lumineux ou trop sombre. L’écran tremble.

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? DEPANNAGE Problème Contrôle En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1. E󰀨ectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème

rencontré. Si le moniteur n’a󰀩che pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la

section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être

corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Pas de son.

L’équipement audio (Ordinateur etc.) est en marche.

Le câble audio est connecté correctement.

Le niveau de sortie de l’équipement audio est dans les spécications du moniteur. Le son est trop fort ou trop faible.

Le niveau de sortie de l’équipement audio est dans les spécications du moniteur.

Le câble d’alimentation est-il correctement branché ?

L’interrupteur marche-arrêt est-il sur ON ?

Vérier à l’aide d’un autre appareil que la prise secteur fonctionne.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.FRANÇAIS

DEPANNAGE / INFORMATIONS DE RECYCLAGE 29

L’audition d’un bruit parasite.

Le câble audio est connecté correctement. L’écran tactile ne répond pas.

Avez-vous verié que le câble USB est bien connecté à sa che ?

Avez-vous verié que le pilote est bien installé ? Aucune action au toucher (pas de changement de position)

Avez-vous verifié que la fonction de calibration a été installée convenablement ?

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com pour la réutilisation de moniteur. Problème ContrôleFRANÇAIS 30 ANNEXE ANNEXE Design et specications techniques peuvent etre sujets à modications, sans préavis. CARACTÉRISTIQUES TECHNIQUES : ProLite T5561UHSC

• Périphériques USB/ l'équipement audio ne sont pas connectés. NOTEZ Ecran Tactile Système d’a󰀩chage Capacité capacitive projetée 40 points max. (en mode normal) La transmission de la lumière 85% Dûreté

Epaisseur 3mm Système de Communication Transfert par sortie série USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 55" Panneau LCD La technologie des panneaux IPS Taille Diagonale: 55" (140cm) Taille du point 0,315 mm H × 0,315 mm V Luminosité 450cd/m

(Typique: sans écran tactile) Rapport de contraste 1100 : 1 (Typique) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse 6ms (Gris au Gris) Couleurs a󰀩chées Environ 16,7M Fréquence de synchronisation DVI-A/D: Horizontale: 30,0-81.0kHz, Verticale: 30-60Hz HDMI1/DisplayPort: Horizontale: 30,0-135,0kHz, Verticale: 30-60Hz HDMI2: Horizontale: 30,0-135,0kHz, Verticale: 30-60Hz Résolution Native 3840 × 2160, 8,2 Mégapixel Résolution Maximum Supportée DVI-A/D: 1920 × 1200 60Hz HDMI2: 3840 × 2160 30Hz HDMI1/DisplayPort: 3840 × 2160 60Hz Connecteur d’entrée DVI-I, HDMI× 2, DisplayPort Connecteur d’entrée audio Prise mini 3,5 mm (stéréo) Signal d’entrée audio 2 Vrms maximum Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI, DisplayPort Connecteur de sortie audio Prise mini 3,5 mm (stéréo) Haut-parleurs 8W×2 (haut-parleurs stéréo) Taille d’écran maximale 1209,6 mm L × 680,4 mm H / 47,6" L × 26,8" H Alimentation Entrée: 100-240 VAC, 50-60 Hz, 1,8-0,8 A Sortie: 5VDC, 2,0 A Puissance absorbée* 110W typique, Mode d’économie d’énergie : 1,0 W maximum Classe d’e󰀩cacité énergétique: C Dimensions / Poids net 1247,5 × 732,5 × 82,5mm / 49,1 × 28,8 × 3,2 " (L×H×P) 30,7kg / 67,8lbs Conditions de fonctionnement Utilisation : Stockage : Température Humidité Temperature Humidité 0 à 40°C / 32 à 104°F 90% (sans condensation) -20 à 60°C / 4 à 140°F 90% (sans condensation) Homologation CB, CE, CUFRANÇAIS

• Périphériques USB/ l'équipement audio ne sont pas connectés. NOTEZ Ecran Tactile Système d’a󰀩chage Capacité capacitive projetée 40 points max. (en mode normal) La transmission de la lumière 84% Dûreté

Epaisseur 3mm Système de Communication Transfert par sortie série USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 43" Panneau LCD La technologie des panneaux MVA Taille Diagonale: 43" (108cm) Taille du point 0,49 mm H × 0,49 mm V Luminosité 400cd/m

(Typique: sans écran tactile) Rapport de contraste 4000 : 1 (Typique) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse 8ms (Gris au Gris) Couleurs a󰀩chées Environ 16,7M Fréquence de synchronisation VAG : Horizontale : 30,0-73,0 kHz, Verticale : 47-63 Hz DVI/HDMI/DisplayPort: Horizontale : 30,0-73,0 kHz, Verticale : 47-63 Hz Résolution Native 1920 × 1080, 2,1 Mégapixel Résolution Maximum Supportée VGA: 1920 × 1080 60Hz DVI/HDMI/DisplayPort: 1920 × 1080 60Hz Connecteur d’entrée VGA, DVI-D, HDMI, DisplayPort Connecteur d’entrée audio Prise mini 3,5 mm (stéréo) Signal d’entrée audio 2 Vrms maximum Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

Disponible pour ProLite T5561UHSC seulement.

Entrée HDMI2 seulement.
