MODE D'EMPLOI Crane Plus Zhiyun

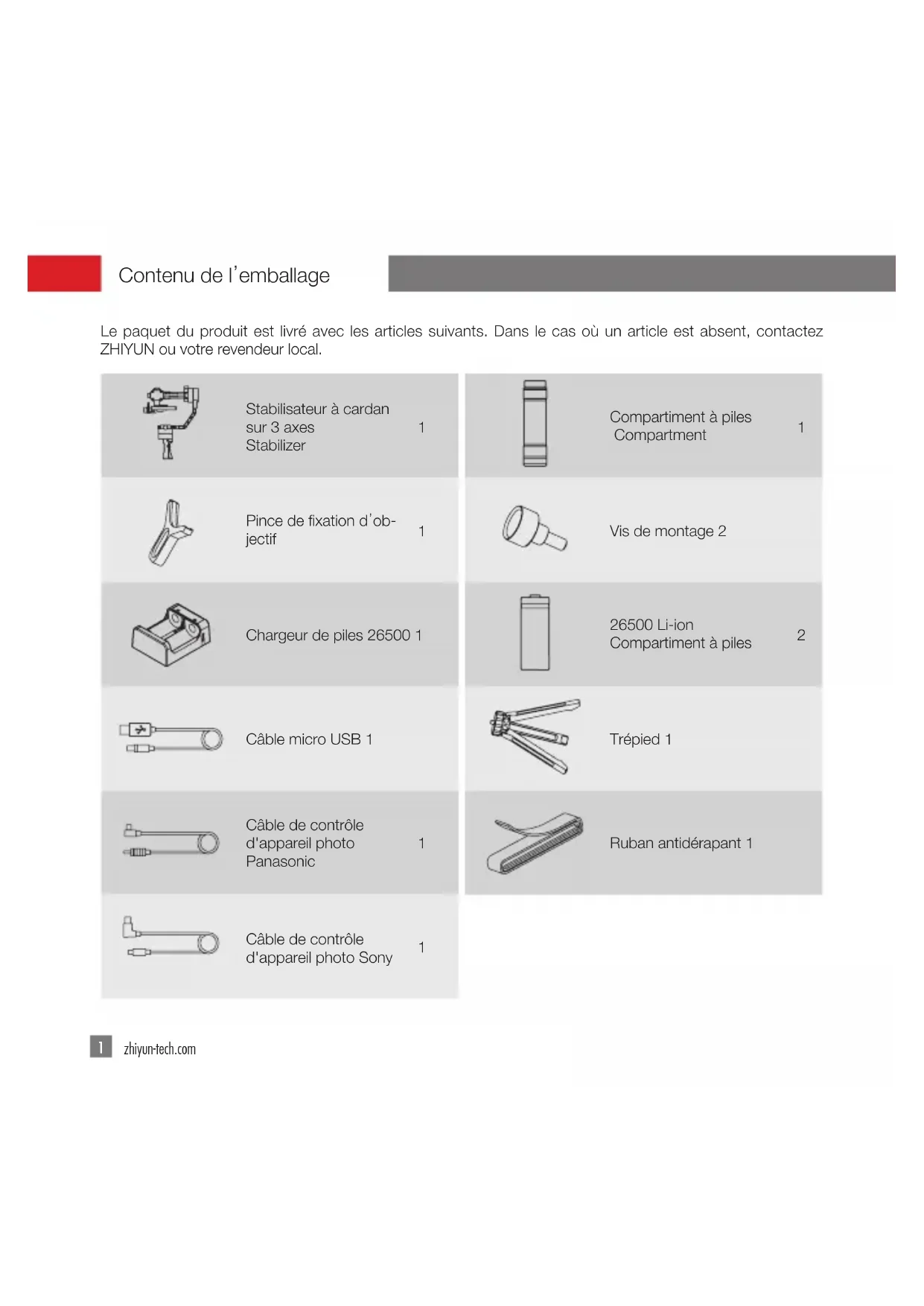

Coordonnées ·························································································31 Sommaire1 zhiyun-tech.com Le paquet du produit est livré avec les articles suivants. Dans le cas où un article est absent, contactez ZHIYUN ou votre revendeur local. Contenu de l’emballage Stabilisateur à cardan sur 3 axes Stabilizer

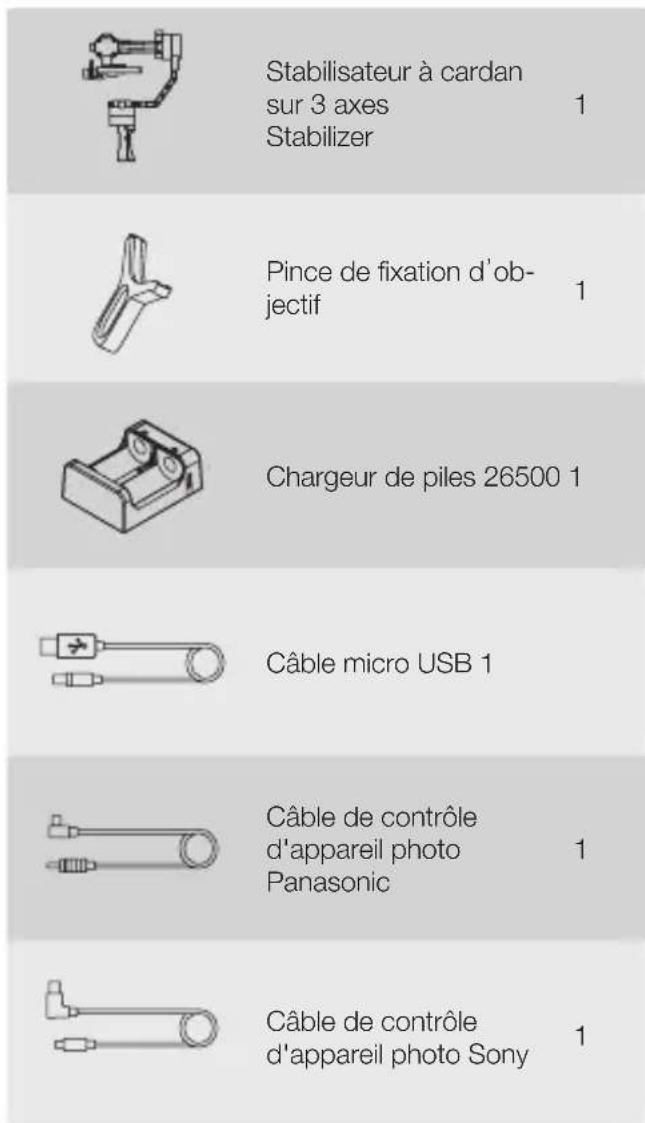

Pince de fixation d’ob- jectif

Chargeur de piles 26500 1 Câble micro USB 1 Câble de contrôle d'appareil photo Panasonic

Câble de contrôle d'appareil photo Sony

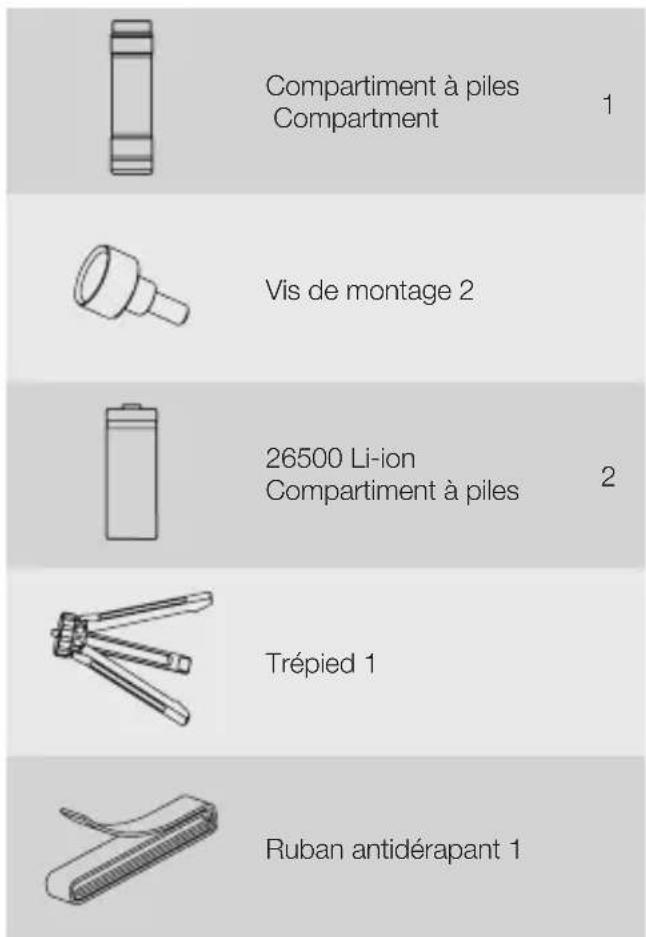

Vis de montage 2 26500 Li-ion Compartiment à piles

Trépied 1 Ruban antidérapant 12 zhiyun-tech.com Glossaire Clause de non-responsabilité et avertissement Nous vous remercions d'avoir choisi ZHIYUN Crane Plus. Les informations contenues dans ce document concernent votre sécurité, vos droits et vos responsabilités. Lisez attentivement ce document en entier pour en assurer une bonne configuration avant de l’utiliser. Le non respect des consignes et des avertissements, risque d’entrainer des blessures pour vous et aux passagers et des dommages matériels. ZHIYUN se réserve le droit de donner une interprétation finale de ce document et de tous les documents pertinents relatifs à Crane Plus, et le droit d'apporter des modifications à tout moment sans préavis Visitez www.zhiyun-tech.com pour avoir les dernières informations sur le produit. En utilisant ce produit, vous signifiez par la présente que vous avez lu attentivement ce document et que vous comprenez et acceptez de respecter les termes et conditions qu'il renferme. Vous consentez que vous êtes le seul responsable de votre propre conduite lors de l'utilisation de ce produit, et de toutes les conséquences qui en découlent. Vous acceptez d'utiliser ce produit uniquement à des fins appropriées et conformément à tous les termes, précautions, pratiques, politiques et directives que ZHIYUN a établis et peut mettre à dispo- sition. ZHIYUN™ décline toute responsabilité en cas de dommages, blessures et toute responsabilité légale décou- lant directement ou indirectement de l'utilisation de ce produit Les utilisateurs doivent observer des pratiques sures et légales, y compris, mais sans s'y limiter, celles énoncées dans le présent document. ZHIYUN™ est une marque de Guilin Zhishen Information Technology Co., Ltd. (ci-après dénommée «ZHIYUN» ou «ZHIYUN TECH») et ses sociétés affiliées. Tous les noms de produits et marques mentionnés ci-dessous sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. Les termes suivants sont utilisés dans toute la documentation du produit pour indiquer divers niveaux de danger potentiel lors de son utilisation.

AVERTISSEMENT : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dom-

mages matériels, des accidents ou des blessures graves. MISE EN GARDE : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dom- mages matériels ou des blessures graves. REMARQUE : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dommages matériels ou des blessures légères.3 zhiyun-tech.com Clause de non-responsabilité et avertissement Avertissement Quelques conseils d'utilisation Lisez le présent guide d’utilisation en entier pour vous familiariser avec les caractéristiques de ce produit avant de l'utiliser. Toute utilisation incorrecte du produit risque d’entraîner des dommages matériels et corporels et provoquer des blessures graves. Cet appareil est un produit sophistiqué. Il doit être utilisé avec prudence et bon sens et nécessite certaines connaissances mécaniques élémentaires. Toute utilisation erronée et non responsable du produit risque d’entraîner des blessures ou des dommages maté- riels. Cet appareil ne doit pas être utilisé par des enfants sans la supervision directe d'un adulte. N’utilisez pas ce produit avec des équipements incompatibles ou d’une manière non mentionnée ou indiquée dans les documents fournis par ZHIYUN. Le présent document contient des consignes de sécurité, d’utilisation et d'entretien. Il est essentiel de lire et de suivre toutes les instructions et tous les avertissements contenus dans le Guide d’utilisation, avant l'assemblage, la configuration et l'utilisation du produit, afin de pouvoir l’utiliser correctement et d'éviter ainsi des blessures graves ou des dommages matériels. MISE EN GARDE : Crane Plus est un dispositif de commande de haute précision. Crane Plus risque d’être endommagé en cas de chute ou d’impact. Assurez-vous que la rotation des axes du cardan n'est pas affectée par une force externe lorsque Crane Plus est allumé. Crane Plus n'est pas imperméable. Évitez tout contact de tout type de liquide ou nettoyant avec Crane Plus. Il est recommandé d'utiliser un chiffon sec pour le nettoyage. Crane Plus n'est pas imperméable. Évitez tout contact de tout type de liquide ou nettoyant avec Crane Plus. Il est recommandé d'utiliser un chiffon sec pour le nettoyage. Protégez Crane Plus de la poussière et du sable pendant l'utilisation. REMARQUE : Maintenez la poignée immobile lorsque vous allumez Crane Plus, car toute secousse peut entraîner un échec de démarrage. Légendes : Conseils et astuces Important. Conseils de lecture4 zhiyun-tech.com Clause de non-responsabilité et avertissement Informations de sécurité concernant la batterie

1. Évitez tout contact de la batterie avec un liquide quelconque. Ne laissez pas la batterie sous la pluie ni à

proximité d’une source d’humidité. Ne plongez jamais la batterie dans l'eau. Si l'intérieur de la batterie entre en contact avec de l'eau, une décomposition chimique peut se produire et pourrait provoquer l'in- flammation de la batterie et même provoquer une explosion.

2. Si le stabilisateur tombe dans l'eau pendant l'utilisation, retirez immédiatement la batterie et la placer dans

un bon endroit ouvert. Ne vous approchez pas de la batterie tant qu'elle n’est pas complètement sèche. Ne réutilisez jamais la batterie, il faut la jeter comme décrit dans la section ci-dessous «Mise au rebut de la batterie».

3. Si la batterie prend feu, utilisez immédiatement de l'eau, un jet pulvérisé, du sable, une couverture an-

ti-feu, de la poudre sèche ou un extincteur à dioxyde de carbone pour éteindre le feu. Éteignez le feu en appliquant les méthodes recommandées ci-dessus en fonction de la situation réelle.

4. N'utilisez jamais une batterie non-ZHIYUN. Pour remplacer votre batterie ou pour en avoir une de se-

cours, la commander directement du site officiel de ZHIYUN ou des canaux agréés. ZHIYUN décline toute responsabilité pour tout dommage causé par des batteries non-ZHIYUN.

5. N'utilisez et ne chargez jamais des batteries gonflées, qui fuient ou qui sont endommagées d’une manière

ou d’une autre. N’utilisez et ne chargez jamais une batterie qui dégage une odeur anormale ou qui sur- chauffe (dépassant la température de 71℃ /160° F). Si vous constatez une anomalie dans votre batterie, contactez ZHIYUN ou un revendeur agréé ZHIYUN pour obtenir de l'aide.

6. La batterie doit être utilisée dans une plage de température de -10℃ à 50℃ . L'utilisation de la batterie

dans des environnements au-dessus de 50℃ peut provoquer un incendie ou une explosion. L'utilisation d'une batterie à une température inférieure à -10℃ peut l’endommager gravement.

7. N'utilisez pas la batterie dans des environnements électrostatiques ou électromagnétiques puissants.

Autrement, le circuit de protection de la batterie pourrait ne pas fonctionner correctement.

8. Ne démontez pas la batterie et n’utilisez pas un objet pointu pour la percer. Autrement, la batterie risque

de présenter une fuite, prendre feu ou même exploser.

9. N’exposez pas la batterie à des chocs, ne l’écrasez pas et ne la jetez pas. Ne placez pas d'objets lourds

sur la batterie ou le chargeur.

10. L'électrolyte à l'intérieur de la batterie est très corrosif. En cas de contact accidentel de l'électrolyte avec

la peau ou les yeux, rincez immédiatement avec de l'eau pendant au moins 15 minutes puis consultez un médecin dès que possible.

11. N'utilisez pas la batterie si elle a subi un accident ou un choc violent.

12. Ne chauffez pas la batterie et ne la placer jamais dans un four à micro-ondes ou un récipient sous pres-

13. Ne placez pas les contacts des piles sur une surface conductrice (telle qu'un bureau métallique).

14. Évitez l'utilisation de fils ou d'autres objets métalliques qui pourraient causer un court-circuit du pôle posi-

tif et négatif d'une pile.

15. Si les contacts des piles sont sales, les essuyez avec un chiffon propre et sec. Autrement, cela entraîne

une mauvaise connexion de la batterie pouvant causer une perte d'énergie ou une défaillance de charge. Charge de la batterie

1. Ne branchez pas la batterie directement à une prise secteur ou à une prise allume-cigare. Utilisez toujours

un adaptateur de charge approuvé par ZHIYUN. ZHIYUN n'assume aucune responsabilité si la batterie5 zhiyun-tech.com Clause de non-responsabilité et avertissement est chargée à l'aide d'un chargeur non-ZHIYUN.

2. Ne placez pas la batterie et le chargeur à proximité de matériaux inflammables ou sur des surfaces inflam-

mables (telles que tapis ou bois). Ne laissez jamais la batterie sans surveillance pendant la charge pour éviter tout accident.

3. Ne chargez pas la batterie immédiatement après son utilisation car sa température peut être trop élevée.

Ne chargez pas la batterie tant qu'elle n’a pas refroidie à la température ambiante. Charger une batterie à une température supérieure à 40℃ ou inférieure à 15℃ peut entraîner une fuite, une surchauffe ou des dommages.

4. Inspectez le chargeur avant de l’utiliser, assurez-vous que son boîtier, son cordon, sa fiche et ses autres

composants ne sont pas endommagés. N’utilisez jamais un chargeur endommagé. Ne nettoyez pas le chargeur avec un produit contenant de l'alcool ou d'autres solvants inflammables. Débranchez le char- geur lorsqu'il n'est pas utilisé. Stockage de batterie

1. Gardez la batterie hors de portée des enfants et des animaux domestiques.

2. Ne placez pas la batterie près d'une source de chaleur, telle que chaudière ou appareil de chauffage, ou

à l'intérieur d'un véhicule lorsqu'il fait chaud. Ne placez jamais la batterie dans un environnement dont la température dépasse 60℃ . La température idéale de stockage est entre 22℃ et 28℃ .

3. Rangez la batterie dans un environnement sec.

4. Ne laissez pas la batterie inutilisée trop longtemps après qu'elle a été complètement déchargée pour évi-

ter une décharge excessive qui pourrait l’endommager de façon permanente. Entretien de la batterie

1. N'utilisez jamais la batterie lorsque la température est trop élevée ou trop basse.

2. Ne placez jamais la batterie dans un environnement dont la température dépasse 60℃ .

Notice sur le transport

1. Déchargez la batterie à au moins 5% avant de prendre l'avion. Ne déchargez la batterie que dans un en-

droit ignifugé, sec et ouvert de préférence.

2. Ne stockez pas et ne transportez pas la batterie avec des objets métalliques tels que lunettes, montres,

3. Ne transportez pas une batterie endommagée. Lors du transport, veillez à décharger la batterie à moins

de 50%. Mise au rebut de la batterie Ne jetez les piles que dans des conteneurs de recyclage spécifiques et après les avoir complètement déchar- gées. Ne jetez pas la batterie avec les ordures ordinaires. Respectez scrupuleusement les réglementations locales concernant la mise au rebut et le recyclage des batteries. REMARQUE6 zhiyun-tech.com Clause de non-responsabilité et avertissement Utilisation des piles Assurez-vous que les piles sont complètement chargées avant chaque utilisation. Charge de la batterie La batterie cesse de se charger automatiquement lorsqu'elle est pleine. Débranchez la batterie du chargeur lorsqu'elle est complètement chargée. Stockage de batterie

1. Déchargez la batterie à 40%-65% si elle ne va pas être utilisée pendant plus de 10 jours. Cela peut pro-

longer considérablement la durée vie de la batterie.

2. La batterie passe en mode hibernation lorsque sa tension devient trop faible. Chargez la batterie pour la

3. Retirez les piles du stabilisateur lorsqu'il n'est pas utilisé et les ranger dans un endroit sûr.

Mise au rebut de la batterie Ne jetez pas la batterie dans un conteneur de recyclage si elle n’est pas complètement déchargée, contac- tez plutôt un revendeur/agent de recyclage professionnel pour obtenir de l’aide. Ce document est susceptible d’être modifié. ZHIYUN

est une marque de ZHISHEN TECH. Copyright © 2020 ZHISHEN TECH. Tous droits réservés.7 zhiyun-tech.com Guide de démarrage rapide Se familiariser avec Crane Plus Vérifiez l'emballage du produit avant de l'utiliser, assurez-vous que tous les articles ci-dessous sont présents. Dans le cas où un article est absent, contactez ZHIYUN ou votre revendeur local. REMARQUE : L'appareil photo n'est pas inclus dans l’offre du produit et doit être acheté séparément. Les descriptions fournies dans ce document sont à titre de référence uniquement. Thumb Screw Bras horizontal Bras vertical MODE Trou fileté 1/4" (compatible avec 3/8") Témoin du niveau de la batterie Thumb Screw Pince de fixation d’objectif Vis de montage Vis de montage de l'appareil photo Plaque de fixation de l'appareil photo Vis à molette de la plaque de montage Interface de commande de l’appareil photo Molette Allumer/Éteindre Levier de déplacement Port micro USB8 zhiyun-tech.com Préparation et charge des piles Témoin d'état Port micro USB (Entrée d'alimentation 5V) Avant d'utiliser Crane Plus pour la première fois, chargez complètement les piles pour activer et assurer un fonctionnement normal en utilisant le chargeur fourni avec le produit. Nom : Chargeur de piles Li-ion 26500 Modèle : ZC-26500 Tension d'entrée : 5VCC 2400mA Tension de sortie : 2 x 4,2VCC 1200mA

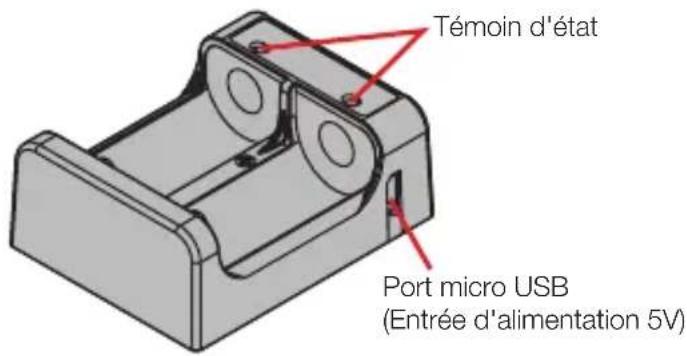

Allumé en Rouge pendant la charge

Allumé en Bleu une fois la charge termi- née Câble micro USB Pile Li-ion 26500 Capacité : 3600mAh Tension : 3,7V REMARQUE

1. Ce chargeur est destiné à charger les piles Li-ion IMR

26500 de ZHIYUN uniquement. Ne l’utilisez pas pour char- ger d'autres modèles ou marques de piles, cela pourrait provoquer un accident.

2. Utilisez uniquement un adaptateur 5V avec un courant de

sortie ≥ 1000 mA. Le temps de charge dépend de sortie maximale de courant de l'adaptateur. N’utilisez et ne chargez que les piles fournies ou approuvées par ZHIYUN. ZHIYUN décline toute responsabilité en cas d'ex- plosion, d'incendie et/ou accident causés par des piles non- ZHIYUN.9 zhiyun-tech.com Installation de l’appareil photo Méthode d’utilisation Mode Descendant Mode Ascendant L’équilibre du cardan doit être correctement réglé avant d'accéder au mode Ascendant. Ne tournez pas la poignée lorsque vous la déplacez vers le haut/bas pour basculer entre les modes Descendant et Ascendant. Remarque : La taille de l’appareil photo et son état d'équilibre lors du montage peuvent affecter l'accès au mode Ascendant. Pour certains modèles d'appareils photo, l'équilibre doit être réglé après l'accès au mode Ascendant. Lorsque le bras du moteur est tirée au maximum en cas de montage d'un grand objectif, le mode peut ne pas être accessible.10 zhiyun-tech.com Installation de l’appareil photo

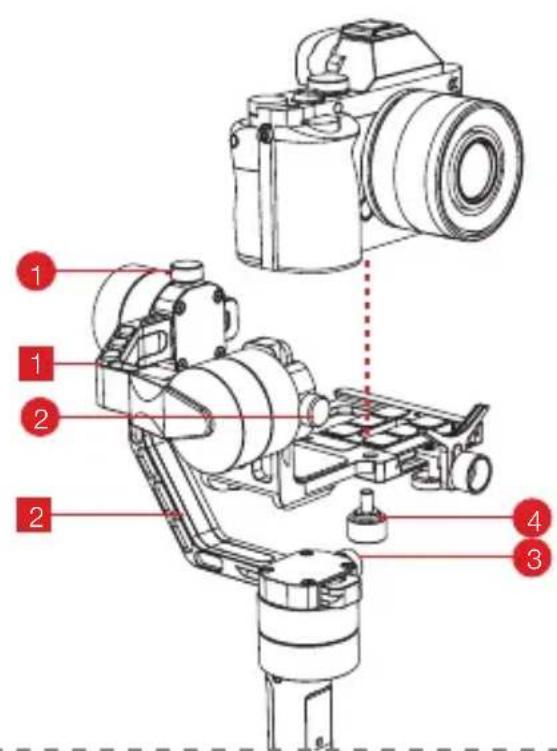

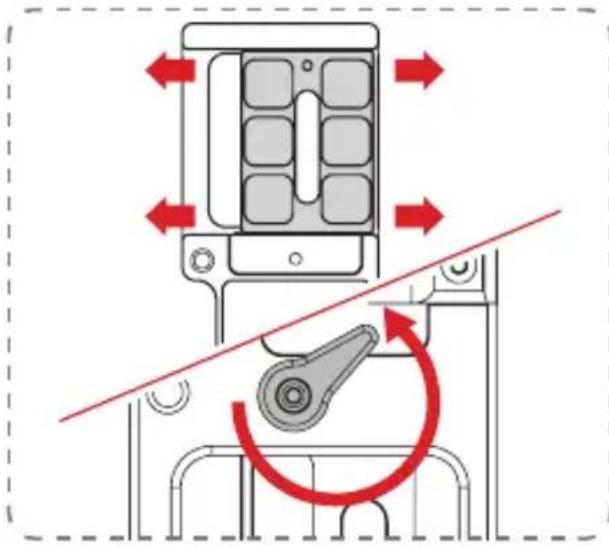

Montez l’appareil photo parallèle à la plaque de montage, faites correspondre le trou fileté 1/4 situé en bas de l’appareil photo avec le trou vide de la plaque de montage. Placez l’appareil photo le plus près possible du moteur d'inclinaison et serrez la vis de montage de l’appareil photo

pour fixer le moteur d'inclinaison et serrez la vis de montage de l’appareil photo

N’allumez pas le stabilisateur tant que l’appareil photo n’est pas correctement installé.11 zhiyun-tech.com Réglage de l'équilibre Réglage de niveau sur l'axe d'inclinaison Plaque de montage Desserrez la vis à molette situé en bas de la plaque de montage rapide pour pouvoir faire glisser la plaque vers l'avant/l'arrière. Poussez l'appareil photo vers l'avant ou l'arrière pour qu’il trouve son équilibre de niveau. level balance. Une fois l’appareil photo peut rester immo- bile et presque à niveau avec son objectif face à l'avant, terminez cette étape en resserrant la vis de montage de l’appareil photo. almost level with its lens facing front, complete this step by tightening up the Camera Mounting Screw.12 zhiyun-tech.com Réglage de l'équilibre Réglage de l'équilibre de l'axe de roulis

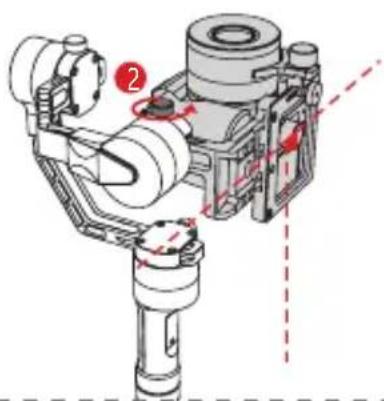

Desserrez d'abord la vis à molette

(3 tours). Réglez l'axe d'inclinaison jusqu'à ce que l'appareil photo soit immobile avec l'objectif orienté vers le haut (c.à.d. appareil immobile et vertical par rapport au sol), complétez cette étape en serrant la vis à molette

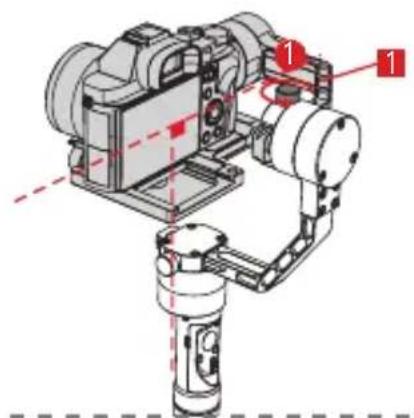

Desserrez la vis à molette

. Réglez l'axe de roulis jusqu'à ce que l’appareil photo soit immobile tout en conservant le bras horizontal

à niveau. Terminez cette étape en serrant la vis à molette

zhiyun-tech.com Réglage de l'équilibre Réglage de niveau sur l'axe de panoramique

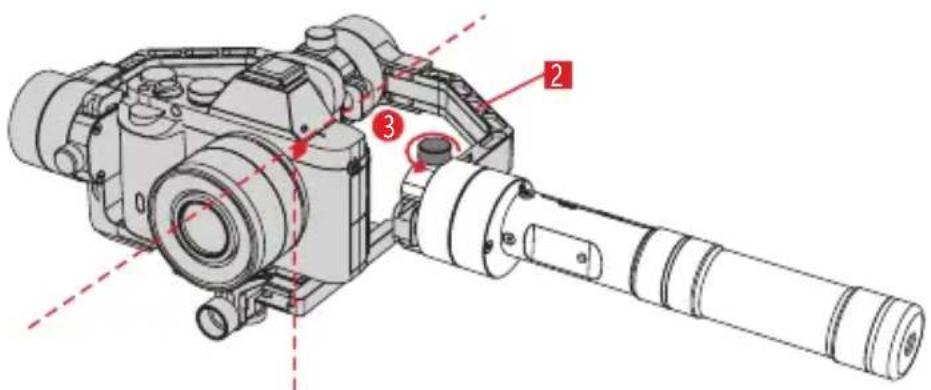

Desserrez la vis à molette

. Réglez l'axe de panoramique jusqu'à ce que l’appareil photo soit immobile tout en conservant le bras vertical horizontal

à niveau lorsqu'il est tourné vers la droite/gauche. Terminez cette étape en serrant la vis à molette

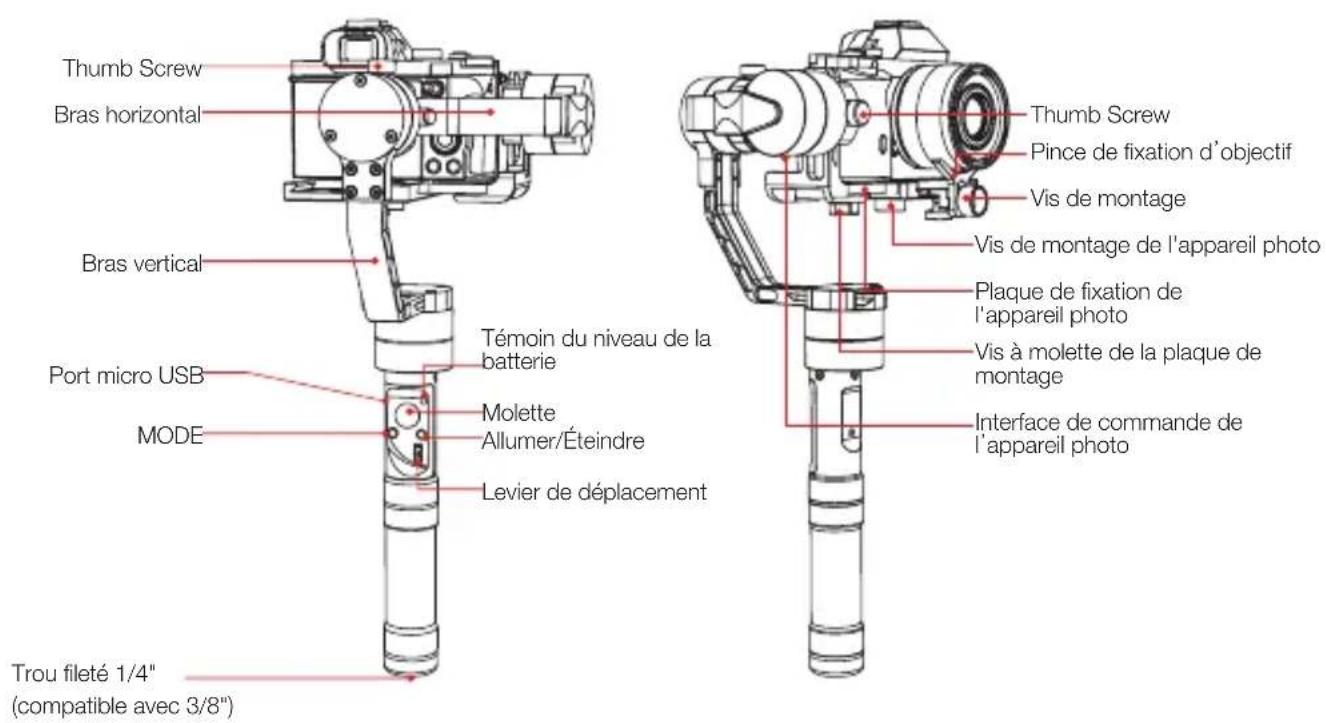

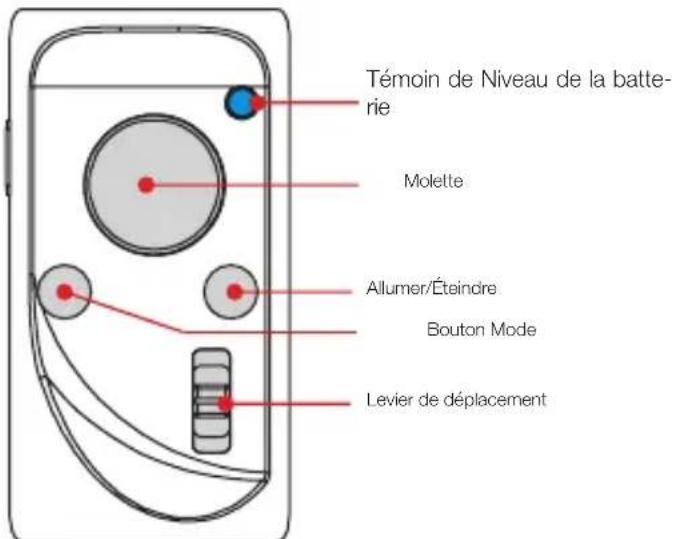

zhiyun-tech.com Démarrage Présentation du panneau de commande Témoin du niveau de la batterie S’allume en JAUNE lorsque le stabilisateur est allumé/éteint : Clignote rapidement pendant 3 secondes puis devient allumé lorsque le stabilisateur est allumé. Clignote rapidement pen- dant 3 secondes lorsque le stabilisateur est éteint. S’allume en BLEU lorsque le stabilisateur fonctionne nor- malement, la fréquence de clignotement du témoin BLEU indique le niveau actuel de la batterie : Clignote rapidement 4 fois : niveau de la batterie entre 75% et 100%. Clignote rapidement 3 fois : niveau de la batterie entre 50% et 75%. Clignote rapidement 2 fois : niveau de la batterie entre 25% et 50%. Clignote rapidement 1 fois : niveau de la batterie entre 0% et 25%. Utilisation du levier de déplacement Dans le cas où un appareil photo SONY est monté : Poussez le levier de déplacement dans la direction T pour effectuer un zoom arrière et dans le sens W pour effectuer un zoom avant. Dans le cas où un appareil photo Panasonic est monté : Déplacez le levier de déplacement dans les deux sens pour effectuer la mise au point. Port micro USB Connectez le stabilisateur à un ordinateur via un câble micro USB pour la connexion en ligne Bouton Mode Maintenez appuyé le bouton pendant 1 seconde pour accéder/quitter le mode veille. Appuyez une fois pour basculer entre le mode suivi pa- noramique et le mode verrouillage. Appuyez deux fois rapidement pour accéder au mode suivi. Appuyez trois fois rapidement pour accéder au mode selfie (rotation de 180° sur l'axe de panoramique) Allumer/Éteindre Allumez le stabilisateur en maintenant appuyé le bouton d'alimentation pendant environ 3 secondes. Une fois le stabilisateur allumé, le bouton d'alimentation peut être utilisé comme commande de prise de vue de l'appareil photo (uniquement lorsque l'appareil photo est connecté au stabilisateur). Appuyez une fois sur le bouton pour prendre une photo. Appuyez deux fois sur le bouton pour démarrer l'enre- gistrement vidéo. Appuyez deux fois de nouveau sur le bouton pour arrêter l'enregistrement. Utilisation de la manette La manette contrôle le mouvement de l’appareil photo en tournant les 3 axes vers le haut/bas/gauche/droite. Molette Bouton Mode Témoin de Niveau de la batte- rie Allumer/Éteindre Levier de déplacement15 zhiyun-tech.com Comment démarrer

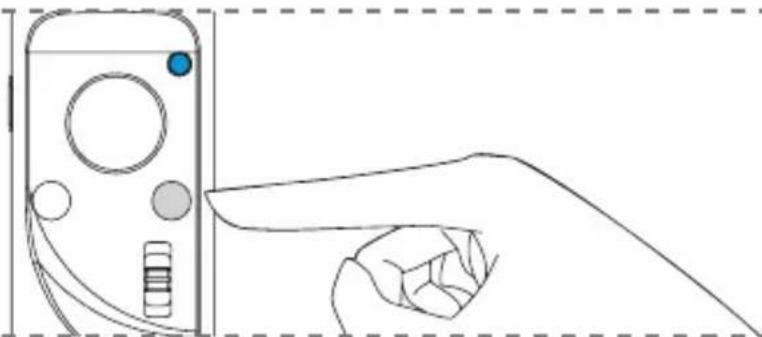

2. Une fois les piles installées correctement, maintenez appuyé le bouton d'alimentation pendant 3 secondes

pour allumer. Utilisez uniquement des piles fournies ou approuvées par ZHIYUN, autrement cela pourrait provoquer des accidents. Lorsque vous utilisez le stabilisateur, tenez l'appareil photo d'une main pour éviter les secousses qui peuvent entrainer un dysfonctionnement du stabilisateur (dans de très rares cas).

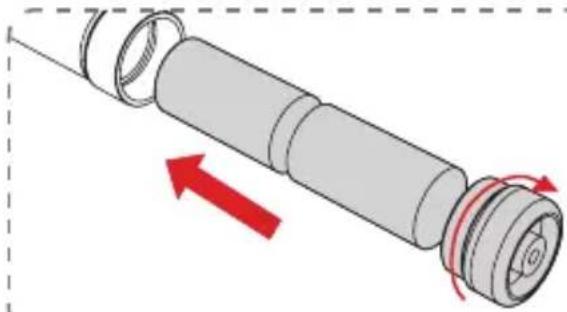

1. Tournez le couvercle pour l’ouvrir, et installez deux

piles Li-ion 26500. Veillez à bien serrer le couvercle après l'installation des piles, autrement le stabilisateur risque de ne pas être allumé. Les piles doivent être installées avec leurs bornes posi- tives orientées dans le sens de la flèche comme illustré sur la figure. Démarrage16 zhiyun-tech.com Présentation des modes de contrôle du cardan Schéma de changement de modes Changement de mode :

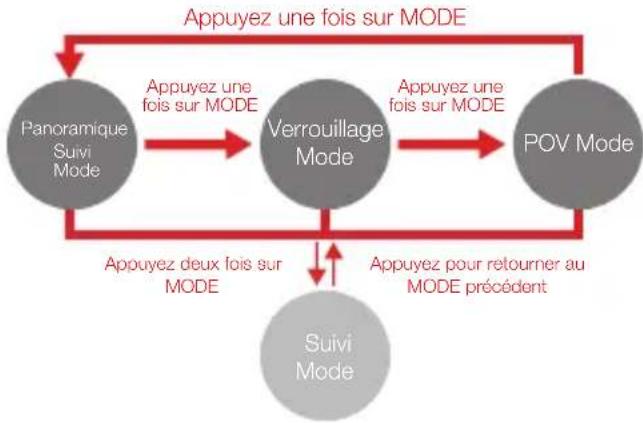

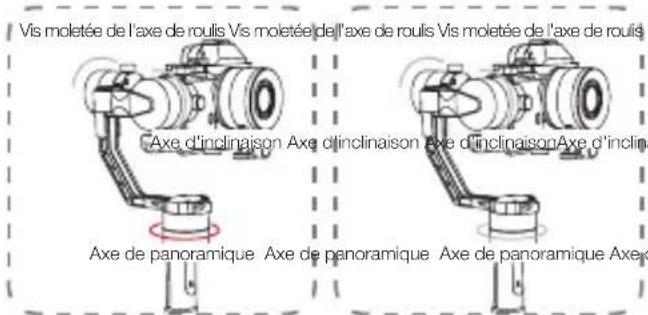

1. Un appui bref sur le bouton MODE permet de choisir un des

3 modes dans l'ordre suivant : mode de suivi panoramique, mode de verrouillage et mode VPP (vision subjective ou vue à la première personne). Le mode par défaut à la mise sous tension est le mode de suivi panoramique.

2. Deux appuis sur le bouton MODE dans n'importe lequel des

3 modes ci-dessus activera le mode de suivi intégral. Un appui bref sur le bouton MODE dans ce mode réactivera le mode précédent.

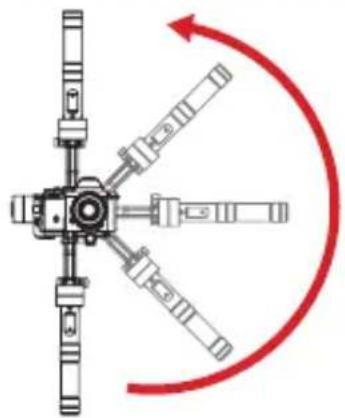

3. Appuyez brièvement trois fois sur le bouton MODE et la ca-

méra tournera à 180° le long de l'axe de panoramique tandis que le mode de contrôle actif restera inchangé. Panoramique Suivi Mode Appuyez deux fois sur MODE Appuyez une fois sur MODE Appuyez une fois sur MODE Appuyez une fois sur MODE POV Mode Suivi Mode Appuyez pour retourner au MODE précédent Verrouillage Mode Vis moletée de l'axe de roulis Vis moletée de l'axe de roulis Vis moletée de l'axe de roulis Axe d'inclinaison Axe d'inclinaison Axe d'inclinaisonAxe d'inclinaison Axe de panoramique Axe de panoramique Axe de panoramique Axe de panoramique Mode de suivi panoramique : la caméra effectue un mouvement de panoramique (gauche/droite) en suivant le mouvement du stabilisateur tandis que les axes d’inclinaison et de roulis sont verrouillés. Le déplacement du levier de commande vers le haut/ bas permet de contrôler manuellement l’axe d’inclinaison. Mode de verrouillage : ce mode verrouille le mouvement sur les trois axes pour fixer la caméra dans une direction de prise de vue. Le déplacement du levier de commande vers le haut/bas et vers la gauche/droite permet de contrôler manuellement l’axe d’inclinaison et l’axe de panoramique. Mode de suivi : la caméra effectue des mouvements de panoramique et d’inclinaison en suivant le stabilisateur. Le déplacement du levier de commande vers la gauche/droite permet de contrôler manuellement l’axe de roulis. Mode VPP : permet à l’appareil photo de pivoter d’un angle maximal de 45° vers la gauche/droite, et d’effectuer un mouvement de panoramique gauche/droite avec une rotation à 360° sans fin en suivant le mouvement de la poignée du cardan. Axe de roulis 45°17 zhiyun-tech.com Initialisation et diverses utilisations Initialisation du stabilisateur Procédure d'initialisation Vous devez réinitialiser le stabilisateur dans les conditions suivantes :

1. Légère déviation dans l'angle d'inclinaison de la caméra en position de niveau après le démarrage.

2. Légère déviation dans l'angle de roulis de la caméra en position de niveau après le démarrage.

3. Correction fréquente de petits angles lorsque l'appareil photo est en position horizontale et le stabilisateur

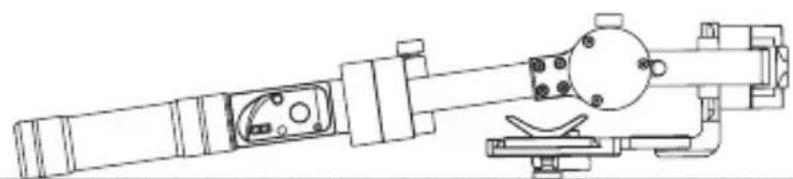

1. Installez les piles correctement.

2. Tenez la plaque de montage de l'appareil photo et maintenez appuyé le bouton d'alimentation pour allu-

mer le stabilisateur. Le moteur génère une force lors de l'activation, maintenez la plaque de montage de l’appareil photo immobile et maintenez appuyé le bouton Mode pour passer en mode veille.

3. Placez le stabilisateur sur une table dans une position immobile, attendez environ 10 secondes, le temps

que stabilisateur effectue son initialisation. Si un léger écart est constaté après l'initialisation, répétez la procédure ci-dessus pour effectuer une nouvelle initialisation.18 zhiyun-tech.com Initialisation et diverses utilisations Mise à jour du microprogramme

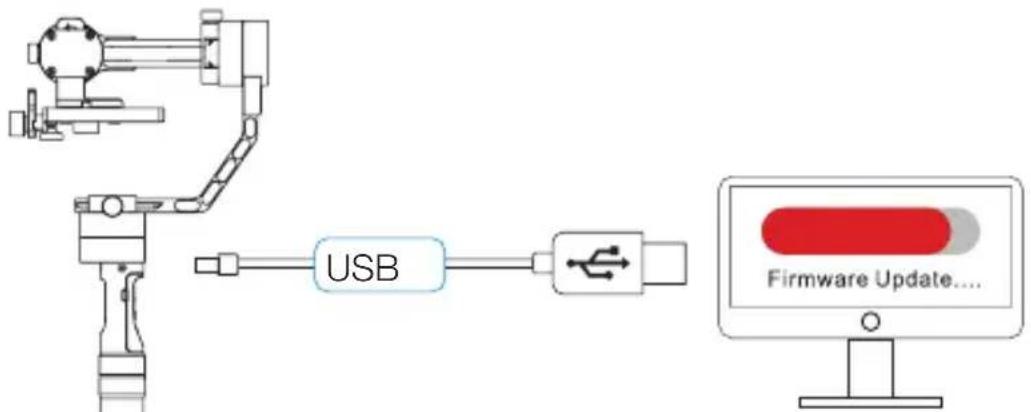

1. Rendez-vous sur le site officiel de ZHIYUN : www.zhiyun-tech.com.

2. Cliquez pour ouvrir la page «Download» et recherchez le package du tutoriel de mise à niveau du micro-

3. Téléchargez le pilote, l'outil de calibrage et le microprogramme le plus récent correspondant à votre stabi-

4. Mettez à jour le microprogramme en suivant les instructions du didacticiel de mise à jour du micropro-

gramme. Assurez-vous que les piles sont installées pendant la mise à jour. USB19 zhiyun-tech.com Utilisation de l’application Connexion du stabilisateur au smartphone

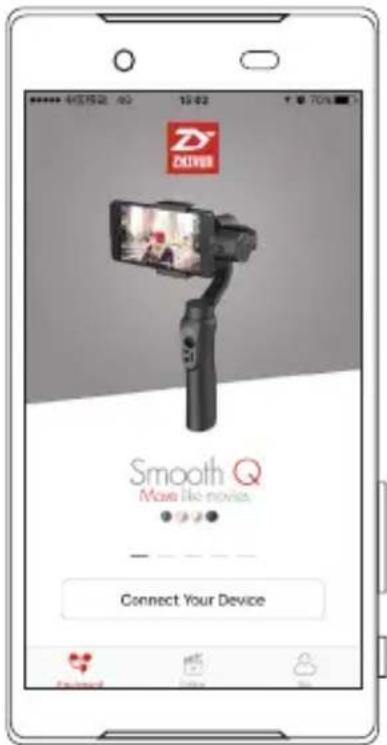

1. Recherchez « ZY Play » dans App Store/Google Play Store et la télé-

2. Allumez le stabilisateur.

3. Lancez « ZY Play », appuyez sur « Connect Device » et sélectionnez

votre stabilisateur. Téléchargement et installation de l'application Téléchargez l'application à partir de la page «DOWNLOAD» du site officiel de ZHIYUN www.ZHIYUN-TECH.com, ou en scannant directement le code QR situé à gauche (Android 5.0 et plus ou iOS9.0 et plus requis). Vous pouvez également télécharger l'application en effectuant une recherche de «ZY Play» sur Google Play ou APP Store. L'application ZHIYUN est mise à jour de façon régulière, essayez dès maintenant d'en découvrir plus de fonctions.20 zhiyun-tech.com Utilisation de l’application Fonctions principales de l’application Écran de contrôle : Permet de voir l'état de fonctionne- ment du stabilisateur. Écran de commande : Offre diverses commandes du stabilisateur, notamment le changement du mode de commande du cardan et des mouvements des axes. Écran de réglage du cardan

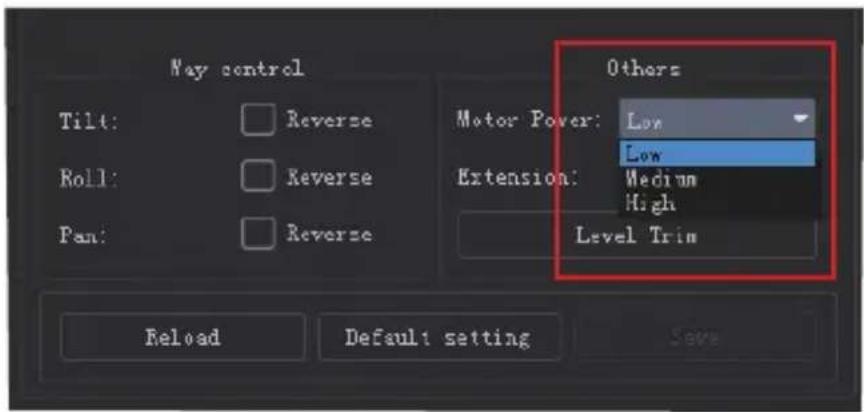

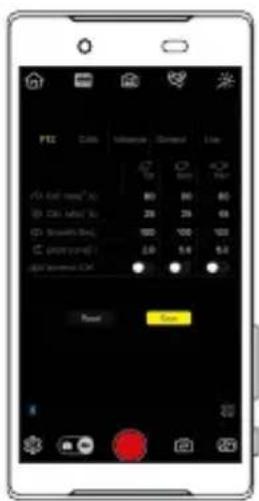

Permet le réglage de divers paramètres du stabilisateur (reportez-vous aux instructions de l’application pour des opé- rations spécifiques). Écran de calibrage : Un ca- librage est nécessaire lorsque des écarts sont détectés sur les trois axes et le nivellement de l’appareil photo. Appuyez sur «Lancer le calibrage» et effectuez la procédure de ca- librage sur 6 côtés en suivant les illustrations à l'écran.21 zhiyun-tech.com Utilisation des principaux accessoires Ligne de télécommande d’appareil photo Panasonic (à acheter séparément) Modèles de caméras compatibles: GH3/GH4/GH5 Fonctions prises en charge :

2. Enregistrement vidéo

Modèles de stabilisateurs compatibles : CRANE, Crane Plus avec microprogramme version V1.50 et plus. Mode d’emploi Connexion

1. Connectez d’abord le stabilisateur à un PC ou à un smartphone.

2. Configurez le stabilisateur pour qu’il corresponde à «Panasonic» dans l’écran de Paramètres du cardan, et

enregistrez les paramètres.

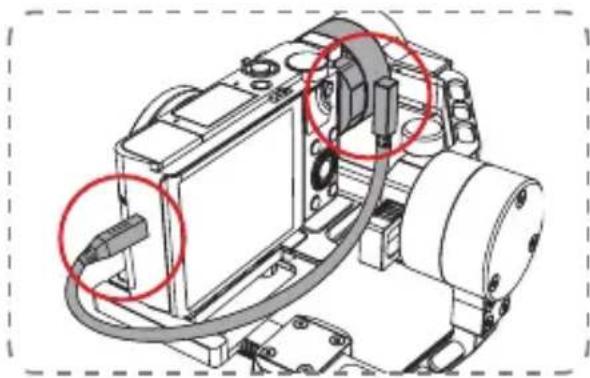

3. Branchez le connecteur micro USB de la ligne de télécommande de l’appareil photo Panasonic dans le

port de connexion de l’appareil photo situé sur le côté du moteur d’inclinaison, puis connectez l’autre extré- mité de la ligne de télécommande au port REMOTE de l’appareil photo.

4. Allumez le stabilisateur avant d’allumer l’appareil photo, autrement, la télécommande de l’appareil photo

risque de ne pas fonctionner. Utilisations

1. Obturateur (avec mise au point) : Appuyez sur le bouton d’alimentation pour prendre une photo.

2. Enregistrement vidéo : Appuyez deux fois sur le bouton d’alimentation pour démarrer l’enregistrement

vidéo et appuyez deux fois de nouveau pour arrêter l’enregistrement.22 zhiyun-tech.com Utilisation des principaux accessoires Ligne de télécommande d’appareil photo Sony (à acheter séparément) Modèles de caméras compatibles: Compatible avec les caméras SONY contrôlées par le port MULTI Modèles de stabilisateurs compatibles : CRANE, CRANE-M, Crane Plus avec microprogramme version V1.50 et plus. Fonctions prises en charge :

2. Enregistrement vidéo

3.Zoom REMARQUE : Le zoom optique n'est pas pris en charge si l'objectif n’est pas électrique (recommandé) : E PZ 18-105mm F4 GOSS, E PZ 16-50mm F3.5-5.6 OSS). Mode d'emploi Connexion 1 Connectez d'abord le stabilisateur à un PC ou à un smartphone.

2. Configurez le stabilisateur pour qu'il corresponde à «Sony» dans l'écran de Paramètres du cardan, et en-

registrez les paramètres.

3. Branchez le connecteur micro USB de la ligne de télécommande de l’appareil photo Sony dans le port de

connexion de l’appareil photo situé sur le côté du moteur d'inclinaison, puis connectez l'autre extrémité de la ligne de télécommande au port MULTI de l'appareil photo.

4. Allumez le stabilisateur avant d'allumer l'appareil photo, autrement, la télécommande de l'appareil photo

risque de ne pas fonctionner. Utilisations 1 Obturateur (avec mise au point) : Appuyez sur le bouton d'alimentation pour prendre une photo.

2. Enregistrement vidéo : Appuyez deux fois sur le bouton

d'alimentation pour démarrer l'enregistrement vidéo et appuyez deux fois de nouveau pour arrêter l'enregis- trement.

3. Zoom : Poussez le levier de déplacement situé sur la

poignée du stabilisateur dans la direction T pour effec- tuer un zoom arrière et dans le sens W pour effectuer un zoom avant.23 zhiyun-tech.com Télécommande sans 󶈵l ZW-B02 (à acheter séparément) Bouton MODE Témoin de charge Alimentation/Obturateur (Bouton à double fonction) Levier de déplacement Témoin Bluetooth Molette Témoin du niveau de puissance Allumer/Éteindre et vidéo (bouton de l’obturateur à deux positions)

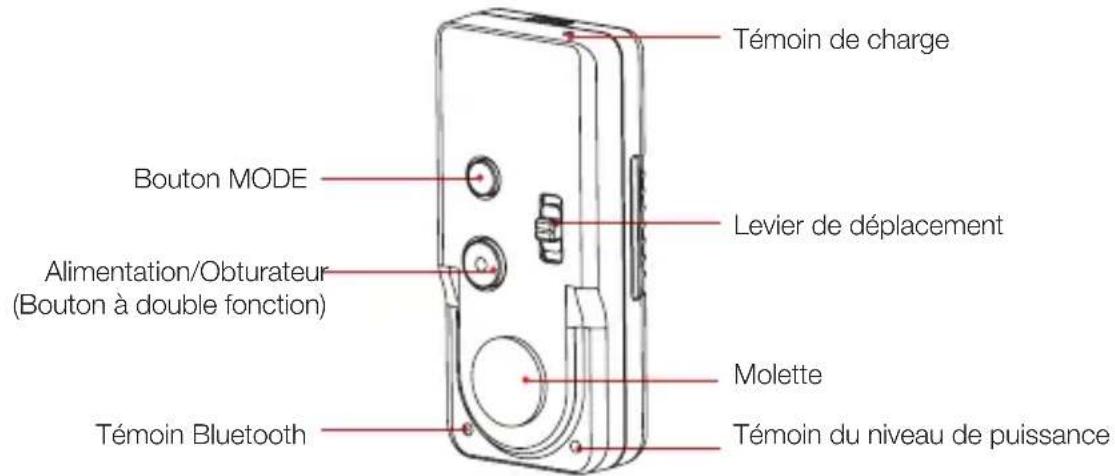

1. Maintenez appuyé le bouton pendant plus d’une seconde pour allumer la télécommande et passer en

mode maître par défaut.

2. Maintenez appuyé le bouton pendant plus d’une seconde, pour éteindre la télécommande (le témoin s’éteint)

3. Lorsque le stabilisateur est connecté à la caméra : En mode Photo, appuyez sur le bouton de l’obturateur

à mi-course pour faire la mise au point puis appuyez à fond pour prendre une photo ; appuyez deux fois ra- pidement sur le bouton (appuyez à fond) pour passer du mode Vidéo au mode Photo. Combinaisons de boutons Bouton d’alimentation + commutateur : En allumant le stabilisateur, poussez le commutateur dans la direc- tion W pour passer en mode Esclave afin de mettre à jour le microprogramme de la télécommande via le téléphone (téléchargez d’abord l’application « ZY Play »). Bouton d’alimentation + bouton Mode : Appuyez sur le bouton Mode et le bouton d’alimentation en même temps pour coupler le stabilisateur le plus proche via Bluetooth. Bouton Mode : Sélection du mode (partage de la même fonction avec le cardan) Manette : Commande de direction (partage de la même fonction avec le cardan) Curseur : Zoom avant/arrière. Pour pouvoir contrôler la caméra, il faut la connecter avec un câble approprié. Certaines fonctions de com- mande à distance peuvent ne pas être prises en charge par certains modèles de caméras. Utilisation des principaux accessoires24 zhiyun-tech.com Méthode de montage

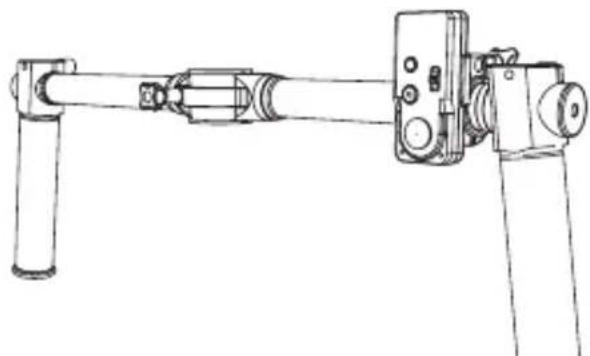

1. Installez la télécommande sur la tige d'exten-

sion ou la poignée double pour un usage plus pratique (comme illustré dans la figure ci-des- sus).

2. Installez la télécommande sur la tige d'extension ou la poignée double

pour un usage plus pratique (comme illustré dans la figure ci-dessus). La fixer en serrant la vis à molette située à l’arrière. La télécommande s'éteint automatiquement si elle reste inactive pendant 2 minutes. Spécifications : Tension de charge : 5V Courant de charge : 100mA Autonomie théorique : ≥ 30 heures Capacité de la pile lithium polymère intégrée : 150mAh Courant émis et reçu : 11,9mA Courant de fonctionnement : 4,2mA Distance de contrôle effective : 10m /394 pouce (sans blocage) Témoin Bluetooth Pas de connexion Clignotement continu. Connecté : Allumé fixe. Témoin du niveau de puissance 90%-100%: clignote rapidement 4 fois par seconde. 75%-90%: clignote rapidement 3 fois par seconde. 55%-75%: clignote rapidement 2 fois par seconde. 30%-55%: clignote rapidement 1 fois par seconde. 0%-30%: clignote rapidement. Témoin de charge Charge en cours : ● Allumé en ROUGE. Charge terminée : ● Allumé en VERT. Utilisation des principaux accessoires25 zhiyun-tech.com Poignée d’extension de cardan pour Crane-EH001 (à acheter séparément) Méthode d’installation :

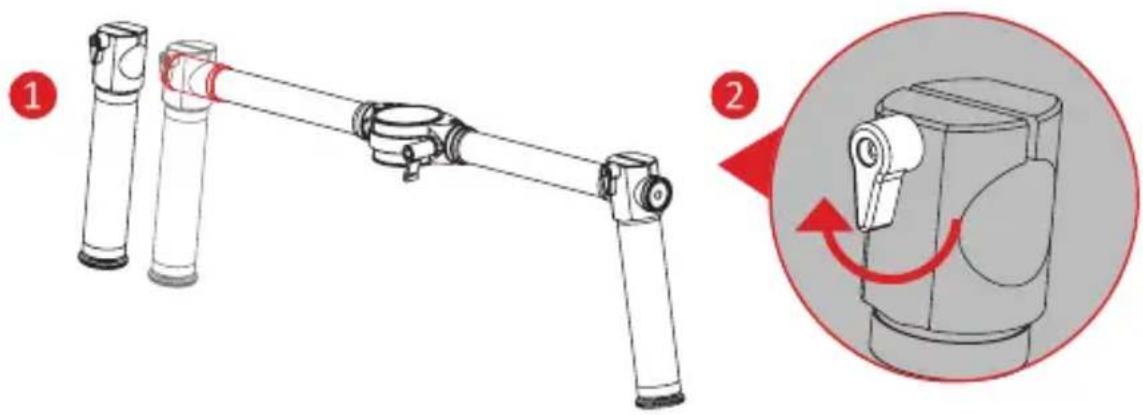

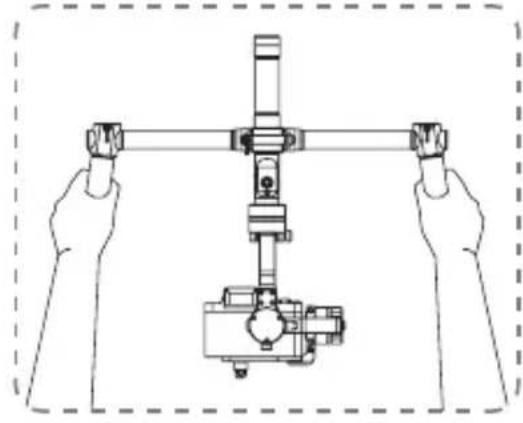

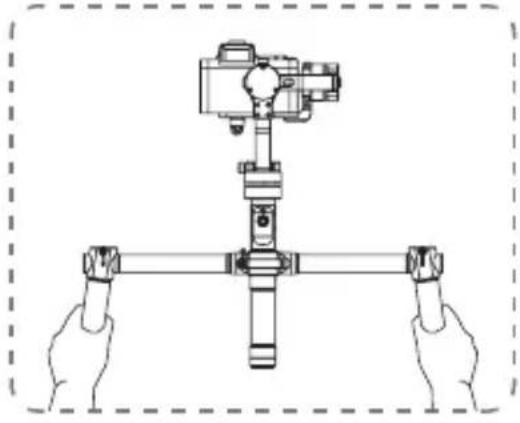

1. Insérez les deux poignées dans les deux côtés de la tige horizontale.

2. Serrez les vis sur les poignées.

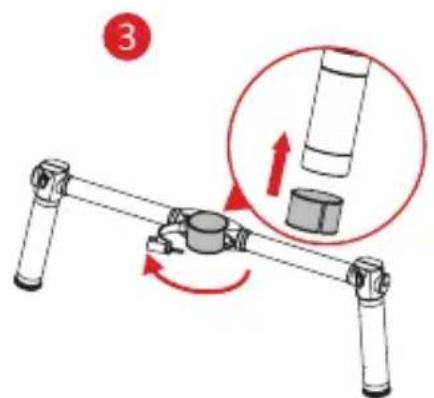

3. Dévissez la bride de fixation au milieu des poignées, extrayez la bague de protection et insérez-la dans

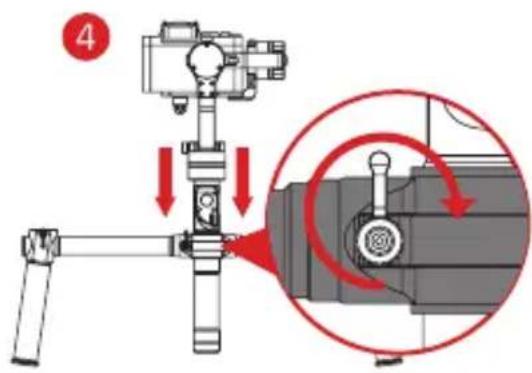

4. Attachez la bride de fixation sur le stabilisateur avec la bague de protection, puis serrez les vis de la

bride. Utilisation des principaux accessoires Faites glisser le clip dans la partie marquée en ROUGE ci-dessus. RED above.26 zhiyun-tech.com Mouvement descendant Mouvement ascendant Utilisation des principaux accessoires27 zhiyun-tech.com Caractéristiques du produit Min Standard Max Remarque Tension d’entrée 6,8V 8,4V 12,6V Courant de fonctionne- ment 80mA 110mA 6000mA Température de fonction- nement -10° C 25° C 45° C Autonomie 12h 18h Testé en fonctionnement statique après équilibrage approprié Temps de charge 3h Poids 950g Sans piles Plage de l'angle d'incli- naison 360° Rotation illimitée Plage de déplacement du roulis 360° Rotation illimitée Plage du panoramique 360° Rotation illimitée Charge utile 350g 2500g28 zhiyun-tech.com Guide pour le réglage de la force du moteur La version du microprogramme 1.52 ou plus permet le réglage de la force du moteur de Crane Plus. La force du moteur doit être réglée en fonction du poids des caméras via l’outil de mise à jour du calibrage ou l’appli- cation. Procédure de con󶈵guration Méthode d'ajustement 1 : la puissance du moteur du stabilisateur doit être ajustée (3 niveaux) pour adapter le sta- bilisateur aux appareils photo et aux objectifs de différent poids afin de garantir une utilisation idéale. Veuillez vous reporter à la méthode de connexion dans la présentation de l’application. Connectez d’abord le Crane Plus par ZY PLAY, puis choisissez la force adaptée pour configurer correctement la puissance du moteur dans ZY PLAY. Méthode d'ajustement 2 :

1. Téléchargez l’outil de mise à jour du calibrage et le pilote USB à partir du site officiel de Zhiyun. Double-cliquez

pour installer le pilote USB. 2 . Connectez le cardan au PC par un câble USB, double-cliquez sur l'outil pour l’exécuter. Allumez le cardan, maintenez appuyé le bouton Mode pendant quelques secondes pour que le cardan passe en mode veille. 3 . Cliquez sur «Paramètres» pour accéder à la page de configuration. Cliquez sur «Ouvrir», la puissance du mo- teur peut être réglée dans un autre module. 4 . Il y a trois options pour la puissance du moteur : faible, moyenne et élevée. Faible : Puissance par défaut (recommandée pour : Crane Plus + Sony A7S ou poids inférieur) Moyenne : Puissance modérée (recommandée pour : Crane Plus + Sony A7S） Élevée : Puissance maximale (recommandée pour :Crane Plus + Canon 5D）29 zhiyun-tech.com

1. Si après l'achat, votre produit présente une défaillance ou des problèmes, contactez un agent local pour

obtenir de l'aide, ou envoyez un e-mail au service clientèle de ZHIYUN (service@zhiyun-tech.com) ou ren- dez-vous sur www.zhiyun-tech.com.

2. L’agent local ou celui du service clientèle de ZHIYUN vous guidera à travers toute la procédure de dépan-

nage pour essayer de résoudre le problème que vous avez rencontré avec le produit.

3. ZHIYUN se réserve le droit de réexaminer les produits endommagés ou retournés.

Procédure de réclamation de garantie

1. Produits soumis à une réparation non autorisée, une mauvaise utilisation, un choc, une négligence, une

mauvaise manipulation, un trempage, un accident et une altération non autorisée.

2. Produits soumis à une mauvaise utilisation ou dont les étiquettes ou les plombages de sécurité ont été

3. Produits dont la garantie a expiré.

4. Produits endommagés par une force majeure, telle qu’incendie, inondation, foudre, etc.

Cette garantie ne s’applique pas dans les cas suivants

1. Les clients ont droit à un remplacement/service de réparation gratuit en cas de défaut de qualité constaté

dans le produit dans les 15 jours suivant la réception du produit.

2. ZHIYUN offre un service de réparation gratuit à tout client pour tout défaut avéré de matériaux ou de main

d'œuvre entraînant une défaillance du produit dans des conditions d'utilisation normale et pendant la pé- riode de garantie valide, soit 12 mois à compter de la date de livraison.

3. Certains états ou pays n’autorisant pas les limitations sur la durée d’une garantie implicite, la période de

garantie ci-dessus peut ne pas s’appliquer à votre cas. Période de garantie Carte de Garantie30 zhiyun-tech.com Informations clients Nom du client : Numéro de contact : Adresse : Informations sur la vente Date de vente : Produit N° de série : Revendeur Numéro de contact : #1 Fiche d'entretien Date de réparation : Signature du réparateur : Cause du problème : Résultat de la réparation : □ Résolu □ Non résolu □ Remboursé (Remplacé) Carte de Garantie31 zhiyun-tech.com Coordonnées Site Web Weibo Facebook Youtube Google+ Youku Vimeo WeChatInspecteur du Contrôle de Qualité : Ce produit est fabriqué conformément aux normes de qualité et autorisé à la vente après une stricte inspection. Certi󶈵cat de qualité Téléchargez la dernière version à partir de www.zhiyun-tech.com Ce document est susceptible d'être modifié. ZHIYUN ™ est une marque de ZHISHEN. Copyright©2020 ZHISHEN. Tous droits réservés.V1.10
