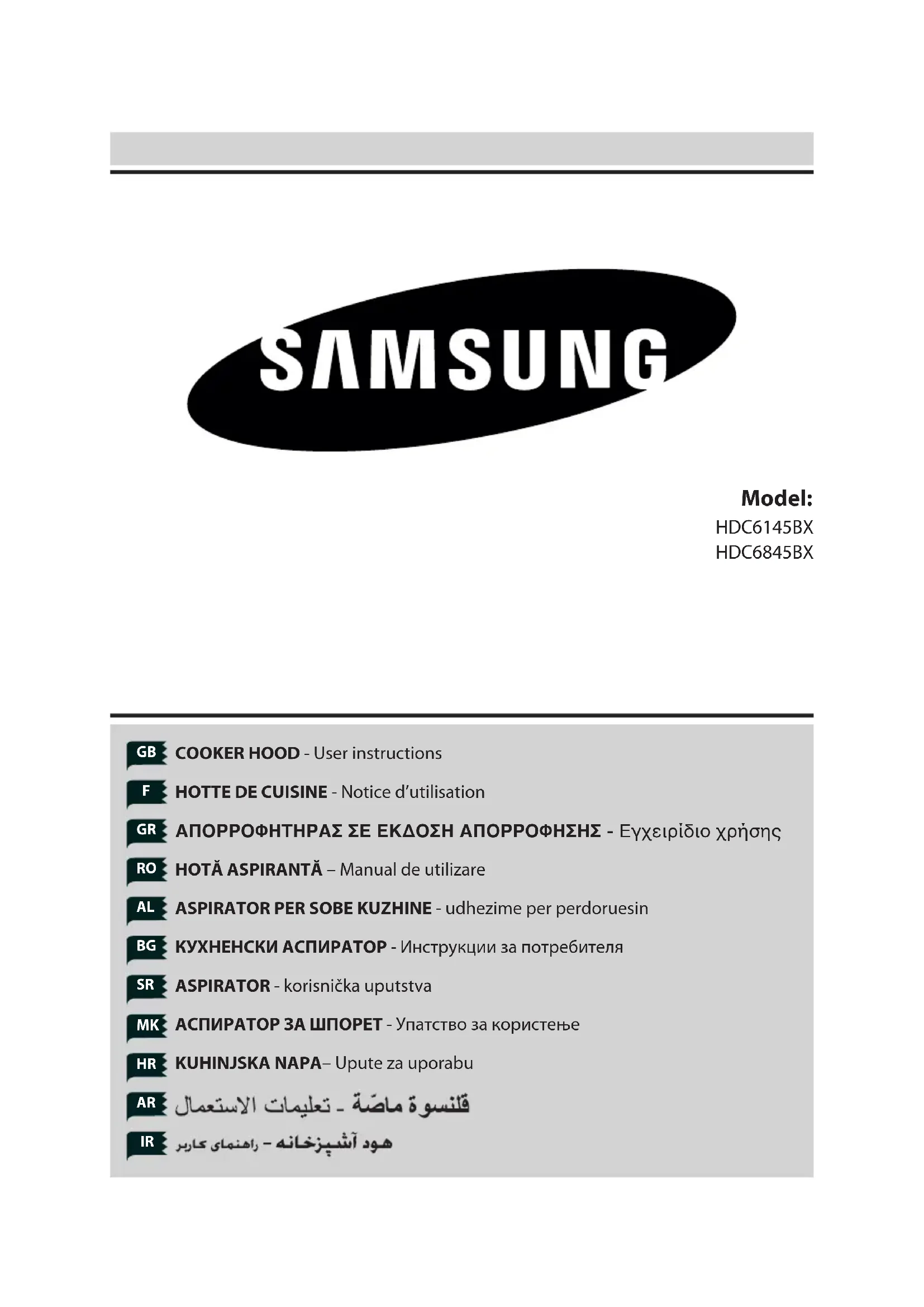

MODE D'EMPLOI HDC6145BX SAMSUNG
Puissance d'aspiration (m3/h): 450
Tension: 220 - 240V 50Hz
Moteur absorption: 1x150W
Diametre sortie air (mm): 150
Lampes: 2x40W
FRANÇAIS
GÉNERALITÉS
Lire attentivement le contentu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ulterieures consultations. L'appareil a ete concu pour etre utilise dans le modele aspirant (evacuation de l'air a l'estierer - Fig.1B), filtrant (retour de I'air a I'intérieur - Fig.1A) ou doted'un moteur externe (Fig.1C).
CONSEILS POUR LA SECURITE
Attention, lorsquedans lameme pieceyouutilize stanementla hotteaevacuationavecunbruleour uninee alimentespar uneenergieautre queI'electricite, apouvezcrier un probleme"d'inversiondeflux".Dans la hotteaspirel'airnecessairea leurcombustion.La session dansle localne doit pasdepasserles4Pa(4x10) Pour un fonctionnement en toutesecurite,n'oubliezpeveoiruneventilationsuffisante du local. I'evacuationvers l'extérieur,veuillagezyourefererauxpositionsenvigeur dansvoire pays.
Avant de brancher la hotte au réseau de distribution électrique:
-
litre les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrcler aussi si la prise est adaptée. En cas de doutes, contacter un électricien qualifié.
-
Si le cable d'alimentation est abimé, il faut le replacer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
-
Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.
Attention!
Dans certaines circonstances les electroménagers peuvent etre dangereux.
A) N'essayez pas de contrôle l'état des filtres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveiliez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de proceder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet apparéil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils
utilisant du gaz ou d'autres combustibles, la piece doit etre correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
M) Veuillez utiliser une prise de courant privée pour la fiche d'alimentation électrique.
: il pourrait y avoir un risque d'incendie.
N) Veuillez ne pas faire fonctionner la hotte lorsque vous flambez des plats ou une poèle à frire.
: il pourrait y avoir un risque d'incendie.
O) Veuillez ne pas toucher le produit ou appuyer sur l'interrupteur avec les mains mouillées.
: il pourrait y avoir un risque d'electrochoc.
P) Veuillez ne pas essuyer la hotte avec des produits chimiques lors du nettoyage.
Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et Electroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole appliqué sur le produit ou sur la documentation
Jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques etlectroniques.
Conformez-vous aux reglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.
INSTRUCTIONS POUR L'INSTALLATION
Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.
- Connexionélectrique:
L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre.
La connection avec le réseau électrique doit être executée comme suit:
MARRON = L ligne
BLEU = N neutrte.
Si elle n'a pas eté prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotee d'une fiche, la hotte doit etre installee en sorte que la fiche soit accessible.
En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3mm , proportionnel à la charge et correspondant aux normes en vigueur.
- La distance minimum entre la surface de support des recipients de cuisson sur le dispositif de cuisson et la partie la plus BASSE de la hotte pour cuisine doit etre de 65cm au moins. S'il doit etre utilise un tuyau de connection composé
de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échémpement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparciels alimentés par une énergie différente de cette ELECTrique.
En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'executer les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.7).
-
S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
-
Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
Fixation murale:
Exécuter les troux A en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 5). En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placopâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, où sera fixée la hotte.
Fixation des raccords téléscopiques de decoration:
mettre des gants pour-retirer le film protecteur de la cheminée en faisant attention à ne pas la rayer (Fig.3).
Prévoir l'alimentation électrique à l'intérieur de l'encombrem du raccord de decoration. Si vous appareil doit être installé dans le modele aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.4), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.4), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.5). Introduire le raccord supérieur à l'intérieur du raccord inférieur et appuyer sur la coque.
Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.4). Si on peut transformer la hotte du modele aspirant au modele filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.
- Modèle filtrant:
Installer la hotter et les deux raccords suivant l'indication reportee au paragraphe concernant le montage de la hotter dans le modele aspirant.
En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu.
Si le jeu n'est pas fourni, commandez-le à votre revendeur comme accessoire.
Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrès jusqu'à déclic d'arrêt (Fig.8).
EMPLOI ET ENTRETION
- Il est conseilé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé
de l'arrête 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et evacuer l'air vicié.
Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtrtre anti-graisse et du filtrtre à charbon actif.
-
Le filtrte anti-graisse a pour role de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
-
Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisse.
-
Àprous plusieurs lavages,ils peuvent changer de couleur.Ceci ne donne pas droit à réclamation ni droit,par conséquent,a leur remplacement.
Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.
-
Les filtres à charbon actif seront à filtrer l'air qui est ensuite renvoyé dans la pierce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtrre anti-graisse.
-
Nettoyez féquèmment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
-
N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conscience pour un éclairage général prolongé de la pierce. Une utilisation prolongée de l'éclairage est diminue considérablement la durée de vie moyenne des lampes.
-
Commandes (Fig.6) mécaniques les symboles sont les suivants:
A = touche ECLAIRAGE
B = touche OFF
C= touche PREMIÈRE VITESSE
D = touche DEUXIEME VITESSE
E = touche TROISIÈME VITESSE.
NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
