РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HDC6145BX SAMSUNG

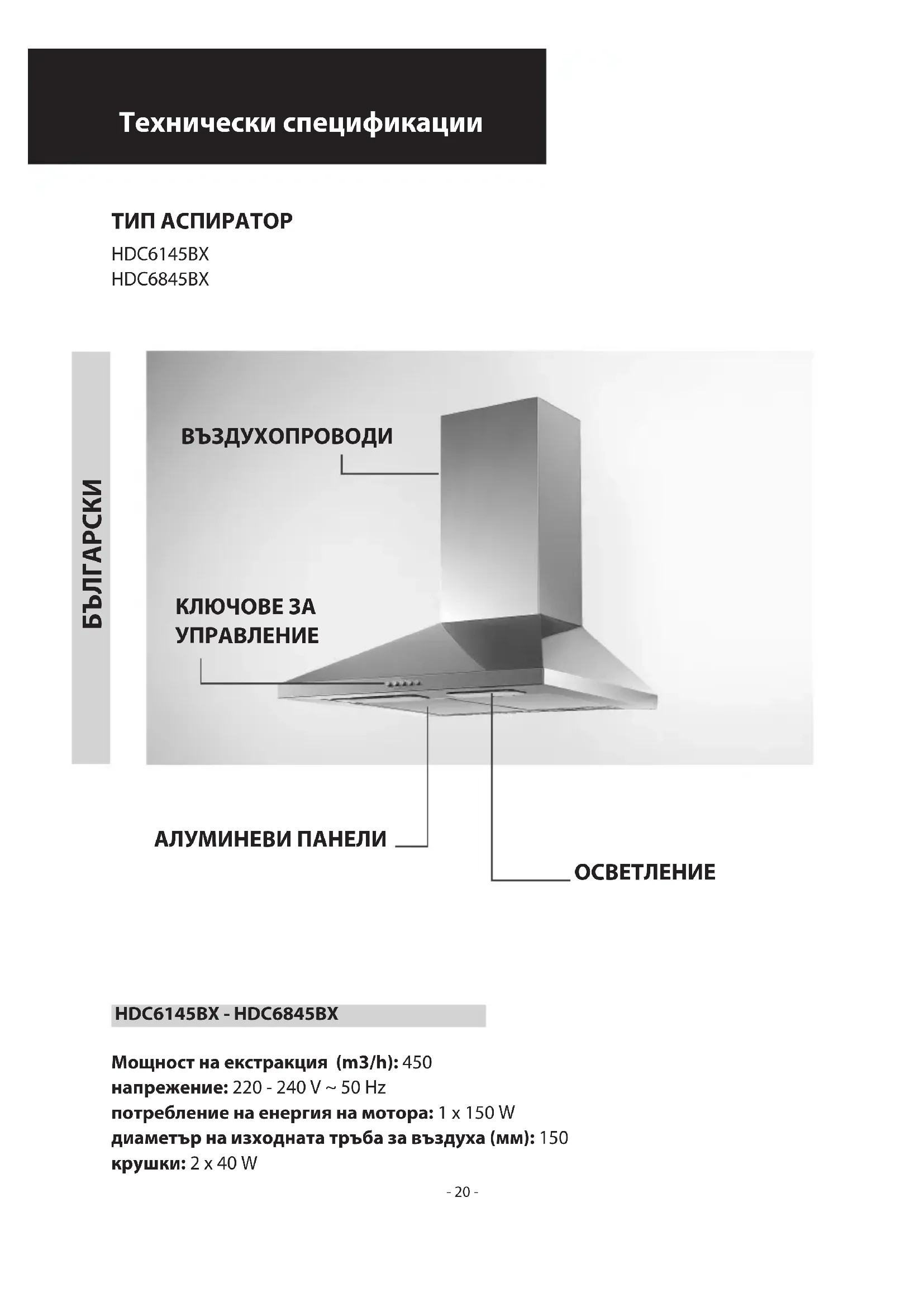

Мощност на екстракция (m3/h): 450 напрежение: 220 - 240 V ~ 50 Hz потребление на енергия на мотора: 1 x 150 W диаметър на изходната тръба за въздуха (мм): 150 крушки: 2 x 40 W

ОБЩА ИНФОРМАЦИЯ Внимателно прочетете следната важна информация за безопасността при инсталиране и поддръжка. Запазете брошурата с информация на достъпно място за бъдещи справки. Уредът е проектиран за използване във вариант с отвеждане (изходът за отработения въздух е отвън - фиг. 1В), във вариант с филтри (с вътрешна циркулация на въздуха - фиг. 1А) или с външен мотор (фиг. 1С). МЕРКИ ЗА БЕЗОПАСНОСТ Имайте предвид, че когато кухненският аспиратор работи едновременно с открита камина или горелка, които зависят от наличността на въздух в околната среда и се захранват от източник, различен от електричество, аспираторът отнема въздуха от околната среда, а една камина или горелка се нуждае от въздух за процеса на горене. Отрицателното налягане в околната среда не трябва да надвишава 4 Pa (4x10-5 bar). Осигурете адекватна вентилация в околната среда за безопасна работа на кухненския аспиратор. Съблюдавайте приложимите местни разпоредби за външно отвеждане на въздуха. Преди да свържете съответния модел на уреда към електрическата мрежа: - Проверете табелката с данни (разположена във вътрешността на уреда), за да се уверите, че напрежението и силата на тока съответстват на тези на мрежата и че контактът е подходящ. Ако имате съмнения, обърнете се към квалифициран електротехник. - Ако захранващият кабел е повреден, той трябва да се замени с друг такъв или със специален комплект, който може да бъде доставен направо от производителя или от центъра за техническо съдействие. - Това устройство трябва да бъде свързано със захранващата мрежа или чрез щепсел ( с предпазител 3A, или с твърд проводник към 2 - фазов за защита от токови удари предпазител 3A .

При определени обстоятелства електрическите уреди може да са опасни. А) Не проверявайте състоянието на филтрите, докато кухненският аспиратор работи. В) Не докосвайте крушките или съседните на тях участъци по време на продължителна работа на осветителната инсталация или след това. С) Не се допуска готвене на ястия фламбе под кухненския аспиратор D) Избягвайте открит пламък, тъй като той поврежда филтрите и създава опасност от пожар E) Дръжте под око храната, която пържите, за да предотвратите опасност от пожар поради прегряване на мазнината за пържене. F) Изваждайте щепсела от електрическия контакт преди каквото и било действие по поддръжката. G) Този уред не е предназначен за употреба от малки деца или немощни лица, когато не са под надзор на

H) Малките деца трябва да са под надзор, за да се гарантира, че няма да си играят с уреда

I) В помещението трябва да има адекватна вентилация,

когато този тип аспиратор се използва с уреди, които горят газ или други горива L) Съществува риск от възникване на пожар, ако почистването не се извършва в съответствие с инструкциите. M) Моля използвайте самостоятелен контакт за електрическо захранване. : Има опасност от пожар. N) Моля не дърпайте кабела, при подаване на енергия при готвене на съдовете за пържене. : Има опасност от пожар. O) Моля не пипайте уреда и не манипулирайте със щепсела с влажни ръце. : Има опасност да ви удари електрически ток. P) Моля не използвайте химични препарати при почистване на отдушника. Този уред отговаря на изискванията на Европейска директива EC/2002/96, "Изхвърляне на електрическо и електронно оборудване" (WEEE). Като осигури изхвърлянето на този уред по подходящ начин, потребителят допринася за предотвратяване на нанасянето на щети на околната среда или на общественото здраве. Символът на изделието или на придружаващата го документация означава, че този уред не бива да се третира като битов отпадък, а трябва да се предаде в съответния пункт за събиране на електрическо и електронно оборудване за рециклиране. Следвайте местните указания при изхвърлянето на този уред. За повече информация относно третирането, рециклирането и повторната употреба на това изделие се свържете с местните власти, службата за събиране на битови отпадъци или магазина, от който сте закупили уреда. ИНСТРУКЦИИ ЗА ИНСТАЛИРАНЕ Сглобяването и електрическото свързване трябва да бъдат извършени от квалифициран персонал.

• Електрическо свързване Този уред е произведен като уред от клас II и заземителен кабел не е необходим. Свързването към мрежата се извършва както следва: КАФЯВО = L фаза СИНЬО= N нула Ако в доставката не е включен електрически щепсел, за свързване използвайте щепсел, който отговаря на електрическия товар, означен на етикета с описанието. Когато в доставката е включен електрически щепсел, аспираторът трябва да се монтира така, че щепселът да е достъпен лесно. В случай на директно свързване към електрическата мре- жа между уреда и мрежата трябва да се постави многопо- люсен ключ с отвор между контактите от минимум 3 мм, в съответствие с електрическия товар и местните норми.

• Минималното разстояние между опорните повърхности на кухненските съдове върху готварската печка и най- долната част на аспиратора трябва да бъде не по-малко от 65 см. Ако се използва тръба за свързване от две части, горната част трябва да бъде поставена отвън на частта - 21 -отдолу. Не свързвайте тръбата за отработения въздух на аспиратора към въздухопровода, който се използва за циркулация на горещ въздух или за отвеждане на дима, произведен от други уреди, които се захранват от източ- ник, различен от електроенергия. Преди да предприемете действия за сглобяване, свалете филтъра (филтрите) за мазнини (фиг.7), така че да е по- лесно да работите с уреда. Ако сглобявате уреда във варианта със засмукване, под- гответе отвора за отвеждане на въздуха.

• Препоръчваме да се използва тръба за отработения въздух със същия диаметър като на отвора за отвеждане на въздуха. Ако се използва тръба с по-малък диаметър, ефикасността на работата на уреда може да бъде намалена и той да работи по-шумно.

• МОНТИРАНЕ КЪМ СТЕНАТА Пробийте отворите A, като спазвате обозначените разстояния (фиг.2). Монтирайте уреда към стената и го подравнете хоризонтално към стенните шкафове. Когато намерите точното положение на уреда, фиксирайте го, като използвате винтовете A (фиг.5). За различно инсталиране използвайте винтове и дюбели, подходящи за вида на стената (напр. от армиран бетон, гипсокартон и др.). Ако в доставката са включени винтове и дюбели, проверете дали те са подходящи за вида на стената, на която ще се монтира аспираторът.

Внимавайте да не надраскате тръбата; сложете си ръкавици, когато сваляте защитното покритие. (фиг. 3). Разположете елементите на електрозахранването в рамките на размерите на декоративната тръба. Ако ще инсталирате уреда във вариант с отвеждане или с вън- шен мотор, подгответе отвора за тръбата за отработения въздух. Регулирайте широчината на опорната скоба на горната тръба (фиг. 4). След това я фиксирайте към тавана, като използвате винтовете A (фиг. 4), по такъв начин, че да е подравнена с аспиратора и разстоянието от тавана, обозначено на фиг. 2 , да бъде спазено. Свържете фланеца C към отвора за отвеждане на въздуха, като използвате тръба за свързва- не (фиг. 5). Вмъкнете горната тръба в тръбата отдолу и я облегнете на рамката. Изтеглете горната тръба нагоре до скобата и я фиксирайте с винтовете В (фиг. 4). За да преобразувате варианта с отвеждане на уреда във вариант с филтри, обърнете се към дистрибутора си за въгленови филтри и следвайте инструкциите за инсталиране.

• ВАРИАНТ С ФИЛТРИ Инсталирайте аспиратора и двете тръби, както е описано в раздела за инсталиране на варианта с отвеждане. За да свържете филтриращата тръба, вижте инструкциите, включени в комплекта. Ако такъв комплект не ви е доставен, поръчайте го от дис- трибутора си като принадлежност към аспиратора. Филтрите трябва да се закрепят към устройството за засмукване във вътрешността на аспиратора. Те трябва да се центрират, като са завъртят на 90 градуса, докато се стигне до точката на застопоряване (фиг. 8). ИЗПОЛЗВАНЕ И ПОДДРЪЖКА

• Препоръчваме кухненският аспиратор да се включва, преди да се пристъпи към готвене на храни. Също така препоръчваме уредът да се остави да работи за 15 минути след края на готвенето, за да може замърсеният въздух да се отстрани напълно. Ефективната работа на кухненския аспиратор зависи от постоянната поддръжка; както филтърът за мазнини, така и филтърът с активен въглен изискват специално

• Филтърът за мазнини е предназначен да улавя частици мазнина от въздуха и след време се насища с мазнини (времето за насищане на филтъра с мазнини зависи от начина, по който се използва уредът). - За да се предотвратят потенциални опасности от възникване на пожар, филтрите за мазнини трябва да се мият поне веднъж на 2 месеца (за тази цел може да се използва съдомиялна машина). - Цветът на филтрите може да се промени след няколко измивания. Това не означава, че те трябва да се заменят. Ако инструкциите за измиване и замяна не се съблюда- ват, филтрите за мазнини може да създадат опасност от възникване на пожар.

• Филтрите с активен въглен са предназначени за пре- чистване на въздуха, който след това се връща обратно в помещението. Тези филтри не се мият и не могат да се използват повторно и трябва да се заменят поне веднъж на всеки четири месеца. Нивото на насищане на филтри- те с активен въглен зависи от честотата на използване на уреда, типа на готвенето и редовното почистване на филтрите за мазнини.

• Почиствайте често готварската печка – както отвън, така и отвътре, като използвате кърпа, навлажнена с денатуриран спирт или неутрални, неабразивни течни почистващи препарати.

• Осветлението на кухненския аспиратор е предназна- чено за използване по време на готвене, а не за общо осветление на помещението. Продължителната употреба на осветлението намалява средния срок на експлоатация на крушката.
