MODE D'EMPLOI Rednet MP8R FOCUSRITE
A propos de ce mode d'emploi 3
Contenu de l'emballage 3
INTRODUCTION 4
Sorties séparées à compensation de gain. 5
Marge de toleration 5
GUIDED INSTALLATION 6
Connexions et fonctionnalités du RedNet MP8R 6
Face avant 6
Face arriere 8
Connexion de l'alimentation 9
Crochets de maintien de cable d'alimentation IEC. 9
10
Alimentation requise. 10
FONCTIONNEMENT DU REDNET MP8R. 11
Premièreutilisation et mises à jour du firmware (micrologiciel interne) 11
Horlogenuérique 11
Fonctionnement Pull Up et Pull Down. 11
Verrouillage des commandes de la face avant 11
Sorties à compensation de gain 11
AUTRES COMPOSANTS DU SYSTÉME REDNET 12
EMPLOI DE REDNET CONTROL 12
ID (identification) 13
Menu Tools (outils) 13
ANNEXE 14
Brochage des connecteurs 14
Connecteur Ethernet. 14
Connecteurs XLR. 14
PERFORMANCES ET CARACTERISTIQUES TECHNIQUES 15
Garantie et service après-vente RedNet Focusrite 17
Enregistrement de votre produit 17
Assistance clientèle et service après-vente 17
Guide de dépannage 17
À propos de ce mode d'emploi
Ce mode d'emploi ne s'aquise qu'au préamplificateur de micro RedNet MP8R. Il fournit des informations sur l's installation d'un RedNet MP8R et sur la façon de le connecter à votre système.
Un Guide de l'utilisateur du système RedNet est également disponible dans les pages produits RedNet du site Focusrite. Ce Guide fournit unelication détaillée du concept du système RedNet, qui vous apportera une connaissance approfondie de ses capacités. Nous recommendons à tous les utilisateurs, y compris ceux qui ont déjà l'expérience des réseaux audio numériques, de prendre le temps de dire le Guide de l'utilisateur du système afin de bien connaître toutes les possibilités que RedNet et son logiciel ont à offrir.
Si ce mode d'emploi ne vous fournit pas les informations dont vous avez besoin, pensez à consulter : wwwfocusedrite.com/rednet, qui contient une vaste collection de questions couramment posées à l'assistance technique.
Contenu de l'emballage
- Unité RedNet MP8R
- 2 câbles d'alimentation secteur IEC
2 crochets de maintain de cable d'alimentation secteur IEC (voir les instructions en page 9) - Feuillet d'instruction de sécurité
- Guide de prise en main de RedNet
- Carte d'enregistrement du produit, contenant les liens vers :
RedNet Control
Pilotes PCIe RedNet (inclus dans le téléchargement de RedNet Control)
Audinate Dante Controller (installé avec RedNet Control)
Code (Token) et instructions de téléchargement pour Dante Virtual Soundcard (DVS)
INTRODUCTION
Merci d'avoir besoin le RedNet MP8R de Focusedrite.
Le RedNet MP8R est un préamplificateur de microphone 8 canaux contrôle à distance et un convertisseur A/N pour Dante, le réseau audio sur IP. Speciallyment conque pour les tournées, le son live et le secteur broadcast, chaque unité dispose d'une redondance de réseau et d'alimentation, d'une construction robuste à connecteurs verrouillables, de la commande et de la surveillance à distance. En outre, chaque canal dispose d'une seconde sortie à compensation de gain (voir en page suivante pour plus de détails).
Huit préamplis microphone Focusrite contrôlables à distance et conversion A/N de précision avec une latence minimale jusqu'en 192 kHz/24 bits.
Les deux connecteurs Ethernet (principal et secondaire) de la face arrêté assurent une fiabilité maximale du réseau avec une bascule transparente sur un réseau de secours dans le cas peu probable d'une panne de réseau. Ces ports peuvent également servir à brancher en guirlande des unités supplémentaires cas de fonctionnement en mode commuté.
Les alimentations electriques redondantes (PSU A et B), à prises d'entrée indépendantes en face arrêtre, permettent à une alimentation d'être branchée à une source non interruptible. Le statut de chaque bloc d'alimentation peut être contrôle à distance via le réseau ou en face avant.
L'entrée audio utilise des connecteurs XLR3F verrouillables en face arrêté.
Commande de gain rotative avec afficheur OLED de niveau pour indiquer les réglages de gain et fournir des informations sur le système. Chaque canal dispose d'une touche de seLECTION et d'un indicateur de niveau à 6 segments. En face avant, des touches individuelles sont prévues pour la selection de l'impédance d'entrée, l'atténuation de 20 dB, l'alimentation fantôme 48 V, le filtrage passé-haut et l'inversion de polarité.
Les canaux peuvent être commandés à distance grâce à l'ensemble logiciel RedNet Control, par Pro Tools et en MIDI, ou OCA (Open Control Architecture) avec les futures mises à jour du firmware.
La face avant du RedNet MP8R offre un jeu de LED servant à confirmer l'état du réseau, la fréquence d'échantillonnage et les sources d'horloge ainsi que les réglages d'entrée et de gain de chaque ampli micro.

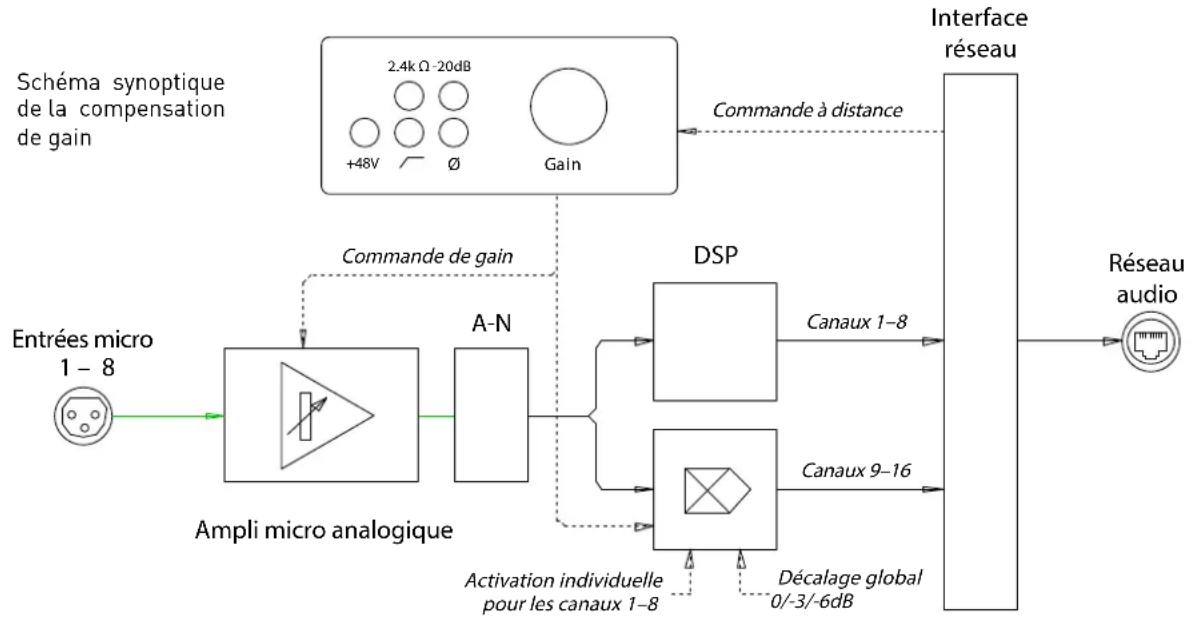

Sorties séparées à compensation de gain
Le RedNet MP8R peut fournir deux sorties pour un même canal de micro : une sortie directe et une seconde au gain automatiquement compensé pour fournir un niveau constant. Cette disposition permet à un ingénieur du son (disons en façade) de contrôler le gain de micro analogique sans affecter le niveau de signal reçu par un second ingénieur du son sur le réseau.
La sortie du module d'ampli micro est envoyée au convertisseur A/N. Une fois dans le domaine numérique, le signal est divisé en deux flux. Le premier flux passse sans être affecté à l'émetteur Dante correspondant. Le second flux passse au travers d'un amplificateur DSP qui compense automatiquement tous les changements apportés au niveau audio analogique, que ce soit depuis les commandes de la face avant ou par le réseau. L'unité apparaître donc sur le réseau Dante comme un apparéil à 16 canaux, les canaux 1-8 étant les sorties directes des préamplis et les canaux 9-16 les sorties compensées.
La compensation de gain peut être activée individuellement pour chaque canal de micro.
Marge de tolération
Si au cours d'une prestation, un niveau de micro analogique a ete abaisé de 3 dB, le gain de DSP pour le canal « séparé » correspondant devrait augmenter de 3 dB pour maintainir le niveau de signal général. Notez toute fois que cette action amenerait la section DSP à se rapprocher de 3 dB de son point d'échéage. Pour minimiser le risque que le DSP n'atteigne son point d'échéage, un décalage peut etre applique afin de disposer d'une certaine marge de réserve.
Le réglage de décalage par défaut pour la marge sera de -6 dB, mais l'utilisateur peut désir 0 dB ou -3 dB dans le menu Tools (outils) de RedNet Control. Le réglage s'applique à tous les canaux 9-16.
La plaque globale de la compensation de gain disponible est actuellement limitée à ±12 dB de suivi à partir du point auquel elle a été activée.
GUIDE D'INSTALLATION
Connexions et fonctionnalités du RedNet MP8R

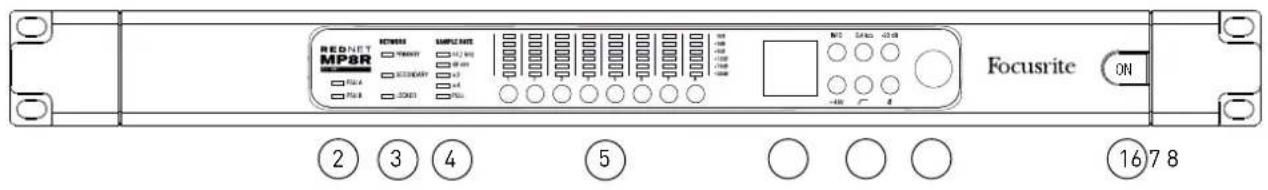

Face avant
1. Interrupteur d'alimentation secteur
2. Voyants d'alimentation :
-
PSU A - S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont prsentes.
-
PSUB - S'allume lorsque le courant est reçu en entrée et que toutes les sorties CC sont prsentes.
Lorsque les deux alimentations fonctionnent et recoivent du courant, c'est l'alimentation PSU A qui est utilisée par défaut.
3. Voyants d'etat du réseau RedNet :
- PRIMARY - S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. S'allume équivalent pour signaler une activités réseau lors du fonctionnement en mode commuté
- SECONDARY - S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. Non utilisé lors du fonctionnement en mode commuté.
- LOCKED - S'allume lorsqu'un signal de synchronisation valide est reçu du réseau ou quand L'unité RedNet MP8R est la reférence (maître) du réseau.
4. Voyants de fréquence d'échantillonnage (SAMPLE RATE) RedNet
Cinq voyants orange: 44.1 kHz, 48 kHz, x2 (multiple de 44.1 ou 48), x4 (multiple de 44.1 ou 48) et variation PULL UP/DOWN de la fréquence d'échantillonnage. Ces voyants s'allument individuellement ou en combinaison pour indiquer la fréquence d'échantillonnage utilisée. Par exemple: pour un réglage à 96 kHz avec pull up/down, les voyants 48 kHz, x2 et Pull Up/Down sont allumés.

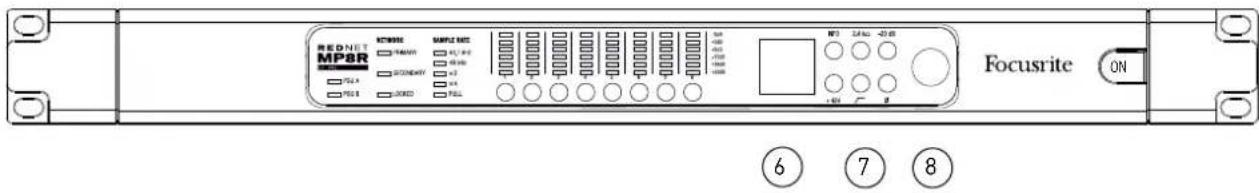

5. Commutateurs de selection et LED de niveau de signal des canaux
Chacun des huit canaux possède un commutateur de scélection plus six LED de niveau de signal. Presser un commutateur scélectionne le canal qui va être contrôle – l'afficheur OLED indiquera alors le réglage de gain actué de ce canal. Les LED de niveau de signal s'allument pour les paliers -30 dB, -18 dB, -12 dB (vert), -6 dB, -3 dB (orange) et 0 dB/début d'écrêtage (rouge).
Les commutateurs de selection peuvent également servir à verrouiller les commandes de façon ; voir page 11 .
6. Afficheur OLED
Indique le nom de réseau du canal actuellément selectionné et sa valeur de gain, ainsi que l'activation du verrouillage des commandes ou de la compensation de gain. Change également pour afficher les réglages de configuration locale et réseau en mode INFO. Voir ci-dessous.
7. Touches de commande locale :
- INFO - Pressez-la pour obtenir des informations sur l'appareil et le réseau dans l'afficheur OLED [la touche clignotera en orange si le mode Info est activé]. La presser à
nouveau passé en revue les réglages suivants de l'unité:
Adresse IP de l'unité (principal/primary)
Adresse IP de l'unité (secondaire/secondary)
Adresse MAC de l'unité (principal/primary)
Adresse MAC de l'unité (secondaire/secondary)
Version du micrologiciel interne (firmware) de l'unité
Nom de l'appareil
- +48V - Commute l'alimentation fantôme pour le canal sélectionné.
- 2.4 kΩ - Sélectionne uneasse impédance d'entrée pour le canal sélectionné.
- Commute le filtrte passé-haut pour le canal sélectionné.
- -20 dB - Commute l'attenuateur d'entrée pour le canal selectionné.
- ±b - Inverse la polarité du signal sur le canal sélectionné.
8. Encodeur
L'encodeur crante sert de commande de gain pour le canal de micro seLECTIONné.
Note : lorsqu'on change le nom d'un apparéil, le nom apparaît sur une seule ligne dans l'afficheur OLED. Pour répartir le nom sur deux lignes comme dans l'exemple d'affichage ci-dessus, ajoutez un double trait d'union « - » . Dans l'exemple ci-dessus, cela pourrait « mp8r-b-vox-1 »

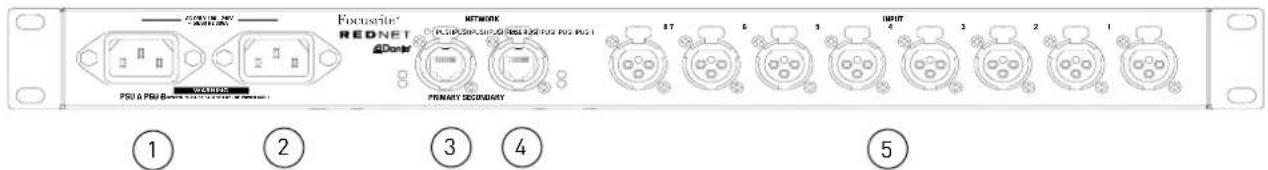

Face arrière
1. Embase A d'alimentation secteur IEC
Prise IEC standard pour le raccordement au secteur. Le RedNet MP8R dispose d'alimentations électriques « universelles », lui permettant de fonctionner sur toute tension d'alimentation secteur (CA) comprise entre 100 V et 240 V.
Notez que la première utilisation nécessite de monter les crochets de maintain en la fiche d'alimentation - voir page 9.
2. Embase B d'alimentation secteur IEC
Prise d'entrée pour la source d'alimentation secteur de secours. L'alimentation B reste en attente mais prendra le relais en toute transparence en cas de defaillance de l'alimentation A ou de la coupure de l'alimentation electrique de cette-ci.
Si un oncupleur est disponible, il est recommendé de l'installer sur l'entrée B.
Connecteur etherCON verrouillable pour le réseau Dante. Utilisez un cable réseau CAT 5e ou CAT 6 standard pour le raccordement à un commutateur Ethernet local en vue de connecter le RedNet MP8R au réseau RedNet. À côté de chaque prise réseau se trouvent des LED qui s'allument pour signaler la validité de la connexion réseau et l'activité sur le réseau.
Voir page 14 pour des détails sur les connecteurs.
4. Port reseau secondaire (SECONDARY)
Connexion au réseau Dante secondaire lorsque deux liaisons Ethernet indépendantes sont utilisées (mode redondant) ou port supplémentaire sur un commutateur réseau intégré au réseau principal (mode commute).
5. Entrées microphone
Huit connecteurs XLR3F verrouillables pour entrée micro/ligne.
Voir page 14 pour le brochage des connecteurs.
Connexion de l'alimentation
Crochets de maintien de cable d'alimentation IEC
Le RedNet MP8R est livré avec deux crochets de maintien pour cable d'alimentation IEC. Ceux-ci empêchent toute déconnexion accidentelle d'un cordon d'alimentation en cours d'utilisation. Lors de l'installation de l'unité, les crochets de maintien doivent être montés sur les prises d'entrée d'alimentation de la face arrière.
Insérez chaque crochet en pinctant ses bras comme représenté dans la première image ci-dessous, en alignant une par une ses pattes avec les orifices traversants sur l'embase IEC, puis en les reliachant.
Assurez-vous que chaque crochet est bien orienté comme illustré dans les autres images ci-dessous ou son efficacité sera compromise.
Caracteristiques physiques
Les dimensions du RedNet MP8R sont données dans le schéma ci-dessus.
Le RedNet MP8R nécessite 1U d'espace vertical et au moins 440 mm de profondeur dans le rack, pour le passage des cables. Le RedNet MP8R pèse 5,75 kg et pour les installations en environnement fixe (par ex. en studio), les vis de fixation de la face avant fourniront un maintien ajustat. Si les unités sont destinées à une utilisation itinérante (par ex., en flight-case pour des tournées, etc.), il est recommendé d'utiliser des rails de support latéraux ou des étagères dans le rack.
Le refroidissement est assure d'un coto à l'autre par un ventilateur à faible bruit. Le ventilateur utilise a une vitesse et un bruit faibles, mais peut également être désactiver par RedNet Control. La température ambiente de fonctionnement de l'appareil est de 50 degrés Celsius.
Ne montez pas le RedNet MP8R juste au-dessus d'un équipement dégageant une forte chaleur, comme par exemple un amplificateur de puissance. Veiliez également à ce qu'après montage en rack, les ouvertures laterales ne soient pas obstruées.
Alimentation requise
Le RedNet MP8R est alimenté par le secteur. Il possède une alimentation « universelle » qui peut fonctionner avec tout courant alternatively du secteur de 100 V à 240 V. Le raccordement au secteur se fait par des connecteurs IEC standards à 3 broches en face arrière.
Quand les deux alimentations PSU A et PSU B sont connectées, PSU A devient l'alimentation par défaut et tire donc plus de courant que PSU B. Si un système de type onduleur est prévu pour éviter toute interruption d'alimentation, il est recommendé de le brancher à l'entrée B.
Des cables IEC homologues sont fournis avec l'unité ; ils doivent être terminés par des fiches secteur du type adapté à votre pays.
La consommation electrique du RedNet MP8R est de 30 VA.
Veuillez notes qu'il n'y a pas deFuseble dans le RedNet MP8R, ni aucun composant d'aucune sorte qui soit remplaçable par l'utilisateur. Veuillez adresser toutes les questions relatives au service après-vente à l'equipe d'assistance à la clientèle (voir « Assistance clientèle et service après-vente » en page 17).
FONCTIONNEMENT DU REDNET MP8R
Première utilisation et mises à jour du firmware (micrologiciel interne)
Votre RedNet MP8R peut nécessiter une mise à jour* de son firmware (micrologiciel interne) après sa première installation et une fois allumé. Les mises à jour du firmware sont initiaies et générées automatiquement par l'application RedNet Control.
*ll est important de ne pas interrompre la procedure de mise a jour du firmware en eteignant le RedNet MP8R ou l'ordinateur sur lequel fonctionne RedNet Control ou encore en deconnectant I'un ou I'autre du réseau.
De temps à autre, Focusrite publiera des mises à jour du firmware RedNet dans de nouvelles versions de RedNet Control. Nous vous recommendons de maintainir toutes les unités RedNet à jour avec la dernière version de firmware fournie dans chaque nouvelle version de RedNet Control.
Horloge numérique
Chaque MP8R se verrouillera automatiquement sur un maître valide du réseau par sa connexion Dante. Sinon, en cas d'absence de maître sur le réseau, l'unité peut être可以选择 comme tel par l'utilisateur.
Fonctionnement Pull Up et Pull Down
Le RedNet MP8R peut fonctionner au pourcentage de variation pull up ou pull down selectionné dans l'application Dante Controller.
Verrouillage des commandes de la face avant
Pour empêcher un ajustement accidentel d'une quelconque commande risquant d'affector le niveau audio d'un canal, la face avant du MP8R peut être verrouillée. Lorsqu'elle est verrouillée, l'encodeur de gain et les commutateurs de fonction de canal sont désactivés pour les huit canaux. Les réglages de canal peuvent toujours être visualisés sur l'afficheur OLED en pressant les touches de selection de canal et la touche INFO continuaera de fonctionner normalement.
- Pour activer le verrouillage: pressez simultanément les touches de selection de canal 1, 3, 5 et 7.
Pour désactiver le verrouillage: pressez simultanément les touches de seLECTION de canal 2, 4, 6 et 8.
L'icone de cadenas s'allume dans l'afficheur OLED lorsque le verrouillage est activé. Le verrouillage peut également être activé et désactivé depuis le menu Tools (outils) de RedNet Control.
Sorties à compensation de gain
Pour activer la compensation de gain sur la sortie séparée correspondant à chaque canal, maintainez pressée la touche de selection du canal jusqu'à ce que l'icone de compensation de gain s'allume dans l'afficheur OLED. Pour la désactiver, maintenez à nouveau pressée la touche de selection jusqu'à ce que l'icone ne soit plus visible.
La compensation de gain peut également être activée et désactivée pour chaque canal depuis la représentation graphique de l'appareil sur RedNet Control.
AUTRES COMPOSANTS DU SYSTÉME REDNET
La gamme de matériel RedNet comprend divers types d'interfaces d'entrée-sortie et une carte PCIe d'interface audio numérique qui s'installe dans l'ordinateur hôte. Toutes les unités d'entrée-sortie peuvent être considérées comme des boîtiers de « distribution » (et/ou de « concentration ») vers/ depuis le réseau, et toutes sont dans des boîtiers pour rack 19" alimentés par le secteur. Il existe également trois éléments logiciels, RedNet Control (voir ci-dessous), Dante Controller et la carte virtuelle Dante Virtual Soundcard.

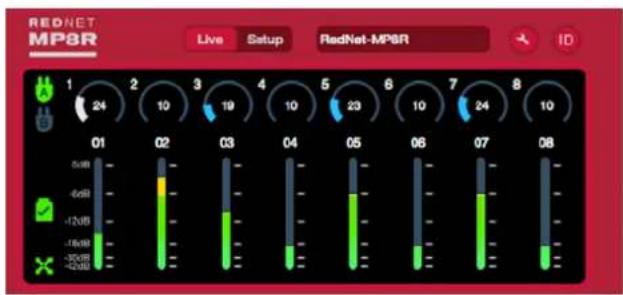

EMPLOI DE REDNET CONTROL
RedNet Control refletera l'état des unités RedNet générées dans le système, en affichant une image représentant chaque unité matérielie.
L'illustration ci-dessus montre l'image RedNet MP8R RedNet Control. Le niveau du signal, le gain et les réglages de la fonction d'entrée sont indiqués pour chaque canal. Utilisez les boutons Live et Setup en haut du graphique pour changer de vue.
Alimentations (PSU) A & B - S'allume si l'alimentation correspondante recoit du courant et que toutes les sorties CC sont presents.
Réseaux - S'allume pour chacun en cas de connexion valide.
Verrouillée - L'unité est correctement verrouillée sur le réseau (se transforme en croix rouge en l'absence de verrouillage).
Mâître du réseau - S'allume pour indiquer que l'unité est maître sur le réseau.

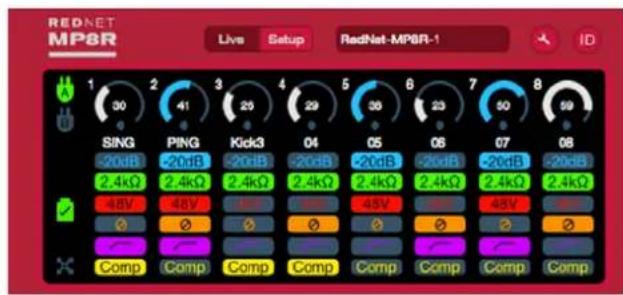

Affichage de l'appareil
Pad - Active l'attenuateur d'entrée -20 dB pour le canal selectionné
2.4kΩ - Sélectionne la basse impédance d'entrée pour le canal sélectionné
+48V - Active l'alimentation fantôme pour le canal sélectionné
-
Inverse la phase du canal sélectionné
-
Active le filtré passé-haut pour le canal sélectionné
Comp - Active la compensation de gain. Lorsque cette compensation est engagée, le DSP intégré compte les changements de gain analogiques dans le second jeu de sorties réseau (canaux 9-16)
ID (identification)
Cliquer sur l'icone d'identification permet de repérer l'appareil actuellément contrôle en faisant clignoter les LED de sa face avant.
Menu Tools (outils)
Clientsur l'iconedoutilonne acces auxreglages desysteme suivants :
Front Panel Lockout (verrouillage de la face avant) - On ou Off. Désactive les commandes audio de la face avant.
Ne persiste pas après un cycle d'alimentation.
Cooling Fan (ventilateur de refroidissement) - On ou Off. Sert lorsque l'unité est située dans des zones d'enregistrement devant être silencieuses.
Preferred Master [maître de préférence] - Statut On/Off.
MIDI Channel Select [selection de canal MIDI] - Réglez le canal MIDI [1-16] auquel l'unité répondra :
- Off
-
Canal MIDI 1
-
Canal MIDI 16
Notes :
La valeur par défaut est « Off »
16 canaux sont disponibles, autorisant un maximum de 16 circuits de contrôle RedNet MP8R independants
Il n'est pas pemis que deux apparciels soient regles sur le même canal MIDI
- La selection de canal MIDI est sauvegardée dans l'ordinateur, pas dans l'appareil. Par conséquent, si vous contrôlez la même unité depuis un autre ordinateur, l'attribution des canaux MIDI peut ne plus être la même.
Pour plus d'informations, veuillez télécharger le MIDI Control User Guide (Guide de l'utilisateur pour le contrôle par MIDI) sur profocusedrite.com
Yamaha ID Select (sélection d'identifiant Yamaha) - Réglez l'identifiant Yamaha (Y000 - Y00F) auquel l'unité répondra :
- Off
Y000 - Y00F
Yamaha CL Series Console Manual:
Gain Compensation (compensation de gain) - Valeur de décalage pour les canaux 9-16 du réseau. La valeur sélectionnée est commune à tous les canaux.
0dB
-3dB
-6dB
ANNEXE
Brochage des connecteurs
Connecteur Ethernet
Type de connecteur: prise RJ-45 Application: Ethernet (Dante)
Connecteurs XLR
Type de connecteur: prise XLR-3
Application: entrée audio
| Broche Conducteur Cat 6 |
| 1 Blanc + Orange |
| 2 Orange |
| 3 Blanc + Vert |
| 4 Bleu |
| 5 Blanc + Bleu |
| 6 Vert |
| 7 Blanc + Marron |
| 8 Marron |
| Broche Signal |
| 1 Blindage |
| 2 Pointchaud (+) |
| 3 Pointfroid (-) |
PERFORMANCES ET CARACTERISTIQUES TECHNIQUES
| Entrées microphone | |
| Plage de gain 10 dB à 65 dB | par pas de 1 dB |
| Type | Symétrisation électronique, impédance d'entrée = 2,4 kΩ/10 kΩ (commutable); les entrées sont par défaut ramenées à 2,4 kΩ à l'extinction |
| Niveau d'entrée maximal 29 | dBu ±0,5; gain min. avec attenuateur pour 0 dB FS, Rs = 150 Ω |
| Niveau d'entrée minimal -46 | dBu ±0,5; gain max. sans attenuateur pour 0 dB FS, Rs = 150 Ω |
| Réponse en fréquence 20 Hz | z - 40 kHz, ±0,1 dB |
| DHT + B -98 dB (0,0012%) à | -1 dB FS, Rs = 150 Ω |
| Bruit équivalent en entrée | -129 dBu avec pondération A (typique), Rs = 150 Ω |
| Rapport signal/bruit 118 dB | avec pondération A (typique), Rs = 150 Ω |
| Alimentation fantôme +48 V, | commutable indépendamment par canal |
| Pad Attenuateur -20 dB, com | mutable indépendamment par canal |
| Filtre passé-haut -6 dB à 65 Hz ±3 Hz, 12 dB/octave, commutable indépendamment par canal | |
| Diaphonie | |
| D'entrée à entrée | <-100 dB, 20 Hz-20 kHz; gain d'entrée minimal |
| Performances numériques | |
| Fréquences d'échantillonnage prises en charge | 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz [-4 % / -0,1 % / +0,1 % / +4,167 %] en 24 bits |
| Sources d'horloge Interne | ou maître du réseau Dante |
| Connectique de la face arriere | |
| Entrées | |
| Entrées | 8 XLR-3 femelles |
| Alimentation electrique et réseau | |
| Alimentation electrique | 2 entrées IEC mâles avec crochets de maintainen |
| Réseau | 2 etherCON NE8FBH-S, également compatible avec les connecteurs RJ45 standard (Accomode l'éther résistant etherCON NE8MC*. Ne s'imbrique pas avec le connecteur de cable Cat 6 NE8MC6-MO et le cable NKE65*). |
| Voyants | |
| Alimentation principale (PSU A) | LED verte. S'allume lorsque un courant alternatif y est reçu et que toutes les sorties CC sont prsentes |
| Alimentation secondaire (PSU B) | LED verte. S'allume lorsque un courant alternatif y est reçu et que toutes les sorties CC sont prsentes |
| Réseau principal (Primary) | LED verte. Indique qu'une connexion réseau est présente au port principal en mode redondant. En mode commuté, une connexion réseau valide au port réseau principal ou seconde fera s'allumer cette LED. |
| Réseau secondaire (Secondary) | LED verte. Indique qu'une connexion réseau est présente au port secondaire en mode redondant. Non utilisée lors du fonctionnement en mode commuté. |
| Verrouillage de synchro (Locked) | LED verte. Lorsque l'unité est esclave du réseau, elle signale un verrouillage valide sur le réseau. Lorsque l'unité est maître du réseau, elle signale un verrouillage sur l'horloge interne. |
| Fréquence d'échantillonnage (Sample Rate) | LED orange pour chacune : 44.1 kHz, 48 kHz, x2, x4 |
| Pull | LED orange. Indique que l'unité est configurée pour fonctionner sur un domaine Dante pull up/down. |
| Niveau de signal du canal | Indicateur de niveau à 6 LED pour chaque canal. 3 LED vertes (-30 dB, -18 dB, -12 dB), 2 LED orange (-6 dB, -3 dB), une LED rouge (0 dB/début d'écrétage). |
| Touches de sélection de canal | 8 |
| Commandes de fonction de canal | Info, alimentation fantôme, attenuateur (Pad), impédance, filtre passée-haut, phase, encoder de gain. |
| Afficheur de canal | OLED couleur. Affiche le nom du canal, le gain, le statut de verrouillage (s'il est activé), le numéro de canal, le statut de compensation de gain (si elle est activée). |
| Modes réseau | |
| Redondant Permet de connex | acter l'unité à deux réseaux indépendants. |
| Commuté | Connecte les deux ports au commutateur réseau intégré, permettant la connexion de périphériques en chaîne. |
| Dimensions | |
| Hauteur 44,5 mm [1U] | |
| Largeur 482,6 mm | |
| Profondeur 394 mm | |
| Poids | |
| Poids | 5,75 kg |
| Alimentation | |
| Alimentation électrique | 2 alimentations internes, 100-240 V, 50/60 Hz, consommation 30 VA |
Garantie et service après-vente RedNet Focusrite
Tous les produits Focusrite sont construits selon les normes les plus rigoureuses et devraient fournir des performances fiables durant de nombreuses années, sous réserve d'un entretien, d'une utilisation, d'un transport et d'un stockage raisonnables.
Un très grand nombre de produits renvoyés dans le cadre de la garantie s'avérént neprésenter aucun défaut. Afin d'éviter le dérangement inutil que vous occasionné le retard du produit, veillez contacter l'assistance Focusrite.
En cas de défaut de fabrication d'un produit apparu dans les 12 mois à compter de la date du premier achat, Focusrite assurera la réparation du produit ou son remplacement gratuite.
Un défaut de fabrication se définit comme un défaut de fonctionnement du produit par rapport à ce qui est précrit et publié par Focusrite. Cela ne comprend pas les dommages causés par le transport après achat, le stockage ou une manipulation néligente, ni les dommages causés par une mauvaise utilisation.
Si cette garantie est fournie par Focusrite, les obligations au titre de la garantie sont remplies par le distributeur responsable pour le pays dans lequel vous avez acheté le produit.
Si vous avez besoin de contacter le distributeur en matière de garantie, ou pour une réparation payante hors garantie, veuillez consulter : wwwfocusedrite.com/distributors
Le distributeur vous indiquera alors la procédure appropriée pour résoudre la question de la garantie. Dans tous les cas, il sera nécessaire de fournir au distributeur une copie de la facture d'origine ou le reçu du magasin. Si vous n'étés pas en mesure de fournir une preuve d'achat directement, vous doivent contacter le revendeur chez qui vous avez acheté le produit et lui demander une preuve d'achat.
Veuillez noter que si vous achetez un produit Focusrite en dehors de votre pays de résidence ou d'activité, vous n'aurez pas la possibilité de demander à votre distributeur local Focusrite d'honorer cette garantie limitée, mais vous pourrez solliciter une réparation payante hors garantie.
Cette garantie limite ne couvre que les produits achetés auprès d'un revendeur Focusrite agréé (défiée comme un revendeur ayant achété le produit directement auprès de Focusrite Audio Engineering Limited au Royaume-Uni, ou auprès de l'un de ses distributeurs agréés hors du Royaume-Uni). Cette garantie vient en complément de vos droits légaux dans le pays d'achat.
Enregistrement de votre produit
Pour acceder à la carte virtuelle Dante Virtual Soundcard, veuillez enregistrer votre produit à l'adresse : www.Focusrite.com/register
Assistance clientèle et service après-vente
Voussoupiezcontactergratuitementnotreséquiped'assistanceclienté dédiéeàRedNet:
E-mail: focusriteprosupport@focusrite.com
Telephone (R.-U.): +44 (0)1494 836 384
Telephone (USA): +1 (310) 450 8494
Guide de dépannage
Si vous rencontres des problèmes avec votre RedNet MP8R, nous vous recommendons de commencer par visiter notre base de réponses à l'adresse : www.Focusrite.com/answerbase
