Caractéristiques techniques	Détails
Type de produit	Interface audio USB
Entrées	4 entrées combo XLR/jack
Sorties	6 sorties TRS 1/4"
Alimentation	Alimentation par USB ou adaptateur secteur
Résolution audio	24 bits / 192 kHz
Latence	Faible latence grâce aux pilotes optimisés
Connectivité	USB 2.0
Dimensions	320 x 200 x 50 mm
Poids	1,2 kg
Utilisation	Idéal pour l'enregistrement en studio et le home studio
Maintenance	Nettoyage régulier et mise à jour des pilotes recommandés
Sécurité	Utiliser dans un environnement sec et éviter les chocs électriques
Informations générales	Compatible avec Windows et macOS, livré avec logiciel de production

FOIRE AUX QUESTIONS - Scarlett 6i6 FOCUSRITE

Comment installer le FOCUSRITE Scarlett 6i6 sur mon ordinateur ?

Téléchargez et installez le dernier pilote depuis le site web de Focusrite. Connectez le Scarlett 6i6 à votre ordinateur via USB, puis suivez les instructions d'installation à l'écran.

Le son est grésillant ou haché, que faire ?

Vérifiez les paramètres de latence dans votre logiciel audio. Réduisez la taille de la mémoire tampon et assurez-vous que le Scarlett 6i6 est correctement configuré comme périphérique audio par défaut.

Pourquoi mon microphone ne fonctionne-t-il pas avec le Scarlett 6i6 ?

Assurez-vous que le microphone est correctement connecté à l'entrée appropriée et que le bouton 'Gain' est réglé. Vérifiez également que le bon canal est sélectionné dans votre logiciel audio.

Comment enregistrer plusieurs pistes en même temps ?

Connectez vos instruments ou microphones aux entrées appropriées du Scarlett 6i6. Assurez-vous que chaque entrée est activée dans votre logiciel d'enregistrement pour enregistrer plusieurs pistes simultanément.

Mon ordinateur ne reconnaît pas le Scarlett 6i6, que faire ?

Essayez de débrancher puis de rebrancher le câble USB. Testez un autre port USB sur votre ordinateur. Si cela ne fonctionne pas, réinstallez le pilote de Focusrite.

Comment utiliser le FOCUSRITE Scarlett 6i6 avec des logiciels de musique ?

Assurez-vous que le Scarlett 6i6 est sélectionné comme périphérique audio dans les paramètres de votre logiciel de musique. Consultez la documentation de votre logiciel pour des instructions spécifiques.

Puis-je utiliser le Scarlett 6i6 avec un appareil mobile ?

Oui, mais vous aurez besoin d'un adaptateur approprié pour connecter le Scarlett 6i6 à votre appareil mobile. Vérifiez la compatibilité avec votre appareil spécifique.

Comment régler le niveau de sortie du Scarlett 6i6 ?

Utilisez les boutons de volume situés sur le panneau avant pour ajuster le niveau de sortie. Assurez-vous de ne pas dépasser le niveau maximum pour éviter la distorsion.

Est-ce que le FOCUSRITE Scarlett 6i6 fonctionne avec Windows et Mac ?

Oui, le Scarlett 6i6 est compatible avec les systèmes d'exploitation Windows et Mac. Assurez-vous d'installer les pilotes appropriés pour votre système.

Où puis-je trouver des tutoriels pour utiliser le Scarlett 6i6 ?

Visitez le site web de Focusrite où vous trouverez des tutoriels vidéo, des guides d'utilisation et de la documentation pour vous aider à bien utiliser votre Scarlett 6i6.

MODE D'EMPLOI Scarlett 6i6 FOCUSRITE

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les averissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet apparéil avec de l'eau à proximité.
6. Ne nettoyez l'appareil qu'vec un chiffon sec.
7. Ne bloquez aucune ouverture de ventilation. Installez-le conformement aux instructions du fabricant.
8. N'installez pas l'appareil pres de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) produit de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsoilte.
10. Evitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12. Utilisez-le uniquement avec le chariot, socle, trépied, support ou table spécifique par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/ apparéil.
13. Débranchez cet apparéil en cas d'orage ou de non utilisation prolongée.
14. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
15. Aucune source de flamme nue, comme une bougie allumée, ne doit etre placé sur l'appareil.

La fiche d'alimentation est utilisé comme dispositif de déconnexion et doit donc toujours rester accessible.

N'utilisez pas un cordon d'alimentation endommagé ou dénudé.

Si la prise d'alimentation de l'appareil comprend un fusible, celui-ci ne doit être remplaça que par un modele identique ou de valeur de rupture inférieure.

GB

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ ET NE PLACEZ PAS D'OBJET REMPLI DE LIQUIDE SUR L'APPAREIL, COMME PAR EXEMPLÉ UN VASE.

Déclaration ENVIRONNEMENTALE

Pour le Canada

À destination de l'utilisateur :

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Avis RoHS

Focusrite Audio Engineering Limited s'est conformé, ainsi que ce produit s'il y a lieu, à la directive 2002/95/CE de l'Union Européenne sur la restriction de l'utilisation de certaines substances dangereuses ou RoHS (Restrictions of Hazardous Substances).

AVERTISSEMENT : des niveaux de pression sonore excessifs dans les écouteurs ou dans le casque peuvent entraîner une perte auditive.

AVERTISSEMENT: cet équipement ne doit être connecté qu'à des ports répondant à la norme USB 2.0.

TABLE DES MATIÈRES

INSTRUCTIONS DE SECURITE IMPORTANTES 2

TABLE DES MATIÈRES. 5

GENÉRALITÉS 6

Introduction 6
Charactéristiques 6
Contenu de l'emballage 7

Installation des logiciels 8

CHARACTERISTIQUES DE L'INTERFACE 9

Face avant 9
Face arriere 10

Branchement de votre Scarlett 6i6 11

Alimentation 11
USB 11
Mac OS unquement 11
Windowsuniquement: 11

Configuration audio dans notre DAW (station de travail audio numérique) 12

Example d'utilisation. 14

Branchement de microphones et d'instruments 14
Écoute à faible latence. 16
Branchement de la Scarlett 6i6 aux enceintes 17

Scatlett MixControl 19

Mixer 20

Onglet de mixage 20

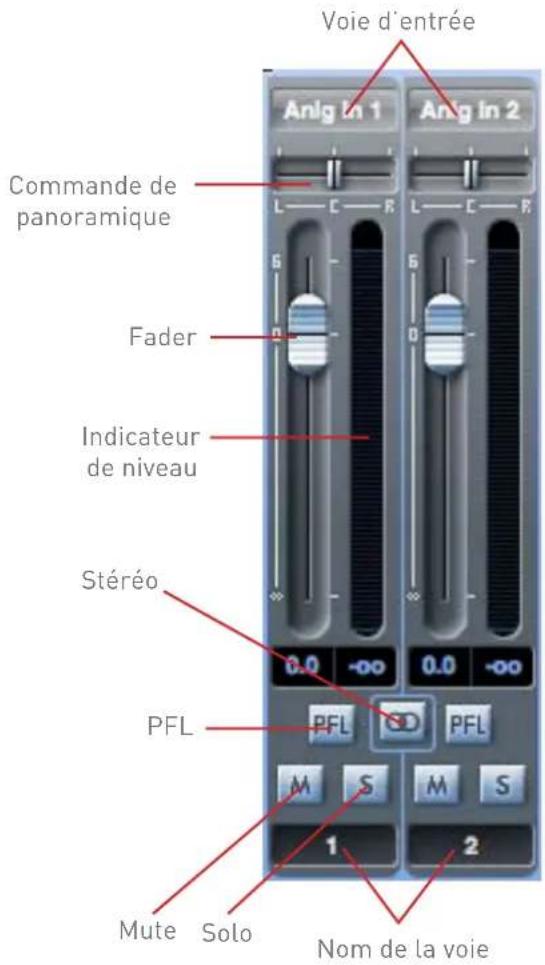

Voied'entree 21
Voiedesorting 24

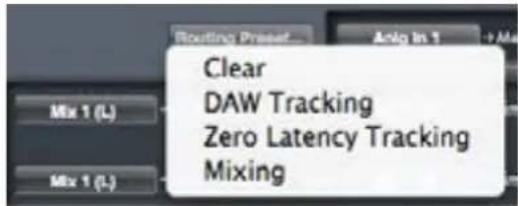

Routing Presets [routages prerégles] 26
Section d'écoute de contrôle (Monitor). 27

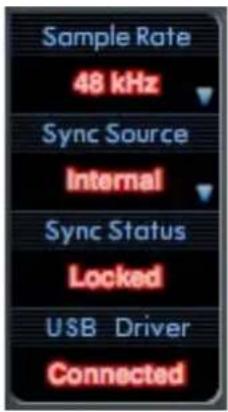

Section Statut d'appareil 30
Menu Settings (réglages). 31
Menu File [fichier] 32

Caracteristiques techniques de la Scarlett 6i6. 33

34

Guide de dépannage 34

COPYRIGHT ET MENTIONS LÉGALES 34

GÉNÉRALITÉS

Introduction

Merci d'avoir acheté la Scarlett 616, une des interfaces audio informatiques professionnelles Focusrite dotées de préamplificateurs analogiques Focusrite de haute qualité. Vous disposez maintainant d'une solution très polyvalente bien que compacte pour le routage audio de haute qualité vers et depuis votre ordinateur. Vous pouvez aussi utiliser la Scarlett 616 comme une interface « autonome » vers n'importe quel autre type d'appareil d'enregistrement, une fois que vous l'avez configurée à l'aide du logiciel Scarlett MixControl.

Ce mode d'emploi explique en détaill l'interface et le logiciel pour vous aider à bien comprendre les caractéristiques de fonctionnement du produit. Nous vous recommendons, que vous soyez novice en enregistrement informatique ou plus expérémenté, de prendre le temps de dire la totalité du mode d'emploi afin d'être parfaitement informé de toutes les possibiltés qu'on a offrir la Scarlett 6i6 et le logiciel qui l'accompagne. Si les principales sections du mode d'emploi ne vous apportent pas les informations dont vous avez besoin, pensez à consulter http://www.Focusrite.com/answerbase, qui contient une liste complète des réponses aux questions les plus fréquement posées à l'assistance technique.

Caracteristiques

L'interface physique Scarlett 6i6 offre les moyens de brancher des microphones, instruments de musique, signaux audio de niveau ligne et signaux audio numériques S/PDIF à un ordinateur fonctionnant sous des versions compatibles de Mac OS ou Windows via un des ports USB de l'ordinateur. Les signaux des entrées physiques peuvent être routés vers votre logiciel d'enregistrement audio/station de travail audio numérique (que nous citerons tout au long de ce mode d'emploi par son terme anglais « DAW ») à une résolution atteignant 24 bits, 96kHz ; de même, les signaux sortant de la DAW (écoute ou signaux enregistrés) peuvent être configures pour être produits par les sorties physiques de l'unité.

Les sources audio - micros, instruments etc. - connectées aux entrées physiques peuvent être enregistrées dans votre DAW puis relues de la vers les sorties physiques. Les sorties physiques peuvent être reliées à des amplificateurs et à des enceintes, des moniteurs amplifiés, des écouteurs, une table de mixage audio ou tout autre équipement audio analogique ou numérique que vous désirez utiliser. Bien que toutes les entrées et sorties de la Scarlett 6i6 soient directement routées vers et depuis votre DAW pour l'enregistrement et la lecture, vous pouvez configurer le routage dans votre DAW afin de répondre à vos besoin précis.

Le logiciel fourni, Scarlett MixControl, apporte encore plus d'options de routage et d'écoute de contrôle (monitoring), ainsi que la possibilité de contrôle les réglages globaux de l'interface comme la fréquence d'échantillonnage et la synchronisation.

Toutes les entrées de la Scarlett 616 sont directement dirigeées vers votre DAW pour être enregistrées, mais Scarlett MixControl vous permet aussi de diriger ces signaux en interne vers les sorties de l'unité pour que vous puissiez écouter les signaux audio avec une latence ultra-faible - avant qu'ils n'accident à votre DAW.

La Scarlett 6i6 possede eaglement des connecteurs d'émission et de réception de messages MIDI ; cela vous permet de l'utiliser comme un concentrateur [« hub »] entre le port USB de votre ordinateur et les autres apparéils MIDI de votre système.

Contenu de l'emballage

Avec notre Scarlett 6i6, vous devez avoir :

• Adaptateur secteur (alimentation CC)
• Cable USB
  Guide de prise en main

• Carte d'activation des logiciels, avec des codes pour acceder aux ressources en ligne suivantes :

• Scarlett MixControl (edition 6i6) - comprehend les pilotes USB Mac/Windows

• Suite de plug-ins Scarlett pour Mac et Windows
• Ableton Live Lite
  Bibliothèque d'échantillons LoopMasters
• Novation Bass Station

Macintosh Apple avec port USB répondant à la norme USB 2.0 haute vitesse Systeme d'exploitation : Mac OS X 10.7, OS X 10.8, ou ultérieur

Windows

Ordinateur compatible Windows avec port USB répondant à la norme USB 2.0
Système d'exploitation : Windows 7 (toutes les versions) ou Windows 8 (sauf Windows 8 RT)

POUR COMMENCER

IMPORTANT: VEILLEZ BIEN À INSTALLER SCARLETT MIXCONTROL AVANT DE BRANCHER L'INTERFACE À VOITE ORDINATEUR.

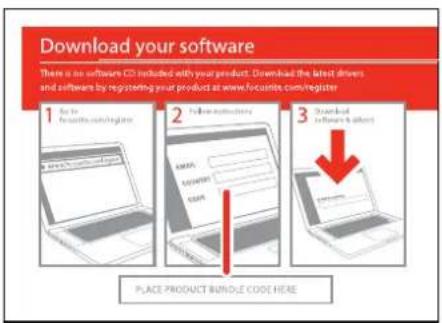

Installation des logiciels

Tous les logiciels requis par la Scarlett 6i6 - ainsi que plusieurs suppléments performants et utiles - sont disponibles au téléchargement sur le site web Focusrite (http://www.Focusrite.com/register). La carte d'activation des logiciels fournie avec votre Scarlett 6i6 contient les codes de validation que vous devrez saisir à l'adresse web ci-dessus. Cette procédure vous garantit les toutes dernières versions des logiciels.

1. Au moyen de votre navigateur habituel, allez sur http://www.Focusrite.com/register/.
2. Suivez les instructions à l'écran, en saisissant le code d'ensemble de produits (« Product Bundle Code ») dans le formulaire lorsque cela vous est demandé. Voitre « Product Bundle Code » se trouve sur la carte d'activation des logiciels fournie avec l'unité.
3. Vous pourrez alors acceder à la page « My Products», dans laquelle sont téléchargeables les logiciels complets auxquels vous enregistrement vous donne droit, avec leurs codes d'activation s'il y a lieu.
4. Telechargez et installez Scarlett MixControl. Suivez toutes les instructions à l'écran.
5. Quand l'installation est terminée, faites redemarrer votre ordinateur.
6. Àpres redémarrage, reliez la Scarlett 6i6 à votre ordinateur avec le cable USB fourni.
7. Alimentez votre Scarlett 6i6 à l'aide de l'adaptateur secteur fourni.

CHARACTERISTIQUES DE L'INTERFACE

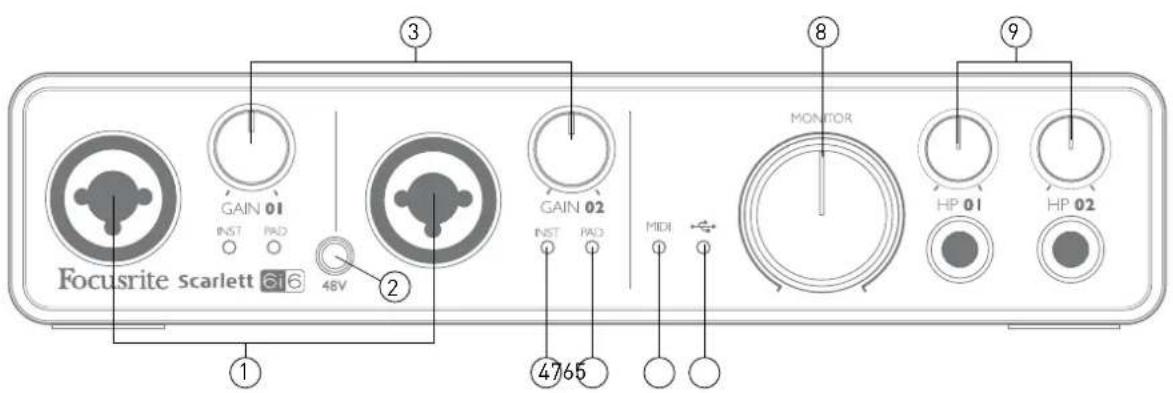

Face avant

La face avant comprend les connecteurs d'entrée pour les signaux de niveau micro, ligne et instrument, les commandes de gain d'entrée et d'écoute de contrôle (monitoring) et les prises casque.

1. Entrées 1 et 2 - prises d'entrée XLR mixtes - branchez les microphones, instruments (par exemple guitare) ou signaux de niveau ligne via XLR ou jack 6,35 mm selon les besoin. Des fiches jack 6,35 mm 3 points (TRS/symétriques) ou 2 points (TS/asymétriques) peuvent être employées pour les signaux de niveau instrument ou ligne.
2. 48V - commutateur d'activation de l'alimentation fantôme 48 V sur les contacts du connecteur XLR (entres micro) dans les connecteurs mixtes. Le commutateur s'allume quand l'alimentation fantôme est selectionnée.
3. GAIN 01 et GAIN 02 - reglent le gain des signaux arrivant respectivement aux entrées 1 et 2. Les commandes de gain ont des cercles de DEL bicolores concentriques pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire la présence d'un signal), le cercle de DEL vire au rouge quand le niveau du signal atteint 0 dBFS.
4. INST - la configuration d'entrée pour les contacts des prises jack d'entrée 1 et 2 peut être selectionnée via le logiciel Scarlett MixControl. Les DEL vertes s'allument quand INST (instrument) est selectionné. Avec INST selectionné, la plage de gain et l'impédance d'entrée sont modifiées (par rapport au réglage LINE) et l'entrée est asymétrique. Cela l'optimise pour le branchement direct d'instruments (généralement via une fiche jack à 2 points (TS). Quand INST est désactivé, les entrées conviennent aux branchements de signaux de niveau ligne (Line). Les signaux de niveau ligne peuvent être branchés sous forme symétrique via un jack 3 points (TRS) ou asymétrique via un jack 2 points (TS).
5. PAD - un attenuateur de 10 dB peut être inséré sur chacun des circuits d'entrée du signal; ils sont contrôlés par le logiciel Scarlett MixControl. L'attenuateur augmente la marge octroyée à l'étage d'entrée et doit être employé pour réduire le niveau des signaux micro ou ligne « trop puissants ». Il n'est pas destiné à l'emploi avec les entrées instrument. Les DEL rouges s'allument quand l'attenuateur PAD est sélectionné.
6. USB - une DEL verte qui s'allume quand l'unité est reconnaue par l'ordinateur auquel elle est branchée.
7. DEL MIDI - une DEL verte s'allume quand des données MIDI sont reçues par le port d'entrée MIDI IN.
8. MONITOR - commande de niveau de sortie générale d'écoute de contrôle - c'est une

commande analogue qui regle le niveau des sorties 1 et 2 de la face arrriere.

1. HP 01 et HP 02 - branchez un ou deux casques stéreo aux deux prises jack 6,35 mm 3 points (TRS) sous ces commandes. Les sorties casque produit toujours les signaux actuellément routés respectivement vers les sorties analogiques 1/2 et 3/4 ( comme paires stéreo ) dans Scarlett MixControl.

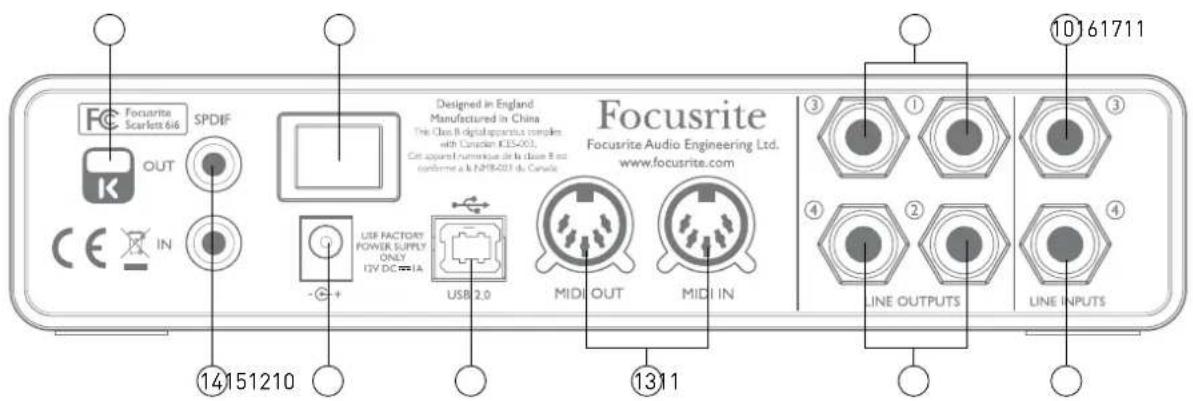

Face arrière

1. LINE INPUTS 3 et 4 - entrées 3 et 4. Les entrées sont symétriques, sur des prises jack 6,35mm . Branchez ici d'autres sources de niveau ligne, en utilisant des fiches jack 6,35mm 3 points (TRS, symétriques) ou 2 points (TS, asymétriques).
2. LINE OUTPUTS 1 à 4 – quatre sorties analogiques symétriques sur jack 6,35 mm ; utilisez des jacks 3 points (TRS) pour une connexion symétrique ou 2 points (TS) pour une connexion asymétrique. Les sorties 1 et 2 serviront normalement à brancher le système d'écoute principal, bien que les signaux disponibles par ces sorties puissant être choisis dans Scarlett MixControl. Les sorties 3 et 4 seront généralement à brancher une seconde paire d'enceintes (par exemple de proximé ou à mi-distance, etc.) ou à brancher des processeurs d'effet externes.
3. Port USB 2.0 - connecteur de type B ; branchez la Scarlett 6i6 à votre ordinateur à l'aide du cable fourni.
4. MIDI IN et MIDI OUT - prises DIN 5 broches standard pour le branchement d'equipements MIDI externes. La Scarlett 6i6 fonctionne comme un « boîtier épanoui », permettant aux données MIDI reçues et envoyées par votre ordinateur d'être distribuées à d'autres apparèils MIDI.
5. SPDIF IN et OUT - deux prises RCA (cinch/phono) vehiculant des signaux audio numériques à deux canaux au format S/PDIF pour l'entrée ou la sortie de la Scarlett 6i6. Ce sont essentiellement les entrées et sorties 5 et 6 dans/de l'unité. comme pour toutes les autres entrées et sorties, les signaux de ces prises peuvent être routés dans Scarlett MixControl.
6. Entrée d'alimentation CC externe - alimentez la Scarlett 6i6 via un adaptateur secteur (alimentation) sépare fournissant un CC de 12V et 1 A. Notez que la Scarlett 6i6 ne peut pas être alimentée par l'ordinateur hote via son port USB.
7. Interrupteur d'alimentation :
8. Fixation de sécurité Kensington - sécurisez si désiré votre Scarlett 6i6 en l'attachant à une structure appropriée.
   Voir http://www.kensington.com/kensington/us/us/s/1704/kensington-security-slot.aspx pour plus d'informations sur l'utilisation de cette option.

Branchement de votre Scarlett 6i6

IMPORTANT : avant de brancher la Scarlett 6i6 à votre ordinateur, veuillez terminer l'installation du logiciel conformément aux instructions en page 8. Cela garantira l'utilisation des bons pilotes par le logiciel et évitera des comportements inattendus.

Alimentation

Votre Scarlett 6i6 doit etre alimentee par un adaptateur secteur externe, fournissant un CC de 12 V, 1 A. L'adaptateur adequat est fourni avec l'unité.

IMPORTANT : nous vous recommendons fortement de n'utiliser que l'adaptateur secteur fourni. Utiliser un autre adaptateur secteur risque d'endommager l'unité de façon permanente et invaliderà votre garantie.

USB

Votre Scarlett 6i6 a un seul port USB 2.0 (en face arrière). Une fois l'installation du logiciel terminée, branche-la simplement à votre ordinateur à l'aide du cable USB fourni (notez que la Scarlett 6i6 est un péripérisque USB 2.0 et que par conséquent la connexion USB nécessite un port compatible USB 2.0 sur votre ordinateur. Elle ne fonctionnera pas correctement avec des ports USB 1.0/1.1).

Mac OS uniqueness :

Votre système d'exploitation (OS) doit automatiquement faire basculer les sorties audio par défaut de l'ordinateur sur le port USB auquel la Scarlett 6i6 est branchée. Pour vérifier cela, allez dans Préférences système > Son, et assurez-vous que l'entrée et la sortie sont régles sur Scarlett 6i6. Pour des options de configuration plus détaillées sur Mac, allez dans Applications > Utilitaires > Configuration audio et MIDI.

Windowsuniquement:

Votre système d'exploitation (OS) doit automatiquement faire basculer les sorties audio par défaut de l'ordinateur sur le port USB auquel la Scarlett 6i6 est branchée. Pour vérifier cela :

• Sous Windows 7, allez dans :Demarrer > Panneau de configuration > Matériel et audio > Son > Gérer les péripériques audio et assurez-vous que Lecture par défaut et Enregistrement sont régles sur Focusrite 2.0 Driver.
• Sous Windows 8, allez dans Panneau de configuration et selectionnez Matériel et audio > Son > Gérer les péripériques audio et assurez-vous que Lecture par défaut et Enregistrement sont régles sur Focusrite 2.0 Driver.

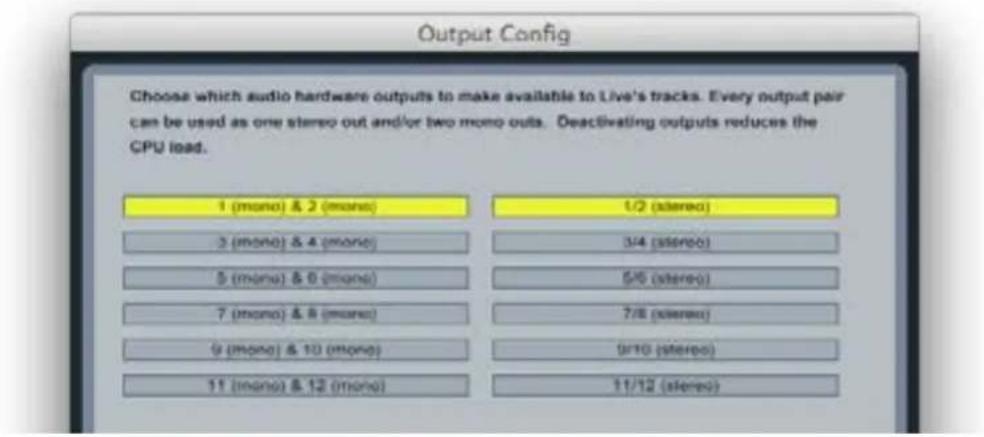

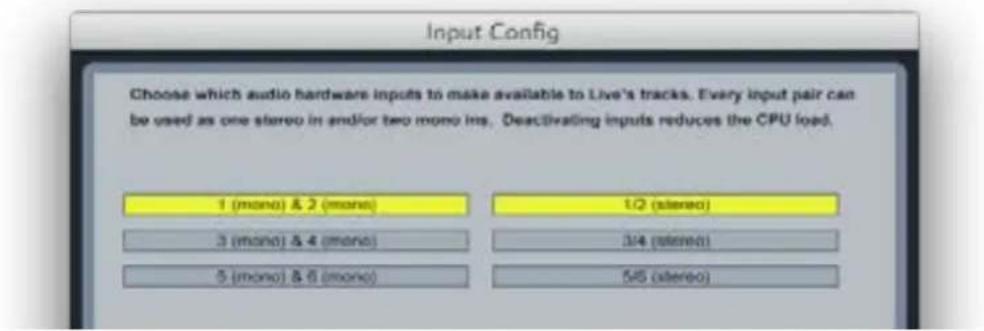

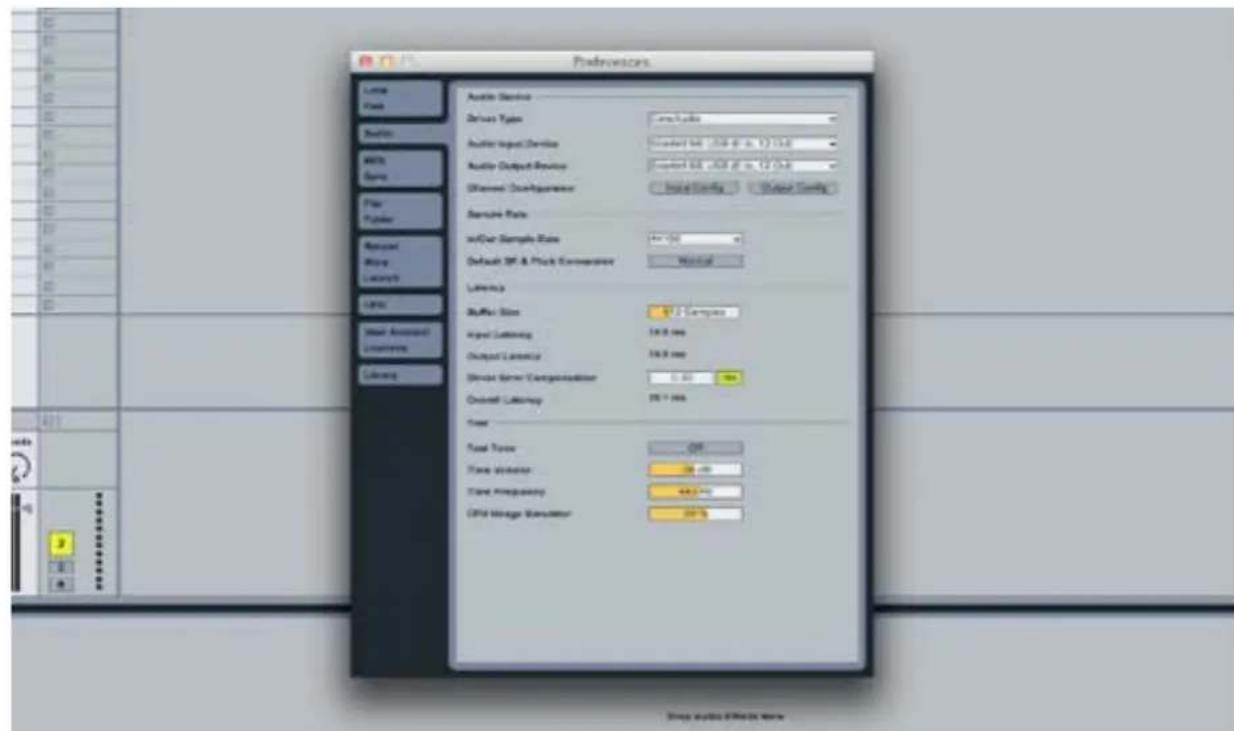

Configuration audio dans votre DAW (station de travail audio numérique)

La Scarlett 6i6 est compatible avec toute DAW sous Windows acceptant l'ASIO ou le WDM* et toute DAW sur Mac utilisant Core Audio. ÀpRES avoir installé Scarlett MixControl et branché l'interface, vous pouvez commencer à utiliser la Scarlett 6i6 avec la DAW de votrechoix. Pour vous permettre de commencer si vous n'avez pas encore d'application DAW installee sur votre ordinateur, Ableton Live Lite est fourni ; vous pourrez l'utiliser après l'avoir telecharge et activé en ligne. Pour installer Ableton Live Lite, telechargez et sauvegardez le fichier d'installation Ableton depuis votre page d'enregistrement « My Products » Focusrite comme déscrit precedemment, puis lance-let et suivez toutes les instructions à l'écran.

Les instructions d'emploi d'Ableton Live Lite seront du cadre de ce mode d'emploi, mais l'application comprend un jeu complet de fichiers d'aide.

*uniquement compatible avec l'audio 16 bits sous WDM

Veuillez notes quevotes DAW peut ne pas automatiquement selectionner la Scarlett 6i6 comme son periphérique d'entrée/sortie par defaut. Dans ce cas, vousdezvez manuellement selectionner le pilote dans la page Audio Setup (configuration audio) de voted AOW* (selectionnez le pilote Scarlett 6i6 pour Mac, ou le pilote Focusrite USB 2.0 driver pour Windows). Veuillez you reporter a la documentation de vote DAW (ou aux fichiers d'aide) si vous ne savez pas ou selectionner le pilote ASIO/Core Audio. L'exemple ci-dessous montre la configuration correcte dans le panneau Preférences d'Ableton Live Lite (c'est la version Mac qui est représentée).

Une fois la Scarlett 6i6 désisie comme périphérique audio préfééré* dans votre DAW, les 6 entrées et 12 sorties (c'est le nombre maximal de sorties de DAW qui peuvent être routées vers le logiciel MixControl) apparaîtront dans les préférences d'entrée/sortie audio de votre DAW. Selon votre DAW, vous pouze avoir à activer certaines entrées ou sorties avant'utilisation. Les deux exemplés ci-

dessous montrent deux entrées et deux sorties activées dans les Preférences audio d'Ableton Live Lite.

• Appellation générique. La terminologie peut légarement différer d'une DAW à l'autre.

Exampie d'utilisation

La Scarlett 616 est un excellent choix pour diverses applications d'enregistrement et de monitoring.
Certaines configurations typiques sont représentées dans les schémas ci-dessous.

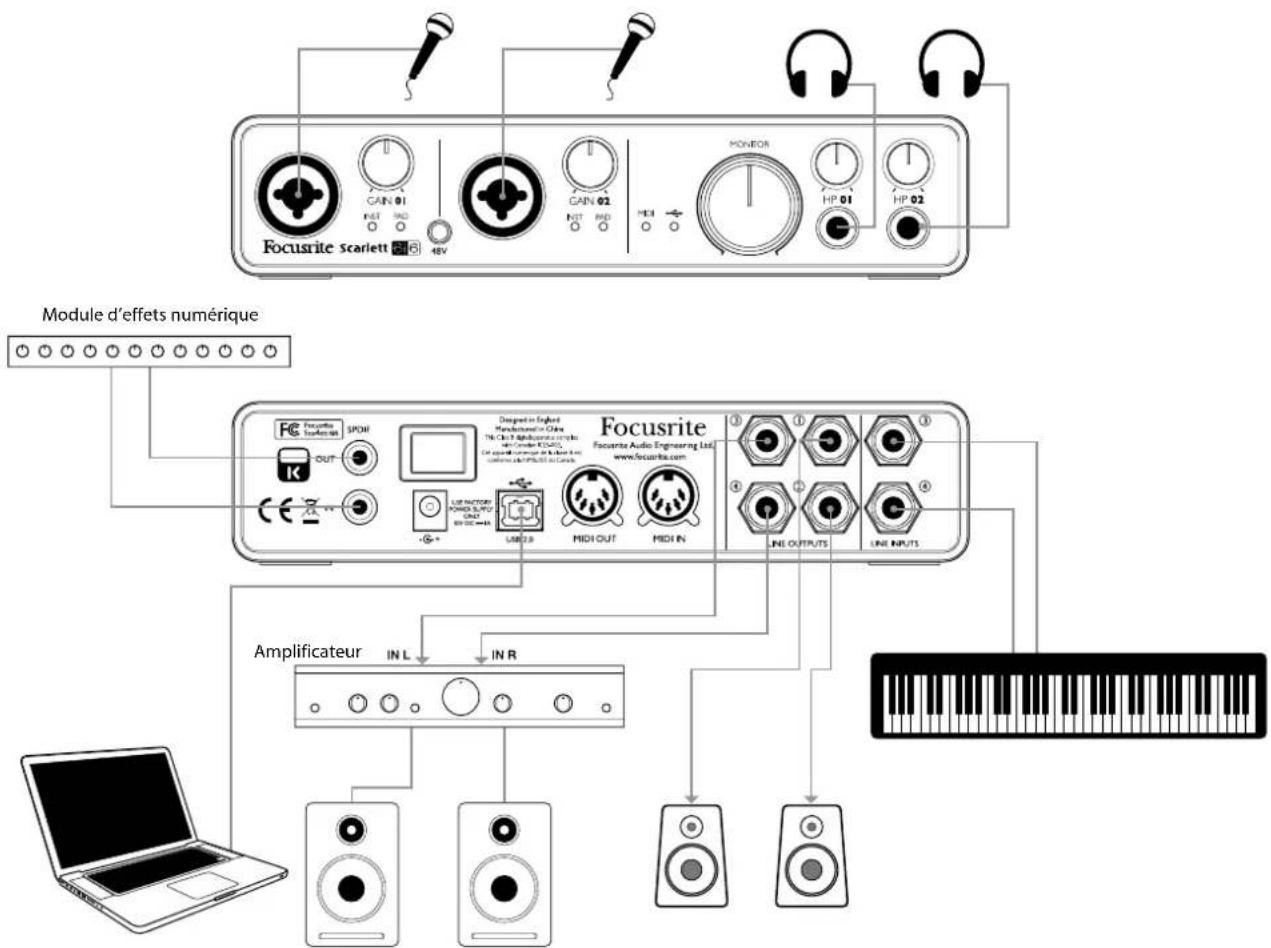

Branchement de microphones et d'instruments

Cette configuration illustre une installation pour enregistrer deux chanteurs et un piano avec un logiciel DAW sur Mac ou PC. Dans ce cas, les entrées 1 et 2 seront aux deux chanteurs tandis que les entrées 3 et 4 reçoivent la sortie stéreo du piano électrique. Ces sources seront toutes enregistrées sur des pistes séparées de la DAW. Durant l'enregistrement, ce qui est lu par La DAW peut être écoute sur une des deux paires d'enceintes et Scarlett MixControl fournira à chaque chanteur son propre retour casque avec son propre son, celui de l'autre chanteur, le piano plus toute autre piste de la DAW ayant déjà été enregistrée.

Les prises d'entrée de la face avant sont de type XLR Combo, des prises mixtes qui acceptent aussi bien un connecteur XLR male (vous en ave probabilité un à l'extrémité de votre cable de microphone) qu'une fiche jack 6,35 mm. Notez que la Scarlett 6i6 n'a pas de commutateur « micro/ ligne » - l'étage de préamplificateur Focusrite est automatiquement configuré pour un microphone quand vous branchez une prise XLR à l'entrée et pour un signal de niveau ligne ou instrument quand vous branchez une fiche jack. Sélectionnez INST dans Scarlett MixControl (dans le panneau Input Settings/Réglages d'entrée sous la section Mixer) si vous branchez un instrument de musique

(comme une guitare) via un jack de guitare 2 points ordinaire ou LINE si vous branchez une source de niveau ligne telle que la sortie symétrique d'une console de mixage audio externe via une fiche jack 3 points (TRS). Notez que le connecteur combo accepte les deux types de fiche jack.

Si vous utilisez un microphone electrostatique (à condensateur), pressez le bouton 48V pour fournir une alimentation fantôme aux micros. Nous vous recommendons de ne pas activer cette alimentation si vous utilisez d'autres types de micro car certains modèles peuvent être endommagés par la réception d'une alimentation fantôme. comme le bouton 48V active l'alimentation fantôme sur les deux entrées, si vous utilisez un micro electrostatique et un micro sans condensateur, vous devez préalablement contrôle dans les caractéristiques techniques du micro sans condensateur qu'il peut accepter une alimentation fantôme sans subir de dommage.

Chaque canal de la Scarlett 6i6 dispose d'un attenuateur PAD, selectionnable depuis Scarlett MixControl (dans le panneau Input Settings/Reglages d'entrée sous la section Mixer);mettre en circuit l'attenuateur Pad reduit la sensibilité d'entrée de 10 dB. Cela peut etre utile si la source de votre entrée a un niveau ligne particulièrement elevé.

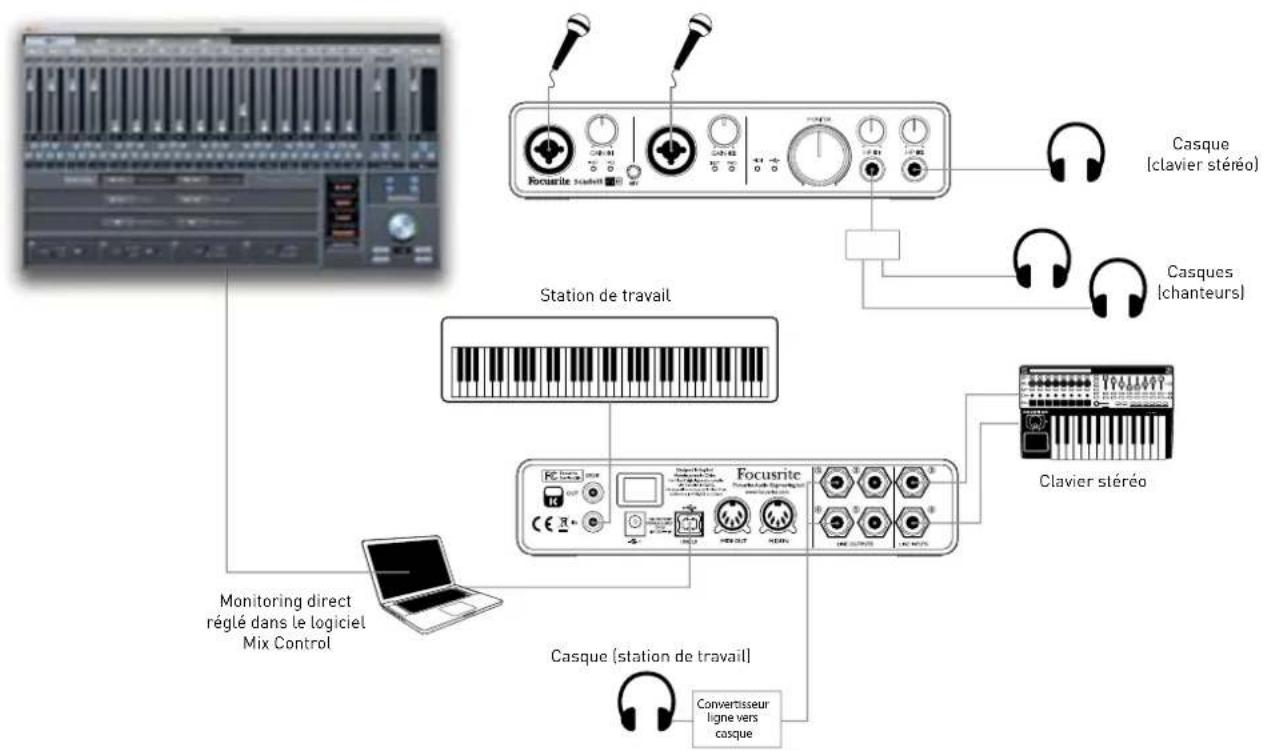

Écoute à faible latence

Vous entendrez fréquement le terme « latence » utilisé en conjunction avec les systèmes audio numériques. Dans le cas de l'application d'enregistrement simple sur DAW décrite ci-dessus, la latence sera le temps nécessaire à vos signaux d'entrée pour passer au travers de l'ordinateur et du logiciel audio, puis pour ressortir via votre interface audio. La latence peut être un problème pour un interprête qui désire s'enregistrer tout en écouteant les signaux entrants.

La Scarlett 6i6, en conjunction avec Scarlett MixControl, permet le « monitoring à faible latence », qui résout ce problème. Vous pouze router directement vos signaux entrants vers les sorties casque et ligne de la Scarlett 6i6. Cela permet aux musiciens de s'entendre avec une latence ultra-faible – c'est-à-dire en fait en « temps réel » – en même temps que ce qui est lu sur l'ordinateur. Les signaux d'entrée envoyés à l'ordinateur ne sont enaucun cas affectés par ce réglage.

Dans l'exemple, chaque membre du groupe reçoit son propre mixage de retard puisque chacun a sa « propre » sortie casque sur la Scarlett 616. Scarlett MixControl vous permet de faire jusqu'à haut mixages mono indépendants (ou quatre stéréo), et ces mixages peuvent inclure des pistes de DAW enregistrées préalablement ainsi que les signaux qui entrent actuellement.

Si vous utilisez le monitoring direct, assurez-vous que votre logiciel DAW n'est pas regle pour renvoyer à une quelconque sortie une quelconque entrée (ce que vous enregistrez actuellement). Si c'était le cas, les musiciens s'entendraient eux-même « deux fois», un des deux signaux étant retardé et perçu auditivement comme un écho.

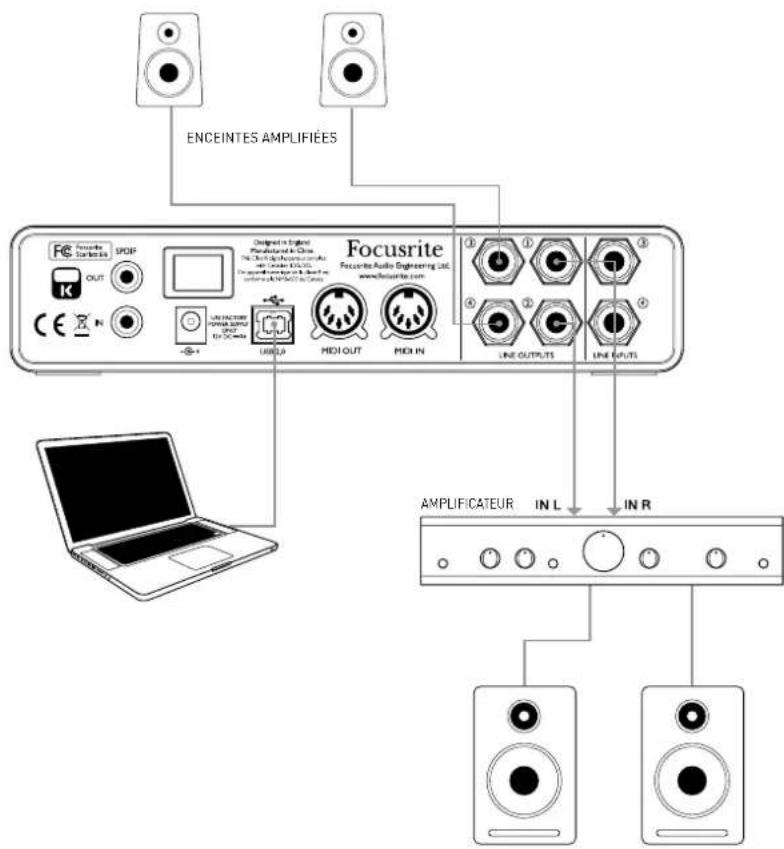

Branchement de la Scarlett 6i6 aux enceintes

Les sorties sur jack 6,35 mm de la face arriere seront généralement à brancher des enceintes d'écoute de contrôle. Des enceintes amplifiées (par exemple des enceintes informatiques) intégrant des amplificateurs et peuvent être directement connectées. Les enceintes passives nécessitent un amplificateur stéreo séparé ; dans ce cas, les sorties de la face arrière doivent être branchées aux entrées de l'amplificateur.

Toutes les prises de sortie ligne sont des connecteurs jack 6,35 mm 3 points (TRS) symétrisés électroniquement. Les amplificateurs grand public types (Hi-Fi) et les petits moniteurs amplifiés ont des entrées asymétriques, que ce soit sur prises phono (cinch/RCA) ou sur prise mini-jack 3,5 mm 3 points destinées au branchement direct à un ordinateur. Dans les deux cas, utilisez le cable de liaison convenable avec des fiches jack à une extrémité.

Les amplificateurs de puissance professionnels ont generalement des entrées symétriques.

Lors du mixage, vous pouvez brancher deux paires d'enceintes supplémentaires (écoute à midistance, écoute de proximité etc.) aux sorties 1/2 et 3/4 et utiliser Scarlett MixControl pour router votre mixage vers les différentes paires de sorties comme vous le foulez afin de vérifier votre mixage sur différents types d'enceinte.

NOTE: vous risquiez de creer une boucle de reinjection audio (effet larsen) si vos enceintes fonctionnent en meme temps qu'un microphone ! Nous vous recommandons de tous jours couper (ou baisser) les enceintes d'ecoute pendant que vous enregistrez, et d'utiliser un casque quand vous superposez les enregistrents.

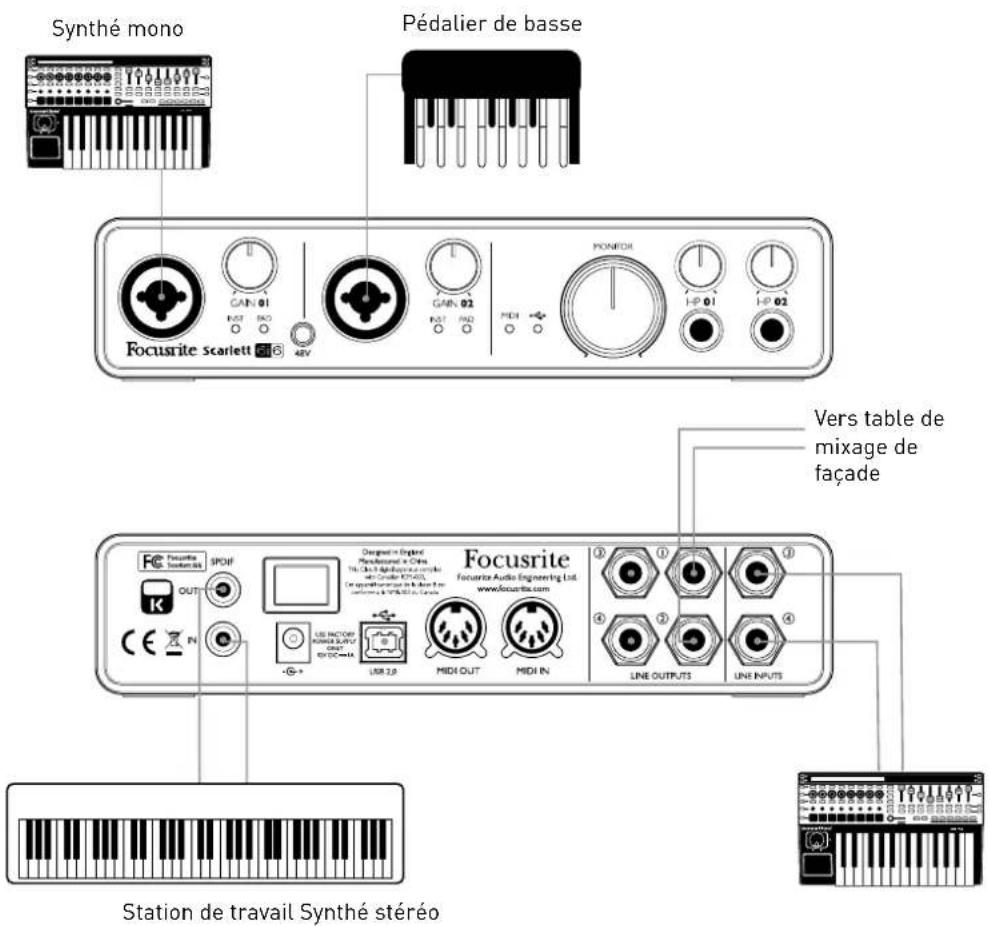

Emploi de la Scarlett 6i6 comme mélangeur autonome

NOTE: cette fonctionnalité supplémentaire de la Scarlett 6i6 est disponible sous forme de mise à jour logicielle téléchargeable sur wwwfocusedrite.com/downloads

La Scarlett 6i6 a la possibilité de mémoriser en interne une configuration de mixage définie dans Scarlett MixControl. Cette fonction vous permet de la configurer - par exemple comme un mélangeur de claviers pour la scène - au moyen de votre ordinateur puis de transférer la configuration dans l'unité elle-même. Vous pouze alors utiliser la Scarlett 6i6 comme un simple mélangeur montable en rack faisant partie de votre configuration de claviers pour contrôle le mixage général de plusieurs claviers.

Dans l'exemple représenté, deux claviers stéreo et deux claviers mono sont branchés aux six entrées de la Scarlett 6i6 ; les sorties 1 et 2 vont vers la sonorisation. Le musicien peut se préparer un mixage de clavier grossier dans Scarlett Mix Control puis ajuster les niveaux des deux sources mono par rapport aux sources stéreo depuis la façade.

Scarlett MixControl

Le logiciel Scarlett MixControl permet un mixage et un routage flexibles de tous les signaux audio vers les sorties audio physiques ainsi que le contrôle des niveaux des sorties d'écoute. Tous les réglages de selection de fréquence d'échantillonnage, synchronisation numérique et taille de mémoire tampon (Windows uniquement) sont disponibles depuis Scarlett MixControl.

Note: Scarlett MixControl est un produit générique qui peut être utilisé avec d'autres interfaces de la gamme Scarlett de Focusrite. Quand vous branchez une interface Scarlett à votre ordinateur et lancez Scarlett MixControl, le modele de l'interface est automatiquement détecté et le logiciel est configuré en fonction du nombre d'entrées et de sorties ainsi que des autres possibités offertes par l'interface.

Pour ouvrir Scarlett MixControl :

Sur un PC avec Windows :

Allez dans Demarrer > Programmes > Focusrite > Scarlett MixControl.

Sur un Mac :

Ouvrez Finder > Applications > Scarlett MixControl.

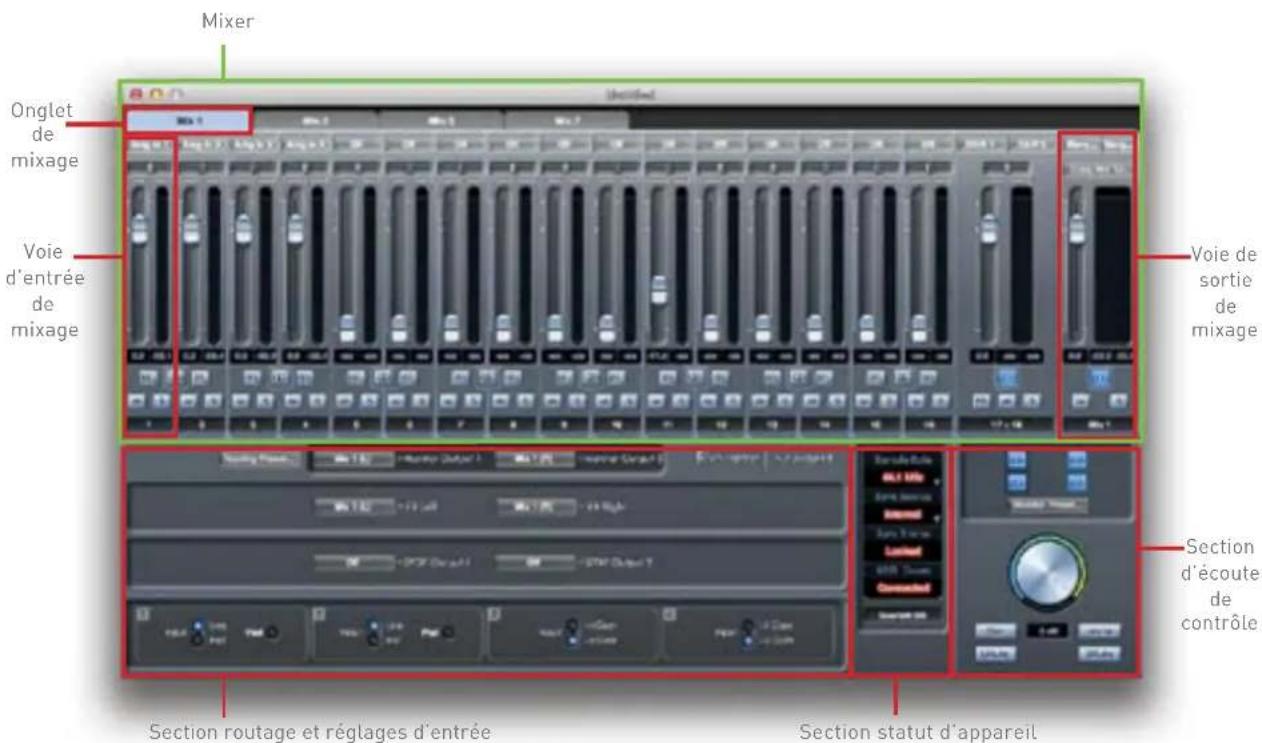

L'interface graphique utiliseur de Scarlett MixControl apparaître comme ci-dessous (ici, la version Mac).

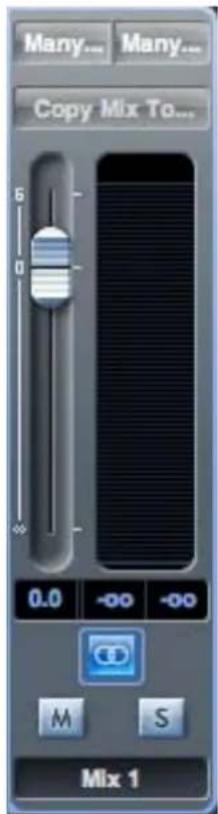

Mixer

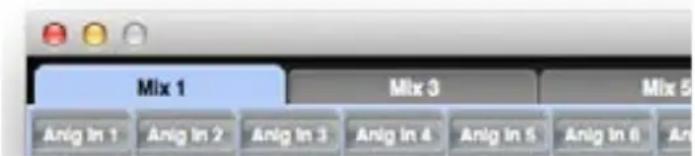

Scarlett MixControl yous permit de creer 8 mixages mono ou 4 stereo, chacun pouvant etre composé de 18 canaux d'entrée. Une combinaison de mixages mono et stereo,jusqu'au maximum de 8 équivalents mono, est également possible.

Chaque mixage peut être formé de n'importe lesquelles des 6 entrées de la Scarlett 6i6 et/ou de jusqu'à 12 pistes de DAW, et n'importe quels six mixages parmi les huit peuvent être envoyés à n'importe quel nombre de sorties. Toutes les commandes du mixer sont indépendantes pour chaque mixage.

La section Mixer sert à creer des mixages de retard et de contrôle. Les mixages ainsi créés n' affectent pas la façon dont les entrées audio sont routées vers la DAW, ni le niveau audio du signal à enregistrer. La façon dont vous configurez la section de mixage n' affecte que ce qui est envoyé aux sorties audio.

Le niveau des signaux des entrées 1 et 2 à envoyer à la DAW pour l'enregistrement se règle sur la Scarlett 6i6 au moyen des commandes GAIN de la façon.

Un exemple d'utilisation du mixer est l'enregistrement simultané de plusieurs musiciens, par exemple un guitariste et un chanteur ajoutant en même temps leur contribution à une piste d'accompagnement déjà enregistrée. Pour bien les enregistrer, vous doivent leur fournir à chacun la piste d'accompagnement et le signal venant de l'autre. Le guitariste devra entendre la piste d'accompagnement et sa guitare mixée plus en avant, plus un peu de chant. Le chanteur devra entendre la piste d'accompagnement,,enormément de son chant plus un peu de guitare. Vous pouvez creator un mixage indépendant pour chaque interprête avec le mixage et le niveau exact qui lui sont nécessaires. Chaque musique aura son propre mixage créé au moyen d'un onglet de mixage différent.

Onglet de mixage

Il existe 8 onglets de mixage, un pour chaque mixage mono (notez que seuls 6 d'entre eux peuvent etre assignes aux sorties physiques de la Scarlett 6i6).

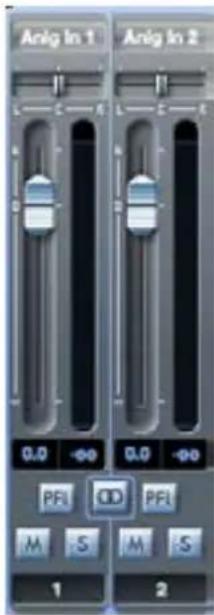

Voied'entree

Deux voies d'entrée de mixage sont représentées ci-dessous.

Les commandes disponibles sur les voies d'entrée sont les suivantes :

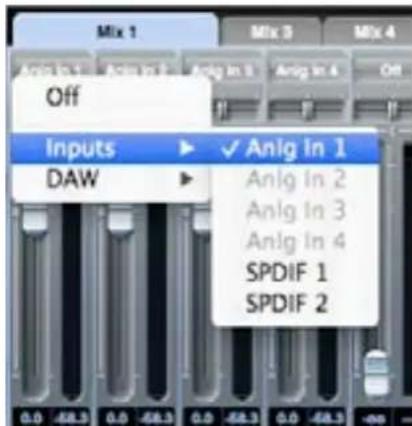

Sélecteur de source audio

C'est le bouton en haut de la tranche ; quand aucune source n'est seLECTIONnée pour la voieff est affché.

Clients sur le bouton offre deuxlistes: Inputs et DAW; selectionner Inputs ouvre une liste des toutes les entrées disponibles sur la Scarlett 6i6, et selectionner DAW ouvre une liste de toutes les sorties disponibles sur la DAW. Toute entrée non disponible est grisée.

Notez que les voies peuvent être mono ou en paires pour un fonctionnement stéreo. Le fonctionnement stéreo « emprunte » une voie adjacente et vous permet de contrôler les deux composantes gauche et droite du signal stéreo au moyen d'un seul fader. Voir page 23 pour des détails sur la définition de voie mono/stéreo.

Notez qu'une entrée ne peut etre assignee qu'a une seule voie dans chaque mixage. Si elle a déjà ete assignee, elle sera grisée sur les autres voies.

Pour inclure dans le mixage des pistes de DAW déjà enregistrées, ou de l'audio venant d'autres applications informatiques, sélectionnez les deux entrées appropriées de la DAW comme piste d'entrée stéreo. Ce sont généralement DAW 1 et DAW 2, mais cela dépendra de la façon dont sont routées les sorties de la DAW ou de l'autre application informatique.

Commande de panoramicque

Si le mixage a ete defini comme etant stereo [voir page 23], la commande de panoramicique (sous la forme d'un curseur) positionne le signal de la voie dans l'imag steereo, c'est-à-dire que le signal est reparti entre les deux sorties audio telles que les sorties d'ecoute de contrôle G et D.

Dans le cas d'une voie stéreo, régler la commande de panoramaque à fond à gauche coupe la voie droite et vice-versa.

Fader

Cliquez sur le fader et faites-le glisser pour régler le niveau du signal de la voie dans le mixage. Double-cliquer sur le fader ramène le gain de la voie à 0 dB. Note que la plage de gain de la voie va de - (voie coupée) à +6 dB; le niveau actuel du fader est affiché numérique sous le fader.

Indicateur de niveau

Chaque fader a un indicateur de niveau de voie de style bargraph immédiatement sur sa droite. L'indicateur affiche le niveau du signal entrant dans la voie. Le niveau instantané maximal atteint est affché numérique dans la case située en-dessous et clicker n'importe où sur l'indicateur de niveau réinitialise cette valeur. Notez que la source servant à la mesure par l'indicateur de niveau est prise avant le fader - l'indicateur de niveau affiche toujours le niveau du signal en entree de la voie,quel que soit le réglage du fader.

Témoin d'échéage (clip)

L'indicateur de niveau a un codage couleur; si la portion rouge du haut s'allume, c'est que le niveau du signal est trop élevé et qu'un écretage numérique peut survenir. Cela peut sonner de façon très désagreable et doit toujours être évité! Vous devrez réduire le niveau du signal soit à la source dans le cas des pistes de la DAW, des entrées numériques ou des entrées analogiques 3 et 4 externes, soit en réglant les commandes GAIN de la Scarlett 6i6 dans le cas des entrées analogiques 1 et 2.

Le témoin d'échéage rouge reste allumé une fois qu'il a été déclenché par un niveau de signal excessif ; quand le niveau du signal a été réduit, cliquez sur la zone rouge pour la réinitialiser.

Mute

Clquer sur ce bouton coupe le son de la voie ; il s'allume en rouge quand la coupure du son [Mute] est active.

Solo

Cliqueur se bouton met le signal en solo ; toutes les autres voies du mixage actuel sont coupées. Le fader de la voie reste actif. Le bouton s'allume en jaune quand le solo est activé.

PFL [Pre-fade listen/écoute pré-fader]

Cliqueur sur ce bouton déclenché un solo « non destructif »; le signal de la voie est routé vers les sorties 1 et 2. Le signal mis en solo est pris avant fader (c'est-à-dire que son niveau n'est pas affecté par le fader). La PFL est une fonction purement dédiée à l'écoute de contrôle et toutes les autres voies restent actives avec tous leurs signaux toujours routés. Le bouton s'allume en vert quand la PFL est activée.

Stereo

Vous pouvez utiliser ce bouton pour creer une voie stéreo à partir de deux voies mono adjacentes (impaire = G, paire = D). Notez que cela change la représentation graphique des voies du mélangeur; un seul fader contrôle le signal stéreo mais l'indicateur de niveau a des affichages de type bargraph séparés pour la gauche (L) et la droite (R).

Nom de la voie

Chaque voie de mixage peut être nommée ; par défaut, les noms sont les numérores des voies. Double-cliquez sur le nom pour renommer la voie de façon plus évocatrice comme par exemple Micro chant.

Toutes les voies d'entrée sont mixées entre elles et routées vers la voie de sortie du mélangeur. La voie de sortie vous permet de contrôler le niveau général de la totalité du mixage (rappelez-vous qu'il y a une voie de sortie séparée pour chacun).

Une voie de sortie est par défaut mono; le fonctionnement en stéreo peut être sélectionné en cliquant sur son bouton stéreo. Quand la voie de sortie est stéreo, vous constatEZ que l'onglet de ce mixage double de taille. C'est parce que la version stéreo occupe 2 voies sur le total des voies de sortie disponibles.

Le fader, l'indicateur de niveau, les boutons Mute et Solo d'une voie de sortie fonctionnent de la même façon que pour une voie d'entrée. Notez que le bouton Solo ne reste pas enclenché et envoie la totalité du mixage à la sortie assignée.

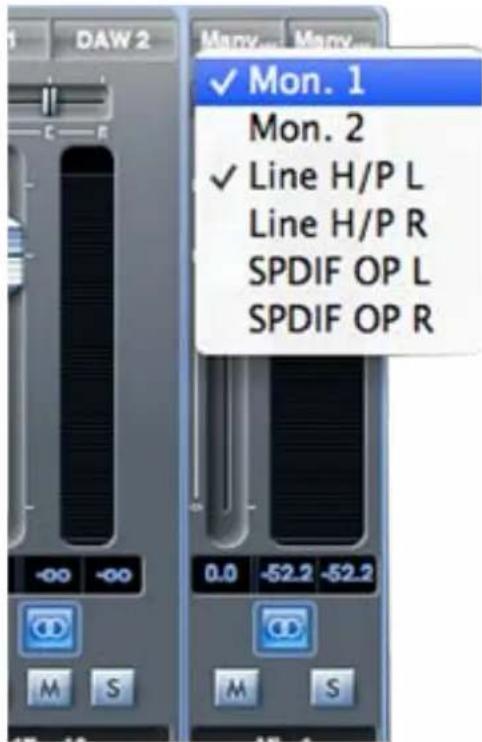

Le routage de sortie se selectionne en cliquant sur le bouton Sel... en haut de la tranche, qui ouvre une liste déroulante de toutes les sorties physiques disponibles. Vous pouvez envoyer le mixage à n'importe lesquelles des sortie physiques de la Scarlett 6i6 (ou vers toutes); si une seule sortie est selectionnée, son nom est affiché en haut de la voie de sortie. Le texte Many... s'affichera si plusieurs sortie sont selectionnées.

Le mixage peut être nommé ; par défaut, le nom est Mix n. Cliquez dans le champ de texte sous la voie de sortie et saisissez un nom plus évocateur - par exemple, Mixage retour, ou le nom de l'interprête qui receiveva le mixage dans ses retours. Le nom apparait aussi dans l'onglet de mixage.

Vous pouvez copier un mixage existant dans un autre mixage. Cela copie tous les réglages de fader/panoramaque/Mute/Solo et les noms des voies. Pour faire cela, cliquez sur le bouton Copy Mix To... et selectionnez le mixage (dans la liste qui se présente) où vous foulez copier le mixage actuel. Notez que vous ne pouvez copier un mixage mono que dans un autre mixage mono, et un mixage stéreo que dans un autre mixage stéreo. Vous devez donc vous assurer d'avoir correctement configéré les voies de sortie avant de copier le mixage.

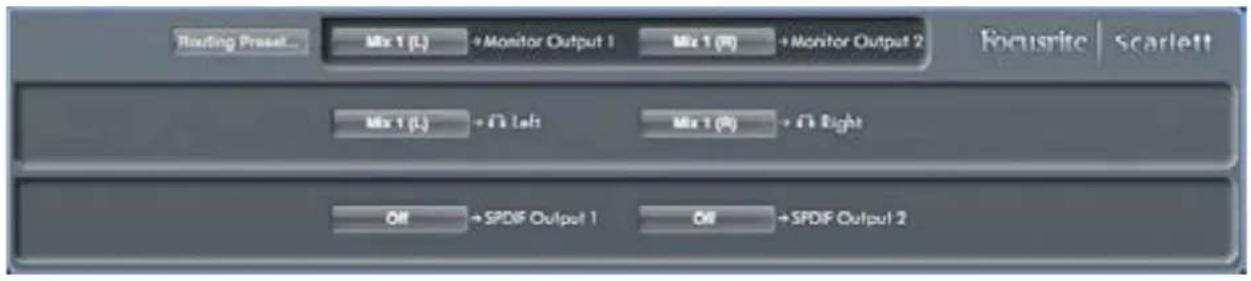

Section de routage

La section de routage est l'endetroit où vous déterminez comment les diverses sources audio disponibles à la fois dans la Scarlett 6i6 et Scarlett MixControl doivent être routées vers les sorties physiques de la Scarlett 6i6.

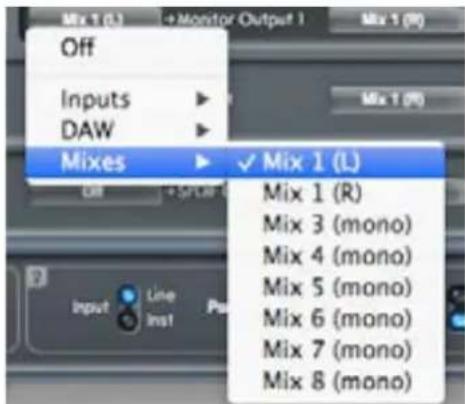

Chacune des sorties physiques de la Scarlett 616 est listed, et le signal audio à envoyer à cette sortie peut être sélectionné dans le menu dérouulant qui apparaît quand on clique sur le bouton situé à gauche de cette sortie. Les sources disponibles comprend :

• N'importequel signal entrant
• N'importe qu'elle piste lue dans la DAW
• N'importe lequel des mixages de la section mixage*

*Note : si vous avez déjà nommé un mixage (voir section précédente), alors ce nom est affiché comme nom de source de mixage.

Notez que la section de routage reflète aussi toutes les sélections de destination déjà faites pour les voies de sortie dans le mélangeur (voir la section précédente). Si vous avez pré-assigné des sorties lors de la création de votre mixage, vous retrouvrez ces assignations déjà affichées dans la section de routage. Cela fonctionne dans les deux sens: si vous changez la source audio depuis la section de routage, la voie de sortie du mixage affichera automatiquement le changement.

Rappelez-vous que le signal disponible en prise de sortie HP 01 (casque 01) de la face avant sera toujours le signal envoyé aux sorties ligne 1 et 2. La sortie HP 02 (casque 02) suit de façon同樣aire les sorties ligne 3 et 4.

Routing Presets (routages préreglés)

Scarlett MixControl offre une telle flexibilité dans les possibilités de routage que des routages préréglés sont fournis pour vous aider à faire vos configurations de routage et de mixage. L'emploi de préréglages (presets) vous permet de rapidement configurerer votre routage pour l'enregistrement (écoute de vos entrées) ou le mixage (envoi des signaux à des processeurs externes ou à une table de mixage externe).

Cliquer sur le bouton Routing Preset... ouvre une liste ou faire une seLECTION supplémentaire; chacune des options est decrite ci-dessous.

Clear (effacer)

Cliqueur Clear deselectionne tout routage de sortie. C'est utile pour reinitialiser tout routage quand vous commencez un nouveau travail ; cela vous evite d'avoir a préalablement tout désactiver.

DAW Tracking

Le « couchage des pistes sur DAW » (DAW tracking) sert au processus initial d'enregistrement. Cela route automatiquement les pistes 1 et 2 de la DAW vers toutes les sorties sous forme de paires de nombres impair/pair; cela comprend les sorties casque de la face avant. Toutes les voies d'entrées doivent être écoutees depuis l'application DAW.

L'option Zero Latency Tracking peut être utilisée durant le processus d'enregistrement. Elle envoie les sorties de Mix 1 et Mix 2 simultanément à toutes vos sorties ligne sous forme de couples impaire-paire ; cela comprend les sorties casque de la face avant. Les entrées ligne et les sorties de la DAW doivent être configurées dans Mix 1 (en cas de stéreo, ou dans Mix 1 et Mix 2 en cas de mono) pour que vous puissiez avoir un return de ces sources avec une latence ultra-faible. Vous devez veiller à ne pas écouter en même temps les mêmes signaux depuis votre DAW, sinon vous entendrez deux fois le même signal (une fois directement depuis Scarlett MixControl et une seconde fois en retard (à cause de la latence) depuis votre DAW).

TRUC: si vous utilisez un mixage stéreo, la voie de sortie gauche sera envoyée aux sorties impaires et la voie droite aux sorties paires. Avec un mixage mono, les mixages impairs seront envoyés aux sorties impaires et les mixages pairs aux sorties paires.

Mixing [mixage]

Le preset Mixing peut être utilisé durant l' étape du mixage. Les pistes de la DAW sont routées vers la sortie ligne de même numéro, par exemple les pistes 1-4 de la DAW sont respectivement envoyées aux sorties ligne 1 à 4, et les pistes 5 et 6 à la sortie S/PDIF comme une paire stéreo.

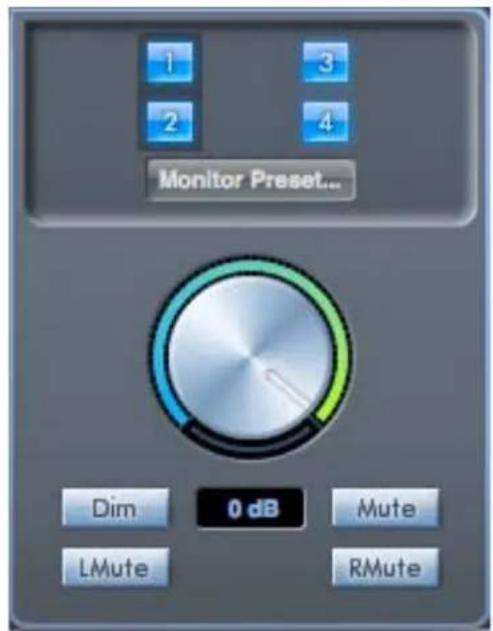

Section d'écoute de contrôle (Monitor)

Les niveaux des signaux aux sorties d'écoute de contrôle (Monitor) se reglent en section Monitor de Scarlett MixControl. Vous pouvez configurer l'interface et le logiciel pour que la commande de volume MONITOR de la face avant regle le volume d'écoute général. Des fonctions d'écoute supplémentaires comme Mute (coupure du son), Dim (atténuation) et Mono sont disponibles.

Boutons d'activation de la commande Monitor (1 à 4)

Ces boutons déterminent quelles sorties lignes de la Scarlett 616 sont affectées par les autres commandes de la section Monitor de l'interface graphique utilisé, et également par les commandes d'écoute de la face avant. Selon votre configuration d'écoute de contrôle, vous pouvez ne piloter aucune enceinte, une seule enceinte ou jusqu'à 4 enceintes simultanément.

Note : les niveaux des sorties numériques de la Scarlett 6i6 ne sont pas affectés par les commandes de la section Monitor de Scarlett MixControl. Si vous avez besoin de router individuellement des pistes de DAW vers les sorties numériques, réglez les niveaux de sortie depuis la DAW.

Les quatre boutons déterminent le statut de commande des quatre sorties ligne. Il y a trois états; cliquer sur les boutons les fait alterner entre l'etat bleu et l'etat rouge; cliquer en maintainant SHIFT les fait passer à l'etat gris.

Quand le bouton est bleu, le niveau de la sortie ligne est controlé par la section Monitor de l'interface graphique utilisé.

Quand le bouton est rouge, la sortie ligne est coupée.

Quand le bouton est gris, le niveau de la sortie ligne est fixe, au volume maximal, et n'est pas contrôle par la section Monitor de l'interface graphique utiliser.

AVERTISSEMENT : l'état « gris » doit être sélectionné quand une sortie ligne est employée pour brancher des processeurs externes. Notez que dans ces conditions, le signal envoyé à cette sortie a son niveau maximal. Si vous avez branché des amplificateurs/enceintes à cette sortie, cela peut entraîner un niveau sonore très élevé dans vos moniteurs ou casques. Vérifiez toujours vos niveaux (dans votre DAW ou dans le mixage Scarlett MixControl) avant de régler un bouton d'écoute de contrôle dans ce mode.

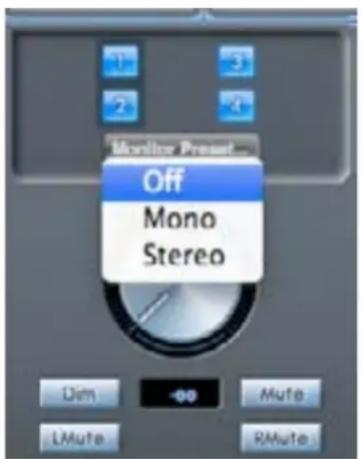

Menu dérouulant de préréglages d'écoute (Monitor Preset)

Une gamme de configurations d'écoute préréglées est fournie ; cliquez sur le bouton Monitor Preset... pour ouvrir une liste déroulante. Ces presetlets permettent une selection simple des configurations d'écoute de contrôle courantes.

Les preset d'écoute fonctionnent comme suit :

• Off - tous les boutons de commande d'écoute sont désactivés; toutes les sorties analogiques sont coupées.
• Mono - seule la sortie ligne 3 est activée. Branche-la à une enceinte centrale pour travailler en mono.
• Stereo - les sorties ligne 1 et 2 (Monitor 1 et 2) sont activées. Tous les autres canaux sont coupés. Branchez la sortie 1 à votre moniteur gauche et la 2 à votre moniteur droit.

Commandes de la section Monitor

Les commandes de la section Monitor de Scarlett MixControl affecteront les canaux scélectionnés pour le contrôle d'écoute (c'est-à-dire ceux ayant un statut de bouton « bleu » - voir ci-dessus).

Commande de contrôle de niveau Monitor

Réglez le niveau de sortie avec cette commande pour toutes les sorties sélectionnées, au moyen de la souris. L'affichage numérique du dessous indique le niveau de sortie d'écoute actuel.

Dim

Attenue le niveau de sortie d'ecoute de 18 dB.

Mute

Coupe toutes les sorties d'écoute.

Commutateur LMute

Coupe toutes les sorties impaires.

Commutateur RMute

Coupe toutes les sorties paires.

Commutateur Mono

Additionne (combine) les signaux des sorties impaires et paires par couples (c'est-à-dire 1 + 2,3 + 4 etc.). Les signaux ainsi additionnels sont ensuite envoyés aux deux sorties de chaque paire.

NOTE: n'oubliez pas que les fonctions d'écoute ci-dessus n'affectent que les sorties ayant eté sélectionnées pour être contrôlées par la section de commande d'écoute (c'est-à-dire les sorties dont le bouton est « bleu »).

Section Statut d'appareil

La section Statut d'appareil affiche des informations sur la fréquence d'échantillonnage, la synchronisation et le statut de pilote de la Scarlett 616. La fréquence d'échantillonnage et la source de synchro peuvent également se régler ici.

Affichage Sample Rate

Affiche la fréquence d'échantillonnage actuellément utilisée par la Scarlett 6i6. Pour la changer, cliquez sur la valeur affichée en rouge et Sélectionnez 44.1 kHz, 48 kHz, 88.2 kHz ou 96 kHz dans la liste.

Note : il est conseillé de quitter votre application audio AVANT de changer la fréquence d'échantillonnage pour éviter tout effet collatéral indésirable (et audible) !

Affichage Sync Source

Affiche la source de synchro actuellément selectionnee. Pour changer de source de synchro, cliquez sur le texte rouge et selectionnez dans la liste :

• Internal - la Scarlett 6i6 utilise son propre générateur interne de word clock.
• S/PDIF - la source de word clock est tirée du signal recu en entrée S/PDIF.

Affichage Sync Status

Affiche Locked quand la Scarlett 6i6 s'est verrouillée avec succès sur la source de synchro spécifiée. Si No Lock s'affiche, c'est que l'unité ne peut pas se verrouiller sur une source de synchronisation externe. Si c'est le cas, veuilles vérifier que les cables sont correctement connectés et que les apparêls numériques externes ont été configurés comme des apparêls maitres et régles sur la même fréquence d'échantillonnage que la Scarlett 6i6.

USB Driver (pilot USB)

Doit constamment afficher Connected quand la Scarlett 616 est reliée à l'ordinateur via USB. Si Disconnected est affché, veuillez vérifier les connexions USB ainsi que la mise sous tension de l'unité. Si Disconnected continue de s'afficher, faites redémarrer l'ordinateur et relancez Scarlett MixControl.

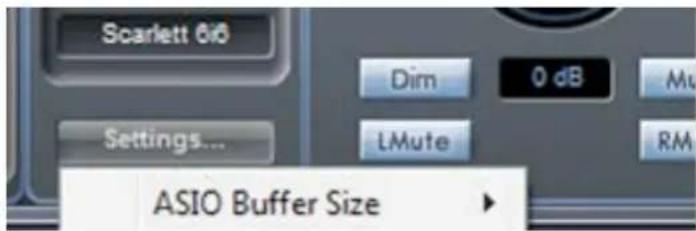

Menu Settings (réglages)

Le bouton Settings... n'est disponible que sur la version Windows de Scarlett MixControl. Il vous permet de régler la taille de la mémoire tampon ASIO.

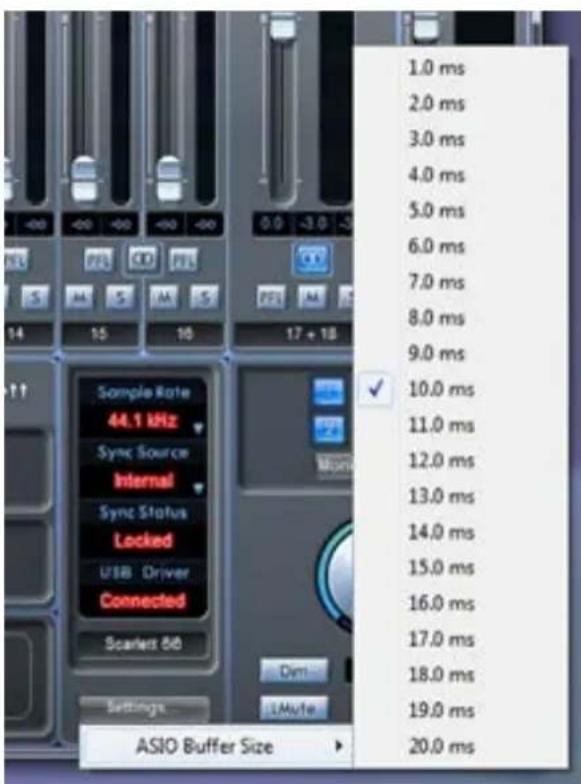

Cette option vous permet deCHOISIR LA Taille DE MÉMOIRE TAMPON DE VOITE pilote ASIO. Une mémoire tampon de petite taille entrainera une moindre latence, mais aux dépens d'une sollicitation accrue du processeur. Une mémoire tampon de grande taille entrainera une latence plus grande mais sollicitera moins le processeur.

Si vous utilisez beaucoup d'instruments virtuels et de traitements d'effets dans le projet de votre DAW, et si la consommation des ressources du proceseur est elevée, augmentez la taille de la mémoire tampon.

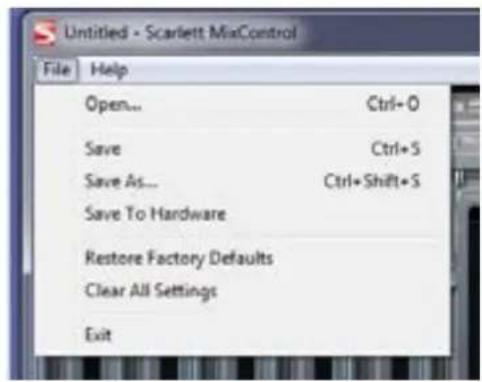

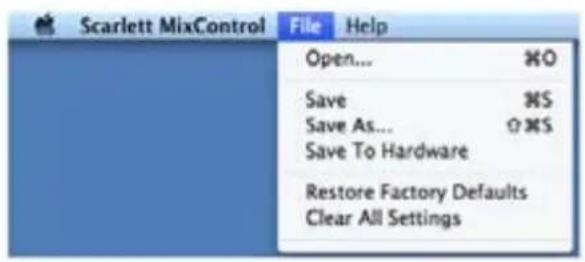

Menu File (fichier)

Les menus File des versions Mac et Windows de Scarlett MixControl différent légération.

• Open - ouvre une boîte de dialogue « Ouvrir fichier » pour sélectionnner n'importe quelles données de mixage préalablement sauvégardées par Scarlett MixControl.
• Save - ouvre une boîte de dialogue « Enregistrer fichier » pour scélectionner un emplacement où sauvegarder vos données de mixage de Scarlett MixControl. Les sauvegardes ultérieures écraseront le fichier d'origine.
• Save As - ouvre une boîte de dialogue « Enregistrer fichier sous ». Utilisez cette option si vous ne désirez pas écraser vos données de mixage déjà sauvégardées mais sauvégarder les données de mixage actuelles sous un autre nom de fichier.
• Restore Factory Default - rappelle les réglages d'usine de la Scarlett 616. Cela peut servir à globalement réinitialiser tous les réglages de mixage, routage et monitoring, permettant la création d'une nouvelle configuration sans partir de rien.
• Save to Hardware - sauvegarde la configuration actuelle de Scarlett MixControl dans l'interface Scarlett 6i6. Si vous faites passer la Scarlett 6i6 d'un ordinateur à un autre et vous conserver la configuration, ou si vous youlez l'utiliser en mode « autonome », Sélectionnez cette option.

Comme avec quasiment tout autre logiciel, les fonctions « Open » [ouvrir], « Save » [enregistrer] et « Save As » [enregistrer sous] ont toutes des raccourcis clavier standards.

Caracteristiques techniques de la Scarlett 6i6

Configuration
Entrées 6 : analogiques (4), S/PDIF	(2)
Sorties 6 : analogiques (4), S/PDIF	(2)
Mélangeur Mélangeur à 6 entrées	sorties entièrement assignables
Performances numériques
Plage dynamique du convertisseur A/N	104 dB CCIR-RMS (toutes les entrées)
Plage dynamique du convertisseur N/A	102 dB CCIR-RMS (sorties ligne)
Fréquences d'échantillonnage acceptées	44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz
Gigue d'horloge	< 250 ps
Entrées microphone
Réponse en fréquence ±0,5 dB à 20 dB, ±0,1 dB à 20 kHz; gain au minimum	Hz, ±0,1 dB à 20 kHz; gain au minimum
DHT+B -96 dB (1 kHz, -1 dBFS, 20 kHz large bande)
Bruit rapporté à l'entrée	-122 dBu CCIR-RMS (mesuré à 60 dB de gain avec terminaison de 150 ohms)
Niveau d'entrée maximal +9 dBu (sans l'atténuateur)
Entrées ligne
Réponse en fréquence ±0,5 dB à 20 dB, ±0,1 dB à 20 kHz; gain au minimum	Hz, ±0,1 dB à 20 kHz; gain au minimum
DHT+B -80 dB (1 kHz, -1 dBFS, 20 kHz large bande)
Bruit	-105 dBFS CCIR-RMS (gain minimum, terminaison de 150 ohms)
Niveau d'entrée maximal +28 dBu
Entrées pour instruments
Réponse en fréquence ±0,3 dB à 20 Hz, ±0,1 dB à 20 kHz (gain au minimum)	Hz, ±0,1 dB à 20 kHz (gain au minimum)
Bruit -103 dBFS CCIR-RMS (mesuré au gain minimal)
Niveau d'entrée maximal +8 dB (sans l'atténuateur)
Sorties ligne
Niveau de sortie maximal (0 dBFS)	+11 dBu, symétrique
DHT+B -100 dB (1 kHz, -1 dBFS, 20 kHz large bande)

Caracteristiques physiques et électriques

Entrées analogiques 1 et 2
Connecteurs XLR mixtes : micro/ligne/instrument, en face avant
Sélection micro/ligne Automatique
Sélection ligne/instrument Via logiciel depuis Scarlett MixControl
Alimentation fantôme	Commutateur d'alimentation fantôme +48 V commun aux entrées 1 et 2
Entrées analogiques 3 et 4
Connecteurs 2 jackets 6,35 mm 3 points (TRS) symétriques (en face arrière)
Sorties analogiques 1 à 4
Connecteurs	4 jackets 6,35 mm 3 points (TRS) symétriques (en face arrière)
Sorties casque stéréo 2 jackets 6,35 mm 3 points (TRS) en face avant
Commande de niveau de sortie générale d'écoute (Monitor)	En face avant
Commandes de niveau casque
Autres entrées/sorties
Entrée/sortie S/PDIF 2 x phono (RCA)
USB 1 connecteur USB 2.0 de type B
Entrée/sortie MIDI 2 prises DIN 5 broches
Poids et dimensions
L x H x P	210 mm x 180 mm x 50 mm
Poids 1,18 kg

Guide de dépannage

Pour toutes les recherches de solution en cas de problème, veuillez visiter la base de connaissances Focusrite à l'adresse wwwfocusedrite.com/answerbase où vous trouvez des articles couvrant de nombreux exemples de dépannage.

COPYRIGHT ET MENTIONS LÉGALES

Focusrite est une marque déposée et Scarlett 6i6 est une marque commerciale de Focusrite Audio Engineering Limited.

Tous les autres noms commerciaux et marques commerciales sont la propriété de leurs détenteurs respectifs.

2013 © Focusrite Audio Engineering Limited. Tous droits réservés.
