Scarlett 18i8 - Système hifi FOCUSRITE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Interface audio USB 18 entrées / 8 sorties, préamplis micro Scarlett de haute qualité, conversion A/N 24 bits/192 kHz.
Utilisation	Idéal pour l'enregistrement en studio, la production musicale, et les performances live.
Maintenance et réparation	Nettoyer régulièrement les connecteurs, vérifier les mises à jour du firmware, contacter le support technique en cas de problème.
Sécurité	Utiliser avec une alimentation appropriée, éviter l'exposition à l'humidité, ne pas dépasser les niveaux de gain recommandés.
Informations générales	Compatible avec Windows et macOS, logiciel inclus pour l'enregistrement et le mixage, garantie de 2 ans.

FOIRE AUX QUESTIONS - Scarlett 18i8 FOCUSRITE

Comment installer le FOCUSRITE Scarlett 18i8 sur mon ordinateur ?

Pour installer le FOCUSRITE Scarlett 18i8, téléchargez les derniers pilotes à partir du site officiel de Focusrite. Connectez ensuite l'appareil à votre ordinateur via un câble USB, puis suivez les instructions d'installation fournies.

Pourquoi mon Scarlett 18i8 ne détecte-t-il pas le son ?

Vérifiez que le volume de sortie n'est pas coupé ou trop bas. Assurez-vous également que les bonnes entrées et sorties sont sélectionnées dans votre logiciel de DAW. Si le problème persiste, essayez de redémarrer votre ordinateur.

Comment configurer les entrées et sorties sur le Scarlett 18i8 ?

Utilisez le logiciel de mixage Focusrite Control pour configurer les entrées et sorties selon vos besoins. Vous pouvez choisir quelles entrées activer et comment les sorties sont routées.

Mon Scarlett 18i8 présente des latences audio. Que faire ?

Pour réduire la latence, essayez d'augmenter la taille de la mémoire tampon dans les paramètres de votre DAW ou ajustez les paramètres de latence dans Focusrite Control. Assurez-vous également que votre ordinateur est optimisé pour l'audio.

Puis-je utiliser le Scarlett 18i8 avec des systèmes d'exploitation autres que Windows ?

Oui, le Scarlett 18i8 est compatible avec les systèmes d'exploitation macOS et Windows. Assurez-vous de télécharger les pilotes appropriés pour votre système.

Comment mettre à jour le firmware du Scarlett 18i8 ?

Visitez le site Web de Focusrite pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre appareil.

Le Scarlett 18i8 est-il compatible avec les appareils iOS ?

Oui, vous pouvez utiliser le Scarlett 18i8 avec des appareils iOS via un adaptateur USB compatible. Assurez-vous que votre appareil iOS est à jour et que vous utilisez un câble USB approprié.

Comment résoudre les problèmes de bruit de fond sur le Scarlett 18i8 ?

Pour réduire le bruit de fond, vérifiez les câbles et les connexions. Assurez-vous que le gain n'est pas trop élevé et essayez d'utiliser des isolateurs ou des filtres anti-bruit si nécessaire.

Où puis-je trouver des tutoriels pour utiliser le Scarlett 18i8 ?

Des tutoriels vidéo et des guides d'utilisation sont disponibles sur le site officiel de Focusrite et sur des plateformes comme YouTube. Recherchez 'Focusrite Scarlett 18i8 tutorial' pour des ressources utiles.

Que faire si mon Scarlett 18i8 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble USB est fonctionnel. Testez avec un autre port USB ou un autre câble. Si l'appareil ne s'allume toujours pas, contactez le support technique de Focusrite.

MODE D'EMPLOI Scarlett 18i8 FOCUSRITE

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les averissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet apparéil avec de l'eau à proximité.
6. Ne nettoyez l'appareil qu'vec un chiffon sec.
7. Ne bloquez aucune ouverture de ventilation. Installez-le conformement aux instructions du fabricant.
8. N'installez pas l'appareil pres de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) produit de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsoilte.
10. Evitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12. Utilisez-le uniquement avec le chariot, socle, trépied, support ou table spécifique par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/ apparéil.
13. Débranchez cet apparéil en cas d'orage ou de non utilisation prolongée.
14. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
15. Aucune source de flamme nue, comme une bougie allumée, ne doit etre placé sur l'appareil.

La fiche d'alimentation est utilisé comme dispositif de déconnexion et doit donc toujours rester accessible.

N'utilise pas un cordon d'alimentation endommagé ou dénudé.

Si la prise d'alimentation de l'appareil comprend un fusible, celui-ci ne doit être remplaced que par un modele identique ou de valeur de rupture inférieure.

GB The apparatus shall be connected to a mains socket outlet with a protective earthing connection.
FIN Laite on liettäva suojamaadoituskoskettimilla va rustettuumpistorasiaan.
NOR Apparatet ma tikuples jordet stikkontakt.
SWE Apparaten skull anslutas till jordat uttag.

ATTENTION: POUR RÉDUIRE LE RISQUE D'ÉLECTROCUTION, NE RETI-REZ PAS LE CAPOT (OU L'ARRÊRE). AUCUNE PIECE N'EST REPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR.

CONFIEZ TOUTRE RÉPARATION À UN SERVICE APRES-VENTE QUALIFIÉ.

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ ET NE PLACEZ PAS D'OBJET REMPLI DE LIQUIDE SUR L'APPAREIL, COMME PAR EXEMPLÉ UN VASE.

Déclaration ENVIRONNEMENTALE

Pour le Canada

À destination de l'utilisateur :

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Avis RoHS

Focusrite Audio Engineering Limited s'est conformé, ainsi que ce produit s'il y a lieu, à la directive 2002/95/CE de l'Union Européenne sur la restriction de l'utilisation de certaines substances dangereuses ou RoHS (Restrictions of Hazardous Substances).

AVERTISSEMENT : des niveaux de pression sonore excessifs dans les écouteurs ou dans le casque peuvent entraîner une perte auditive.

AVERTISSEMENT: cet équipement ne doit être connecté qu'à des ports répondant à la norme USB 2.0.

TABLE DES MATIÈRES

INSTRUCTIONS DE SECURITE IMPORTANTES 2

TABLE DES MATIÈRES. 5

GENÉRALITÉS 6

Introduction 6
6
Contenu de l'emballage 7
Configurations requires 7
Mac OS 7
Windows 7

POUR COMMENCER. 8

Installation des logiciels 8

CHARACTERISTIQUES DE L'INTERFACE 9

Face avant 9
Face arriere 10
Branchement de votre Scarlett 18i8 11

Alimentation 11
Mac OS uniqueness 11
Windowsuniquement: 11

Configuration audio dans votre DAW (station de travail audio numérique) 12
Example d'utilisation. 14

Branchement de microphones et d'instruments 14
Emploi de I'ecoute de contrôle directe (monitoring direct) 16
Branchement de la Scarlett 18i8 aux enceintes 17
Emploi de la connexion ADAT 18

Scatlett MixControl 20

Mixer 21

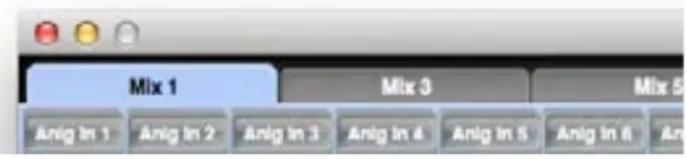

Onglet de mixage 21

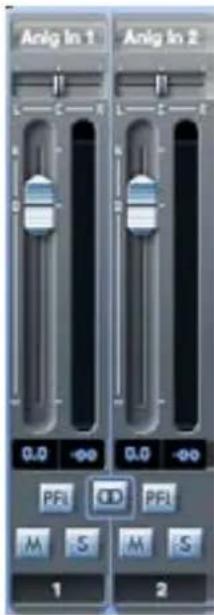

Voied'entree 22
Voie de sortie 25
Routing Presets (routages prerégles) 27
Section d'écoute de contrôle [Monitor]. 28

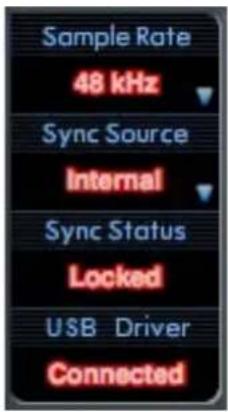

Section Statut d'appareil 31
Menu Settings (réglages). 32

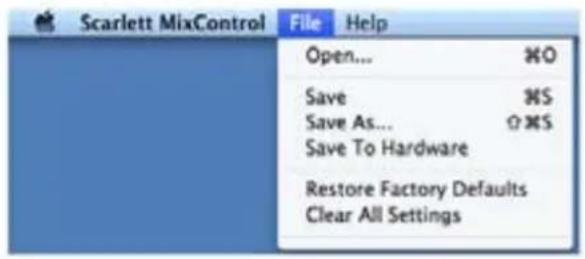

Menu File [fichier] 33

Caracteristiques techniques de la Scarlett 18i8. 34
35
Guide de dépannage 36
COPYRIGHT ET MENTIONS LÉGALES 36

GÉNÉRALITÉS

Introduction

Merci d'avoir acheté la Scarlett 18i8, une des interfaces audio informatiques professionnelles Focusrite dotées de préamplificateurs analogiques Focusrite de haute qualité. Vous disposez maintainant d'une solution très polyvalente bien que compte pour le routage audio de haute qualité vers et depuis vous ordinateur. Vous pouvez aussi utiliser la Scarlett 18i8 comme une interface « autonome » vers n'importe quel autre type d'appareil d'enregistrement, une fois que vous l'avez configurée à l'aide du logiciel Scarlett MixControl.

Ce mode d'emploi explique en détail l'interface et le logiciel pour vous aider à bien comprendre les caractéristiques de fonctionnement du produit. Nous vous recommendons, que vous soyez novice en enregistrement informatique ou plus expérimenté, de prendre le temps de dire la totalité du mode d'emploi afin d'être parfaitement informé de toutes les possibilités qu'on t'a offrir la Scarlett 18i8 et le logiciel qui l'accompagne. Si les principales sections du mode d'emploi ne vous apportent pas les informations dont vous avez besoin, pensez à consulter http://www.Focusrite.com/answerbase, qui contient une liste complète des réponses aux questions les plus fréquement posées à l'assistance technique.

Caracteristiques

L'interface physique Scarlett 18i8 offre les moyens de brancher des microphones, instruments de musique, signaux audio de niveau ligne et signaux audio numériques S/PDIF à un ordinateur fonctionnant sous des versions compatibles de Mac OS ou Windows via un des ports USB de l'ordinateur. Les signaux des entrées physiques peuvent être routés vers votre logiciel d'enregistrement audio/station de travail audio numérique (que nous citerons tout au long de ce mode d'emploi par son terme anglais « DAW ») à une résolution atteignant 24 bits, 96 kHz; de même, les signaux sortant de la DAW (écoute ou signaux enregistrés) peuvent être configurés pour être produits par les sorties physiques de l'unité.

Les sources audio - micros, instruments etc. - connectées aux entrées physiques peuvent être enregistrées dans votre DAW puis relues de la vers les sorties physiques. Les sorties physiques peuvent être reliées à des amplificateurs et à des enceintes, des moniteurs amplifiés, des écouteurs, une table de mixage audio ou tout autre équipement audio analogique ou numérique que vous désirez utiliser. Bien que toutes les entrées et sorties de la Scarlett 18i8 soient directement routées vers et depuis votre DAW pour l'enregistrement et la lecture, vous pouvez configurer le routage dans votre DAW afin de répondre à vos besoin précis.

Le logiciel fourni, Scarlett MixControl, apporte encore plus d'options de routage et d'écoute de contrôle (monitoring), ainsi que la possibilité de contrôle les réglages globaux de l'interface comme la fréquence d'échantillonnage et la synchronisation.

Toutes les entrées de la Scarlett 18i8 sont directement dirigeées vers votre DAW pour être enregistrées, mais Scarlett MixControl vous permet aussi de diriger ces signaux en interne vers les sorties de l'unité pour que vous puissiez écouter les signaux audio avec une latence ultra-faible - avant qu'ils n'accident à votre DAW.

La Scarlett 18i8 possède également des connecteurs d'émission et de réception de messages MIDI ; cela vous permet de l'utiliser comme un concentrateur (« hub ») entre le port USB de votre ordinateur et les autres apparèils MIDI de votre système.

Contenu de l'emballage

Avec votre Scarlett 18i8, vous devez avoir :

• Adaptateur secteur (alimentation CC)
• Cable USB
  Guide de prise en main

• Carte d'activation des logiciels, avec des codes pour acceder aux ressources en ligne suivantes :

• Scarlett MixControl (édition 18i8) - comprend les pilotes USB Mac/Windows

• Suite de plug-ins Scarlett pour Mac et Windows
• Ableton Live Lite
  Bibliothèque d'échantillons LoopMasters
• Novation Bass Station

Macintosh Apple avec port USB répondant à la norme USB 2.0 haute vitesse Systeme d'exploitation : Mac OS X 10.7, OS X 10.8, ou ultérieur

Windows

Ordinateur compatible Windows avec port USB répondant à la norme USB 2.0
Système d'exploitation : Windows 7 (toutes les versions) ou Windows 8 (sauf Windows 8 RT)

POUR COMMENCER

IMPORTANT: VEILLEZ BIEN À INSTALLER SCARLETT MIXCONTROL AVANT DE BRANCHER L'INTERFACE À VOTURE ORDNATEUR.

Installation des logiciels

Tous les logiciels requis par la Scarlett 18i8 - ainsi que plusieurs suppléments performants et utiles - sont disponibles au téléchargement sur le site web Focusrite [http://www.Focusrite.com/register]. La carte d'activation des logiciels fournie avec votre Scarlett 18i8 contient les codes de validation que vous devrez saisir à l'adresse web ci-dessus. Cette procedure vous garantit les toutes dernières versions des logiciels.

1. Au moyen de votre navigateur habituel, allez sur http://www.Focusrite.com/register/.
2. Suívez les instructions à l'écran, en saisissant le code d'ensemble de produits (« Product Bundle Code ») dans le formulaire lorsque cela vous est demandé. Voitre « Product Bundle Code » se trouve sur la carte d'activation des logiciels fournie avec l'unité.
3. Vous pourrez alors acceder à la page « My Products», dans laquelle sont teléchargeables les logiciels complets auxquels vous enregistrement vous donne droit, avec leurs codes d'activation s'il y a lieu.
4. Telechargez et installez Scarlett MixControl. Suivez toutes les instructions à l'écran.
5. Quand l'installation est terminée, faites redemarrer votre ordinateur.
6. Àpres redémarrage, reliez la Scarlett 18i8 à votre ordinateur avec le cable USB fourni.
7. Alimentez votre Scarlett 18i8 à l'aide de l'adaptateur secteur fourni.

CHARACTERISTIQUES DE L'INTERFACE

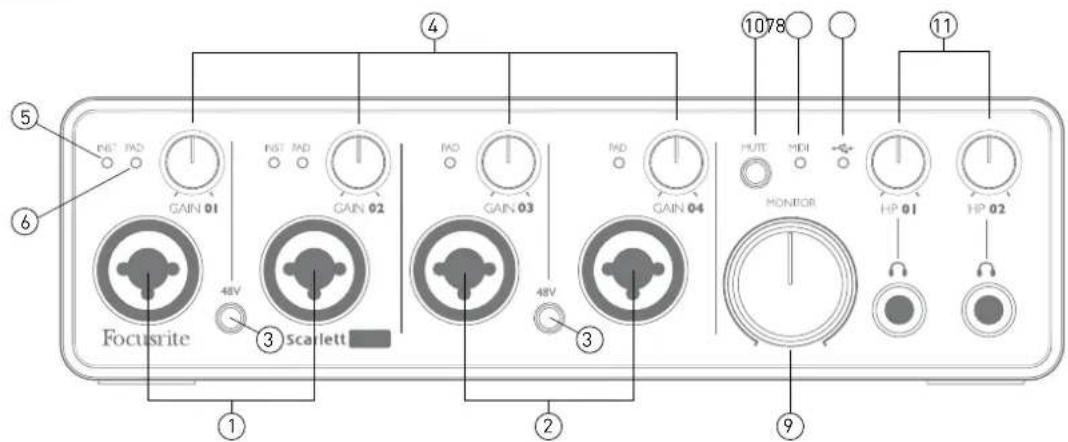

Face avant

La face avant comprend les connecteurs d'entrée pour les signaux de niveau micro, ligne et instrument, les commandes de gain d'entrée et d'écoute de contrôle (monitoring) et les prises casque.

1. Entrées 1 et 2 - prises d'entrée XLR mixtes - branchez les microphones, instruments (par exemple guitare) ou signaux de niveau ligne via XLR ou jack 6,35 mm selon les besoin. Des fiches jack 6,35 mm 3 points (TRS/symétriques) ou 2 points (TS/asymétriques) peuvent être employées pour les signaux de niveau instrument ou ligne.

2. Entrées 3 et 4 - prises d'entrée XLR mixtes - comme [1], mais n'acceptant que les signaux de niveau micro ou ligne. La connexion directe d'instruments doit se faire via les entrées 1 et/ou 2.

3. 48V - deux commutateurs d'activation de l'alimentation fantôme 48 V sur les contacts de connecteur XLR (entrees micro) dans les connecteurs mixtes, par paires [1/2, 3/4]. Le commutateur s'allume quand l'alimentation fantôme est selectionnée.

4. GAIN 01 à GAIN 04 - régent le gain des signaux arrivant respectivement aux entrées 1 à 4. Les commandes de gain ont des cercles de DEL bicolores concentriques pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire la présence d'un signal), le cercle de DEL yèvre au rouge quand le niveau du signal atteint 0 dBFS

5. INST - la configuration d'entrée pour les contacts des prises jack d'entrée 1 et 2 peut être sélectionnée via le logiciel Scarlett MixControl. Les DEL vertes s'allument quand INST (instrument) est sélectionné. Avec INST sélectionné, la plage de gain et l'impédance d'entrée sont modifiées (par rapport au réglage LINE) et l'entrée est asymétrique. Cela l'optimise pour le branchement direct d'instruments (généralement via une fiche jack à 2 points (TS). Quand INST est désactivé, les entrées conviennent aux branchements de signaux de niveau ligne (Line). Les signaux de niveau ligne peuvent être branchés sous forme symétrique via un jack 3 points (TRS) ou asymétrique via un jack 2 points (TS).

6. PAD - un attenuateur de 10 dB peut être inséré sur chacun des circuits d'entrée du signal ; ils sont contrôlés par le logiciel Scarlett MixControl. L'attenuateur augmente la marge octroyée à l'étage d'entrée et doit être employé pour réduire le niveau des signaux micro ou ligne « trop puissants » . Il n'est pas destiné à l'emploi avec les entrées instrument. Les DEL rouges s'allument quand l'attenuateur PAD est sélectionné.

7. USB - une DEL verte qui s'allume quand l'unité est reconnaue par l'ordinateur auquel elle est branchée.

8. DEL MIDI - une DEL verte s'allume quand des données MIDI sont reçues par le port d'entrée MIDI IN.

9. MONITOR - commande de niveau de sortie générale d'écoute de contrôle - c'est une commande analogue qui règle le niveau des sorties 1 et 2 de la face arrière.
10. MUTE - presse ce bouton pour couper le son des sorties 1 et 2. Le bouton s'allume quand la coupure du son (Mute) est activée.
11. HP 01 et HP 02 - branchez un ou deux casques stéreo aux deux prises jack 6,35 mm 3 points (TRS) sous ces commandes. Les sorties casque produit toujours les signaux actuellement routés vers les sorties analogiques 3/4 et 5/6 ( comme paires stéreo ) dans Scarlett MixControl.

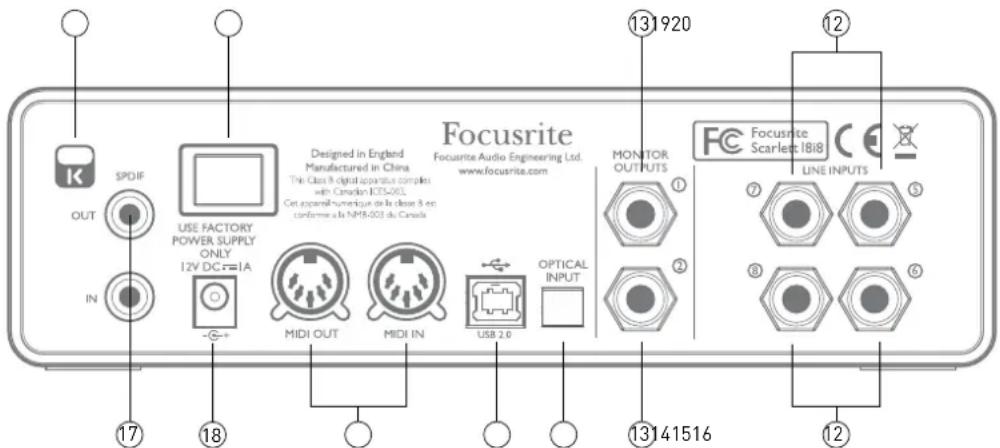

Face arrière

La face arrière possède des connecteurs pour d'autres entrées ligne, les sorties d'écoute générale, plus des ports USB, MIDI et ADAT optique.

1. LINE INPUTS 5 à 8 - les entrées sont symétriques, sur des prises jack 6,35 mm. Branchez ici d'autres sources de niveau ligne, en utilisant des fiches jack 6,35 mm 3 points (TRS, symétriques) ou 2 points (TS, asymétriques).
2. MONITOR OUTPUTS 1 et 2 - deux sorties ligne analogiques symétriques sur jack 6,35mm ; utilisez des jacks 3 points (TRS) pour une connexion symétrique ou 2 points (TS) pour une connexion asymétrique. Elles seront généralement a brancher les enceintes G et D principales de votre système d'écoute ; toute fois, les signaux envoyés a ces sorties peuvent se désirir dans Scarlett MixControl.
3. OPTICAL INPUT - connecteur TOSLINK, pouvant vehiculer huit canaux d'audio numérique au format ADAT à une fréquence d'échantillonnage de 44,1/48 kHz ou quatre canaux à 88,2/96 kHz. Ce sont simplement des entrées supplémentaires (11 à 18) vers la Scarlett 18i8.
4. Port USB 2.0 - connecteur de type B; branchez la Scarlett 18i8 à votre ordinateur à l'aide du cable fourni.
5. MIDI IN et MIDI OUT - prises DIN 5 broches standard pour le branchement d'equipements MIDI externes. La Scarlett 18i8 fonctionne comme un « boîtier épanoui », permettant aux données MIDI reçues et envoyées par votre ordinateur d'être distribuées à d'autres apparèils MIDI.

6. SPDIF IN et OUT - deux prises RCA [cinch/phono] vehiculant des signaux audio numériques à deux canaux au format S/PDIF pour l'entrée ou la sortie de la Scarlett 18i8. Ce sont essentiellement les entrées 9 et 10 et sorties 7 et 8 dans/de l'unité.

7. Entrée d'alimentation CC externe - alimentez la Scarlett 18i8 via un adaptateur secteur (alimentation) sépare fournissant un CC de 12V et 1 A. Notez que la Scarlett 18i8 ne peut pas être alimentée par l'ordinateur hôte via son port USB.

8. Interrupteur d'alimentation :
9. Fixation de sécurité Kensington - sécurisez si désiré votre Scarlett 18i8 en l'attachant à une structure appropriée. Voir http://www.kensington.com/kensington/us/us/s/1704/kensington-security-slot.aspx pour plus d'informations sur l'utilisation de cette option.

Branchement de votre Scarlett 18i8

IMPORTANT : avant de brancher la Scarlett 18i8 à votre ordinateur, veuillez terminer l'installation du logiciel conformément aux instructions en page 8. Cela garantira l'utilisation des bons pilotes par le logiciel et évitera des comportements inattendus.

Alimentation

Votre Scarlett 18i8 doit etre alimentee par un adaptateur secteur externe, fournissant un CC de 12 V, 1 A. L'adaptateur adequat est fourni avec l'unité.

IMPORTANT : nous vous recommendons fortement de n'utiliser que l'adaptateur secteur fourni. Utiliser un autre adaptateur secteur risque d'endommager l'unité de façon permanente et invaliderà votre garantie.

Mac OS uniqueness :

Votre système d'exploitation (OS) doit automatiquement faire basculer les sorties audio par défaut de l'ordinateur sur le port USB auquel la Scarlett 18i8 est branchée. Pour vérifier cela, allez dans Préférences système > Son, et assurez-vous que l'entrée et la sortie sont régliées sur Scarlett 18i8 USB. Pour des options de configuration plus détaillées sur Mac, allez dans Applications > Utilitaires > Configuration audio et MIDI.

Windows uniqueness :

Votre système d'exploitation (OS) doit automatiquement faire basculer les sorties audio par défaut de l'ordinateur sur le port USB auquel la Scarlett 18i8 est branchée. Pour vérifier cela :

• Sous Windows 7, allez dans :Demarrer > Panneau de configuration > Matériel et audio > Son > Gérer les périphériques audio et assurez-vous que Lecture par défaut et Enregistrement sont régles sur Focusrite 2.0 Driver.
• Sous Windows 8, allez dans Panneau de configuration et selectionnez Matériel et audio > Son > Gérer les péripériques audio et assurez-vous que Lecture par défaut et Enregistrement sont régles sur Focusrite 2.0 Driver.

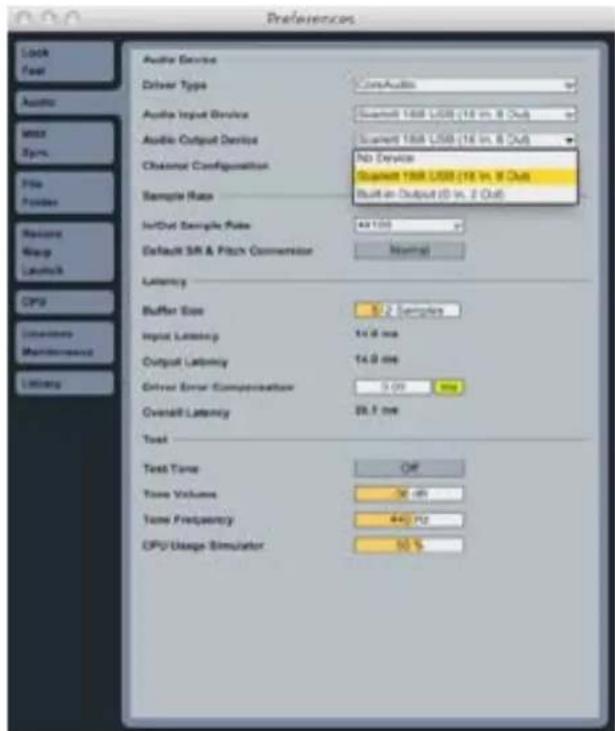

Configuration audio dans votre DAW (station de travail audio numérique)

La Scarlett 18i8 est compatible avec toute DAW sous Windows acceptant l'ASIO ou le WDM* et toute DAW sur Mac utilisant Core Audio. ÀpRES avoir installé Scarlett MixControl et branché l'interface, vous pouvez commencer à utiliser la Scarlett 18i8 avec la DAW de votrechoix. Pour vous permettre de commencer si vous n'avez pas encore d'application DAW installee sur votre ordinateur, Ableton Live Lite est fourni ; vous pourrez l'utiliser après l'avoir telecharge et activé en ligne. Pour installer Ableton Live Lite, telechargez et sauvegardez le fichier d'installation Ableton depuis votre page d'enregistrement « My Products » Focusrite comme décrit precedemment, puis lance-let et suivez toutes les instructions à l'écran.

Les instructions d'emploi d'Ableton Live Lite seront du cadre de ce mode d'emploi, mais l'application comprend un jeu complet de fichiers d'aide.

*uniquement compatible avec l'audio 16 bits sous WDM

Veuillez notes que votre DAW peut ne pas automatiquement selectionner la Scarlett 18i8 comme son periphérique d'entrée/sorting par défaut. Dans ce cas, vous doivent manuellement selectionner le pilote dans la page Audio Setup [configuration audio] de votre DAW* (selectionnez le pilote Scarlett 18i8 USB pour Mac, ou le pilote Focusrite USB 2.0 driver pour Windows). Veuillez vous reporter à la documentation de votre DAW (ou aux fichiers d'aide) si vous ne savez pas où selectionner le pilote ASIO/Core Audio. L'exemple ci-dessous montre la configuration correcte dans le panneau Préférences d'Ableton Live Lite (c'est la version Mac qui est représentée).

Une fois que la Scarlett 18i8 est可以选择 comme périphérique audio préfééré* dans votre DAW, les 18 entrées et les 8 sorties apparaîtront dans les préférences d'entrée/sortie audio de votre DAW. Selon cette DAW, vous pouvez avoir à activer certaines entrées ou sorties avant utilisation. Les deux exemplés ci-dessous montrent deux entrées et deux sorties activées dans les Préférences audio d'Ableton Live Lite.

Input Config

Exampie d'utilisation

La Scarlett 18i8 est un excellent choix pour diverses applications d'enregistrement et de monitoring.
Certaines configurations typiques sont représentées dans les schémas ci-dessous.

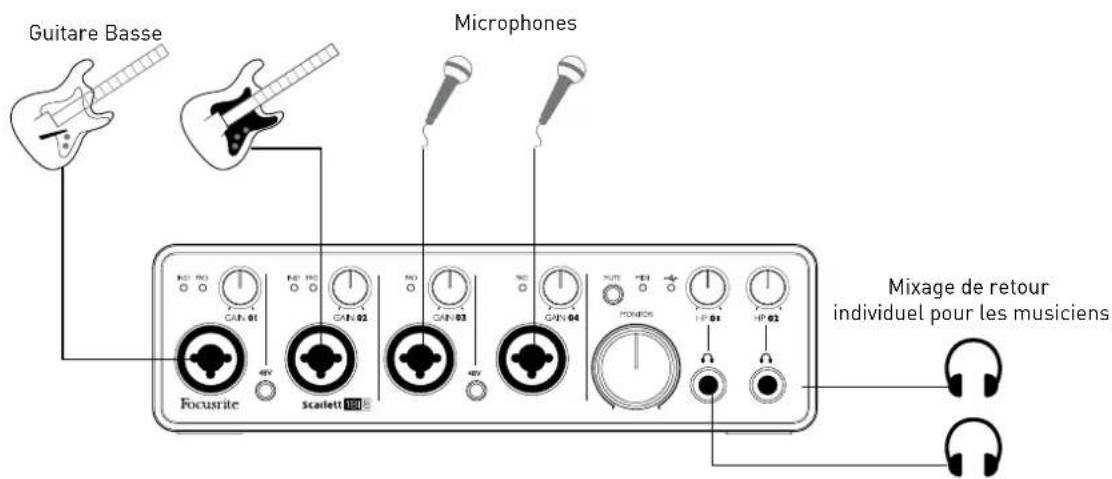

Branchement de microphones et d'instruments

Cette configuration illustre une installation pour enregistrer un groupe de musiciens avec un logiciel DAW sur Mac ou PC. Dans ce cas, les entrées 1 et 2 seront aux deux guitares, tandis que les entrées 3 et 4 seront aux voix. Deux claviers stéreo (l'un peut produit un pattern de batterie) sont connectés aux entrées 5 à 8 à l'arrière. Ces sources seront toutes enregistrées sur des pistes séparées de la DAW. Durant l'enregistrement, ce qui est lu par la DAW peut être écoute sur les enceintes et Scarlett MixControl fournir à chaque chanteur son propre départ casque avec son propre son, celui de l'autre chanteur, les guitares et les claviers plus toute autre piste de la DAW ayant déjà été enregistrée.

Les prises d'entrée de la face avant sont de type XLR Combo, des prises mixtes qui acceptent aussi bien un connecteur XLR mâle (vous en avez probabilité un à l'extrémité de votre cable de microphone) qu'une fiche jack 6,35 mm. Notez que la Scarlett 18i8 n'a pas de commutateur « micro/ ligne » - l'étage de préamplificateur Focusrite est automatiquement configuré pour un microphone quand vous branchez une prise XLR à l'entrée et pour un signal de niveau ligne ou instrument quand vous branchez une fiche jack. Sélectionnez INST dans Scarlett MixControl (dans le panneau Input Settings/Réglages d'entrée sous la section Mixer) si vous branchez un instrument de musique ( comme une guitare) via un jack de guitare 2 points ordinaire ou LINE si vous branchez une source de niveau ligne telle que la sortie symétrique d'une console de mixage audio externe via une fiche jack 3 points (TRS). Notez que le connecteur combo accepte les deux types de fiche jack.

Si vous utilisez un microphone electrostatique (à condensateur), pressez le bouton 48V pour fournir une alimentation fantôme aux micros (dans cet exemple, ce seraït le bouton 48V des entrées 3 et 4). Nous vous recommendons de ne pas l'activer si vous employez un autre type de micro. comme le bouton 48V active l'alimentation fantôme par paires d'entrée, il vaut moins ne pas mélanger des micros electrostatiques et d'autres types de micro (par exemple dynamiques) dans la même paire d'entrées, car l'application d'une alimentation fantôme peut endommager certains types de micros sans condensateur.

Chaque canal de la Scarlett 18i8 dispose d'un attenuateur PAD, selectionnable depuis Scarlett MixControl (dans le panneau Input Settings/Réglages d'entrée sous la section Mixer); mesure en circuit l'attenuateur Pad réduit la sensibilité d'entrée de 10 dB. Cela peut être utile si la source de votre entrée a un niveau ligne particulièrement élevé.

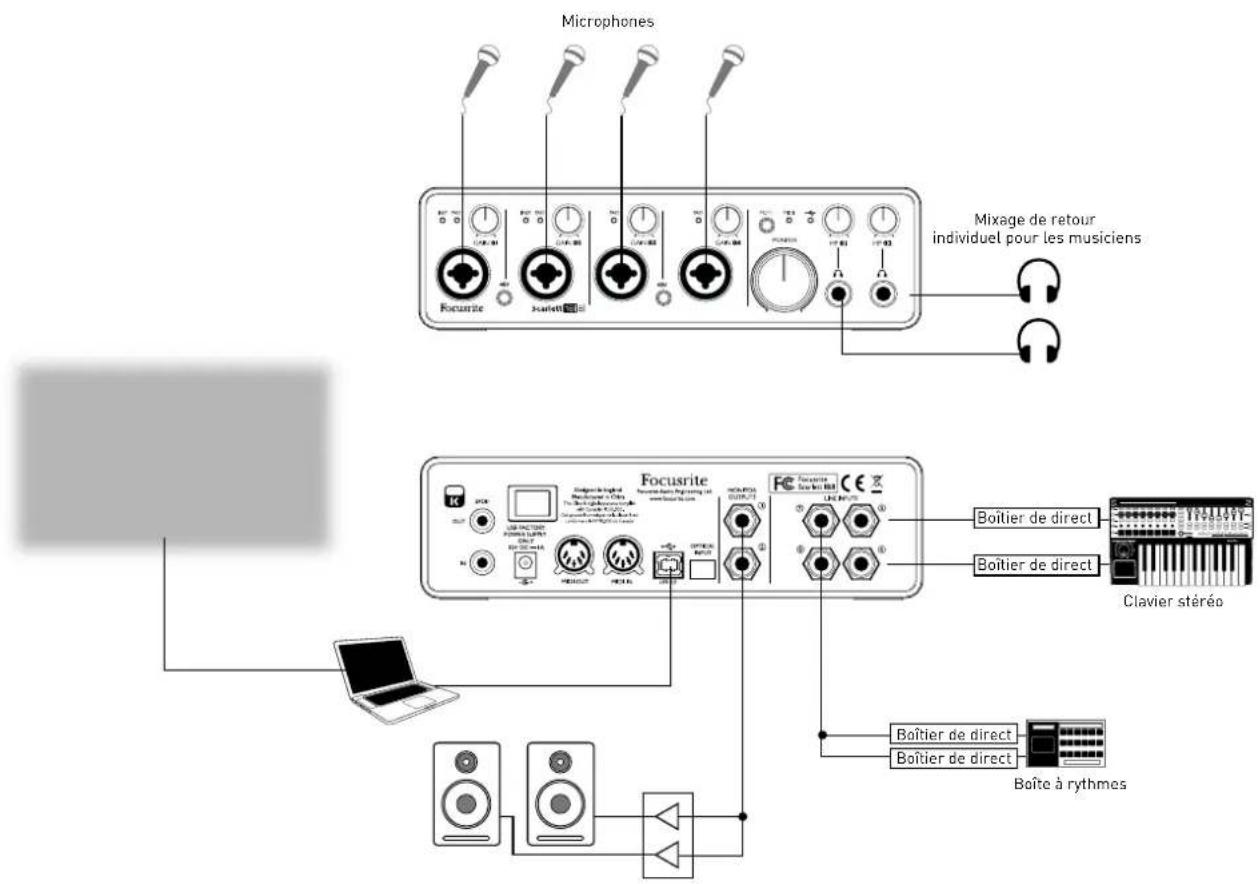

Emploi de l'écoute de contrôle directe (monitoring direct)

Vous entendrez frequentlyment le terme « latence » utilise en conjunction avec les systèmes audio numériques. Dans le cas de l'application d'enregistrement simple sur DAW décrite ci-dessus, la latence sera le temps nécessaire à vos signaux d'entrée pour passer au travers de l'ordinateur et du logiciel audio, puis pour ressortir via votre interface audio. La latence peut être un problème pour un interprête qui désire s'enregistrer tout en écouteant les signaux entrants.

La Scarlett 18i8, en conjunction avec Scarlett MixControl, permet le « monitoring direct », qui résout ce problème. Vous pouvez router directement vos signaux entrants vers les sorties casque de la Scarlett 18i8. Cela permet aux musiciens de s'entendre avec une latence ultra-faible - c'est-à-dire en fait en « temps réel » - en même temps que ce qui est lu sur l'ordinateur. Les signaux d'entrée envoyés à l'ordinateur ne sont enaucun cas affectés par ce réglage.

Dans l'exemple, chaque membre du groupe reçoit son propre mixage de retard puisque chacun a sa « propre » sortie casque sur la Scarlett 18i8. Scarlett MixControl vous permet de faire jusqu'à huit mixages indépendants, et ces mixages peuvent inclure des pistes de DAW enregistrées préalablement ainsi que les signaux qui entrent actuèlement.

Si vous utilisez le monitoring direct, assurez-vous que votre logiciel DAW n'est pas regle pour renvoyer à une quelconque sortie une quelconque entrée (ce que vous enregistrez actuellement). Si c'était le cas, les musiciens s'entendraient eux-même « deux fois», un des deux signaux étant retardé et perçu auditivement comme un écho.

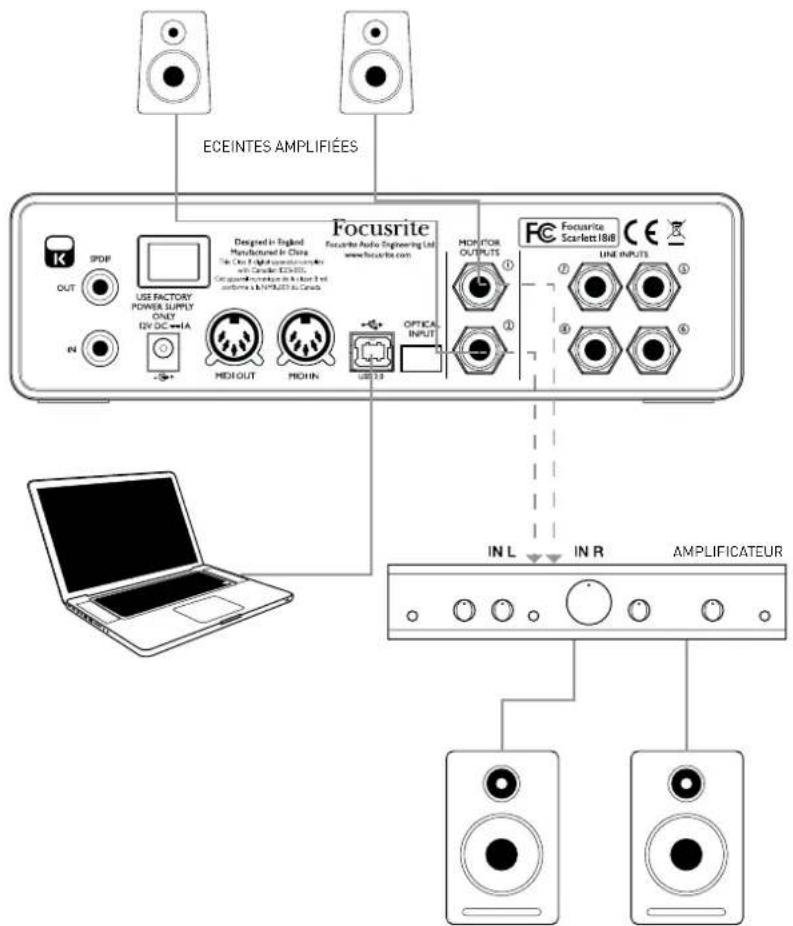

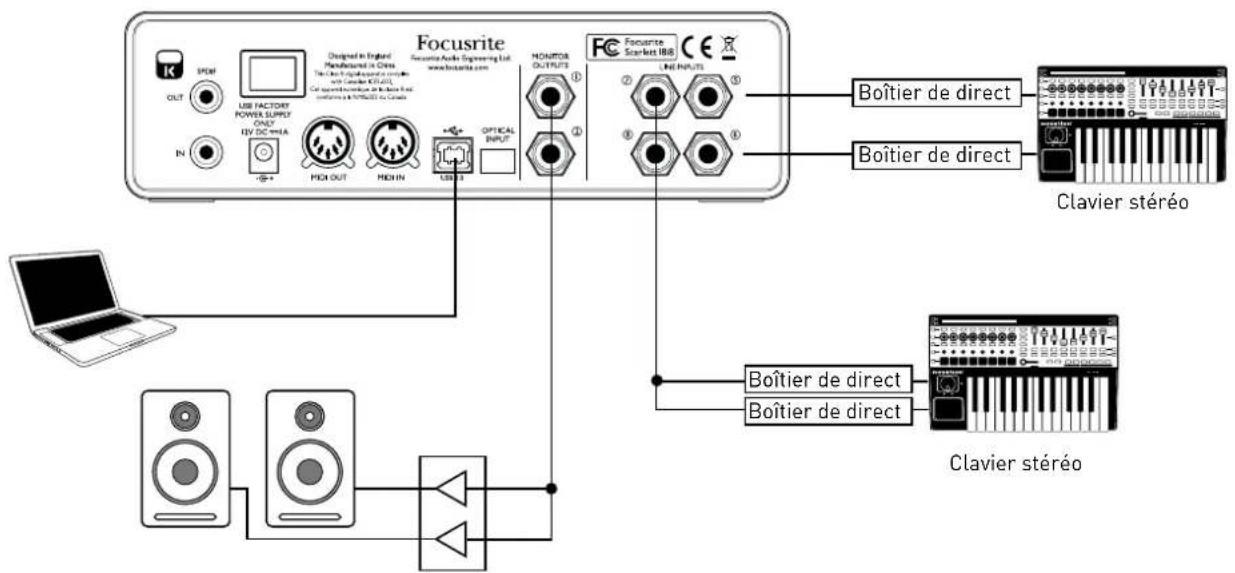

Branchement de la Scarlett 18i8 aux enceintes

Les prises MONITOR OUTPUTS sur jack 6,35 mm de la face arriere servent généralement à brancher des enceintes d'écoute de contrôle. Des enceintes amplifiées (par exemple des enceintes informatiques) intègrent des amplificateurs et peuvent être directement connectées. Les enceintes passives nécessitent un amplificateur stéreo séparé ; dans ce cas, les sorties de la face arrière doivent être branchées aux entrées de l'amplificateur.

Toutes les prises de sortie ligne sont des connecteurs jack 6,35 mm 3 points (TRS) symétrisés électroniquement. Les amplificateurs grand public types (Hi-Fi) et les petits moniteurs amplifiés ont des entrées asymétriques, que ce soit sur prises phono (cinch/RCA) ou sur prise mini-jack 3,5 mm 3 points destinées au branchement direct à un ordinateur. Dans les deux cas, utilisez le cable de liaison convenable avec des fiches jack à une extrémité.

Les amplificateurs de puissance professionnels ont generalement des entrées symétriques.

NOTE: vous risquiez de creer une boucle de reinjection audio (effet larsen) si vos enceintes fonctionnent en meme temps qu'un microphone! Nous vous recommandons de tousjours couper (ou baiser) les enceintes d'ecoute pendant que vous enregistrez, et d'utiliser un casque quand vous superposez les enregistrents.

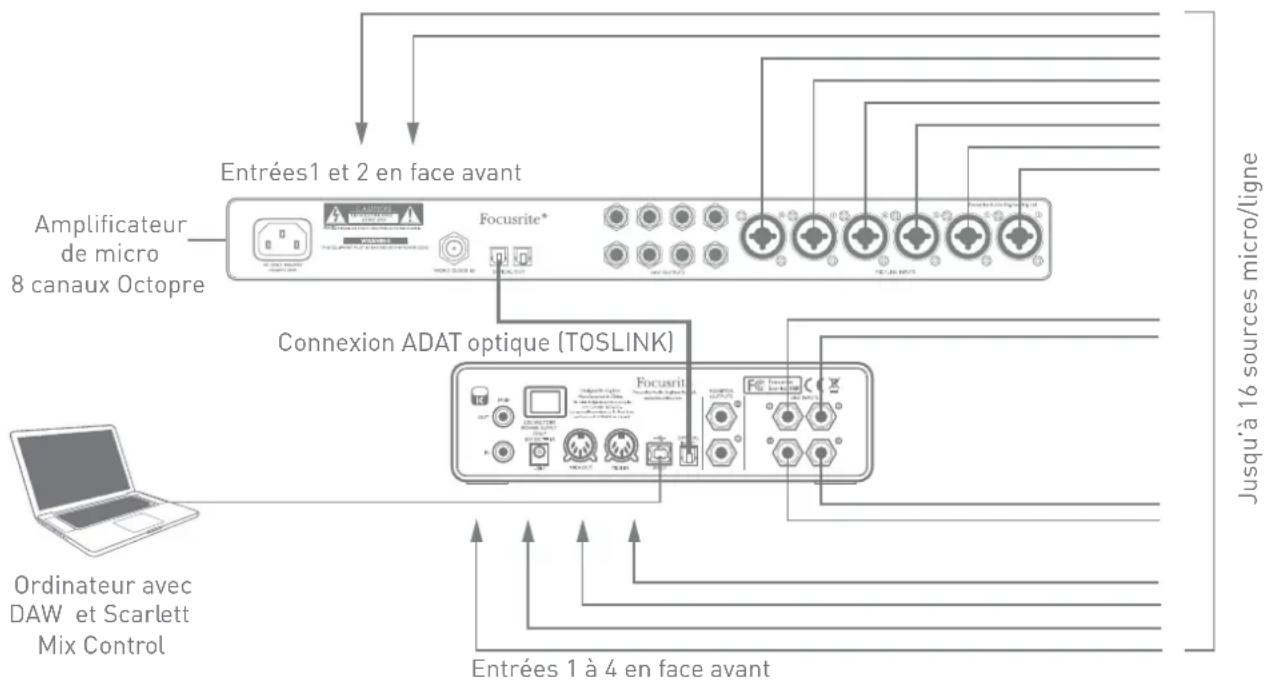

Emploi de la connexion ADAT

En plus des huit entrées analogiques, la Scarlett 18i8 a un port d'entrée ADAT optique qui peut fournir huit entrées audio supplémentaires à une fréquence d'échantillonnage de 44,1/48 kHz ou 4 entrées à 88,2/96 kHz. Utiliser un préamplificateur de microphone 8 canaux séparé équipé d'une sortie ADAT - tel que l'OtoPre MkII de Focusrite - est une méthode simple et excellente pour étendre les possibités d'entrée de la Scarlett 18i8.

La sortie ADAT de l'OctoPre MkII se branche à l'entrée ADAT de la Scarlett 18i8 au moyen d'un simple cable optique TOSLINK. Pour synchroniser les signaux d'horloge word clock des deux apparciels, reglez la source de word clock de l'OctoPre MkII sur « Internal » et celle de la Scarlett 18i8 sur « ADAT »

TRUC : quand vous branchez deux apparêls numériques,quelle que soit la méthode, assurez-vous toujours qu'ils sont régles sur la même fréquence d'échantillonnage.

Les entrées supplémentaires obtenues par l'emploi du port ADAT peuvent être routées au moyen de Scarlett MixControl exactement de la même façon que les autres entrées. Les entrées supplémentaires peuvent faire partie si nécessaire du mixage de回头 casque de n'importe quel musique.

NOTE: cette fonctionnalité supplémentaire de la Scarlett 18i8 est disponible sous forme de mise à jour logicielle téléchargeable sur www.Focusrite.com/downloads

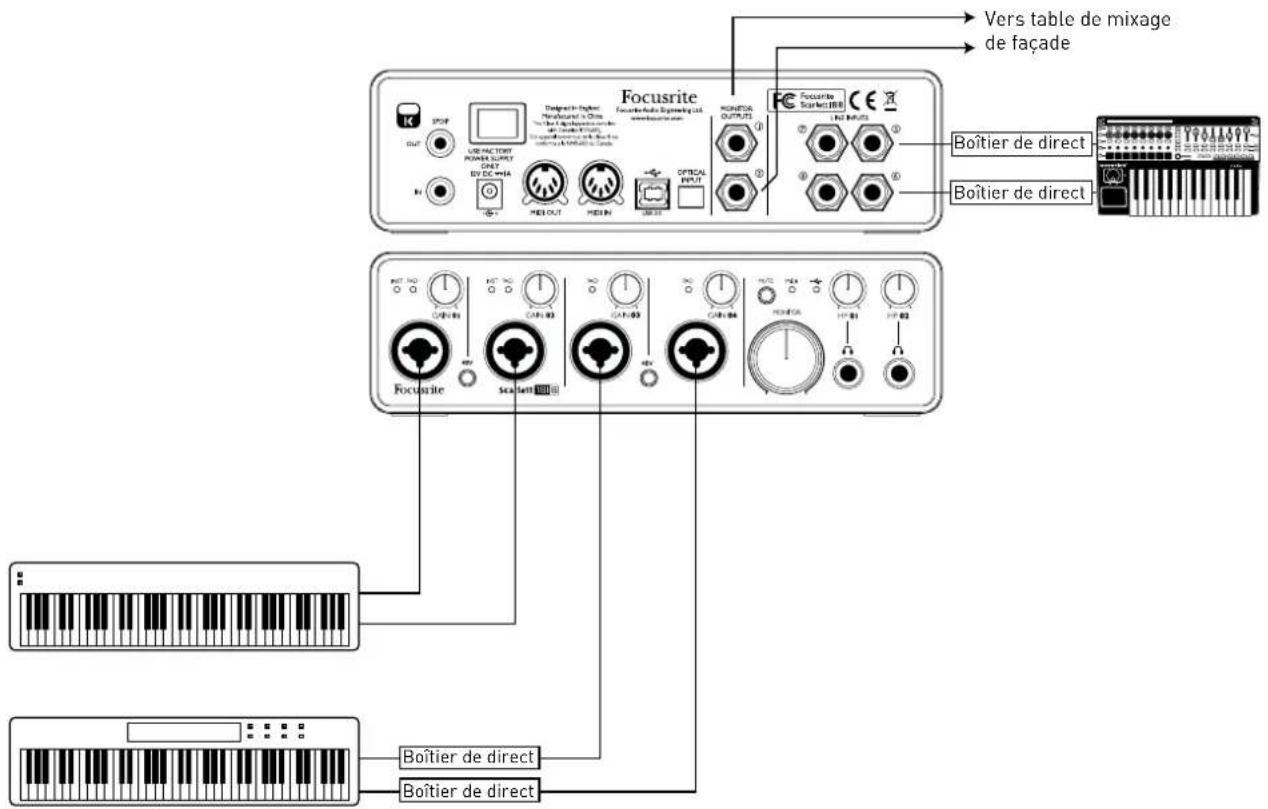

La Scarlett 18i8 a la possibilité de mémoriser en interne une configuration de mixage définie dans Scarlett MixControl. Cette fonction vous permet de la configurer - par exemple comme un mélangeur de claviers pour la scène - au moyen de votre ordinateur puis de transférer la configuration dans l'unité elle-même. Vous pouvez alors utiliser la Scarlett 18i8 comme un simple mélangeur montable en rack faisant partie de votre configuration de claviers pour contrôle le mixage général de plusieurs claviers.

Dans l'exemple représenté, trois claviers stéreo sont branchés aux entrées de la Scarlett 18i8; les sorties d'écoute de contrôle Monitor Outputs vont vers la sonorisation. L'interprête peut régler le volume de deux des claviers par rapport au troisième depuis la façade; il peut aussi régler le niveau général du mixage des claviers.

Une plus grande flexibilité du mixage sur scene peut être obtenue en branchant un OctoPre Mk II via le port ADAT optique, comme dans l'exemple précédent; toutes les sources de type clavier peuvent être connectées à l'OctoPre, ce qui procure un contrôle de niveau avant l'entrée.

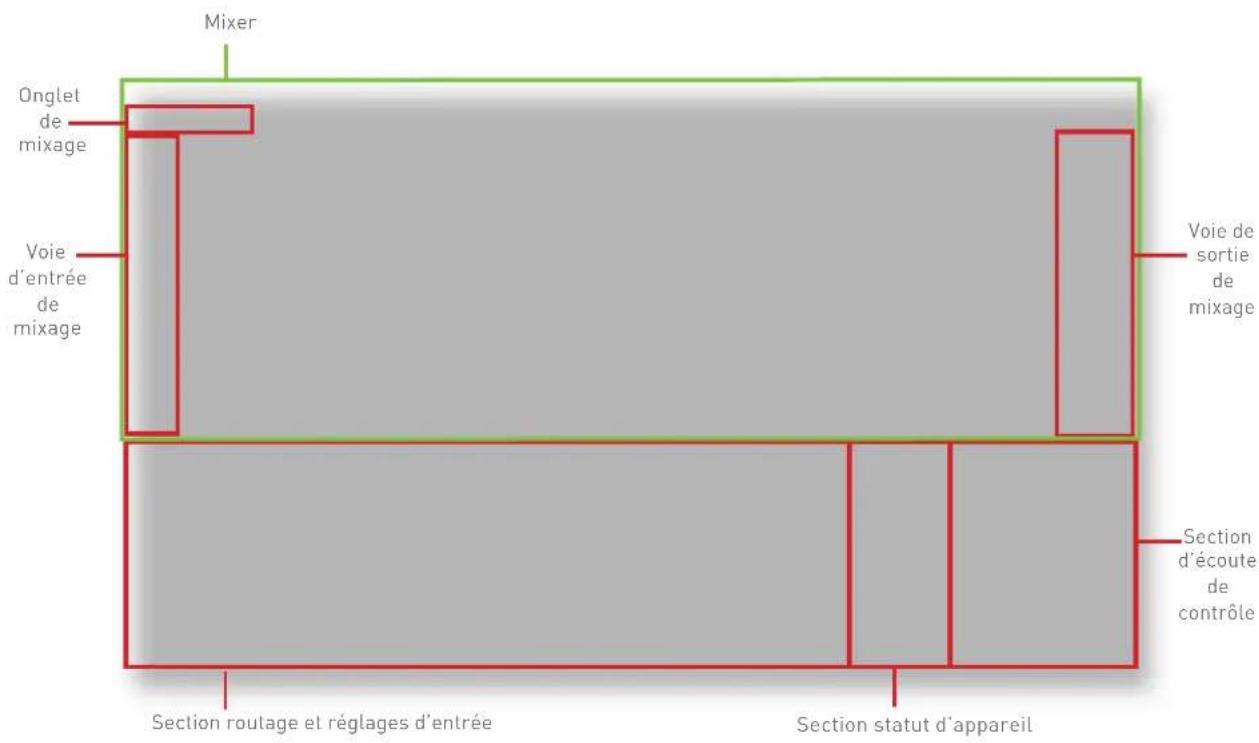

Scarlett MixControl

Le logiciel Scarlett MixControl permet un mixage et un routage flexibles de tous les signaux audio vers les sorties audio physiques de la Scarlett 18i8 ainsi que le contrôle des niveaux des sorties d'écoute. Tous les réglages de selection de fréquence d'échantillonnage, synchronisation numérique et taille de mémoire tampon (Windows uniquement) sont disponibles depuis Scarlett MixControl.

Note: Scarlett MixControl est un produit générique qui peut être utilisé avec d'autres interfaces de la gamme Scarlett de Focusrite. Quand vous branchez une interface Scarlett à votre ordinateur et lancez Scarlett MixControl, le modèle de l'interface est automatiquement détecté et le calculiel est configuré en fonction du nombre d'entrées et de sorties ainsi que des autres possibités offertes par l'interface.

Pour ouvrir Scarlett MixControl :

Sur un PC avec Windows :

Allez dans Demarrer > Programmes > Focusrite > Scarlett MixControl.

Sur un Mac :

Ouvrez Finder > Applications > Scarlett MixControl.

L'interface graphique utiliseur de Scarlett MixControl apparaître comme ci-dessous (ici, la version Mac).

Mixer

Scarlett MixControl yous permit de creer 8 mixages mono ou 4 stereo, chacun pouvant etre composé de 18 canaux d'entrée. Une combinaison de mixages mono et stereo,jusqu'au maximum de 8 équivalents mono, est également possible.

Chaque mixage peut être formé de n'importe lesquelles des entrées de la Scarlett 18i8 et/ou de jusqu'à 8 pistes de DAW, et chaque mixage peut être envoyé à n'importe quel nombre de sorties. Toutes les commandes du mixer sont indépendantes pour chaque mixage.

La section Mixer sert à creer des mixages de retard et de contrôle. Les mixages ainsi créés n' affectent pas la façon dont les entrées audio sont routées vers la DAW, ni le niveau audio du signal à enregistrer. La façon dont vous configurez la section de mixage n' affecte que ce qui est envoyé aux sorties audio.

Le niveau des signaux des entrées 1 à 4 à envoyer à la DAW pour l'enregistrement se règle sur la Scarlett 18i8 au moyen des commandes GAIN de la façon.

Un exemple d'utilisation du mixer est l'enregistrement simultané de plusieurs musiciens, par exemple deux guitaristes et deux chanteurs ajoutant en même temps leur contribution à une piste d'accompagnement déjà enregistrée. Pour bien les enregistrer, vous devez leur fournir à chacun la piste d'accompagnement et un mixage venant des autres interprètes. Vous pouvez créé deux mixages casque stéreo séparés pour les interprètes avec le mixage instrument et les niveaux dont ils ont besoin. Chacun aura été créé à l'aide d'un onglet de mixage différent.

Onglet de mixage

Il existe 8 ontglets de mixage, un pour chaque mixage mono.

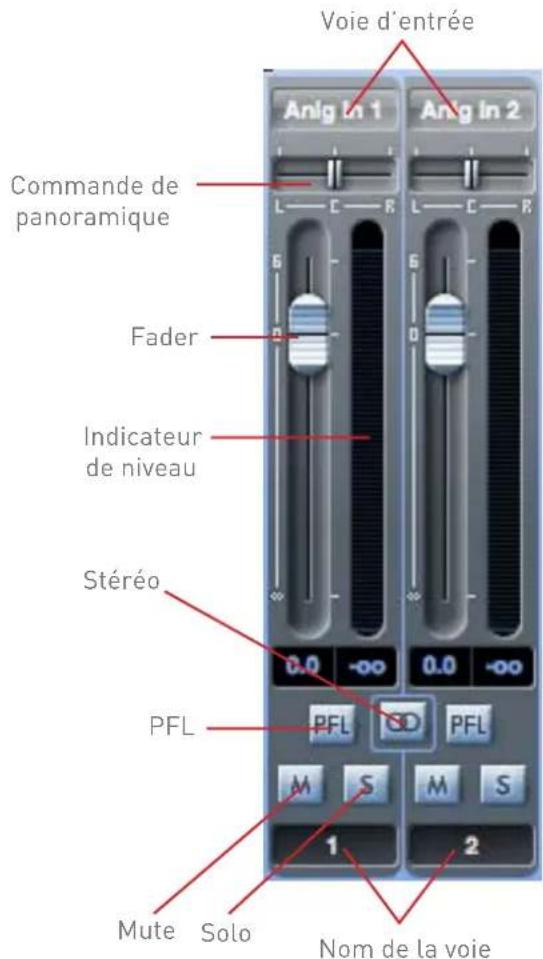

Voied'entree

Deux voies d'entrée de mixage sont représentées ci-dessous.

Les commandes disponibles sur les voies d'entrée sont les suivantes :

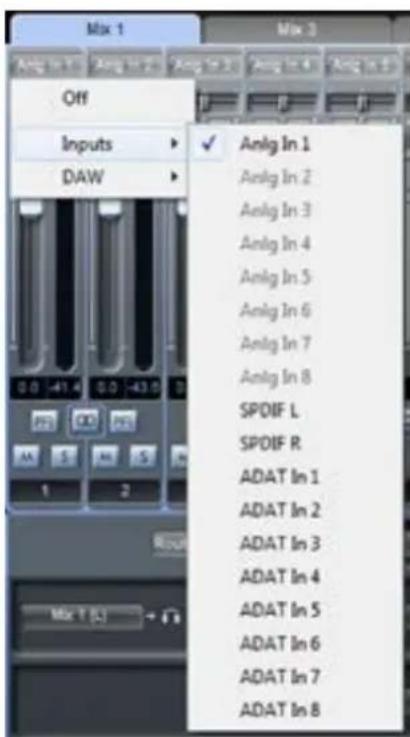

Sélecteur de source audio

C'est le bouton en haut de la tranche; quand aucune source n'est seLECTIONnée pour la voie, off est affché.

Clients sur le bouton offre deux listedes: Inputs et DAW; selectionner Inputs ouvre une liste des toutes les entrées disponibles sur la Scarlett 18i8, et selectionner DAW ouvre une liste de toutes les sorties disponibles sur la DAW. Tout entree non disponible est grisée.

Notez que les voies peuvent etre mono ou en paires pour un fonctionnement stereo. Le fonctionnement stereo « emprunte » une voie adjacente et vous permit de contrcler les deux composantes gauche et droite du signal stereo au moyen d'un seul fader.Voir page 24 pour des details sur la definition de voie mono/stereo.

Notez qu'une entrée ne peut être assignée qu'à une seule voie dans chaque mixage. Si elle a déjà été assignée, elle sera grisée sur les autres voies.

Pour inclure dans le mixage des pistes de DAW déjà enregistrées, ou de l'audio venant d'autres applications informatiques, sélectionnez les deux entrées appropriées de la DAW comme piste d'entrée stéreo. Ce sont généralement DAW 1 et DAW 2, mais cela dépendra de la façon dont sont routées les sorties de la DAW ou de l'autre application informatique.

Commande de panoramicque

Si le mixage a ete defini comme etant stereo (voir page 24), la commande de panoramicique (sous la forme d'un curseur) positionne le signal de la voie dans l'imag steereo, c'est-à-dire que le signal est reparti entre les deux sorties audio telles que Monitor Outputs L et R.

Dans le cas d'une voie stéreo, régler la commande de panoramaque à fond à gauche coupe la voie droite et vice-versa.

Fader

Cliquez sur le fader et faites-le glisser pour régler le niveau du signal de la voie dans le mixage. Double-cliquer sur le fader ramène le gain de la voie à 0 dB. Notez que la plage de gain de la voie va de - (voie coupée) à +6 dB; le niveau actuel du fader est affché numérique sous le fader.

Indicateur de niveau

Chaque fader a un indicateur de niveau de voie de style bargraph immédiatement sur sa droite. L'indicateur affiche le niveau du signal entrant dans la voie. Le niveau instantané maximal atteint est affché numérique dans la case située en-dessous et clicker n'importe où sur l'indicateur de niveau réinitialise cette valeur. Notez que la source servant à la mesure par l'indicateur de niveau est prise avant le fader - l'indicateur de niveau affiche toujours le niveau du signal en entrée de la voie, quel que soit le réglage du fader.

Témoin d'échéage (clip)

L'indicateur de niveau a un codage couleur; si la portion rouge du haut s'allume, c'est que le niveau du signal est trop élevé et qu'un écretage numérique peut survenir. Cela peut sonner de façon très désagreable et doit toujours être évité! Vous devrez réduire le niveau du signal soit à la source dans le cas des pistes de la DAW, des entrées numériques ou des entrées analogiques 5 à 8 externes, soit en réglant les commandes GAIN de la Scarlett 18i8 dans le cas des entrées analogiques 1 à 4.

Le témoin d'échéage rouge reste allumé une fois qu'il a été déclenché par un niveau de signal excessif ; quand le niveau du signal a été réduit, cliquez sur la zone rouge pour la réinitialiser.

Mute

Clquer sur ce bouton coupe le son de la voie ; il s'allume en rouge quand la coupure du son (Mute) est active.

Solo

Clique sur ce bouton met le signal en solo ; toutes les autres voies du mixage actuel sont coupées. Le fader de la voie reste actif. Le bouton s'allume en jaune quand le solo est activé.

PFL (Pre-fade listen/écoute pré-fader)

Cliqueur sur ce bouton déclenché un solo « non destructif »; le signal de la voie est routé vers les sorties 1 et 2. Le signal mis en solo est pris avant fader (c'est-à-dire que son niveau n'est pas affecté par le fader). La PFL est une fonction purement dédiée à l'écoute de contrôle et toutes les autres voies restent actives avec tous leurs signaux toujours routés. Le bouton s'allume en vert quand la PFL est activée.

Stereo

Vouss pouvez utiliser ce bouton pour creer une voie stéreo à partir de deux voies mono adjacentes (impaire = G, paire = D). Notez que cela change la représentation graphique des voies du mélangeur; un seul fader contrôle le signal stéreo mais l'indicateur de niveau a des affichages de type bargraph séparés pour la gauche (L) et la droite (R).

Nom de la voie

Chaque voie de mixage peut être nommée ; par défaut, les noms sont les numérores des voies. Double-cliquez sur le nom pour renommer la voie de façon plus évocatrice comme par exemple Micro chant.

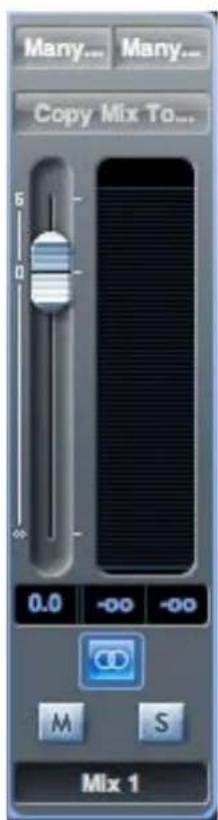

Toutes les voies d'entrée sont mixées entre elles et routées vers la voie de sortie du mélangeur. La voie de sortie vous permet de contrôler le niveau général de la totalité du mixage (rappelez-vous qu'il y a une voie de sortie séparée pour chacun).

Une voie de sortie est par défaut mono; le fonctionnement en stéreo peut être sélectionné en cliquant sur son bouton stéreo. Quand la voie de sortie est stéreo, vous constatEZ que l'onglet de ce mixage double de taille. C'est parce que la version stéreo occupe 2 voies sur le total des voies de sortie disponibles.

Le fader, l'indicateur de niveau, les boutons Mute et Solo d'une voie de sortie fonctionnent de la même façon que pour une voie d'entrée. Notez que le bouton Solo ne reste pas enclenché et envoie la totalité du mixage à la sortie assignée.

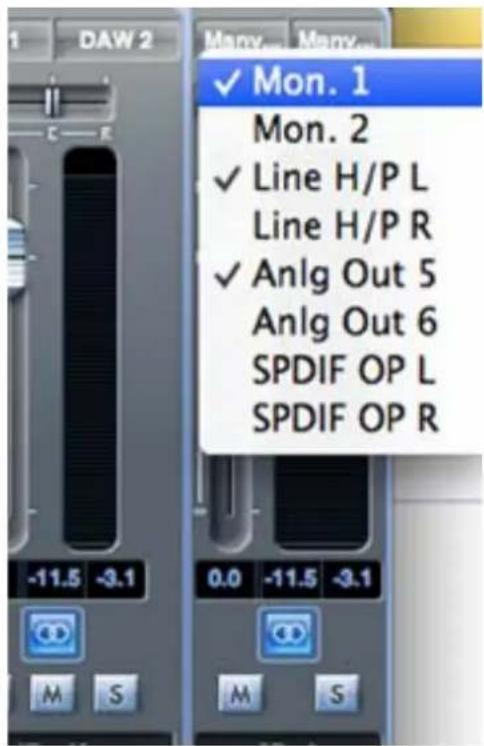

Le routage de sortie se selectionne en cliquant sur le bouton Sel... en haut de la tranche, qui ouvre une liste déroulante de toutes les sorties physiques disponibles. Vous pouvez envoyer le mixage à n'arrête lesquelles des sortie physiques de la Scarlett 18i8 [ou vers toutes]; si une seule sortie est selectionnée, son nom est affiché en haut de la voie de sortie. Le texte Many... s'affichera si plusieurs sortie sont selectionnées.

Le mixage peut être nommé ; par défaut, le nom est Mix n. Cliquez dans le champ de texte sous la voie de sortie et saisissez un nom plus évocateur - par exemple, Mixage retard, ou le nom de l'interprête qui receiveva le mixage dans ses retours. Le nom apparait aussi dans l'onglet de mixage.

Vous pouvez copier un mixage existant dans un autre mixage. Cela copie tous les réglages de fader/panoramaque/Mute/ Solo et les noms des voies. Pour faire cela, cliquez sur le bouton Copy Mix To... et Sélectionnez le mixage (dans la liste qui se présente) où vous foulez copier le mixage actuel. Notez que vous ne pouvez copier un mixage mono que dans un autre mixage mono, et un mixage stéreo que dans un autre mixage stéreo. Vous nevez donc vous assurer d'avoir correctement configuré les voies de sortie avant de copier le mixage.

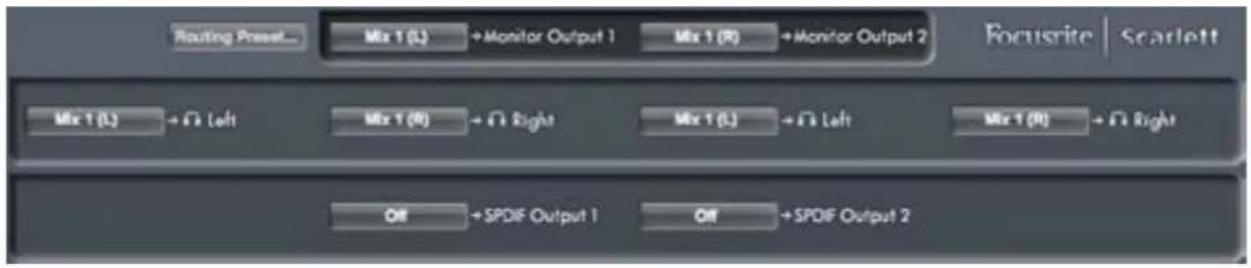

Section de routage

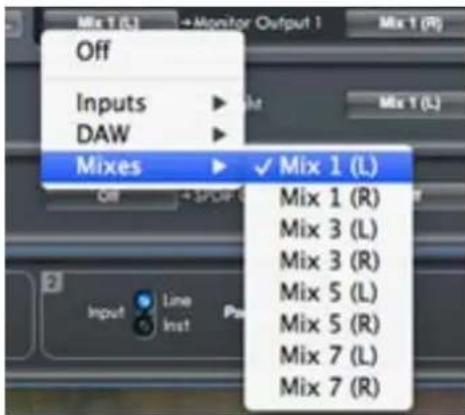

La section de routage est l'endetroit où vous déterminez comment les diverses sources audio disponibles à la fois dans la Scarlett 18i8 et Scarlett MixControl doivent être routées vers les sorties physiques de la Scarlett 18i8.

Chacune des sorties physiques de la Scarlett 18i8 est listed, et le signal audio a envoyer à cette sortie peut être selectionné dans le menu dérouulant qui apparaît quand on clique sur le bouton situé à gauche de cette sortie. Les sources disponibles complènnt :

• N'importequel signal entrant
• N'importe qu'elle piste lue dans la DAW
• N'importe lequel des mixages de la section mixage*

*Note : si vous avez déjà nommé un mixage (voir section précédente), alors ce nom est affchéé comme nom de source de mixage.

Notez que la section de routage reflète aussi toutes les sélections de destination déjà faites pour les voies de sortie dans le mélangeur (voir section précédente). Si vous avez pré-assigné des sorties lors de la création de votre mixage, vous retrouvrez ces assignations déjà affichées dans la section de routage. Cela fonctionne dans les deux sens: si vous changez la source audio depuis la section de routage, la voie de sortie du mixage affichera automatiquement le changement.

N'oubliez jamais que les mixages disponibles aux prises de sortie HP 01 et HP 02 de façon peuvent être indépendants que les mixages envoyés aux sorties Monitor Outputs 1 et 2 de la face arrière.

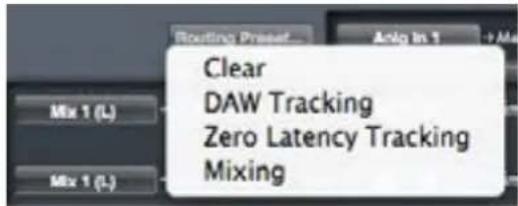

Routing Presets (routages préreglés)

Scarlett MixControl offre une telle flexibilité dans les possibilités de routage que des routages préréglés sont fournis pour vous aider à faire vos configurations de routage et de mixage. L'emploi de préréglages (presets) vous permet de rapidement configurer votre routage pour l'enregistrement (écoute de vos entrées) ou le mixage (envoi des signaux à des processeurs externes ou à une table de mixage externe).

Cliquer sur le bouton Routing Preset... ouvre une liste ou faire une seLECTION supplémentaire; chacune des options est decrite ci-dessous.

Clear (effacer)

Cliqueur Clear deselectionne tout routage de sortie. C'est utile pour reinitialiser tout routage quand vous commencez un nouveau travail ; cela vous evite d'avoir a préalablement tout désactiver.

DAW Tracking

Le « couchage des pistes sur DAW »(DAW tracking) sert au processus initial d'enregistrement. Cela route automatiquement les pistes 1 et 2 de la DAW vers toutes les sorties sous forme de paires de numéroros impair/pair ; cela comprend les sorties casque de la face avant. Toutes les voies d'entrées doivent être écoutees depuis l'application DAW.

L'option Zero Latency Tracking peut être utilisé durant le processus d'enregistrement. Elle envoie les sorties de Mix 1 et Mix 2 simultanément à toutes les sorties de la Scarlett 18i8 sous forme de couples impaire-paire ; cela comprend les sorties casque de la face avant. Les entrées ligne et les sorties de la DAW doivent être configurées dans Mix 1 (en cas de stéreo, ou dans Mix 1 et Mix 2 en cas de mono) pour que vous puissiez avoir un return de ces sources avec une latence ultra-faible. Vous doivent voir à ne pas écouter en même temps les mêmes signaux depuis votre DAW, sinon vous entendrez deux fois le même signal (une fois directement depuis Scarlett MixControl et une seconde fois en retard (à cause de la latence) depuis votre DAW).

TRUC: si vous utilisez un mixage stéreo, la voie de sortie gauche sera envoyée aux sorties impaires et la voie droite aux sorties paires. Avec un mixage mono, les mixages impairs seront envoyés aux sorties impaires et les mixages pairs aux sorties paires.

Mixing [mixage]

Le preset Mixing peut être utilisé durant l'étape du mixage. Les pistes de la DAW sont routées vers la sortie de même numéro, par exemple les pistes 1 et 2 de la DAW sont envoyées aux sorties Monitor Outputs 1 et 2, les pistes 3 à 6 aux sorties casque de la face avant par paires stéreo et les pistes 7 et 8 à la sortie S/PDIF comme une paire stéreo.

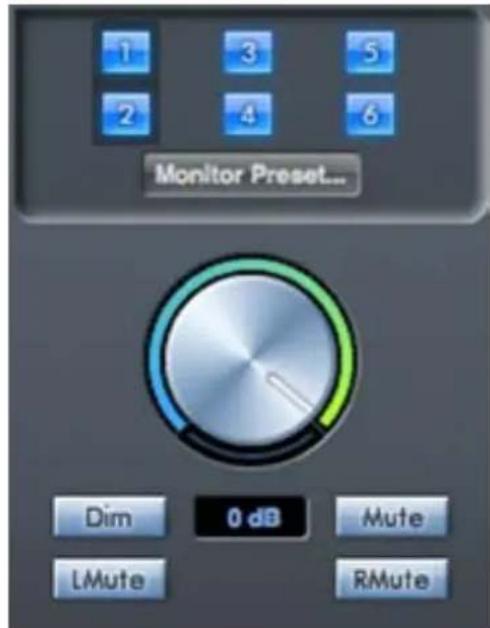

Section d'écoute de contrôle (Monitor)

Les niveaux des signaux aux sorties d'écoute de contrôle (Monitor) et ligne (Line) se reglent en section Monitor de Scarlett MixControl. Vous pouvez configurer le logiciel pour que la commande MONITOR de l'écran règle le volume général d'écoute via les sorties analogiques désirées. Sinon, la commande MONITOR peut être désactivée pour certaines sorties; par exemple, quand vous utilisez certaines sorties comme départ vers des processeurs externes (tels qu'un compresseur), vous poulez que la commande MONITOR ne règle le niveau que des sorties utilisées pour l'écoute de contrôle. Des fonctions d'écoute supplémentaires comme Mute (coupure du son), Dim (atténuation) et Mono sont disponibles.

Boutons d'activation de la commande Monitor (1 à 6)

Ces boutons selectionnent les sorties analogiques de la Scarlett 18i8 - Monitor et les deux sorties casque - qui sont affectees par les autres commandes de la section d'ecoute de contrôle de l'interface graphique utiliseur.

Note : les niveaux des sorties numériques S/PDIF de la Scarlett 18i8 ne sont pas affectés par les commandes de la section Monitor de Scarlett MixControl. Si vous avez besoin de router individuellement des pistes de DAW vers les sorties numériques, réglez les niveaux de sortie depuis la DAW.

Les six boutons déterminent le statut de commande des six sorties analogiques. Il y a trois états; cliquer sur les boutons les fait alterner entre l'etat bleu et l'etat rouge; cliquer en maintainant SHIFT les fait passer à l'etat gris.

Quand le bouton est bleu, le niveau de la sortie ligne est controlé par la section Monitor de l'interface graphique utilisé.

Quand le bouton est rouge, la sortie ligne est coupée.

Quand le bouton est gris, le niveau de la sortie ligne est fixe, au volume maximal, et n'est pas controlé par la section Monitor de l'interface graphique utilisateur.

AVERTISSEMENT : l'état « gris » doit être sélectionné quand une sortie ligne est employée pour brancher des processeurs externes. Notez que dans ces conditions, le signal envoyé à cette sortie a son niveau maximal. Si vous ave branché des amplificateurs/enceintes à cette sortie, cela peut entraîner un niveau sonore très élevé dans vos moniteurs ou casques. Vérifiez toujours vos niveaux (dans votre DAW ou dans le mixage Scarlett MixControl) avant de régler un bouton d'écoute de contrôle dans ce mode.

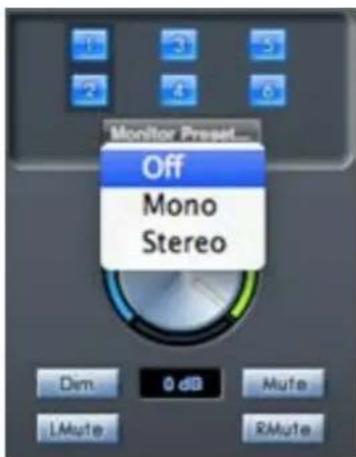

Menu déroulant de préreglages d'écoute (Monitor Preset)

Une gamme de configurations d'écoute préRéglées est fournie ; cliquez sur le bouton Monitor Preset... pour ouvrir une liste déroulante. Ces preset permettent une selection simple des configurations d'écoute de contrôle courantes.

Les preset d'écoute fonctionnent comme suit :

• Off - tous les boutons de commande d'écoute sont désactivés ; toutes les sorties analogiques sont coupées.
• Mono - seule la sortie ligne 3 est activée. Branchez-la à une enceinte centrale pour travailler en mono.
• Stereo - les sorties ligne 1, 2 et 2 sont activées. Tous les autres canaux sont coupés. Branchez la sortie 1 à votre moniteur gauche et la 2 à votre moniteur droit.

Commandes de la section Monitor

Les commandes de la section Monitor de Scarlett MixControl affecteront les canaux scélectionnés pour le contrôle d'écoute (c'est-à-dire ceux ayant un statut de bouton « bleu » - voir ci-dessus).

Commande de contrôle de niveau Monitor

Réglez le niveau de sortie avec cette commande pour toutes les sorties sélectionnées, au moyen de la souris. L'affichage numérique du dessous indique le niveau de sortie d'écoute actuel.

Dim

Attenue le niveau de sortie d'ecoute de 18 dB.

Mute

Coupe toutes les sorties d'écoute.

Commutateur LMute

Coupe toutes les sorties impaires.

Commutateur RMute

Coupe toutes les sorties paires.

Commutateur Mono

Additionne [recombine] les signaux des paires de sorties à numérois impair/pair. Les signaux ainsi additionnels sont ensuite envoyés aux deux sorties de chaque paire.

NOTE: n'oubliez pas que les fonctions d'écoute ci-dessus n'affectent que les sorties ayant eté sélectionnées pour être contrôlées par la section de commande d'écoute (c'est-à-dire les sorties dont le bouton est « bleu »).

Section Statut d'appareil

La section Statut d'appareil affiche des informations sur la fréquence d'échantillonnage, la synchronisation et le statut de pilote de la Scarlett 18i8. La fréquence d'échantillonnage et la source de synchro peuvent également se régler ici.

Affichage Sample Rate

Affiche la fréquence d'échantillonnage actuellément utilisée par la Scarlett 18i8. Pour la changer, cliquez sur la valeur affichée en rouge et Sélectionnez 44.1 kHz, 48 kHz, 88.2 kHz ou 96 kHz dans la liste.

Note : il est conseillé de quitter votre application audio AVANT de changer la fréquence d'échantillonnage pour éviter tout effet collatéral indésirable (et audible) !

Affichage Sync Source

Affiche la source de synchro actuellément selectionnee. Pour changer de source de synchro, cliquez sur le texte rouge et selectionnez dans la liste :

• Internal - la Scarlett 18i8 utilise son propre générateur interne de word clock.
• ADAT - la source de word clock est tirée du signal reçu en entrée ADAT.
  S/PDIF - la source de word clock est tirée du signal reçu en entrée S/PDIF.

Affichage Sync Status

Affiche Locked quand la Scarlett 18i8 s'est verrouillée avec succès sur la source de synchro spécifiée. Si No Lock s'affiche, c'est que l'unité ne peut pas se verrouiller sur une source de synchronisation externe. Si c'est le cas, veillez vérifier que les cables sont correctement connectés et que tous les apparêls numériques externes ont été configurés comme des apparêils maitres et régles sur la même fréquence d'échantillonnage que la Scarlett 18i8.

USB Driver [pilot USB]

Doit constamment afficher Connected quand la Scarlett 18i8 est reliée à l'ordinateur via USB. Si Disconnected est affché, veuillez vérifier les connexions USB ainsi que la mise sous tension de l'unité. Si Disconnected continue de s'afficher, faites redémarrer l'ordinateur et relancez Scarlett MixControl.

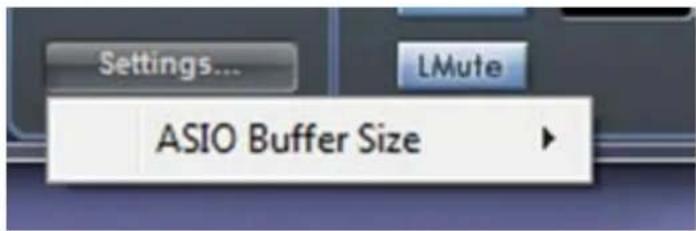

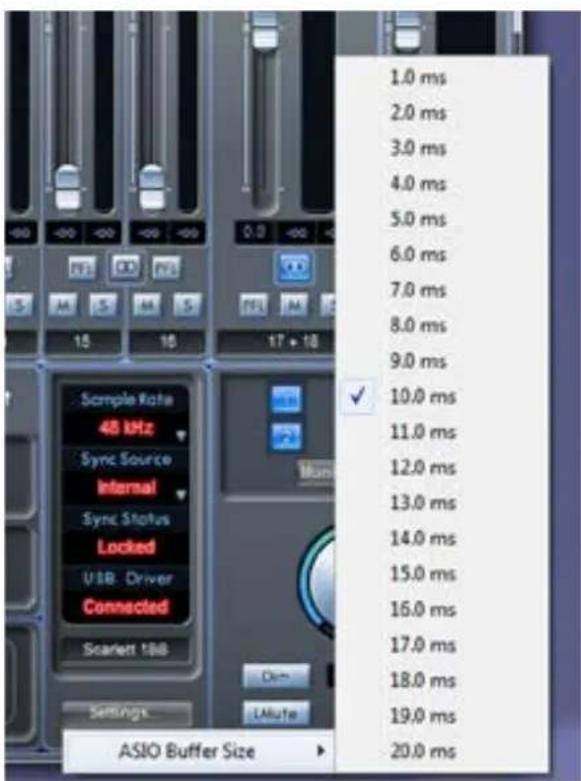

Menu Settings (réglages)

Le bouton Settings... n'est disponible que sur la version Windows de Scarlett MixControl. Il vous permet de régler la taille de la mémoire tampon ASIO.

Cette option vous permet deCHOISIR LA Taille DE MÉMOIRE TAMPON DE VOITE pilote ASIO. Une mémoire tampon de petite taille entrainera une moindre latence, mais aux dépens d'une sollicitation accrue du processeur. Une mémoire tampon de grande taille entrainera une latence plus grande mais sollicitera moins le processeur.

Si vous utilisez beaucoup d'instruments virtuels et de traitements d'effets dans le projet de votre DAW, et si la consommation des ressources du proceseur est elevée, augmentez la taille de la mémoire tampon.

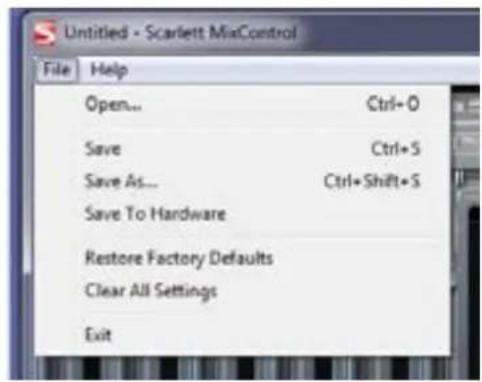

Menu File (fichier)

Les menus File des versions Mac et Windows de Scarlett MixControl différent légération.

• Open - ouvre une boîte de dialogue « Ouvrir fichier » pour sélectionnner n'importe quelles données de mixage préalablement sauvégardées par Scarlett MixControl.
• Save - ouvre une boîte de dialogue « Enregistrer fichier » pour scélectionner un emplacement où sauvegarder vos données de mixage de Scarlett MixControl. Les sauvegardes ultérieures écraseront le fichier d'origine.
• Save As - ouvre une boîte de dialogue « Enregistrer fichier sous ». Utilisez cette option si vous ne désirez pas écraser vos données de mixage déjà sauvégardées mais sauvégarder les données de mixage actuelles sous un autre nom de fichier.
• Restore Factory Default - rappelle les réglages d'usine de la Scarlett 18i8. Cela peut servir à globalement réinitialiser tous les réglages de mixage, routage et monitoring, permettant la création d'une nouvelle configuration sans partir de rien.
• Save to Hardware - sauvegarde la configuration actuelle de Scarlett MixControl dans l'interface Scarlett 18i8. Si vous faites passer la Scarlett 18i8 d'un ordinateur à un autre et poulez conserver la configuration, ou si vous poulez l'utiliser en mode « autonome », sélectionnez cette option.

Comme avec quasiment tout autre logiciel, les fonctions « Open » (ouvrir), « Save » (enregistrer) et « Save As » (enregistrer sous) ont toutes des raccourcis clavier standards.

Caracteristiques techniques de la Scarlett 18i8

Configuration
Entrées 18 : analogiques (8), S/PDIF	F (2), ADAT (8).
Sorties 8 : analogiques (6), S/PDIF	(2)
Mélangeur Mélangeur à 18 entrées/8 sorties entièrement assignables
Performances numériques
Plage dynamique du convertisseur A/N	103 dB CCIR-RMS (toutes les entrées)
Plage dynamique du convertisseur N/A	104 dB CCIR-RMS (sorties ligne)
Fréquences d'échantillonnage acceptées	44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz
Gigue d'horloge < 250 ps
Entrées microphone
Réponse en fréquence ± 0,5 dB à 20 Hz, ± 0,1 dB à 20 kHz (gain au minimum)
DHT+B -96 dB (1 kHz, -1 dBFS, 20 kHz large bande)
Bruit rapporté à l'entrée	-122 dBu CCIR-RMS (mesuré à 60 dB de gain avec terminaison de 150 ohms)
Niveau d'entrée maximal +9 dBu (sans l'atténuateur)
Entrées ligne
Réponse en fréquence ± 0,5 dB à 20 Hz, ± 0,2 dB à 20 kHz (gain au minimum)
DHT+B -83 dB (1 kHz, -1 dBFS, 20 kHz large bande)
Bruit	-105 dBFS CCIR-RMS (gain minimum, terminaison de 50 ohms)
Niveau d'entrée maximal >+28 dBu
Entrées pour instruments
Réponse en fréquence ± 0,3 dB à 20 Hz, ± 0,1 dB à 20 kHz (gain au minimum)
DHT+B -83 dB (1 kHz, -1 dBFS, 20 kHz large bande)
Bruit -103 dBFS CCIR-RMS (mesuré au gain minimal)
Niveau d'entrée maximal +8 dB (sans l'atténuateur)
Sorties ligne
Niveau de sortie max. (0 dBFS) +16 dBu, symétrique
DHT+B -99 dB (1 kHz, -1 dBFS, 20 kHz large bande)

Caracteristiques physiques et electriques

Entrées analogiques 1 et 2
Connecteurs XLR mixtes : micro/ligne/instrument, en face avant
Sélection micro/ligne Automatique
Sélection ligne/instrument Via logiciel depuis Scarlett MixControl
Alimentation fantôme	Commutateur d'alimentation fantôme +48 V commun aux entrées 1 et 2
Entrées analogiques 3 et 4
Connecteurs XLR mixtes : micro/ligne, en face avant
Sélection micro/ligne Automatique
Alimentation fantôme	Commutateur d'alimentation fantôme +48 V commun aux entrées 3 et 4
Entrées analogiques 5 à 8
Connecteurs 4 jacks 6,35 mm 3 points (TRS) symétriques (en face arrière)
Sorties analogiques 1 à 6
Connecteurs (sorties 1 et 2) 2 jacks	6,35 mm 3 points (TRS) symétriques (en face arrière)
Sorties casque stéréo (sorties 3 à 6)	2 jacks 6,35 mm 3 points (TRS) en face avant
Commande de niveau de sortie générale d'écoute (Monitor)	En face avant
Commandes de niveau casque
Autres entrées/sorties
ADAT Connecteur optique TOSLINK ; 8 canaux à 44,1/48 kHz
Entrée/sorting S/PDIF 2 x phono (RCA)
USB 1 connecteur USB 2.0 de type B
Entrée/sorting MIDI 2 prises DIN 5 broches
Poids et dimensions
L x H x P 227 mm x 180 mm x 66 mm
Poids 1,64 kg

Guide de dépannage

Pour toutes les recherches de solution en cas de problème, veuillez visiter la base de connaissances Focusrite à l'adresse www.Focusrite.com/answerbase où vous trouvez des articles couvrant de nombreux exemples de dépannage.

COPYRIGHT ET MENTIONS LÉGALES

Focusrite est une marque déposée et Scarlett 18i8 est une marque commerciale de Focusrite Audio Engineering Limited.

Tous les autres noms commerciaux et marques commerciales sont la propriété de leurs détenteurs respectifs.

2013 © Focusrite Audio Engineering Limited. Tous droits réservés.
