Caractéristiques Techniques	Détecteur de mouvements infrarouge passif, portée jusqu'à 12 mètres, angle de détection de 80°.
Alimentation	Pile 9V, autonomie variable selon l'utilisation.
Utilisation	Idéal pour la surveillance de l'intérieur et de l'extérieur, compatible avec les systèmes d'alarme.
Installation	Montage mural ou plafond, instructions d'installation fournies dans le manuel.
Maintenance	Vérification régulière des piles, nettoyage des capteurs pour éviter les fausses alarmes.
Sécurité	Résistant aux intempéries, conçu pour minimiser les fausses détections.
Informations Générales	Garantie de 2 ans, support technique disponible pour assistance.

FOIRE AUX QUESTIONS - HX80NRAM OPTEX

Comment installer le détecteur de mouvements OPTEX HX80NRAM ?

Pour installer le détecteur, choisissez un emplacement à environ 2,5 mètres du sol, en évitant les obstacles. Fixez le support au mur à l'aide des vis fournies, puis clipsez le détecteur sur le support.

Que faire si le détecteur ne s'active pas ?

Vérifiez que le détecteur est correctement alimenté et que les piles sont en bon état. Assurez-vous également que le mode de fonctionnement est correctement configuré.

Comment régler la sensibilité du détecteur ?

Utilisez le réglage de sensibilité situé sur le côté du détecteur. Tournez le bouton pour ajuster la sensibilité selon vos besoins.

Le détecteur déclenche-t-il de fausses alertes ?

Des fausses alertes peuvent être causées par des animaux ou des objets en mouvement. Essayez de réorienter le détecteur ou d'ajuster la sensibilité pour réduire ces déclenchements.

Quelle est la portée de détection du HX80NRAM ?

Le HX80NRAM a une portée de détection d'environ 8 mètres. Assurez-vous que rien n'entrave cette zone pour une détection optimale.

Comment tester le fonctionnement du détecteur ?

Pour tester le détecteur, activez-le et passez devant le capteur. L'indicateur LED doit s'allumer pour confirmer que le mouvement a été détecté.

Comment remplacer les piles du détecteur ?

Pour remplacer les piles, retirez le couvercle du compartiment à piles à l'arrière du détecteur. Remplacez les piles usagées par des neuves en respectant la polarité.

Le détecteur est-il résistant aux intempéries ?

Oui, le HX80NRAM est conçu pour être résistant aux intempéries, mais il est recommandé de l'installer à l'abri des conditions météorologiques extrêmes.

Que faire si le détecteur ne se connecte pas à mon système de sécurité ?

Vérifiez que le détecteur est compatible avec votre système de sécurité. Assurez-vous également que toutes les connexions sont correctement établies et que le détecteur est en mode d'appairage.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du détecteur. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

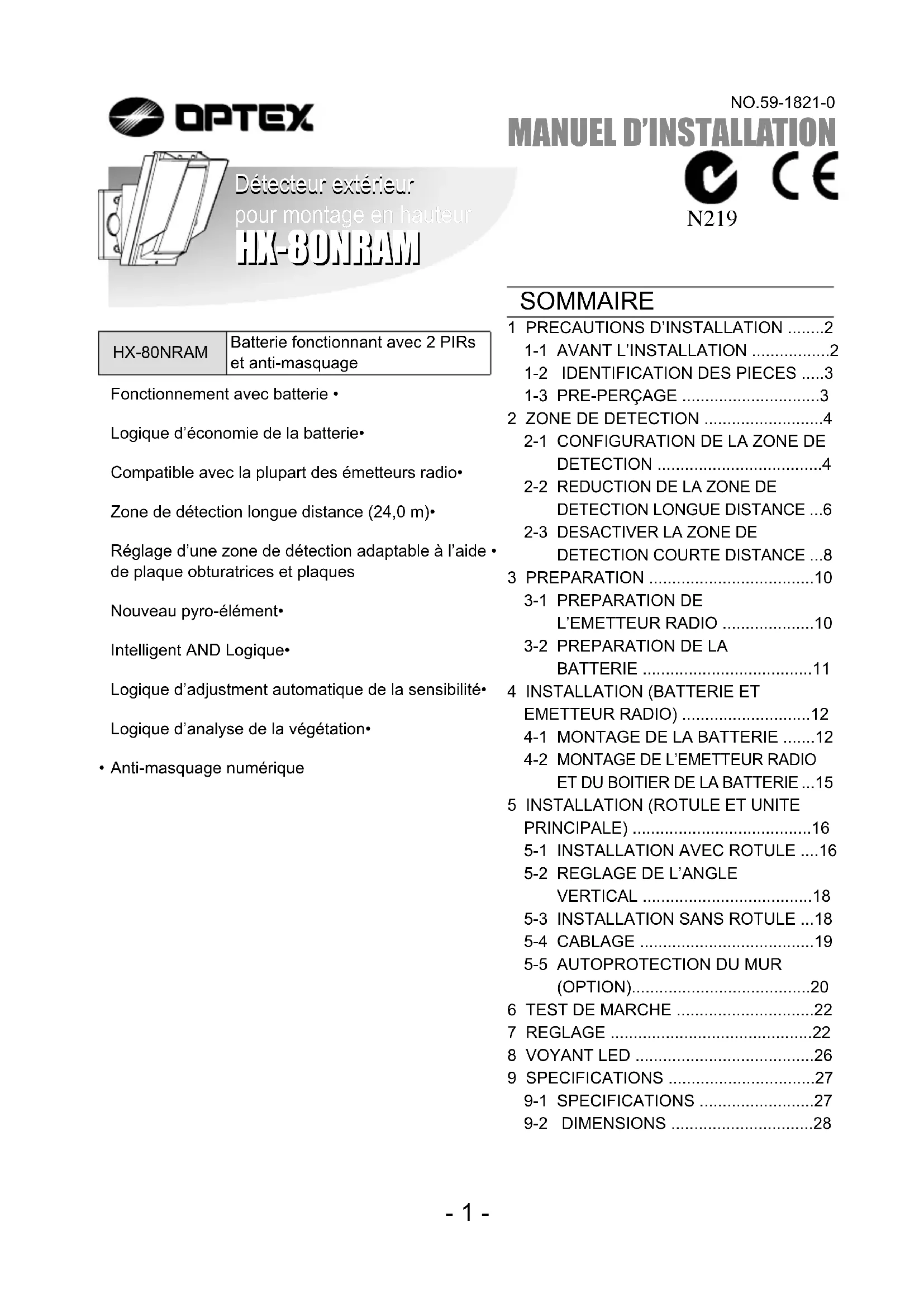

MODE D'EMPLOI HX80NRAM OPTEX

pour montage en hauteur

HX-BONRAM

N219

HX-80NRAM

Batterie fonctionnant avec 2 PIRs et anti-masquage

Fonctionnement avec batterie •

Logique d'économie de la batterie•

Compatible avec la plupart des émetteurs radio•

Zone de détection longue distance (24,0 m)•

Réglage d'une zone de détection adaptable à l'aide • de plaque obturatrices et plaques

Nouveau pyro-élément•

Intelligent AND Logique•

Logique d'adjustment automatique de la sensibilité•

Logique d'analyse de la végétation•

• Anti-masquage numérique

SOMMAIRE

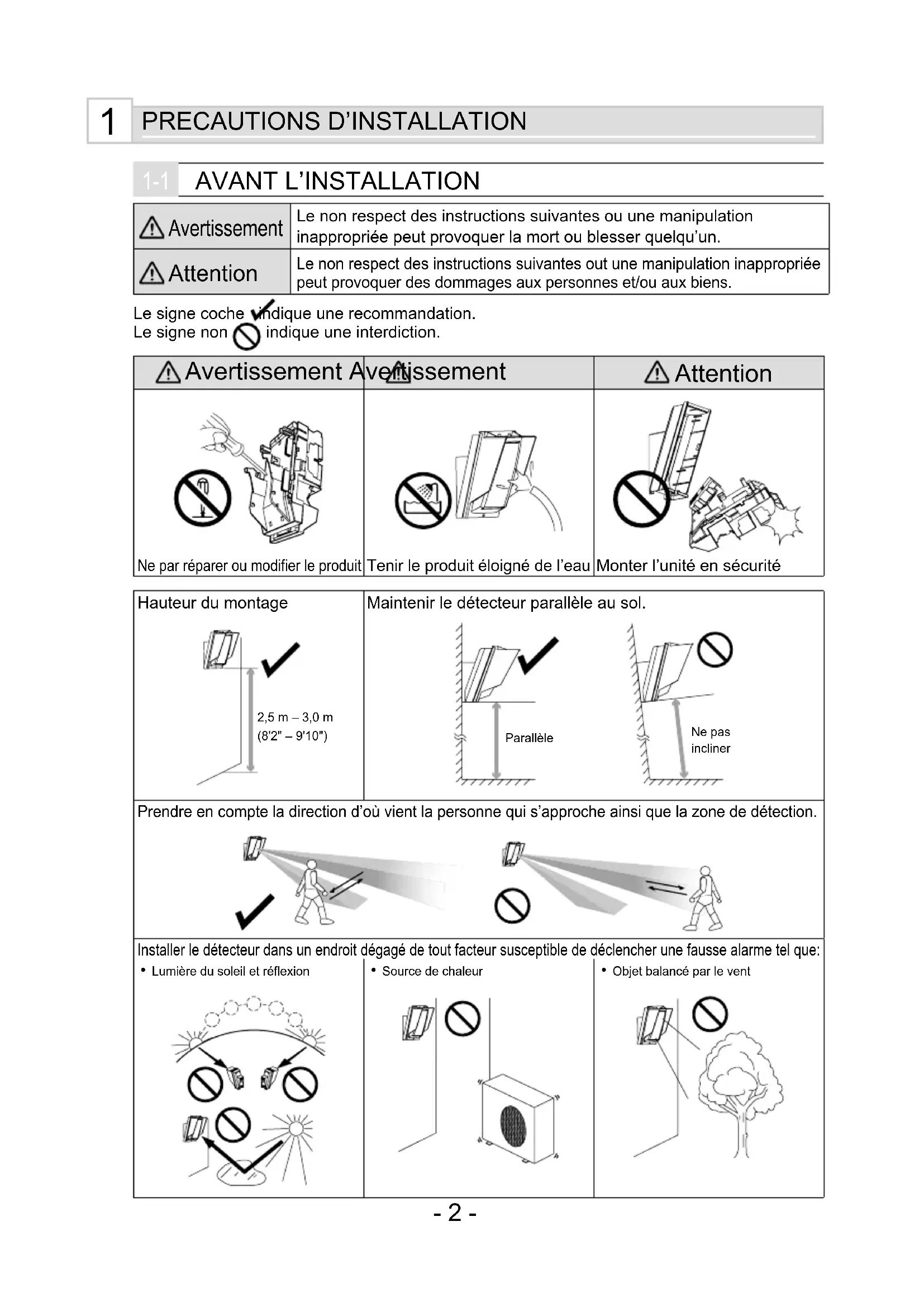

1 PRECAUTIONS D'INSTALLATION .....2

1-1 AVANT L'INSTALLATION .....2

1-2 IDENTIFICATION DES PIECES .....3

1-3 PRE-PERCAGE ....3

2 ZONE DE DETECTION ....4

2-1 CONFIGURATION DE LA ZONE DE DETECTION ....4

2-2 REDUCTION DE LA ZONE DE DETECTION LONGUE DISTANCE ...6

2-3 DESACTIVER LA ZONE DE DETECTION COURTE DISTANCE ...8

3 PREPARATION 10

3-1 PREPARATION DE L'EMETTEUR RADIO ....10

3-2 PREPARATION DE LA BATTERIE ....11

4 INSTALLATION (BATTERIE ET EMETTEUR RADIO)....12

4-1 MONTAGE DE LA BATTERIE .....12

4-2 MONTAGE DE L'EMETTEUR RADIO ET DU BOITIER DE LA BATTERIE ...15

5 INSTALLATION (ROTULE ET UNITE PRINCIPALE)....16

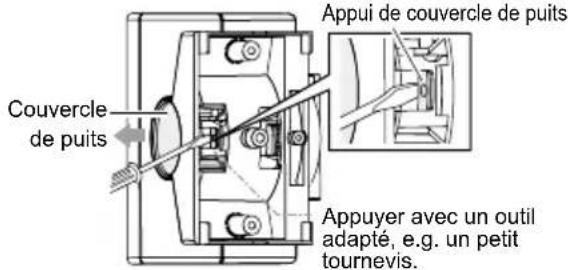

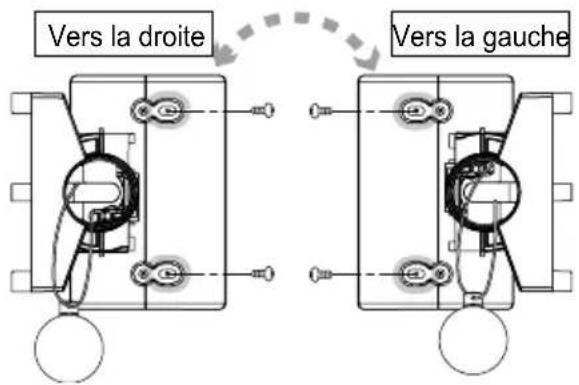

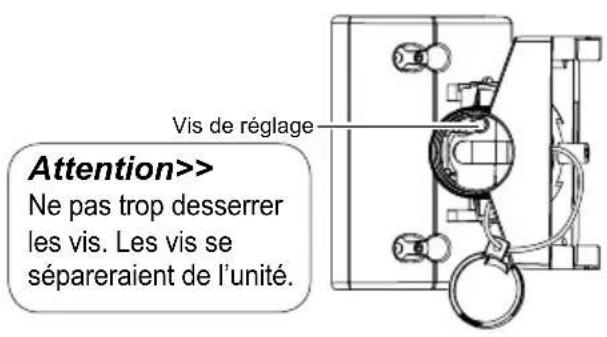

5-1 INSTALLATION AVEC ROTULE ....16

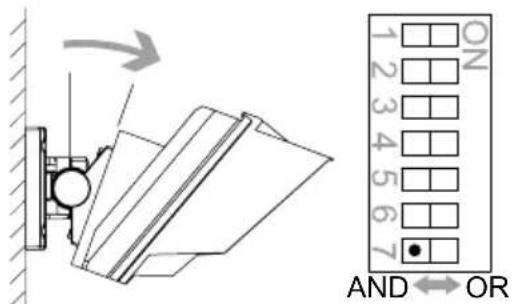

5-2 REGLAGE DE L'ANGLE VERTICAL ....18

5-3 INSTALLATION SANS ROTULE ...18

5-4 CABLAGE 19

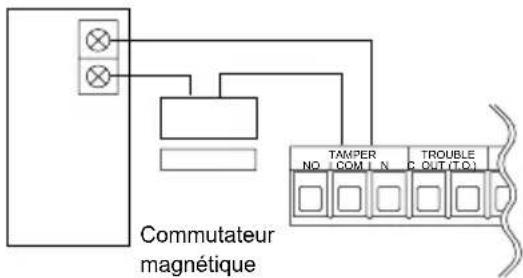

5-5 AUTOPROTECTION DU MUR (OPTION)....20

6 TEST DE MARCHE 22

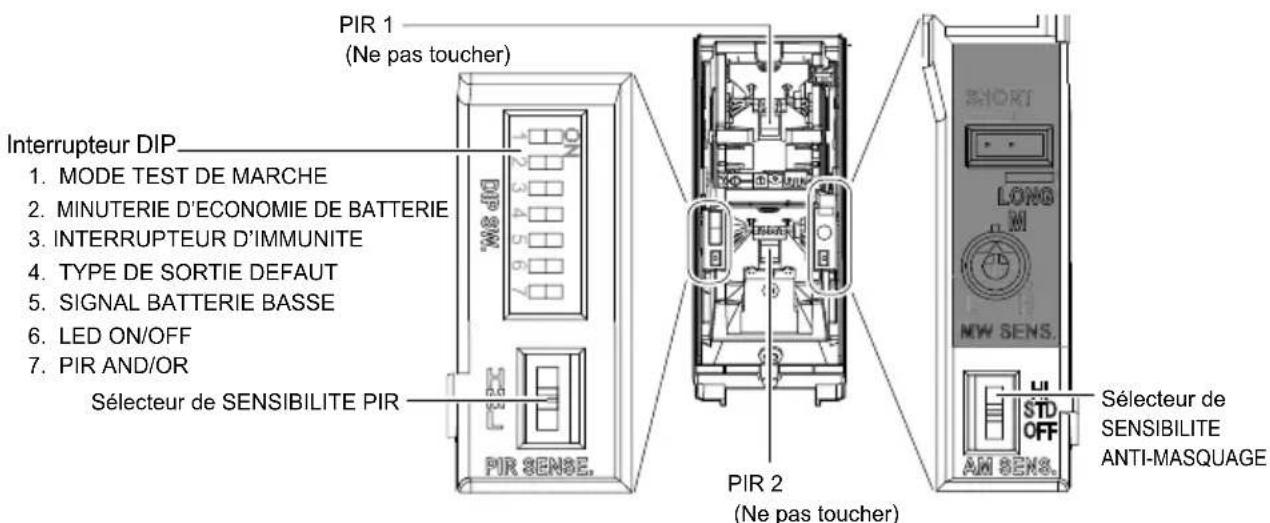

7 REGLAGE 22

8 VOYANT LED 26

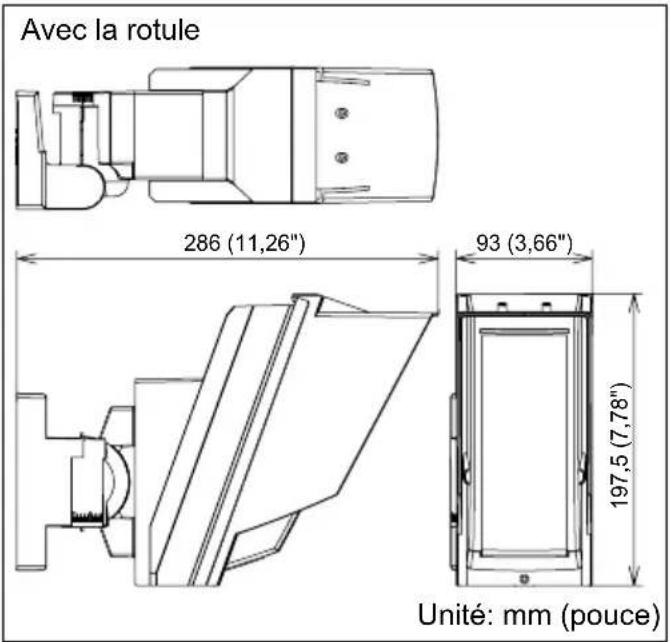

9 SPECIFICATIONS 27

9-1 SPECIFICATIONS 27

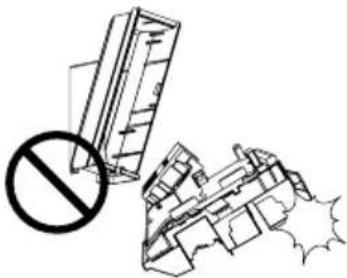

Le non respect des instructions suivantes ou une manipulation inappropriée peut provoquer la mort ou blesser quelqu'un.

Attention

Le non respect des instructions suivantes out une manipulation inappropriée peut provoquer des dommages aux personnes et/ou aux biens.

Le signe coche vindique une recommandation.

Le signe non Ⓞ indique une interdiction.

⚠ Avertissement Avertissement		⚠ Attention

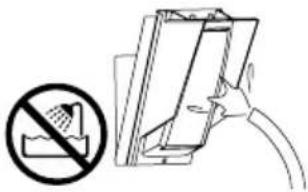

Ne par réparer ou modifier le produit	Tenir le produit éloigné de l’eau	Monter l’unité en sécurité

Hauteur du montage

2,5 m - 3,0 m (8'2" - 9'10")

Maintenir le détecteur parallèle au sol.

Parallèle

Ne pas incliner

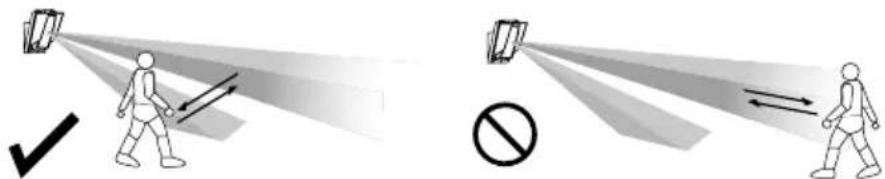

Prendre en compte la direction d'où vient la personne qui s'approche ainsi que la zone de détection.

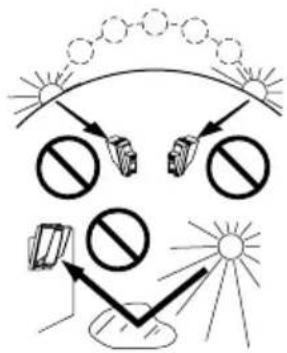

Installer le détecteur dans un endroit dégagé de tout facteur susceptible de déclencher une fausse alarme tel que:

• Lumière du soleil et réflexion

• Objet balancé par le vent


Base de la rotule Boîtier de batterie Boîtier de batterie Rothule Couvercle de puits Vis de blocage* (M4 × 35 mm) Vis (4 × 20 mm) Accessoires Base Bornes Unité principale PIR1 (Ne pas toucher) LED infrarouge anti-masquage PIR2 (Ne pas toucher) Voyant LED Capot Lentille Vis de blocage

Accessoires

Fils de batterie

Câble d'alarme

Bandes Velcro

Batterie factice

Vis

Pour raccord Pour montage au mur
Vis (4 × 20 mm)	Vis (4 × 20 mm)

* Vis de blocage attachée à la base de la rotule

(Emetteur radio et batterie non-inclus)

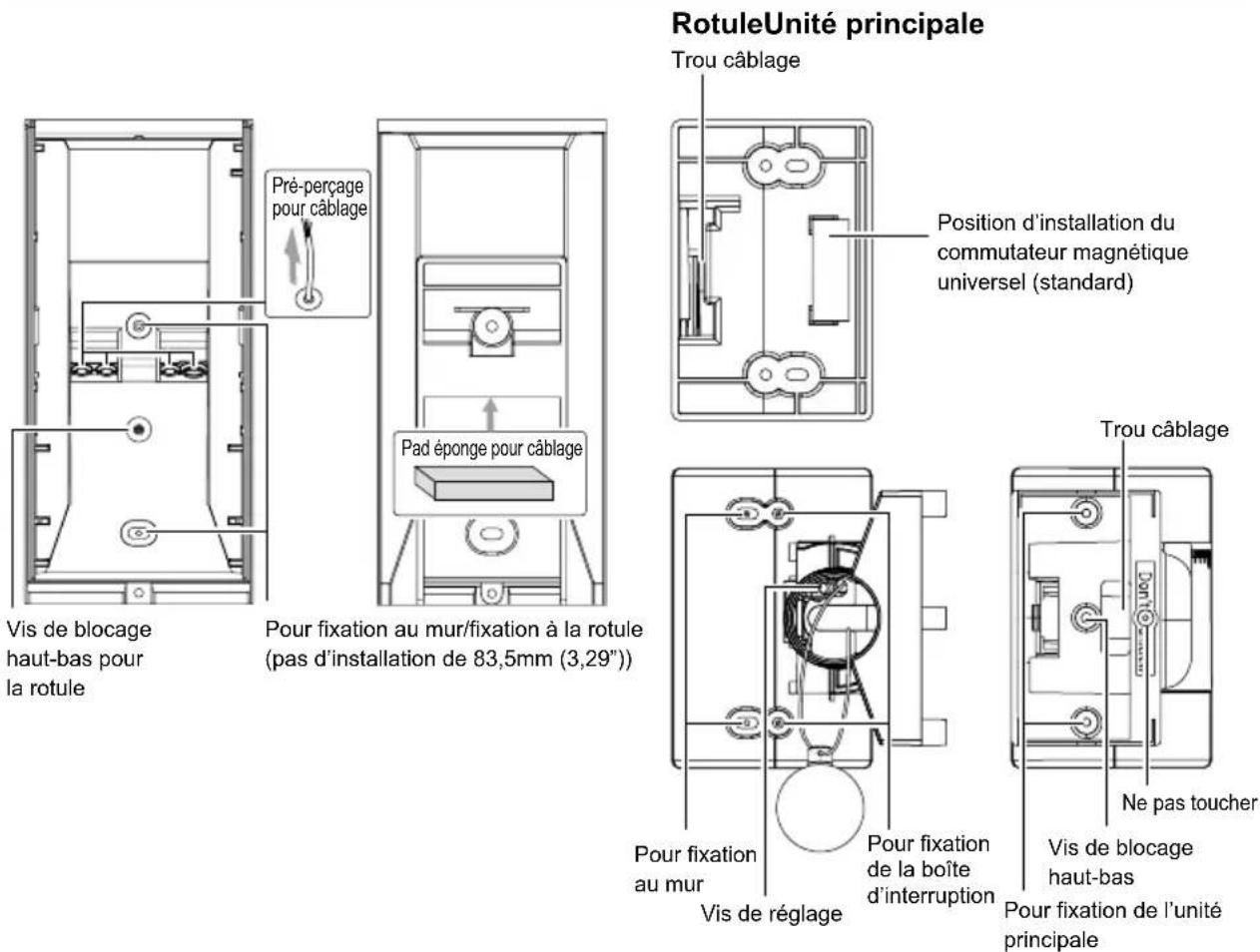

1-3 PRE-PERCAGE

RotuleUnité principale Trou câblage Position d'installation du commutateur magnétique universel (standard) Pré-perçage pour câblage Pad éponge pour câblage Vis de blocage haut-bas pour la rotule Pour fixation au mur/fixation à la rotule (pas d'installation de 83,5mm (3,29")) Pour fixation au mur Vis de réglage Pour fixation de la boîte d'interruption Trou câblage Ne pas toucher Vis de blocage haut-bas Pour fixation de l'unité principale

2 ZONE DE DETECTION

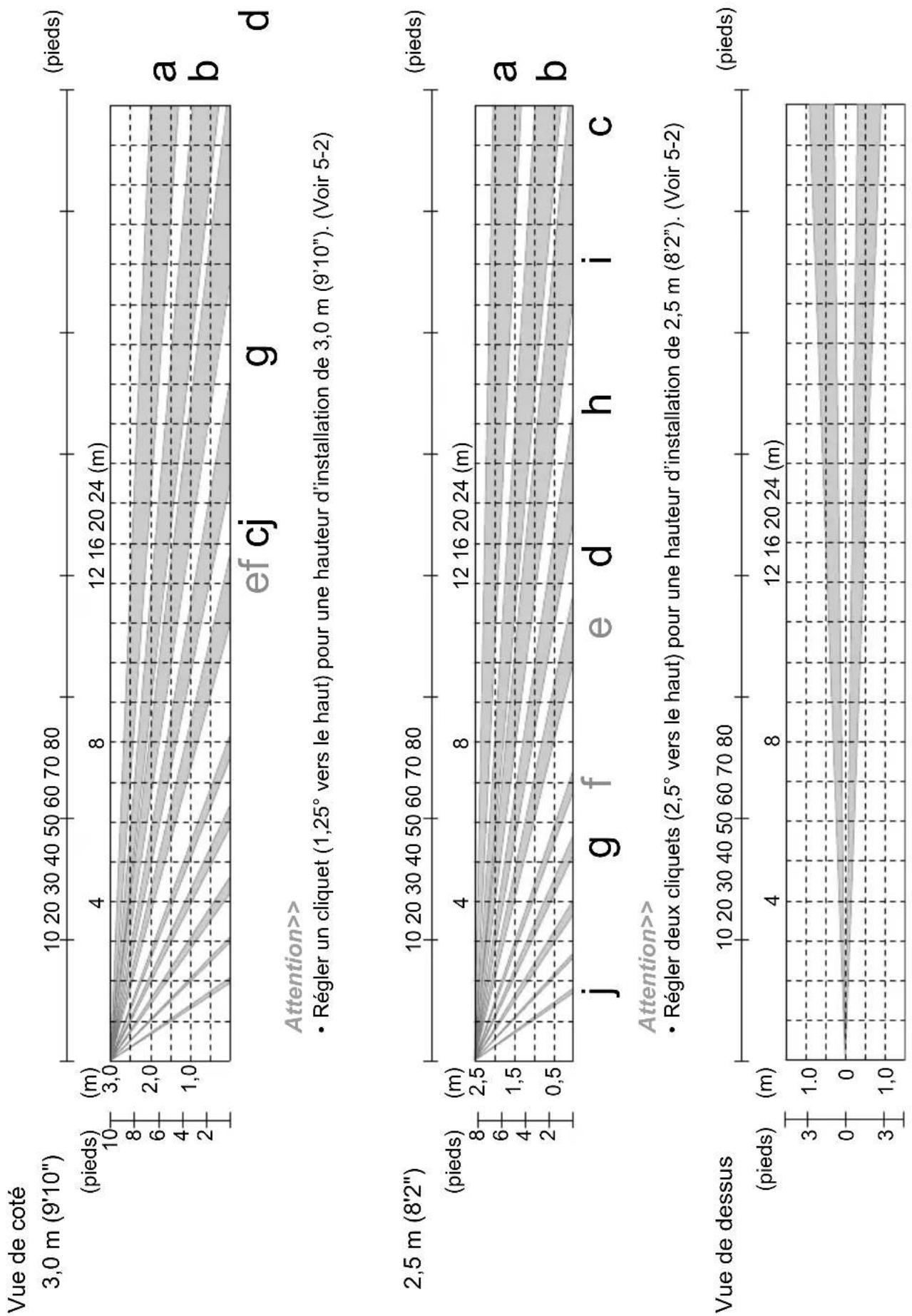

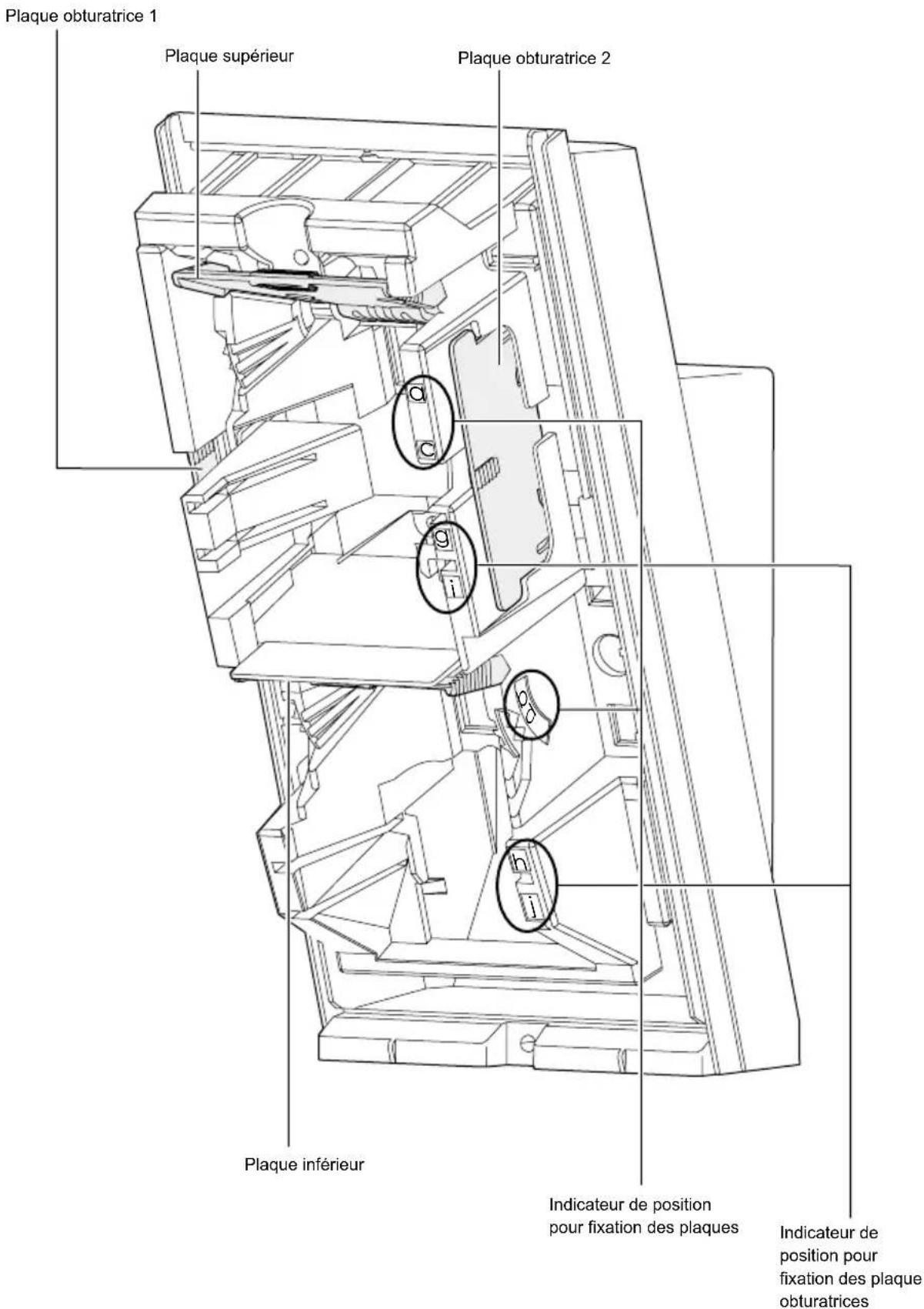

2-1 CONFIGURATION DE LA ZONE DE DETECTION

Plaque obturatrice 1 Plaque supérieur Plaque obturatrice 2 Plaque inférieur Indicateur de position pour fixation des plaques Indicateur de position pour fixation des plaque obturatrices

ZONE DE DETECTION (réglage d'usine)

2-2 REDUCTION DE LA ZONE DE DETECTION LONGUE DISTANCE

Pour régler la détection longue distance, positionner les plaques supérieur et inférieurde telle manière:

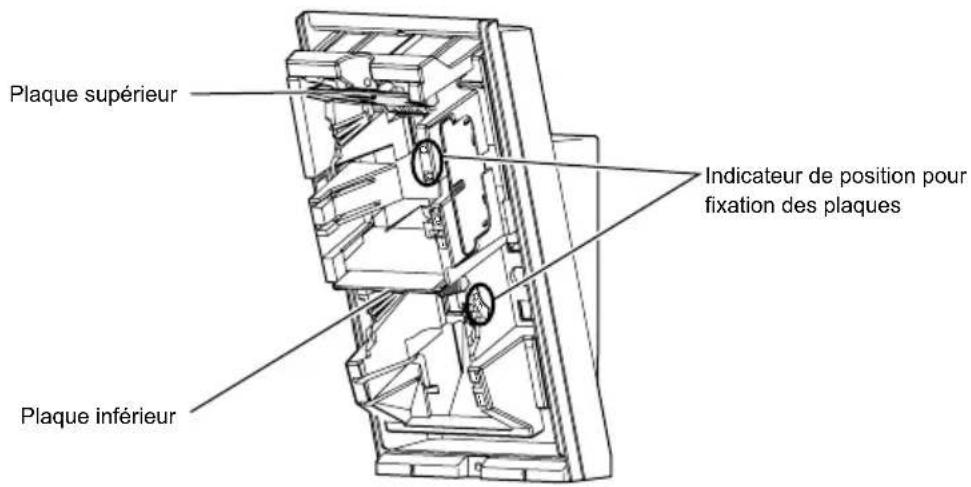

Plaque supérieur Indicateur de position pour fixation des plaques Plaque inférieur

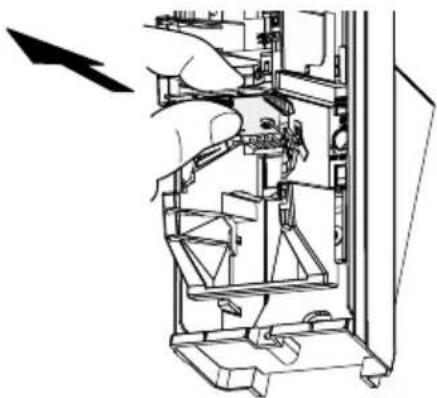

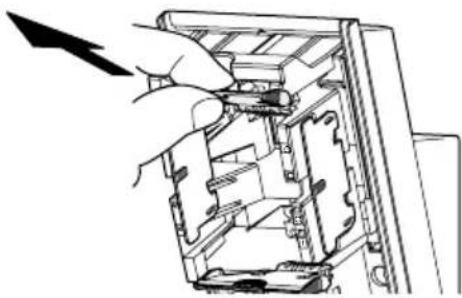

1 Tirer la plaque.

Si la plaque inférieur se trouve sur la position réglage d'usine, la faire glisser à l'aide du pouce.

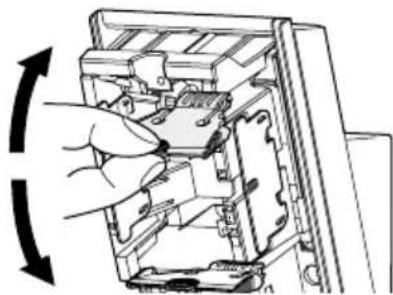

2 Déplacer la plaque jusqu'à la position correspondant à la distance de détection souhaitée.

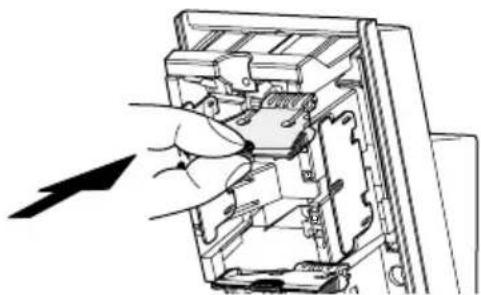

3 Appuyer sur la plaque jusqu'à ce qu'elle s'enclenche.

Réduction de la zone de détection longue distance PIR

Il est possible de limiter la distance de détection à l'aide d'une combinaison de position des plaques.

Le tableau situer ci-dessous sert à déterminer la position des plaques pour ajuster la distance de détection maximale souhaitée.

NOTE:

1. La distance varie en fonction des conditions de l'environnement.
2. Veiller à toujours effectuer un test de marche pour vérifier la distance de détection.

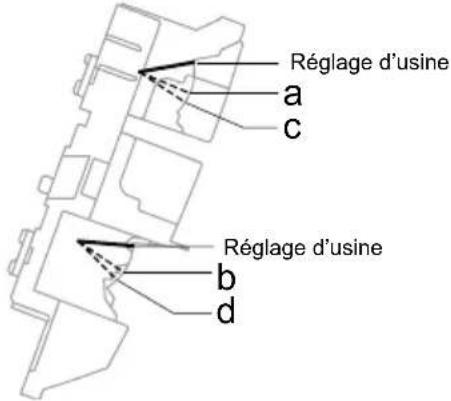

Réglage d'usine a c Réglage d'usine b d

Supérieur\Inférieur	Réglage d'usine	b	d
Réglage d'usine	24,0 m (80')	Hors disponible	Hors disponible
a	1 18,0 m (60')	2 13,0 m (42'8")	Hors disponible
c	Hors disponible	3 10.0 m (32'10")	4 6,5 m (22')

Note : Ne pas utiliser d'autres combinaisons que celles citées ci-dessous pour régler les plaques.

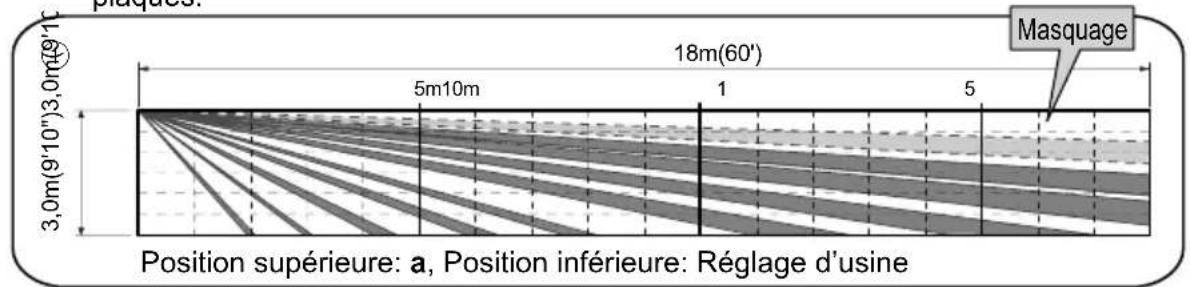

plaques: 3,0m(9'10") 3,0m(9'10') 5m10m 18m(60') 5 Masquage Position supérieure: a, Position inférieure: Réglage d'usine

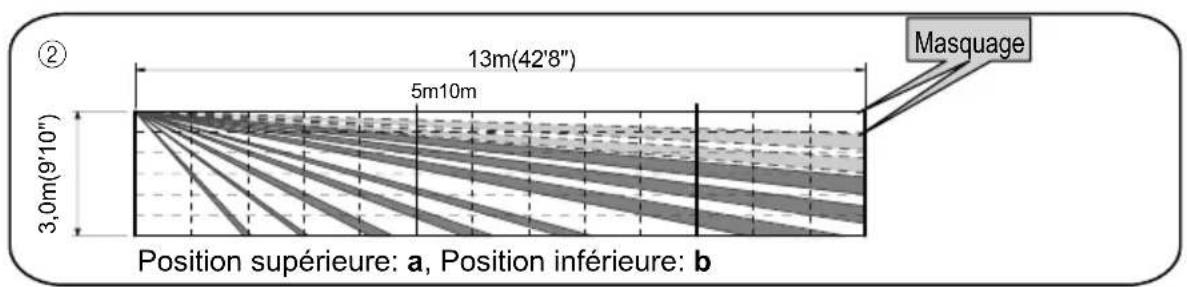

13m(42'8") 5m10m 3,0m(9'10") Position supérieure: a, Position inférieure: b Masquage

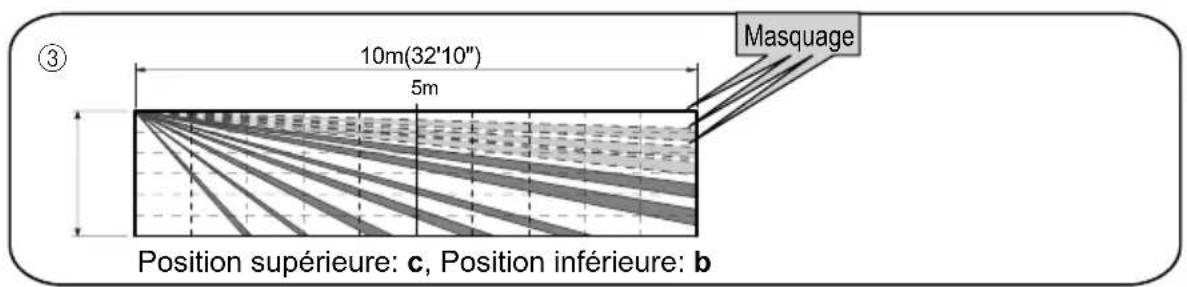

10m(32'10") 5m Masquage Position supérieure: c, Position inférieure: b

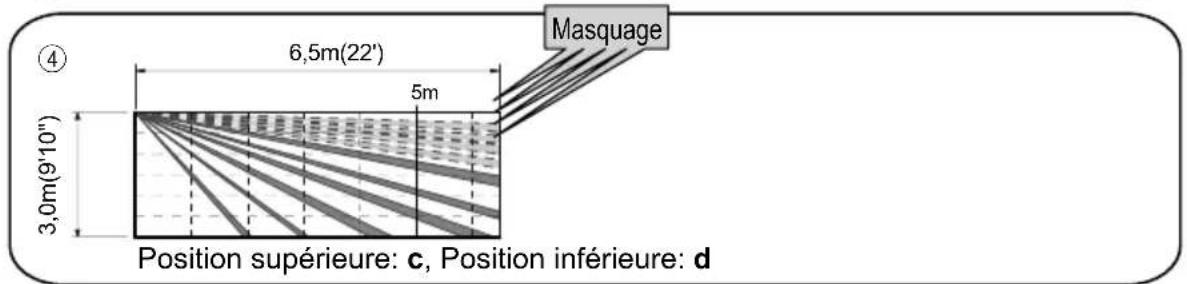

6,5m(22') 5m 3,0m(9'10") ④ Masquage Position supérieure: c, Position inférieure: d

2-3 REDUCTION DE LA ZONE DE DETECTION LONGUE DISTANCE

Pour régler la zone de détection courte distance, régler les plaque obturatrices supérieure et inférieure de la manière suivante:

Plaque obturatrice 1 Plaque obturatrice 2 * Les plaque obturatrices 1 et 2 sont identiques Indicateur de position pour fixation des plaque obturatrices

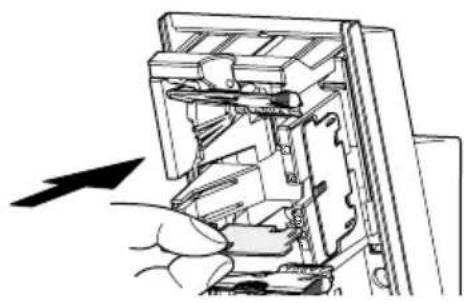

2 Insérer la/les plaque obturatrice(s) dans la position de distance de masquage souhaitée et vérifier qu'elle(s) soit/soient enclenchée(s).

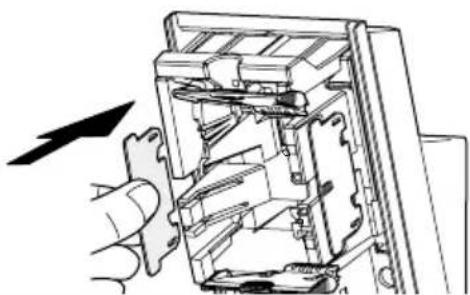

3 En cas de plaque obturatrice non utilisée, la placer dans la position de réserve.

Faire attention à ne pas égarer les plaque obturatrices.

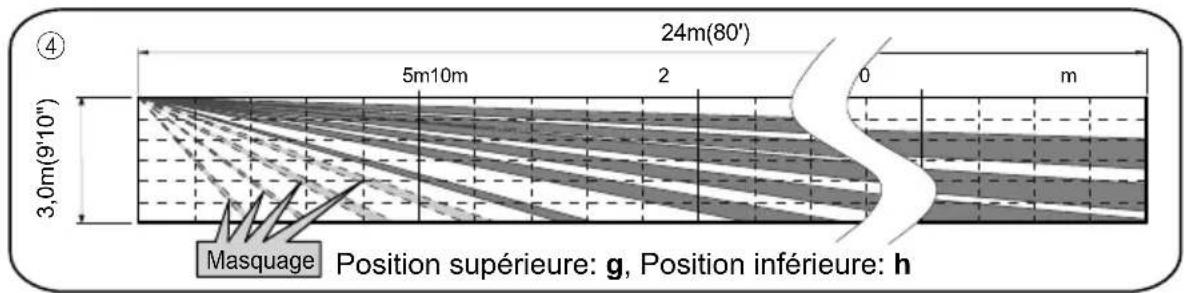

Désactivation de la zone de détection courte distance PIR

Le tableau situer ci-dessous sert à déterminer la position des plaque obturatrices pour ajuster la distance de détection maximale souhaitée.

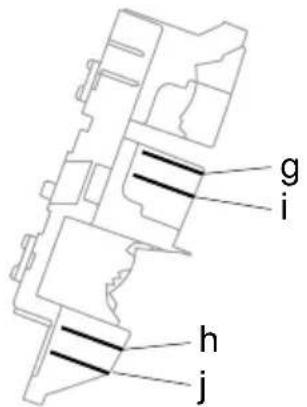

g i h j

Supérieur\Inférieur	Nonutilisé	j	h
Nonutilisé	Réglaged'usine	1	Horsdisponible
i	Horsdisponible	2	3
g	Horsdisponible	Horsdisponible	4

Note : Pour le réglage des plaque obturatrices, ne pas utiliser d'autres combinaisons que citées ci-dessous.

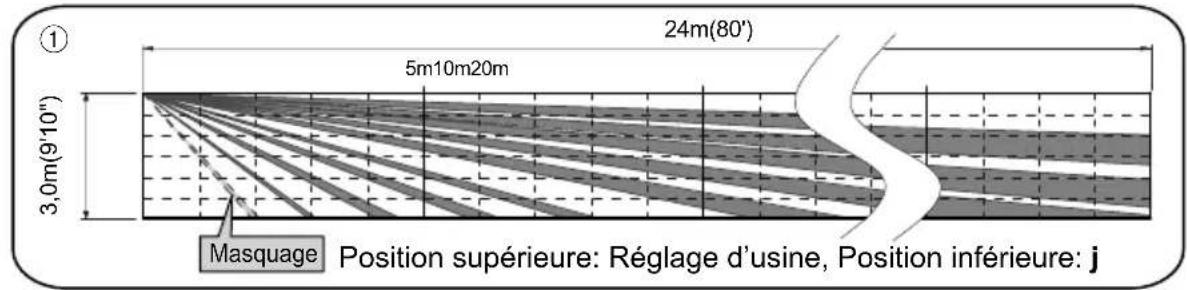

24m(80') 5m10m20m 3,0m(9'10") ① Masquage Position supérieure: Réglage d'usine, Position inférieure: j

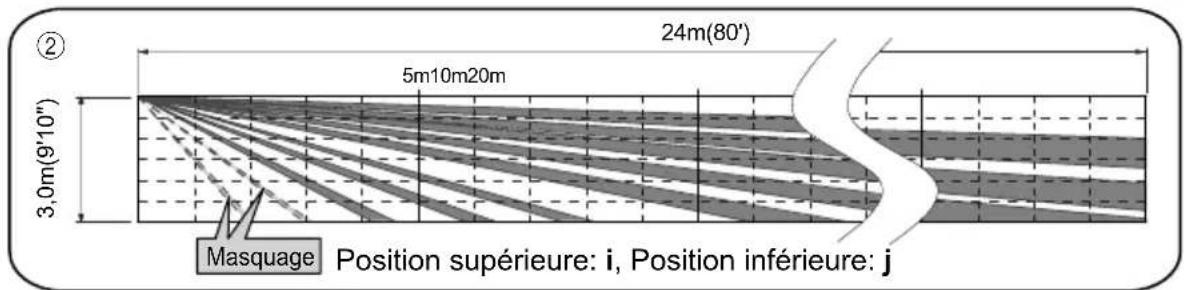

24m(80') 5m10m20m 3,0m(9'10") ② Masquage Position supérieure: i, Position inférieure: j

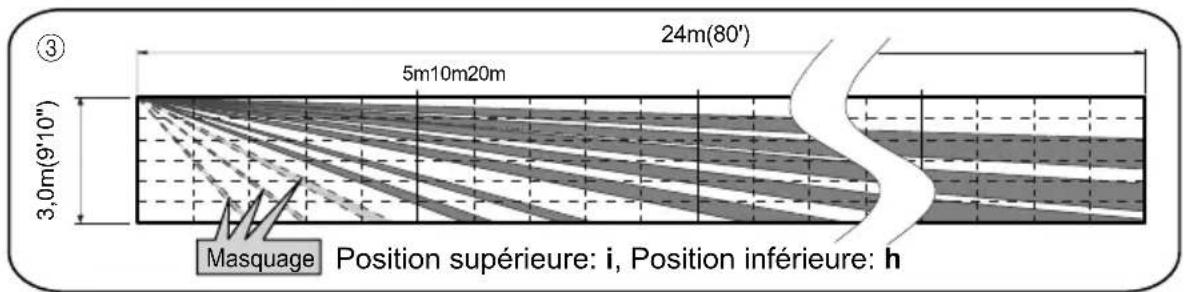

24m(80') 5m10m20m 3,0m(9'10") ③ Masquage Position supérieure: i, Position inférieure: h

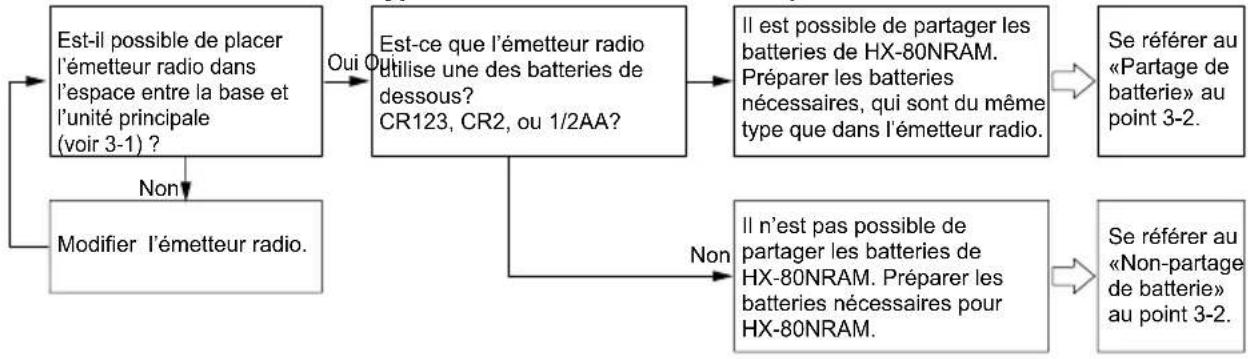

Pour utiliser HX-80NRAM, préparer les émetteurs radio et les batteries. Vérifier d'abord le schéma de procédé suivant:

• Taille de l'émetteur radio • Type de batterie • Référence • Préparation de la batterie


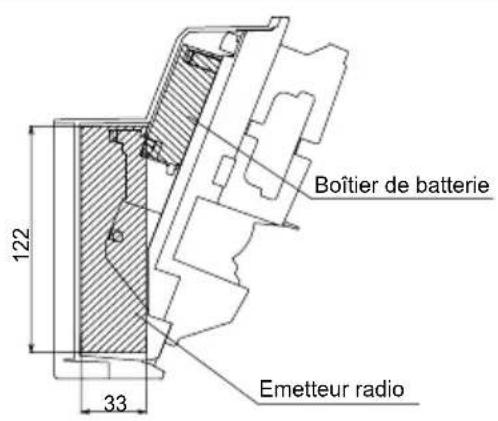

3-1 PREPARATION DE L'EMETTEUR RADIO

Les émetteurs radio peuvent être installés dans un des deux cas selon leur taille, comme indiqué ci-dessous.

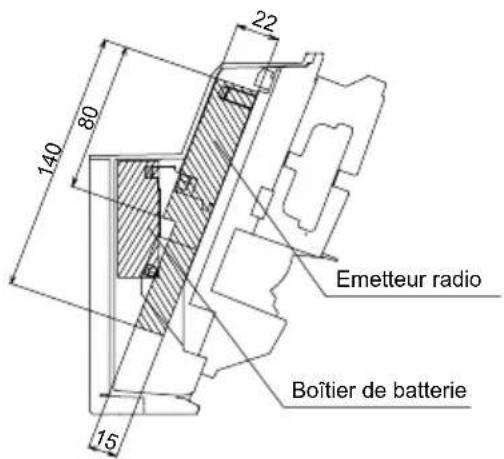

Cas 1) 122 × 50 × 33 mm Cas 2) 80 × 50 × 22 mm

Boîtier de batterie Emetteur radio 122 33

22 140 80 Emetteur radio Boîtier de batterie 15

3-2 PREPARATION DE LA BATTERIE

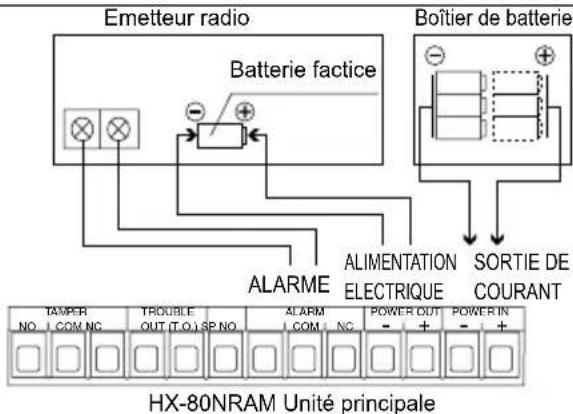

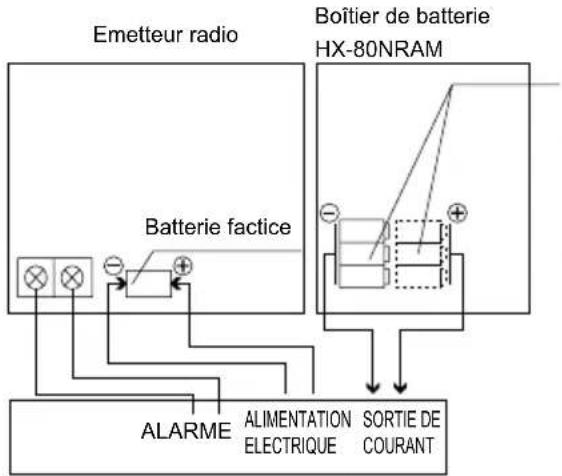

-Partage des batteries

(Se référer au point 4-1)

Il est possible d'alimenter HX-80NRAM et l'émetteur radio à partir du boîtier de batterie.

HX-80NRAM Unité principale

Le type de batterie sera le même que pour l'émetteur radio.

Type C	R123A CR	R2 1/2AA		1/2AA(*1)
Tension	3,0VDC 3,	0VDC 3,6	VDC	7,2VDC(*1)
Nombre de cellules à utiliser	3 cellules	3 cellules 3	cellules	6 cellules (*1)

*1: 3,6 VCC 1/2 AA batterie en série

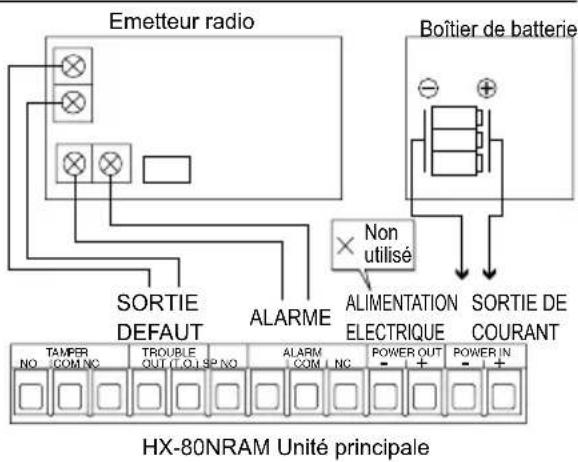

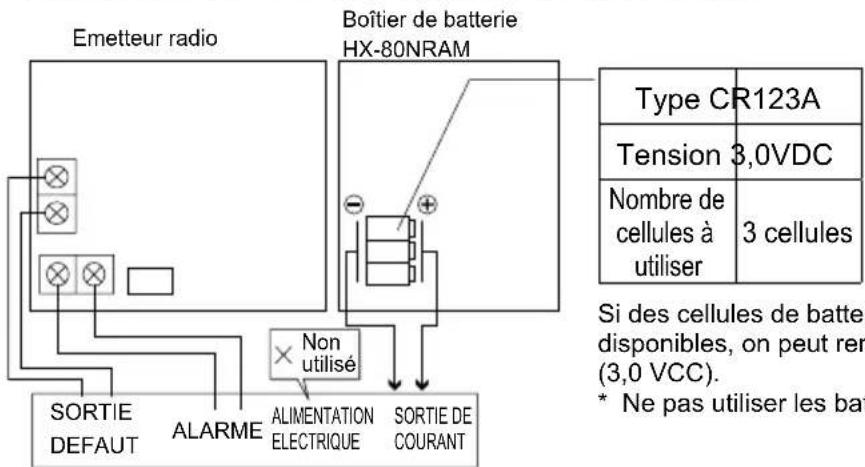

-Non-partage de batterie

(Se référer au point 4-1)

Séparer les batteries de HX-80NRAM de l'émetteur radio.

Emetteur radio Boîtier de batterie HX-80NRAM Type CR123A Tension 3,0VDC Nombre de cellules à utiliser 3 cellules Si des cellules de batter disponibles, on peut ren (3,0 VCC). * Ne pas utiliser les bat SORTIE DEFAULT ALARME ALIMENTATION ELECTRIQUE SORTIE DE COURANT

HX-80NRAM Unité principale

Type CR123A
Tension 3,0VDC
Nombre de cellules à utiliser	3 cellules

Si des cellules de batterie CR123A ne sont pas disponibles, on peut remplacer par trois batteries CR2 (3,0 VCC).

* Ne pas utiliser les batteries ou les fils.

4 INSTALLATION (BATTERIE ET EMETTEUR RADIO)

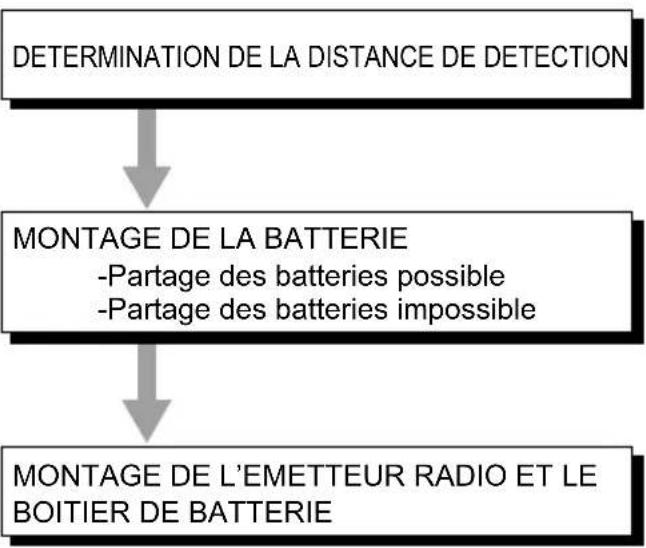

-Procédure d'installation

4-1 MONTAGE DE LA BATTERIE

-Partage des batteries possible

Avertissement

Ne pas utiliser des batteries de capacités différentes (par ex.: mélanger les batteries neuves et usagées) ou de fabricants et/ou de types différents. Le non respect de ce qui précède peut provoquer une explosion, une fuite d'électrolyte, une émission de gaz toxiques ou une autre conséquence dommageable aux personnes et aux biens.

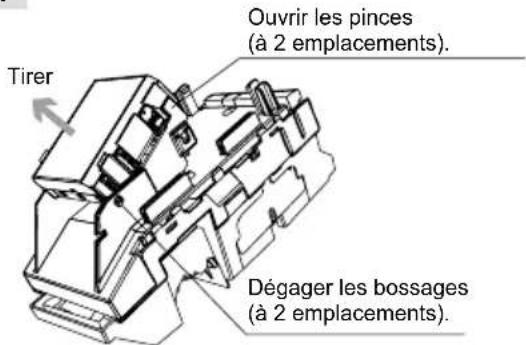

1 Enlever le boîtier de batterie.

Tirer Ouvrir les pinces (à 2 emplacements). Dégager les bossages (à 2 emplacements).

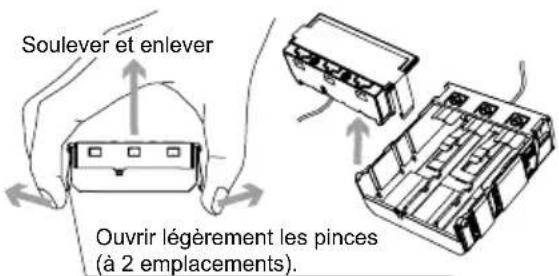

2 Enlever le couvercle du boîtier de batteries.

Soulever et enlever Ouvrir légèrement les pinces (à 2 emplacements).

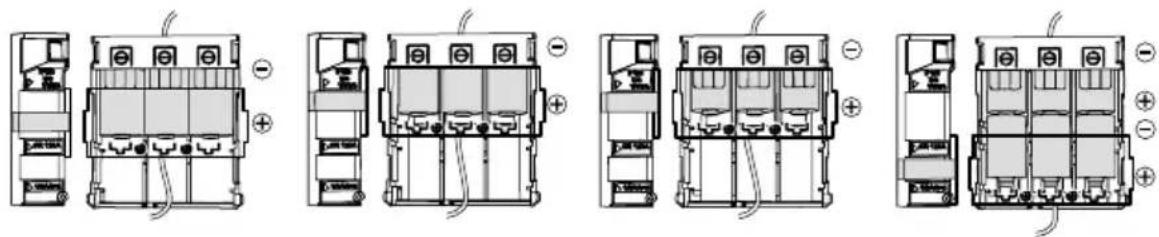

3 Monter les batteries et placer le couvercle dans la direction indiquée sur le côté du boîtier de batteries.

Saisir fermement le couvercle avec les pinces sur les côtés droite et gauche.

CR123A×3 (3,0VDC) 1/2AA×3 (3,6VDC) CR2×3 (3,0VDC) 1/2AA×6 (7,2VDC×3) (*1)

*1: 3,6 VDC 1/2 AA Batteries en séries.

Attention>>

Ne pas mettre en contact les extrémités des fils rouge et noir afin d'éviter un court circuit.

4 Ouvrir le couvercle de l'émetteur radio et retirer les batteries.

5 Placer le fil de batterie (inclus dans l'ensemble) et une batterie factice dans le boîtier de batterie de l'émetteur radio.

CR123A
CR2
1/2AA
1/2AA

FIL DE BATTERIE (rouge)

FIL DE BATTERIE (noir)

Batterie factice
* Tourner et couper la partie qui convient au type de batterie.

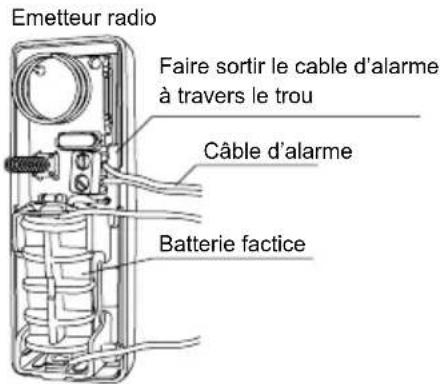

6 Connecter le câble d'alarme au l'émetteur radio et fermer le couvercle.

Emetteur radio Faire sortir le cable d'alarme à travers le trou Câble d'alarme Batterie factice

-Partage des batteries impossible

Placer 3 cellules de CR-123A (recommandé) ou CR2.

⚠ Avertissement

Ne pas utiliser des batteries de capacités différentes (par ex.: mélanger les batteries neuves et usagées) ou de fabricants et/ou de types différents. Le non respect de ce qui précède peut provoquer une explosion, une fuite d'électrolyte, une émission de gaz toxiques ou une autre conséquence dommageable aux personnes et aux biens.

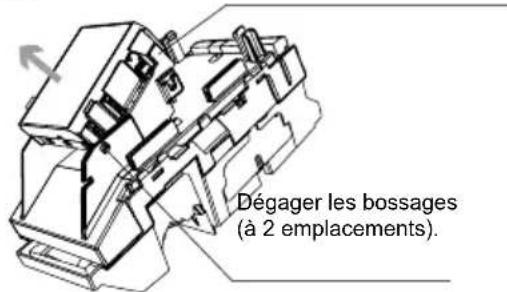

1 Enlever le boîtier de batterie de l'unité principale. Ouvrir les pinces

Tirer
Ouvrir les pinces (à 2 emplacements).

Dégager les bossages (à 2 emplacements).

2 Enlever le couvercle du boîtier de batteries.

Soulever et enlever Ouvrir légèrement les pinces (à 2 emplacements).

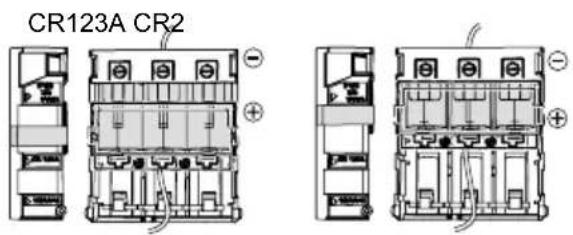

3 Après installation des batteries, vérifier le guide sur le coté et installer le couvercle. Saisir fermement le couvercle avec les pinces sur les cotés droite et gauche.

CR123A CR2 -

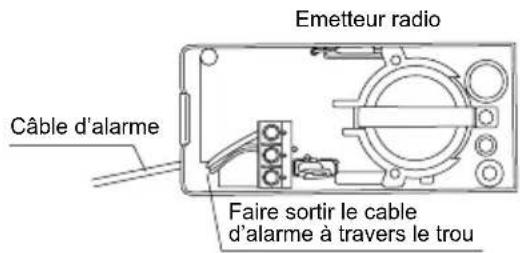

4 Connecter le câble d'alarme à l'émetteur radio et fermer le couvercle.

Emetteur radio Câble d'alarme Faire sortir le cable d'alarme à travers le trou

Attention>>

Ne pas mettre en contact les extrémités des fils rouge et noir afin d'éviter un court circuit.

4-2 MONTAGE DE L'EMETTEUR RADIO ET DU BOITIER DE BATTERIE

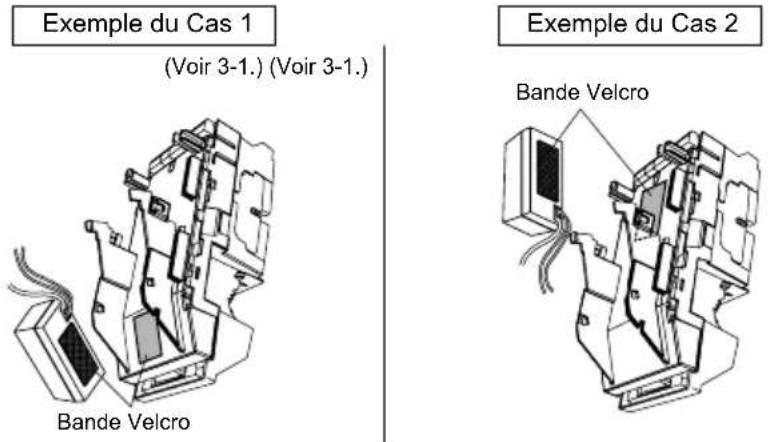

1 En utilisant une bande velcro (fournie), installer l'émetteur radio à l'unité principale.

(Voir 3-1.) (Voir 3-1.)

2 Connecter le câble d'alarme au bornier de l'unité principale.

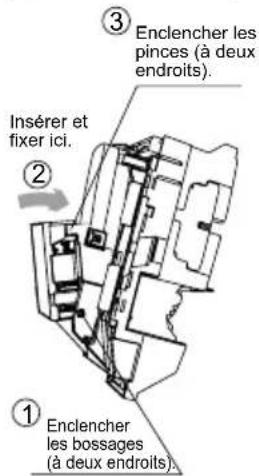

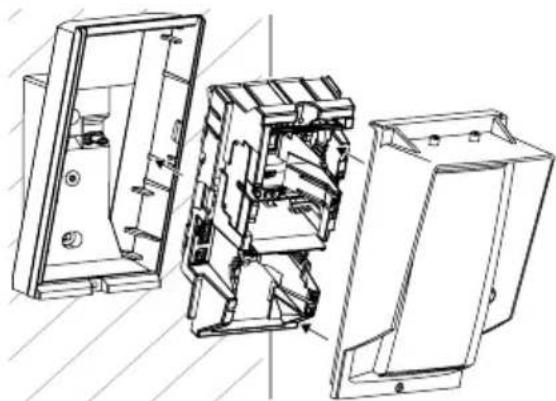

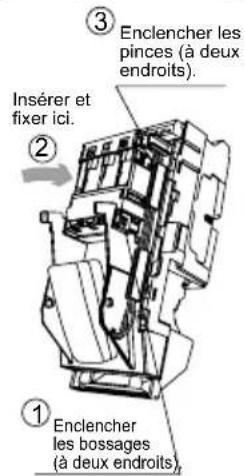

3 Installer le boîtier de batterie dans l'unité principale et connecter les bons fils au bornier. (voir câblage en 5-4.)

Exemple du Cas 1 Exemple du Cas 2

① Enclencher les bossages (à deux endroits) ② Insérer et fixer ici. ③ Enclencher les pinces (à deux endroits).

① Enclencher les bossages (à deux endroits). ② Insérer et fixer ici. ③ Enclencher les pinces (à deux endroits).

Attention>>

Fixer les fils de batteries et le câble d'alarme dans les rainures tel qu'indiqué dans le schéma. Couper l'excès des câbles à la longueur nécessaire. Les fils dépassant risquent de se coincer par la base.

5 INSTALLATION (ROTULE ET UNITE PRINCIPALE)

Utiliser la rotule pour une utilisation normale. L'unité peut être installée directement au mur, sans rotule, si les trois conditions suivantes sont rassemblées:

La hauteur du montage est inférieure à 3 m (9'10").

Un réglage horizontal n'est pas nécessaire.

Le sol est nivelé.

5-1 INSTALLATION AVEC ROTULE

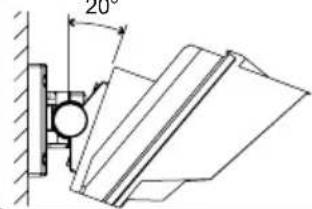

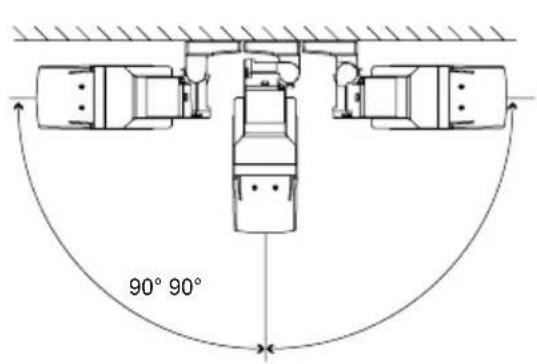

L'utilisation de la rotule permet le réglage horizontal de plus/moins 90 degrés. Si le sol est inégal et donc non parallèle à la base de l'unité, on peut régler l'unité verticalement de plus/moins 20 degrés.

90° 90°

Ne pas modifier la distance de détection à l'aide de la rotule. Utiliser les plaques et les plaque obturatrices pour ajuster la distance de détection.

20°

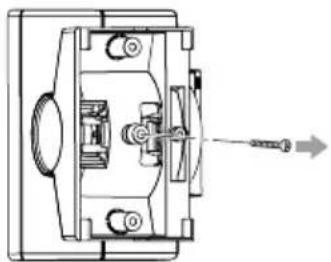

1 Enlever la vis de blocage haut-bas.

2 Pousser l'appui de couvercle de puits tout droit pour retirer le couvercle de puits.

Couvercle de puits Appui de couvercle de puits Appuyer avec un outil adapté, e.g. un petit tournevis.

3 Desserrer les vis de réglage de deux tours.

Vis de réglage Attention>> Ne pas trop desserrer les vis. Les vis se sépareraient de l'unité.

4 Déterminer la direction horizontale (gauche ou droite) du détecteur avant de fixer la rotule au mur.

Vers la droite Vers la gauche

5 Défoncer le pré-perçage de câble et de la vis de blocage pour le support.

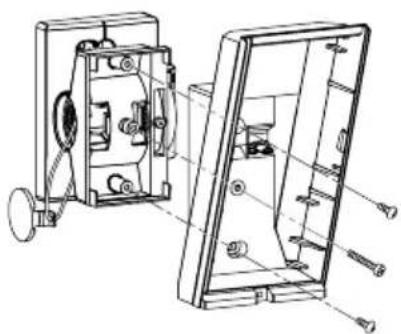

6 Faire passer le câble à travers le pré-perçage de la base et installer la base à la rotule.

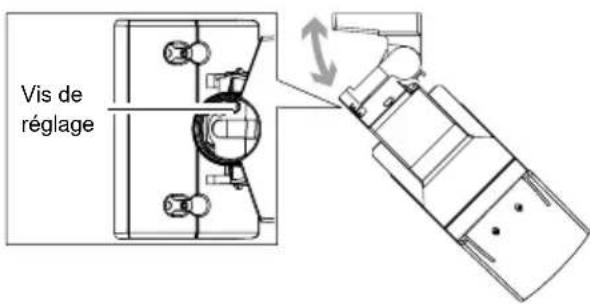

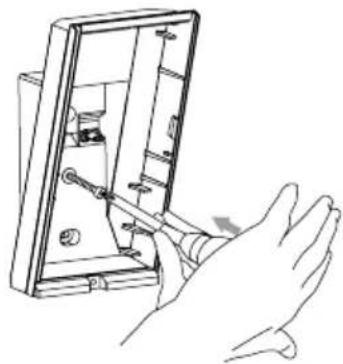

7 Serrer la vis de réglage dans le sens horaire.

Vis de réglage

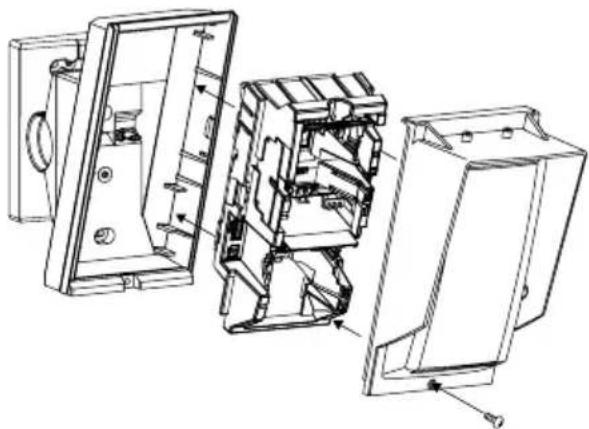

8 Connecter au bornier et fixer l'unité principale et la lentille à la base.

10 Renlever le couvercle et l'unité principale pour serrer la vis de blocage, et remettre l'unité principale et le couvercle sur la base.

11 Mettre le couvercle de puits à sa place.

5-2 REGLAGE DE L'ANGLE VERTICAL

Pour obtenir une meilleure performance, installer le détecteur parallèle au sol. Choisir la distance de détection souhaitée et régler les positions des plaques et plaque obturatrices. Explication détaillée en 2-2 et 2-3.

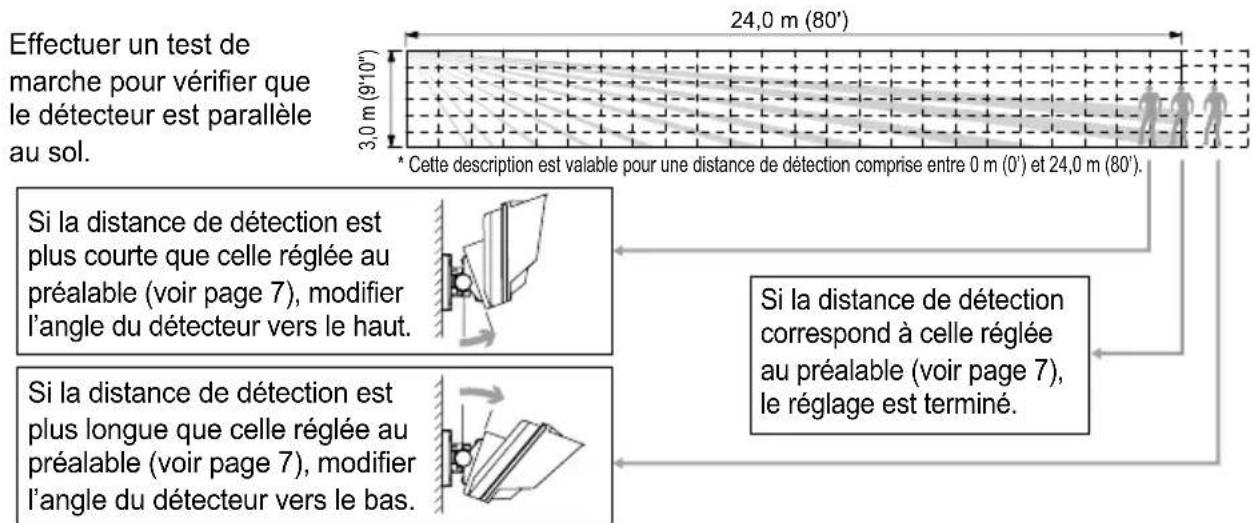

Effectuer un test de marche pour vérifier que le détecteur est parallèle au sol. 24,0 m (80') 3,0 m (9'10") * Cette description est valable pour une distance de détection comprise entre 0 m (0') et 24,0 m (80'). Si la distance de détection est plus courte que celle réglée au préalable (voir page 7), modifier l'angle du détecteur vers le haut. Si la distance de détection est plus longue que celle réglée au préalable (voir page 7), modifier l'angle du détecteur vers le bas. Si la distance de détection correspond à celle réglée au préalable (voir page 7), le réglage est terminé.

Attention>>

Si la base de l'unité est déjà parallèle au sol, ne pas modifier la distance de détection en • inclinant l'unité vers le haut ou le bas. (Voir 5-1 pour détails).

Exemple (le sol est nivelé) 0 degré correspond à l'origine.

Ajuster de 2 cliquets (2,5 degrés vers le —— haut) pour 2,5 m (8'2") de hauteur d'installation.

Ajuster de 1 cliquet (1,25 degrés vers le haut) pour 3,0 m (9'10") de hauteur d'installation. —

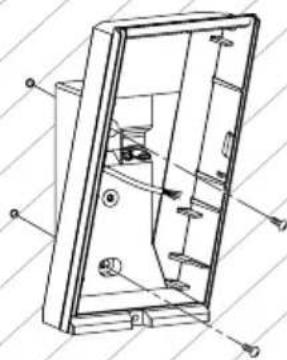

1 Fixer la base au mur.

2 Placer l'unité principale dans la base.

*1: Bornes AUTOPROTECTION à raccorder à une boucle de supervision de 24 heures.

-Partage des batteries

Emetteur radio Batterie factice Boîtier de batterie ALARME ALIMENTATION ÉLECTRIQUE SORTIE DE COURANT TAMPER NO 1 COM NC TROUBLE OUT (T.O.) SP NO ALARM COM NC POWER OUT - + POWER IN HX-80NRAM Unité principale

-Partage des batteries impossible

Utiliser un émetteur radio avec deux entrées • et connecter une des entrées au câblage d'alarme et l'autre au câblage défaut du HX-80NRAM.

NOTE: Si l'émetteur radio a une entrée à batterie faible, le raccorder au câblage défaut.

Utiliser 2 petits émetteurs radio et connecter • l'un au câblage d'alarme et l'autre au câblage défaut (la taille des émetteurs radio doit être suffisamment petite pour entrer dans les espaces internes de HX-80NRAM (A/B).

Emetteur radio Boîtier de batterie SORTIE DEFAULT ALARME Non utilisé ALIMENTATION ELECTRIQUE SORTIE DE COURANT TAMPER COM NC TROUBLE OUT / T.O.I SP NO ALARM COM NC POWER OUT POWER IN HX-80NRAM Unité principale

5-5 AUTOPROTECTION DU MUR (OPTION)

Un commutateur magnétique peut être monté pour l'autoprotection du mur.

Un espace pour l'installation du commutateur magnétique est disponible au dos de l'unité principale et de la rotule.

Taille maximum d'un commutateur magnétique utilisable: D 9 mm (0,35") × W 40 mm (1.57") × H 9 mm (0.35").

Le commutateur magnétique n'est pas fourni.

Unité principale

Emplacement pour l'installation du commutateur magnétique (côté mur)

Emplacement pour

l'installation du commutateur

magnétique (côté base)

Rotule

Trou câblage

Emplacement pour l'installation du commutateur magnétique (côté rotule)

Emplacement pour

l'installation du

commutateur magnétique (côté mur)

-CABLAGE
Emetteur radio

Commutateur magnétique TAMPER NO COM L N TROUBLE OUT (TC)

HX-80NRAM Unité principale

-Installation

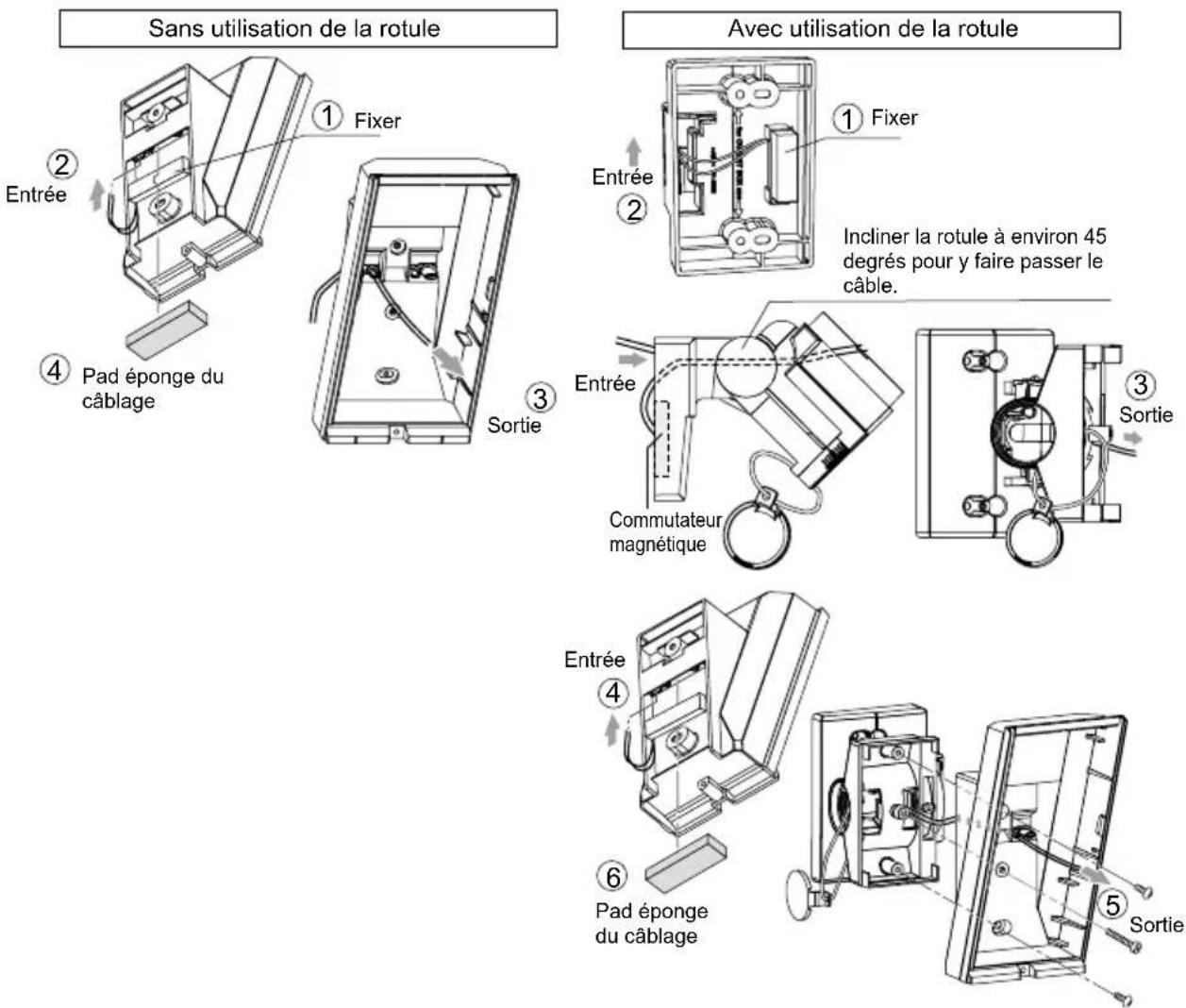

1 Installer le commutateur magnétique (côté mur) au mur. Se servir du modèle d'emplacement pour l'installation présent au dos de l'emballage du produit pour déterminer l'emplacement de l'installation.

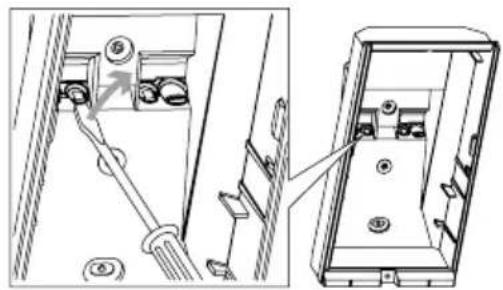

2 Défoncer le pré-perçage du câblage à l'aide d'un outil adapté, e.g. un petit tournevis.

3 Installer l'autre partie du commutateur magnétique au dos de l'unité principale ou de la rotule. Tirer les câbles à travers les pré-perçages.

Sans utilisation de la rotule Avec utilisation de la rotule ① Fixer ② Entrée ③ Sortie ④ Pad éponge du câblage ⑤ Sortie ⑥ Pad éponge du câblage Incliner la rotule à environ 45 degrés pour y faire passer le câble. Entrée Commutateur magnétique Entrée Fixer

4 Installer la rotule et l'unité principale à la surface murale.

5 Raccorder le câble du commutateur magnétique au bornier d'autoprotection de l'unité principale et au bornier de l'emetteur radio.

6

TEST DE MARCHE

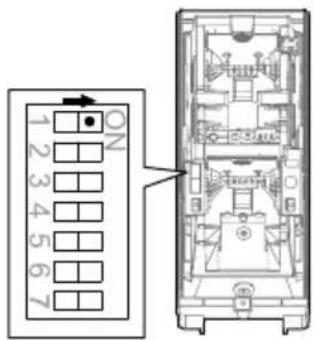

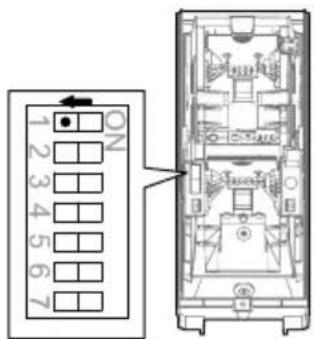

1 Positionner l'interrupteur DIP 1 (mode de test de marche) sur ON (Test).

ON 1 2 3 4 5 6 7

Note>>

• La position de l'interrupteur sur ON (TEST) correspond au réglage d'usine.

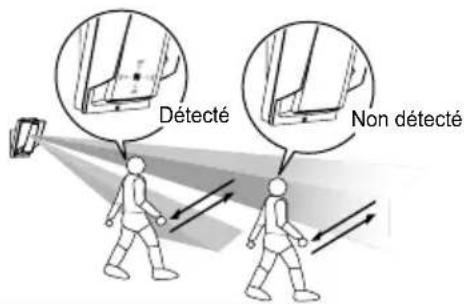

2 Vérifier qu'un objet est détecté dans la zone de détection testée. L'installation est réussie si la LED s'allume 2 secondes après qu'une personne marche dans la zone de détection.

Détecté Non détecté

Note>>

Pour le test de marche, se déplacer à plus de 1m (3'3") du détecteur.

3 Si la LED ne nécessite pas d'être allumée en permanence, positionner l'interrupteur DIP 1 (mode de test de marche) sur OFF (NORM.).

1 2 3 4 5 6 7 ON

7 REGLAGE

PIR 1 (Ne pas toucher) Interrupteur DIP 1. MODE TEST DE MARCHE 2. MINUTERIE D'ECONOMIE DE BATTERIE 3. INTERRUPTEUR D'IMMUNITE 4. TYPE DE SORTIE DEFAULT 5. SIGNAL BATTERIE BASSE 6. LED ON/OFF 7. PIR AND/OR Sélecteur de SENSIBILITE PIR PIR SENSE. PIR 2 (Ne pas toucher) SHORT LONG M NW SENS. LI STD OFF AM SENS. Sélecteur de SENSIBILITE ANTI-MASQUAGE

1 ON 2 3 4 5 6 7 NORM. ↔ TEST

POSITION FONCTION
TEST(réglage d’usine)	LED s’allume au moment de la détection sans tenir • compte du DIP SW 6.(s’allume pour tout réglage du LED ON/OFF (DIP SW 6, voir p24).L’alarme se déclenchera à la détection sans tenir • compte de DIP SW 2.
NORM.	Fonctionnement normal. (mode économie de la batterie.)• LED est éteint. (Quand le LED ON/OFF est sur OFF.)•

Attention>>

Après la fin du test de marche, toujours régler l'unité en position NORM pour le fonctionnement. L'utilisation de l'unité en mode TEST abrège la vie des batteries.

-MINUTERIE D'ECONOMIE DE BATTERIE

Interrupteur DIP

2

ON 1 2 3 4 5 6 7 120s←→5s

Même en cas de détection continue, l'alarme ne se produit qu'une fois à intervalle régulier pour économiser la vie de la batterie.

POSITION FONCTION
120s(réglaged’usine)	120 secondes.
5s 5 secondes.

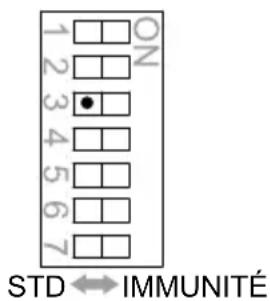

-INTERRUPTEUR D'IMMUNITE Interrupteur DIP

3

ON 1 2 3 4 5 6 7 STD ↔ IMMUNITÉ

POSITION FONCTION
STD(réglage d’usine)	La fonction d’immunité n’est pas activée.
IMMUNITÉ	La fonction d’immunité est activée. À utiliser dans un environnement hostile (e.g. ondulation des végétaux).

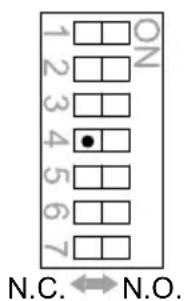

-TYPE DE SORTIE DEFAULT Interrupteur DIP

4

1 2 3 4 5 6 7 ON N.C. ↔ N.O.

Sélectionner la sortie de point de contact avec la BORNE DE SORTIE DÉFAUT.

POSITION FONCTION
N.C. (réglage d’usine)	Le signal N.C. est en sortie de la BORNE DE SORTIE DE DEFAULT.
N.O.	Le signal N.O. est en sortie de la BORNE DE SORTIE DE DEFAULT.

Sortie de signal de défaut >>

Le signal de défaut est émis à intervalles réguliers lorsque le dysfonctionnement continue un certain temps.

- SORTIE ANTI MASQUAGE

Lorsqu'un objet est placé à proximité de la lentille, pendant plus de 180 secondes, le circuit IR d'Anti-Masquage sera activé et il produira un signal d'erreur. La sortie Anti-Masquage sera automatiquement remise à zéro environ une minute après l'enlèvement de l'objet de masquage.

- SORTIE BATTERIE FAIBLE (quand DIP SW 5/ SIGNAL BATTERIE BASSE est sur ON.)

Quand la capacité de la batterie devient faible, l'unité émet automatiquement des transmissions de durée fixe pour attirer l'attention.

Quand le SIGNAL BATTERIE BASSE est émis, la fonction Anti-Masquage est désactivée pour prolonger la vie de la batterie.

Remplacer toutes les batteries par des neuves lorsque le SIGNAL BATTERIE BASSE est émis.

⚠️ Avertissement

Ne pas utiliser des batteries de capacités différentes (par ex.: mélanger les batteries neuves et usagées) ou de fabricants et/ou de types différents. Le non respect de ce qui précède peut provoquer une explosion, une fuite d'électrolyte, une émission de gaz toxiques ou une autre conséquence dommageable aux personnes et aux biens.

-SIGNAL BATTERIE BASSE Interrupteur DIP

5

1 ON 2 3 4 5 6 7 OFF←→ ON

POSITION FONCTION
OFF(réglage d'usine)	Le signal batterie basse n'est pas opérationnel.
ON	Le signal batterie basse est émis à la BORNE SORTIE DEFAULT.

-LED ON/OFF Interrupteur DIP

6

1 ON 2 3 4 5 6 7 OFF←→ON

POSITION FONCTION
OFF(réglage d’usine)	La LED ne s’allume pas même en cas de détection.
ON La LED	D s’allume quand quelqu’un est détecté.

Le mode OR aux lieux qui exigent plus de la détectabilité que de la tolérance de l'alarme factice tel que le contrôle de la lumière et l'activation de la caméra.

POSITION FONCTION
AND(réglage d’usine)	L’alarme s’enclenche quand PIR1 et PIR2 détectent un objet.
OR	L’alarme s’enclenche quand PIR1 ou PIR 2 détecte un objet. Sélectionner le mode OR rallonge la longueur de détection par rapport au mode AND. Le mode OR nécessite un test de marche pour régler la distance de détection. Le réglage nécessaire s’effectue par un ajustement de l’angle de la rotule.

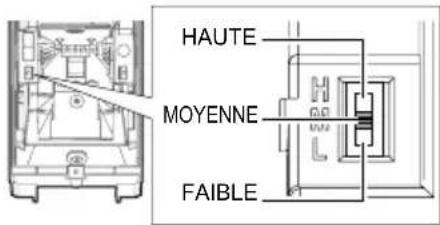

-SENSIBILITE PIR Sélecteur de SENSIBILITE PIR

HAUTE MOYENNE FAIBLE

POSITION FONCTION
HAUTE Sensibilité élevée
MOYENNE(réglage d’usine)	Sensibilité moyenne
FAIBLE Sensibilité faible

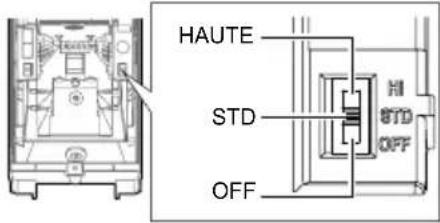

-SENSIBILITE ANTI-MASQUAGE

Sélecteur de SENSIBILITE ANTI-MASQUAGE

HAUTE STD OFF HI STD OFF

POSITION FONCTION
HAUTE Sensibilité élevée
STD(réglage d’usine)	Sensibilité normale
OFF OFF	Désactivé

Attention>>

Après avoir fermé le couvercle, ne laisser aucun objet à moins d'un mètre de l'unité.

8

VOYANT LED

LED rouge

Clignote Lumière OFF

CONDITION DE DETECTION		INDICATEUR LED (ROUGE UNIQUEMENT)
Période de chauffe		Clignote pendant environ 60 secondes.
Alarme		Lumière pendant 2 secondes.
Sortie défaut	Boot de l’Anti-Masquage(Démarrage Anti-Masquage)	Clignote 2 fois puis s’éteint pendant 5 secondes. Mouvement répété.
	Détection de masquage	Clignote 3 fois puis s’éteint pendant 3 secondes. Mouvement répété pendant 180 secondes.
	Sortie batterie faible	Clignote 4 fois puis s’éteint pendant 3 secondes. Mouvement répété.

Note>>

Pour distinguer une sortie défaut due à une batterie faible, la LED de batterie faible s'allume quand le couvercle est ouvert même si le LED ON/OFF (DIP SW 6, voir 7) est réglé sur OFF.

9-1 SPECIFICATIONS

Modèle HX-80NRAM
Méthode de détection	Infrarouge passif
Couverture PIR 24,0 m × 2,0 m (80' × 6'7") de largeur/20 zones
Distances limites PIR	6,5 m, 10,0 m, 13,0 m, 18,0 m (22', 33', 42', 59')
Vitesse détectable 0,3 m/s – 1,5 m/s (1'/s – 4'11"/s)
Sensibilité 2,0°C (3,6°F) à 0,6 m/s
Alimentation	3 – 7,2 V CC Batterie Lithium (CR123A × 3, CR2 × 3, 1/2AA × 3, 1/2AA × 6)
Tension de fonctionnement	2,5 – 9 V DC
Consommation de courant	30 μ A (en stand-by) / 4 mA (max.) à 3 V DC
Période d'alarme 2,0 plus/moins 1,0 sec.
Période de chauff Approx. 90 sec. (la LED clignote)
Sortie alarme Contact sec forme C 10 V DC 0,01A (max.)
Sortie défaut	N.C./N.O. Interrupteur semi-conducteur sélectionnable 10 V DC 0,01 A (max.)
Sortie autoprotection	Contact sec forme C Interrupteur semi-conducteur 10 V DC 0,01A (max.)
Indications LED	En fonction: Lorsque l'interrupteur DIP 1 (MODE DE TEST DE MARCHE) ou l'interrupteur DIP 4 (LED) est sur ON Hors fonction: En fonctionnement normal Allumée/Clignotante: Préparation, Alarme, Défaut, Batterie Basse
Interférences RF Pas d'alarme 10 V/m
Température de fonctionnement	-20 – +60°C (-4 – +140°F)
Humidité 95% max.
Etanchéité IP55
Montage Sur mur
Hauteur de montage	2,5 – 3,0 m (8'2" – 9'10")
Rotule d'ajustement	Vertical: ±20° Horizontal: ±95°
Poids 780 g (27,5 oz.)
Accessoires	Rotule, Vis (4 × 20 mm) × 4, Bandes Velcro × 2, Cable d'alarme, Fils de batterie× 2, Batterie factice

*Les spécifications et le design peuvent être modifiés sans préavis.

Avec la rotule 286 (11,26") 93 (3,66") 197,5 (7,78") Unité: mm (pouce)

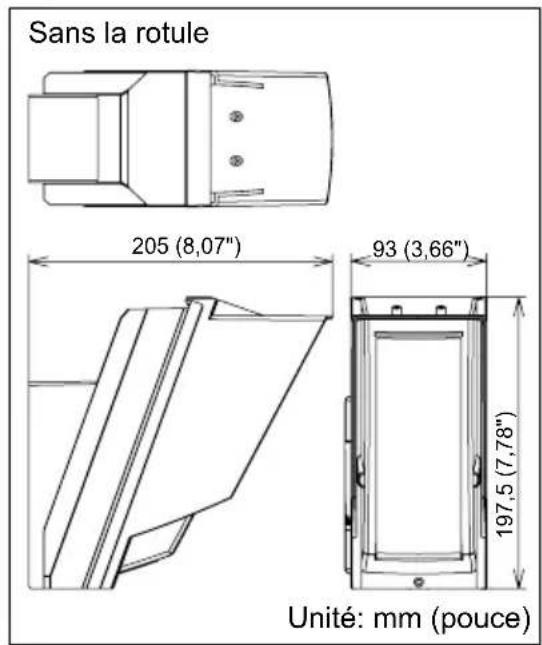

Sans la rotule 205 (8,07") 93 (3,66") 197,5 (7,78") Unité: mm (pouce)

Les modèles HX-80N n'étant qu'une partie d'un système complexe, nous ne pouvons pas accepter de responsabilité complète pour tout dommage ou autre conséquence suite à une intrusion.

Cet ensemble est conçu pour détecter l'intrusion et commander une centrale d'alarme. Le détecteur étant un système d'alarme complet, le constructeur ne peut être tenu pour responsable en cas de vol ou d'effraction. Ce produit est conforme à la directive EMC 2004/108/EC.

Pour une indication approximative de durée de remplacement de batteries, entrez le type de batterie et la date de la première utilisation.

Type de batterie ____

Date (Année/Mois) ____

OPTEX

OPTEX CO., LTD. (JAPAN)
