MODE D'EMPLOI WDF518SAAW WHIRLPOOL

• Instructionsd'installation p. 6
• P réparer l 'ouverture de l'ar moire à l'aide des racc ords de s ervice exi stants p. 6
• P réparer l 'ouverture de l'ar moire lor squ'il n'existe pas de raccord de s er vice p. 7
• P réparer l e lav e-vaissell e p. 9
• Effectuerleraccordementélectrique p. 11
• Raccorderàl'alimentationeneau p. 12
• R accorder au disp ositif de vidan ge p. 13
• Fixer le lave-vaisselle dans l'ouverture del'armoire Sécurité du lave-vaisselle Votre s écurité et celle des autres est très import ante. Dans ce manue let sur votr e ap pareil, nous fournis sons de nom breux mess ages i mport ants de sécur ité. Lis ez et respe ctez toujou rs tous l esm essag es de sécuri té. Ceci est le s ymbole d'aler te de s écurité. Ce s ymbo le met en garde contre les risque s potentiel s qui pe uvent vous tuer ou v ous blesser, vous ou d'autr es personne s. Touslesmessagesdesécuritésuiventlesymboled'alertedesécuritéoulemot«DANGER»ou «AVERTISSEMENT ». Ces mo ts signifie nt : DAN GER AVERTISSEMENT Vous pourriezêtre tué ougravement blessé si vousne respectez pas im médi atement les consignes. Vous pourriezêtre tué ou gravement blessé si vousne re spectez pas lesconsignes. To us l es mess ages de sécu rité indiquent le ris que poten tiel, vou s disen tco mment r édui re la probabilit é de bl essure et c e qui pe ut ar rive r si les co nsign es ne sont p as respectée s. AV ERTISSEMENT Risque de basculement N'utilisez pas le lave-vais selle tant qu'il n'est pas c omp lète ment ins tall é. N'appuyez pas sur la porte ouve rte. Celap ourrait entraî ner des blessures gr aves ou de s coupures. Vous devez : Ouvrir dou cement la po rte du lave-vaisselle pendant que quelqu'un saisit l'arrière du lave-vaisselle. Retirer les matériaux d'expédition, le tuyau de vidan ge et le bâti inférieur. Fermer la porte du lave- vaisselle e t vous assurer qu'elle soit verrouillée. Respecter tous les codes et règlements en vigu eur. In staller ce lav e-vaisselle c onformémen t à ces consignes. L'installation doit ê tre effe ctuée par un technicien d e serv ice qualifié. Le lave-vaisselle doit ê tre ins tallé conformément à tous les codes et règlem ents nat ionaux et l ocaux en matière d 'électr icité et de p lomberie. 2Configuration requise pour l'installation Outils et pièces Rass emblez le s pi èc es et o utils r equis av ant d e commence r l'in stall at ion. Toutes les insta llations Outils né cessaires : Configuration requise pour l'emplacement N'insta llez pas les conduites d e vida nge, l es condu ites d'eau ou le câbl age é lectri que à un e ndroit où il s pe uvent interférer avec ou touch er les mote urs ou les pieds d u lav e-vaissel le. L'emplacementd'installation dulave-vaisselle doit disposer d'un dégageme nt entre les m oteurs et le p lancher. Les m ote urs ne doivent pas toucher le planch er. Tour ne vis Ph illips Tour ne vis à lamep late Ruban ou règle àmesurer Cléréglablede6po Petit niveau Lampe torche Assiette peu profonde Niveau P ièces nécessaire s : Coude à 90° avec filetages externes N.P.Tde3/8poàuneextrémité. (L'autre extrémité doit correspondre à votre conduite d'alimentation en eau.) Ruban d 'étanchéité pour filetage 3 écrous de câble homologués UL Un collier de serrageà vis 1-1/2 po - 2 pone doit pas toucher le plancher. N'insta llez pas le lave-v aisselle sur u n pla ncher recouv ert de moquette. P rotége z le l ave-va isselle et l es c ondui tes d' eau al lant au lave- va isse l le cont re l e ge l. Les dégâ ts c aus és p a r le ge l ne so nt pa s co uverts par l a garan tie. V érifiez l'emp lacement d'i nstalla tion d u lave- vai sse lle. L'e mplac emen t doit dispo ser de s éléme nts s uivant s : accè s facile à l'eau, à l' électric ité et à la v idange ; accès pratique au charge ment et au déc hargement de la vais selle. Les em placements en coin nécessi tent u n dégageme nt minima l de 2 po (5,1 c m).entre le c ôté de la port e du la ve-vai sselle et le mur ou l 'armoire. Out ils né cessai res : pe rceuse élec trique avec forets de scie à trous de1/2 po, 3/4po et 1-1/2p o peti tc oupe-tube Pièces fournie s P ièces néces saire s : tube en c uiv re ( 3/8 po re comma ndé) co nnecte ur de collier (serre - câ ble) po ur cor respo ndre au t rou de diamè tre 7/8 po (2 2,2 c m). un collier de se rrage à v is 1 -1/2 po - 2 po en cas de connexion à l'a rmoire du té de v id age. Il doit e xiste r un d égagement d e 25- 5/8 po ( 65,1 cm) a u minimu m à l 'avant d u l a ve- va i sse l le pour pe rmet tre l 'o uvert u re compl ète de la p orte. De plus, p our les nouvelles installation s Co mp to ir La ve-v ai sselle A. 2 - Vis à b ois à t êt e plate P hillips n° 8 x 5/8 po B. 4 - Vis d e plinth e Ph illips à empr eint e cr ucifo rme, d e coul eur assortie Dégagement de 2 po(5,1 cm) minimum pour l'ouvertur e de la porte. 25-5/ 8" (65,1 cm) Assur ez-vous qu e ce s p ièces so nt incl uses. Reportez -vous à la liste sé parée des pièc es p our les access oires disponib les pour votr e la ve-vaissell e. complèt ement étanche d es de ux c ôté s, à l' arrière et au somm et . ouver ture c arrée pou r un f onctionneme nt et u n a spect app roprié . a vant de l'arm oire p erpen dicula ire au planch er. plan cher à ni veau. (Si le p lanch er à l'avant d e l'ouv erture n'est pas au niveau d e ce lui à l 'arrière de l 'ouvertu re, de s cale s peuvent êtr e néces saires pour m ettre le lav e-vais selle à niveau .) REMARQUE : Pour év iter tout dépl acement pendant le fonctionn ement du l ave-vaisselle, l es c ales doi vent être so lidement fix ées au s ol. Si l e lave -vaissell e ne va pas être uti lisé pend ant un e pé riode d e tem ps ou se trouve dans un endroi t où il p eut êtr e soumis au g el, fait es-le h ivéris er par un pe rsonnel de service a utorisé. Ass urez-vous q ue les co nduite s, le s c âbles et les tuyaux de vid ange se tr ouve nt dans la zo ne om brée d e la sec tion « D imension s de découpe ». Conseil p ratiqu e : Si le pl a nc he r da ns la zon e de l ' ou ver tu re du l ave-va isselle est in égal ( exemple : pla ncher en ca rrelage seu le men t à mi -c hemi n da n s l ' ouvertur e), vo u s dev ez acc o rd er un s oin pa rticulie r à la mes ure des dimen si on s e t à la mise à nive au du lave-va issel le. 3Dimensions du produit Dimensions de découpe 22 po(59 cm)* p. 13

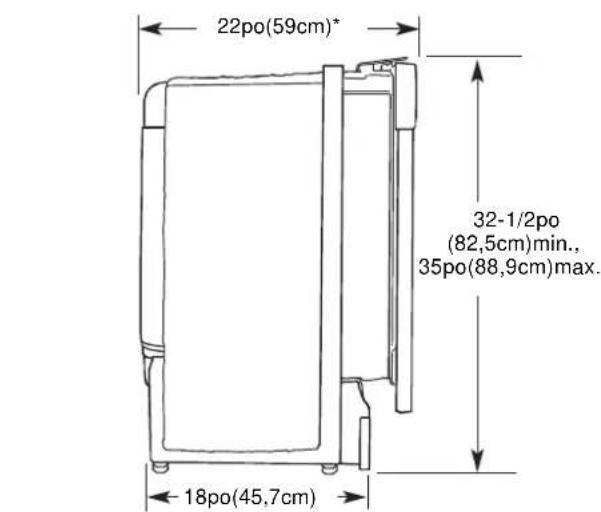

(82,5 cm) mi n., 35 po (88 ,9 cm) max. Toutes les surfaces doivent êtr e dépourvues d'intrusions 24po (61 cm) min. 34 p o à 35 po (86,4 cm à88,9cm)* 18 po (45,7 cm) à l' avant du cadr e de porte

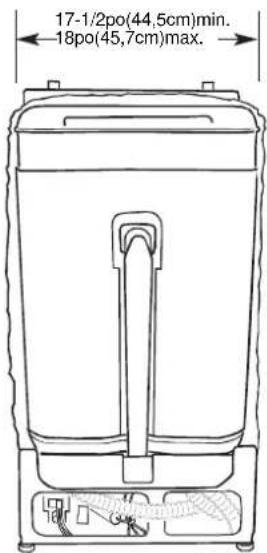

4po (10,2 cm) 6po (15 ,2 cm) 17-5/8 po (4 4,8 cm ) min. 18 po ( 45 ,7 cm) max. 17-1/2 po (44,5 cm) m in. 18 po (45,7 cm) max. *Dessousdu comptoirau plancher. Percez des t rous dans la zone o mbrée d es p arois de l'ar moire ou dans l e plancher p our le s trava ux de p lombe ri e et d'élec t ricité. Remarque : L'ins ta llatio nADA, 32-1/2 po (8 2,5 cm ) sous les comptoir s éle vés d e 34 po (86, 4 cm) p eut êtr e réalis ée en aju stant la plinth e et les pieds de m ise à niveau . VUEARRIÈRE 4Configuration requise p our la vidange Utili sez le nou veau tuyau de vidang e four ni a vec votr e lave - vais selle. S 'il n'e st pa s assez lon g, utilise z un nouv eau tuyau de vida nge d' une lo ngueur maxi male de 1 0 pi (3,05 m ) co nforme à tout es les norme s actu elles d etest AHAM/IAPM O, rés istant à la chal eur et aux déterg ents; utilisez un tuya ude diamètr e inter ne 5/8 po (1, 5 8 cm) ou 7/8 po (2, 2 cm)et un c oupleu r pou r racco rder les deux extr émités du tuyau. Sécu ri sez le r accorde ment à l' aide de d eux co llier s Raccor dez le tuyau d e v idange à l' entrée du té de vidage ou du broy eur de déchets au- dessus du s iphon dans la plom berie de l'habit ation et à 32 po (8 1,3 cm) minimum au-de ss us du plan cher. Il est rec ommandé que l e tuy au d e vi dange, soi t forme une bouc le et soit solid ement fixé sou s le com pteur, ou q u'il soit rac cordé à une coupure anti-r etour. Utilisez un e coupure anti-reto ur si le tuyau de vidange est racc ordé à une plomberie d'habitati on infé rieure à 18 p o (45,7 cm) au-d essus du plancher. Utilisez des rac cords d e con duite d e vida nge de diamètre inté rieur é gal à 1/2 po minimum. Ne raccordez pas l es c onduites de vidange provenant d'autres dispositifs au tuyau de vidange du lav e-vaisselle. Configuration requise pour l'alimentation en eau Une conduite d'e au ch aude avec un e pres sion d 'eau de 20-120 psi (138-862 kP a). Eau du lave-vaisselle à 120°F (49°C). Tube en cuivre de diam ètre extér ieur3 /8 po a vec un raccord de compression ou une conduite de remplissage tressée flexible en acier in oxydable (tu be en p lastique de 1/2 po minimum no n recommandé). Un coude à 90 ° avec filetag esexter nes de tuy au N.P.T de 3/ 8po à une ex trémit é. Ne s oud ez pas à moins d e 6 po (1 5, 2 cm) de la v alve d'a rrivée d'eau. Configuration requise p our l'électricité C onta ct ez u n él e ct ri cie n quali fi é . As surez-vous q ue l'i nstallat ion électri que s oit adéqu ate et en co nformité avec t ous les c odes et règl ements na tionaux et loca ux. Vous dev ez dis poser des é lément ssuiva nts : Alime ntation élec trique de 12 0 v olts, 60 Hz, cour ant alt ernatif uniqueme nt, 15 ou 20 ampères, prot égé e par fusib le. Le câb lage do it ê tre à 2 fils avec un e m ise à l a terre . Un fusible tempo ri sé o u un d isjonct eur. Un c ircuit distinct. S i vous raccordez le la ve -vai sse l l e à l'aide d' u n câb l age d i re c t : Utilisez un câ ble fl exible, bli ndé ou à blin dage n on métalli que, en c uivre av ec u n fil de mise à l a terre confor me aux e xigenc es de c âblage d ev otre ma ison et aux c odes et règ lemen ts locaux . Si vo us r accordez le la ve- vaisselle à l'aide d'un cordon d' alimen tat ion : Utilisezlatroussedecordond'alimentation(piècenuméro 431 7824) d estin ée au x la ve-vaisse lle. La t rousse comprend : - C ordon d'aliment ati on à 3 c âbles et 16 jauges ho mologué, ULavecfichedemiseàlaterreà3broches. - S erre-câb le Neer C-500 de 7/ 8 po . -3connecteursdecâble. Oeill et, piè ce nu méro 3 02797- Res pectez les consignes de la trousse p our l'installat ion du co rdon d 'alimen tation . Le cor don d' alimen tation doit êt re branché d ans une prise à trois broches,miseàlaterre,situéedansl'armoireàcôtéde l'ou v erture du lav e- v ai s se lle. La pr i se d oit respe c ter t ou s les codes et règlements loca ux. Nous recommandons Anti-retour. 5Instructions d'installation AVERTISSEMENT Installer le tuyau de vidange IMPORTANT : Utilisez touj ours un nouveau tuya u de vid ange même lors de l'in stallation d'un nouveau lave-va isselle d e remplacem ent. 1.Perce z un trou d e diamèt re 1-1/ 2 po ( 3,8 cm ) dans la pa roi de l'armo ire ou sur l e planch er du c ôté d e l'o uverture la plus proche de l'é vi er.

1. Débranc hez l'alim entatio n électri que.

2. Coupez l'alimenta tion en eau.

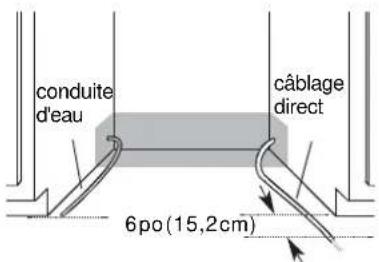

Préparerl'ouverturedel'armoireàl'aidedes raccord sde s ervice existants Suivez les étapes de cette section sivous installez le lave- vaisselledansuneouvertureexistantedel'armoireàl'aide des racc ords de ser vice. Si vous installe z le l ave-va isselle dans u ne ou verture de l'a rmoire d épour vu e de r acc ords, suive z les ét apes s ous la se ction « Prépar ati on de l' o uvertu re de l' armo ire dan s un em placement dépourv ude r accor ds d e service exista nts » 1.Vérifiez que la conduite d'eau atteigne la par tie avant gauche de l'ouverturedanslaquelle le raccordeme nt d'eau ser ae ffectué. 2.Racc ordez le tuyau de v idange au té d e vidage ou a u broy eur de dé chets à l 'aide d'une des mé thodes suivantes : Option 1, broyeur de déchets - av ec coupure a nti-reto ur Option 2, pas de broyeur d e déchets - av ec cou pure a nti-retour Option 3, bro yeur de déchets - pas de coupure anti-re tour* Option 4, pas de bro yeur de déchets - pa s de coupure anti-r etour

• Une co upureanti-re tour est recommandée Con seil pratique : P our r édu i re les vibra t ions du tuya u, main tenez -le à l'écart du plan cher et de l'e xtrém ité d u tr ou où il passe à travers l'armo ire. Option 1, broyeur de dé chets - avec coup ure anti-retour : 1.Retir ez le bouc hon d' alvé ole défonç able du bro yeur. Cou pe z l'extrémité du tuy au de vidange si néces saire ( ne coupez pas la secti on on dulée ). 2.Fixez le tuy au d e vi da nge à la co upure anti- ret our à l 'aide d 'un grand c ol lier de serrage à ress ort. Si le tu yau de vi dange a é té coupé, utilisez un collier de serrage àvis de 1-1/2 poà 2 po (3, 8 à 5 c m ) *. 2.V érifie z que l e câbl age direct atteigne l'avant dr oit de l'ouver ture o ù le r accorde me nt él ec tr i que ser ae ffectué. 6 po (15,2 cm) 3.Utilis ez un connect eur de tuya u en caoutcho uc * avec c ollier de serrag e à res sort ou à v is * pour rac corder la coupu re anti-retou r àl'entréedubroyeur. Ce r acc ordement doit s'effectuer en amo nt du siph on e t à au moins 2 0 p o (50 , 8 c m) au-de s sus du planc her s ur l equ e l l e l ave- vaisse ll ee st installé. tuyaudevidange- coupez ici si nécessaire tuyauencaoutchouc Si l a co nduite d'eau et le c âble direct vont suffisamment loin dans l'ou verture, passez à la sect ion suiva nte « Insta llat ion du t uyau de vidange ». S'il s ne vont pas su ffisa mment loin, su ivez les étapes sous l a rubriqu e « Préparation de l 'ouvertur e de l'armoire dans un emplace ment dépourvu de raccor ds de service existants ». collier s de serrage à ressort ou à vis Connecteur cou pur e an t i - ret our grand collier de serrage àressort entrée du broyeur de déchets tuyau de vidange Siphon

• Pièces disponibles au ma gasin local d'a pprovision nement en plomb er ie. ElectricalShockHazard c onduite d'eau câblage direct 6Option 2, pas de broyeur de déchets - avec coupure ant i-retour Optio n3, broyeur de déchets - pas de coupure anti-retour* Option4,pasdebroyeurdedéchets-pasdecoupureanti-retour tu yau de vi dange - coupez i ci si n écessaire tu ya u e n caoutchouc colliers de serrage à ressort ou à vis coupure an ti-r e tour grand colli er de ser rage à ressort en tr ée du broyeur de d éch ets tuya u de vidan ge Siphon

• Pièces disponible s au ma g asi n local d'a pprovis ionn emen t en plom berie. 1.Cou pez l'e xtrémité du tuyau de vidange si nécessaire ( ne coupez pas la section ondulée). 2.Fixez le tuyau de vidange à la coupu re anti-retour à l'aide d'un grand collier de serr age à ressort. S i le tuyau de vidange a été coupé , ut i li s ez un co llier de serr ag e à v i s de 1- 1/2 po à 2 po (3, 8 à 5 c m)*. 3.Utilisez un connecteur de tuyau en caoutchouc *avec colliers de serrage à ressort ou à v is* pour raccorder la coupure anti-retour au té de vidage. Ce raccorde ment doit s'effectuer en amont d usiphon et à au mo ins 20 po (50,8 cm) au-dessus du planche r sur lequel le lave- vaisselle est installé. tuya u d e v i dange - coup e z i ci si néce ssair e 1.Coupez l'extrémité du tuya u de vi dange si nécessaire (ne coupez pas la section ondulée). 2.Fixezletuyaudevidangeautédevidageàl'aided'uncollierde serrageàvisde1-1/2poà2po(3,8à5cm)*. Ce raccordement doit s'effectuer en amont du siphon et à au moins 20 po (5 0,8 c m ) au -d es s us d u pla nche r sur l eq u el le l a ve -vai s s elle est installé. Il est recommandé que le tuyau de vidange forme une boucl e et so i t s olidem en t fi x é sous le c o m p t eur. c onnecteur de tuyau en caoutchouc Siphon té de vidage tuya u d e vid ange té de vid age Siphon

• Pièc es di sp onib l es au maga si n local d'ap pr ov i s i onnem e nt e n pl omb erie. tuyau de vidange 1.Retirezlebouchond'alvéoledéfonçabledubroyeur.Necoupez pas l'extrémité du tuyaude vidange. 2.Fixez le tuyau de vidange à l'entrée du broye ur de déchet s à l'ai de d'un g rand c ollier de serrage à r essort . Ce raccordement do it s'effectuer en amont du siphon et à a u moin s 20 po (50,8 cm ) a u-dessus d u pla nche r sur l eq u el l e lave -vai sselle se ra inst allé. grandco llier de serrage à ressort collier de serrage à v is

• Pièces disponiblesaumagasin local d'approvisionnement en plomberie. Préparez l'ouverture de l'armoire lorsqu'il n'existe pas de raccord de service Raccordement électrique Option 1,mé thode decâblage direct : Conseil p ratique : Le c âblage du lave-vaisselle e st plus facile à ré aliser si vous acheminez le câble dans l'ouverture de l'arm oire à partir du côté dr oit . 1.Percez un trou de 3/4 po (1,9 cm)dans le côté droit de l'armoire, à l'arrièreoudansle plancher. Les emplacements préférés et op t i o n ne ls s o nt i l lu str és . 2.Armoireenbois:Poncez le trou jusqu'àce qu'il soit lisse au toucher. Armoire métallique : couvrez le trou avec un œi llet, non fourni. 3.Acheminez le câble de l'alimentation par le b iais du trou d e l 'arm oi r e (l e câble doit s ' étendre ver s le côté avan t droi t de l 'ou v erture d e l'a rmo ir e ) . Câb l e ruban vers l e plancher de 6 po en face de l'unité. C ela empêche lemouveme nt du c âble l orsque le lave -vaisselle est déplacé dans l'ouverture de l'armoire. emplacements optionnels emplacements préférés 7*Une coupureanti-reto ur es t recommandée Conseil pratique : Pour r éduire les vib rations du tuyau, maint enez-le à l'écar t du planc her et de l 'ext rém ité d u trou où il pass e à tr avers l'armo ire. Option 1, broyeur de déchets - avec coupure anti-r etour :

1. Retir ez le b ouch on d'alv éole défonç able d u broy eur. Cou pez

l'extr émité d u tuya u de vid ang e si nécessa ire ( ne coupez pas la sectionondulée).

2. Fix ez le tuy au d e vi dang e à l a coupu re anti -retour à l'ai de d 'un

grand collie r de s err age à ressor t. Si l e tuy au d e v idange a é té coupé, utilisezun collier deserrage à vis de 1-1/2 poà 2 po (3, 8 à 5 c m )*. O ption 2, méthode du cor don d’ali me ntation : REMARQ UE : Un ac co upl eme nt, t rois broches, u ne pri se m ural e à te rre son t requis da ns une a rmoir e à côt é de l'ouvert ure du lave-vaisselle. 1.P erce z un tr ou d e

1- 1/2 po (3,8 c m) dans

l'ar rière ou l ec ôt é de l'a rmoire .Les em placements préférés et optionn els sont ill ustr és . 2.Armoi re en bois : Ponc ez l e trou jusqu 'à ce qu'il so it lis se au toucher. A rmoire métal lique : Couvrez le t rou à l'aide d 'œillet ( pièc e n uméro 3027 97) fourni av ec la trousse du co rdon d' alimen tation . em pl a c e ment s opt i o nne ls emplacements préférés 2.Racc ordez le tuyau de v idang e au t é de vi dage ou au b royeur dedéchets à l'aide d'une des méthodessuivantes : O pt ion 1, broyeur d e déchets - av e c coup ure anti-re tou r O pt ion 2, pas de broy eur de déchet s - av e c coupu re an ti -reto ur O pt ion 3, bro ye ur de dé chets - pas d e co u pure anti-ret our* O pt ion 4, pas de broyeur d e déche ts - pa s de coupure a nti-re t our C onseil pratique : L'ache mi nement de la condui te d'eau par le côté g auche de l'o uvertu re de l' armoire faci lite le ra ccor dement d'e au. Installer la co nduite d'eau 1.Percez un trou de1/2 po (1,3cm) minimumdansle côté de l'ar moire , à l 'arri ère o u sur le planc her. Les em placem ents pré férés et opti onnels sont i llustrés. 2.M esurez la longueur t otale d u tube en c uivre n éce ssa ire. 3.Utilis ez un c onnecteur de tuyau en cao utchouc * av ec les collier s de serrage à res sort ou à vis * pour rac corder la c oupure anti-ret our à l'en trée du b royeur. Ce rac cordement do it s'effect uer en amo nt du siphon e t à au m oins 20 po (50 ,8 cm) au- dessus du planc her s ur leq uel le lav e-vaissel le est ins tallé. tuyaudevidange- emplacements préférés em placements optionnels coupez icisi néce ssaire collie r s de se rrage à resso rt ou à vis connecteur de tuyauencaoutchouc coupure anti-ret our grand co l lier d e serrage à r essort 3.Fixezletubeencuivre à l a cond uite d 'alimentation en eau à l'aide d'une v alve d'ar rêt m anuell e. 4.Introd uisez d ou cem ent le tube en cuiv re dan sl e trou percé dans l'armoire.Le tube en cuivr e se pl ie et s'enrou le faci leme nt, faite s do nc preuve de délic atesse . Le tube en cuivre doit se trouver suffisamment loindans l'ouverture de l'armoirepour leraccorder àl'entrée du lave-vaissellesur l'a vant g auche du lav e-vais selle. 5.Tournez la val ve d'ar rêt d'eau à l a posit ion « O N » Pu rgez l'eau dans un e assi ette p eu profo nde pour vo us déb arras ser de s par ticul es qui po urraient o bstruer la v alve d'a rrivée. 6.Tournez la val ve d'ar rêt à la posit ion « O FF ».

• Pièces dispon ibles au magas in local d'ap pr ovis ionnement en plomberie. Installer le tuyau de vidange IMPORTANT : Uti lisez touj ours un no uveau tuya u de vid ange. 1.Percezun trou de diamè tre 1-1 /2 po (3 , 8 c m) d ans l a pa r o i de l' ar moire ou s ur le planc her du côté d e l'ouver ture la plus proch e de l'é vier. tube en cuivre Siphon tuyau de vidange entrée du broyeur de déc hets 8O ption 2, pas de broye ur de déchets - ave c coupur e anti - retour : 1.Coupe z l' extrém ité du tuya u de vid ange s i néce ssaire (ne coupez pasla section ondulée). 2.Fix ez le tu yau de vi dange à l a co up ure anti-ret our à l' aide d 'un gra nd coll ier de serrag e à r essort. Si l e tu yau d e vi dange a é té coupé, utilisez un collier de serrage à vis de1-1/2 po à 2 po (3 , 8 à 5 cm)*. 3.Util isez u nc onnecteur de tuya u en cao utchouc *ave c collie rs de s erra ge à r es so rt ou à vi s * pou r raccor der la coupu re ant i- reto ur au té de v idage. Ce ra ccordem ent doit s'effectu er en amont du sip hon e t à au moins 20 po (50,8 cm) a u-dess us du planch er sur lequel le lav e- vai sselle e st in stallé. tuyaudevidange- coupez ici si néces saire Option 4, pas de broyeur de déchets - pas de coupure anti-retour : Coupez l'extrémité du tuyau de vidange si né cessair e (ne c oupez pas la section ondulée). Fixez le tuyau de vidange au té de vidage à l'aide d'un collier de serrageàvisde1-1/2poà2po(3,8à5cm)*. Ce raccordem ent do it s'ef fectuer en amont du siphon et à au moins 20 po (50,8 cm) au- dessus du plancher sur lequel le la ve-vai sselle est installé. Il est recommandé que le tuyau de vidange forme une boucle et soit sol idement fixé sous le compteur. tuyau de vidange- coupez i ci si nécessaire connecteur de tuyau en caoutchouc coupure anti-retour collierdeserrageàvis colliers de serrage à ressort ou àvis grand collier de serrage à ress ort té de vidage tuyau de vidange Siphon Siphon té de vidage tuyau de vidange

• Pièces disponibles au magasin local d'approvisionn ement en plomberie.

• Pièces disponibles au magasin local d'approvisionnement en plomberie. Option 3, broyeur de déchets - pas de coupure anti-retour :

1. Retirez le bouchon d'alv éole défonçable du broyeur. Ne coupez

pas l'extrémité du tuyau de vidange.

2. Fixez le tu yau de vidange à l'entrée du broyeur de déchets à l'aide

d'un grand collier de serrage à ressort. Ce raccordement doit s'eff ectuer en amont du siphon et à au moins 20 po (50,8 cm) au-dessus du plancher sur lequel le lave-vaisselle est installé. Il est recommandé que le tuyau de vidange forme une boucle et soit solidement fixé sous le compteur. grand collier de serrage à ressort tuyau de vidange P rép ar er l e l a ve -v a isse l l e

Risque de b asculement N'utilisez pas le lave-v aisselle tant qu'il n'est pas complètement installé. N'appuyez pas sur la porte ouverte. Cela pourrait entraîner des blessures graves ou des coupures.

entrée du broyeur de déchets Siphon

• Pièc es disponibles au magasin local d'approvisionnement en plomberie. Risque de po ids excessif Utilisez deux personnes ou plus pour déplacer et installer le lave-vaisselle. Le non respect de cette consigne peut entraîner une blessure au dos ou d'autres blessures. Saisissez le cadre de porte du lave-vaisselle et posez-le s ur son dos. 9Déposez les quatre v is fixant le panneau de plinthe et abaissez lepanneauverslelave-vaisselleàl'aided'untournevisPhillips. Déposez les panneaux et mettez-les de côté sur une surface de protection. Étendezlespiedsdemiseàniveaudelabasedulave-vaisselle,à une hauteur infér ieure de 1/4 po à la hauteur d'ouverture. piedde mise à niveau 4visde plinthe Appliquez le ruban d'étanchéité pour filetage au coude à 90 et branchez le raccord à la valve d'arrivée d'ea u. Serrez le coude jusqu'à ce qu'il soit bien en place et assurez-vous qu'il soit tourné vers l'arrière. Déposez la vis supérieure et faites glisser le couvercle vers la droite pour déposer le couvercle du boîtier de jonction. valve d'arrivée d'e au Coude Vé rifier la tension du ressort de la porte À l'aide d'une autre personne qui tient le lave-vaisselle pour l'empêcher de basculer, ouvrez et fermez la porte à quelques reprises. Si la porte serefermetroprapidementous'ouvresoussonproprepoids,la tension de la porte doit être ajustée. Si la porte se ferme trop rapidement, diminuez la tension du ressort en tirant la goupille de réglage du ressort de son trou et en la réinsérant dans le trou inférieur suivant vers le bas du lave-vaisselle. Si la porte tombe en position ouverte, augmentez la tension du ressort en tirant la goupille de réglage du ressort de son trou et en la réinsérant dans le trou suivan t supérieur vers le haut du lave-vaisselle. Si vous raccordez à l'aide d'un câblage direct : installez un connecteur de collier homologué UL/certifi é CSA sur le boîtier d e jonction. En cas d'utilisation d'un conduit, utilisez un connecte ur de conduit homo logué UL/certifié CSA. Si vous installez une t rousse de cor don d'alimentation, faites-le maintenant, conformément aux consignes de la trousse. La trousse de cordon d'alimentation doit être homologué UL et d estinée aux la ve-vaisselle (c.-à-d la pièce de trousse de cordon d 'alimen tation numéro 4317824). Conseil p ratique : Mettez l'emballage de carton sous le lave-vaisselle jusqu'à ce qu'il soit installé dans l'ouverture de l'armoire. L'emballage de carton aide à protéger le revêtement du plancher pendant l'installation. Mesurez la hauteur de l'ouverture de l'armoire du dessous du comptoir vers le plancher à l'emplacement d'installation du lave-vaisselle (vous avez besoin du point le plus bas). Les goupilles de réglage du ressort doivent se trouver dans les mêmes trous sur les côtés gauche et droit. Déplacer le lave-vaisselle dans l'ouverture de l'armoire

1. À l'aide de deux personnes ou plus , tenez le lave-vaisselle de bout.

2. Saisissez les côtés du lave-vaisselle au niveau d es bords du

3. Déplacez le lave-vais selle à proximité de l'ouverture de l'armoire.

Ne poussez pas sur le devant du panneau ou sur la console, ils pourraient s'enfoncer.

4. Si le lave-vaisselle dispose d'un cordon d'alimentation,

insérez-le par le trou dans l'armoire. En cas d'utilisation d'un câb le direct, véri fiez qu'il soit sur le côté avant droit de l'ouverture. 10Vérifiez que la conduite d'eau se trouve sur le côté gauche de l'ouverture et insérez le tuyau de vidange dans le trou de l'armoire. Déplacez lentement le lave-vaisselle complètement dans l'ouvertur e de l'armoire afin que les coins avant de la porte du lave-vaisselle affleurent avec les portes de l'armoire. N'enroulez pas et ne pincez pas le tube en cuivre, le tuyau de vidange, le cordon d'alimen tation ou le câble direct entre le lave-vaisselle et l'armoi re. Une fois que le lave-vaisselle est en position, vous pourrez avoir à supporter l'avant du lave-vaisselle en levant, enabaissantouencalantlepiedavant. Conseil pratique : Déposez l'emballage de carton du dessous du lave-vaisselle. REMARQUE : Aucun problème si le lave-vaisselle est bien serré dans l'ouverture de l'armoire. Ne déposez pas le matelas isolant car il réduit l e niveau de bruit. Effectuer le raccordement électrique Consultez la section « Configuration requise pour l'é lectricité ». Vous devez : dispose r de l'alim entatio n éle ctrique appropri ée et de la méthode de mise à la terr e recomma ndée. Si vo us câblez : àl'aided'uncâblagedirect,utilisezl'option1 à l'aide d'un cordon d'alimentation, utilisez l'option 2 Option 1, méthode de câ blage direct

Mettre le lave-vaisselle à niveau Alignez l'avant du panneau de porte d u lave -vaisselle avec les portes de l'armoire. Vous pourrez avoir besoin d'ajuster l'alignement avec vos armoires. Conseil pratique : Soutenez un côté du cadre pour soulever le lave-vaisselle lors de l'ajustement des pieds avant. Avec certaines ins tallations, il peut être plus facile d'ajuster le pied avant à l'aide d'un e clé réglable de 6 po. Vérifiez que les pieds de mise à niveau reposent fermement sur le plancher. Fermez et verrouillez la porte et placez le niveau co ntre le panneau avant. Vérifiez que le lave-vaisselle soit vertical. Si nécessaire, ajustez le pied de mise à niveau ou ajoutez des cales jusqu'à ce que le lave-vaisselle soit vertical. Répétez l'opération pour l'autre côté du lave-vaisselle. REMARQUE : Les cales doivent être solidement fixées au plancher pour év iter les mouvements lorsque le lave-vaisselle fonctionne. Placez le niveau contre l'ouverture avant supérie ure de la cuve. Vérifiez que le lave-vaisselle soit à niveau d'un côté à l'autre. Si le lave-vaisselle n'est pas à niveau, ajustez les pieds avan t vers le haut ou vers le bas jusqu'à ce que le lave -vaisselle soit à niveau. Risque de choc électrique M ettez le lave- vaisselle à la terre électriqu ement. Raccordezlecâbledeterreauconnecteurvertdemiseàlaterre dans le boîtier de jonction.N'utilisez pas une rallonge électrique. Le non-respec t de ces consignes peut ent raîner la mort, un incendie ou un choc é lectrique. Acheminez le câble direct de m anière qu'il n e touche pas le moteur du lave-vais selle ou la partie inférieure de la cuve du lave-vaisselle. Tirez le câble direct à travers le trou dans le boîtier de jonction. Conseil pratique : Sélectionnez la taille appropriée de torsion sur les connecteurs pour raccorder votre câblage domestique au câblage à 16 jauges du lave-vaisselle. Insérez les extrémités du câble dans le connecteur à tor sion. N'appliq uez pas uneprétorsionaucâblenu. Appliquez une torsion au connecteur. Tirer doucement sur les câbles pour vous assurerquelesdeuxsoientfixés. Raccordez les câbles comme suit en appliquant une force de torsion s ur les connecteurs dimensionnés pour raccorder le câble direct au câble à 16 jauges du lave-vaisselle : Câble d'a limen tation : blanc blanc noir noir câble deterre connecteur de terre Câble du boîtier de jonction : 11Terre blanc noir Raccorder à l'alimentation en eau C onseil pratique : Raccords de compression : a. Faites glisser l'écrou sur le tube en cuivre d'environ 1 po (2,5 cm). b. Faites gliss er la bague d'extrémité sur le tube. Ne positionnez pas la bague d'extrémité au bout du tube. c.Insérezletubedanslecoudejusqu'àlabutée. d. Faites glisser l'écrou et la bague d'extrémité vers l'avant et amorcez l'écrou sur les filetages du coude. Faites preuve de délicatesse lorsque vous manipulez et positionnez le tube en cuivre car il se plie et s'enroule facilement. Serrez les vis du connecteur de collier ou du connecteur d e cond uit. Réinstallez le couvercle du boîtier de jonction à l'aide des câbles situés à l'intérieur du boîtier de jonction. Le couvercle doit se trouver ho rs du boîtier s ur le c ôté gauche. bague d'extrémité écrou Coude couvercle du boîtier de jonction Assu rez-vous qu'a ucun câble n'est pincé par le couvercle. Option 2, m éthode du cordon d'alimentation AVERTISSEMENT Pou r évite r les vibrations pendant le fonctionnement, acheminez la conduite d'alimentation e n eau de manière qu'elle ne touche pas la base d u lave-vaisselle, le cadre ou le moteur. Le tube en cuivre étant introduit dans le raccord de compression jusqu'à la butée, utilisez une clé et serrez l'écrou du raccord de compression vers le coude sur la valve d'arrivée d'eau. N'utilisez pas de ruban Teflon ® avec les raccords de compression. Placez un essuie-tout sous le coude. Mettez en marche l'alimentation en eau et recherchez les fuites éventuelles. Risque de choc électrique Branchez dans une prise à 3 broches mise à la terre. Ne retirez pas la broche de terre. N'utilisez pas un adaptateur. N'utilisez pas une rallonge électrique. Le non-respect de ces consignes peut entraî ner la mort, un incendie ou un choc électrique. Raccorder au dispositif de vidange

1. Pour aider à réduire les v ibrations, acheminez le tuyau de vidange

pour éviter le contact avec le moteur, les ressort s de po rte, la conduite d'eau, le plancher ou le bord du trou où il passe à travers l'armoire.

2. Ne retirez pas la boucle de vidange du côté du lave-vaisselle.

3. Placez l'assiette sous l'extrémité du tuyau de vidange. L'assie tte

recueille toute l'eau du tuyau de vidange. Le cordo n d'alimentation et les connexions doivent être conformes au code national de l'électricité, section 422, et/ou au x code s et règlements locaux. La longueur recommandée du cord on d'alimentation est de 54 po min. et 64 po max.

1. Déposez le couvercle du boîtier de jonction.

2. Raccordez le câbl e blanc (ou strié) du cordon d'alimentation

entrant au câble blanc du lave-vaisselle, le câb le noir (ou li sse) au câble noir et le câble d e terre au câble vert du lave-vaisselle. Utilisez les écrous de câble homologués UL et de taille appropriée pour les connexions.

3. Replacez le couvercle du boîtier de jonc tion. Assurez-vous que les

câbles ne sont pas coincés sous le co uvercle .

4. Branchez le cordon d'alimentation dans une prise à 3 broches mise

5. Vérifiezquelecordond'alimentationnetouchepaslemoteurdu

lave-vaisselle ou la partie inférieure de la cuve du lave-vais selle. tuy au de vidange 12Retirezlechiffondulave-vaisselle. L'extrémité moulée du tuyau de vidange correspond à des connexions de 5/8 po (16 mm), 3/4 po (19 mm) ou 1 po (25,4 m m) de diamètre sur la coupure anti-retour, le té de vidage ou le broyeur de dé chets.Coupez sur la ligne marquée comme requis pour votre installation. IMPORT ANT : Ne coupez pas la partie ondulée du tuyau. lignes de coupe Si un tuyau de vidange plus long est nécessaire, ajoutez jusqu'à 42 po (1,07 m) de longueur pour un total de 10 pi (3,05 m) au tuyau installé en usine. Utilisez un tuyau de diamètre interne 5/8 po ou 7/8 po et un c oupleur pour raccorder les deux extrémités du tuyau. Sécurisez la connexio n à l'ai de de colliers de tuyau. Fixez le tuyau de vidange à la coupure anti-retour, au té de vidageouaubroyeuràl'aidedecolliers. REMARQUE : La longueur totale du tuyau de vidange ne doit pas dépasser 10 pi (3,05 m), pour un fonctionnement adéquatdelavidange. coupleurCollier de serr age de tuyauCollier de serr age de tuyau Fixation du lave-vaisselle au comptoir AVERTISSEMENT

3. Vérifiez que le lave-vaisse lle soit à niveau et centré côte-à-côte

4. Vérifiez que la bride de la cuve soit alignée avec la face avant du

5. Fixez le lave-vaissell e au comptoir à l'aide des 2 supports situés

au-dessus du lave-vaisselle. REMARQUE : Le lave-vaisselle doit être fixé au comptoir pour l'empêcher de basculer lorsque la porte est ouverte.

6. Insérez des vis à tête plate Phillips de 2 # 8 x 5/8 po à travers les

supports et dans lecomptoir.

7. Ouvrez la porte d'env iron 3 po (7,6 cm) e t vérifiez que l'espac e

entre la porte intérieure et la cuve est égale des deux c ôtés.

8. Si l'espacement n'est pas égal, desserrez les vis du support et

déplacez la cuve. Resserrez les vis du support.

9. Vérifiez que le haut de la porte ne soit pas en contact avec les

vis, les brides ou le comptoir. Si c'est le cas, le lave-vaisselle doit être abaissé et mis à niveau de nouveau. Reportez-vous à la rubrique « Mise à niveau du lave-vaisselle » d ans la section « Installation du lave-vaisselle ».

9. Si l'espacement n'est pas égal, desserrez les vis du support et

déplacez la cuve. Resserrez les vis du support.

10. Retirez le chiffon du lave-vaisselle.

11. Réinstallez l'égouttoir à vaisselle inférieur.

`Méthode 2 Lorsque les comptoirs sont en granite ou en d'autres matériaux qui n'acceptent pas les vis, fixez le lave-vaisselle à l'aide des supports de montage latéral. Risque de poids excessif Utilisez deux personnes ou plus po ur déplacer et installer le lave-vaisselle. Le non respect de cette consigne peut entraîner une blessure au dos ou d'autres blessures . À l'aide de de ux personnes ou plus, tenez le lave-vaisselle debout. Le lave-vaisselle doit être fixé sur le comptoir pa r les deux supports au-dessus du lave-vaisselle.

1. U tilisez un tournev is à lame plate o uun outil lev ier pour

déposer lesbouchons (un de chaquecôté).

2. I nstallez les vis à tr avers l e s upport de montage latéral du

lave-vaisselle et dans l'armoire adjacente de chaque côté. R éinstal lez le s bouchons . C ompt o ir en granite Bouc hons Vis Supports `Métho de 1 Lorsque l'étape est achevée, fermez la porte du lave-vaisselle et véri fiez que l'écartement entre le comptoir et le haut de la porte du lave-vaisse lle soi t d'au moins 1/2 po. Le lave-vaisselle doit être fixé au comptoir en bois.

1. Ouvrez la porte du lave-vaisselle et déposez l'égouttoir à

vaisselle inférieur.

2. Placez un chiffon sur la pompe et le bras gi cleur du lave-vaisselle

pour empêcher l es vis de tomber dans la zone de pompage lors de l'installation. Comptoir Porte du lav e-vai sselle 13Achever l'installation

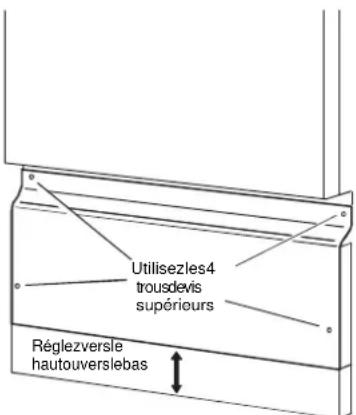

1. Posez le panneau inférieur derrière le panneau de plinthe.

2. Posez 2 pièces de plin the contre les pieds du lave -vaisselle.

3. Posez la plinthe intérieure (avec des fentes) contre le support

de plinthe. Les fentes do ivent être alignées avec les trous de vis du sup port de plinthe. Laissez le bord inférieur de la plinthe inférieure toucher le plancher.

4. Posez la plus grande plinthe sur la pièce interne et installez les

4 vis de la plinthe. Utilisez 2 vis supplémentaires pour les installations hautes de plus de 33-1/2 po (85,09 cm). Utilisez les deux pièces de plinthe pour toutes les hauteurs de montage.

5. Rebranch ez l'alimentation ou la prise du lav e-vaisselle.

Méthode du cordo n d'alimentation : AVERTISSEMENT Risque de c hoc électrique Branchez dans une prise à 3 broches mise à la terre. Ne retirez pas la broche de terre. N'utilisez pas un adaptateur. N'utilisez pas une rallonge électrique. Le non-respect de ces consignes peut entraîner la mort, un incendie ou un choc électrique. Vérifier le fon ction nement Utilisez les 4 trous de vis supérieurs Réglez vers le haut ou vers le bas Plintheà2pièces Méthode de câ blage direct : AVERTISSEMENT Ris q ue de choc électrique Mettez le lave-vaisselle à la terre électriquement. Raccordez le câb le de terre au connecteur vert de miseàlaterredansleboîtierdejonction. N'utilisez pas une rallonge électrique. Le non-respect de ces consignes peut entraîner la mo rt, un incendie ou un choc électrique.

1. Lisez le manuel d'utilisation et d'entretien fourni avec votre

2. Vérifiez que toutes les pièces ont été installées et qu'aucune

étape n 'a été omise.

3. Vérifiez que vous disposez de tous les ou tils dont vous avez

4. Démar rez le lave-vaisselle et laissez-le c ompléter le cycle de

lavage le plus court. Après les deux premières minutes, déverrouillez la porte, attendez cinq seco ndes, puis ouvrez la porte.

5. Vérifiez la présence d'eau au fond de la cuve du lave-vaisselle.

Vérifiez que le lave-vaisselle fonct ionne correctement.

6. Si ce n'est pas le cas, débranchez l'alime ntation ou débranchez

le lave-vaisselle et reportez-vous Si le lave-vaisselle ne fonctionne pas Essayez d'abord les solutions suggérées ici pour éviter si possible le coût d'un appel de service. Le disjoncteur s'est-il déclenché ou le fusible de l'habitation est-il grillé? La porte est-elle bien fermée et verro uillée? Le cycle a-t-il été réglé correctement po ur démarrer le lave-vaisselle? L'alimentation en eau est-elle en marche? Si aucun de ces points de vérification ne résou d le problème, appelez le 1-800-4MY-HOME.
