| Marque | Ubiquiti Networks |
| Modèle | BM2HP |
| Type de produit | Point d'accès sans fil extérieur |
| Alimentation | Power over Ethernet (PoE) 24V, adaptateur fourni |
| Interface réseau | 1 port Ethernet 10/100 Mbps avec PoE |
| Fréquences | 2,4 GHz et 5 GHz (selon pays) |
| Puissance de sortie max | Jusqu'à 20 dBm (2,4 GHz) / 30 dBm (5 GHz) selon réglementation |
| Gain d'antenne | Antenne intégrée, gain max 25 dBi (selon modèle) |
| Système d'exploitation | airOS (interface web intégrée) |
| Adresse IP par défaut | 192.168.1.20 |
| Identifiants par défaut | Nom d'utilisateur : ubnt, Mot de passe : ubnt |
| Méthode de configuration | Navigateur web via connexion Ethernet |
| Température de fonctionnement | -30 °C à 75 °C (estimation) |
| Indice de protection | Extérieur (résistant aux intempéries, IP65 estimé) |
| Dimensions (approx.) | Environ 300 x 80 x 40 mm (estimation) |
| Poids (approx.) | Environ 0,5 kg (estimation) |
| Mise à niveau du micrologiciel | Via interface airOS (fichier .bin) |
| Garantie | 1 an (limitée, sous conditions) |
| Entretien | Nettoyer avec un chiffon sec et doux |
| Sécurité | Utiliser des câbles Ethernet blindés ; mise à la terre obligatoire |
| Pays d'utilisation | Sélection obligatoire dans airOS pour conformité réglementaire |
| Certifications | CE, FCC, IC, NMB-003 |
FOIRE AUX QUESTIONS - BM2HP Ubiquiti Networks
Questions des utilisateurs sur BM2HP Ubiquiti Networks
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Point d'accès au format PDF gratuitement ! Retrouvez votre notice BM2HP - Ubiquiti Networks et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BM2HP de la marque Ubiquiti Networks.
MODE D'EMPLOI BM2HP Ubiquiti Networks

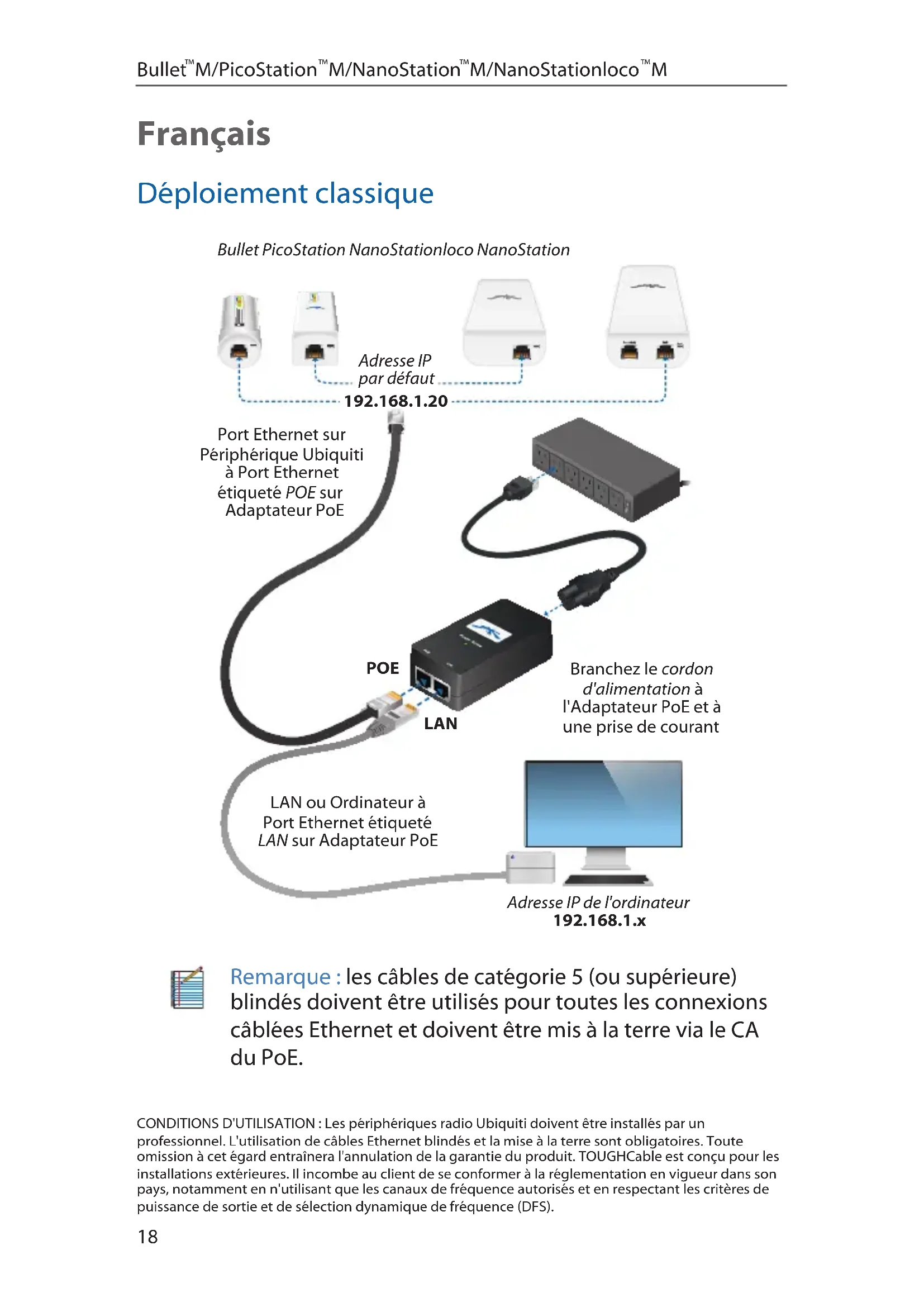

Déploiement classique
Bullet PicoStation NanoStationloco NanoStation
POE
Branchez le cordon d'alimentation à l'Adaptateur PoE et à une prise de courant
LAN ou Ordinateur à Port Ethernet étiqueté LAN sur Adaptateur PoE
Adresse IP de l'ordinateur 192.168.1.x
Remarque : les câbles de catégorie 5 (ou supérieure) blindés doivent être utilisés pour toutes les connexions câblées Ethernet et doivent être mis à la terre via le CA du PoE.
CONDITIONS D'UTILISATION : Les périphériques radio Ubiquiti doivent être installés par un professionnel. L'utilisation de câbles Ethernet blindés et la mise à la terre sont obligatoires. Toute omission à cet égard entraînera l'annulation de la garantie du produit. TOUGHCable est conçu pour les installations extérieures. Il incombe au client de se conformer à la réglementation en vigueur dans son pays, notamment en n'utilisant que les canaux de fréquence autorisés et en respectant les critères de puissance de sortie et de sélection dynamique de fréquence (DFS).
Accès à airOS
- Assurez-vous que votre machine hôte est connectée via Ethernet au périphérique Ubiquiti Networks (voir la page précédente).
- Configurez l'adaptateur Ethernet sur votre machine hôte avec une adresse IP statique sur le sous-réseau 192.168.1.x (ex.: 192.168.1.100).
- Lancez votre navigateur Web et tapez https://192.168.1.20 dans le champ d'adresse, puis appuyez sur Entrée (PC) ou Retour (Mac).
- Saisissez « ubnt » dans les champs Username (nom d'utilisateur) et Password (mot de passe). Choisissez votre pays dans la liste déroulante Country (pays). Vous devez accepter les conditions d'utilisation pour pouvoir utiliser le produit. Pour ce faire, cliquez sur I agree to these terms of use (J'accepte les conditions d'utilisation). Cliquez sur Login (Connexion).
Remarque : Choisissez dans la liste déroulante Country (pays) le pays dans lequel le produit est utilisé.
L'interface airOS s'affichera, ce qui vous permettra de personnaliser vos paramètres à votre guise.
Responsabilité de conformité de l'utilisateur
Le matériel doit être installé par un professionnel. Il incombe à cet installateur de garantir la conformité de fonctionnement du matériel aux exigences réglementaires du pays dans lequel il est installé.
Le matériel d'Ubiquiti Networks pouvant être utilisé avec une diversité d'antennes et de câbles, les champs Antenna Gain (gain d'antenne), Cable Loss (affaiblissement du câble) et Output Power (puissance de sortie) sont fournis à l'installateur pour l'aider à respecter les exigences réglementaires.
Remarque : Pour les pays de l'UE, le programme d'installation est nécessaire pour assurer le bon fonctionnement de radio dans les limites réglementaires PIRE. Pour l'UE, la limite maximale de pire pour un fonctionnement à 2,4 GHz est 20dBm. Pour le fonctionnement de 5 GHz, la PIRE maximale est de 30dBm.
Garantie limitée
UBIQUITI NETWORKS, Inc (« UBIQUITI NETWORKS ») garantit que le ou les produits fournis dans le cadre des présentes (ci-après le « Produit » ou les « Produits ») seront dépourvus de tout vice matériel ou de fabrication pendant une période d'un (1) an à compter de la date de livraison par UBIQUITI NETWORKS, dans des conditions normales d'utilisation et d'exploitation. L'obligation exclusive d'UBIQUITI NETWORKS et sa seule responsabilité dans le cadre de la présente garantie consistera à réparer ou remplacer, à sa discrétion, tout Produit non conforme à la garantie ci-définie pendant la période susmentionnée. La présente garantie ne couvre pas les frais d'enlèvement et de réinstallation de tout Produit. La période de garantie de tout Produit réparé ou remplacé ne sera pas prolongée au delà du terme d'origine.
Conditions de garantie
La garantie susmentionnée est nulle est non avenue si le Produit a été :
(I) modifié ou altéré (notamment par le biais d'un ajout) par des personnes autres qu'un agent d'UBIQUITI NETWORKS ou ses représentants autorisés ou qui ont été approuvés par UBIQUITI NETWORKS par écrit ;
(II) repeint ou a subi une modification du logo ou toute autre altération physique ;
(III) endommagé suite à une erreur de branchement ou à une défaillance des câbles ;
(IV) soumis à un usage inadapté ou abusif, une négligence ou une contrainte physique, électrique ou électromagnétique inhabituelle, notamment la foudre, ou tout autre type d'accident ;
(V) endommagé suite à l'utilisation du micrologiciel d'une tierce partie ;
(VI) reçu par UBIQUITI NETWORKS sans l'étiquette d'origine où figure le numéro MAC Ubiquiti ou toute autre étiquette d'origine Ubiquiti (qu'elle ait été perdue ou qu'elle ne figurait pas sur le produit au moment de l'achat).
(VII) livré dans les locaux d'UBIQUITI NETWORKS plus de 30 jours après l'émission du numéro de retour de matériel (RMA).
En outre, la garantie susmentionnée s'applique uniquement dans la mesure où : le Produit a été correctement installé et utilisé à tout moment conformément à la documentation Produit applicable, en ce qui concerne tous les aspects matériels ; tous les câblages Ethernet utilisent des câbles CAT5 (ou catégorie supérieure), les câblages en extérieur sont effectués à l'aide de câbles blindés et tous les critères de câblage spécifiques sont respectés pour les installations en intérieur.
Retours
Aucun Produit ne sera accepté pour remplacement ou réparation sans qu'un numéro d'autorisation de retour de matériel (Return Materials Authorization - RMA) n'ait été attribué par UBIQUITI NETWORKS pendant la période de garantie. Les Produits doivent être envoyés à UBIQUITI NETWORKS en fret prépayé, conformément à la procédure de retour de matériel d'UBIQUITI NETWORKS. Les Produits retournés sans numéro RMA ne seront pas traités et seront renvoyés en port dû ou mis au rebut. Pour plus d'informations sur le retour de matériel et l'obtention d'un numéro RMA, rendez-vous à la page suivante :
Clause de non-responsabilité
EN DEHORS DES GARANTIES EXPRESSÉMENT STIPULÉES PAR LES PRÉSENTES, UBIQUITI NETWORKS, SES FILIALES, AINSI QUE LEURS FOURNISSEURS TIERS DE DONNÉES, SERVICES, LOGICIELS ET ÉQUIPEMENTS MATÉRIELS N'ACCORDENT AUCUNE GARANTIE, EXPRESSE, TACITE OU LÉGALE, NOTAMMENT, MAIS SANS S'Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE, EXACTITUDE, QUALITÉ DE SERVICE OU DE RÉSULTATS, DISPONIBILITÉ, QUALITÉ SATISFAISANTE, ABSENCE DE VIRUS, JOUISSANCE PAISIBLE, ADÉQUATION À UN USAGE PARTICULIER ET ABSENCE DE CONTREFAÇON, AINSI QUE TOUTE GARANTIE DÉCOULANT DE TOUTE CONDUITE, OU TOUT USAGE OU PRATIQUE COMMERCIALE EN RAPPORT AVEC LESDITS PRODUITS ET SERVICES. L'ACHETEUR RECONNAÎT QUE NI UBIQUITI NETWORKS NI SES FOURNISSEURS TIERS N'ONT DE CONTRÔLE SUR SON PROPRE ÉQUIPEMENT OU SUR LE TRANSFERT DE DONNÉES VIA LES MOYENS DE COMMUNICATION, Y COMPRIS L'INTERNET, ET QUE LES PRODUITS ET SERVICES PEUVENT ÊTRE SOUMIS À DES RESTRICTIONS, INTERRUPTIONS, RETARDS, ANNULATIONS ET AUTRES PROBLÈMES INHÉRENTS À L'UTILISATION DES INFRASTRUCTURES DE COMMUNICATION. UBIQUITI NETWORKS, SES FILIALES ET LEURS FOURNISSEURS TIERS NE SAURAIENT ÊTRE TENUS RESPONSABLES DE TOUTE INTERRUPTION, ANNULATION, PERTE OU CORRUPTION DE DONNÉES, PERTE DE PAQUETS, OU TOUT RETARD, ÉCHEC DE LIVRAISON OU AUTRE DOMMAGE RÉSULTANT DE TOUTES LES ÉVENTUALITÉS SUS-MENTIONNÉES. En outre, UBIQUITI NETWORKS ne garantit pas que les Produits soient exempts d'erreurs et qu'ils fonctionneront sans interruption. UBIQUITI NETWORKS se dégage de toute responsabilité en cas de plaintes ou de dommages, de toute nature ou description, liés aux performances du système, notamment la couverture, la sélection de produits par l'acheteur (dont les Produits) pour son application et/ou la non-conformité des produits (dont les Produits) aux exigences gouvernementales ou réglementaires.
Limites de responsabilité
SAUF SI LA LÉGISLATION LOCALE L'INTERDIT, UBIQUITI, SES SOCIÉTÉS AFFILIÉES, SES FILIALES OU SES FOURNISSEURS NE SAURAIENT ÊTRE TENUS POUR RESPONSABLES DES DOMMAGES DIRECTS, SPÉCIAUX, ACCESSOIRES, CONSÉCUTIFS OU AUTRES DOMMAGES ET INTÉRÊTS (Y COMPRIS LA PERTE DE PROFITS OU DE DONNÉES, OU LES COÛTS D'INDISPONIBILITÉ), RÉSULTANT DE L'UTILISATION, DE L'INCAPACITÉ À UTILISER, OU DES RÉSULTATS DE L'UTILISATION DU PRODUIT, QUE CE SOIT AU TITRE DE LA GARANTIE, RESPONSABILITÉ CONTRACTUELLE OU DÉLICTUELLE, OU TOUT AUTRE TYPE DE RESPONSABILITÉ, QUE LESDITES SOCIÉTÉS AIENT ÉTÉ OU NON INFORMÉES DE LA POSSIBILITÉ DE TELS DOMMAGES.
Remarque
Certains pays, États et provinces n'autorisant pas l'exclusion des garanties ou conditions tacites, les exclusions susmentionnées peuvent ne pas s'appliquer à votre cas. Vous disposez peut-être d'autres droits, en fonction de votre pays, État ou province. Certains États, pays et provinces ne reconnaissent pas les exclusions ou les limitations de responsabilité à l'égard des dommages consécutifs ou accessoires. Les limitations susmentionnées peuvent donc ne pas vous être applicables. SAUF SI LA LÉGISLATION LOCALE L'AUTORISE, LES PRÉSENTES CLAUSES DE GARANTIE N'EXCLUENT, NE LIMITENT NI NE MODIFIENT VOS DROITS LÉGAUX EU ÉGARD À LA LICENCE DE TOUT LOGICIEL (INTÉGRÉ DANS LE PRODUIT) ET S'AJOUTENT AUXDITS DROITS. La Convention des Nations Unies sur les contrats de vente internationale de marchandises ne régit pas les transactions liées à la vente des Produits.
Italiano
Cet appareil numérique de la classe A est conforme à la norme NMB-003 Canada.
Pour réduire le risque d'interférence aux autres utilisateurs, le type d'antenne et son gain doivent être choisies de façon que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour une communication réussie.
Cet appareil est conforme à la norme RSS Industrie Canada exempts de licence norme(s). Son fonctionnement est soumis aux deux conditions suivantes:
- Cet appareil ne peut pas provoquer d'interférences et
- Cet appareil doit accepter toute interférence, y compris les interférences qui peuvent causer un mauvais fonctionnement du dispositif.
Cet appareil numérique de la classe A est conforme à la norme NMB-003 Canada.
Pour réduire le risque d'interférence aux autres utilisateurs, le type d'antenne et son gain doivent être choisies de façon que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour une communication réussie.
Cet appareil est conforme à la norme RSS Industrie Canada exempts de licence norme(s). Son fonctionnement est soumis aux deux conditions suivantes:
- Cet appareil ne peut pas provoquer d'interférences et
- Cet appareil doit accepter toute interférence, y compris les interférences qui peuvent causer un mauvais fonctionnement du dispositif.
Cet appareil a été conçu pour fonctionner avec les antennes énumérés ci-dessous, et ayant un gain maximal de 25 dBi*. Antennes pas inclus dans cette liste ou ayant un gain supérieur à 25 dBi sont strictement interdite pour une utilisation avec cet appareil. L'impédance d'antenne requise est 50 ohms.
* Modèle: NanoStation gain d'antenne 25 dBi est.
Le gain maximal d'antenne permis pour les dispositifs utilisant les bandes 5 250-5 350 MHz et 5 470-5 725 MHz doit se conformer à la limite de p.i.r.e.; le gain maximal d'antenne permis (pour les dispositifs utilisant la bande 5 725-5 825 MHz) doit se conformer à la limite de p.i.r.e. spécifiée pour l'exploitation point à point et non point à point, selon le cas.
Les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour les bandes 5 250-5 350 MHz et 5 650-5 850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs LAN-EL.
RF Exposure Warning
Les antennes utilisées pour ce transmetteur doivent être installé en considérant une distance de séparation de toute personnes d'au moins 2.52 m et ne doivent pas être localisé ou utilisé en conflit avec tout autre antenne ou transmetteur.
CE Marking
La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.
