VADMYBI18 - Composant pneumatique Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Venturi à commande électrique
Marque	Festo
Modèle	VADMYBI18
Tension d'alimentation	24 V DC ±10%
Pression de fonctionnement	Jusqu'à 8 bar (selon courbes)
Température de stockage	-20 à +50°C
Diamètre de la buse de Laval	0,7 mm
Raccordement vide	Raccord ③
Raccordement alimentation	Raccord ④
Connexion électrique 1	Signal de génération de vide (⑥)
Connexion électrique 2	Signal d'impulsion d'éjection (⑦)
Commande auxiliaire manuelle	Oui (pour vide et éjection)
Silencieux	Oui (⑨)
Fonctions principales	Génération de vide et impulsion d'éjection
Entretien	Nettoyage buse et silencieux à l'éther de pétrole
Accessoires recommandés	Ventouse type VAS, Vacuomètre type VAM, Filtre à vide type VAF-PK-4
Fixation	Trous de fixation ① et taraudages ②
Sécurité électrique	Ne pas dépasser 24 V DC ±10%
Utilisation avec air comprimé	Air non pollué, fluides non agressifs
Réparabilité	Démontage pour nettoyage, pas de pièces de rechange listées

FOIRE AUX QUESTIONS - VADMYBI18 Festo

Quelle est la tension d'alimentation du VADMYBI18 ?

La tension d'alimentation doit être 24 V DC ±10%. Une tension supérieure risquerait d'endommager la bobine.

Comment effectuer le raccordement électrique ?

Pour le VAD, connectez le signal de génération de vide à l'électrodistributeur situé du côté opposé au silencieux. Pour le VAD-...-I-..., connectez également le signal d'impulsion d'éjection à l'électrodistributeur du côté du silencieux.

Quelle est la fonction de la commande auxiliaire manuelle ?

La commande auxiliaire manuelle permet d'actionner manuellement les fonctions de génération de vide (⑤) et d'impulsion d'éjection (⑧) pour le test ou le dépannage.

Comment nettoyer la buse du venturi ?

Dévissez l'embout du raccord de vide ③, puis nettoyez la buse et le silencieux avec de l'éther de pétrole (ne pas utiliser de trichlor-éthylène). N'utilisez pas d'objet à arêtes vives pour éviter d'endommager la tuyère.

Quels accessoires sont recommandés pour ce composant ?

Les accessoires recommandés sont la ventouse type VAS, le vacuomètre type VAM et le filtre à vide type VAF-PK-4 (pièce n°15 889).

Quelle est la température de stockage conseillée ?

La température de stockage doit être comprise entre -20 et +50°C pour maintenir le composant en bon état.

Que faire si le vide n'est pas atteint ?

Vérifiez que le diamètre intérieur du raccordement à l'air comprimé est suffisant : il doit être égal à environ 3 fois le diamètre de la buse de Laval. Pour le VADMYBI18, le diamètre de buse est de 0,7 mm, donc le raccordement doit avoir un diamètre intérieur d'au moins 2,1 mm.

Comment utiliser correctement les bobines sur le modèle VAD-...-I-... ?

Veillez à ce que les bobines soient toujours excitées alternativement afin d'éviter un recouvrement entre les fonctions de génération de vide et d'éjection. Si les deux fonctions sont exécutées simultanément, aucune des deux ne sera pleinement effective.

Quels sont les diamètres de buse disponibles pour les différents modèles ?

Les diamètres de buse de Laval varient selon le type : pour -MZB- : 0,45 mm ; pour -MYB- : 0,7 mm (correspond au VADMYBI18) ; pour -ME-...-^1/8 : 0,95 mm ; pour -ME-...-^1/4 : 1,4 mm ; pour -ME-...-^3/8 : 2,0 mm.

Où puis-je télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com pour le modèle VADMYBI18 de Festo. Vous pouvez la télécharger directement ou demander une traduction par email.

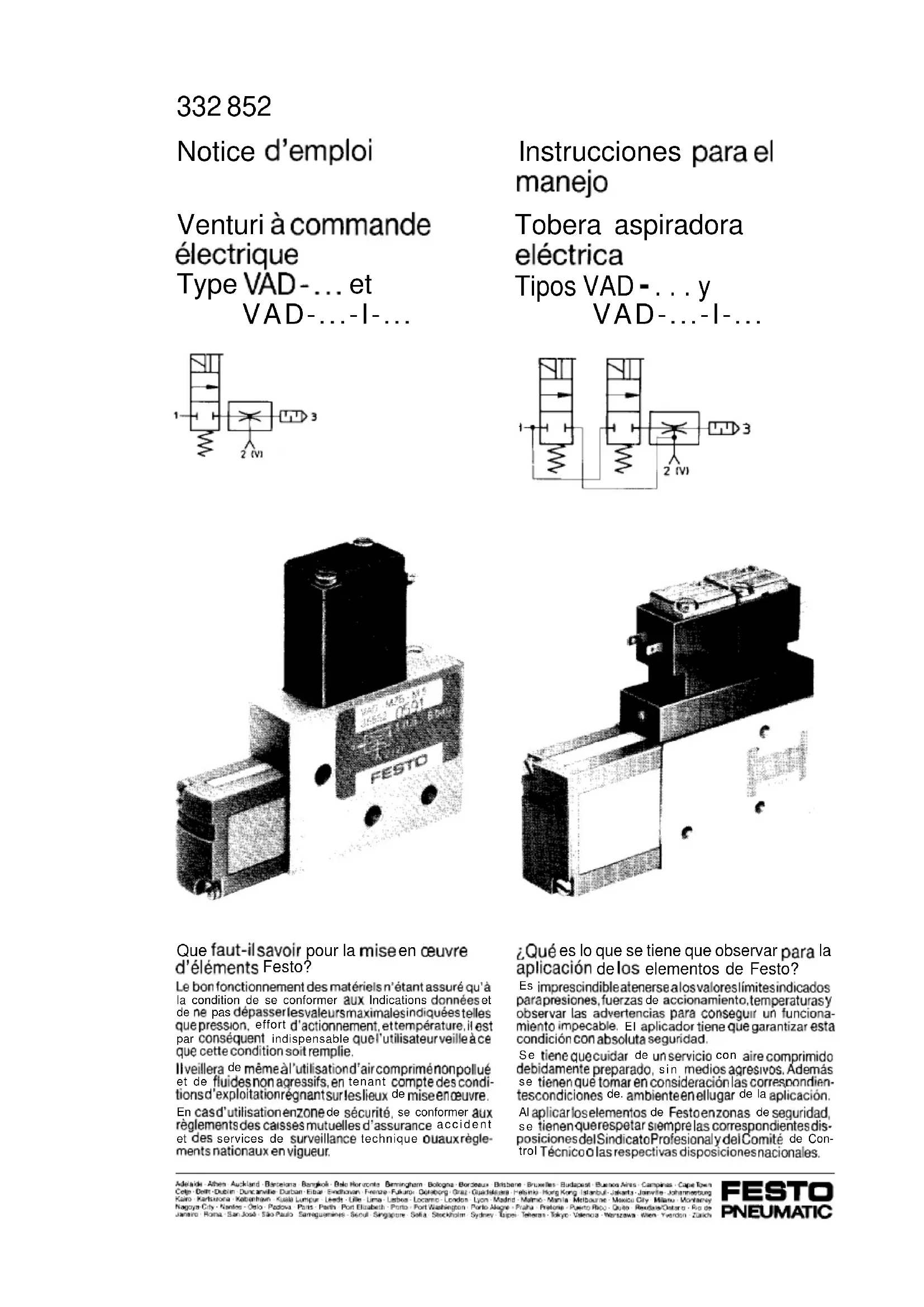

MODE D'EMPLOI VADMYBI18 Festo

Venturi à commande électrique

Type VAD-... et VAD-...-I-...

Que faut-il savoir pour la mise en œuvre d'éléments Festo?

Le bon fonctionnement des matériels n'étant assuré qu'à la condition de se conformer aux Indications données et de ne pas dépasser les valeurs maximales indiquée stelles que pression, effort d'actionnement, et température, il est par conséquent indispensable que l'utilisateur veille à ce que cette condition soit remplie.

Il veillera de même à l'utilisation d'air comprimé non pollué et de fluides non agressifs, en tenant compte des conditions d'exploitation régnants sur les lieux de mise en œuvre.

En casd'utilisation en zone de sécurité, se conformer aux règlements des caisses mutuelles d'assurance accident et des services de surveillance technique ouaux règlements nationaux en vigueur.

1. Eléments de commande et raccords

① Trou de fixation
② Taraudages de fixation
③ Raccord du vide
④ Raccord d'alimentation
⑤ Commande auxiliaire manuelle (vide)
⑥ Connexion élec. signal de génération de vide
⑦ Connexion élec. impulsion d'éjection
⑧ Commande auxiliaire manuelle (impulsion d'éjection)
⑨ Silencieux

2. Caractéristiques techniques

* uniquement avec connecteur spécifié sous Accessoires
* Sólo con caja de enchufe de acuerdo con la lista de accesorios.

3. Transport et dockage

Pour maintenir les VAD en bon état de fonctionnement, stockez-les a une temperature entre -20 et +50°C.

4. Montage

4.1 mecanique

Positionnez les VAD de sorte que les éléments de commande et les raccords soient toujours accessibles. (voir Entretien et nettoyage)

Pour le raccordement a l'air comprimé ④, utiliser un diametre interieur égalà environ 3 fois le diametre de la buse de Laval (cf. instructions en cas de panne).

4.2 électrique

Verifier que la tension de commutation est bien de 24 V(DC) ± 10%. Une tension supérieure risquerait d'endommager la bobine.

Connexion du VAD - :

Connectezle signal de generation de vide a l'electrodistributeur situé du côté oppose au silencieux.

Connexion du VAD-...-I-...:

Connecter le signal de generation de vide a l'electrodistributeur situé du côté oppose au silencieux.

Connecter le signal d'impulsion d'éjection a l'électrodistributeur situé du côté du silencieux.

5. Utilisation et fonctionnement

Pour VAD-...I-...:

Veillez a ce que les bobines soient toujours excitées alternativement afin qu'il n'y ait pas de recouvrement entre les fonctions de generation de vide et d'éjection.

Si les deux fonctions sont exécutées simultanément aucune des deux ne sera pleinement effective.

6. Entretien et nettoyage

Vérifiez de temps en temps que la tuyere n'est pas obstruée.

Dévissez pour ce faire l'embout du raccord de vide ③.

La tuyere est visible a travers l'orifice③.

Des particules peuvent être entraînées dans la tuyere par l'air aspire.

Nettoyer la buse et le silencieux avec de l'éther de pétrole (ne pas utiliser de trichlor-ethylene).

N'utilisez pas d'objet a arêtes vives pour le nettoyage, vous risqueriez d'endommager la tuyere.

pour tous les VAD- :

Ventouse type VAS -.

Vacuomètre type VAM -.

Filtre a vide

type VAF-PK-4,

n° de piece 15 889

7. Accesorios

Paratodaslas toberas VAD-. :

Ventosa Tipo VAS-

Les deux connecteurs proposes ne se distinguent que par la longueur de cable indiquée en mètres.

8. Courbes caractéristiques

Vide en fonction de la pression de fonctionnement

Consommation d'air en fonction de la pression de fonctionnement

mesuré au niveau de la tuyère a une distance de 1 m.

Sans debit d'aspiration c.-à-d. sans bruits parasites produits par l'écoulement de l'air au niveau du raccord de vide.

Panne / Dificultad		Cause possible / Cause posible		Réparation / Solución
Vide non atteint / No se alcanza el vacío suficiente		Diamètre intérieur du raccordement à l'air comprimé trop petit / El diámetro de la toma de presión es demasiado pequeño		Prévoir un raccordement à l'air comprimé égal à 3 fois le ∅ de la buse de Laval / Utilizar una toma de presión 3 × el diámetro de la tobera
Type / Tipo .	-MZB-... .	-M Y B - ... .	.-ME-...- ^1/8	...-ME-...- ^1/4	...-ME-...- ^3/8
Diamètro de la buse de Laval / Diámetro de la tobera	0,45	0,7	0,95	1,4	2,0

Sousréserve detoutes modifications
