Type de produit	Moto à moteur 4 temps
Marque	Anova
Modèle	MA212
Moteur	Monocylindre 4 temps OHV 25°, refroidi par air
Cylindrée	212 cm³
Alésage x Course	68 × 54 mm
Puissance max	7 Hp (4,8 kW) à 3600 tr/min
Couple max	11 Nm à 2500 tr/min
Vitesse de rotation nominale	3600 tr/min
Capacité réservoir carburant	3,6 L
Capacité huile moteur	0,6 L
Système d'allumage	Transistor sans contact
Démarrage	Lanceur rétractable
Poids net	18 kg
Carburant recommandé	Essence sans plomb 90
Huile moteur recommandée	15W/40 SAE, API SF ou SG
Filtre à air	Type sec (élément papier + éponge)
Entretien filtre à air	Tous les 25 heures de travail
Entretien bougie d'allumage	Tous les 50 heures, écartement 0,6-0,7 mm
Vidange huile	Recommandée après chaque utilisation ou selon intervalle
Inclinaison maximale d'utilisation	20°
Pare-étincelles	Intégré (obligatoire selon réglementation)
Norme CE	Oui

FOIRE AUX QUESTIONS - MA212 Anova

Quel type de carburant utiliser pour la moto Anova MA212 ?

Utilisez de l'essence sans plomb 90. Ne pas utiliser d'essence contaminée, périmée ou mélangée à de l'huile. Ne pas dépasser le niveau supérieur du réservoir.

Comment démarrer le moteur de la moto MA212 ?

Mettez le robinet de carburant en position ON, fermez le starter, réglez l'accélérateur, puis tirez sur le démarreur jusqu'à résistance avant de tirer franchement. Ne laissez pas la poignée du démarreur se rétracter violemment.

Comment entretenir le filtre à air ?

Nettoyez le filtre à air tous les 25 heures. Retirez l'élément en éponge et lavez-le avec un mélange d'eau tiède et détergent, puis rincez au solvant non inflammable. Séchez complètement avant remontage. Ne jamais utiliser le moteur sans filtre à air.

Quelle huile moteur utiliser et comment vérifier le niveau ?

Utilisez une huile 4 temps 15W/40 SAE de qualité API SF ou SG. Vérifiez le niveau sur une surface plane avec la jauge. Le niveau doit être entre les marques bas et haut. Capacité : 0,6 L.

Comment stocker la moto en cas d'inutilisation prolongée ?

Vidangez le réservoir de carburant et le carburateur, nettoyez le réservoir, vidangez l'huile, nettoyez le moteur avec un chiffon propre. Stockez dans un endroit bien aéré et à l'abri de la poussière. Suivez le tableau de stockage selon la durée (ajouter un conditionneur d'essence au-delà de 2 mois).

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord le niveau de carburant. Vérifiez la bougie : retirez le capuchon et nettoyez-la. Si le problème persiste, consultez un atelier agréé. Ne pas démonter l'unité soi-même.

Quelle est la puissance du moteur Anova MA212 ?

La puissance maximale est de 7 Hp (4,8 kW) à 3600 tr/min, et la puissance nominale est de 4,9 Hp (3,6 kW) à 3600 tr/min. Le couple maximal est de 11 Nm à 2500 tr/min.

Est-il dangereux d'utiliser le moteur dans un espace clos ?

Oui, extrêmement dangereux. Le moteur émet du monoxyde de carbone, un gaz toxique inodore. Ne jamais utiliser dans une pièce fermée ou mal ventilée. Assurez-vous d'une ventilation suffisante.

Comment vidanger l'huile moteur ?

Vidangez l'huile lorsque le moteur est chaud. Retirez le bouchon de vidange (bas du moteur) et le bouchon d'huile supérieur. Laissez s'écouler complètement, puis remettez le bouchon de vidange avec le joint. Remplissez avec 0,6 L d'huile neuve et vérifiez le niveau.

Quelles sont les précautions de sécurité essentielles ?

Ne fumez pas lors du remplissage de carburant. Utilisez le moteur dans un endroit bien aéré, à plus d'un mètre des bâtiments. Éloignez les enfants et les animaux. Laissez le moteur refroidir avant de le ranger. Respectez l'angle d'inclinaison maximal de 20°.

MODE D'EMPLOI MA212 Anova

Merci d'avoir acheté notre moteur à essence. Nous espérons que vous approucierez d'utiliser l'un des mêleurs modèles du marché.

Ce manuel traite des informations et des specifications sur le fonctionnement et l'entretien des mèds, moteurs à essence MA 196, ces manuels doivent être considérés comme une partie permanente du moteur et doivent rester à côté du moteur s'il est vendu.

Messages de sécurité: ils se compose d'un symbole d'alerte et de l'un de ces trois mots danger, averissement et attention.

DANGER: indique un danger, s'il n'est pas évité, il peut provoquer des blessures, voir la mort.

A VERTISSEMENT: indique un danger, s'il n'est pas évité, il peut provoquer des blessures et / ou des dommages matériels.

SOIN: indique un danger, s'il n'est pas évité, il peut provoquer des blessures légères et / ou des dommages matériels.

Information utile:

Si vous étés au courant d'un problème, faites inspector et réparer votre moteur à essence par un atelier/agréé.

SECURITE

AVERTISSEMENT

Le moteur fonctionnera correctement, suivez ce manuel. Veuillez lore et comprendre ce manuel avant'utiliser le moteur. Familiarisez-vous avec les commandes et procedures pour un fonctionnement sur de votre moteur afin d'eviter les accidents.

Informations sur le fonctionnement en toute sécurité

1. Veuillez effectuer une inspection avant utilisation (voir chapitre 2) avant de l'utiliser pour éviter des blessures ou des dommages à l'équipement.
2. Gardez le moteur dans un endroit aéré et à au moins un mètre des batiments et autres machines pendant l'utilisation, et éloignez le moteur des substances inflammables pour éviter un incendie.
3. Mantenga a Niños y mascotas fuera del area de operación.
4. Assurez-vous que la personne qui utilise la machine a reçu des instructions correctes sur la façon de faire fonctionner le moteur.
5. Éloignez les substances inflammables (essence, allumettes) du moteur.
6. L'essence étant extrémement inflammable et explosive dans certaines conditions, veuilles faire le plein dans un endroit bien ventilé avec le moteur éteint.
7. Ne pas faire le plein au-dessus de la marque de la crépine d'essence.
8. Assurez-vous que le bouchon de gaz est bien serré.
9. Assurez-vous que tout déversement de carburant est nettoyé avant de démarrer le moteur.
10. Ne fumez pas et ne laisses pas de flammes ou etincelles à l'endetroit où le moteur est entreposé ou fait le plein.

AVERTISSEMENT

Instructions d'utilisation sécurité

1. L'échépping libéré du monoxyde de carbone toxique, un gaz sans couleur ni odeur. La respiration de ces gaz peut entraîner une perte de conscience et même la mort. N'utilise pas cette machine sans une bonne ventilation ou dans une piece fermée.

2. Si vous utilise ce moteur dans une zone fermée ou partiellement fermée, I 'air que vous respirez peut contenir une quantité dangereuse de gaz. Assurez-vous d'avoir une ventilation ajustate pour éviter l'accumulation de ces gaz.

3. Placer le moteur sur une surface plane, I 'angle d'inclinaison du moteur ne doit pas dépasser 20^ , s'il ne peut pas provoquer de déversement de carburant.
4. Le moteur contient un pare-étincelles. Vous pouvez enfreindre la loi si vous utilisez le moteur sans suppresseur. Veuillez vous renseigner sur les lois et réglementations locales suivantes avant d'utiliser le moteur.
5. L'échévement devient très chaud pendant et après l'utilisation du moteur. Veillez à ne pas toucher l'échévement lorsqu'il est chaud. Laissez le moteur refroidir avant de le ranger à l'intérieur.

VÉRIFIER AVANT UTILISATION

1. Vérifiez le niveau d'huile.

2. Vérifiez le lubricifant.

3. Le lubrifiant joue un role important qui peut affecter les performances et la durée de vie du moteur. Les moteurs 2 temps et les huiles sans détermagent endommageront le moteur et ne doivent pas être utilisées.

4. Avant de vérifier le lubrifiant, placez le moteur sur une surface plane.

Utilisez un lubrifiant 4 temps qui répond aux exigences de la classification de service API SF ou SG. Vérifiez toujours l'étiquette d'huile pour vous assurer qu'elle contient les lettres SF ou SG.

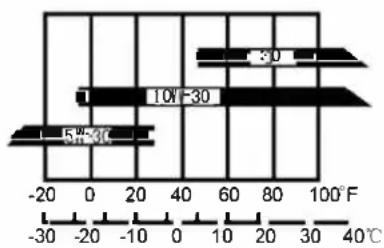

Température

SAE1 OW-30 est généralement recommendé pour une utilisation à toutes les températures. Les autres viscosités indiquées dans le tableau peuvent être utilisées lorsque la temperature moyenne dans votre logement se situe dans la plage indiquée.

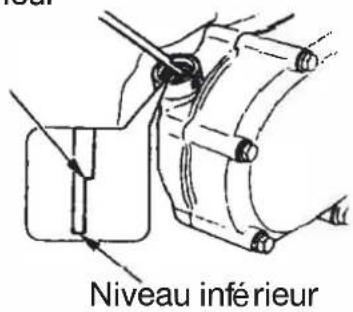

Assure z-vous que le moteur est sur une surface plane.
- Tournez et retirez le bouchon d'huile et nettoyez l'anse avec un chiffon propre.
- Remettez la crique dans le trou sans tourner le capuchon.
- Si le niveau d 'huile est inférieur à la marque désignée comme niveau bas, replisssez d'huile jusqu'àu niveau haut indiqué par la crique.
- Tournez et fermez le bouchon d'huile.

Niveau supérieur

Moteur de système d'alerte d'huile (fonction en option)

Le système d'alerte d'huile est conçu pour éviter les dommages dus à l'huile insuffisante dans le carter. Lorsque le niveau d'huile dans le carter moteur tombe en dessous d'un niveau de s'écurité, le système d'avertissement arrêté automatiquement le moteur même le commutateur est en position. Si le moteur se ferme vers le bas et ne peut pas érifier redémarrer le niveau d'huile avant de vérifier les autres causes possibles.

(1)

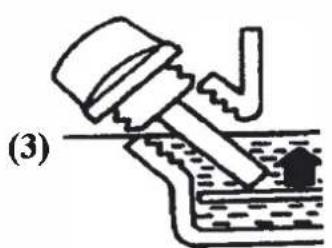

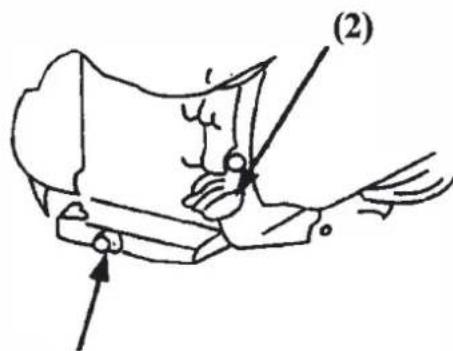

(1) Bouchon de vide (2) Interrupteur moteur (3) Niveau inférieur

Niveau de carburant

• Vérifier la jauge de carburant et faire le plein du réservoir si le niveau est bas. Ne pas faire le plein au-dessus de la butée. Le carburant 90 est recommandé.
  L essence sans plomb produit moins de pannes de moteur et d'étincelles, prolongant la durée de vie du système d'échéppement.
• N 'utilissez jamais d'essence contaminée ou périmée ou mélangée à de l'huile. Empêchez la saleté, les déchets ou l'eau de pénétrer dans le réservoir d'essence.
• Si la bougie d 'allumage tombe en panne ou que le moteur saute alors qu'il fonctionne à vitesse normale, changez la marque de l'essence. Si le problème persististe, contactez un atelier/agéré.

AVERTISSEMENT:

• L 'utilisation du moteur avec des défaillances de bougies d'allumage peut endommager le moteur.
• Si ces défaillances de bougies sont dues à une mauvaise utilisation, la garantie ne couvrira pas ces dommages.

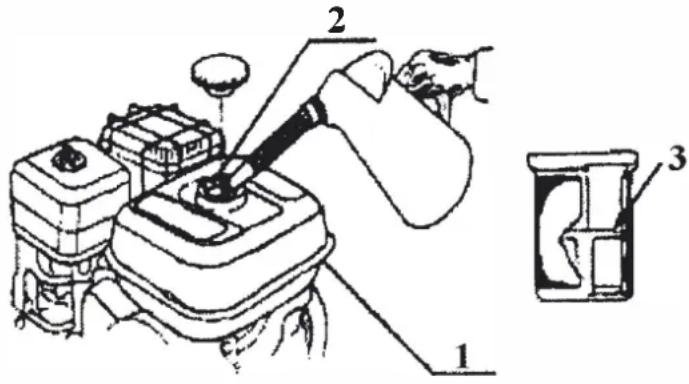

(1) Réservoir daurant (2) Trounpplissage (3) Niveau supérieur

FILTREÀAIR

Le filtré à air est de type sec qui comprend un élément en papier et un élément en éponge.

Retirez le clip et demontez l'enveloppe du filtré.
- Lavez l'article avec un mélange de détergent fait maison et d'eau tiège, puis lavez-le avec un solvant ininflammable, puis laissez-le sécher complètement.

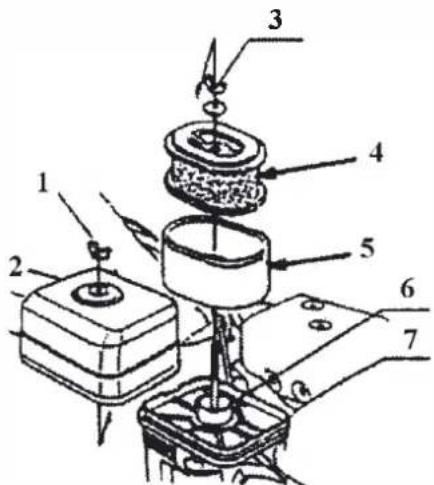

(1) Écrou

(2) Couvercle fille

(3) Écrou

(4) Élement en papier

(5) Élement éponge

(6) Prise

(7) Silencieux

AVIS:

N 'utilisez pas le moteur sans filtrre à air.

DANGER:

• L 'utilisation d'essence ou de solvants inflammables pour nettoyer les éléments filtrants peut provoquer un incendie ou une explosion.

SOIN:

• Ne pas utiliser le moteur sans le filtré à air, cela provoquerait la pénétration de saleté ou de poussière à travers le carburateur, provoquant la rupture du moteur.

DÉMARRER LE MOTEUR

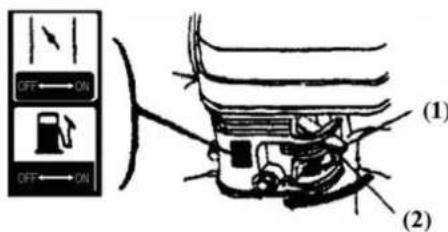

• Mettre le robinet de carburant en position d'allumage, dévisser le bouchon de vidange du bas du carburateur, régler le bouchon de vidange jusqu'à ce que l'huile commence à déborder.
• Tirez la barre de starter en position fermée. La tige de starter en position CLOSE. Réglez l'accéléateur à sa position correcte, tirez légèrement sur le démarreur jusqu'à ce que vous remarquiez une résistance. Tirez ensuite fort.

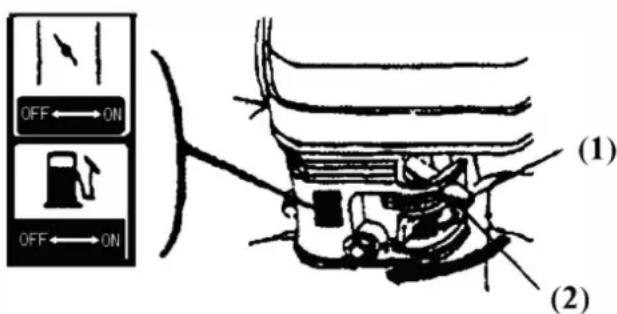

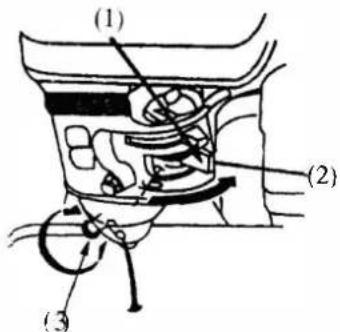

(1) Vanne essence (2) Niveau de dmarrage (3) Bouchon de vidange

AVIS:

• Ne laissiez pas la poignée du démarreur s'enclencher contre le moteur. Faites-le revenir lentement pour éviter d'endommager la chaussure.
• Une fois démarré, laissez le moteur tourner au ralenti pendant 1 à 3 minutes, assurez-vous qu'il est équilibré, puis mettez la manette des gaz en position OUVERTE, réglez la barre de starter sur OUVERT.

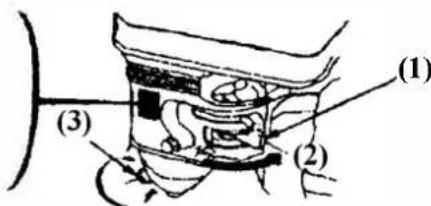

(1) accéléateur automatique (2) position arrêt (3) commande de émailrage

(3) commande de démarrage

On Demarrageelectrique Off start Placer le commutateur du moteur en position START

Interrupteur moteur

AVIS:

• Limitez le temps de démarriage à 5 secondes pour éviter tout dommage. Si le moteur ne démarre pas, relâchez le démarreur et réessayez 1 seconde plus tard.

ARRÊTEZ LE MOTEUR

Réglez l'accélérateur à la bonne position. Réduisez la vitesse du moteur, fermez le starter, mettez l'interrupteur en position OFF.

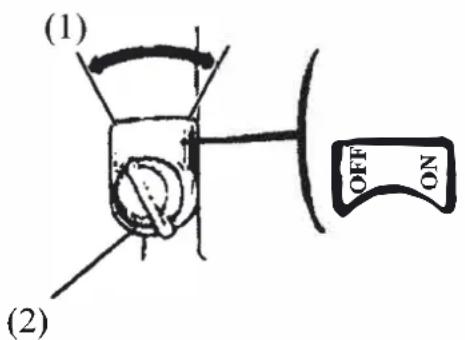

(1) Contrôle accéléré (2) Accelerateur OFF

DANGER:

• L'essence est extrémement inflammable et explosive dans certaines conditions.
• Reste z dans des endroits bien ventilés avec le moteur arrêté. Ne fume pas et ne laissez pas de flammes ou détincelles pres de l'endroit où vous faites le plein ou stockez l'essence.
• Ne verse z pas d'essence par-dessus. ÀpRES avoir fait le plein, fermez hermetiquement le bouchon du réservoir.
• Les vapeurs d'essence sont extrémement inflammables et peuvent s'enflammer après le démarrage du moteur.

Assurez-vous que tout déversement a été bien nettoyé avec un chiffon avant de démarrer le moteur.
- Évitez que l'essence entre en contact avec la peau pendant une longue période, évitez de respirer les vapeurs, gardez hors de portée des enfants.

A VIS

• L'essence peut endommager les peintures ou les plastiques. Soyez prudent lors du ravitationnement. Les dommages causés par l'essence ne sont pas couverts par la garantie.

ENTRETIEN DU MOTEUR:

Effectuez un entretien régulier pour vous assurer que le moteur conserve de bonnes performances. Suivez toujours les directives d'entretien et d'inspection qui marquent ce manuel.

AVERTISSEMENT:

• Arrêtez le moteur avant d'effectuer l'entretien. Si le moteur doit tourner, assurez-vous qu'il y a une bonne ventilation. La respiration de ces gaz peut entraîner une perte de conscience et même la mort.

• Entretien quotidien:

• Filtre à air: Un filtré à air sale restreint le flux d'air vers le carburateur Pour éviter tout dysfonctionnement du carburateur, nettoyez régulièrement le filtré à air. Nettoyez plus souvent lorsque vous utilisez le générateur dans des endroits poussièreux.

• Regardez le filtré à air, restez propre.

• Regardez les écrous, serrez ceux qui sont desserrés.
  Assurez-vous que le niveau de lubrifiant se situe dans les niveaux x indiqués.

• Nettoyez le filtré à air après 25 heures de travail.

• Nettoyez la bougie d'allumage des bougies d'allumage après avoir travaillé plus de 50 heures. réglez l'écartement des bougies à 0,6-0.7 mm (voir fig.4-1). Vérifiez et nettoyez le radiateur.

• Vidanger lhuile lorsque le moteur est chaud, pour assurer une vidange rapide et complète.

• Retirez le bouchon de vidange et le joint, retirez le bouchon d 'huile et vidangez l'huile.
• Réinstallé le bouchon de vidange et la retenue. Serrez fermement le capuchon.
• Faire le plein avec l'huile recommandée et vérifier le niveau.

A VIS

Huile recommandée: 15W/40SAE
MA212 capacité 0.6L

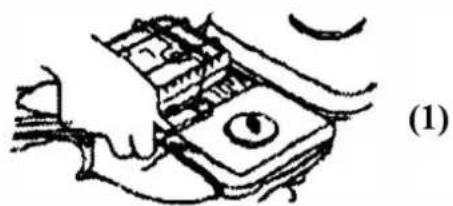

(1) Retirez la bougie (2) Ajuster l'espace de la bougie d'allumage

1. Nettoyez le réservoir de carburant et le filtré une fois que la machine a effectué 100 heures de travail.: Retirez le bouchon de gaz et le filtré et Brossez doucement. Retirez le réservoir de carburant, nettoyez l'intérieur du réservoir. Réinstallé le réservoir, mettez le filtré en place, replissez de carburant jusqu'au sommet.

(1)

(1) bouchon de vidange (2) interrupteur moteur (3) niveau inférieur

Vérifiez le vieillissement de la conduite d'essence tous les 2 ans. Si vous remarquez des fissures, changez-le. Serrez ensemble et inspectez les fuites. Avant de ranger l'unité pendant une longue période:

Assurez -vous que l'endetroit est exempt d'humidité et de poussière.
- Entretien conforme au tableau.

Stockage	Entretien recommendé pour éviter les démarrages difficiles
Moins d'un mois	Il ne nécessite pas de préparation
1 à 2 mois	Remplissez de nouveau gaz
2 mois à un an	Remplissez d'essence neue et ajoutez un conditionneur d'essence
	Amorcez le carburateur
	Filtre à essence propre

STOCKAGE DE MOTEUR

• Si le moteur n'est pas utilisé pendant une longue période, effectuez un entretien approprié avant de le ranger.
• Vidangez d'abord le réservoir de carburant et nettoyez la saleté et l'eau à l'intérieur du réservoir. Vidangez complètement le carburateur, puis serrez bien le bouchon de vidange.
• Deu xièmement, dévissez le bouchon de vidange au bas du vilebreguin, vidangez le lubrifiant dans le puits de vilebreguin, puis resserrez le bouchon de vidange.
• Enfin, nettoyez la surface du moteur avec un chiffon propre, en enlevantla saleté et la poussière. Entreposez ensuite le moteur dans un endroit bien aéré et sans poussière.

TRANSPORT

• Le contact avec un moteur ou un éc happening chaud peut provoquer de graves brûlures ou incendies. Laissez le moteur refroidir avant de le transporter.
• Lorsque le moteur est transporte, placez I 'interrupteur du moteur et la soupape de carburant en position OFF. Gardez le moteur au frais.

SOLUTION DE PROBLEMES 1.

Le moteur ne démarre pas

• Magazine moteur si vous ne pouvez pas démarrer.

• Tout d'abord, vérifie le niveau de carburant dans le réservoir. Tournez la soupape d'essence sur (2), le carburant doit se vider lorsque la soupape est en position ON. Serrez le bouchon de vidange. (voir figure 3-1)

2. Bougie

• Vérifiez la bougie. Retirez le capuchon et retirez toute saleté. Si le moteur ne démarre toujours pas, rendez-vous dans un atelier/agréé. Les utilisateurs ne doivent pas démonter ni réarmer les unités theirs.

3. Sans assez de force

• Vérifiez les filtrés à air.
• Vérifiez l'essence. Veuillez laisser le réserveir et le carburateur vides et replir avec de l'essence neuve.
• Pour d 'autres situations, contactez votre revendeur.

CHARACTERISTIQUES

TYPE	MA212
Modèle Moteur	Un cylindre, OHV25°, Quatre Temps, Bfrigéré par Air 2:1 Réducteur de Vitesse
Calibre×Carrière (mm)	68×54
Déplacement (cm3)	212
Puisance Max. (HP/Kw/rpm)	7Hp(4.8Kw)3600 RPM
Puisance Nominale (Kw/rpm)	4.9Hp(3.6Kw)3600 RPM
Max. couple (N.m/rpm)	11 Nm/2500RPM
Capacité Dépôt d'essence (L)	3.6L
Capacité Huile Moteur (L)	0.6
Système d'ignition	Aimant Transistor
Système d'allumage	Démarrage rétractable
Poids Net (kg)	18
Système d'ignition	Transistor sans Contact
Système d'allumage	Démarrage rétractable

ENTREPRISE DE DISTRIBUTION

MILLASUR, S.L.

RUA EDUARDO PONDAL, No 23 P.I.SIGUEIRO

15688 OROSO - A CORUNA

ESPANA

CE

anova

Déclaration de CONFORMITE CE

Conformément aux différentes directives CE, il est confirmé que, de par sa conception et sa construction, et selon le marquage CE imprimé par le constructeur, la machine identifiée dans ce document est conforme aux exigences pertinentes et fondamentales de santé et de sécurité des directives CE susmentionnées. Cette déclaration valide le produit pour afficher le symbole CE.

Dans le cas où la machine est modifiée et que cette modification n'est pasapprovée par fabricant et communiquée au distributeur, cette déclaration perdra sa valeur et sa validité.

Nom de la machine: MOTEUR 4T

Modèle: MA212

Norme reconnue et approuvée à laquelle il convient:
