Type de produit	Support mural pour écran plat
Marque	Crimson
Modèle	F30
Capacité de charge maximale	18 kg (40 lb)
Matériau	Acier
Types de murs compatibles	Montants bois (2x4" min), béton plein (épaisseur ≥ 8", densité > 2000 psi), blocs de béton (ASTM C-90)
Inclus	Plaque murale (C), plaque de montage (E), vis (F, G), chevilles (B) pour béton
Outils nécessaires	Perceuse, foret bois 4 mm (5/32"), foret béton 10 mm (3/8"), clé à douille 3/8", niveau à bulle, localisateur de montants, marteau
Garantie	10 ans contre les défauts de matériaux et de fabrication
Compatibilité VESA	Standard (la plupart des écrans plats)
Installation	Sur montants bois ou mur en béton/blocs de béton. Ne pas installer sur brique creuse, joints de mortier ou cloisons sèches sans renfort
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Vérifier la solidité du mur. En cas de doute, contacter un installateur qualifié.
Pièces détachées et réparabilité	Contactez le service client Crimson AV pour les pièces de rechange. Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - F30 Crimson

Quel est le poids maximum que peut supporter le support F30 ?

Le support mural Crimson F30 peut supporter un écran d'un poids maximal de 18 kg (40 lb). Ne jamais dépasser cette limite.

Sur quels types de murs puis-je installer le support F30 ?

Le support est conçu pour une installation sur montants en bois (minimum 2x4") ou sur des murs en béton plein (épaisseur ≥ 8", densité > 2000 psi) ou en blocs de béton conformes à la norme ASTM C-90. Ne pas installer sur brique creuse, joints de mortier ou cloisons sèches sans renfort.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret à bois de 4 mm (5/32") pour les montants bois, d'un foret à béton de 10 mm (3/8") pour le béton, d'une clé à douille 3/8", d'un niveau à bulle, d'un localisateur de montants et éventuellement d'un marteau.

Le support F30 est-il compatible avec tous les téléviseurs ?

Le support est compatible avec la plupart des écrans plats utilisant une norme VESA standard. Vérifiez que les trous au dos de votre TV correspondent aux vis fournies (F ou G). Utilisez des rondelles si nécessaire pour éliminer le jeu.

Comment fixer la plaque de montage au téléviseur ?

Alignez la plaque de montage (E) sur les trous au dos du téléviseur. Fixez-la avec les vis fournies (F) ou (G) à l'aide d'un tournevis. Si les vis butent, utilisez des rondelles (non incluses) pour éliminer le jeu.

Quelle est la longueur des chevilles pour béton ?

Les chevilles (B) fournies sont conçues pour un perçage de 65 mm (2,5") de profondeur avec un foret de 10 mm (3/8").

Puis-je installer ce support sur un mur en placoplâtre (plaque de plâtre) ?

Non, sauf si le placoplâtre recouvre un montant en bois ou une structure solide. Le support doit être fixé directement dans les montants ou le béton. Un maximum de 16 mm de placoplâtre est toléré si derrière il y a un montant.

Comment localiser les montants pour l'installation ?

Utilisez un localisateur de montants pour trouver le centre du montant. Tracez une ligne verticale au centre à l'aide d'un niveau à bulle pour guider le positionnement de la plaque murale.

Que faire si je ne comprends pas les instructions d'installation ?

Si vous avez des doutes sur la sécurité de l'installation, contactez le service clientèle de Crimson AV ou faites appel à un installateur qualifié. Une installation incorrecte peut entraîner des dommages matériels ou corporels.

Quelle est la garantie du support F30 ?

Crimson AV offre une garantie de 10 ans contre les défauts de matériaux et de fabrication. Cette garantie s'applique uniquement aux produits achetés aux États-Unis. Pour les autres pays, contactez le distributeur local.

MODE D'EMPLOI F30 Crimson

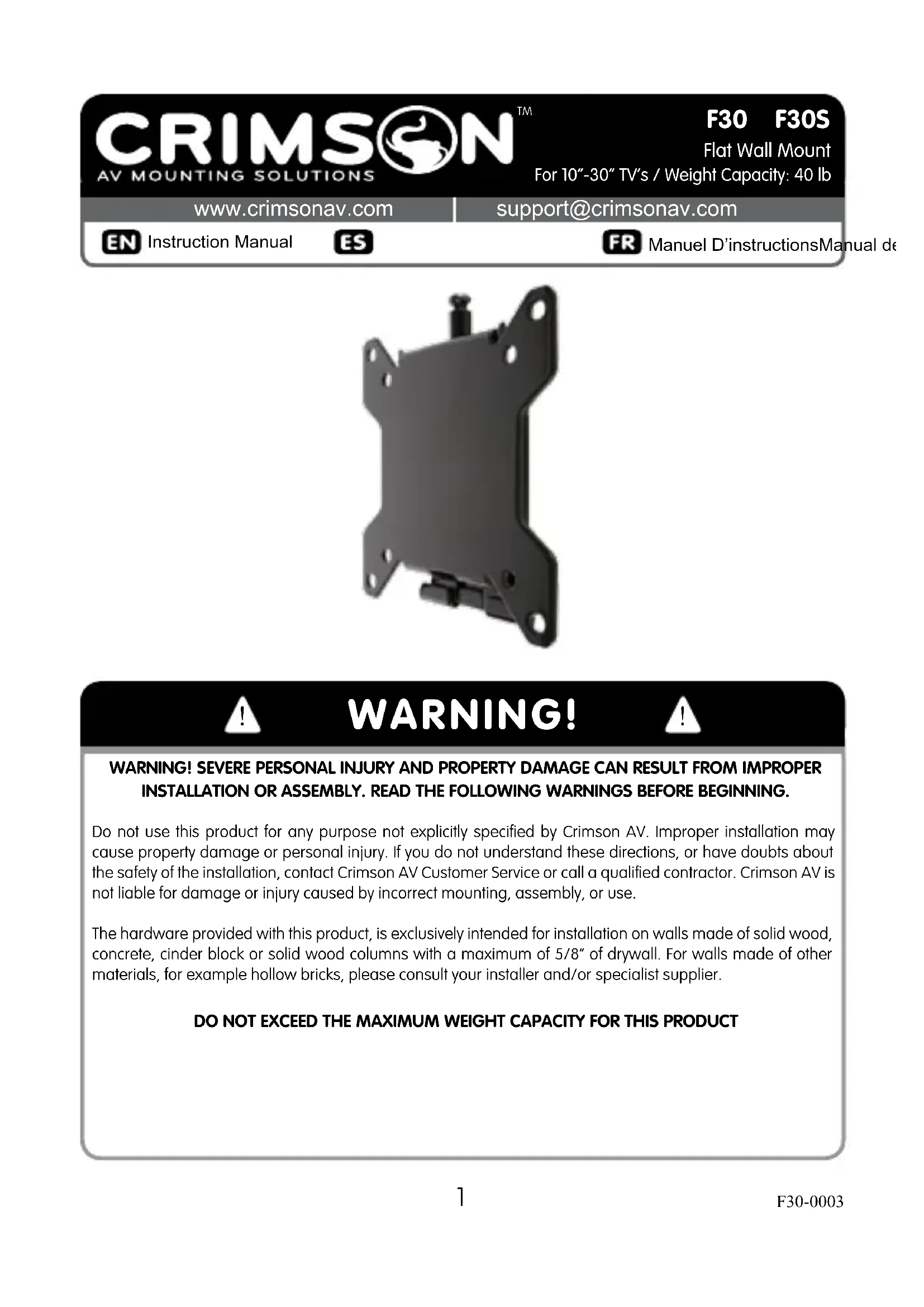

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

40lb / 18kg

TOOLS REQUIRED

Peu de bois de 4 mm - 5/32". peu maçonnerie 10mm - 3/8". 3/8" Clé à douille. Marteau si nécessaire.

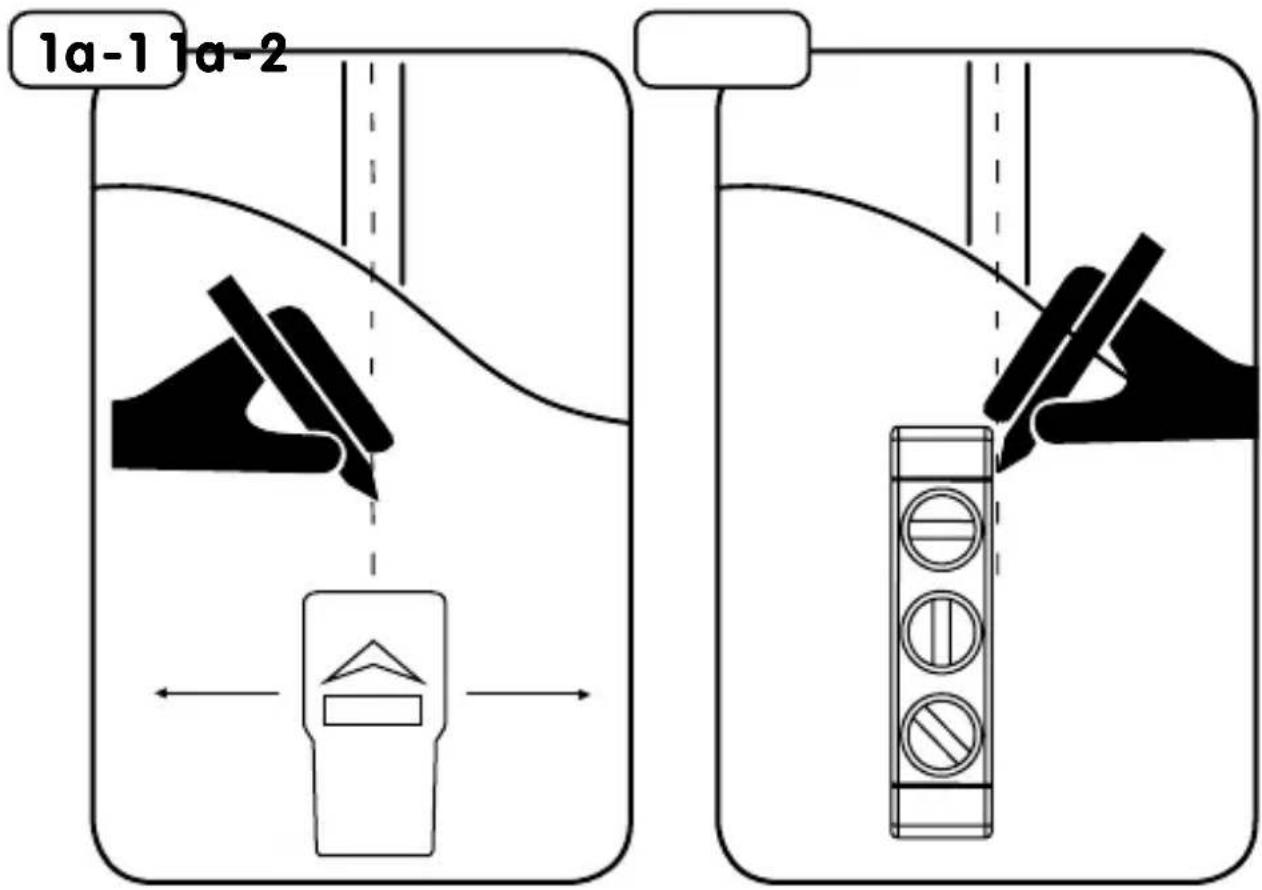

Utiliser un localisateur de montants de localiser le centre du montant.

Utiliser le niveau tracez une ligne verticale au centre du montant.

WARNING!

Installez uniquement les montants ou des poutres qui sont un minimum de 2"x4", mur ou au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum de 5/8".

WOOD STUD INSTALLATION1a-3

EN

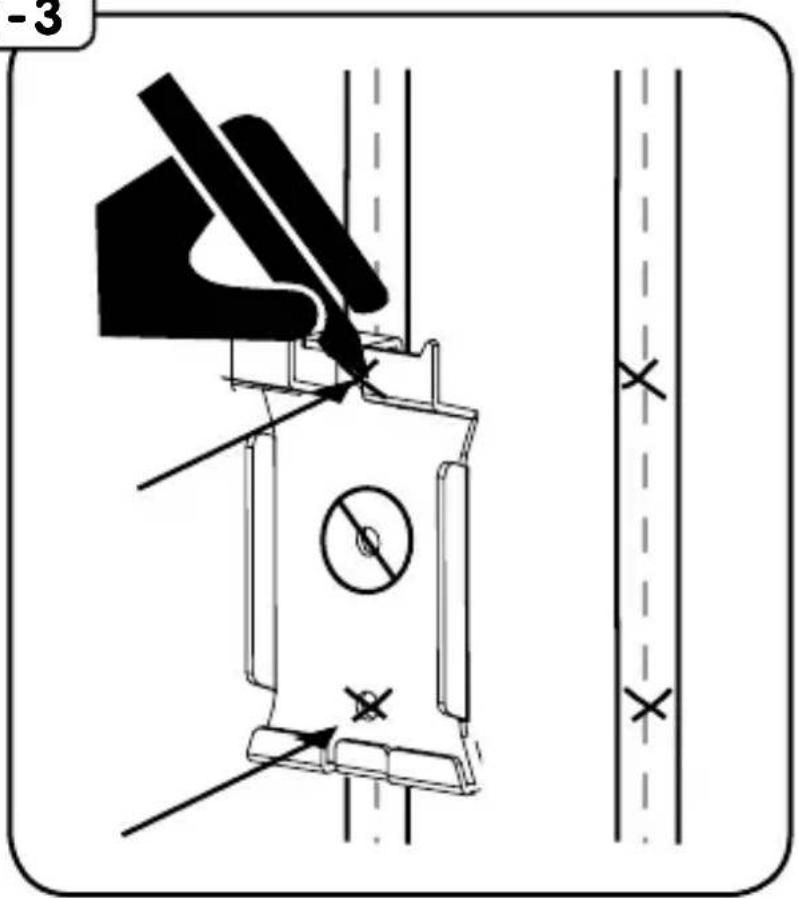

Utilisez la plaque murale (C) pour marquer l'emplacement trou dans l'axe.

1a-3

-3 X X

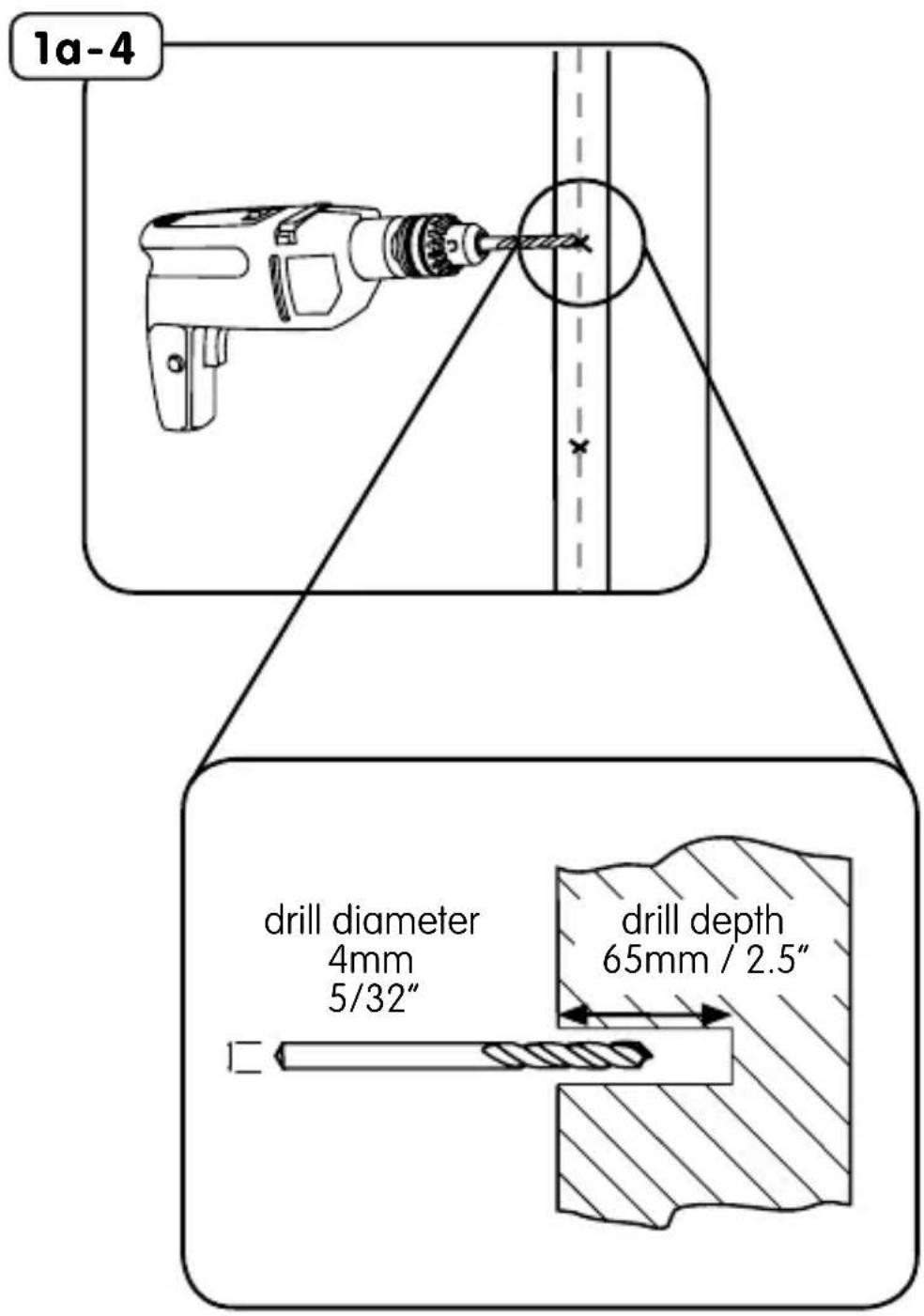

Utilisez 4mm - foret 5/32in faire un 65mm - 2.5" trou de sur les marque.

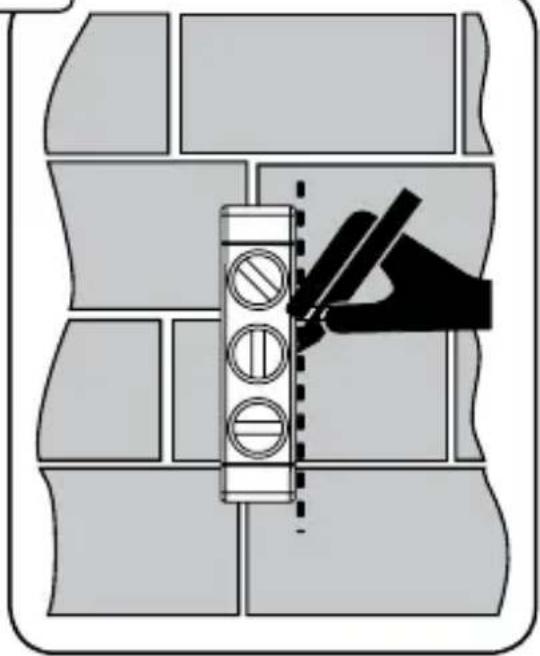

Utilisez le niveau pour faire une ligne sur le mur.

1b-1

Montures sont conçus pour être installés sur un mur en béton d'une épaisseur minimale de 8 "et la densité supérieure à 2000 psi et 8" x8 "x16" en blocs de béton qui rencontre la norme ASTM C-90 du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer sur un mur ou cendre bloc de béton qui a une cloison sèche de type ou d'un autre finition.

1b-2 CINDER BLOCK & CONCRETE INSTALLATION

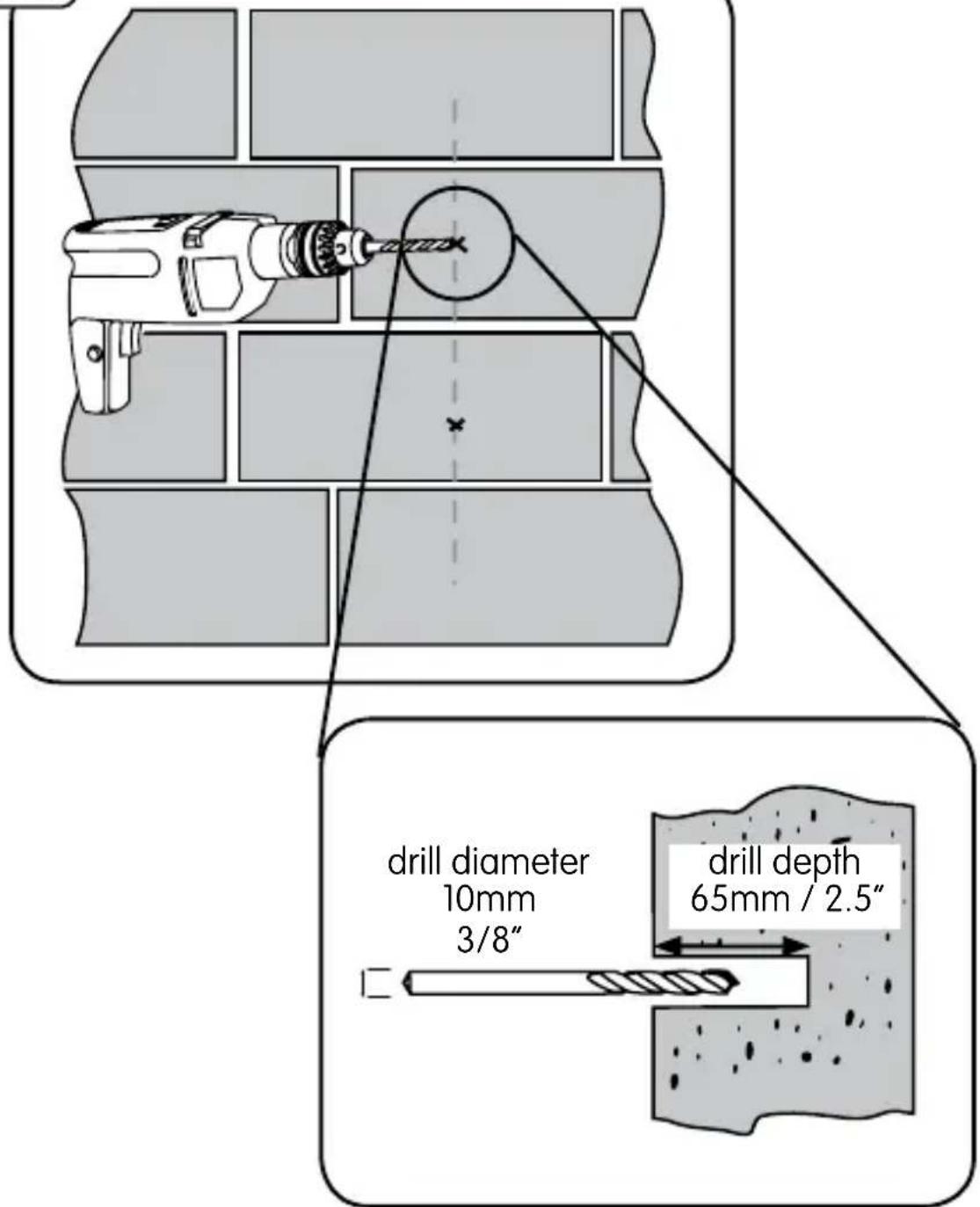

Utilisez 10mm - foret 3/8" faire un 65mm - 2.5" trou de sur les marque.

1b-3

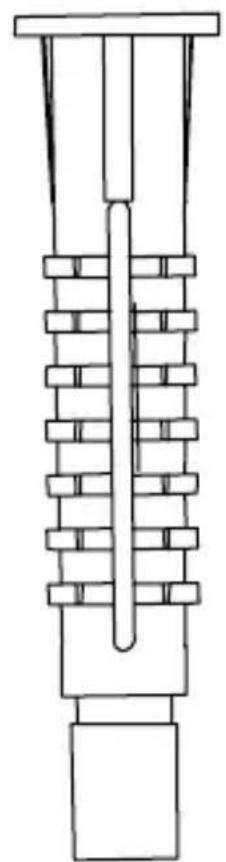

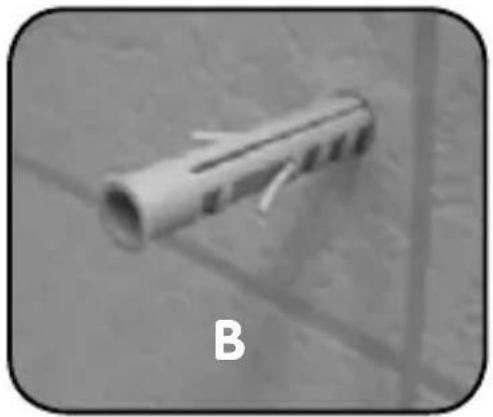

Insérer (B) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.

1b-4

Fixer la plaque murale au mur avec la vis (A). Hand toold seulement.

2

3	ATTACH MOUNT PLATE

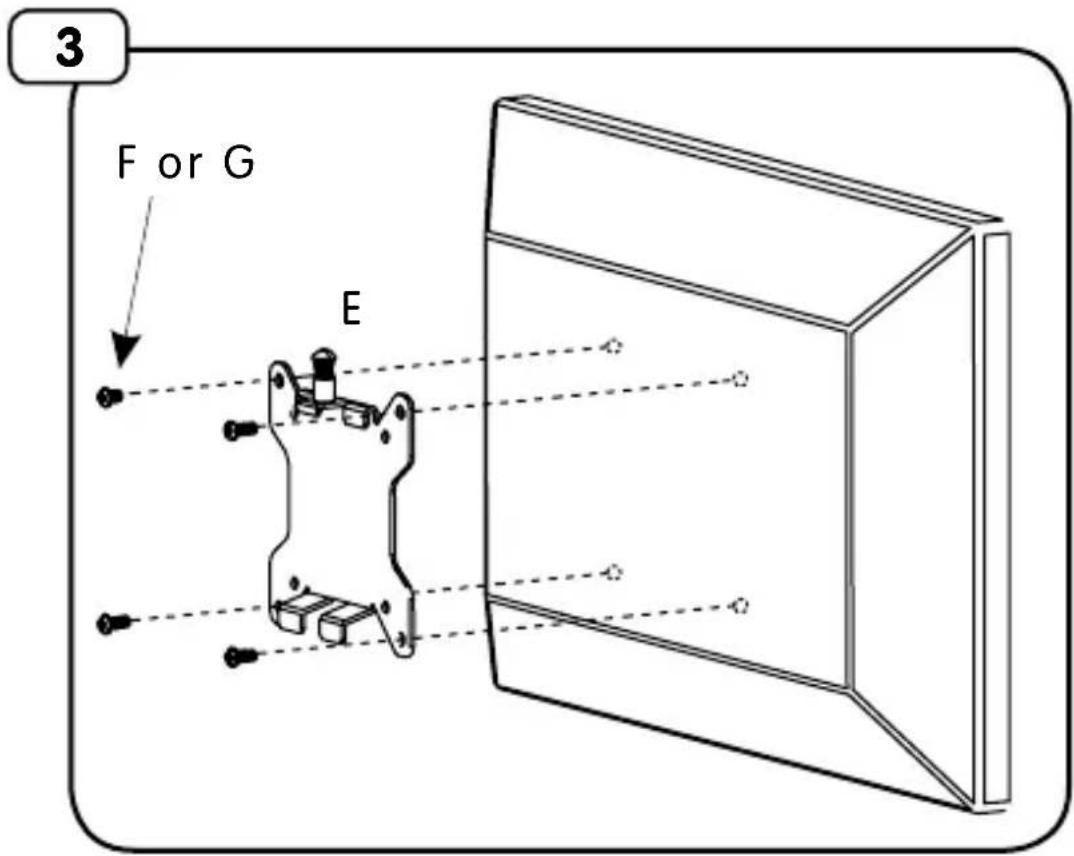

EN	Align mount plate (E) to holes on back of TV. Fasten mount plate using supplied screws (F) or (G) with screwdriver. If screw bottoms out use washers (not included) to eliminate slack.
ES	Alinee la placa de montaje (E) a los agujeros en la parte posterior de la televisión. Fije la placa de montaje utilizando los tornillos suministrados (F) o (G) con un destornillador. Si es necesario, utilice arandelas (no incluido) para eliminar la holgura.
FR	Aligner la plaque de montage (E) dans les trous à l'arrière du téléviseur. Fixer la plaque de montage avec les vis fournies (F) ou (G) avec un tournevis. Si nécessaire, utilisez des rondelles (non inclus) pour éliminer mou.

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
