Caractéristiques techniques	Haut-parleur à deux voies avec un woofer de 5,25 pouces et un tweeter de 1 pouce
Impédance	4 Ohms
Réponse en fréquence	50 Hz - 25 kHz
Puissance recommandée	20 - 150 Watts
Dimensions	Hauteur : 30,5 cm, Largeur : 19 cm, Profondeur : 10 cm
Poids	3,6 kg
Utilisation	Idéal pour les systèmes audio domestiques, home cinéma et utilisation en tant que haut-parleurs d'appoint
Maintenance et réparation	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité excessive, éviter les surcharges de puissance
Informations générales	Conception élégante et moderne, disponible en plusieurs finitions

FOIRE AUX QUESTIONS - Motion 2 Martin Logan

Quels câbles dois-je utiliser pour connecter mes enceintes Martin Logan Motion 2 ?

Pour une connexion optimale, utilisez des câbles haut-parleurs de qualité avec une section minimale de 2,5 mm². Assurez-vous que les câbles sont bien isolés pour éviter les interférences.

Comment positionner mes enceintes Martin Logan Motion 2 pour un son optimal ?

Placez vos enceintes à au moins 30 cm des murs et éloignez-les des coins. Un angle d'environ 30 à 45 degrés par rapport à votre position d'écoute est recommandé pour un meilleur imaging.

Que faire si le son de mes enceintes Martin Logan Motion 2 est déformé ?

Vérifiez d'abord les connexions des câbles pour vous assurer qu'ils sont bien branchés. Testez également avec une autre source audio pour identifier si le problème vient de l'enceinte ou de la source.

Les enceintes Martin Logan Motion 2 peuvent-elles être utilisées en extérieur ?

Non, les enceintes Martin Logan Motion 2 ne sont pas conçues pour une utilisation en extérieur. Elles doivent être utilisées dans un environnement intérieur protégé de l'humidité et des températures extrêmes.

Comment nettoyer mes enceintes Martin Logan Motion 2 ?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Quelle est la puissance recommandée pour un amplificateur avec les enceintes Martin Logan Motion 2 ?

Il est recommandé d'utiliser un amplificateur avec une puissance entre 20 W et 200 W par canal pour tirer le meilleur parti de vos enceintes Martin Logan Motion 2.

Les enceintes Martin Logan Motion 2 sont-elles compatibles avec les systèmes home cinéma ?

Oui, les enceintes Martin Logan Motion 2 peuvent être intégrées dans un système home cinéma comme enceintes principales ou surround. Assurez-vous de bien configurer votre récepteur audio pour un son optimal.

Comment régler le niveau des basses sur mes enceintes Martin Logan Motion 2 ?

Les enceintes Martin Logan Motion 2 ne disposent pas de contrôle des basses intégré. Vous devrez ajuster le niveau des basses via votre amplificateur ou récepteur audio.

Que faire si mes enceintes Martin Logan Motion 2 ne s'allument pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que l'interrupteur est en position 'on'. Testez également avec une autre source d'alimentation pour exclure un problème de prise.

MODE D'EMPLOI Motion 2 Martin Logan

guide delutilisateur

AVERTISSEMENT!

Pour les réparations, faites appel à un technicien compétent.
Pour eviter les risques d'incendie ou de décharge électrique, n'expose pas ce module aux vapeurs d'eau ni à l'humidité.
- Veuillez eteindre l'amplificateur en cas de conditions anormales.
- Ne poussez pas l'enceinte au-delà de sa puisance nominale.

Le symbole de I'clair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence

d'une « tension dangereuse » potentielle pres du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en

matiere de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

En vertu de la directive WEEE de l'Union europeenne (directive sur les déchets électriques et électroniques) entree en vigueur le 13 août

2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union europeenne de repreneindre et de recycler ce produit gratuitement

Pour couver le distributeur le plus pres, communiquez avec le revendeur du produit, envoyez un courriel @ [e-mail] ou consultez le site Web martinlogan.com.

Notez que celui le produit est regi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

Raccordement. 1

Installation .

Rodage 16

Installation Sur Une Surface Plane 16

Installation Sur Un Mur 17

Déplacer Ou Enlever Le Logo 18

Foire Aux Questions

Dépannage. 19

Communique Avec Le Service à La Clientèle. . .19

Renseignements Généaux.

Renseignements Sur La Garantie 20

Numéro de Séries 20

Service 20

Specifications

Plans Dimensionnels

MartinLogan Motion 2 22

MartinLogan Motion 4 23

Numéro de Série :

Veuillez inscrite votre numero de série ici pour pouvoir vous y reférer facilement. Vous aurez besoin de ce renseignement lorsque vous replírez votre enregistrement à la garantie. Le numero de série est situé pres des bornes de raccordement et sur l'emballage du produit.

(Motion 4 only)

RACCORDEMENT

AVERTISSEMENT! Éteignez l'amplificateur avant de faire des raccordements ou d'interr compromise tout raccordement de signal!

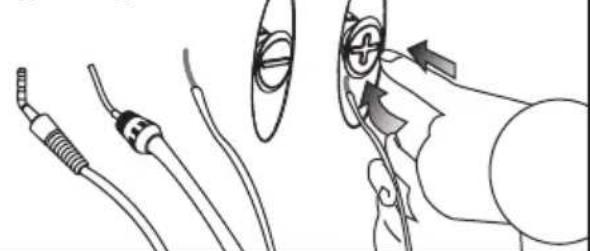

Ces enceintes sont dotées de bornes de raccordement facile à utiliser de style bouton-poussoir qui acceptent les fils nus ou les broches (fig. 2). De plus, en enlevant les garnitures en caoutchouc, elles acceptent les fiches bananes (fig. 3)

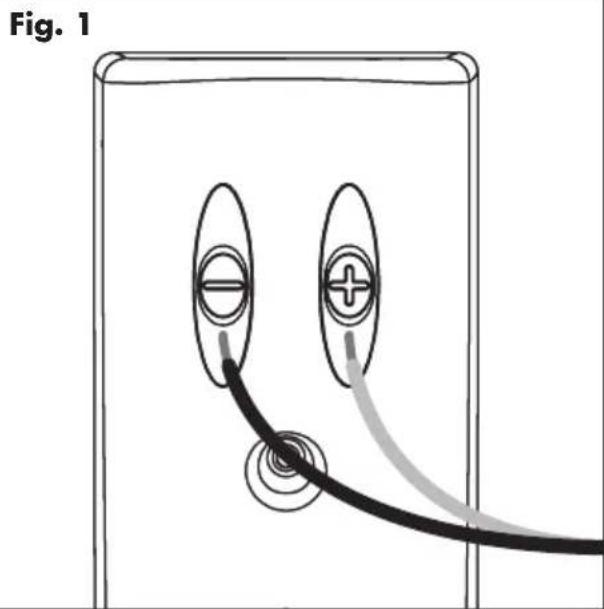

Attribuez la même couleur aux bornes (+) et (-) sur l'enceinte et l'amplificateur. Assurez-vous que tous les raccords sont bien faits.

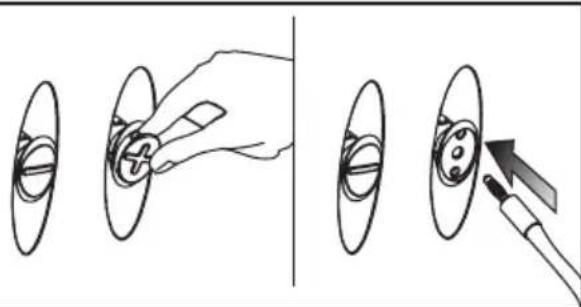

Fig. 2 Fig. 3

INSTALLATION

AVERTISSEMENT! Une installation autre que celle désrite dans le present document exige des documents particuliers de MartinLogan.

RODAGE

Un rodage d'environ 72 heures à 90 dB (niveau d'écoute moyens) est nécessaire avant toute écoute critique.

INSTALLATION SUR UNE SURFACE PLANE

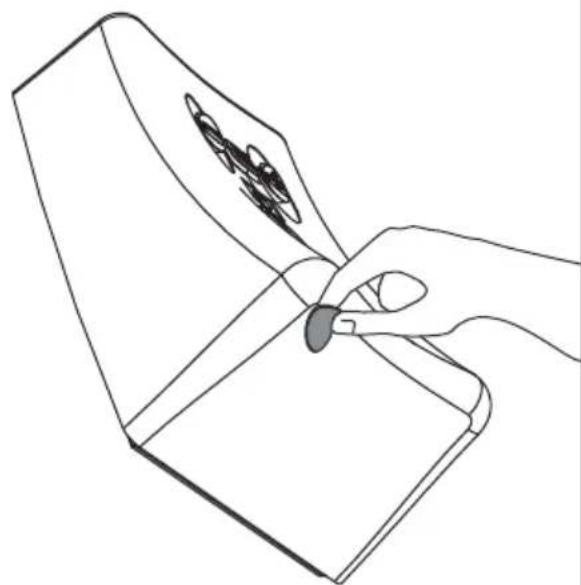

Si vous disposez d'une plateforme large, au niveau et stable, vous pouvez placer l'enceinte directement dessus. Lorsque vous utilisez l'enceinte dans cette configuration, fixez les coussinets sur

Fig. 4

la partie inférieure de l'enceinte sur les points de contact arrirée (fig. 4). Remarque: cette enceinte n'est pas dotée d'une protection magnétique; par conséquent, vous ne devez pas la placer directement à côté ou au-dessus d'une télévision dotée d'un écran à tube cathodique (CRT).

Orientation : lorsqu'elles sont installées sur une surface et utilisées comme canaux avant, nous recommendons d'orienter les enceintes vers la position d'écoute principale.

INSTALLATION SUR UN MUR

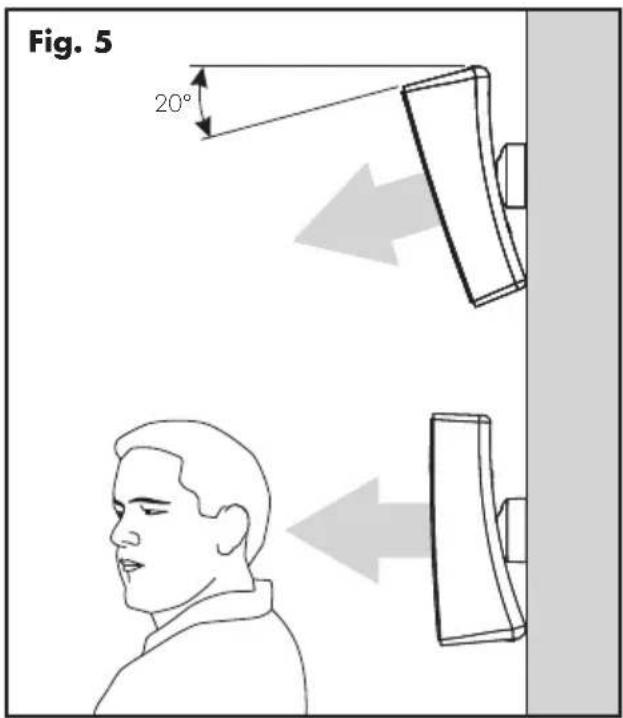

Si I'enceinte est montée environ AU NIVEAU DE L'OREILLE, elle doit être orientée avec le haut-par leur d'aigus vers le haut. Cette position permet de disperser le son directement vers la zone d'écoute souhaïée (fig. 5).

Si I'enceinte est montee AU-DESSUS DU NIVEAU DE L'OREILLE, elle doit etre orientee avec le haut-parleur d'aigus vers le bas. Cette position dispersera le son vers le bas a un angle de 20^ en direction de la zone d'ecoute (fig. 5).

Remarque: ces instructions supposent que la surface de montage est un cadre en bois ou en Sheetrock (Gyproc). Si vous souhaitez utiliser un autre type de surface, consultez un entrepreneur cautionné.

Matériel requis (compris) :

(1) Gabarit d'installation
(1) Support mural
(1) Entreloise de support mural (Motion 4 uniquely)
(2) Vis à tôle Phillips de 1,5 po
(2) Ancrages à Sheetrock (Gyproc)
(1) Boulon à épaulement
(2) Coussinets de protection pour le mur

Outils requis (non compris) :

• Règle
  Niveau

• Perceuse electrique et traps de 1/4 po et 1/8 p3 Deteinez l'emplacement de montage à
• Tournevis Phillips l'aide d'un niveau et du gabarit d'installation.

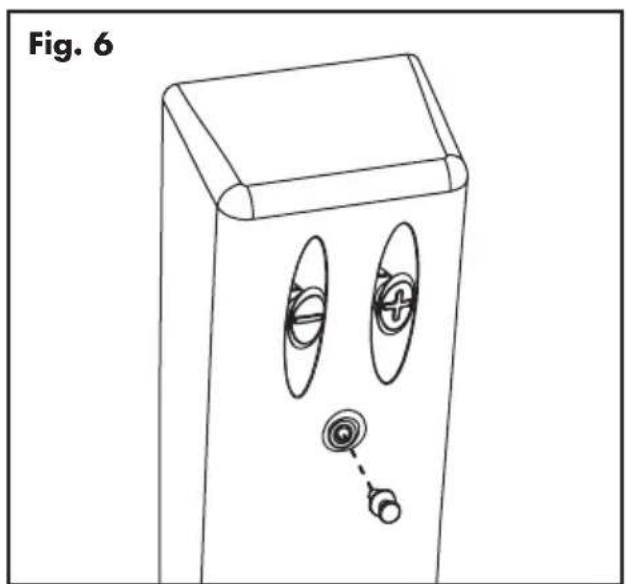

1 Vissez le boulon d'epaulement derriere l'enceinte (fig. 6).

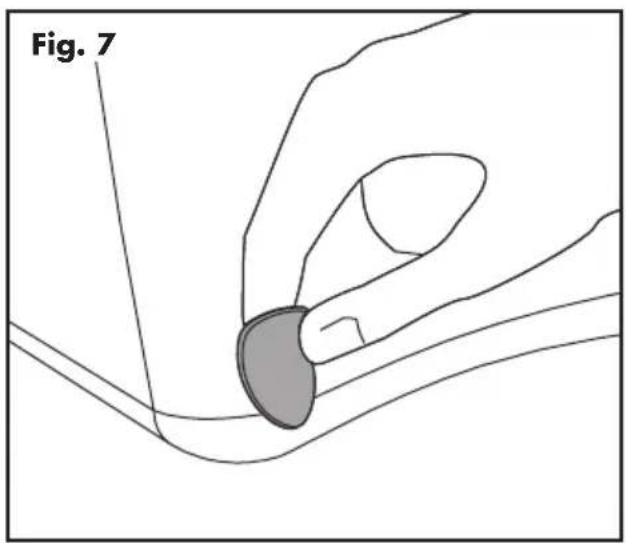

2 Fixez les coussinets de protection pour le mur derriere l'enceinte sur les points de contact les plus bas (fig. 7).

4 Marquez les emplacements des trous de guidage.
5 Percez les trous de guidage à l'aide d'un trépan de 1/8 po. Si un trou de guidage NE TOUCHE PAS un montant, élargissez-le à l'aide d'un trépan de 1/4 po et installez un encroge mural à cet endroit (fig. 8).

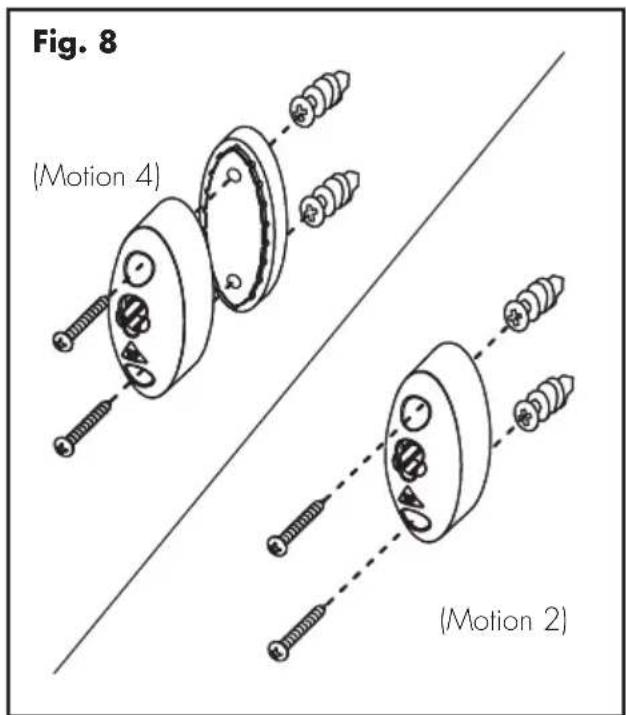

6 À l'aide des vis Phillips de 1,5 po, montez les supports muraux, tel qu'indiqué. Veuillez noter que celui le modele MartinLogan Motion 4 nécessite l'entreose de support mural (fig. 8).
7 Suspendez l'enceinte, en guidant le boulon de montage mural dans le trou en forme de serrure du support mural.

Pour enlever le logo, tirez dessus delicatement pour l'enlever de la grille de l'enceinte. Pour reinstaller le logo, inserez-le entre la grille de l'enceinte et le boitier à l'endroit souhaite et appuyez pour le fixer (fig. 9).

FOIRE AUX QUESTIONS

Comment nettoyer les enceintes?

Utilisez un linge exempt de poussiere ( comme un linge en microfibres) ou une Brosse à poils doux pour enlever la poussiere sur les enceintes. Ne vaporisez pas de produits nettoyants sur les haut-parleurs ou à proximite de ceux-ci.

Pouvez-vous me proposer une listed'appareils electroniques et dcables qui convennent aux enceintes MartinLogan?

Nous n'avonsaucunproduitpréfééréetnoussussonslesappareilsélectroniques etlescâblesdefaconassezinterchangeable.Nousvouproposondécouterplusieursmarquesetsurfout,defaireconfianceàvotrecouie.Les revendeurs sonttoujourslaMeilleure source de renseignementslorsqueyouchachetezde l'équipementaudio supplémentaire.

Peut-il y avoir une interaction entre mes enceintes et la télévision dans mon système A/V?

Oui. Ces enceintes ne sont pas protégées et doivent être placees à au moins deux pieds d'une télévision dotée d'un écran à tube cathodique (CRT).

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes?

Nous recommendons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entrainer la dépréciation du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

Dépannage

Aucun signal de sortie

• Vérifiez que toutes les composantes du système sont allumées et que le matériel source est lu.
• Vérifiez les cables de l'enceinte et les raccords.
• Vérifiez tous les cables interconnectés.
• Si vous n'est pas capable de résoudre votre problème, veuillez communier avec votre revendeur ou le service à la clientele de MartinLogan (voir ci-dessous).

COMMUNIQUE AVEC LE SERVICE À LA CLIENTÉLE

Le service à la clientèle de MartinLogan est disponible du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) en composant le [phone] ou en envoyant un courriel à l'adresse [e-mail].

RENSEIGNEMENTS GÉNÉRAUX

RENSEIGNEMENTS SUR LA GARANTIE

Vos enceintes sont vendues avec une garantie limitée automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de cinq ans. Pour obtenir la garantie limitée de cinq ans, vous doivent remplir et returner le certificat d'enregistrement à MartinLogan dans les 30 jours qui suivent la date d'achat. Pour plus de commodité, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplie dans ses dossiers! Si vous n'avez pas reçu de certificat d'enregistrement à la garantie avec vos nouvelles enceintes, il vous est impossible de savoir si vous avez reçu des enceintes neuves. Le cas échéant, communiquez avec votre revendeur MartinLogan.

NUMERO DE SÉRIE

Un numero de série est situé derrière l'enceinte, directement sous les bornes de raccordement. Le numero de série est également inscrit sur l'emballage du produit.

SERVICE

Si vous utilisez votre produit MartinLogan dans un pays autre que celui ou il a eté acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appearances distribuées par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'oeuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3 Si, après avoir possé le enceinte pendant six mois, vous démenagez dans un pays autre que celui où vous avez achété l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour有關 tous les détails.

SPÉCIFICATIONS*	MARTINLOGAN MOTION 2	MARTINLOGAN MOTION 4
Réponse de Fréquence	.110-25 000 Hz ± 3 dB	70-25 000 Hz ± 3 dB
Dispersion	.80° x 80°	80° x 80°
Sensibilité.	.86 dB à 2,83 volts/mètre	90 dB à 2,83 volts/mètre
Impédance	.4 Ohms. Compatible avec des amplificateurs classés 4, 6, ou 8 Ohms.	4 Ohms. Compatible avec des amplificateurs classés 4, 6, ou 8 Ohms.
Fréquence de Raccord.	.2 800 Hz	2 900 Hz
Haut-parleur Paute Fréquence	1 po x 1,4 po (2,6 cm x 3,6 cm) Transducteur motion pié avec diaphragme de 5,25 po x 1,75 po (13,3 cm x 4,4 cm).	1 po x 1,4 po (2,6 cm x 3,6 cm) Transducteur motion pié avec diaphragme de 5,25 po x 1,75 po (13,3 cm x 4,4 cm).
Haut-parleur Basse Fréquence	Poly côte de 3,5 po (8,9 cm) avec Côte en papier de 4 po (10,2 panier en acier marqué. Format de chambre asymétrique non résonant. Capuchon antipoussière à structure rigide pour diminuer les modes de bris de côte.	Côte en papier de 4 po (10,2 panier en acier marqué. Format de chambre asymétrique non résonant. Capuchon antipoussière à structure rigide pour diminuer les modes de bris de côte.
Boîtier	Scellé	Port bass-reflex pié
Composantes	Bobine centrale.à air sur mesure et inducteurs DCR en acier laminé bas. Condensateurs à pellicule polyester en série et condensateurs DF électrolytiques bas en parallelle. Protection thermique/ courant générale du système.	Bobine centrale à air sur mesure et inducteurs DCR en acier laminé bas. Condensateurs à pellicule polyester en série et condensateurs DF électrolytiques bas en parallelle. Protection thermique/ courant générale du système.
Puisance d'Amp Recommandée	20-100 watts	20-150 watts
Bornes de Raccordement.	Fiches bananes à pression	Fiches bananes à pression
Poids.	.4 lb.(1,81.kg)	6 lb (2,72 kg)
Dimensions (HxLxP)	.11,3 po x 5,3 po x 4,5 po (28,6 cm x 13,3 cm x 11,4 cm)	12,6 po x 5,6 po x 5,25 po (32 cm x 14,2 cm x 13,3 cm)

*Les specifications peuvent changer sans préavis.

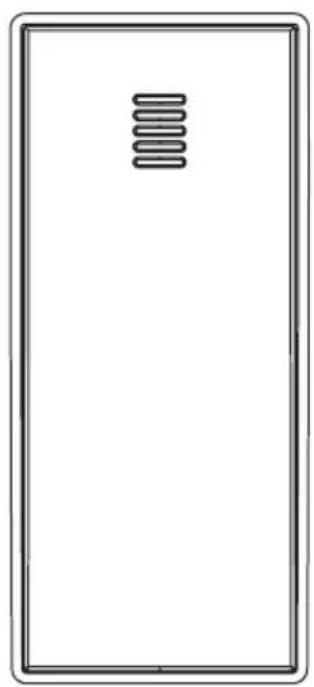

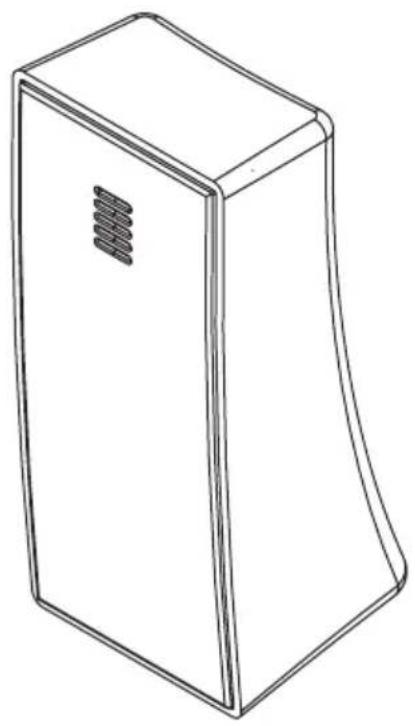

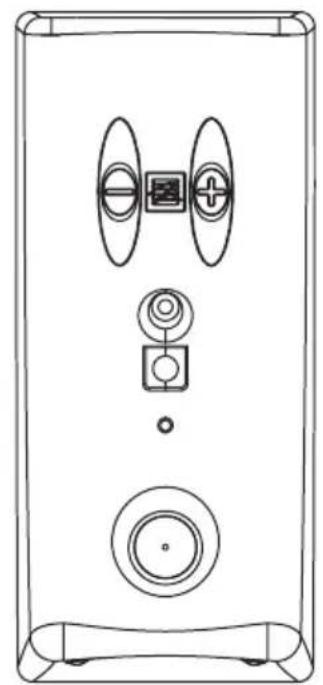

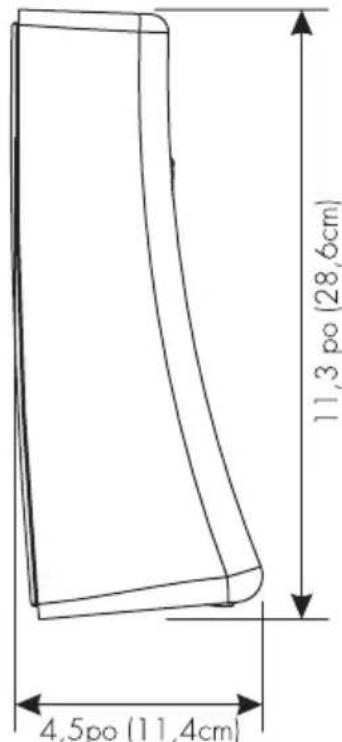

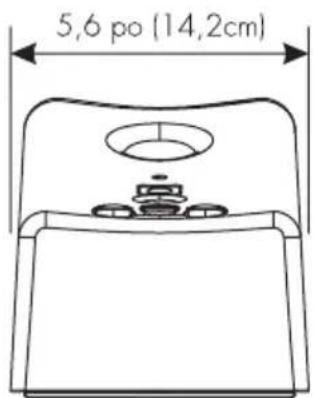

PLANS DIMENSIONNELS MARTINLOGAN MOTION 2

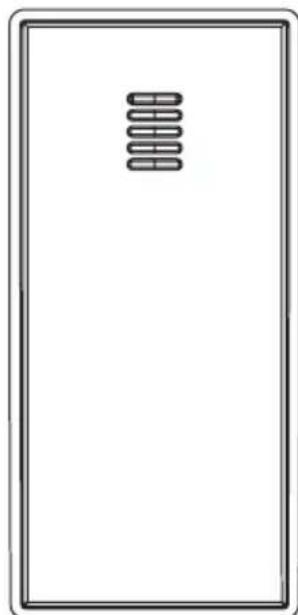

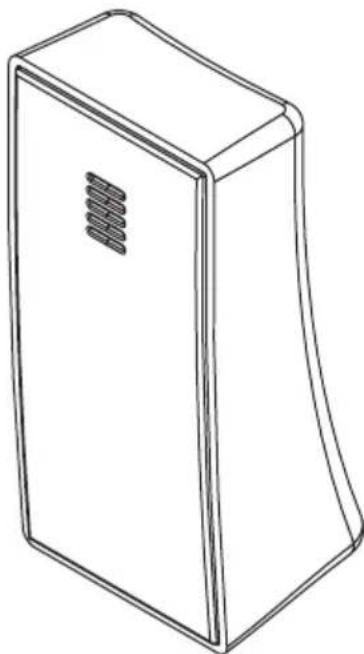

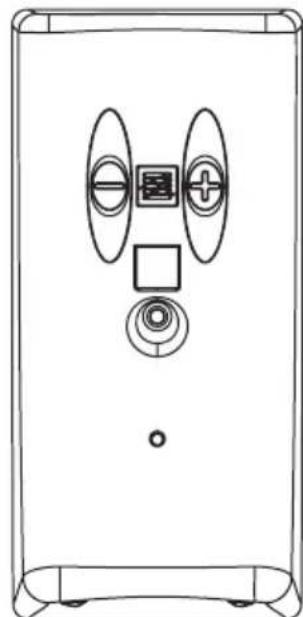

PLANS DIMENSIONNELS MARTINLOGAN MOTION 4
