MODE D'EMPLOI EAPS 208403B EA Elektro Automatik

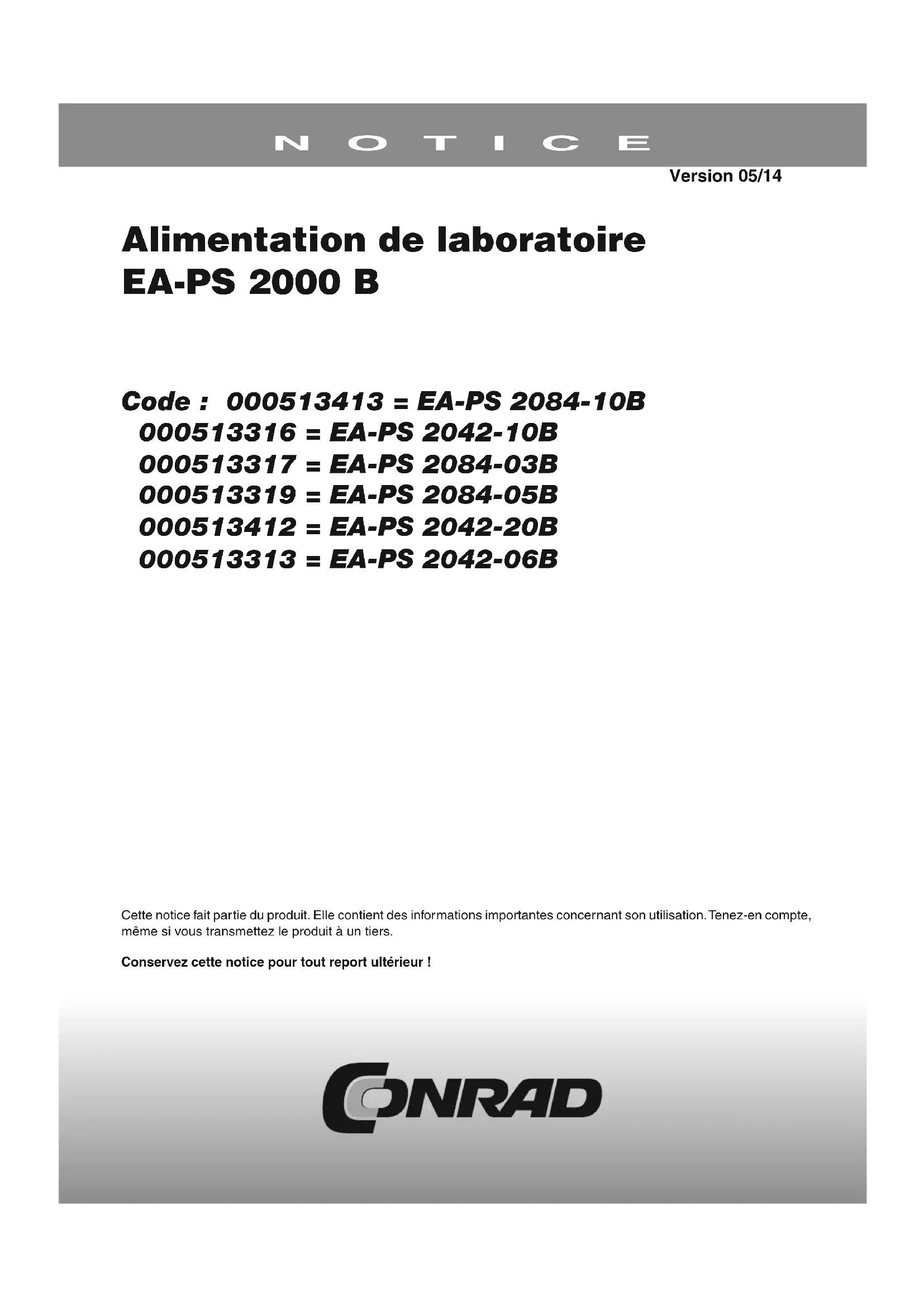

Alimentation de laboratoire EA-PS 2000 B

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur!

Consignes de sécurité

• Utilisez l'appareil uniquement avec la tension indiquée.
• N'introduisez aucun élément mécanique dans l'appareil par la fente d'aération (notamment des éléments en métal) !
  Evitez d'utiliser des liquides de quelque nature que ce soit a proximite de l'appareil (ils pourraient couler a l'intérieur de I'appareil).
• Ne raccordez aucune source de courant à la sortie de l'appareil supérieure à la tension nominale.
• Ne raccordez aucune source de courant à la polarité inversée à la sortie de l'appareil.
• A pse aovr desactive la sortie ou l'appareil, il se peut que de la tension dangereuse en cas de contact reside au niveau de la sortie, du moins pendant une certaine durée.
• Attention! La partie inférieure du boitier surchauffe en cas de fonctionnement prolongé à charge élevé.

1. Introduction

Les appareils d'alimentation de laboratoire de la série PS 2000B sont particulièrement compacts et robustes, et offrent une multitude de possiblities interessantes sur un petit espace. Du fait de leur conception ne nécessitant aucun contact et permettant une manipulation aisee, ces appareils sont particulierement adapte pour une utilisation dans les ecoles, les instituts de formation, les ateliers ou les laboratoires.

Trois classes de puissance différentes sont disponibles : 100 W, 160 W ou 320 W.

En plus des fonctions habituelles des blocs d'alimentation, vous avez par exemple la possibite de verrouiller les touches et le dispositif d'ajustage contre toute modification indesirable de la valeur nominale, ou de désactiver la sortie en cas de depassement d'un seul de tension ou d'intensité definite.

En outre, l'appareil dispose d'une interface USB integree qui permet de commander et de surveiller l'appareil a distance a laide d'un PC et d'un logiciel.

2. Installation

2.1. Branchement au secteur

L'appareil est raccorded et mis à la terre via le cable secteur fournir. C'est pourquoit l'appareil peut uniquement fonctionner sur une prise de courant de sécurité avec terre. Afin de ne pas rendre cette mesure inefficace, n'utilise pas de cable de raccordement sans conducteur de protection. La protection de l'appareil est assurée par un coupe-circuit à fusible 5 × 20 ~mm , situé dans un tiroir au niveau de la prise secteur. Voir la plaque d'identification ou le marquage du fusible pour la valeur.

2.2. Raccordement des charges

La sortie de charge est située sur la façade avant de l'appareil. La sortie n'est pas protégée par un fusible. Afin d'éviter d'endommager le consommateur, vous doivent respecter en permanence les valeurs nominales autorisées pour le consommateur.

3. Aperçus

3.1 Éléments de commande et de branchement

1. Interrupteur secteur

Permet d'activer ou de désactiver l'appareil.

1. Bouton-poussoir «Preset»

Permet de commuter l'affichage sur la valeur nominale. De plus, cette touche permet d'activer le verrouillage du panneau de commande. Cf. paragraphe 5.4 et 5.5.

1. Affichage

Cet écran LCD bleu vous indique toutes les informations importantes du premier coup d'eel.

4.Dispositif d'ajustage 一 Voltage

Permet d'ajuster la tension de sortie ou le seuil de surtension OVP.

1. Port Mini-USB

Permet de relier l'appareil à un PC. Cf. paragraphe 8.3.

Permet d'ajuster l'intensité ou le seuil de surintensité OCP.

1. Bouton-poussoir «On/Off»

Permet d'activer ou de désactiver la sortie.

8.Sortie de puissance,polarisée,douille de securite

Les douilles peuvent ettre utilisées pour l'insertion de fiches banane 4 mm (ouvertes ou fermées). La douille située entre les deux douilles de sortie DC est reliée à la terre de la ligne d'alimentation et peut etre utilise pour la mise à la terre d'un consommateur branché.

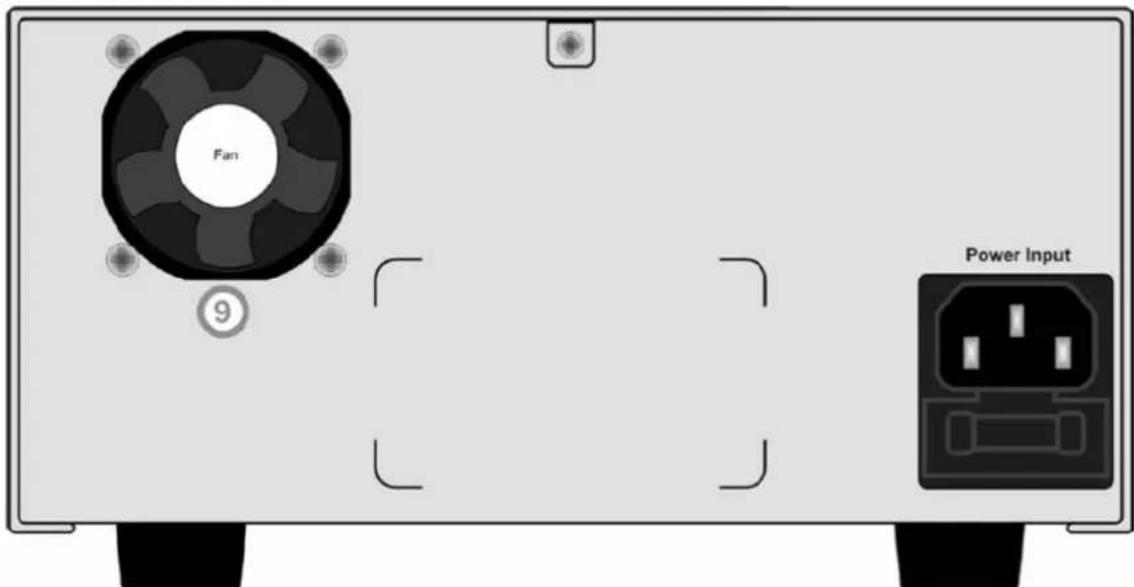

1. Ventilateur de regulation de la temperature

Uniquement sur les modèles 320 W. Sortie d'air vers l'arrière. Afin de garantir une aération suffisante, il convient de libérer suffisamment de place derrière l'appareil (10 cm au minimum). Le ventilateur peut atteindre une vitesse de rotation élevé en cas de fort réchauffement de l'appareil, et par conséquent un certain niveau de nuisances sonores.

A: Image 1

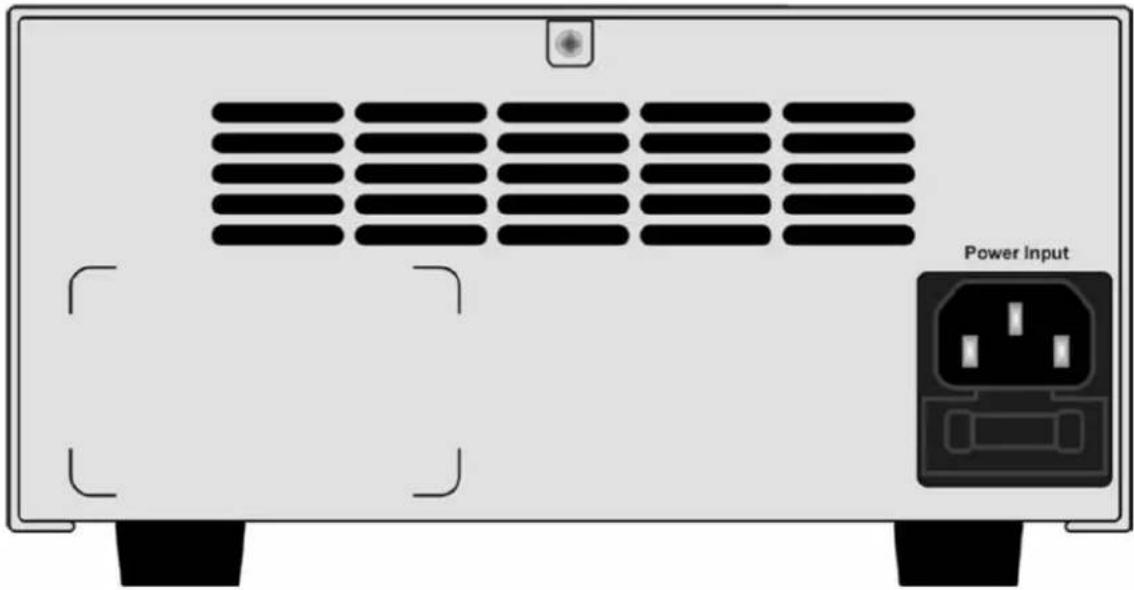

B: Image 2a : Vue arrête 100 W/160 W

4.1.1 Abbreviations sur l'affiche

Les abréviations sur l'affichage représentent le statut respectif. Voici leur signification :

CV - Regulation de la tension active (uniquement en cas de sortie «On»)

CC - Limitation de l'intensité active (uniquement en cas de sortie «On»)

Preset V/C - Affichage de la valeur nominale tension/courant actif

Preset OVP/OCP - Affichage de la valeur nominale OVP/OCP actif

OT-Temperature tropelevée

OCP - Protection contre la surintensité

OVP - Protection contre la surtension

Lock - Verrouillage du panneau de commande actif

4.1.2 Messages d'erreurs

En cas d'erreurs liées à une surtension; une surintensité, ou une température trop élevée, le message « Error » accompagné d'une abréviation (OT, OVP, OCP) apparaisent à l'écran, et la tension de sortie est coupée. Ces indications restent sur l'écran jusqu'à ce que l'utilisateur appuie sur la touche On/Off en guise de confirmation. En cas d'erreur provoquee par une température trop élevée, la tension de sortie est automatiquement réactivée après refroidissement; pour les autres erreurs, la sortie doit être reactivée par l'utilisateur.

Vouretrouvrez dans les paragraphe suivants la description d'autres elements d'affichage liés à des modes d'utilisation particuliers.

4.2. Boutons-poussoirs

4.2.1 Bouton-poussoir Preset (2)

Cte t f n en mode de fonctionnement a distance.

Nombre de pressions Affichage Mode
1x	Preset V/C	Affichage de la valeur nominale U/I
2x	Preset OVP/OCP	Affichage OVP/OCP
3x	Preset Lock	Activation/désactivation
4x Affichage de la valeur réelle U/I

Les valeurs réelles ne sont pas enregistrées en cas de désactivation de l'appareil. Elles sont rétablies sur 0% de tension et 100% d'intensité une fois l'appareil sous tension.

Cette tuee peet dactiver ou de desactiver la sortie manuellement, dans la mesure ou l'appareil ne se truve pas en mode de fonctionnement

à distance. Le statut de la sortie est affché par les symboles On ou Off

Cette touche peut etre bloquee dans le statut LOCK.

En outre, cette touche permet de confirmer la prise en compte d'erreurs signalées par le statut «Error». Cf. paragraphe 5.1.2.

4.3 Autres éléments de commande

Dispositifs d'ajustage de la tension (4) et de l'intensité (6)

Ces dispositifs permettent d'ajuster différentes valeurs sur l'appareil. Affection :

-Gauche-Tension(U)ouOVP,dependantudmode

• Droite - Intensité (I) ou OCP, dépendante du mode

Voir le paragraphe suivant pour de plus amples informations.

4.4. Reglage des valeurs nominales

Lors du reglage de l'intensité et de la tension, les deux valeurs nominales s'influencer mutuelles, afin de ne pas dépasser la puissance maximale selon Pmax=Unom * Inom. Cela vaut aussi bien pour l'utilisation manuelle que pour la commande à distance.

Dans le cas d'une utilisation manuelle :

• En mode Preset

Si la sortie est coupée et que la valeur nominale de tension augmente, la valeur nominale d'intensité est automatiquement réduite. A l'inverse, si la valeur nominale d'intensité augmente, la valeur nominale de tension est automatiquement réduite. Si la sortie est activée, les valeurs agissant comme en fonctionnement normal.

• En fonctionnement normal

a) Si la sortie est activée et que la régulation de tension l'est également (statut «CV» sur l'écran), la valeur nominale d'intensité ne peut être augmentée que jusqu'à une certaine limite dépendante de la valeur nominale de tension et définié par la formule «Puisance maximale = valeur nominale de tension * valeur nominale d'intensité».
b) Si la sortie est activée et que la limitation de l'intensité l'est également (statut «CC» sur l'écran), la valeur nominale de tension ne peut être augmentée que jusqu'à une certaine limite dépendante de la valeur nominale d'intensité et définié par la formule «Puisance maximale = valeur nominale de tension * valeur nominale d'intensité».

Dans le cas ou la valeur OCP est identique à la valeur nominale d'intensite, elle est prioritaire et se désactive lorsqu'elle atteint la sortie. Toutes les valeurs peuvent etre regles grossierement ou plus precisement. Voue pouvez commuter entre ces deux alternatives en appuyant brievement sur le bouton de reglage respectif. En fonctionnement normal, le reglage grossier est activé en tant que reglage standard. Toutefois, si le reglage précis est activé et que le mode Preset ne l'est pas, le reglage grossier revient automatiquement au bout de 10 s.

Dans le mode Preset, le réglage sélectionné reste activé jusqu'à ce que vous quittiez manuellement ou automatiquement (après 20 secondes sans avoir appuyé sur l'un des boutons de réglage) le mode Preset.

Ave t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

Tension Intensité
Valeur nominale Grossière Précise Valeur nominale Grossière
42 V 1 V 0,05 V 3 A/5 A/6 A 0,1 A 0,01 A
84 V 1 V 0,1 V 10 A/20 A 0,1 A 0,01 A

4.5 Verrouillage du panneau de commande (LOCK)

Le verrouillage du panneau de commande LOCK permet de protégger de toute utilisation fortuite, dans la mesure ou les valeurs nominales peuvent être bloquées. Lorsque LOCK est activé, seule la touche PRESET peut être actionnée pour interrompre ce statut.

• Pour activer le verrouillage, veuillez appuyer trois fois sur la touche Preset, jusqu'à ce que l'écran suivant apparaisse :

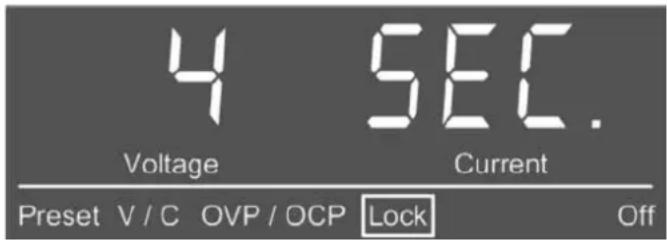

Image 4

Un compte à rebours est lancé. Vous disposez alors des possibilités suivantes :

a) Attendre la fin du compte à rebours. Le panneau de commande est alors verrouillé et LOCK activé.
b) Appuyer de nouveau sur la touche Preset et ce faisant interrompre le compte à rebours. LOCK est alors désactiver.

• Pour la désactivation, appuyez de nouveau sur la touche Preset une seule fois. Un nouveau compte à rebours est lancé. Durant celui-ci le verrouillage du panneau de commande resté activé. Il est désactivé si vous appuyez à nouveau sur la touche pour interrompre le compte à rebours.

Lorsque LOCK est activé, il n'est pas possible d'activer ni de désactiver la sortie, ou de modifier les valeurs nominales.

5. Comportement de l'appareil

5.1 Activation avec l'interrupteur secteur

Une fois l'appareil allumé, vous pouvez constater les statuts suivants :

• La sortie est désactivée.
• La valeur nominale d'intensité est réglée sur 100% et celle de tension sur un niveau minimum (= 0V)
• Les valeurs nominales des seuils de surtension et de surintensité sont régées sur un niveau maximum.
• Les statuts configurés avant la première désactivation ou avant une coupure, tels que LOCK ou REMOTE, sont rétablis.

5.2 Surtension

Un probleme de surtension (OPV) peut survenir a cause d'une erreur interne (la tension de sortie est elevée) ou d'une tension externe tropelevée. Dans les deux cas, la protection contre les surtensions va couper l'etage de puissance et la tension de sortie et le message de statut

«Error» s'affiche sur l'écran. Il convient enfin de confirmer la prise en compte de l'erreur après la désactivation.

Evitez imperativement les tensions externes élevées (>120% de la tension nominale), qui risqueraient d'endommager des composants internes! Lorsqu'il n'y a plus de surtension, la sortie peut être rallumée.

5.3 Surchauffe

Dés qu'une surchauffe interne provoque une erreur de température trop élevé (Overtemperature, OT), la sortie est désactivée et le statut «OT» s'affiche sur l'écran, accompagné du message «Error». La sortie se remet en route automatiquement après le refroidissement. Dans le cas contraire, la sortie peut être coupée manuellement pendant la phase de température excessive grâce à la touche «On/Off».

5.4 Surintensité

En cas de surintensité due à une charge tropéesse, l'appareil peut réagir de deux façon :
1) Déactualisation de la sortie (OCP) ou
2) Limitation de l'intensité (CC).
Afin de pouvoir désactiver la sortie en cas de surintensité, vous doivent configurer un seuil de surtension (OCP) moins élevé que la limitation d'intensité (Iset), dans le cas contraire l'intensité sera uniquement restreinte.

6. Résolution des problèmes

• Probleme : Rien ne se passe après avoir allumé l'appareil.

Causes possibles : Fusible secteur defectueux, autre defaillation

Solution: Si l'appareil n'affiche aucune reaction (affichageASFRE), veuillez contrcler si le fusible secteur est defectueux. Il se trouve a I'arriere de I'appareil dans un petit *troir au niveau de la prise d'entree secteur. Il est possible de contrcler le coupe-circuit a fusible visuellement ou tester sa continuite a I'aide d'un multimetre si vous souhaitez en avoir le coteur net. Si le fusible est defectueux, vous devez le replacer par un autre fusible du meme type et de valeur identique. Si le probleme persiste ou si le fusible n'est pas defectueux, veuillez contacter voit revendeur pourisser a I'etape suivante. En regle generale, I'appareil est envoye en reparation.

• Problème : ÀpRES son activation, l'appareil n'affiche que «PS 2000».

Cause possible: Erreur lors d'une mise à jour du matériel.

Solution : Eteindre puis allumer de nouveau l'appareil, renouveler sinon la mise à jour du matériel.

7. Autres applications

7.1 Montage en série

Il est possible de monter en série plusieurs apparéils du même type, mais sur tout de la même intensité nominale, afin d'augmenter la tension maximale.

Vouve dez pour cela relier la sortie DC plus du premier appareil a la sortie DC moins de l'appareil suivant, et asini de suite. La sortie DC plus du dernier appareil represente alors la sortie plus du montage en série.

Pour des raisons de sécurité et d'isolement, il n'est pas possible de monter en série autant d'appareils que vous le souhaitez. Aucun apparéil ne doit partager une tension de sortie supérieure à 300 V/DC par rapport à la terre (PE). Si vous souhaitez réaliser un montage en série, vous doivent particulièrement respecter les mesures de sécurité et de précautions, garantes d'un fonctionnement sécurisé de l' apparéil.
Si you montez en serie des appareils dotes d'intensités nominales differentes, l'intensité maximale du montage en série est déterminée par l'appareil représentant la plus faible capacité de courant.
Si un ou plusieurs apparciels depassent la limitation d'intensite, la tension ainsi que l'intensite maximaies du montage en série ne peuvent plus etre atteintes.
Dans le cas d'un montage en série, il n'est possible demettre à la terre que le pole plus et le pole moins du premier apparéil, représentant le plus faible potentiel.

7.2 Montage en parallèle

Il est possible de monter en parallèle plusieurs appareils du même type, mais surtout de la même tension nominale, au niveau de leurs sorties DC, afin d'augmenter la tension maximale.

Vou avs a possibite de commander deux ou plusieurs appareils montes en parallle manuellement ou a distance a partir d'un ordinateur. Nous you recommendons de regler la tension de sortie de tous les appareils repartis sur le meme niveau, et leur intensite au niveau maximum.

Si you montez en parallle des appareils dotés d'intensités nominales différentes, et que l'appareil le plus «faible» est chargé de l'intensité maximale, leur tension de sortie se coupe et la tension de sortie reste coupée jusqu'à ce que le courant de charge repasse en dessous de la charge admissible de l'appareil.

7.3 Programmation

Grace au port USB et au driver USB qui mettent un port COM virtuel (VCP) à disposition de certains systèmes d'exploitation (uniquement Windows jusqu'à présent), l'utilisateur peut commander l'appareil entierement à distance à l'aide d'un logiciel personnel, et ainsi l'intégrer dans son propre environnement de test ou de laboratoire. Vous trouvez la documentation disponible sur le site du fabricant de l'appareil dans la section des téléchargesements ou sur demande. La documentation contient également les drivers USB nécessaires.

Il n'est pas nécessaire d'obtenir une licence payante pour programmer vos propres applications.

Vou aurez besoin d'un cable USB de type Mini sur USB A pour le branchement sur votre PC.

8. Caracteristiques techniques

8.1 Modèle 42 V

	PS 2042-06B PS 2042-10B PS	2042-20B
Entrée secteur
Tension d'entrée 100...240 V ±10% 100..	.240 V ±10% 100...240 V ±10%
Fréquence 45...65 Hz 45...65 Hz 45...65 Hz
Fusible T 2A T 3,15A T 6,3A
Facteur de puissance > 0,99 > 0,99 > 0,99
Puissance absorbée en circuit ouvert 12 W 12 W 15 W
Tension de sortie
Plage de réglage 0...42 V	0...42 V	0...42 V
Stabilité régulation du réseau ±10% ΔUe	< 0,02%	< 0,02%	< 0,02%
Stabilité avec charge 0...100%	< 0,15%	< 0,15%	< 0,15%
Ondulation résiduelle HF @ BWL 20 MHz	< 80 mVpp	< 80 mVpp	< 150 mVpp
Ondulation résiduelle NF @ BWL 300 kHz	< 9 mVrms	< 9 mVrms	< 1,7 mVrms
Précision*	≤ 0,2%	≤ 0,2%	≤ 0,2%
Protection contre la surtension	0...46,2 V	0...46,2 V	0...46,2 V
Durée de réglage 10...90% de la charge	< 2 ms	< 2 ms	< 2 ms
Temps de montée 10-90% Umax	~165 ms	~165 ms	~165 ms
Courant de sortie
Plage de réglage 0...6 A	0...10 A	0...20 A
Stabilité régulation du réseau ±10% ΔUe	< 0,05%	< 0,05%	< 0,05%
Stabilité à 0...100% ΔUa	< 0,15%	< 0,15%	< 0,15%
Ondulation résiduelle HF @ BWL 20 MHz	< 25 mApp	< 40 mApp	< 15 mApp
Ondulation résiduelle NF @ BWL 300 kHz	< 9 mArms	< 15 mArms	< 5,3 mArms
Précision*	≤ 0,2%	≤ 0,2%	≤ 0,2%
Puissance de sortie
Degré d'efficacité	≤ 85%	≤ 85%	≤ 85%
Puissance nominale Pnnn	100 W	160 W	320 W
Divers
Température de fonctionnement	0 à 50°C	0 à 50°C	0 à 50°C
Température de stockage	-20 à 70°C	-20 à 70°C	-20 à 70°C
Humidité ambiente relative	< 80%	< 80%	< 80%
Dimensions du boîtier (I x h x p)	174 x 82 x 240 mm	174 x 82 x 240 mm	174 x 82 x 267 mm
Dimensions totales (I x h x p)	174 x 90 x 263 mm	174 x 90 x 263 mm	174 x 90 x 290 mm
Poids	1,9 kg	2 kg	2,6 kg
Refroidissement	Convection naturelle, sans ventilateur	Convection naturelle, sans ventilateur	Ventilateur régulé par la température
Niveau sonore	-	-	< 40 dBA @ 1 m
Sécurité	EN 60950
Normes CEM	EN 61326, EN 55022, classe B
Catégorieie de surtension	Classse II
Classe de protection	Classe I

• Raporté à la valeur nominale, définit la précision de la variation maximale entre la valeur nominale et la valeur réelle. Exemple : Un apparéil 42 V présente une précision de tension minimale de 0,2%, correspondant à 84 mV. Pour une valeur nominale de 5 V, la valeur réelle devrait alors varier de 84 mV au maximum, ce qui signifie qu'elle devrait se situer entre 4,92 V et 5,08 V.

8.2 Modèle 84 V

	PS 2084-03B PS 2084-05B PS 2084-10B
Entrée secteur
Tension d'entrée 100...240 V ±10% 100...240 V ±10%
Fréquence 45...65 Hz 45...65 Hz 45...65 Hz
Fusible T 2A T 3,15A T 6,3A
Facteur de puissance > 0,99 > 0,99 > 0,99
Puissance absorbée en circuit ouvert	12 W	12 W	15 W
Tension de sortie
Plage de réglage	0...84 V	0...84 V	0...84 V
Stabilité régulation du réseau ±10% ΔUe	< 0,02%	< 0,02%	< 0,02%
Stabilité avec charge 0...100% < 0,15%	< 0,15%	< 0,15%
Ondulation résiduelle HF @ BWL 20 MHz	< 60 mVpp	< 60 mVpp	< 150 mApp
Ondulation résiduelle NF @ BWL 300 kHz	< 10 mVrms	< 10 mVrms	< 2,1 mVrms
Précision*	≤ 0,2%	≤ 0,2%	≤ 0,2%
Protection contre la surtension	0...92,4 V	0...92,4 V	0...92,4 V
Durée de réglage 10...90% de la charge	< 2 ms	< 2 ms	< 2 ms
Temps de montée 10-90% Umax	~165 ms	~165 ms	~165 ms
Courant de sortie
Plage de réglage	0...3 A	0...5 A	0...10 A
Stabilité régulation du réseau ±10% ΔUe	< 0,05%	< 0,05%	< 0,05%
Stabilité à 0...100% ΔUa	< 0,15%	< 0,15%	< 0,15%
Ondulation résiduelle HF @ BWL 20 MHz	< 6 mApp	< 9 mApp	< 3,8 mApp
Ondulation résiduelle NF @ BWL 300 kHz	< 2 mArms	< 3 mArms	< 1,3 mArms
Précision*	≤ 0,2%	≤ 0,2%	≤ 0,2%
Puissance de sortie
Degré d'efficacité	≤ 85%	≤ 85%	≤ 85%
Puissance nominale Pnenn	100 W	160 W	320 W
Divers
Température de fonctionnement	0 à 50°C	0 à 50°C	0 à 50°C
Température de stockage	-20 à 70°C	-20 à 70°C	-20 à 70°C
Humidité ambiente relative	< 80%	< 80%	< 80%
Dimensions du boîtier (I x h x p)	174 x 82 x 240 mm	174 x 82 x 240 mm	174 x 82 x 267 mm
Dimensions totales (I x h x p)	174 x 90 x 263 mm	174 x 90 x 263 mm	174 x 90 x 290 mm
Poids	1,9 kg 2 kg	2,6 kg
Refroidissement	Convection naturelle, sans ventilateur	Convection naturelle, sans ventilateur	Ventilateur régulé par la température
Niveau sonore	-	-	< 40 dBA @ 1 m
Sécurité	EN 60950
Normes CEM	EN 61326, EN 55022, classe B
Catégorieie de surtension	Classse II
Classe de protection	Classe I

• Raporté à la valeur nominale, définit la précision de la variation maximale entre la valeur nominale et la valeur réelle. Exemple : Un apparéil 42 V présente une précision de tension minimale de 0,2%, correspondant à 84 mV. Pour une valeur nominale de 5 V, la valeur réelle devrait alors varier de 84 mV au maximum, ce qui signifie qu'elle devrait se situer entre 4,92 V et 5,08 V.

Conrad sur INTERNET www.conrad.fr

Les apparèils électriques et électroniques usages (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récapération et de recyclage des apparèils.

l'application de cette reglementation dans les Etats membres, les utilisateurs residing au sein de l'Union europeenne peuvent désormais ramener gratuitemment leurs appareils electriques et electroniques usages dans les centres de collecte prevus a cet effet.

En France,Vote detaillant reprendra egalement gratuement voire ancien prodit si you envisagez d'acheter un produit neuf similaire. Si voire appareil eletrique ou electronique usage compe des piles ou des accumulateurs,veuilz les retirer de l'appareil et les deposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction,quel que soit le type (p.ex. photocopies, microfilms ou saisis dans des traitements de textile électronique) est soumise à une autorisation prétable écrire de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'etat du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avais prétable.

Copyright 2001 par Conrad. Imprimé en CEE. XXX/05-14/EG
