BC-542-06-RT - Chargeur de piles EA Elektro Automatik - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur automatique pour accumulateurs au plomb
Marque	EA Elektro Automatik
Modèle	BC-542-06-RT (série EA-BC 500)
Tensions compatibles	12V, 24V, 42V, 48V
Puissances disponibles	150W, 200W, 300W selon variante
Indicateurs de charge	LED rouge (charge en cours), orange (transition), vert (batterie pleine)
Protection	Protection contre l'inversion de polarité
Câble secteur	Longueur environ 900 mm, 3 x 0,75 mm² avec prise de terre
Câble de raccordement batterie	Câble de tiroir fourni, section minimale recommandée 2,5 mm² si remplacé
Aération	Échappement pour convection ; distance minimale de 5 cm des objets voisins
Température de batterie recommandée	18 °C à 27 °C pour une durée de vie maximale
Volume de livraison	Chargeur, câble secteur, câble de tiroir, notice d'utilisation
Sécurité	Ne pas charger dans un espace confiné ; risque d'explosion dû au dégagement d'hydrogène ; bien aérer
Fonctions principales	Charge automatique, maintien de charge, protection contre les surcharges et inversions

FOIRE AUX QUESTIONS - BC-542-06-RT EA Elektro Automatik

Comment savoir si la batterie est complètement chargée ?

La LED sur le chargeur passe du rouge (charge) à vert lorsque la batterie est pleine. Une phase orange indique la transition.

Que faire si la LED ne s'allume pas après branchement ?

Vérifiez d'abord la polarité des connexions : rouge au (+), noir au (-). Si la polarité est inversée, la protection empêche le démarrage et les LED restent éteintes. Corrigez le branchement.

Puis-je charger deux batteries en même temps ?

Non, le chargeur est conçu pour un seul accumulateur à la fois. Ne branchez pas plusieurs batteries en parallèle.

Quelle est la température idéale pour la batterie pendant la charge ?

La température recommandée est comprise entre 18 °C et 27 °C. Les batteries de grande masse réagissent lentement aux changements de température.

Dois-je aérer la pièce pendant la charge ?

Oui, impérativement. La charge produit de l'hydrogène, un gaz explosif. Assurez une bonne ventilation et évitez les sources d'ignition.

Comment brancher correctement les câbles ?

Connectez le câble rouge à la borne positive (+) et le câble noir à la borne négative (-), tant sur la batterie que sur le chargeur.

Que se passe-t-il si j'inverse la polarité ?

Le chargeur dispose d'une protection contre l'inversion de polarité. Le processus de charge ne démarre pas et les LED Power et Battery restent éteintes.

Quel type de batterie puis-je charger avec cet appareil ?

Cet appareil est conçu pour les accumulateurs au plomb (batteries plomb-acide). Il ne convient pas aux batteries lithium ou autres chimies.

Puis-je utiliser un câble de batterie plus long ?

Oui, si vous remplacez le câble fourni, utilisez une section d'au moins 2,5 mm² pour éviter les pertes et la surchauffe.

Comment vérifier que le chargeur est sous tension ?

La LED Power doit être allumée lorsque l'interrupteur secteur à l'arrière est en position marche et que le câble est branché.

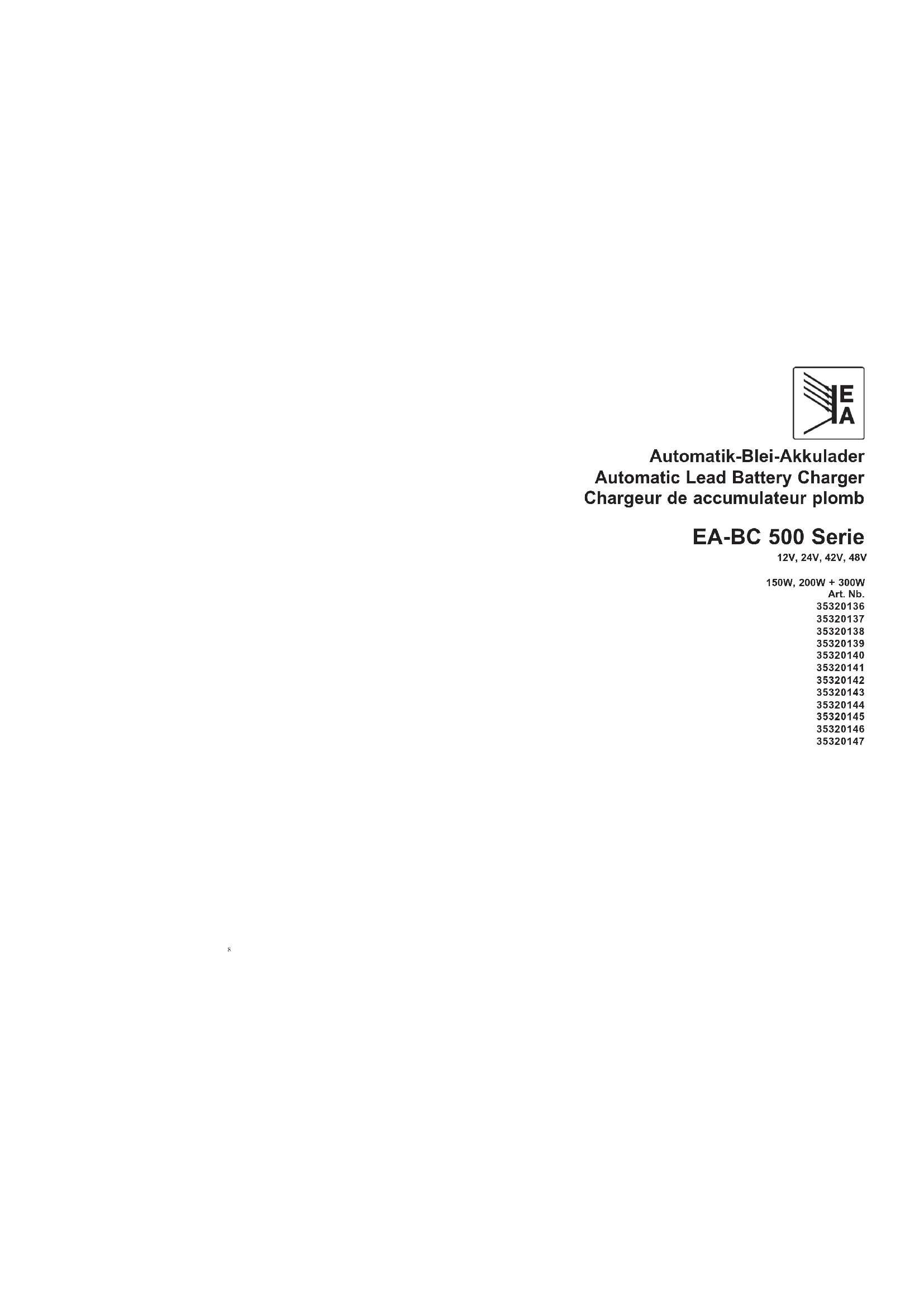

MODE D'EMPLOI BC-542-06-RT EA Elektro Automatik

Chargeur de accumulateur plomb

EA-BC 500 Serie

12V, 24V, 42V, 48V

150W, 200W + 300W

Art. Nb.

35320136

35320137

35320138

35320139

35320140

35320141

35320142

35320143

35320144

35320145

35320146

35320147

Ces chargeurs automatiques peuvent charger des accumulateurs au plomb. Sur l'avant des appareils, la charge des batteries à charger est indiquée.

Pour pratique vide la batterie briller le LED dans rouge la couleur, avec plein Batterie briller celui LED vert. Entre celui LED brille orange. Le accumulateur à charger est attaché sur le câble de tiroir fourni à la platine avant. Tenez compte une température de la polarisation correcte (= plus rouges +, noir = minus -) et échappements performance orienté veillez au réfroidissement de l'appareil.

Volume de livraison:

Chargeur EA-BC 500 y compris des câbles secteurs avec des prises de courant, des câbles de tiroir et des instructions d'emploi.

Fonctions

L'aération l'appareil est équipée avec un échappement. Il faut considérer que la convection aérienne n'est pas handicapée. Une distance de 5 cm à des objets voisins doit être observée.

L'échappement commence, aussitôt que l'appareil se réchauffe dans l'entreprise.

Entrée

Le réseau l'appareil est attaché sur les environ 900mm longs câbles secteurs (3 x 0,75 mm²) avec une prise de courant de contact de protection au réseau. L'appareil dispose sur le dos d'un interrupteur secteur. Celui-ci doit être mis en circuit à l'entreprise. LED "Power" allume.

Connections DC (branchement de batterie)

Le raccordement de l'accumulateur aux bornes de sortie ne devrait avoir lieu que dans l'état mis hors circuit du chargeur. Respectivement seulement 1 accumulateur avec la tension nominale correspondante peut être attaché.

Aucun batterie ne peut être enclenché parallèlement! Le câble fourni devrait être utilisé au raccordement, la conduite rouge attaché à des plus (+) et la conduite noire à un minus (−), à l'accumulateur aussi bien qu'à l'appareil.

Lors d'une utilisation d'une autre transmission, il faut considérer que la coupe transversale par câble s'élève à au moins 2,5 mm ^2 .

Protection inversion polarité

L'appareil dispose d'un protection inversion polarité. Avec verpolt un Akku attaché, le processus de tiroir n'est pas commencé. Les annonces "Power" et "état de batterie" restent foncées.

Processus de tiroir enclencher elle le chargeur. Reliez correctement polarisé l'accumulateur aux colliers de vissage sur l'avant.

L'annonce "Battery" brille et commence immédiatement l'appareil avec le chargement de l'accumulateur. L'annonce LED change rouge sur oranges vert au cours du processus de tiroir (Akku pleinement).

Le tensiond de batterie descend au-dessous p. ex. de 2,0V / élément de batterie le processus de tiroir est commencé à nouveau. Il n'est pas possible ainsi de décharger le Accumulateur "surcharge" et/ou par la petite électricité de fret. Le chargeur n'est pas approprié à cause de l'étape de tiroir forte travailler dans le fonctionnement en parallèle de disposition.

Temperature de accumulateur

Le recommander batterie temperature pendant processus devoir 18° - 27°C élever, afin que un max. durée de vie et temperature de accumulateur donner. Veuillez considérer cela accumulateurs, sur la base de leur grande masse; à un changement de température ne réagir que très lentement.

Important! Lors du chargement une densité de gaz des accumulateurs, il ne peut pas être aéré absolument nécessairement bien les secteurs pendant le chargement, puisqu'en le chargement le gaz hydrogène naît et réussit risque d'explosion!
