Type de produit	Chargeur de piles automatique pour accumulateurs au plomb
Marque	EA Elektro Automatik
Modèle	BC-512-21-RT
Tension d'entrée	230 V AC (réseau domestique)
Tension de sortie	12 V DC
Puissance nominale	150 W
Courant de charge maximal	12 A
Type de batterie compatible	Plomb-acide (AGM, gel, ouvert, étanche)
Protection	Inversion de polarité, surcharge, surchauffe
Indicateurs LED	Rouge (charge en cours), orange (charge intermédiaire), vert (batterie pleine)
Ventilation	Ventilateur interne, nécessite 5 cm d'espace libre
Température ambiante recommandée	18 °C à 27 °C
Câble d'alimentation	Longueur 900 mm, section 3 x 0,75 mm², prise Schuko
Câble de sortie	Fourni, section minimale 2,5 mm², rouge (+) et noir (-)
Dimensions (L x l x H)	200 x 150 x 80 mm (estimation)
Poids	1,5 kg (estimation)
Accessoires inclus	Câble secteur, câble de batterie, manuel d'utilisation
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques

FOIRE AUX QUESTIONS - BC-512-21-RT EA Elektro Automatik

Quels types de batteries puis-je charger avec ce chargeur ?

Ce chargeur est conçu pour les accumulateurs au plomb (plomb-acide) de type AGM, gel, ouvert ou étanche. Il ne convient pas aux batteries lithium.

Comment connecter correctement la batterie ?

Assurez-vous que le chargeur est éteint. Connectez le câble rouge au pôle positif (+) de la batterie et le câble noir au pôle négatif (-). Branchez ensuite le chargeur au secteur.

Que signifient les voyants LED ?

Le voyant rouge indique que la batterie est en charge. L'orange signifie une charge intermédiaire. Le vert signale que la batterie est complètement chargée.

Puis-je laisser le chargeur branché en permanence ?

Oui, le chargeur passe automatiquement en maintien de charge lorsque la batterie est pleine, évitant la surcharge. Il peut rester connecté sans risque.

Que faire si le voyant ne s'allume pas ?

Vérifiez la connexion secteur et l'interrupteur marche/arrêt. Si la batterie est inversée (polarité inversée), la protection s'active et aucun voyant ne s'allume. Corrigez les branchements.

Quelles précautions de sécurité dois-je prendre ?

Placez le chargeur dans un endroit sec et bien ventilé, à au moins 5 cm d'autres objets. Évitez l'humidité et ne couvrez pas l'appareil. Lors de la charge, des gaz explosifs (hydrogène) peuvent se dégager : aérez la zone.

Le chargeur est-il adapté pour une batterie de voiture ?

Oui, les batteries de voiture au plomb (12 V) sont compatibles. Ce chargeur délivre jusqu'à 12 A, adapté aux batteries de capacité moyenne (20-120 Ah).

Puis-je charger deux batteries en même temps ?

Non, ne connectez qu'une seule batterie à la fois. Le branchement en parallèle n'est pas autorisé et pourrait endommager l'appareil.

Comment entretenir le chargeur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec pour essuyer la poussière. N'utilisez pas de solvants ou de produits abrasifs.

Que faire si la batterie ne se charge pas ?

Vérifiez la polarité, la tension de la batterie (doit être >2V par élément). Si la batterie est sulfatée ou défectueuse, le chargeur peut ne pas démarrer. Essayez avec une autre batterie.

MODE D'EMPLOI BC-512-21-RT EA Elektro Automatik

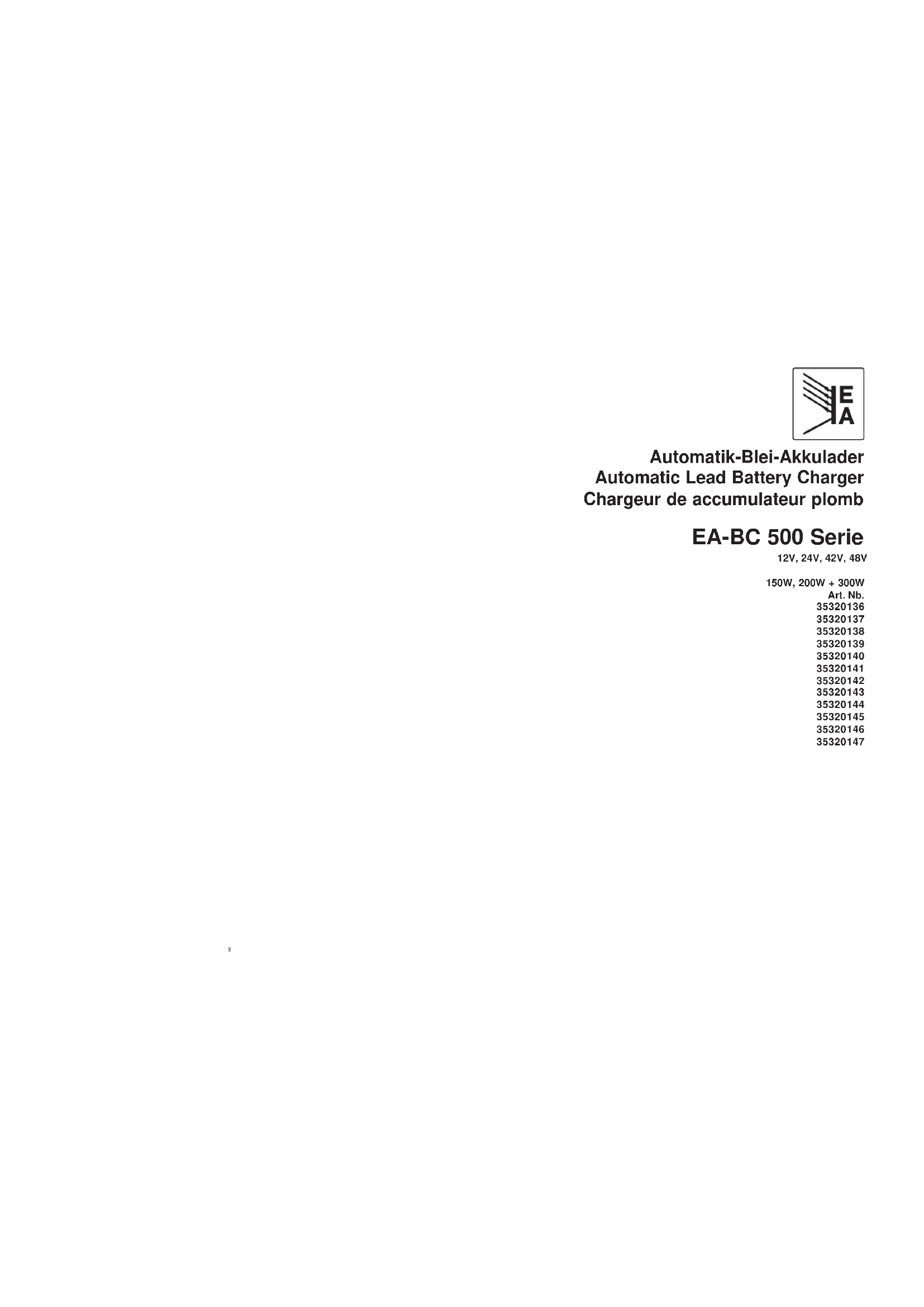

Automatik-Blei-Akkulader Automatic Lead Battery Charger Chargeur de accumulateur plomb

EA-BC 500 Serie

12V, 24V, 42V, 48V

150W, 200W + 300W

Art. Nb.

35320136

35320137

35320138

35320139

35320140

35320141

35320142

35320143

35320144

35320145

35320146

35320147

Ces chargeurs automatiques peuvent charger des accumulateurs au plomb. Sur l'avant des appareils, la charge des batteries à charger est indiquée.

Pour pratique vide la batterie briller le LED dans rouge la couleur, avec plein Batterie briller celui LED vert. Entre celui LED brille orange. Le accumulateur à charger est attaché sur le câble de tiroir fourni à la platine avant. Tenez compte une température de la polarisation correcte (= plus rouges +, noir = minus -) et échappements performance orienté veillez au refroidissement de l'appareil.

Volume de livraison:

Chargeur EA-BC 500 y compris des câbles secteurs avec des prises de courant, des câbles de tiroir et des instructions d'emploi.

Fonctions

L'aération l'appareil est équipée avec un échappement. Il faut considérer que la convection aérienne n'est pas handicapée. Une distance de 5 cm à des objets voisins doit être observée.

L'échappement commence, aussitôt que l'appareil se réchauffe dans l'entreprise.

Entrée

Le réseau l'appareil est attaché sur les environ 900mm longs câbles secteurs (3 x 0,75 mm²) avec une prise de courant de contact de protection au réseau. L'appareil dispose sur le dos d'un interrupteur secteur. Celui-ci doit être mis en circuit à l'entreprise. LED "Power" allume.

Connections DC (branchement de batterie)

Le raccordement de l'accumulateur aux bornes de sortie ne devrait avoir lieu que dans l'état mis hors circuit du chargeur. Respectivement seulement 1 accumulateur avec la tension nominale correspondante peut être attaché.

Aucun batterie ne peut être enclenché parallèlement! Le câble fourni devrait être utilisé au raccordement, la conduite rouge attaché à des plus (+) et la conduite noire à un minus (−), à l'accumulateur aussi bien qu'à l'appareil.

Lors d'une utilisation d'une autre transmission, il faut considérer que la coupe transversale par câble s'élève à au moins 2,5 mm².

Protection inversion polarité

L'appareil dispose d'un protection inversion polarité. Avec verpolt un Akku attaché, le processus de tiroir n'est pas commencé. Les annonces "Power" et "état de batterie" restent foncées.

Processus de tiroir enclencher elle le chargeur. Reliez correctement polarisé l'accumulateur aux colliers de vissage sur l'avant.

L'annonce "Battery" brille et commence immédiatement l'appareil avec le chargement de l'accumulateur. L'annonce LED change rouge sur oranges vert au cours du processus de tiroir (Akku pleinement).

Le tensiond de batterie descend au-dessous p. ex. de 2,0V / élément de batterie le processus de tiroir est commencé à nouveau. Il n'est pas possible ainsi de décharger le Accumulateur "surcharge" et/ou par la petite électricité de fret. Le chargeur n'est pas approprié à cause de l'étape de tiroir forte travailler dans le fonctionnement en parallèle de disposition.

Temperature de accumulateur

Le recommander batterie temperature pendant processus devoir 18° - 27°C élever, afin que un max. durée de vie et temperature de accumulateur donner. Veuillez considérer cela accumulateurs, sur la base de leur grande masse; à un changement de température ne réagir que très lentement.

Important! Lors du chargement une densité de gaz des accumulateurs, il ne peut pas être aéré absolument nécessairement bien les secteurs pendant le chargement, puisqu'en le chargement le gaz hydrogène naît et réussit risque d'explosion!
