Marque	EA Elektro Automatik
Modèle	EA-3050B
Type de produit	Alimentation électrique de laboratoire
Dimensions (L x l x H)	280 x 195 x 128 mm
Poids	15 kg
Alimentation d'entrée	230 V ± 10%, 50-60 Hz
Tensions de sortie	0-30 V AC, 0-30 V DC, 0-300 V AC, 0-300 V DC
Courants de sortie	5 A pour 30 V, 0,5 A pour 300 V
Nombre de sorties	4 (2 AC, 2 DC)
Régulation de tension	Bouton de réglage rotatif
Affichage	Voltmètre et ampèremètre numériques
Température de fonctionnement	0-40 °C
Température de stockage	-25 à 70 °C
Protection	Interrupteur thermique (limite de courant 5 A), séparation galvanique
Filtrage	Commutateur de filtrage ON/OFF pour sortie DC
Mise à la terre	Borne de terre sur le panneau avant
Entretien	Débrancher avant intervention ; changement de fusibles par type identique
Documentation	Notice d'utilisation incluse

FOIRE AUX QUESTIONS - EA-3050B EA Elektro Automatik

Comment choisir entre les tensions alternatives (AC) et continues (DC) sur l'EA-3050B ?

L'appareil dispose d'un commutateur de tension de sortie. Pour changer entre AC et DC, éteignez obligatoirement l'appareil avant de commuter. Les bornes sont étiquetées AC (courant alternatif) et DC (courant continu, avec polarité +/-).

Que fait le commutateur de filtrage sur ce modèle ?

Le commutateur de filtrage permet d'activer ou désactiver le filtrage du condensateur sur la sortie DC. En position ON, la tension continue est filtrée (plus stable) ; en position OFF, elle est brute (non filtrée). L'affichage est optimisé pour chaque mode.

Quelle est la signification des voyants ou afficheurs ?

Les afficheurs numériques indiquent la tension (voltmètre) et le courant (ampèremètre). En mode DC filtré, les valeurs affichées peuvent différer légèrement de la sortie réelle ; utilisez un voltmètre externe pour une mesure précise.

Comment remplacer un fusible sur l'EA-3050B ?

Débranchez d'abord l'appareil du secteur. Utilisez uniquement des fusibles de même type et calibre que ceux spécifiés. Le compartiment des fusibles se trouve généralement près de l'entrée d'alimentation.

Puis-je relier une sortie à la terre ?

Oui, une borne de mise à la terre est disponible sur le panneau avant. Elle peut être connectée à la terre de protection de l'alimentation d'entrée pour une sécurité accrue.

Quelle est la protection contre les surcharges ?

L'appareil est équipé d'un interrupteur thermique qui limite le courant de sortie à 5 A maximum. En cas de surcharge, la protection thermique peut couper la sortie.

Comment nettoyer l'alimentation EA-3050B ?

Avant nettoyage, débranchez l'appareil. Utilisez un chiffon sec ou légèrement humide (pas de nettoyants agressifs). Ne laissez pas de liquide pénétrer dans les fentes d'aération.

Quels accessoires ou pièces détachées sont disponibles ?

Les pièces de rechange courantes incluent les fusibles et les cordons d'alimentation. Pour toute réparation, contactez un personnel qualifié ou le service après-vente Conrad.

Puis-je utiliser l'appareil avec une tension d'entrée différente ?

Non, l'appareil est conçu pour une alimentation secteur de 230 V ± 10%, 50-60 Hz. Une tension différente pourrait endommager l'appareil.

Que faire si l'affichage ne correspond pas à la tension mesurée ?

En mode DC filtré, l'affichage peut sous-estimer la tension réelle. Utilisez un voltmètre externe pour une lecture précise. Si l'écart persiste, l'appareil peut nécessiter un étalonnage par un professionnel.

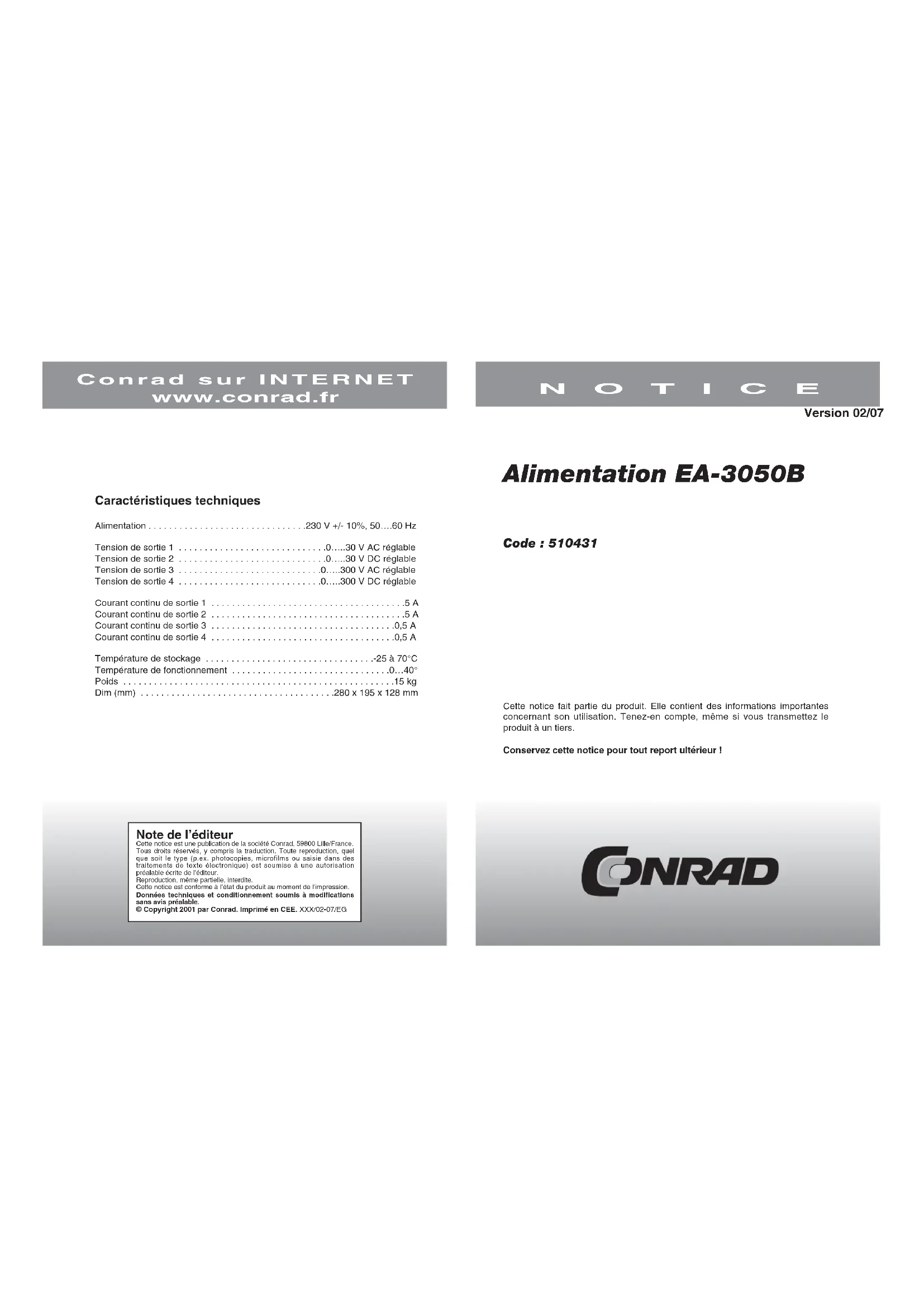

MODE D'EMPLOI EA-3050B EA Elektro Automatik

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 02/07

Caractéristiques techniques

Alimentation	.230 V +/- 10%, 50...60 Hz
Tension de sortie 1	.0....30 V AC réglable
Tension de sortie 2	.0....30 V DC réglable
Tension de sortie 3	.0....300 V AC réglable
Tension de sortie 4	.0....300 V DC réglable
Courant continu de sortie 1	.5 A
Courant continu de sortie 2	.5 A
Courant continu de sortie 3	.0,5 A
Courant continu de sortie 4	.0,5 A
Température de stockage	-25 à 70°C
Température de fonctionnement	.0...40°
Poids	.15 kg
Dim (mm)	.280 x 195 x 128 mm

Alimentation EA-3050B

Code : 510431

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable. © Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-07/EG

Avant de commencer la mise en service de l'appareil, il convient de vérifier le boîtier, les éléments de commande, l'afficheur ainsi que le câble d'alimentation. Dans le cas où vous constatez une détérioration, il est préférable de couper l'appareil de toute alimentation secteur. Avant toute intervention, il faut impérativement débrancher l'appareil du réseau électrique. L'entretien et la réparation ou la calibration de l'appareil sont strictement réservés au PERSONNEL QUALIFIE, informé des risques encourus et respectueux des règles de sécurité. Cette alimentation doit être branchée uniquement sur une prise de terre 230 V 50 Hz du réseau domestique. Vérifiez, lors du changement de fusibles, qu'ils sont bien du même type donné et de capacité identique. Pour effectuer le changement de fusibles, séparez l'appareil du secteur. Les fentes d'aération d'alimentations ne doivent pas être recouvertes ! Le branchement de l'alimentation s'effectue par les bornes de sortie désignés (AC = courant alternatif, DC = courant continu +/-) situés en façade.

Mise en service

Cette alimentation fournit 4 tensions de sortie différentes que vous pouvez choisir en fonction de la position du commutateur. La sortie DC fournit une tension continue de 0 – 30 Volt et/ou 0 – 3000 V DC. La sortie AC fournit une tension alternative comprise entre 0.....30 V AC et 0.....300 V. Pour effectuer la commutation, il faut éteindre l'appareil. La tension continue à la sortie DC peut être filtrée ou non filtrée (commutateur en position filtrage ON). L'afficheur est optimisé en position du commutateur "commutateur en position filtrage ON" pour la tension de sortie DC et en position "commutateur en position filtrage OFF) pour la tension de sortie AC.

Le courant de sortie maximal est limité à 5 A au moyen de l'interrupteur thermique. Les sorties sont séparées galvaniquement de l'entrée d'alimentation. Dans le cas où c'est nécessaire, un pôle des sorties peut être relié à la prise de terre située sur le panneau avant de l'alimentation. La prise de terre peut être reliée au conducteur de protection/à la terre de l'alimentation d'entrée.

Les tensions de sortie peuvent être réglées via le bouton de réglage situé sur la face avant de l'appareil. Le voltmètre situé sur la face avant de l'appareil indique le changement de tension et la tension continue de sortie non filtrée. La tension continue filtrée peut cependant accepter des valeurs supérieures à celle indiquée. Dans ce cas, il est recommandé d'utiliser un voltmètre externe.

1. Netzschalter = interrupteur
2. Commutateur de tension de sortie
   Uniquement lorsque l'appareil est éteint
3. Bouton de réglage du filtrage du condensateur
4. Bornes de sortie DC
5. Prise de mise à la terre
6. Bornes de sortie AC
7. Bouton de réglage de la sortie
8. Voltmètre digital
9. Ampèremètre digital
