MODE D'EMPLOI MILLA H 12 EDILKAMIN

Pour toute mise à jour www.edilkamin.com

FR Installation, utilisation et entretien page 42

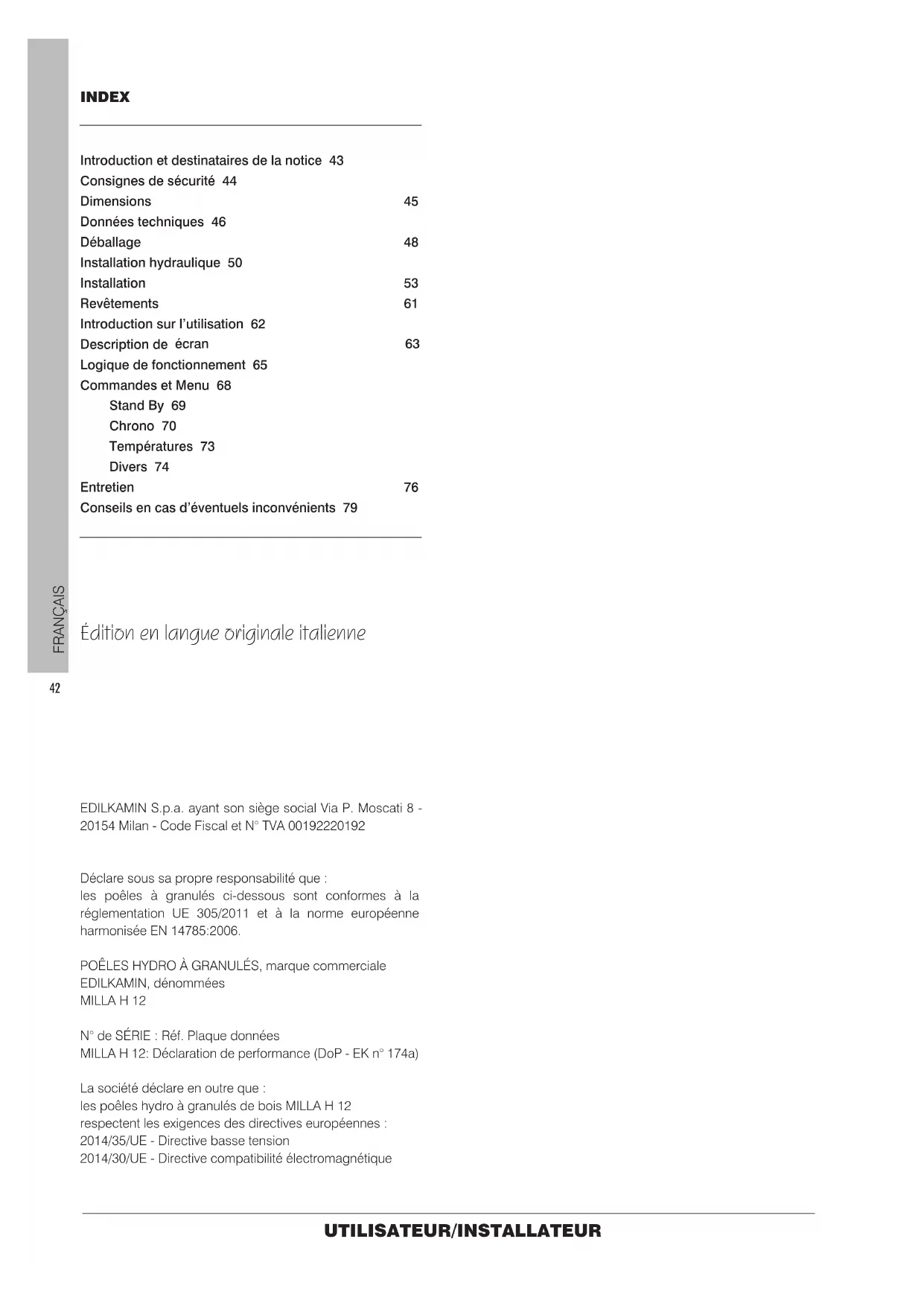

INDICE

Introduction et destinataires de la notice 43

Consignes de sécurité 44

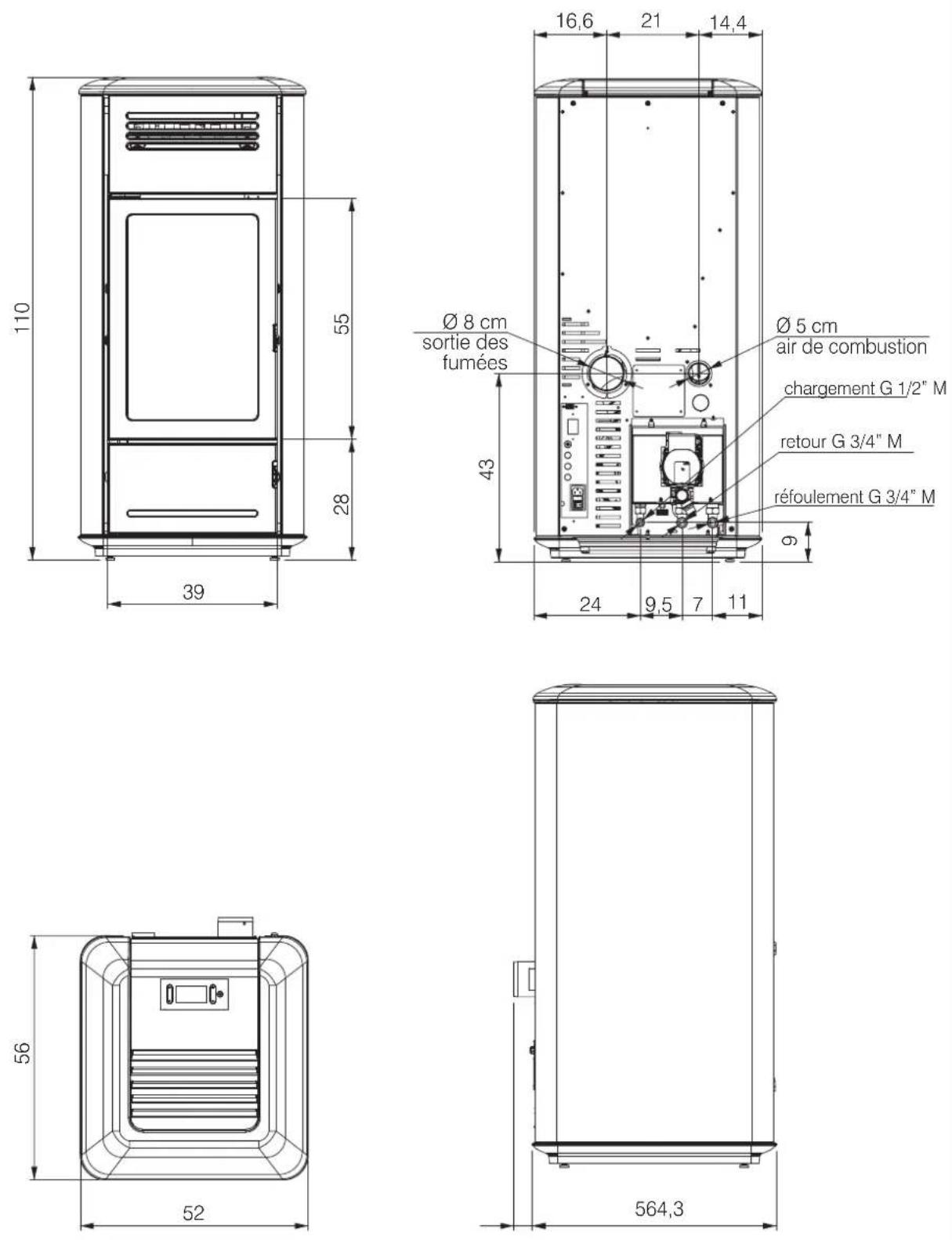

Dimensions 45

Données techniques 46

Déballage 48

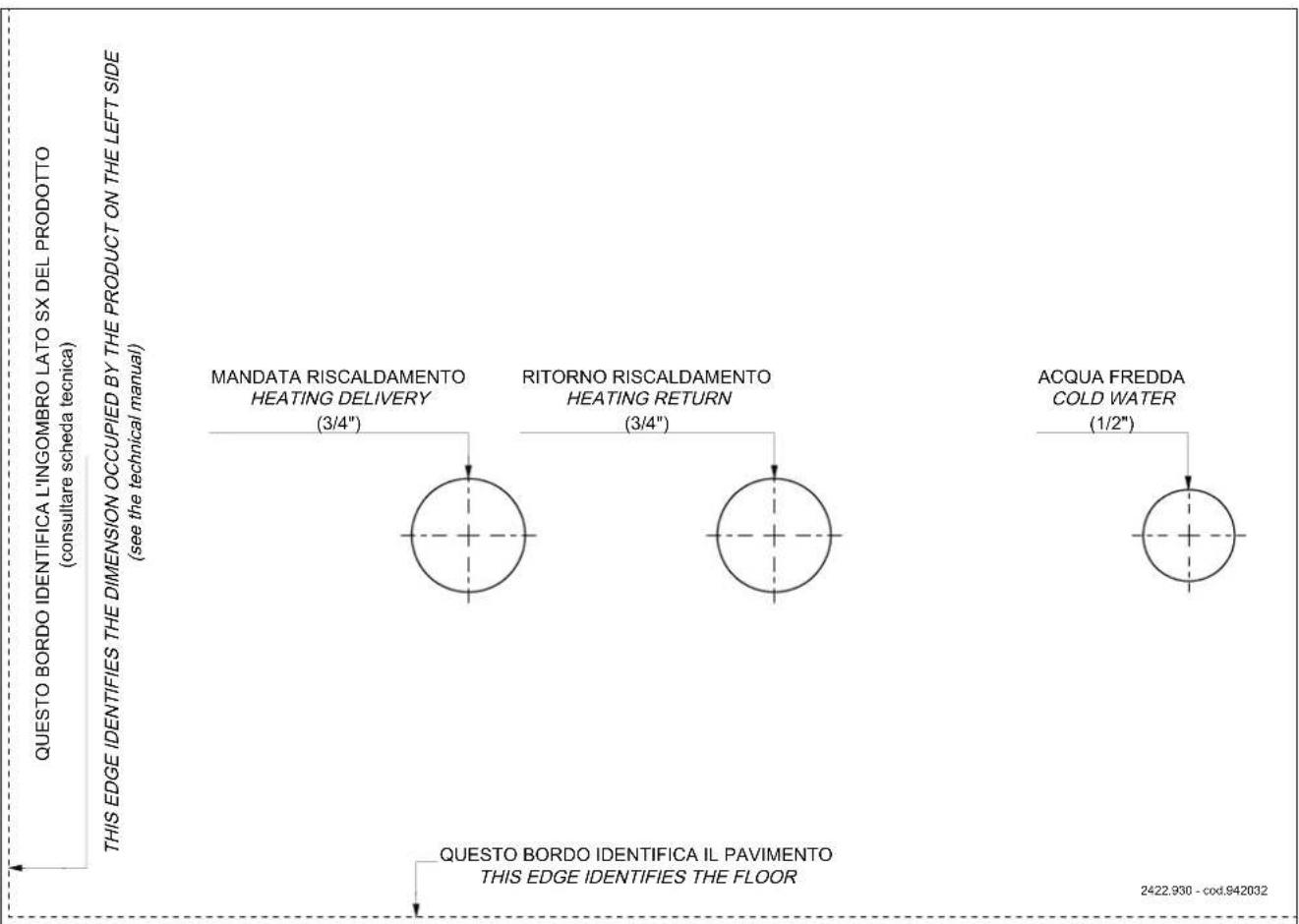

Installation hydraulique 50

Installation 53

Revêtements 61

Introduction sur l'utilisation 62

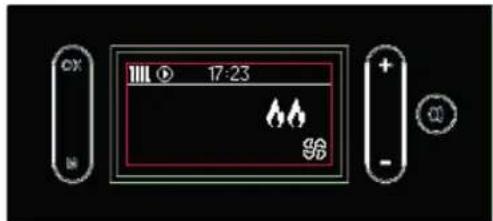

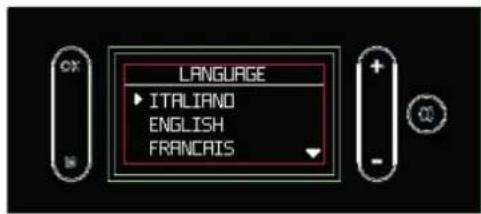

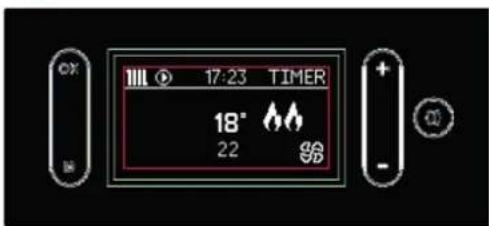

Description de écran 63

Logique de fonctionnement 65

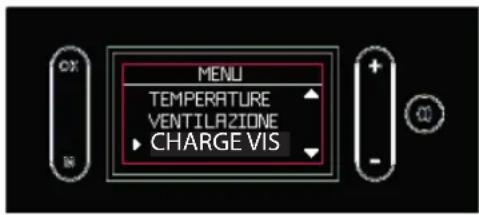

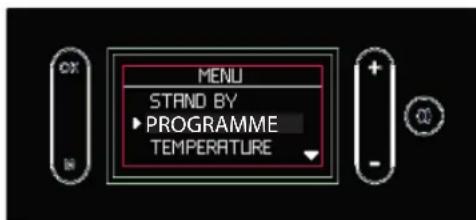

Commandes et Menu 68

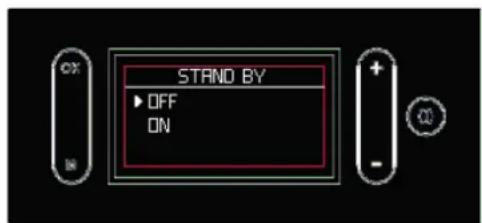

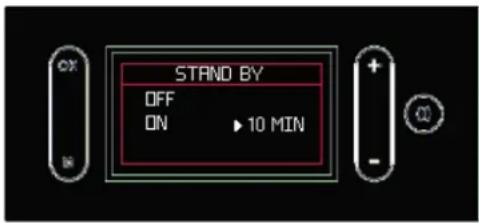

Stand By 69

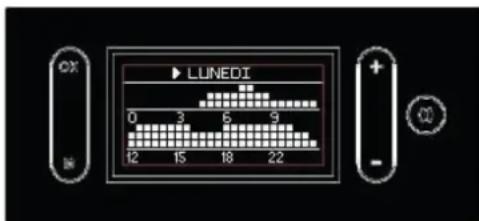

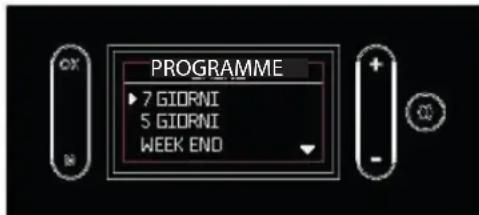

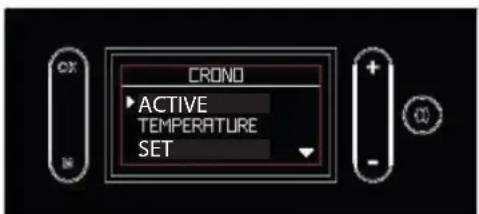

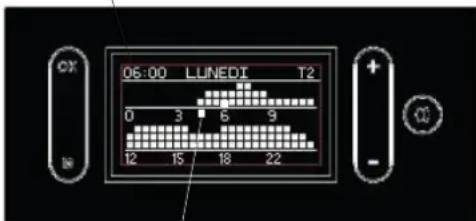

Chrono 70

Températures 73

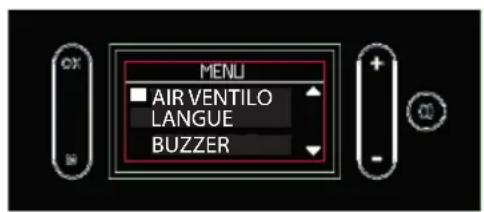

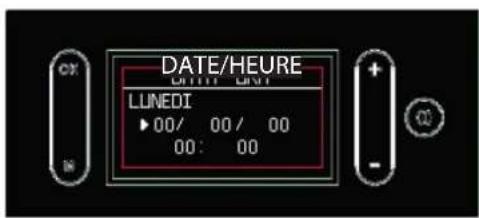

Divers 74

Entretien 76

Conseils en cas d'éventuels inconvénients 79

Édition en langue originale italienne

EDILKAMIN S.p.a. ayant son siège social Via P. Moscati 8 - 20154 Milan - Code Fiscal et N° TVA 00192220192

Déclare sous sa propre responsabilité que : les poêles à granulés ci-dessous sont conformes à la réglementation UE 305/2011 et à la norme européenne harmonisée EN 14785:2006.

POÊLES HYDRO À GRANULÉS, marque commerciale

EDILKAMIN, dénommées

MILLA H 12

N° de SÉRIE : Réf. Plaque données

MILLA H 12: Déclaration de performance (DoP - EK n° 174a)

La société déclare en outre que :

les poêles hydro à granulés de bois MILLA H 12

respectent les exigences des directives européennes :

2014/35/UE - Directive basse tension

2014/30/UE - Directive compatibilité électromagnétique

Madame/Monsieur,

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, veuillez lire attentivement cette notice, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit.

Cette notice fait partie intégrante du produit. Nous vous demandons de la conserver pendant toute la durée de vie du produit. En cas de perte, en demander une copie au revendeur ou la télécharger de l'espace de téléchargement sur le site www.edilkamin.com

Destinataires de cette notice

Cette notice s'adresse :

• à ceux qui utilisent le produit à la maison (« UTILISATEUR ») ;
• au technicien qui installe le produit (« INSTALLATEUR ») Le destinataire de la page est indiqué au bas dans une bande en fond de page (UTILISATEUR ou INSTALLATEUR).

Notes Générales

Après avoir déballé le produit, contrôlez que le contenu est intact et complet.

En cas d'anomalie, veuillez contacter immédiatement le revendeur auprès duquel vous avez effectué l'achat, et lui remettre une copie du livret de garantie et de la facture.

L'installation et l'utilisation de l'appareil doivent être conformes aux lois locales et nationales ainsi qu'aux normes européennes. Pour l'installation et pour tout aspect non expressément mentionné, se référer aux réglementations locales en vigueur dans chaque pays.

Les schémas figurant dans cette notice sont indicatifs : par conséquent ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas définitifs.

SIGNIFICATION DES SYMBOLES

Les symboles suivants sont utilisés à l'intérieur de cette notice :

ATTENTION :

il faut avoir lu attentivement et bien compris le message dont il s'agit car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l'utilisent.

INFORMATIONS :

le non-respect des consignes compromet l'utilisation du produit.

SÉQUENCE OPÉRATIONNELLE :

suivre les instructions relatives aux procédures à respecter pour les opérations décrites.

Le produit est identifié de manière univoque par un numéro le « coupon de contrôle », qui se trouve sur le certificat de garantie présent dans l'emballage

Nous vous demandons de conserver :

• le certificat de garantie que vous avez trouvé dans le produit
• la preuve d'achat que le revendeur vous a remise
• la déclaration de conformité que l'installateur vous a remise

Les conditions de garantie sont indiquées dans le certificat de garantie que vous trouverez dans le produit et on web site www.edilkamin.com

• Le produit n'a pas été conçu pour être utilisé par des personnes, y-compris les enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.
• Le produit n'a pas été conçu pour cuisiner.
• Le produit a été conçu pour brûler des granulés de bois de catégorie A1 conformément à la norme UNI EN ISO 17225-2, selon les quantités et des modalités décrites dans cette notice.
• Le produit a été conçu pour un usage interne et dans des milieux exposés à un taux d'humidité normal.
• Conserver le produit dans un lieu sec, à l'abri des intempéries.
• Pour la garantie légale et conventionnelle, se référer au certificat de garantie inclus dans le produit : à noter qu'Edilkamin et le revendeur ne sauraient être tenus responsables de dommages issus d'une installation ou d'entretiens incorrects.

Les risques mettant en danger la sécurité peuvent être causés par :

• Une installation dans des locaux inadaptés, notamment soumis au risque d'incendie. NE PAS INSTALLER DANS DES LOCAUX exposés à un risque d'incendie.
• Un contact avec le feu et les parties chaudes (ex. : verre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque le poêle est éteint mais encore chaud, toujours utiliser le gant.
• Un contact avec des parties électriques sous tension (internes). NE PAS ACCE-DER AUX PARTIES INTERNES SOUS TENSION. Risque d'électrocution.
• L'utilisation de produits d'allumage inappropriés (ex. : alcool). NE PAS ALLUMER NI RANIMER LA FLAMME EN PULVERISANT DES PRODUITS LIQUIDES OU A L'AIDE D'UN LANCE-FLAMMES. Risque de brûlure grave et de dommage matériel et corporel.
• L'utilisation d'un combustible autre que des granulés de bois. NE PAS BRULER DANS LE FOYER DES DECHETS, DES MATIERES PLASTIQUES OU TOUT AUTRE PRODUIT AUTRE QUE DES GRANULES DE BOIS. Il sera ainsi possible d'éviter de salir le produit, d'incendier le conduit de fumée et de nuire à l'environnement.
• Un nettoyage à chaud du foyer. NE PAS ASPIRER A CHAUD. Risque d'endommagement de l'aspirateur et dispersion de fumée dans la pièce.

• Un nettoyage du conduit de cheminée à l'aide de différentes substances. NE PAS EFFECTUER DE NETTOYAGES MANUELS À L'AIDE DE PRODUITS INFLAM-MABLES. Risque d'incendie ou de retour de flammes.

• Un nettoyage de la vitre chaude avec des produits non adaptés. NE PAS NETTOYER LA VITRE CHAUDE AVEC DE L'EAU OU DES SUBSTANCES AUTRES QUE DES PRODUITS LAVE-VITRES RECOMMAN- DES. Risque de fissure de la vitre ou de dommage irrémédiable.

• Un dépôt de matériaux inflammables sans respecter les distances de sécurité indiquées dans cette notice. NE PAS POSER DU LINGE SUR LE PRODUIT. NE PAS POSITIONNER DE SÉCHOIRS À DES DISTANCES INFERIEURES AUX DISTANCES DE SECURITE. Tenir toute forme de liquide inflammable à l'écart du produit. Risque d'incendie.
• Une occlusion des bouches d'aération dans la pièce ou des entrées d'air. NE PAS OBSTRUER LES BOUCHES D'AERATION NI BLOQUER LE CONDUIT DE FUMEE. Risque de retour de fumée dans la pièce et, par conséquent, de dommage matériel et corporel.
• L'utilisation du produit en guise de support ou d'échelle. NE PAS MONTER SUR LE PRODUIT ET NE PAS L'UTILISER COMME APPUI. Risque de dommage matériel et corporel.
• L'utilisation dû poêle avec foyer ouvert. NE PAS UTILISER LE PRODUIT AVEC LA PORTE OUVERTE.
• L'ouverture de la porte avec dispersion de matériaux incandescents. NE jeter AU-CUN matériau incandescent à l'extérieur du produit. Risque d'incendie.
• L'utilisation d'eau en cas d'incendie. APPELER LES AUTORITES en cas d'incendie,
• Le produit ne doit jamais fonctionner sans eau dans l'installation.
• Un éventuel allumage « à sec » pourrait compromettre le fonctionnement du produit.

En cas de doutes, ne pas prendre d'initiatives individuelles mais contacter le revendeur ou l'installateur.

Lire attentivement les instructions d'utilisation de ce manuel pour la sécurité.

Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com.

MILLA H (cm)

DONNÉES TECHNIQUES selon la norme EN 14785
	MILLA H 12
	Puissance nominale Puissance réduite
Puissance utile 12,4 3,3 kW
Puissance de rendu à l'eau 10,2 2,5 kW
Rendement 93,0 93,2 %
Émission CO à 13 % d'O2	0,004 0,009 %
Température des fumées 113 65 °C
Consommation combustible * 2,8 0,7 kg/h
Capacité du réservoir 24 kg
Tirage conseillé	14		Pa
Autonomie	9	34	heures
Quantité d'eau	13		l
Pression d'exercice maximale	3		bar
Température d'exercice maximale	90 °C
Volume chauffable**	325		m3
Diamètre du conduit de cheminée	80		mm
Diamètre du conduit de prise d'air	50		mm
Poids avec emballage	220		kg
Catégories d'efficacité énergétique, selon les règlements de l'UE 2015-1186 (A++/G)	A++

* Pour le calcul de la consommation, on a utilisé une puissance calorifique de 4,8 kW/kg.
** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.
Le peut fonctionner en sécurité meme avec un tirage plus haut.
Un tirage excessif, pourrait entraîner un arrêt et / ou une diminution des performances.

NOTE: Le ∅ de la sortie des fumées n'est pas le ∅ de la cheminée qui devra être dimensionné.

DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉEqui doit quoi qu'il en soit respecter les indications de cette fiche ainsi que les normes d'installation de chaque produit
	Puissance nominale
	MILLA H 12
Température de sortie des fumées sur l'évacuation	136	°C
Tirage minimum	0,01	Pa
Capacité fumées	8,3	g/s

CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation	230 VAC +/-10 % 50 Hz
Puissance absorbée moyenne(nominale - réduite - stand by)	70 - 39 - 4 W
Puissance absorbée à l'allumage	300 W
Protection	Fusible 4 AT, 250 Vca 5x20

EDILKAMIN s.p.a. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikanin Sp.A.

20045 Lainale (MI), via P. Mescagni 7

Tel. [phone]

Fax [phone]

[e-mail]

www.edikamin.com

Capitale € 4.100.000 int. vers

Sede legale:

Producteur Edilkamin S.p.A.

Marque Edilkamin

Référence(s) du modèle Blade H 15

Descrizione

Appareil de chauffage domestique alimenté au pellet de bois, avec production d'eau chaude

Fonction de chauffage Indirect oui

Puissance thermique directe 2,3 kW

Puissance thermique indirecte 13 kW

Norme EN 14785

Combustible	Combustible de référence (unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale			Émissions dues au chauffage des locaux à la puissance thermique minimale Recus uniquement si le facteur de correction f(2) ou f(3) est apolique
		P = porticulos, CD6 = composés organiques gazoux, CD = monowide de carbone, NOx = oxydos d'acote.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3 at 13%O2			mg/m3 at 13%O2
Bois comprimé ayant un taux d'humidité < 12 %	oui	13	5	55	147	9	25	116

Respecter les précautions particulières pour le montage, l'installation et l'entretien, indiquées dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
ηe [%]	89,3
EEI [%]	131
Classe d'efficacité énergétique	A++

à partir de 01/01/2022
n. [%]	89,3
EEI [%]	131
Classe d'efficacité énergétique	A++

Selon (EU) 2015/1186 e 2015/1185

Caractéristiques pour une utilisation avec le combustible de référence uniquement

$$ \mathrm{EI} = (\eta_ {5, \text {cm}} \cdot B L F) - 10 \% + F (2) + F (3) - F (4) - F (5) $$

$$ \eta_ {s} = \eta_ {s, m} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1,45

$$ \eta_ {S, m} = \eta_ {\text { th,nom }} $$

F5 pas à prendre en consideration

Puissance thermique
Caractéristique	Symbole	Valeur	Unité
Puissance thermique nominale	P_nom	15,3	kW
Puissance thermique minimale (indicative)	P_min	3,3	kW

Consommation d'électricité auxiliaire
Caractéristique Symbole	Valeur	Unité
À la puissance thermique nominale	e_h,x	0,077	kW
À la puissance thermique minimale	e_h,n	0,039	kW
En mode veille	e_l,b	0,002	kW

$$ F (4) = C C \cdot \frac {0 , 2 \cdot e l _ {\max} + 0 , 8 \cdot e l _ {\min} + 1 , 3 \cdot e l _ {s b}}{P _ {\text { nom }}} \cdot 1 0 0 [ \% ] $$

Rendement utile (PCI brut)
Caractéristique	Symbole	Valeur	Unité
Rendement utile à la puissance thermique	_trunom	92,1%
Rendement utile à la puissance thermique minimale (indicatif)	_trunin	93,2%

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)

contrôle de la puissance thermique à un palier, pas non de contrôle de la température de la pièce

contrôle à deux ou plusieurs palliers manuels, pas de non contrôle de la température de la pièce

contrôle de la température de la pièce avec non thermostat mécanique

contrôle électronique de la température de la pièce non

contrôle électronique de la température de la pièce non et programmateur journaler

contrôle électronique de la température de la pièce oul et programmateur hebdomadaire

F (2) 7,0 % jusqu'en 2022

Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la température de la pièce, avec non détecteur de présence

contrôle de la température de la pièce, avec non détecteur de fenêtre ouverte

contrôle à distance oui

F (3) 1,0 % jusqu'en 2022

F (3) 1,0 % à partir de 2022

contact

Nom et adresse du fabricant

EDILKAMIN S.p.A.

Via Mascagni 7

20045 Lainate (MI)-ITDIY

www.edilkamIn.com

[e-mail]

Directeur général

Paolo Gusella

PRÉPARATION ET DÉBALLAGE

Les matériaux qui composent l'emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune procédure d'élimination particulière.

Le stockage, l'élimination ou, éventuellement, le recyclage sont à la charge de l'utilisateur final conformément aux lois en vigueur en la matière.

Il est conseillé de déplacer le produit en position verticale à l'aide de moyens appropriés en se conformant aux normes en vigueur en matière de sécurité.

Ne pas retourner l'emballage et faire particulièrement attention aux pièces à assembler.

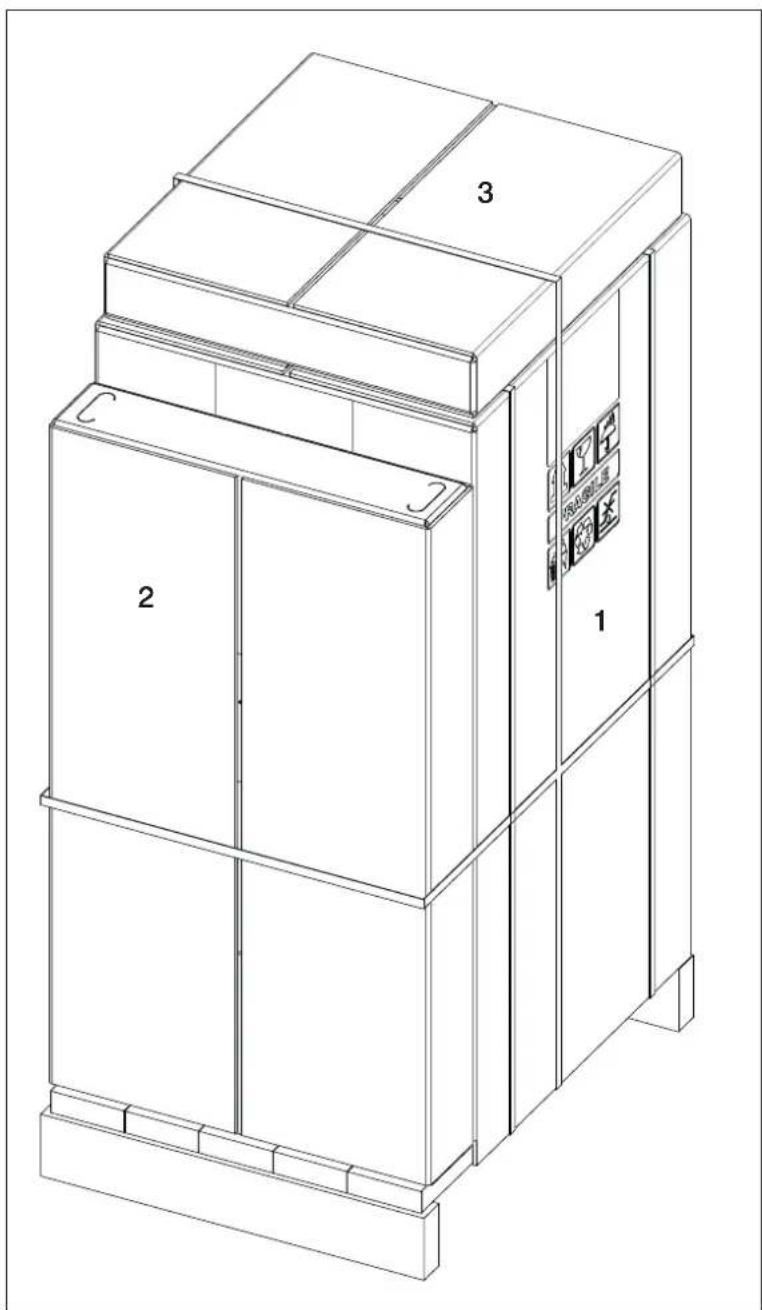

EMBALLAGE

Il y a 3 colis

(1)produit
(2) flanc
(3) dessous en céramique

1 2 3

Les matériaux d'emballage (par exemple les plastiques, les films) peuvent être dangereux pour les enfants. Ils présentent un risque d'étouffement.

NE PAS CHERCHER À ENLEVER LE PRODUIT DE LA PALETTE SANS AVOIR DEVISSÉ LES VIS QUI LE FIXENT À LA PALETTE

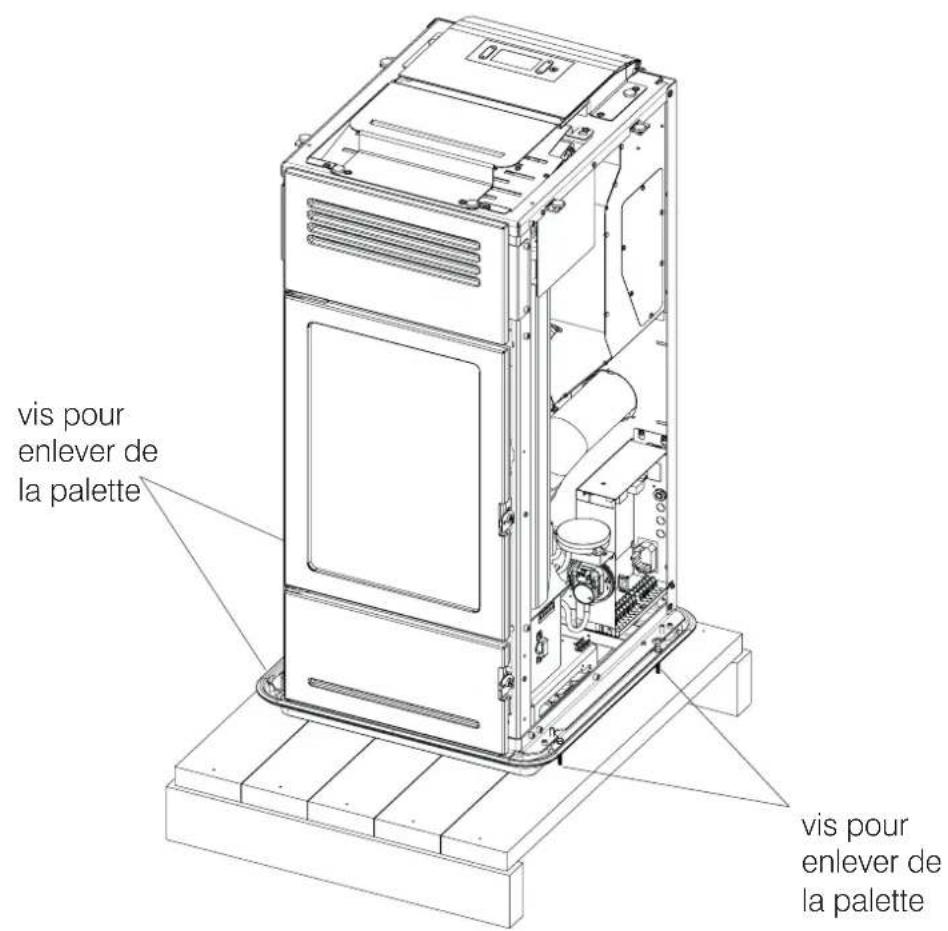

POUR ENLEVER LE POÊLE DE LA PALETTE

Dévisser les vis qui fixente le poêle à la palette.

vis pour enlever de la palette vis pour enlever de la palette

LES DESSINS SONT FOURNIS À TITRE INDICATIF, ILS SONT UTILES POUR LE MONTAGE MAIS NE SE RÉFÈRENT PAS TOUJOURS AU MODÈLE SPÉCIFIQUE.

RACCORDEMENT HYDRAULIQUE

Le raccordement hydraulique dépend du type de système.

Il existe cependant des « règles » communes :

• Le raccordement hydraulique doit être effectué par un personnel qualifié pouvant délivrer des documents attestant l'installation correcte selon les normes en vigueur dans chaque pays (par exemple, en Italie, conformément au D.M. 37/2008 et à la norme UNI 10412-2)
• L'installation hydraulique doit fonctionner avec une pression comprise entre 1 et 1,5-2 bars à chaud sur un circuit en vase fermé. N.B. : IL NE FAUT PAS installer un thermopoêle en remplacement d'une cuisinière domestique installée en vase ouvert sans passer à un système d'expansion en vase fermé.
• La présence d'un ballon tampon (accumulation inertielle) est recommandée, mais pas obligatoire. Sa présence offre l'avantage de libérer le thermopoêle des demandes « soudaines » de l'installation et de permettre l'intégration avec d'autres sources de chaleur. Il réduit les consommations et augmente l'efficacité du système.
• La température de retour de l'eau au thermopoêle doit être supérieure à au moins 50-55 °C pour éviter la condensation. L'installateur doit évaluer, en fonction de l'installation, s'il faut placer des vannes ou des pompes anti-condensation.
• Pour le chauffage de panneaux radiants à basse température, il faut installer un ballon tampon (accumulation inertielle) conformément aux instructions du fabricant des panneaux radiants. Les panneaux radiants ne doivent pas recevoir de l'eau directement du thermopoêle.
• Le matériau utilisé dans le circuit doit être adapté pour résister à toute surchauffe.
• Le dispositif d'évacuation de la soupape de sécurité doit être accessible et visible. L'eau d'évacuation doit être acheminée dans un tube vertical à travers un entonnoir avec prises d'air anti-remontée situé à une distance adéquate du point d'évacuation.
• IL EST INTERDIT D'OBSTRUER L'ÉVACUATION

• Les techniciens ont à disposition les gabarit à l'échelle 1: 1.

• Vérifier que l'installation hydraulique est effectuée correctement et qu'elle est dotée d'un vase à expansion suffisant pour garantir la sécurité.
  La présence du vase incorporé dans le thermopoêle NE garantit PAS une protection adaptée contre les dilatations thermiques subies par l'eau de l'installation toute entière.

• L'installateur doit évaluer, en fonction du type d'eau et d'installation, s'il prévoit des produits conditionnés conformément à la norme UNI 8065-1989 (traitement de l'eau dans les installations thermiques à usage civil).
• Un raccordement direct aux radiateurs, en raison du faible diamètre des tubes de ces derniers, empêche un bon fonctionnement.

Effectuer le remplissage de l'installation à travers le robinet de chargement (il est recommandé de ne pas dépasser la pression de 1,5 bars).

Pendant la phase de chargement faire "purger" la pompe et le robinet de purge.

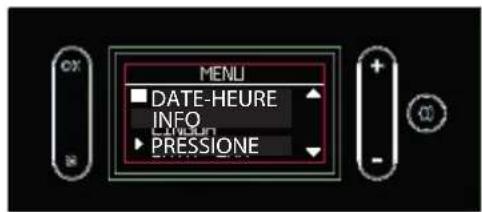

MANOMÈTRE

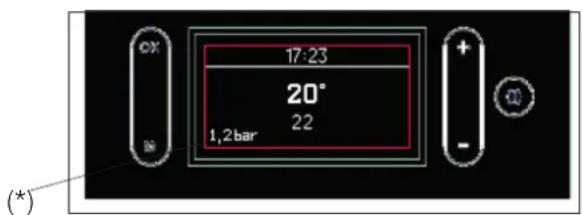

Les produits ont une lecture électronique de la pression de l'eau. Il n'y a donc pas de manomètre analogique. La pression de l'eau peut être lue sur l'écran, en bas à gauche (*) comme dans la figure ci-dessous.

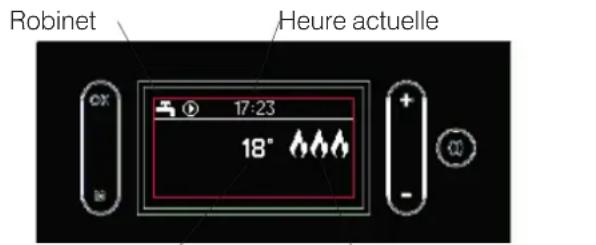

17:23 20° 22 1,2 bar (*)

Le produit a

• pompe
• soupape de sécurité
• vase à expansion

Raccords hydrauliques en mm

QUESTO BORDO IDENTIFICA L'INGOMBRO LATO SX DEL PRODOTTO (consultare scheda tecnica) THIS EDGE IDENTIFIES THE DIMENSION OCCUPIED BY THE PRODUCT ON THE LEFT SIDE (see the technical manual) MANDATA RISCALDAMENTO HEATING DELIVERY (3/4") RITORNO RISCALDAMENTO HEATING RETURN (3/4") ACQUA FREDDA COLD WATER (1/2") QUESTO BORDO IDENTIFICA IL PAVIMENTO THIS EDGE IDENTIFIES THE FLOOR 2422.930 - cod.942032

PROPRIÉTÉS DES POMPES

La pompe n'a pas de réglage spécifique.

Le réglage est effectué par la carte électronique du poêle hydro: elle démarre à la vitesse minimale et module en fonction de la température de l'eau.

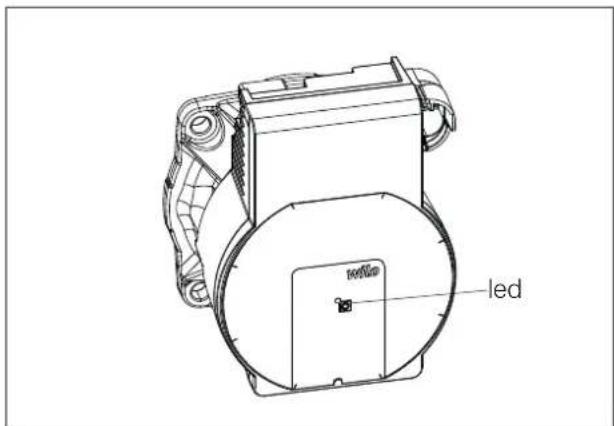

Les signalisations des LED sont décrites ci-contre.

LED	SIGNIFICATION	CAUSE SOLUTION
Vert fixe Pompe en marche	Fonctionnement normal
Un voyant vert clignote	Pompe en veille Fonctionnement normal
LED rouge fixe	Verrouillage Pompe verrouillée		Contacter le CAT
	Contact/enroulement Enroulement défectueux
LED rouge clignotante	Sous-tension/surtension	Tension d'alimentation trop faible/élevée	Vérifier la tension d'alimentation/contacter le CAT
	Température excessive du module	Température de la fiche moteur trop élevée
Un voyant rouge/vert clignote	Fonctionnement à turbine	La pompe n'est pas alimentée mais le système hydraulique est alimenté par d'autres sources	Vérifier la tension d'alimentation/ pression de l'eau ainsi que les conditions environnementales/ contacter le CAT
	Fonctionnement à sec Air	dans la pompe
	Surcharge Le moteur tourne difficilement

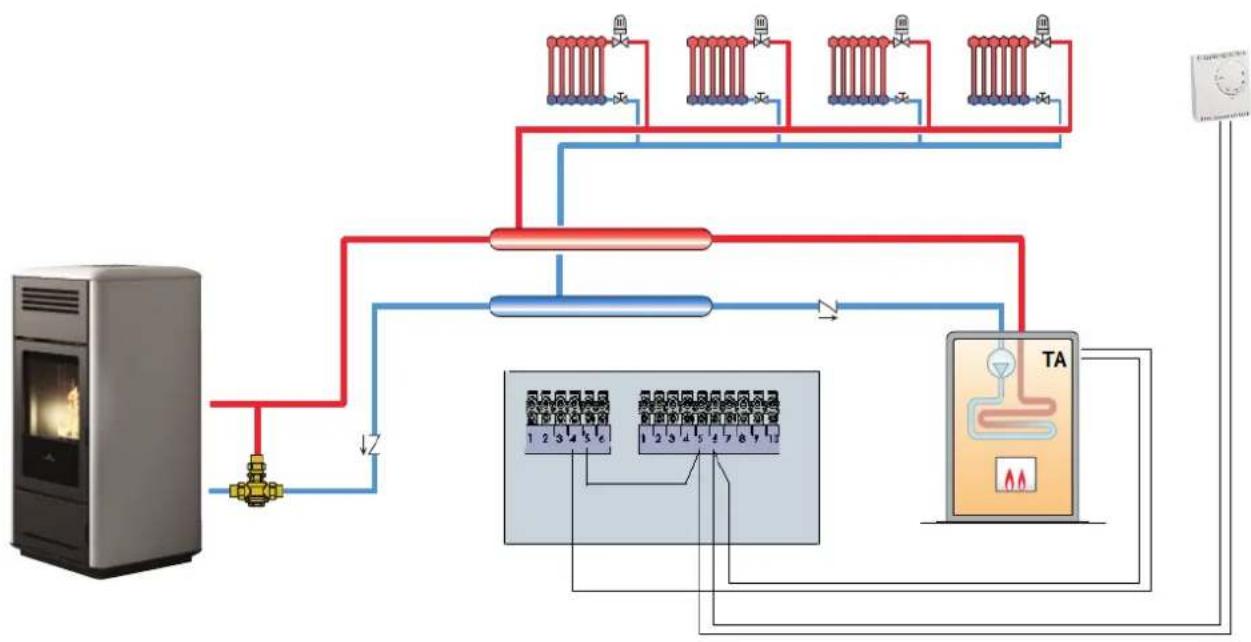

CIRCUIT AVEC CHAUDIERE

Les schemas sont indicativs

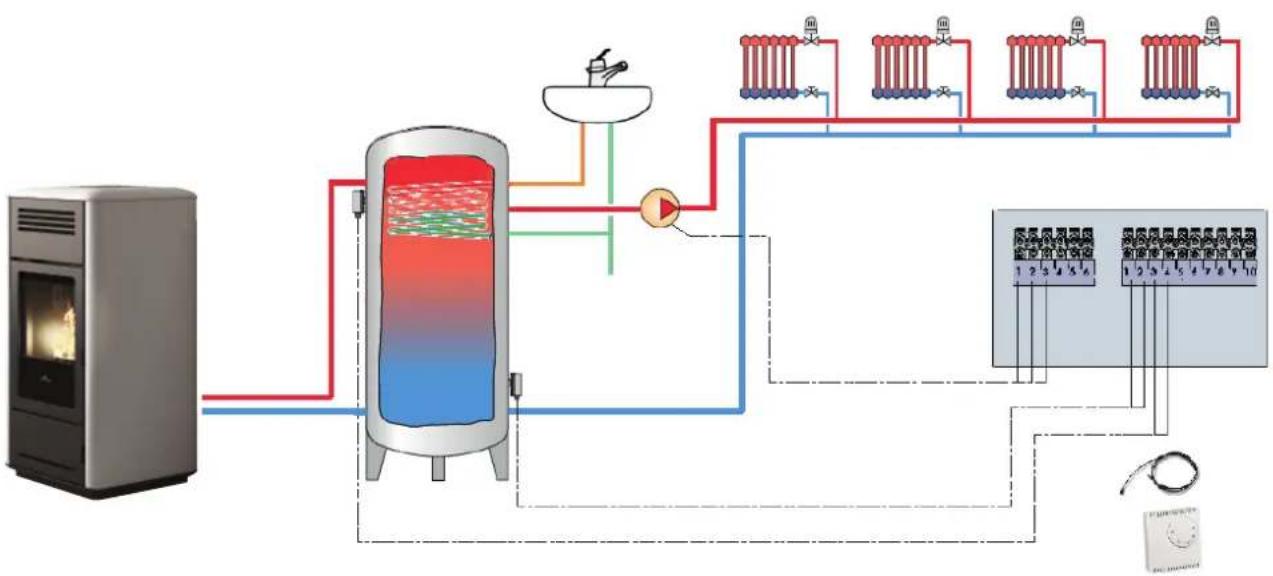

CIRCUIT AVEC BOILER.

Les schemas sont indicativs

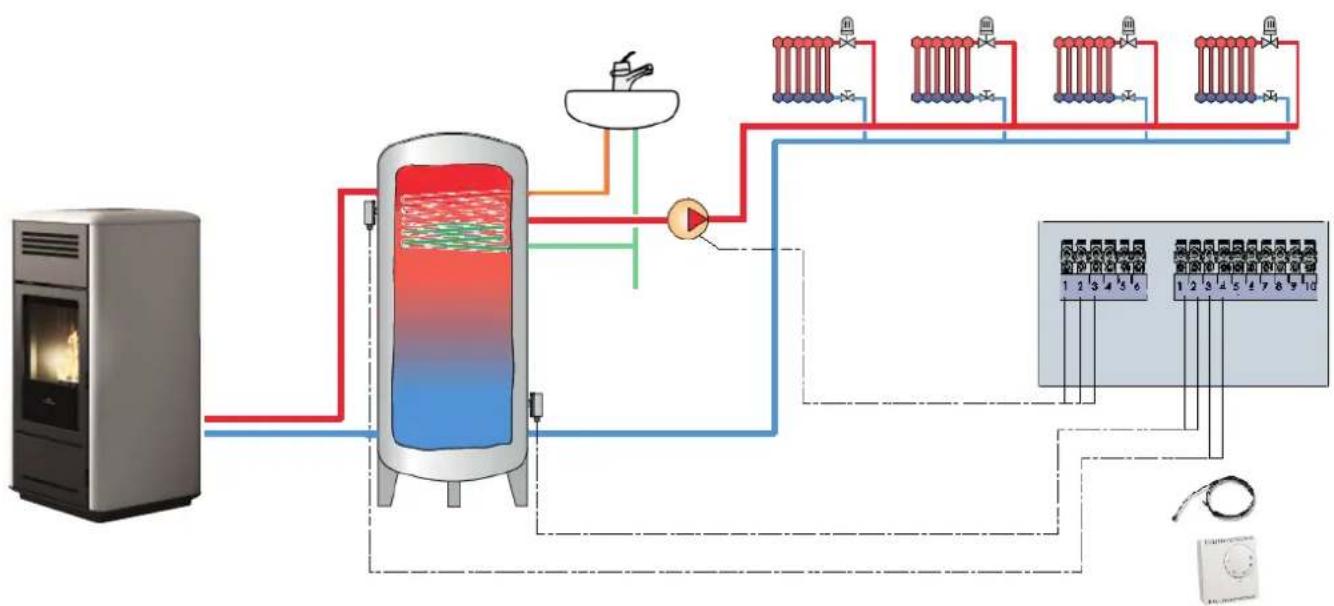

CIRCUIT AVEC PUFFER.

Les schemas sont indicativs

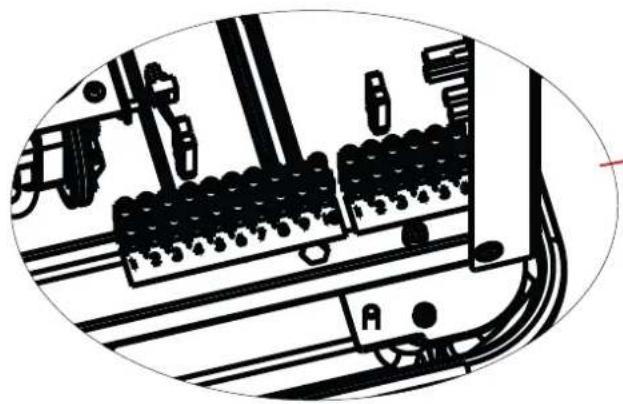

BORNIER

Sur le flanc il y a deux borniers

Un bornier (10 pôles) est à basse tension et l'autre (6 pôles) à haute tension. Voici des exemples de raccordements possibles.

Les pôles sont numérotés sur le produit comme décrit ci-dessous.

bornier basse tension

N° PÔLES	CONNEXIONS POSSIBLES REMARQUES
1/2	Entrée analogique ctn	par exemple, pour une deuxième sonde pour ballon tampon ou ballon pour l'eau chaude sanitaire ou pour une sonde externe pour courbe climatique
3/4 Sonde	CTN/thermostat ballon tampon
5/6 Sonde	CTN/thermostat d'ambiance	la sonde d'ambiance est montée de série déjà câblée
7/8	Entrée Domotique.Il s'agit d'une entrée qui reçoit tout contact domotique	Par exemple pour combinateur téléphonique
9/10 Sonde	du ballon pour l'eau chaude sanitaire

bornier haute tension

N°PÔLES	CONNEXIONS POSSIBLES REMARQUES
1/2/3	Raccordement électrique pour pompe de relance/secondaire (terre, neutre/phase)
4/5/6	Électrovanne externe (Commune, normalement fermé, normalement ouvert)4 = Commune5 = normalement fermé6 = normalement ouvert	le SAV peut paramètrer pour un contact pour une-chaudière auxiliaire ou pour un alarm remotisé

AVANT-PROPOS SUR L'INSTALLATION

Ne pas oublier que :

• L'installation doit être effectuée par un personnel qualifié.
• L'installation et l'utilisation du produit doivent être conformes aux lois locales et nationales ainsi qu'aux normes européennes. La norme de référence en Italie est la norme UNI 10683.
• En cas d'installation dans une copropriété, obtenir l'accord préalable de l'administrateur.

Les indications générales suivantes ne sauraient remplacer le contrôle des normes locales ni impliquer la responsabilité sur le travail de l'installateur.

Contrôle de la conformité de la pièce d'installation

• Le volume de la pièce doit être supérieur à 15 m ^3 .
• Le sol doit pouvoir supporter le poids du produit et des accessoires.
• Mettre le produit à niveau (le produit est équipé de pieds pour les réglages éventuels).
• Ne pas installer le produit dans la chambre à coucher, dans les toilettes ou dans des pièces contenant un autre produit de prélèvement d'air pour la combustion ou dans des zones caractérisées par une atmosphère explosive. Tout éventuel ventilateur d'extraction fonctionnant dans la même pièce ou zone d'installation du produit peut provoquer des problèmes de tirage.
• En Italie, contrôler les compatibilités conformément aux normes UNI 10683 et UNI 7129 en présence de produits à gaz.

PIEDS RÉGLABLES

Les poêles hydro (Milla H) ont des pieds pour un meilleur réglage au sol.

Ils peuvent être réglés en soulevant légèrement le poêle hydro ou à l'aide d'un tournevis au-dessus du pied.

Protection contre la chaleur et distances de sécurité

Toutes les surfaces du bâtiment à proximité du produit doivent être protégées contre la surchauffe.

Les mesures d'isolation à adopter dépendent du type de surfaces.

Le produit doit être installé conformément aux conditions de sécurité suivantes :

• aucun matériau inflammable ne peut être placé à moins de 15 cm sur les côtés et l'arrière.
• aucun matériau inflammable ne peut être placé à moins de 80 cm devant le produit.

En cas de contact avec un mur de bois ou autre matériau inflammable, il faut isoler de façon appropriée le conduit d'évacuation des fumées.

En cas d'installation sur un sol en matériau inflammable et/ou combustible ou à capacité de charge insuffisante, il est conseillé de positionner le produit sur une plaque en acier ou en verre en vue de la distribution de la charge.

Remarque sur l'emplacement du produit

Le produit est conçu pour fonctionner dans toutes les conditions climatiques. Dans le cas de conditions particulières, comme un vent fort, des systèmes de sécurité pourraient intervenir pour éteindre le produit.

Contacter le Centre d'Assistance Technique agréé Edilkamin.

NOTE:

Le ∅ de la sortie des fumées n'est pas le ∅ de la cheminée qui devra être dimensionné.

SYSTÈME CHEMINÉE (Conduit de cheminée, conduit de fumée et cheminée)

Ce chapitre a été rédigé conformément aux normes européennes EN 13384, EN 1443, EN 1856 et EN 1457. L'installateur doit tenir compte de ces normes ainsi que de toute autre norme locale.

La présente notice ne saurait en aucun cas remplacer les normes en vigueur.

Raccorder le produit à un système adéquat d'évacuation des fumées en mesure d'évacuer en toute sécurité les fumées produites par la combustion.

Avant la mise en place du produit, l'installateur doit s'assurer de la conformité du conduit de fumée.

CONDUIT DE CHEMINÉE, CONDUIT DE FUMÉE

Le conduit de cheminée (conduit qui raccorde la bouche de sortie des fumées du foyer à l'entrée du conduit de fumée) et le conduit de fumée doivent en outre :

• recevoir l'évacuation d'un seul produit (l'évacuation de plusieurs produits en même temps est interdite).
• se développer surtout dans le sens vertical ;
• ne présenter aucun segment en contre-pente ;
• présenter une section interne de préférence circulaire et quoi qu'il en soit avec un rapport entre les côtés inférieur à 1,5 ;
• finir sur le toit par une cheminée appropriée. L'évacuation murale directe ou vers des espaces clos, même à l'air libre, est interdite ;
• être réalisés à partir de matériaux caractérisés par une classe de réaction au feu A1 conformément à la norme UNI EN 13501 ou à une norme nationale équivalente ;
• être dûment certifiés avec, s'ils sont en métal, une plaque de cheminée adéquate ;
• conserver la section initiale ou la modifier uniquement au-dessus de la sortie du produit et non pas le long du conduit de cheminée.

Outre les prescriptions générales valables pour le conduit de cheminée et le conduit de fumée, le conduit de cheminée :

• ne peut pas être en matériau métallique flexible.
• doit être isolé s'il passe dans des espaces non réchauffés ou à l'extérieur ;
• ne doit pas traverser des espaces où l'installation de générateurs de chaleur à combustion est interdite, ou bien des espaces exposés à un risque d'incendie ou impossibles à contrôler ;
• doit permettre la récupération de la suie et être contrôlable ;
• doit présenter 3 coudes maximum avec un angle maximal de 90^ ;
• ne doit présenter qu'un seul segment horizontal d'une longueur maximale de 3 mètres en fonction du tirage. Il faut tenir compte quoi qu'il en soit du fait que les segments longs favorisent l'accumulation de la saleté et qu'ils sont plus difficiles à nettoyer.

NOTE POUR LA FRANCE

Vyda H, Kira H ne sont pas des appareils certifiés étanches, ils prélèvent donc l'air dans le local où il sont installés qui est réintégré par le biais d'une prise d'air externe ou par un raccordement d'air direct sur l'appareil. Les deux configurations devant respecter les longueurs et le diamètre de nos préconisations d'installation

La connexion de la prise d'air de combustion à l'extérieur ne rend pas l'installation dite étanche.

Le thermopoele n'ayant pas de certification d'étanchéité:

• l'appareil n'a pas les paramètres normalement prévus pour des maisons qui doivent respecter la norme de construction des habitations RT2012.
• l'appareil n'est pas prévue pour des installations en zones 2 ou 3, mais seulement en zone 1 (respect de l'arrêté du 22.10.1969), débouché de 40 cm mini au-dessus du faitage.
• l'appareil n'étant pas soumis à un DTA, il n'est pas prévu dans sa conception pour un fonctionnement avec un conduit de fumée réalisé avec des tuyaux de type concentrique : il faut donc suivre NF DTU 24.1.

LE CONDUIT DE FUMÉE :

Outre les prescriptions générales, le conduit de fumée :

• ne doit servir qu'à l'évacuation des fumées ;
• doit être correctement dimensionné pour satisfaire l'évacuation des fumées (UNI 13384-1) ;
• doit être de préférence isolé, en acier avec section interne circulaire. Si cette section est rectangulaire, le rayon des arêtes ne doit pas être inférieur à 20 mm et le rapport entre les dimensions internes <1,5 ;
• doit présenter normalement une hauteur minimale de 1,5 mètre ;
  • doit maintenir une section constante ;
• doit être imperméable et thermiquement isolé pour garantir le tirage ;
• doit prévoir de préférence une chambre de récupération des granulés non brûlés et de toute éventuelle condensation ;
• doit être propre s'il n'est pas neuf afin d'éviter tout risque d'incendie ;
• il est généralement conseillé de tuber le conduit de fumée si son diamètre dépasse 150 mm. Ce conseil est à titre indicatif ; l'installateur doit évaluer sur place la situation réelle, après avoir mesuré le tirage.

SYSTÈME TUBÉ :

Outre les prescriptions générales, le système tubé :

• doit fonctionner sous pression négative ;
• doit pouvoir être contrôlé ;
• doit respecter les règlementations locales.

LE CHAPEAU DE CHEMINÉE :

• doit être anti-vent ;
• doit présenter une section interne équivalant à celle du conduit de fumée et une section de passage des fumées en sortie équivalant à deux fois la section interne du conduit de fumée ;
• doit dépasser la zone de reflux (en Italie, la norme de référence est la norme UNI 10683 point 6.5.8.) ;
• doit permettre l'entretien de la cheminée.

En cas de conduits de fumée accouplés (et espacés l'un de l'autre d'au moins 2 mètres), la cheminée qui reçoit l'évacuation du produit à combustible solide ou celui du plan le plus haut doit surmonter l'autre d'au moins 50 cm.

PRISE D'AIR POUR LA COMBUSTION

Nous conseillons généralement deux modalités alternatives de garantir l'afflux d'air nécessaire pour la combustion. L'air doit provenir de l'extérieur*

Nous rappelons la nécessité de garantir un renouvellement de l'air de chauffage et de l'air de nettoyage de la vitre, etc.

Prise d'air indirecte

Le poêle hydro prélève l'air de l'extérieur à travers le trou placé à l'arrière.

Prévoir au sol une prise d'air d'une surface utile (sans les grilles ou d'autres dispositifs de protection) d'au moins 80 cm² (diamètre 10 cm).

Nous conseillons, afin d'éviter les courants d'air, de prévoir la prise d'air à l'arrière du produit ou derrière un radiateur.

Nous conseillons de ne pas la disposer face au produit de manière à éviter tout courant d'air gênant.

Prise d'air directe\*\*

Prévoir une prise d'air, d'une surface utile (sans grilles ni d'autres dispositifs de protection) égale à la section du trou d'entrée d'air à l'arrière du produit.

Raccorder la prise d'air au trou à l'aide d'un tuyau pouvant être également flexible. Augmenter le diamètre du tuyau si le tuyau n'est pas lisse : évaluer les pertes de charge.

Nous conseillons de ne pas dépasser 3 mètres de longueur, en prenant cependant en compte le tirage du conduit de fumée. Pour n'importe quelle courbe, jusqu'à un maximum de deux courbes, il faut réduire la longueur de 1 mètre. Envisager toute augmentation du diamètre du tuyau

*L'afflux d'air peut provenir d'une pièce située à proximité à condition que :

• le flux ne rencontre aucun obstacle en passant à travers les ouvertures permanentes communiquant avec l'extérieur ;
• la pièce située à proximité de celle d'installation du produit ne soit pas en dépression par rapport au milieu extérieur ;
• la pièce située à proximité ne serve pas de garage, de salle de bains, de chambre à coucher ni à des activités présentant un risque d'incendie ;
• la pièce située à proximité ne soit pas un espace commun de l'immeuble.

En Italie, la norme UNI 10683 indique que la ventilation est suffisante même si le maintien de la différence de pression entre milieu extérieur et milieu intérieur égale ou inférieure à 4 Pa (norme UNI EN 13384-1) est garanti. L'installateur qui délivre la déclaration de conformité est responsable de ces conditions.

* Le raccordement direct de la prise d'air ne rend toutefois pas le produit étanche. Il faut donc garantir en plus un renouvellement d'air dans la pièce par le produit (par exemple pour le nettoyage de la vitre).

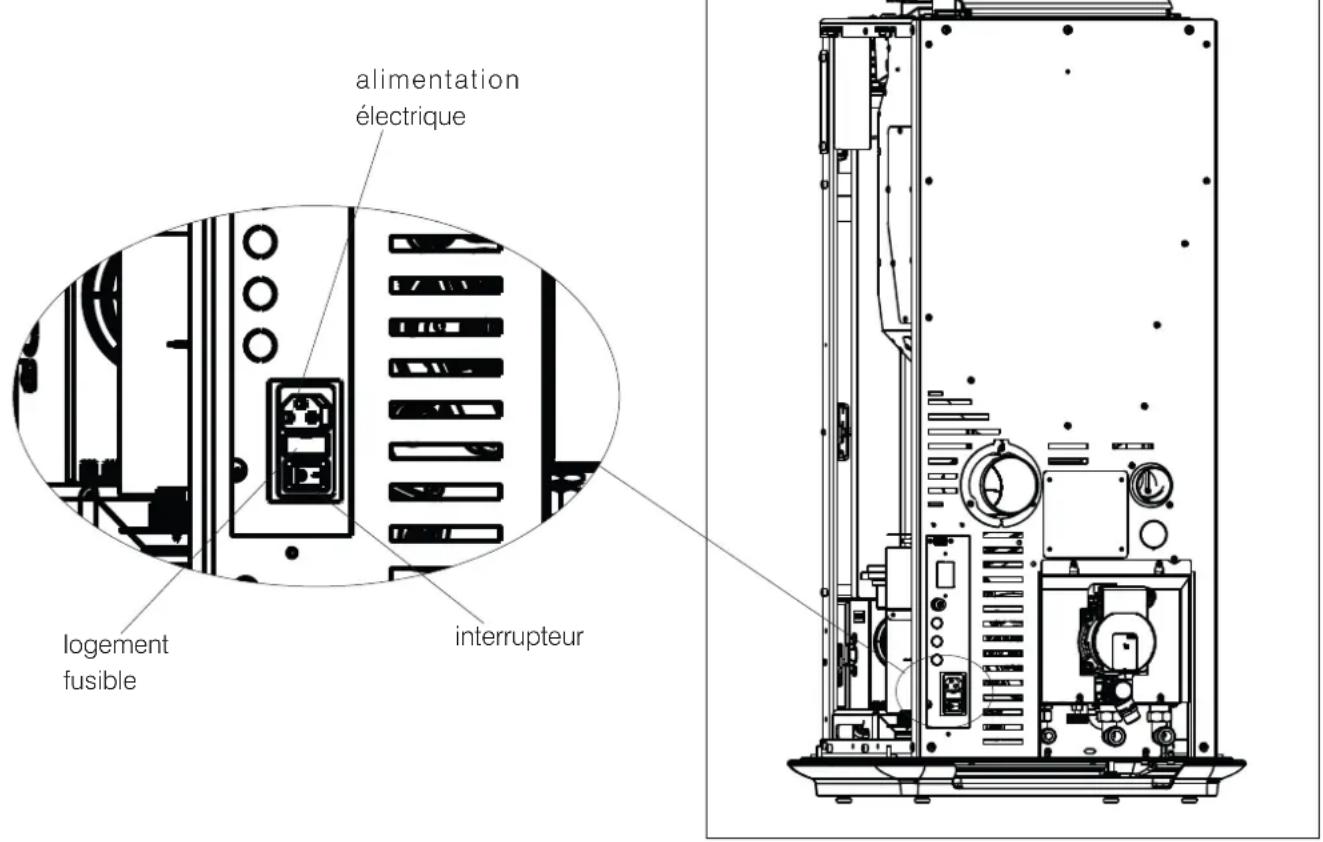

VÉRIFICATION DU BRANCHEMENT ÉLECTRIQUE (placer la prise de courant dans un endroit facilement accessible)

Le produit est livré avec un cordon d'alimentation à brancher sur une prise secteur 230V 50 Hz, de préférence avec un interrupteur magnétothermique.

Les variations de tension supérieures à 10 % peuvent compromettre le fonctionnement.

L'installation électrique doit être aux normes. Vérifier notamment l'efficacité du circuit de mise à la terre.

Un circuit de mise à la terre inefficace provoque un dysfonctionnement dont la société Edilkamin ne saurait être tenue responsable.

La ligne d'alimentation doit avoir une section adaptée à la puissance de l'appareil.

Le cordon d'alimentation électrique ne doit pas entrer en contact avec les tuyaux d'évacuation ou avec d'autres parties chaudes du poêle.

Mettre le produit sous tension en positionnant l'interrupteur de 0 sur 1.

Un fusible est inséré sur la prise avec l'interrupteur situé à l'arrière du produit.

alimentation électrique logement fusible interrupteur

Fig. 1

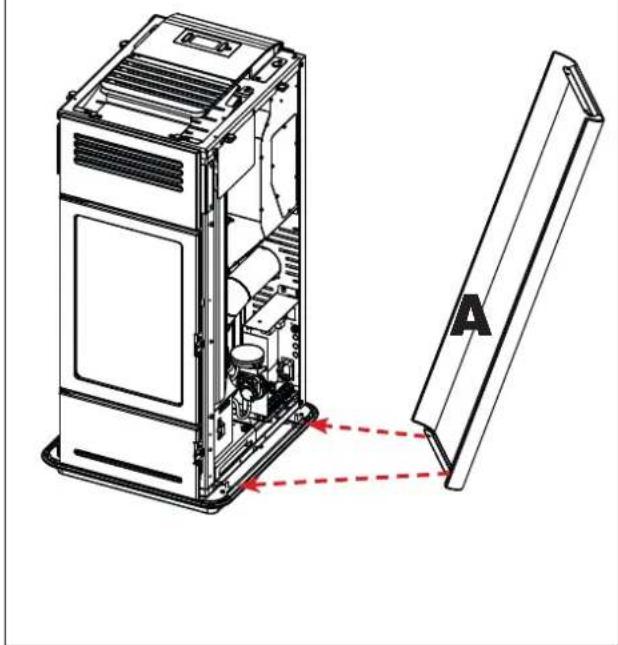

Mettre le flanc A

Le visser

Repeter l'opération pour l'autre flanc

Positionner le dessus en céramique en le posant sur le poêle.

fig. 1

• S'assurer d'avoir lu et compris le contenu de cette notice.
• Supprimer tous les composants inflammables du produit (notices, étiquettes, etc.). Retirer toutes les étiquettes de la vitre.
• Veiller à ce que le technicien ait effectué le premier allumage, en effectuant aussi le premier remplissage du réservoir des granulés. Voir dans le chapitre « Menu Divers » le paragraphe « chargement des granulés ».

Pendant les premiers allumages, de légères odeurs de peinture peuvent être présentes mais disparaîtront rapidement.

COMBUSTIBLE

Utiliser des granulés de bois de classe A1 conformes à la norme UNI EN ISO 17225-2 ou aux normes locales analogues, dotés des caractéristiques suivantes : diamètre 6 mm

longueur 3-4 cm

humidité <10 %

Respecter l'environnement et la sécurité, NE PAS brûler le plastique, le bois peint, le charbon, les déchets d'écorce.

Ne pas se servir du poêle comme d'un incinérateur.

CHARGEMENT DES GRANULÉS DANS LE RÉSERVOIR

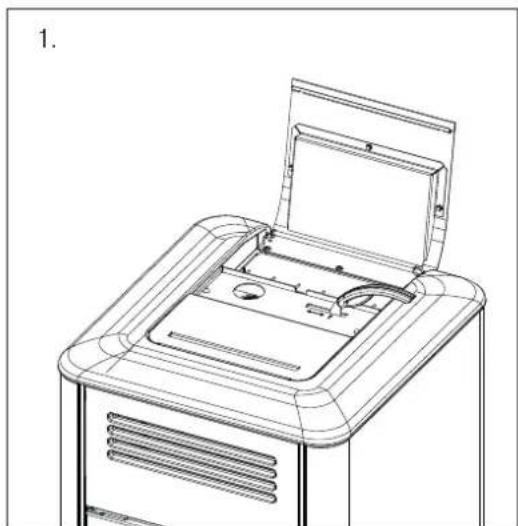

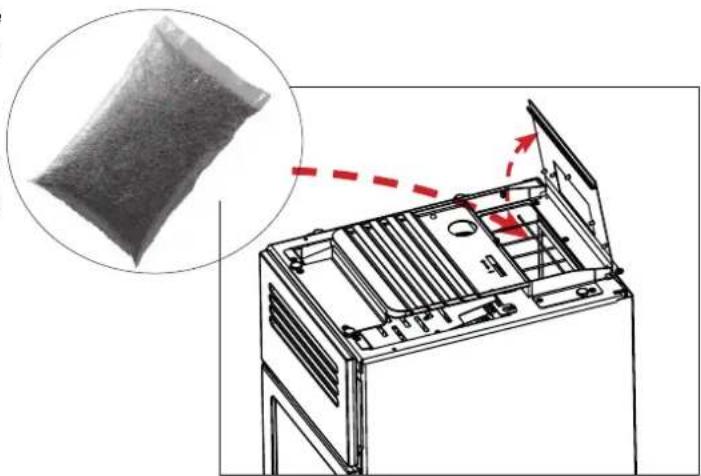

Pour accéder au réservoir, soulever le couvercle.

Lorsque le poêle hydro est chaud, NE PAS POSER le sac de granulés sur la grille supérieure.

Porter le gant pour remplir le poêle durant son fonctionnement, c'est-à-dire quand il est chaud.

Veiller à ne pas toucher le tuyau d'évacuation des fumées lorsqu'il est chaud.

L'utilisation d'un combustible différent peut endommager le produit

PURGE

Pendant le fonctionnement normal, la purge est automatique. Le technicien sera en mesure d'évaluer s'il faut effectuer une purge manuelle sur l'installation uniquement lors du premier allumage.

INTERFACE

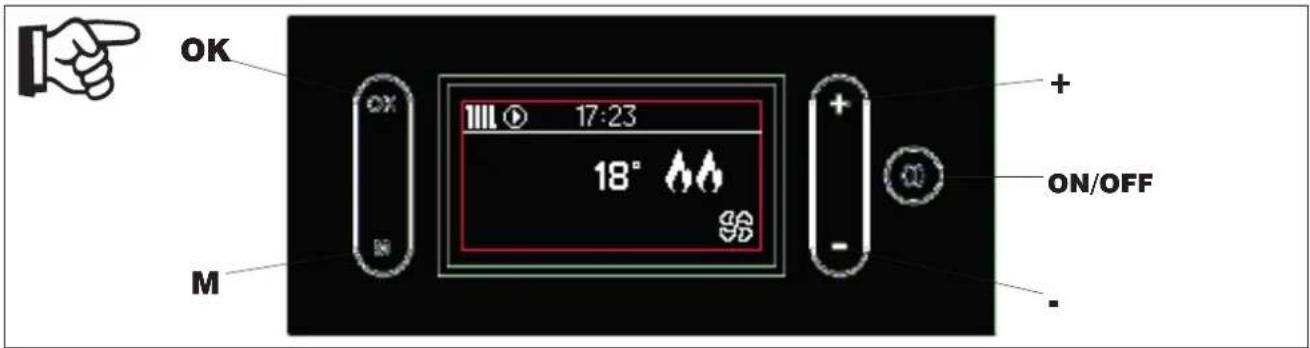

La seule interface est l'écran sur les top.

Les vues suivent les fonctions dans le contexte et sont décrites dans les paragraphes suivants.

L'écran dispose de 5 touches

ON/OFF pour passer de l'état de OFF à l'état de ON. Dans les menus, pour confirmer et revenir à la page-écran principale.

+/- pour augmenter/réduire les valeurs configurées ou faire défiler les rubriques du menu.

M : pour accéder au menu ou pour quitter les rubriques du menu sans sauvegarder

OK pour confirmer une opération (2 secondes) ou pour accéder à une rubrique du menu.

Économie d'énergie de l'écran

Après 1 minute sans avoir utilisé l'écran, le rétro-éclairage s'éteint.

Après 3 minutes sans l'avoir utilisé, l'écran s'éteint.

Appuyer sur n'importe quelle touche pour le réactiver.

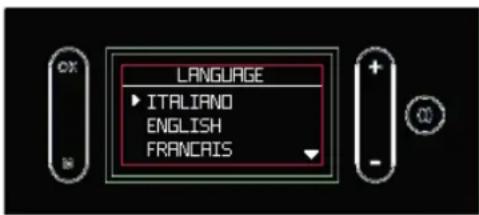

Lors du premier allumage, si la langue n'a pas été configurée, l'écran affiche sur le côté la page de configuration de la langue.

Choisir la langue à l'aide des touches +/- et la sélectionner par la touche OK.

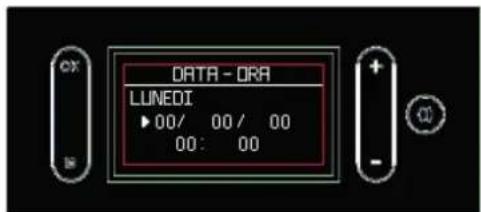

La confirmation ou la modification de l'Heure et de la Date s'affiche.

DATE/HEURE LUNEDI 00/ 00/ 00 00: 00

Après confirmation, l'écran indique le champ successif.

LANGUAGE ITALIANO ENGLISH FRANÇAIS

Pour modifier les valeurs, utiliser les touches + et-, confirmer par OK. Le jour de la semaine est automatiquement calculé au moyen d'un calendrier perpétuel.

LA ZONE DE LECTURE DE L'ÉCRAN est divisée en deux parties :

• la barre d'état au-dessus de la ligne horizontale ;
• la zone principale sous la ligne horizontale.
  Les vues suivent les fonctions dans le contexte et sont décrites dans les paragraphes suivants.

Dans la barre d'état il est possible de lire :

• les symboles de la demande de chaleur (radiateur, robinet, activation de la pompe) ;
  • l'heure actuelle

Exemple avec la demande de sanitaire

Robinet Heure actuelle 17:23 18°

Température ambiante Indication de la puissance Si un thermostat d'ambiance est utilisé à la place de la sonde d'ambiance de série, l'écran se présente comme ci-dessous. La demande ou pas de chaleur est indiquée par le symbole du radiateur.

17:23 18° + - 00

il est possible de lire:

• la température ambiante*
- la puissance à laquelle le produit travaille (à partir de 1 et plus), représentée par les symboles des flammes ;
- la vitesse du ventilateur, représentée par le symbole des pâles remplis (s'il est absent cela signifie que le ventilateur est éteint).

*Le produit est programmé par défaut avec un delta de +/- 1°C pour optimiser le confort.

Le technicien peut varier ce réglage au premier allumage pour satisfaire des exigences spécifiques.

L'écran indique la température tronquée. C'est-à-dire que 20,1°C et 20,9°C sont visualisés comme « 20° ».

Par exemple, en réglant une température ambiante de 20°C, le produit s'éteint en modulation/extinction lorsqu'il atteint 21°C et se rallumera à une température sous 19°C.

17:23 96

UTILISATION SIMPLIFIÉE lorsque le premier allumage a été effectué

Dans la configuration par défaut, après avoir donné le courant, appuyer sur la touche ON/OFF sur l'écran pour activer le poêle hydro et régler la température ambiante souhaitée avec les touches +/-. Le poêle hydro s'allumera, s'éteindra et régulera la puissance automatiquement pour garantir la température désirée.

OFF 17:23 20° 18°

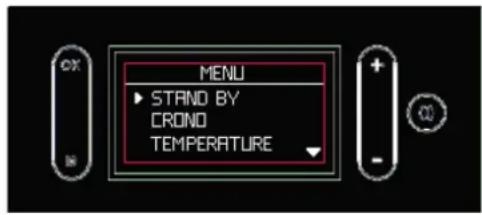

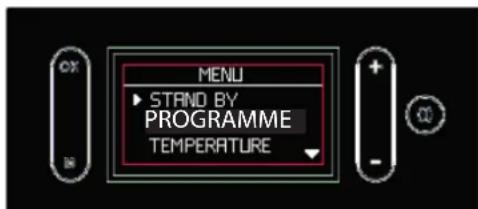

La page-écran Menu s'affiche en appuyant sur la touche « M ».

MENU ► STAND BY PROGRAMME TEMPERATURE

Le produit fonctionne avec les DIFFÉRENTS ÉTATS (décrits ci-après) :

• ÉTAT OFF
• ÉTAT ON ALLUMÉ
• ÉTAT ON STAND BY
• ÉTAT ALARME

ÉTAT OFF

Le produit est « désactivé » et ne produit pas de chaleur. Le produit peut s'allumer uniquement pour effectuer la fonction antigel (description sur cette page). Il est possible de placer le produit en état de OFF en appuyant sur la touche ON/OFF de l'écran. Un contact externe (Chrono, combinateur téléphonique) peut également placer le poêle dans l'état de OFF.

L'enfoncement des touches + et - ne produit aucun effet. L'enfoncement de la touche M permet d'accéder aux menus.

L'écran indique l'heure courante, la température ambiante et l'état en fonction du motif pour lequel le produit est OFF. Le produit peut être dans l'état OFF :

• pour une intervention manuelle du client (avec sonde)

• pour une intervention manuelle du client (avec thermostat)

• par intervention du Chrono

17:23 TIMER 20°

• par coupure de courant

17-23 20° BLACK - OUT

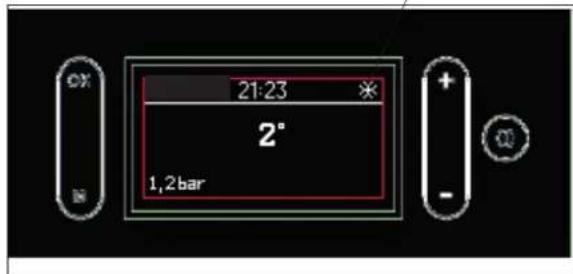

ANTIGEL (à configurer dans le menu seulement par le centre d'assistance technique lors du premier allumage)

Il est activé seulement par les états OFF et STAND-BY. La fonction ne protège que le circuit de chauffage, et non pas le circuit d'eau sanitaire.

L'antigel a deux niveaux :

• niveau 1 : pompe allumée
• niveau 2 : pompe et poêle hydro allumés. Il s'active par l'état antigel « niveau 1 » si la sonde de lecture de la température lit une température plus basse que la température de consigne Antigel.

L'activation de la fonction antigel (tant au niveau 1 qu'au niveau 2) est indiquée par le symbole « gel » sur l'écran.

21:23 2° 1,2bar

L'enfoncement prolongé de la touche ON/OFF permet de passer de la page-écran OFF à la page-écran ON.

ÉTAT ON ALLUMÉ

Le produit est « activé » et peut répondre aux demandes de chaleur. Le produit peut être allumé lors de l'allumage. L'écran affiche

• l'heure actuelle
- la température ambiante actuelle (chiffre le plus haut dans la zone principale)
- la température ambiante configurée (chiffre le plus bas dans la zone principale)
• le niveau de puissance (représenté par les flammes)
- le niveau de ventilation (représenté par les pales remplies)

Dans le cas de la programmation horaire activée (Chrono), l'inscription « TIMER » apparaît à droite. La figure ci-dessous indique les différentes possibilités.

Accès sans demandes (Stand By Off) Accès avec demande de chauffage

17:23 22° 18°

CX 17:23 18° 22 + -

Accès avec thermostat Off (Stand by Off) Accès avec demande thermostat

17:23

Accès avec minuterie (Stand by Off) Accès avec minuterie

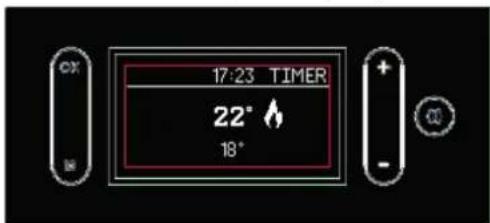

17:23 TIMER 22° 18°

17:23 TIMER 18° 22 %

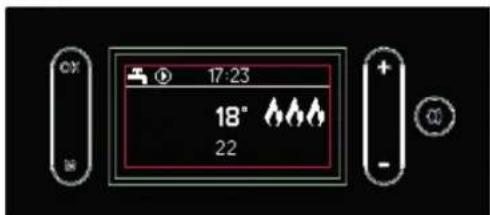

Accès avec demande eau sanitaire

17:23 18° 22

ÉTAT ON avec STAND BY

Dans l'état ON avec STAND BY (produit « activé » mais fonction stand by activée), le produit ne s'allume pas s'il n'y a pas de demandes de chaleur. Lorsque la fonction Stand By est activée, l'écran affiche les mêmes indications que l'état ON sans flamme (l'inscription « STB » s'affiche en haut à gauche).

L'écran affiche les informations suivantes :

• l'état du produit (STB)
• l'heure actuelle
- la température ambiante (ou à l'état du thermostat d'ambiance)
- l'activation éventuelle de la programmation horaire (Timer/Chrono)

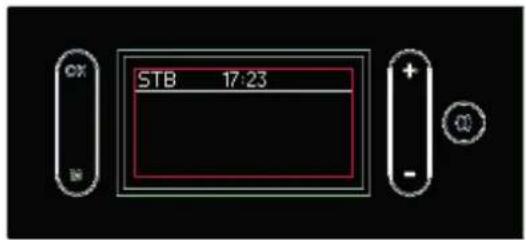

La figure ci-dessous indique les différentes possibilités d'affichage sur l'écran.

STAND BY

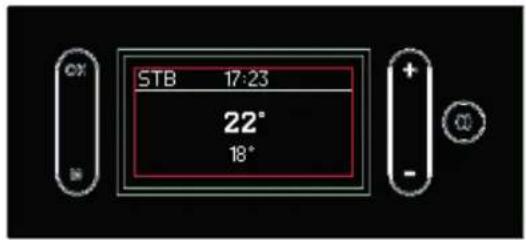

STB 17:23 22° 18°

STAND BY AVEC THERMOSTAT

STB 17:23 CX W + - 10

STAND BY AVEC MINUTERIE

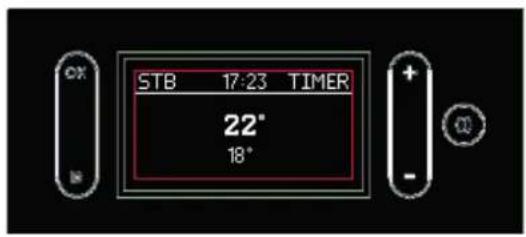

STB 17:23 TIMER 22° 18°

Avec stand-by activé, dans l'état ON, le produit s'allume uniquement en présence de demande de chaleur.

Si le produit fonctionnait, il se place à la puissance minimum et attend le temps de consigne avant de s'éteindre. Si le produit était en phase d'allumage, il complète la phase d'allumage, se place à la puissance minimum et attend le temps de consigne avant de s'éteindre. Si le produit était en OFF et est placé sur ON, le poêle se met immédiatement en stand by, sans effectuer l'allumage.

ÉTAT ALARME

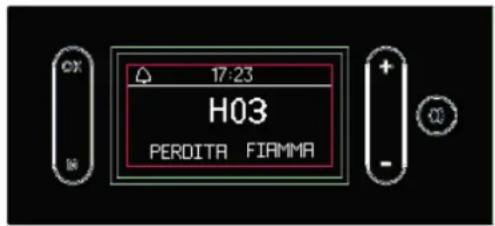

En cas de Blocage pour Alarme, l'écran affiche le type d'alarme. Voir le paragraphe « Conseils en cas d'éventuels inconvénients »

Il est possible depuis l'écran, de :

• Passer de l'état de OFF à ON, en appuyant longuement sur la touche ON/OFF
- Régler la température ambiante souhaitée à l'aide des touches +/- (voir ci-dessous)

L'allumage et l'extinction demandent quelques minutes, au cours desquelles la flamme doit apparaître ou s'éteindre. Laisser se produire sans interférence. Lors de l'allumage, l'écran affiche « START ». Lors de l'extinction, l'écran affiche « OFF ».

Dans la configuration par défaut, après avoir donné le courant, appuyer sur la touche ON/OFF sur l'écran pour activer le poêle hydro et régler la température ambiante souhaitée avec les touches +/-. Le poêle hydro s'allumera, s'éteindra et régulera la puissance automatiquement pour garantir la température désirée.

17:23 20° 18°

température ambiante souhaitée

La page-écran Menu s'affiche en appuyant sur la touche « M ».

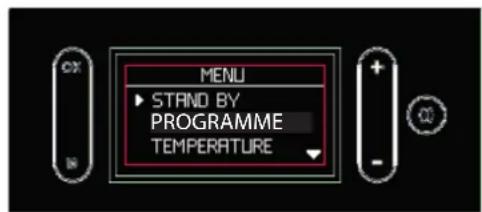

MENU ► STAND BY PROGRAMME TEMPERATURE

En accédant aux Menus, il est possible de régler (description sur les pages suivantes)

• Stand By
  • Crono (PROGRAMME)
  • Températures
  • Ventilation (AIR VENTILO)
• Chargement granulés (affiché uniquement avec le produit en OFF)

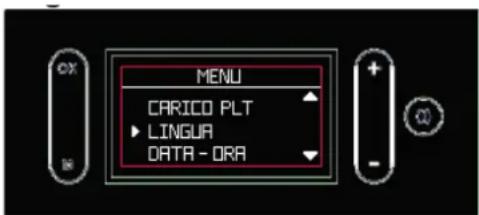

• Langue
• Bip (BUZZER)
• Date/heure
  • Info (uniquement pour le technicien)
• Pression
• Menu Technicien (uniquement pour le technicien)

Menu

Appuyer sur la touche « M » pour accéder au menu.

À l'affichage de la liste du menu, les touches ont les fonctions suivantes :

« + » : défilement vers le haut
« - » : défilement vers le bas
« OK » enfoncement bref : accès à l'option du menu
« M » enfoncement bref : sortie de l'option du menu.

Appuyer sur la touche ON/OFF pour sortir sans enregistrer.

Lorsque la fonction Stand By est activée, le produit s'éteint une fois que la température souhaitée a été atteinte et se rallume lorsque la température ambiante descend.

Lorsque la fonction Stand By n'est pas activée, le produit, après avoir atteint la température souhaitée, module jusqu'à la puissance minimale.

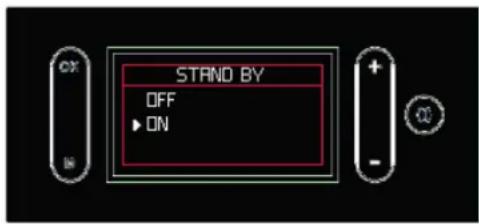

Pour accéder depuis le menu principal à la fonction (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec OK.

À l'aide des touches « +/- » sélectionner OFF ou ON de la fonction.

Pour sortir sans confirmer le choix, appuyer sur la touche « M ».

En cas d'état ON sélectionné, l'écran visualise les minutes au cours desquelles le produit continuera de fonctionner à la puissance minimale même lorsque la température souhaitée a été atteinte.

Utiliser les touches « +/- » pour augmenter ou diminuer ce temps en minutes.

Confirmer en appuyant sur la touche « OK » pendant deux secondes.

L'afficheur retourne au niveau supérieur du menu.

Appuyer sur la touche ON/OFF pour revenir à la page principale sans sauvegarder.

MENU ► STAND BY CROND TEMPERATURE

STAND BY OFF ON

STAND BY OFF ON

Avec la fonction Chrono activée, l'utilisateur permet de configurer la température souhaitée ainsi qu'une plage horaire à laquelle est associée la température ambiante voulue.

Le réglage requiert plusieurs opérations pouvant également ne pas être effectuées de façon consécutive :

• activation/désactivation du Chrono ;
• configuration de trois niveaux de température (T1 doit toujours être inférieure à T2 et T2 à T3) ;
• décision prévoyant l'application du même Chrono 7 jours sur 7, 5 jours sur 7, uniquement le weekend ou d'un Chrono différent pour chaque jour ainsi que l'association d'une des trois températures à une plage horaire.

Il est également possible d'afficher les plages horaires et les températures de consigne (« AFFICHER » sur l'écran, à sélectionner avec la touche « OK » depuis la fonction Chrono). La touche ON/OFF permet toujours de revenir à la page-écran principale sans sauvegarder.

Activation/désactivation de la fonction Chrono, « ACTIVE » sur l'écran - (figures ci contre)

Pour accéder depuis le menu principal à la fonction Chrono, appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec « OK ». Pour sélectionner puis « ACTIVE » appuyer sur « OK ».

À l'aide des touches « +/- » sélectionner ON/OFF c'est-à-dire activer/désactiver la fonction.

Pour sortir sans enregistrer le choix, appuyer sur la touche « M ».

Confirmer en appuyant sur la touche « OK » pendant deux secondes.

Si le Chrono est activé, l'indication « Timer » apparaît à droite.

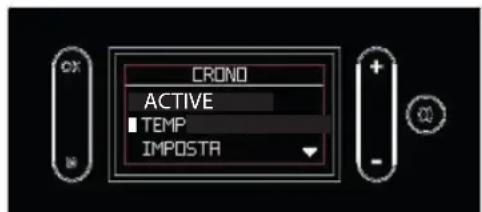

Réglage des niveaux de température affichage « TEMP » sur l'écran (figures ci contre)

Pour entrer dans le réglage (« TEMP » sur l'écran), appuyer sur la touche « OK ».

La fonction Chrono dispose de trois niveaux de température modifiables : T1, T2, T3.

Accéder à la température avec la touche OK.

La température est modifiée avec « +/- ». confimer avec OK.

On passe d'un niveau à l'autre avec « +/- ».

T1 doit toujours être inférieure à T2 et T2 à T3 : Si ont tente de régler T1 à un e température plus élevée que T2, la température T1 sera automatiquement égale à T2.

Confirmer en appuyant sur la touche « OK » pendant deux secondes. REMARQUE : quand la flèche est sur la température, on passe d'une T à l'autre avec +/-. Lorsque la flèche est sur le numéro (par exemple 16), on augmente/diminue avec +/-.

MENU STAND BY CROND TEMPERATURE

CRONO ►ACTIVE TEMPERATURE SET

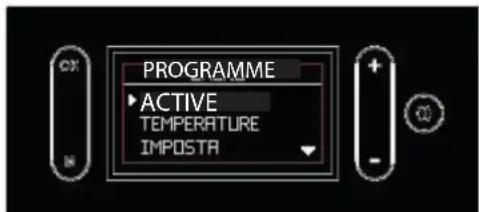

Réglage des plages horaires « SET » sur l'écran (figures ci contre)

Depuis Chrono, appuyer sur la touche « OK » pour entrer dans la fonction « CONFIGURER ».

La première page-écran permet de choisir entre l'application de la même plage horaire 7 jours sur 7, 5 jours sur 7, uniquement le week-end ou d'un Chrono différent pour chaque jour.

La deuxième page-écran (accessible en appuyant sur la touche « OK » dans la première page-écran) permet de choisir le niveau de température entre T1, T2, T3.

Appuyer sur la touche « OK » pour configurer l'horaire de début et de fin de la plage horaire dans laquelle obtenir le niveau de température configuré. Chaque pas est de 30'.

Les touches ont les fonctions suivantes :

« +/- » : déplacer vers l'avant/vers l'arrière le curseur dessous indiquant l'heure. L'enfoncement prolongé permet un défilement rapide.

« OK » : confirmer l'heure et l'augmentation du niveau de température ou OFF.

« M » : retour au menu précédent.

ON/OFF : retour à la page-écran principale.

Les horaires d'allumage sont indiqués par des carrés noirs. Aux plages à carrés blancs, le produit est à l'état ON.

Après avoir défini les plages horaires, valider en appuyant sur la touche « OK » pendant deux secondes. Revenir à la page-écran précédente.

Dans le cas contraire, les paramètres ne sont pas enregistrés.

MENU STAND BY PROGRAMME TEMPERATURE

PROGRAMME • ACTIVE TEMPERATURE IMPOSTA

PROGRAMME ► 7 GIORNI 5 GIORNI WEEK END

LUNEDI 0 3 5 9 12 15 18 22

horaires réglable avec les touches « +/- »

06:00 LUNEDI T2 0 3 6 9 12 15 18 22

curseur pour régler l'heure

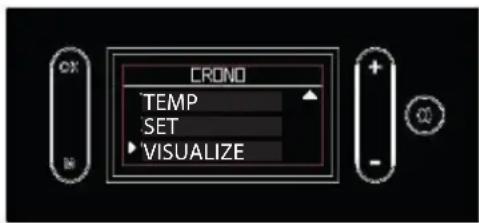

Affichage du Chrono, « VISUALIZE » sur l'écran (figures ci-contre)

Depuis Chrono, appuyer sur la touche « OK » pour entrer dans la fonction « VISUALIZE ».

Les touches ont les fonctions suivantes :

« + » : pour faire défiler les jours en avant.
« - » : pour faire défiler les jours en arrière.
« OK » : retour au menu précédent.
« M » : retour au menu précédent.

ON/OFF : retour à la page-écran principale.

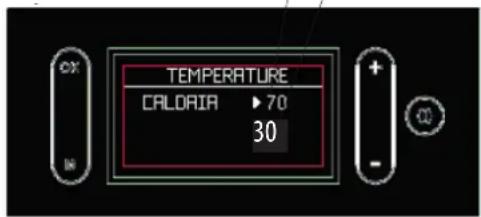

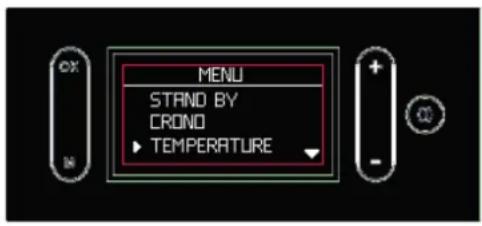

Réglage des températures de l'eau (« TEMPÉRATURES » sur l'écran)

Il permet de régler la température de la chaudière et éventuellement la température de l'accumulation. Si la sonde externe est activée, il permet de régler la courbe climatique à la place de la température de la chaudière.

Pour accéder depuis le menu principal à la fonction (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec OK.

Choisir la rubrique avec les touches « +/- » et le réglage peut être modifié en appuyant sur « OK ».

La température de l'eau dans le poêle hydro (CHAUDIÈRE sur l'écran) peut être configurée.

En présence de la sonde externe, l'électronique calcule automatiquement la température de l'eau selon la température extérieure. La courbe peut être configurée comme indiqué sur la figure ci-contre (COURBE sur l'écran).

En présence de ballon tampon, la température du ballon tampon peut être configurée comme indiqué sur la figure ci-contre (BALLON TAMPON sur l'écran).

En présence de ballon d'eau chaude sanitaire, configurer comme indiqué sur la figure ci-contre (BALLON sur l'écran).

MENU STAND BY CRONO TEMPERATURE

température de l'eau courante dans le poêle hydro température de l'eau désirée

Réglage de la ventilation (« AIR VENTILO » sur l'écran)

Pour accéder depuis le menu principal à la fonction (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec OK.

Il permet le réglage de la ventilation :

• manuellement, en établissant une vitesse de 1 et plus
• automatiquement (AUTO) : le poêle hydro modifie la ventilation selon la puissance
  • en OFF : la ventilation est éteinte

Choisir avec les touches « +/- » et confirmer en appuyant sur « OK ».

MENU ■ AIR VENTILO LANGUE BUZZER

FAN1 OFF

VENTILAZIONE AUTO

Remplissage Granulés («CHARGE VIS»)

Cette fonction permet de charger les granulés après le vidage de la vis sans fin suite à une alarme de fin de granulés. Fonction utile pour le technicien lors du premier allumage.

Disponible uniquement à l'état OFF. En cas de tentative d'activation dans différents états, l'accès à la fonction est impossible.

Pour accéder depuis le menu principal à la fonction (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec OK.

À l'aide des touches « +/- » sélectionner Activer/Désactiver de la fonction.

Appuyer sur la touche « M » pour sortir sans sauvegarder la sélection.

Confirmer en appuyant sur la touche « OK » pendant deux secondes.

MENU TEMPERATURE VENTILAZIONE CHARGE VIS

Langue

Permet de choisir la langue de communication.

Cette fonction apparaît à la première activation de l'écran ou bien en entrant dans le menu.

Pour accéder depuis le menu principal à la fonction (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec OK.

À l'aide des touches « +/- » sélectionner la langue.

Pour sortir sans enregistrer le choix, appuyer sur la touche « M ».

Confirmer en appuyant sur la touche « OK » pendant deux secondes.

MENU CARICO PLT LINGUR DATA - ORA

LANGUAGE ITALIANO ENGLISH FRANÇAIS

Bip

Il permet d'activer/désactiver le signal sonore (bip).

Pour accéder depuis le menu principal à la fonction (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec OK.

Sélectionner la couleur à l'aide des touches « +/- ».

Appuyer sur la touche « M » pour sortir sans sauvegarder la sélection.

Confirmer en appuyant sur la touche « OK » pendant deux secondes.

Date/Heure

Permet de régler la date et l'heure courante.

Cette fonction apparaît à la première activation de l'écran ou bien en entrant dans le menu.

Pour accéder depuis le menu principal à la fonction (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche M. Faire défiler ensuite avec « +/- » et sélectionner la fonction avec OK.

Utiliser les touches « +/- ».

Appuyer sur la touche « M » pour sortir sans sauvegarder la sélection.

Confirmer en appuyant sur la touche « OK » pendant deux secondes.

Info

Lectures à effectuer uniquement à l'aide d'un technicien.

Le technicien, qui dispose de la signification diagnostique des messages et des chiffres, pourrait vous demander de les lui lire en cas de problèmes.

Pression

Il permet d'activer/désactiver l'affichage de la pression sur l'écran.

MENU DATE-HEURE INFO PRESSIONE

Seul un technicien autorisé peut y accéder par mot de passe.

Débrancher le produit de l'alimentation électrique.

L'absence d'entretien ne permet pas au poêle de fonctionner correctement.

Tous les problèmes dus au manque d'entretien annulent la garantie.

ENTRETIEN QUOTIDIEN

Opérations à effectuer lorsque le poêle est éteint, froid et si possible débranché du réseau électrique.

Un aspirateur approprié est nécessaire.

L'ensemble de la procédure ne prend que quelques minutes.

Les opérations sont représentées dans les figures correspondantes aux indications sur cette page.

Ne pas verser les résidus de nettoyage dans le réservoir des granulés.

S'assurer que le tiroir à cendres, une fois remonté, est bien positionné dans son logement, sinon la vitre peut se briser en s'y cognant.

S'assurer que le creuset est correctement positionné dans son logement après l'entretien, sinon le poêle pourrait avoir des problèmes d'allumage.

Utiliser le poêle sans avoir nettoyé le creuset pourrait entraîner un déclenchement inopiné de la combustion des gaz à l'intérieur Du foyer, avec pour conséquence une explosion.

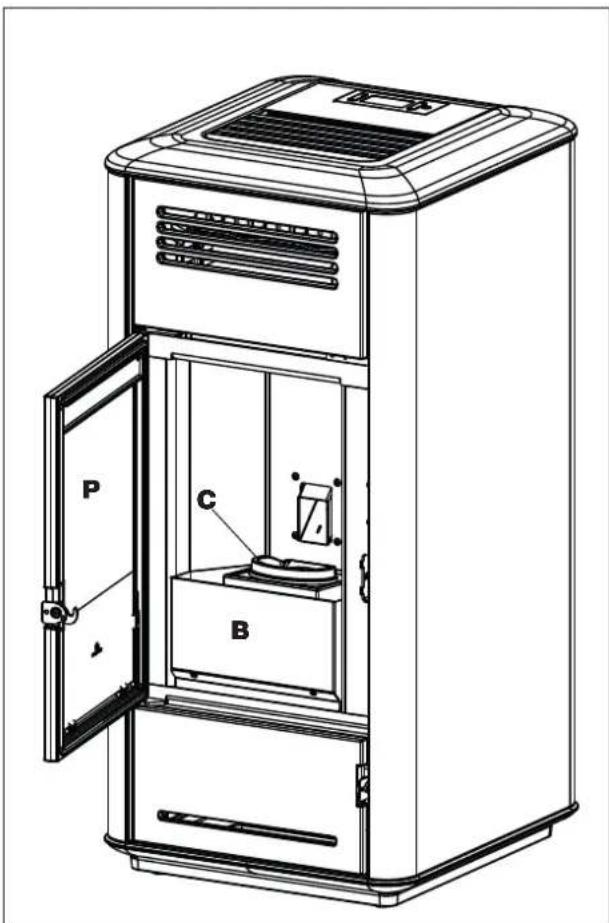

1. Actionner avec la poignée le levier dessous le couvercle de charge du granulé, comme indiqué en figure.
2. Ouvrir la porte du foyer (P) à l'aide de la poignée main froide (poignée démontable).
3. Vider le contenu du tiroir à cendres (B) du creuset (C) dans un conteneur non inflammable (les cendres pourraient être encore chaudes ou contenir des braises), ou l'aspirer s'il est froid. Aspirer l'intérieur du foyer, la sole foyère, le compartiment autour du creuset là où tombe la cendre.
4. Nettoyer le creuset en le grattant à l'aide et déboucher éventuellement les orifices.
5. Si nécessaire, nettoyer la vitre (froide) avec un produit spécial (par exemple Glasskamin) qui peut se trouver chez le revendeur.

P C B

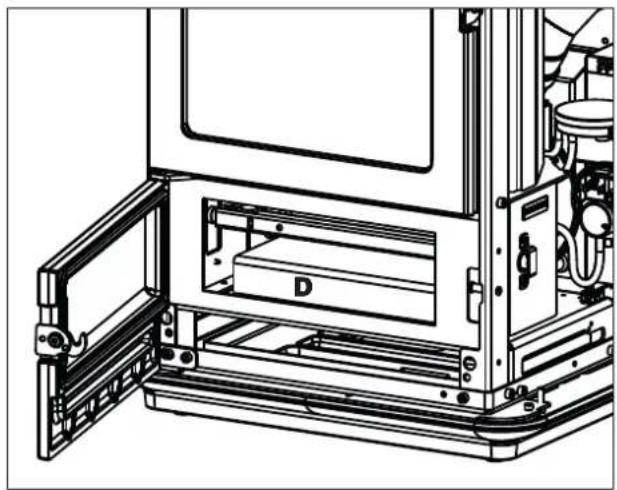

Avec le produit éteint et froid, il faut aspirer le regard sous le foyer (*).

Pour y accéder, la porte ouverte:

• enlever la protection, en tournant la vis à papillon (V)
• enlever le déflecteur (D) qui est seulement posé.
  Après avoir aspiré, replacer le déflecteur.

Replacer le déflecteur correctement après le nettoyage : à l'horizontale et bien à l'intérieur des deux vis. Après avoir aspiré, replacer le déflecteur.

ENTRETIEN SAISONNIER

(à la charge du centre d'assistance technique)

Il s'agit du nettoyage général intérieur et extérieur.

Nous rappelons qu'il faut faire appel à un technicien agréé pour procéder à un entretien saisonnier selon les dispositions nationales et locales.

En cas d'usage très fréquent du produit, il est conseillé de nettoyer le conduit de cheminée et le conduit de fumée tous les 3 mois.

Nettoyer dans tous les cas le système de cheminée au moins une fois par an (contrôler l'éventuelle existence d'une norme spécifique dans le pays où l'appareil est installé).

Le risque d'incendie augmente si l'on omet de réaliser les opérations régulières de contrôle et de nettoyage.

Nous recommandons de NE PAS utiliser d'air comprimé pour nettoyer le tuyau de l'entrée d'air comburant.

RÉPARATION

Nous rappelons qu'il faut faire appel à un technicien agréé Edilkamin pour procéder à une réparation selon les dispositions nationales et locales. Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com

PÉRIODE D'INACTIVITÉ EN ÉTÉ

Durant la période d'inutilisation du poêle, laisser toutes ses portes, ses volets et ses couvercles fermés.

Il est conseillé de vider les granulés dans le réservoir. Dans des zones umides, il faut prévoir de déconnecte la prise de l'air et la raccordement des fumés.

Dans des zones umides, il faut prévoir de déconnecter la prise de l'air et la raccordement des fumés

PIÈCES DÉTACHÉES

Contacter le revendeur ou le technicien pour toute éventuelle pièce détachée.

Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com

L'utilisation de composants non d'origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d'éventuels dommages.

L'emploi de pièces pas originel provoque des risques. Il fait même perdre la garantie.

ÉLIMINATION

À la fin de sa vie utile, mettre au rebut conformément à la législation en vigueur.

Conformément à l'article 26 du décret législatif n°49 du 14 mars 2014, « Mise en œuvre de la directive 2012/19/UE sur les déchets des équipements électriques et électroniques (DEEE) »

Le symbole de la benne barrée indique que le produit à la fin de sa vie utile doit être collecté séparément des autres déchets.

L'utilisateur doit donc remettre l'équipement en fin de vie aux centres communaux appropriés de collecte des déchets électrotechniques et électroniques.

Le tri approprié, afin que l'appareil soit envoyé au recyclage, au traitement puis à l'élimination compatible d'un point de vue environnemental, contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation ou le recyclage des matériaux dont l'appareil est composé.

En cas de problèmes, le produit effectue en automatique l'opération d'extinction. L'écran affiche la raison (voir ci-dessous).

17:23 H03 PEROITA FIAMMA

Ne pas mettre hors tension.

Pour redémarrer le produit, attendre la fin de la procédure d'extinction puis appuyer sur la touche ON/OFF.

Avant de rallumer le produit, contrôler la cause du blocage et NETTOYER le creuset.

Même si le produit est doté d'une soupape de sécurité, un creuset mal nettoyé peut provoquer une légère détonation à l'allumage. En cas de formation d'une fumée blanche dense et prolongée dans le foyer, mettre le produit hors tension et attendre 30 minutes avant d'ouvrir la porte et de vider le creuset.

SIGNALISATIONS D'ÉVENTUELLES CAUSES DE BLOCAGE, INDICATIONS ET RÉSOLUTIONS :

SIGNALEMENT PROBLÈME ACTIONS
H01	Intervient lorsque le débit d'air de combustion en entrée est inférieur à un niveau préconfiguré.	S'assurer que la porte du foyer est bien fermée.Vérifier un entretien régulier du poêle.Vérifier le nettoyage de l'évacuation des fumées et le conduit d'aspiration de l'air de combustion.
H02	Intervient lorsque la carte ne détecte pas les tours corrects du ventilateur de fumée.	Contacter le technicien.
H03	Intervient si le thermocouple détecte une température des fumées inférieure à une valeur définie, en l'interprétant comme une absence de flamme.	Vérifier l'absence de granulés dans le réservoir.Vérifier que la température de l'eau n'a pas augmentée suite à la fermeture d'une vanne (demander au technicien).Contacter le technicien.
H04	Intervient si la phase d'allumage ne donne aucun résultat positif dans le délai prévu.	Distinguuer les deux cas suivants :La flamme n'est pas apparue :Contrôler le positionnement et le nettoyage du creusetContrôler la présence des granulés dans le réservoir et le creuset.Essayer d'allumer avec un allume-feu (consulter le technicien avant).La flamme est apparue :Contacter le technicien.
H05	Extinction suite à la rupture du capteur de lecture du débit d'air	Contacter le technicien.
H06	Intervient si la carte électronique détecte que la sonde de lecture de la température des fumées est cassée ou débranchée.	Contacter le technicien.
H07	Extinction pour dépassement de la température maximum des fumées.	Contrôler le type de granulés (appeler le technicien en cas de doutes).Contacter le technicien.
H08	Extinction due à la température excessive dans le produit.	Voir H07
H09	Extinction suite à la rupture o au blocage du motorèducteur.	Contacter le technicien.
H10	Extinction pour surchauffe de la carte électronique.	Contacter le technicien.
H11	Extinction suite à l'intervention du pressostat de sécurité.	Vérifier la propreté du poêle, de la vidange.Contacter le technicien.
H12	Panne de la sonde de température ambiante.	Contacter le technicien.
H13	Extinction suite à la rupture de la sonde de lecture de la température de l'eau dans le poêle hydro.	Contacter le technicien.
H14	Extinction suite à la rupture de la sonde de lecture de la température de l'eau dans le ballon	Contacter le technicien.
H15	Extinction pour avoir dépassé la température maximale de l'eau dans le poêle hydro.	Contacter le technicien.
H16	Extinction suite à la rupture du pressostat de lecture de la pression de l'eau dans le poêle hydro.	Contacter le technicien.
H17	Extinction suite à la rupture de la sonde externe	Contacter le technicien.
H18	Extinction suite à la rupture de la sonde de lecture de la température de l'eau dans l'accumulation inertielle.	Contacter le technicien.

TEMPÉRATURE EXCESSIVE DE L'EAU (EXTINCTION SANS ALARME)

Si l'eau dans le poêle hydro atteint une température de 85°C, le poêle hydro s'éteint sans alarme. L'écran affiche l'inscription STBY à côté de la température ambiante.

Le produit fonctionne mais il faut confier l'entretien à un technicien agréé Edilkamin.

17:23 18° STBY 22 96

ENTRETIEN (SIGNAL QUI NE PROVOQUE PAS L'EXTINCTION)

Au bout de 2000 heures de fonctionnement, l'écran affiche le symbole de la « clé anglaise ». Le produit fonctionne mais il faut confier l'entretien à un technicien agréé Edilkamin.

17:23 18° 22

Les SAV et les revendeurs Edilkamin sont indiqués au web site www.edilkamin.com
