Type de produit	Routeur réseau sans fil avec modem LTE Cat M1/NB-IoT
Modèle	RB924iR-2nD-BT5&BG77&R11e-LR9 (KNOT LR9 kit)
Dimensions	Environ 113 x 30 x 113 mm
Poids	Environ 150 g (sans accessoires)
Alimentation	PoE 802.3af/at ou adaptateur secteur 12-28 V DC (inclus)
Consommation électrique	Jusqu'à 12 W
Processeur	IPQ-4018 4 cœurs à 716 MHz
Mémoire	256 Mo RAM, 128 Mo stockage flash
Interfaces réseau	1 port Ethernet 10/100/1000, 1 port USB 2.0, 1 port microUSB (console)
Réseau sans fil	WiFi 2.4 GHz 802.11b/g/n, Bluetooth 5.0, LTE Cat M1/NB-IoT (bandes 2,4,5,12,13,25,26,66,71)
Antennes	Antennes internes pour WiFi et LTE (gain 2 dBi)
Système d'exploitation	RouterOS v7 (nécessite mise à jour vers v7.2.3 ou plus)
Fonctions principales	Routeur, point d'accès WiFi, modem LTE, passerelle IoT, Bluetooth gateway
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Respecter les distances d'exposition RF (20 cm). Installation par personnel qualifié. Utiliser l'alimentation d'origine.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support MikroTik ou un consultant agréé.
Informations générales	Fabriqué par MikroTikls SIA, Lettonie. Conforme aux normes FCC, IC, CE. Classe B (Canada).

FOIRE AUX QUESTIONS - KNOT LR9 kit Mikrotik

Comment configurer le routeur KNOT LR9 pour la première fois ?

Connectez le câble ISP au port Ethernet, branchez l'alimentation, puis connectez-vous au réseau WiFi MikroTik (SSID par défaut). Ouvrez un navigateur et allez sur http://192.168.88.1. Connectez-vous avec l'utilisateur admin (pas de mot de passe). Suivez l'assistant Quick Set pour choisir votre pays, régler le gain d'antenne et définir un mot de passe WiFi et routeur.

Comment mettre à jour le firmware RouterOS ?

Dans l'interface Web, cliquez sur Check for updates dans le menu Quick Set ou System > Software. Assurez-vous d'avoir une connexion Internet active. Téléchargez et installez la dernière version stable (minimum v7.2.3). Redémarrez l'appareil après la mise à jour.

Que faire si j'ai oublié le mot de passe du routeur ?

Effectuez une réinitialisation matérielle : maintenez le bouton Reset (situé sur le boîtier) enfoncé pendant environ 5 secondes jusqu'à ce que le voyant clignote. L'appareil redémarrera avec les paramètres d'usine. Attention : cela efface toute configuration.

Comment connecter un périphérique Bluetooth au KNOT LR9 ?

Le KNOT LR9 dispose d'un module Bluetooth 5.0 intégré. Utilisez RouterOS pour configurer le serveur Bluetooth (par exemple via System > Bluetooth). Vous pouvez ensuite appairer des capteurs ou autres périphériques BLE en suivant la documentation MikroTik.

Le routeur ne détecte pas le réseau LTE, que faire ?

Vérifiez que la carte SIM est correctement insérée et activée. Dans RouterOS, allez dans Interfaces > LTE et vérifiez l'état de la connexion. Assurez-vous que les bandes de fréquence LTE (bandes 2,4,5,12,13,25,26,66,71) correspondent à celles de votre opérateur. Mettez à jour le firmware si nécessaire.

Comment sécuriser mon réseau WiFi ?

Dans le menu Quick Set ou Wireless, définissez un mot de passe fort (minimum 8 caractères) et choisissez le cryptage WPA2-PSK ou WPA3 si disponible. Désactivez le WPS et le broadcast SSID si vous souhaitez plus de sécurité.

Puis-je utiliser une antenne externe ?

Le KNOT LR9 kit ne dispose pas de connecteurs externes. Les antennes sont internes. Pour améliorer la couverture, vous pouvez utiliser un répéteur WiFi ou un point d'accès supplémentaire.

Quelle est la garantie de l'appareil ?

MikroTik offre une garantie de 2 ans pour les défauts de fabrication. Conservez la preuve d'achat. L'utilisation non conforme (surcharge, humidité, etc.) annule la garantie.

Comment installer l'appareil en extérieur ?

Le KNOT LR9 est conçu pour une utilisation en intérieur uniquement (IP20). Pour une installation extérieure, placez-le dans un boîtier étanche adapté. Assurez-vous de respecter les distances de sécurité RF.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en ligne à l'adresse https://mt.lv/um ou en scannant le code QR sur l'emballage. Vous pouvez également télécharger la notice depuis notice-facile.com.

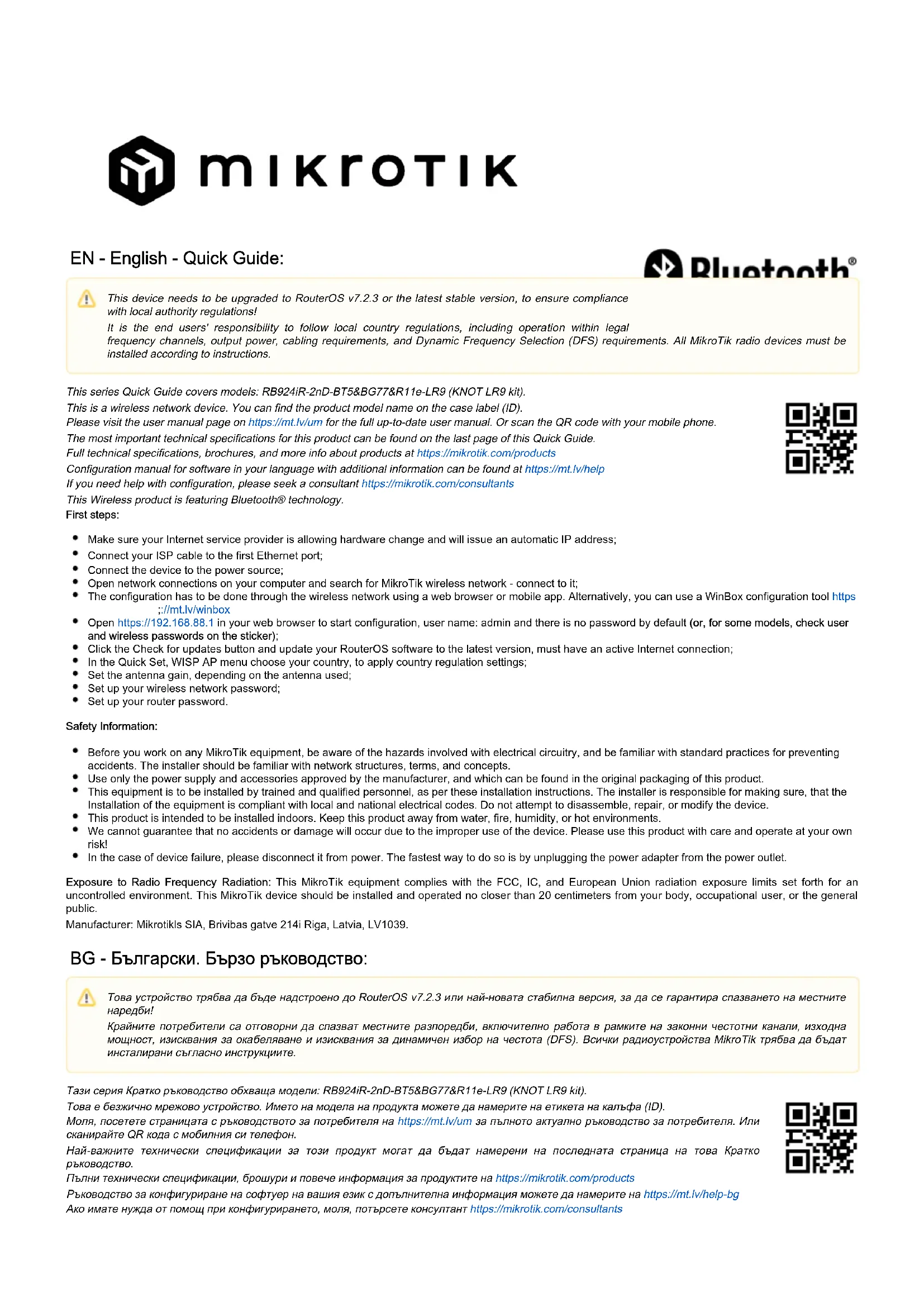

MODE D'EMPLOI KNOT LR9 kit Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.2.3 ou la dernière version stable, pour garantir la conformité aux réglementations des autorités locales!

Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays, y compris le fonctionnement dans les canaux de fréquence légaux, la puissance de sortie, les exigences de câblage et les exigences de sélection dynamique de fréquence (DFS). Tous les appareils radio MikroTik doivent être installés conformément aux instructions.

Cette série Quick Guide couvre les modèles : RB924iR-2nD-BT5&BG77&R11e-LR9 (KNOT LR9 kit).

Ceci est un périphérique réseau sans fil. Vous pouvez trouver le nom du modèle de produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um pour obtenir le manuel d'utilisation complet à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques complètes, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec informations supplémentaires sur https://mt.lv/help-fr

Si vous avez besoin d'aide pour la configuration, veuillez chercher un consultant https://mikrotik.com/consultants

Ce produit sans fil est doté de la technologie Bluetooth®.

Premiers pas:

Assurez-vous que vous fournisseur de services Internet autorise le changement de matériel et émettra une adresse IP automatique; - Connectez votre cable ISP au premier port Ethernet; Connectez l'appareil à la source d'alimentation; Ouvrez les connexions reseau sur voite ordinateur et recherche le reseau sans fil MikroTik - connectez-vous-y; La configuration doit etre effectue via le reseau sans fil a laide d'un navigateur Web ou d'une application mobile. Vou puez eglement utilise un outil de configuration WinBox https://mt. lvwinbox; Ouvrez https://192.168.88.1 dans votre navigateur Web pour démarrer la configuration, nom d'utiliser: admin et il n'y a pas de mot de passer par défaut (ou, pour certains modèles, vérifie les mots de passage utiliser et sans fil sur l'autocollant); - Cliques sur le bouton Check for updates et mettez à jour votre logiciel RouterOS avec la dernière version, doit avoir une connexion Internet active; - Dans le menu Quick Set, WISP AP, CHOISSEZ VOITE PAYS POUR appliQUER LES paramETRES DE REGLEMENTATION DU PAYS; - Reglez le gain de l'antenne, en fonction de l'antenne utilisée; - Configurez votre mot de passer de réseau sans fil; - Configurez le mot de passé de votre routeur.

Information sur la sécurité:

Avant de travailler sur un equipment MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau. - Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit. - Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil. - Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds. - Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques! - En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher l'adaptateur secteur de la prise de courant.

Exposition aux rayonnements radiofréquences : cet équipement MikroTik est conforme aux limites d'exposition aux rayonnements FCC, IC et Union européenne établies pour un environnement non contrôlé. Cet appareil MikroTik doit être installé et utilisé à au moins 20 centimètres de tout corps, de l'utilisateur professionnel ou du grand public.

Fabricant: MikroTikls SIA, Brivibas gatve 214i Riga, Lettonie, LV1039.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

CANICES-003(B)/NMB-003(B)
