Type de produit	Ordinateur portable
Marque	Alienware
Modèle	m18 R1
Écran	18 pouces (diagonale), résolution variable selon configuration
Processeur	Intel Core de 13e génération (i7/i9 selon configuration)
Mémoire RAM	Jusqu'à 64 Go DDR5 (deux emplacements SODIMM)
Stockage	Jusqu'à 4 SSD M.2 (2230 ou 2280) en configuration RAID
Carte graphique	NVIDIA GeForce RTX 4050/4060/4070/4080/4090 selon configuration
Connectivité sans fil	Wi-Fi 6E et Bluetooth 5.2 (carte Intel Killer)
Ports	USB-C, USB-A, HDMI, mini DisplayPort, Ethernet, prise casque
Batterie	Lithium-ion rechargeable, 6 cellules (capacité variable selon configuration)
Alimentation	Adaptateur secteur 330W (selon configuration)
Système d'exploitation	Windows 11 (préinstallé)
Clavier	Rétroéclairé RGB par touche, technologie Alienware mSeries
Audio	Haut-parleurs stéréo, prise combo casque/micro
Sécurité	Module TPM Intel PTT, mot de passe BIOS, verrouillage administrateur
Entretien et nettoyage	Dépoussiérage régulier, nettoyage avec un chiffon doux sans solvant
Réparabilité	Composants remplaçables : SSD, mémoire, batterie, carte sans fil, ventilateurs
Logiciels inclus	Alienware Command Center, SupportAssist, diagnostics intégrés
Refroidissement	Dissipateur de chaleur avec caloducs et ventilateurs jumeaux

FOIRE AUX QUESTIONS - m18 R1 ALIENWARE

Comment accéder au BIOS de l'Alienware m18 R1 ?

Allumez ou redémarrez l'ordinateur et appuyez immédiatement sur la touche F2 pour entrer dans le programme de configuration du BIOS.

Comment mettre à jour le BIOS sur cet ordinateur ?

Téléchargez la dernière version du BIOS sur le site de support Dell. Vous pouvez l'installer via Windows en exécutant le fichier téléchargé, ou via une clé USB amorçable en utilisant le menu de démarrage ponctuel (touche F12).

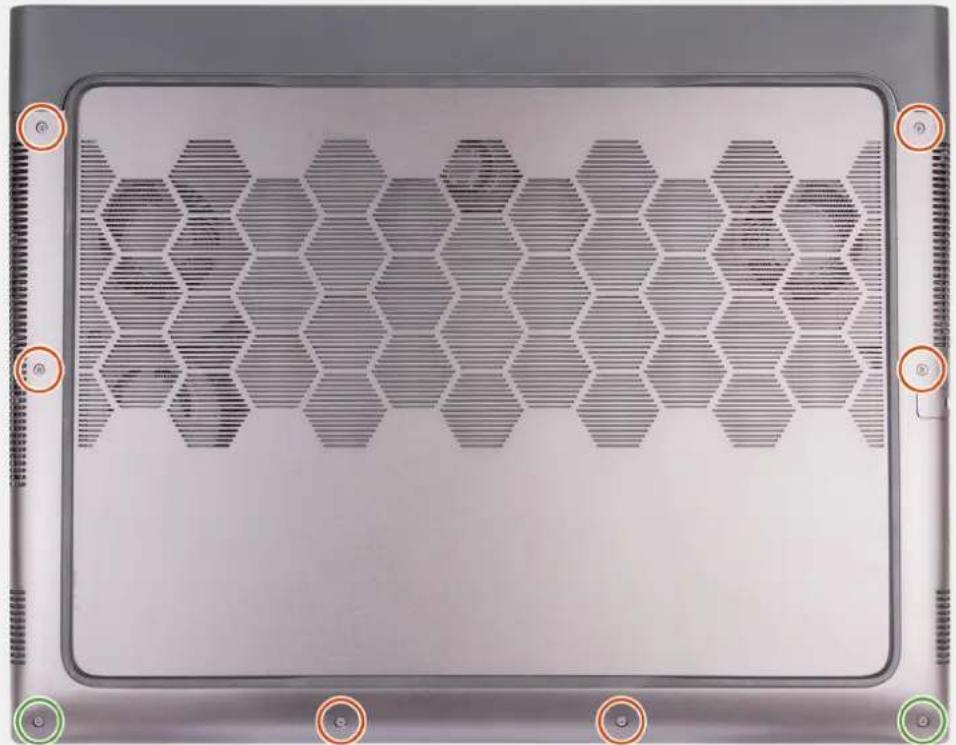

Comment retirer le cache de fond pour accéder aux composants ?

Assurez-vous que l'ordinateur est éteint et débranché. Retirez les six vis M2.5x5 et desserrez les deux vis imperdables M2.5x8. Faites levier sur le cache à partir du coin inférieur gauche pour l'ouvrir, puis faites-le glisser pour le retirer.

Comment remplacer le SSD (disque dur) ?

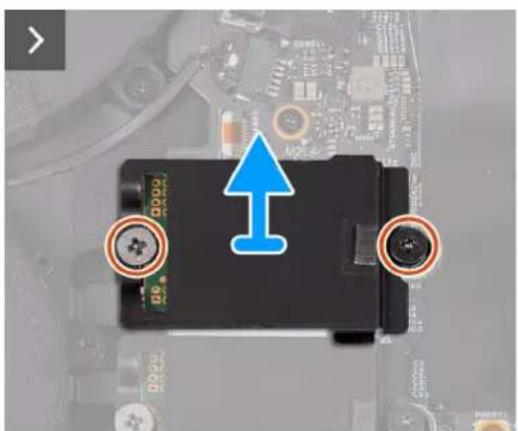

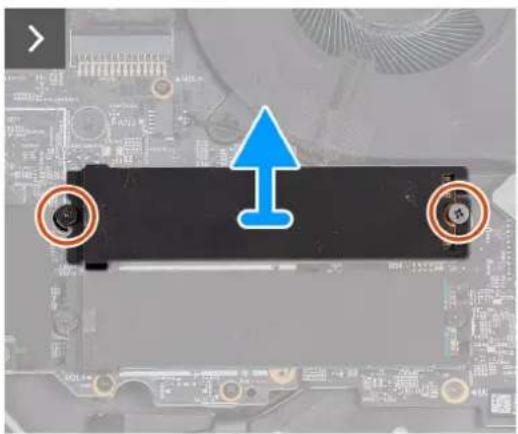

Ouvrez le cache de fond. Retirez les vis de la protection thermique du SSD. Faites glisser le SSD hors de son logement. Pour installer un nouveau SSD, alignez l'encoche du connecteur avec le logement et poussez délicatement. Remettez la protection thermique et les vis.

Comment réinitialiser le mot de passe BIOS oublié ?

Pour effacer les mots de passe système ou BIOS, contactez le support technique Dell. Il n'est pas possible de les réinitialiser manuellement sans intervention de Dell.

Comment réduire les risques de décharges électrostatiques lors de l'intervention ?

Utilisez un bracelet antistatique relié à la terre. Travaillez sur une surface antistatique. Touchez régulièrement une surface métallique non peinte de l'ordinateur pour dissiper l'électricité statique.

Que faire si la batterie gonfle ?

Arrêtez immédiatement d'utiliser l'ordinateur et déchargez la batterie. Ne tentez pas de la retirer vous-même si elle est coincée. Contactez le support Dell pour un remplacement sécurisé.

Comment effectuer un test BIST (auto-test intégré) de la carte système ?

Éteignez l'ordinateur. Maintenez la touche M enfoncée et appuyez sur le bouton d'alimentation. Le voyant de la batterie indique : éteint = pas de panne, orange = panne carte système.

Comment récupérer le système d'exploitation Windows ?

Lorsque l'ordinateur ne démarre pas, l'outil Dell SupportAssist OS Recovery se lance automatiquement. Suivez les instructions à l'écran pour diagnostiquer, réparer ou restaurer le système.

Comment contacter le support technique Alienware ?

Visitez le site de support Alienware (support.alienware.com). Vous pouvez également utiliser l'étiquette de service ou le code de service express de votre ordinateur pour accéder aux ressources adaptées.

MODE D'EMPLOI m18 R1 ALIENWARE

Remarques, précautions et averissements

i REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider a mieux utiliser votre produit.
PRECAUTION: ATTENTION you avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.
A VERTISSEMENT : Un AVERTISSEMENT signale un risque d'endommagement du matériel, de blessure corporelle, voire de décès.

Table des matieres

Chapitre 1: Intervention à l'intérieur de votre ordinateur 6

Avant d'intervenir à l'intérieur de votre ordinateur. 6

Protection contre les décharges electrostatiques. 7

Service Kit de terrain contre les décharges electrostatiques. 7

Transport des composants sensibles. 8

Aprés une intervention à l'intérieur de votre ordinateur 9

Chapitre 2: Retrait et installation de composants. 10

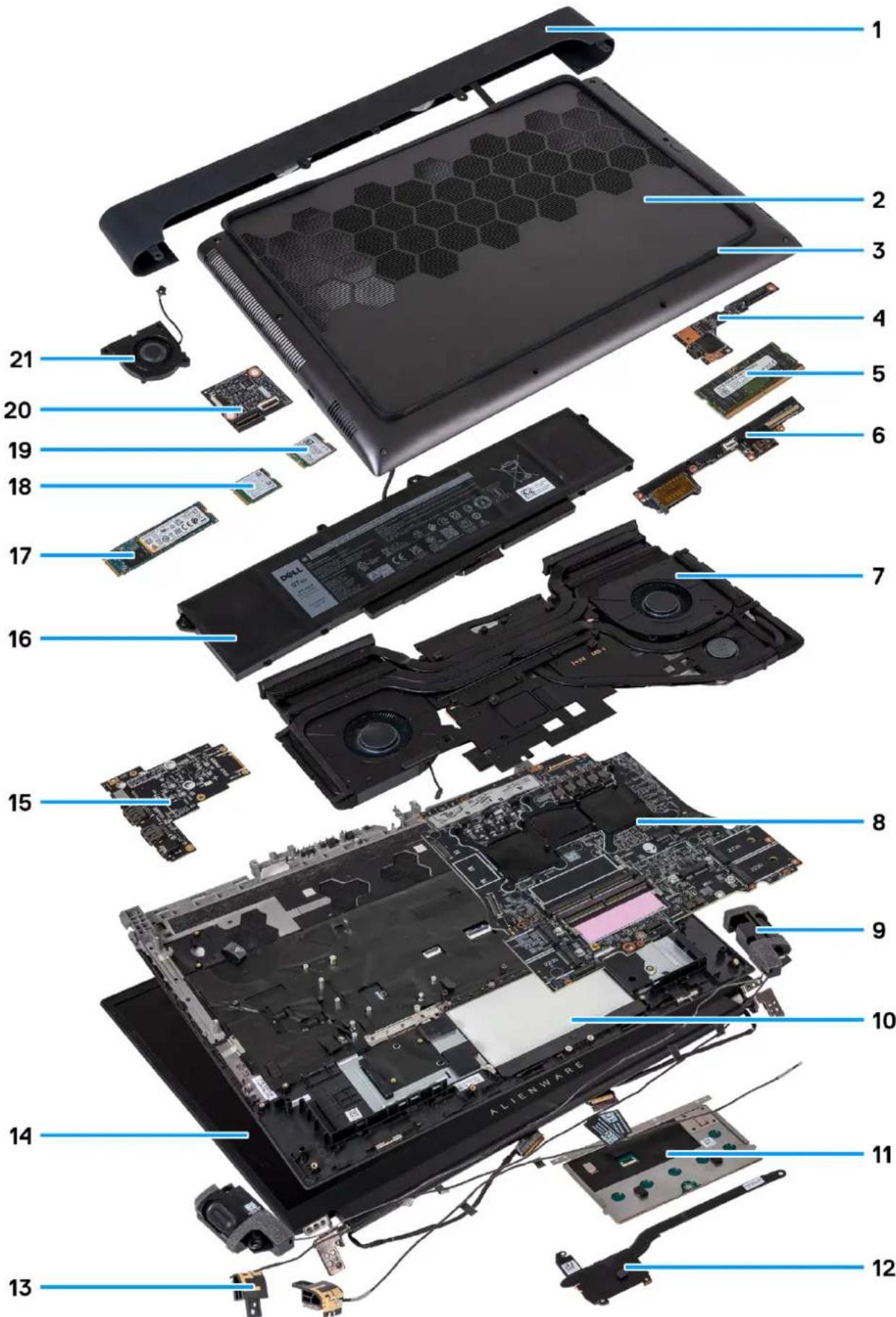

Principaux composants du système Alienware m18 R1. 12

Cache de fond. 14

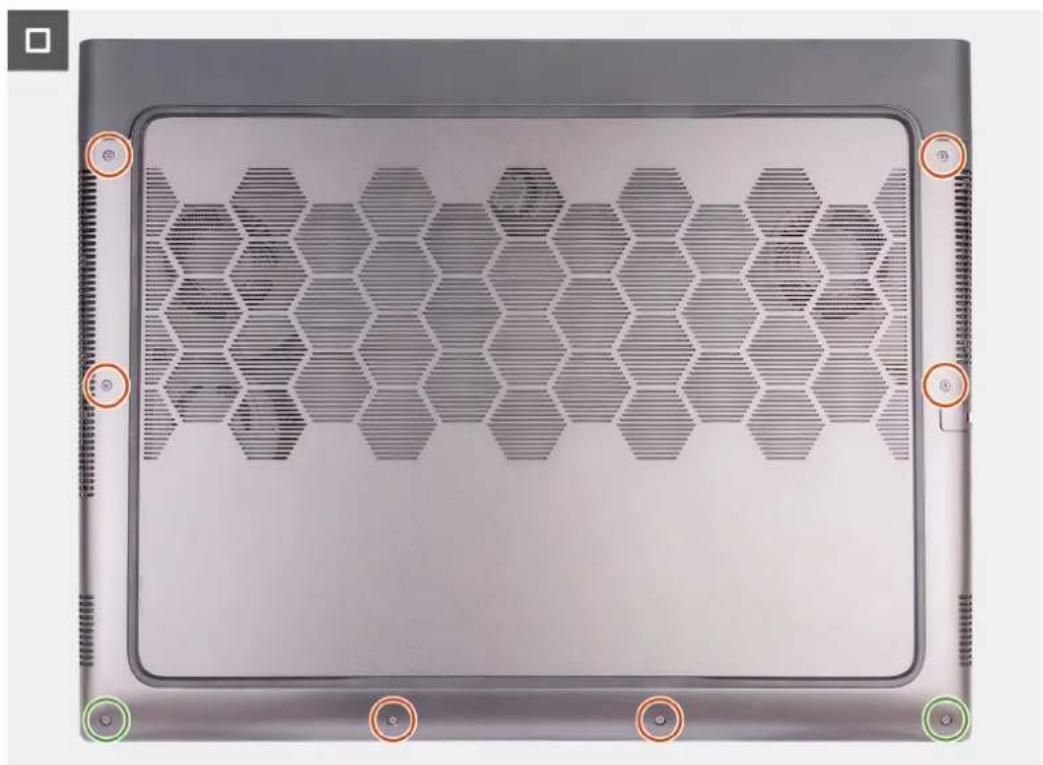

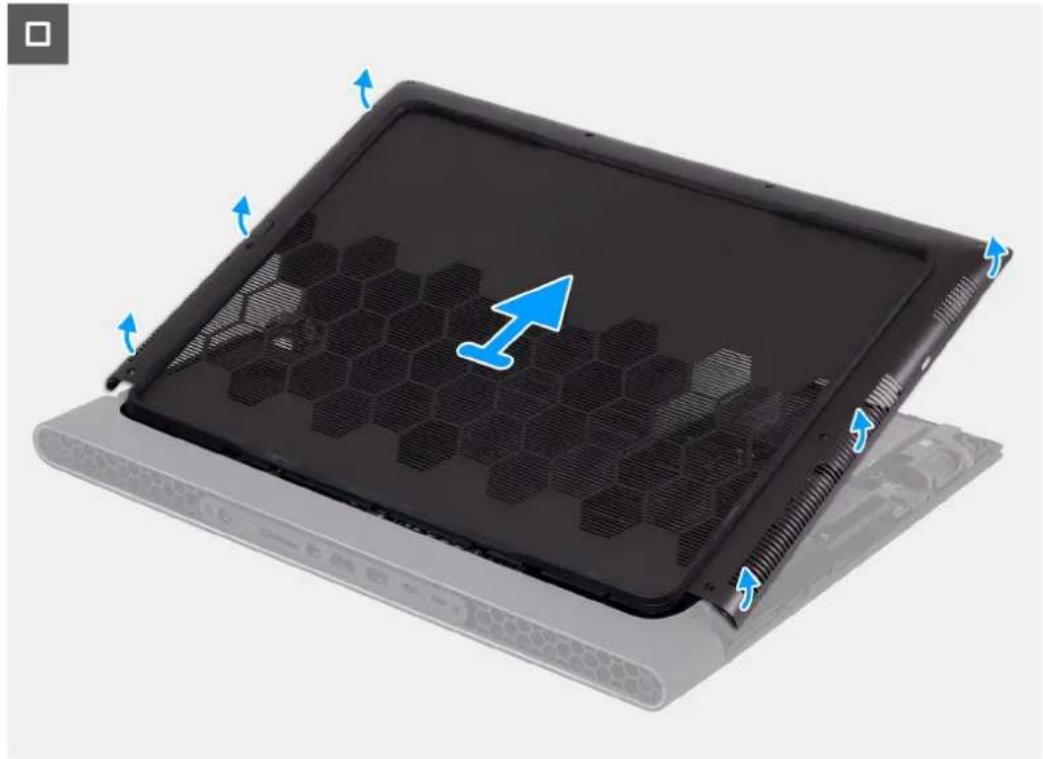

Retrait du cache de fond. 14

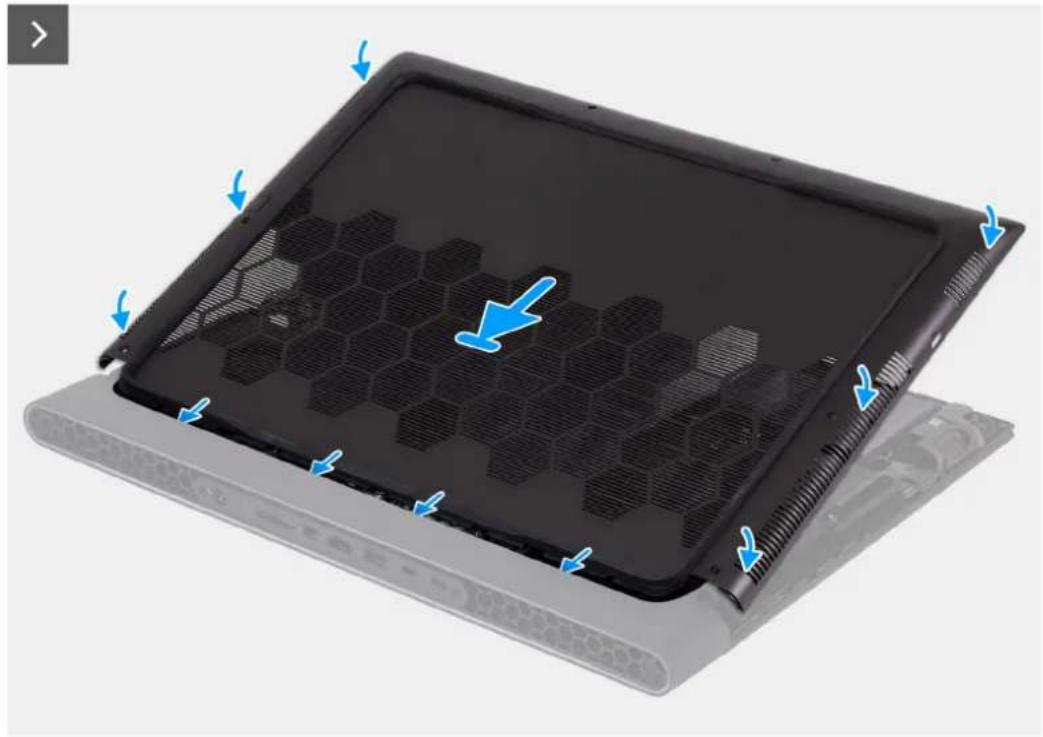

Installation du cache de fond. 16

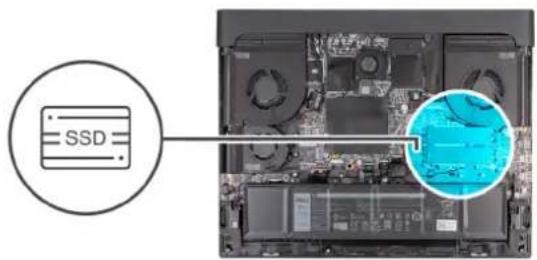

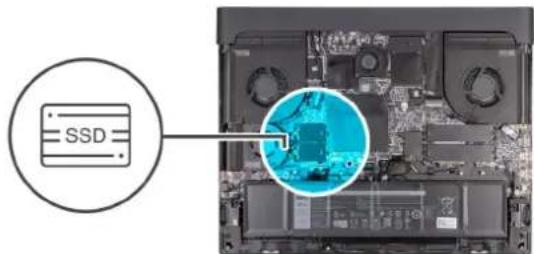

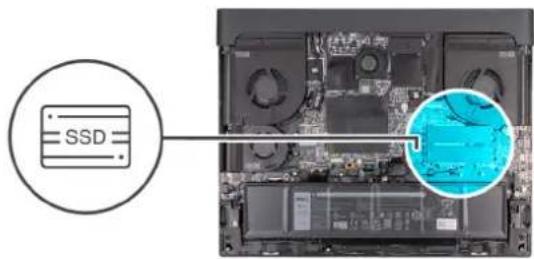

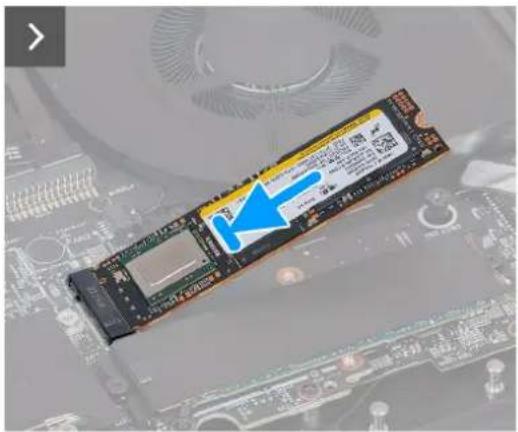

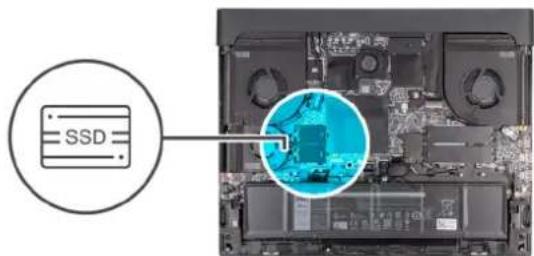

Disque SSD. 18

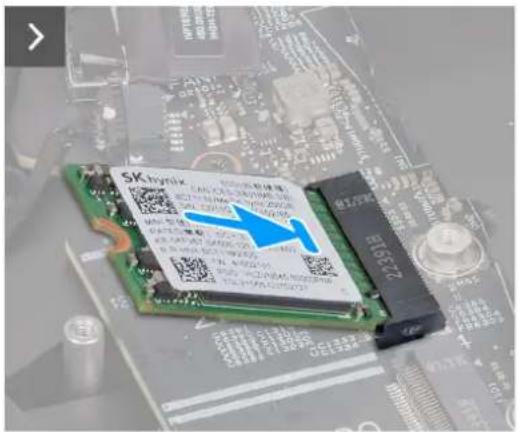

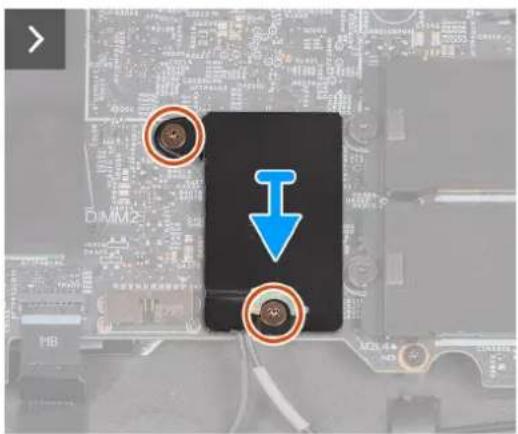

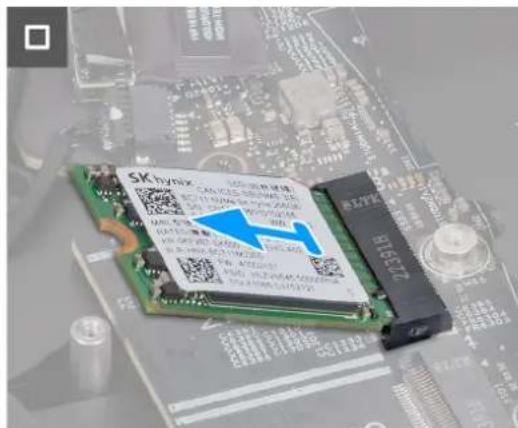

Retrait du disque SSD M.2 2230 du logement 3 ou 4 18

Installation du disque SSD M.2 2230 dans le logement 3 ou 4............19

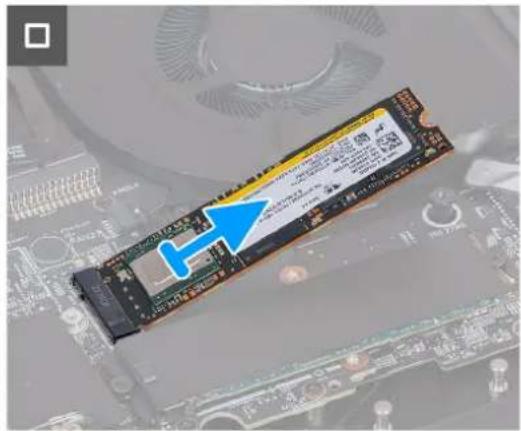

Retrait du disque SSD M.2 2280 des logements numero 1 et numero 2 19

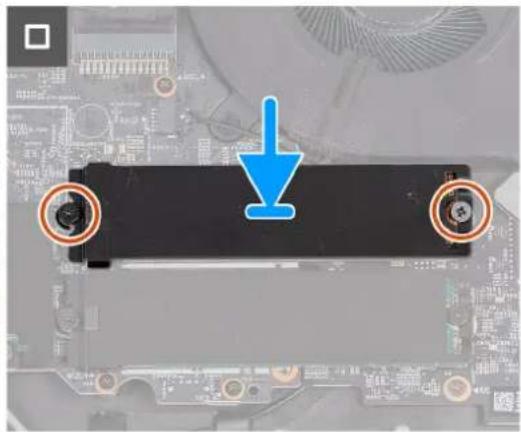

Installation du disque SSD M.2 2280 dans les logements numero 1 et numero 2. 20

Procedure a suivre pour déplacer le support de vis dans les logements de disque SSD numero 1 et numero 2. 21

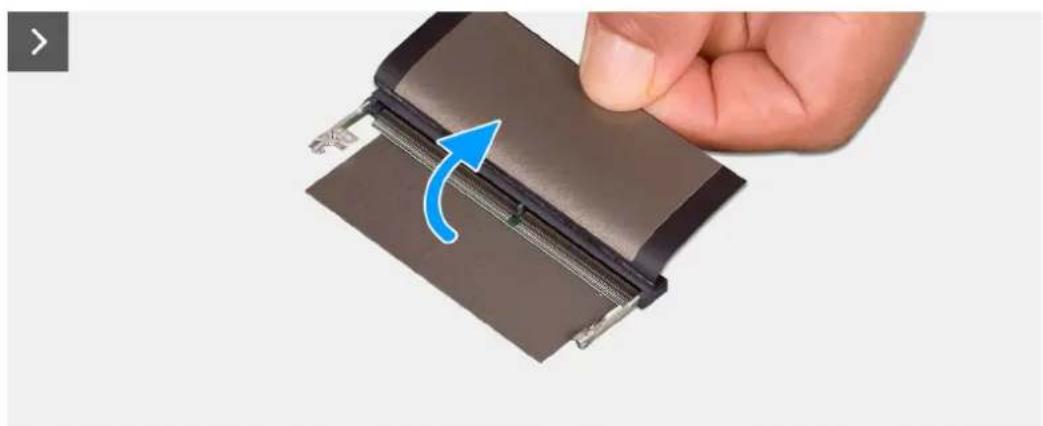

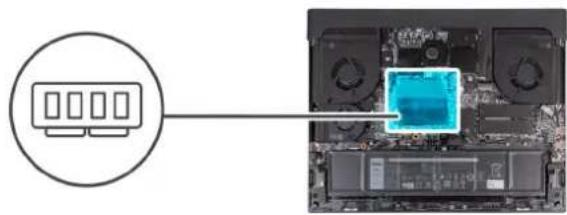

Memoire 22

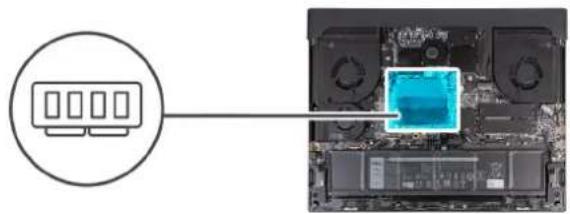

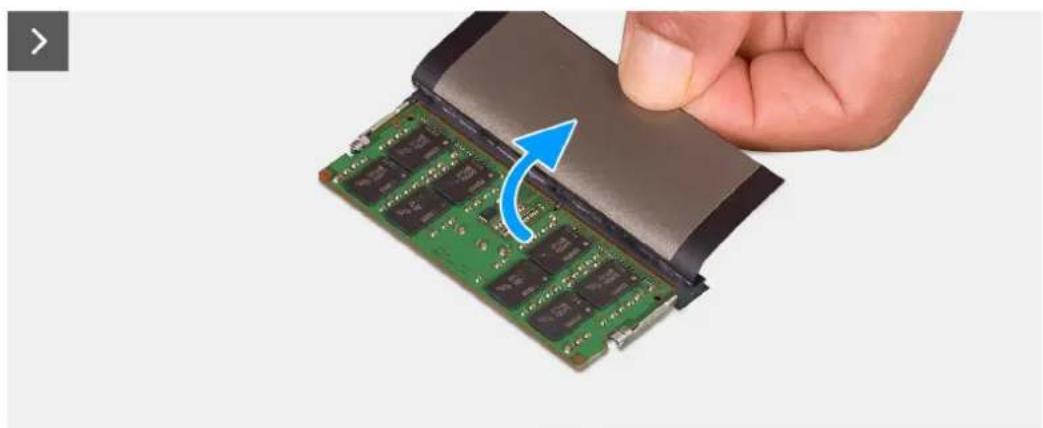

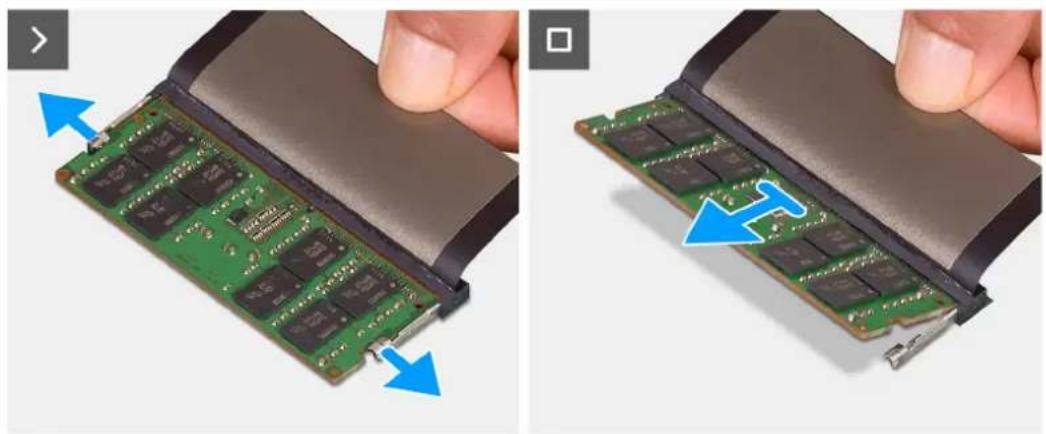

Retrait du module de mémoire 22

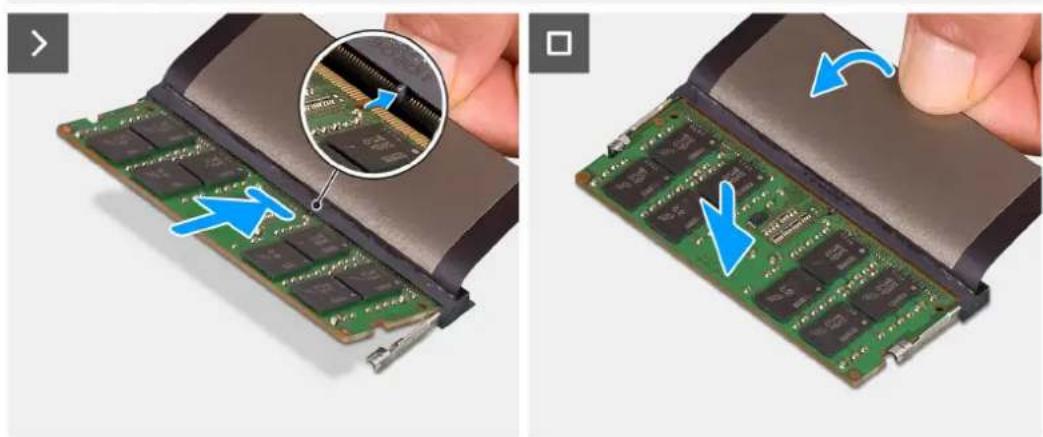

Installation du module de mémoire 24

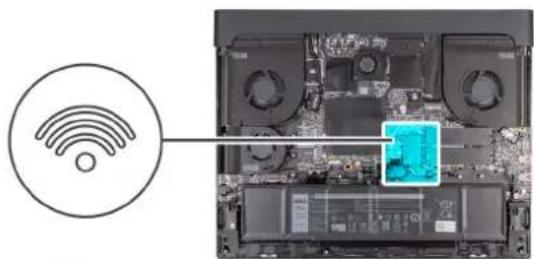

Carte sans fil. 25

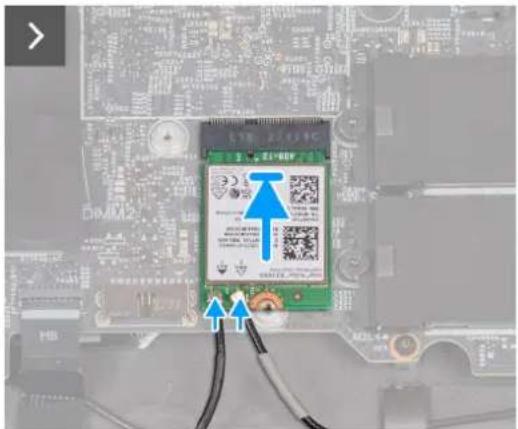

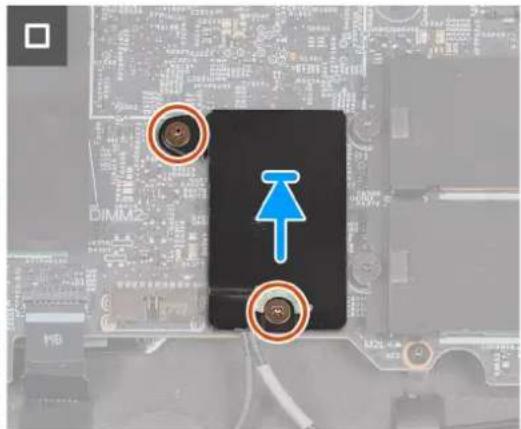

Retrait de la carte sans fil 25

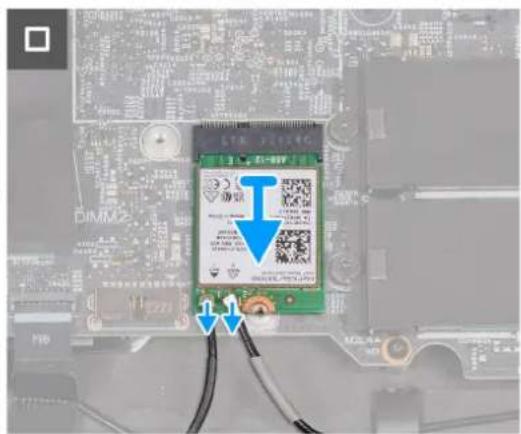

Installation de la carte sans fil 26

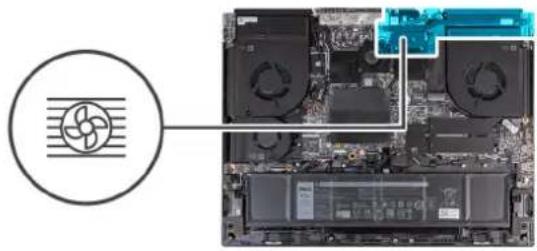

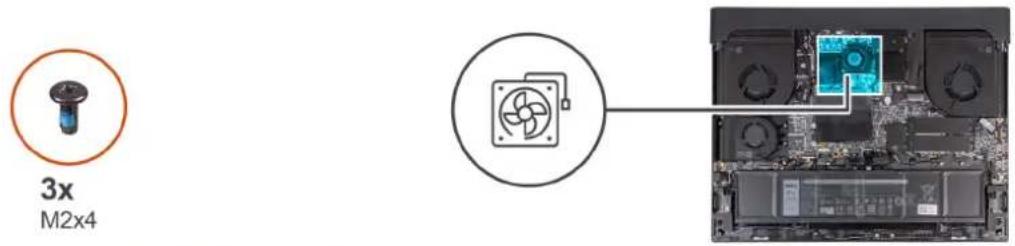

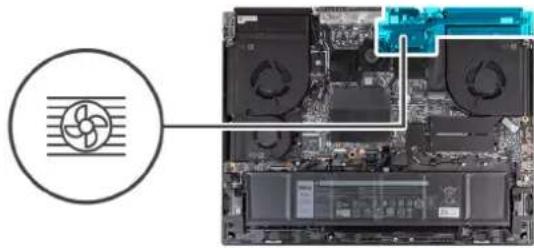

Ventilateur. 27

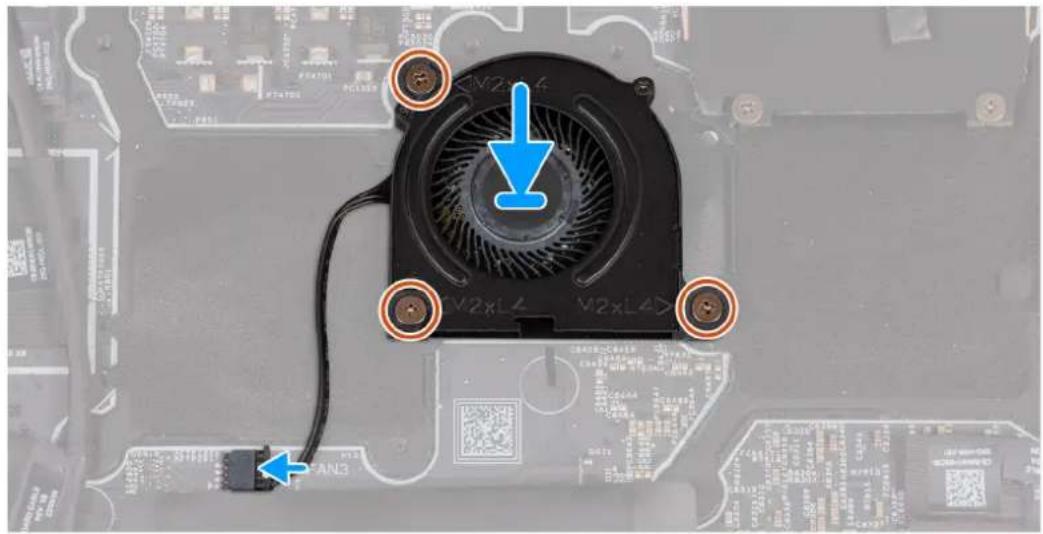

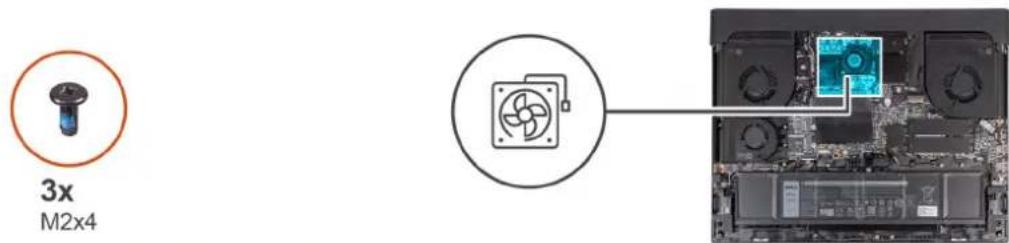

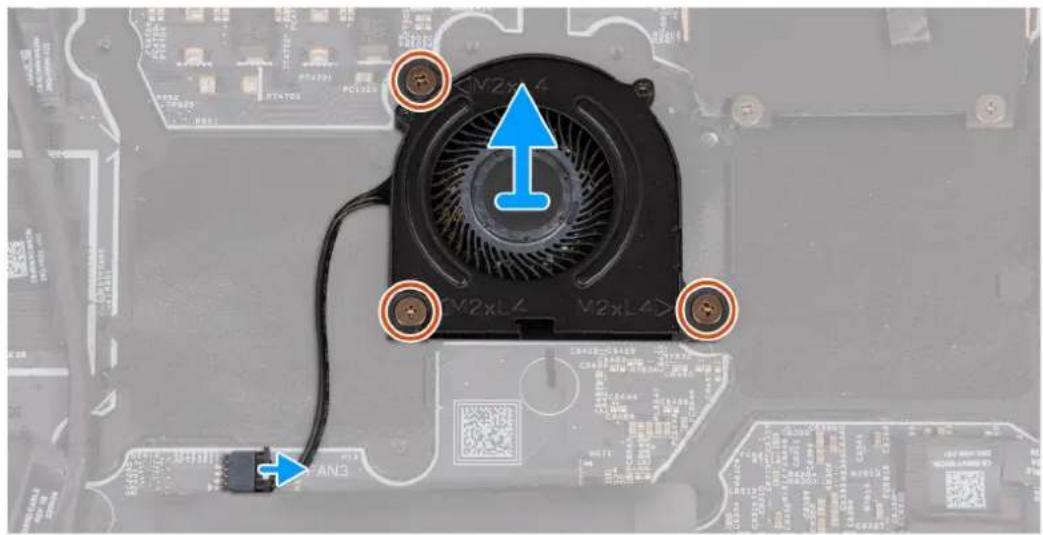

Retrait du petit ventilateur 27

Installation du petit ventilateur 27

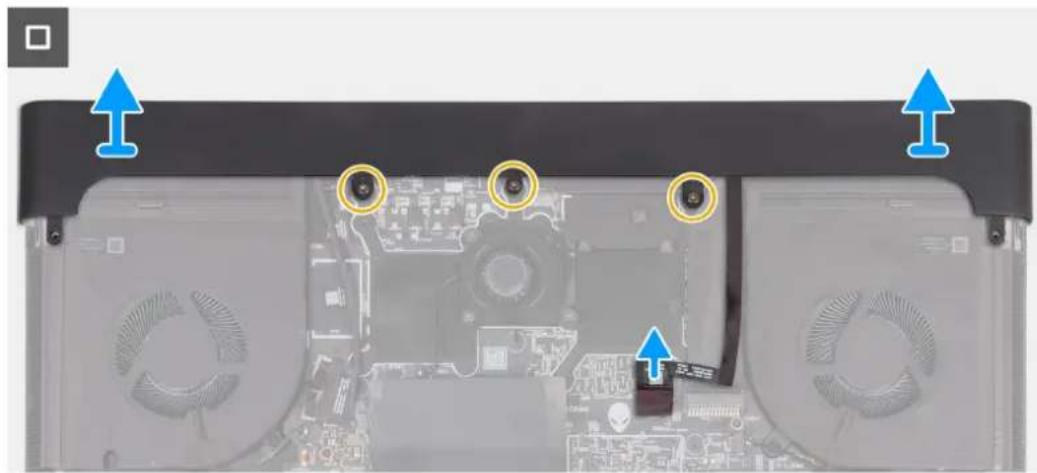

Cache des ports d'E/S arrriere 28

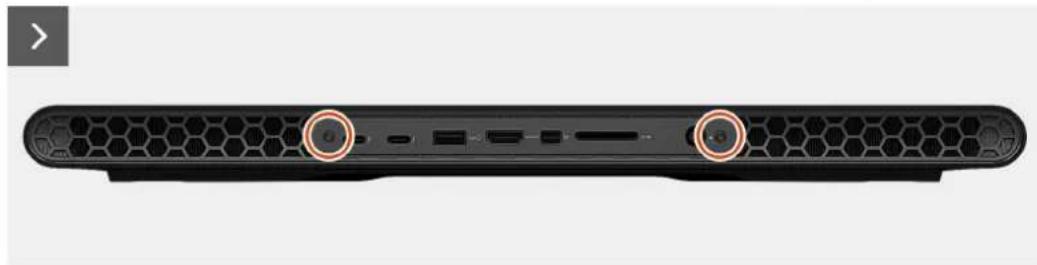

Retrait du cache d'E/S arrriere 28

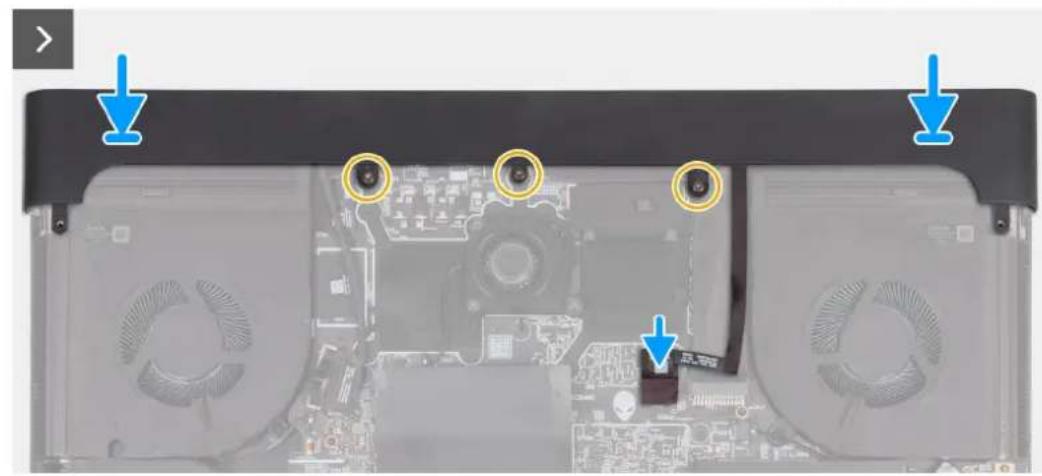

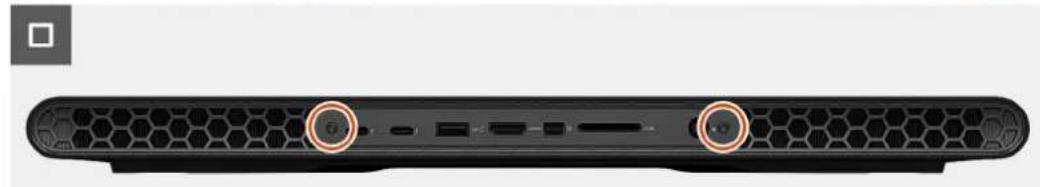

Installation du cache d'E/S arrriere 29

WLAN board. 30

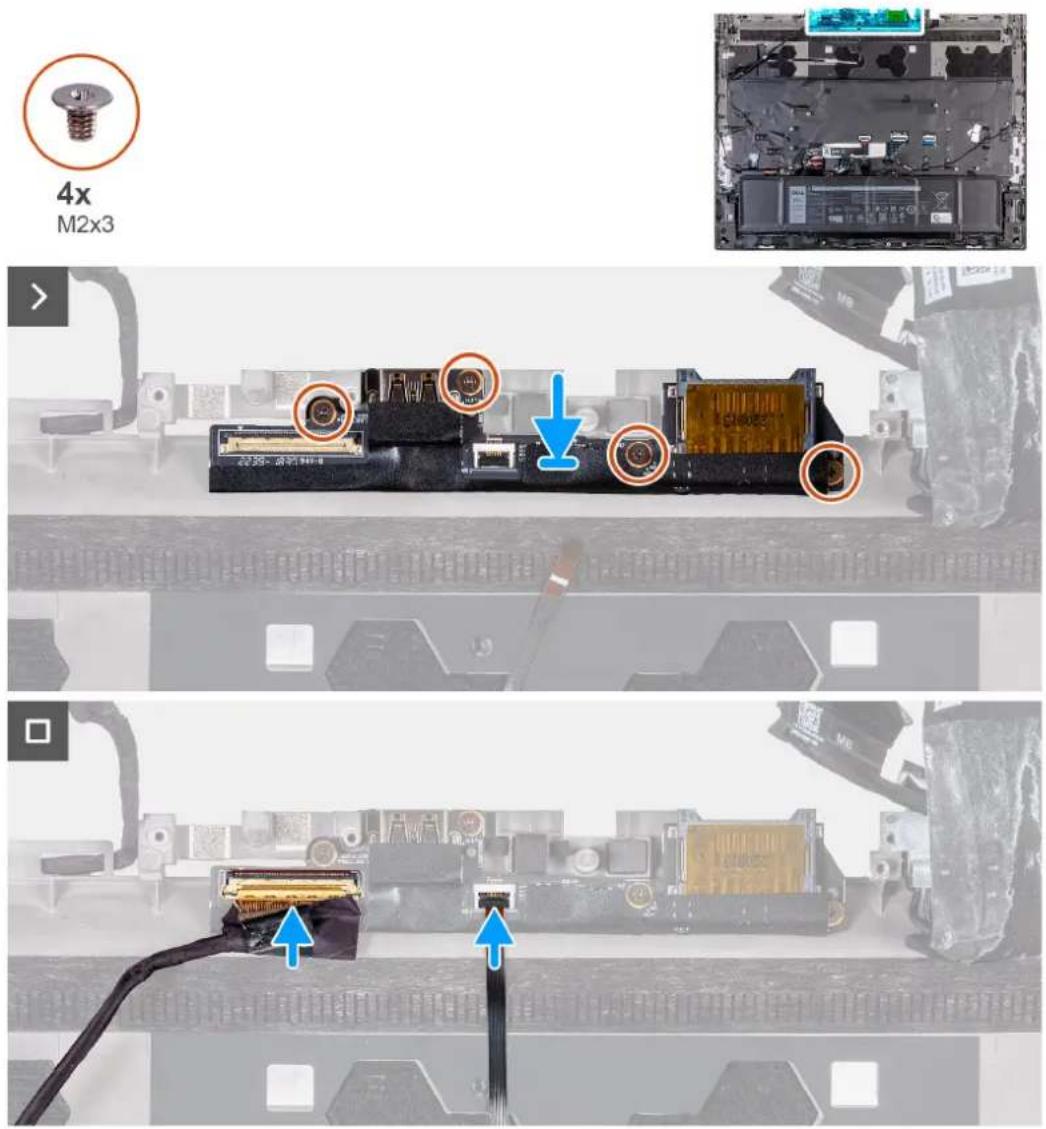

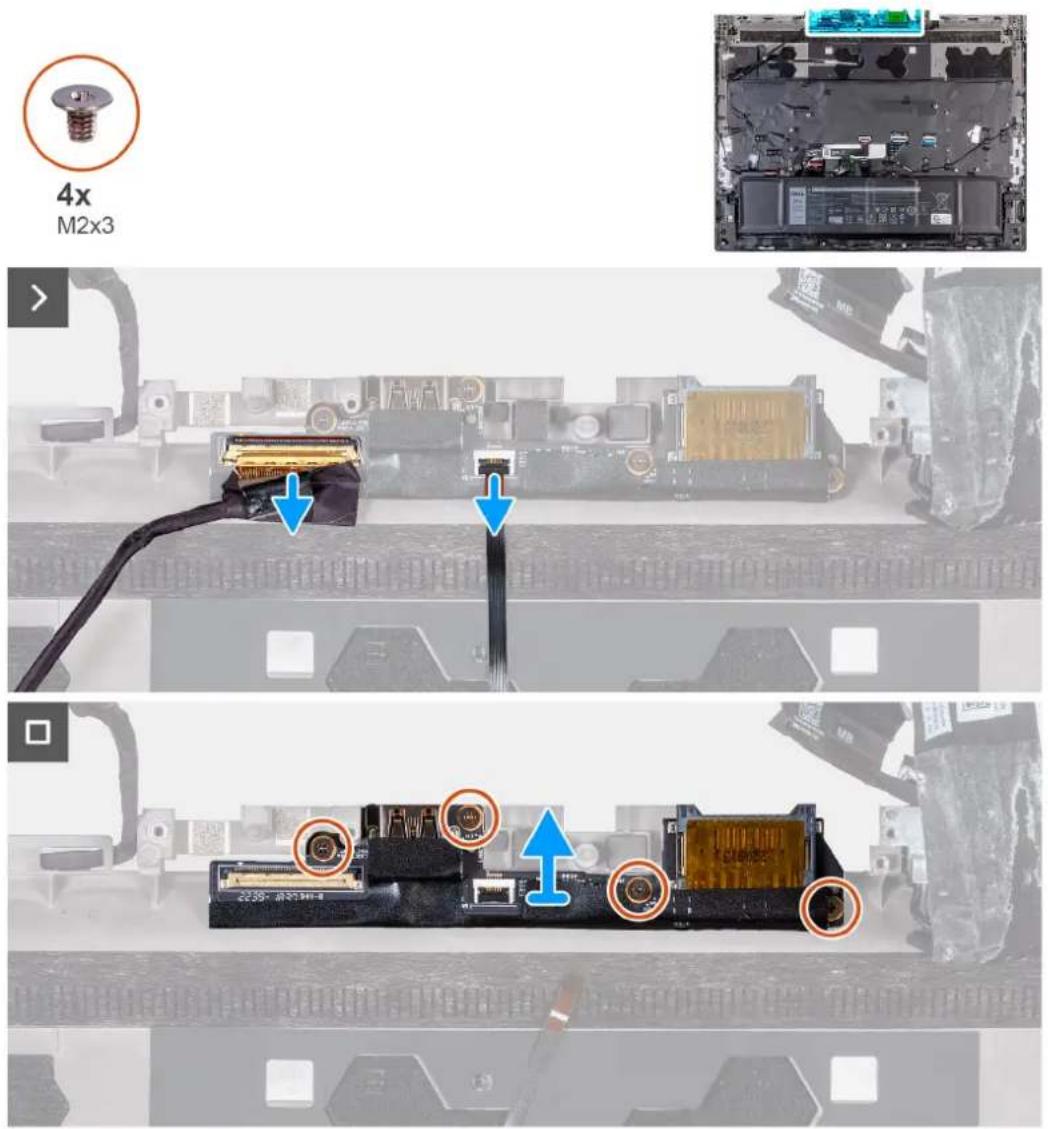

Retrait de la carte d'E/S. 30

Installation de la carte d'E/S 32

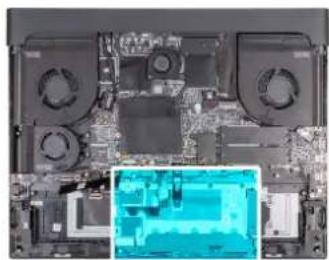

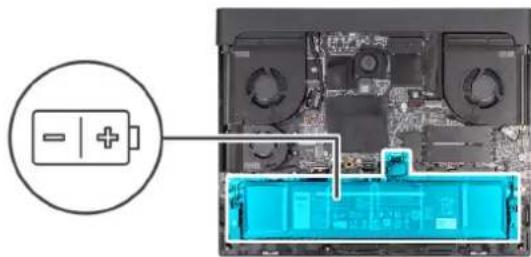

Batterie. 33

Precautions relatives à la batterie lithium-ion rechargeable. 33

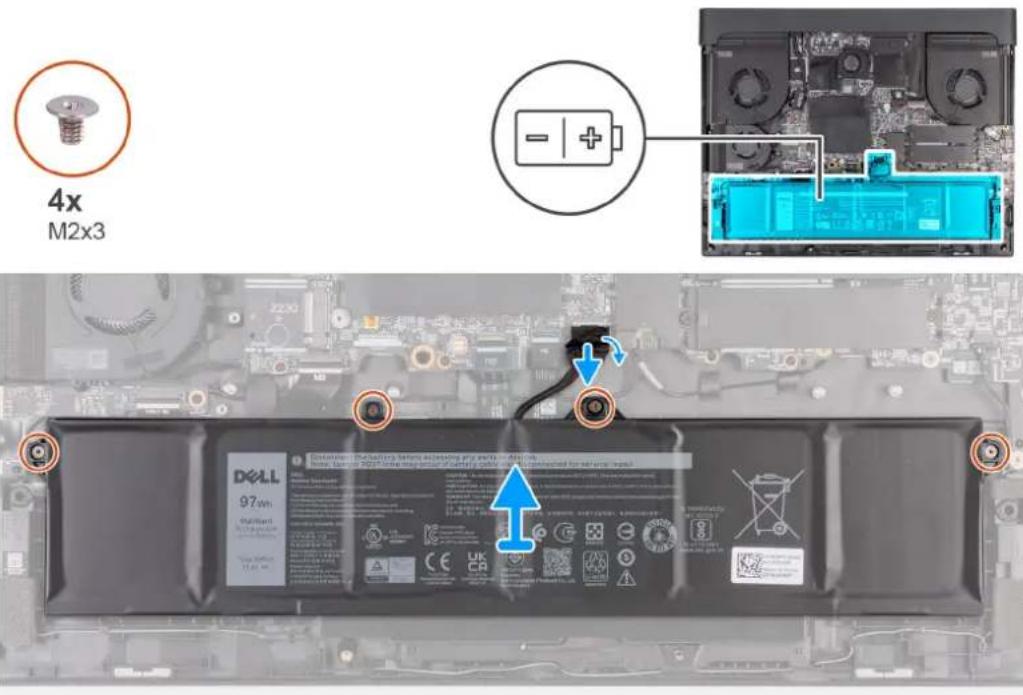

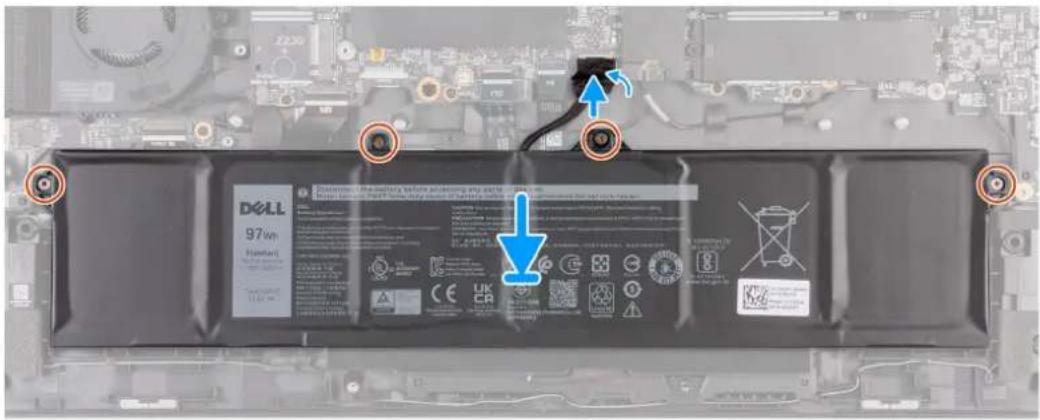

Retrait de la batterie 33

Installation de la batterie 34

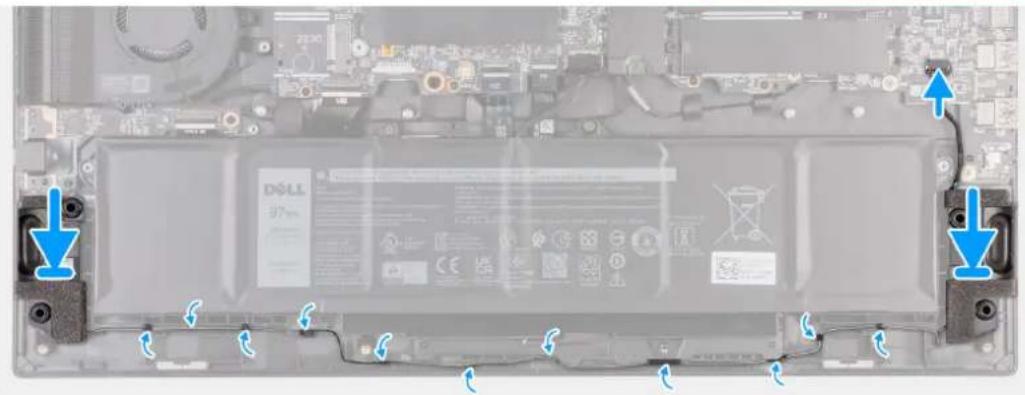

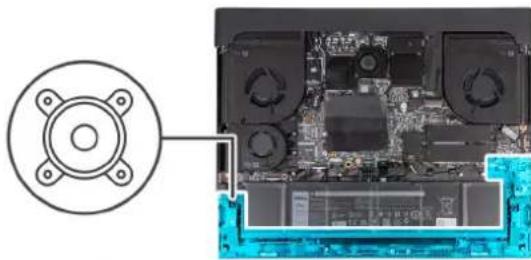

Haut-parleurs 35

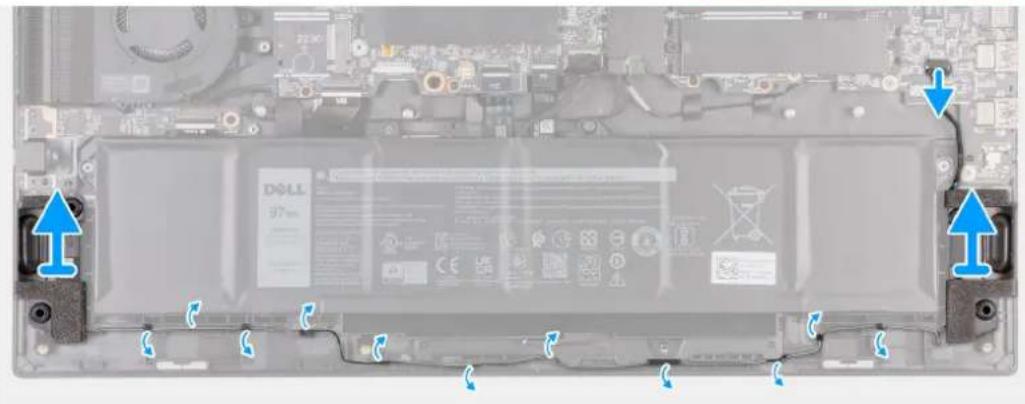

Retrait des haut-parleurs. 35

Installation des haut-parleurs. 36

Port de l'adaptateur d'alimentation 37

Retrait du port de I'adaptateur secteur 37
Installation du port de I'adaptateur secteur 38

Pavé tactile. 40

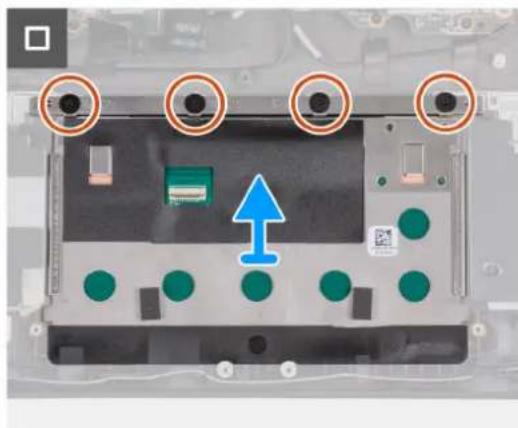

Retrait du pavé tactile. 40

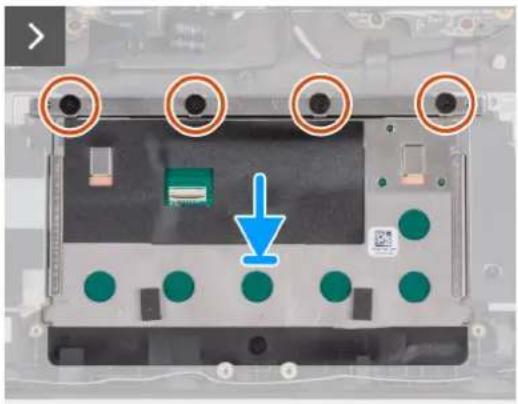

Installation du pavé tactile 41

Antennes. 42

Removing the antennas. 42
44

Assemblage d'écran. 45

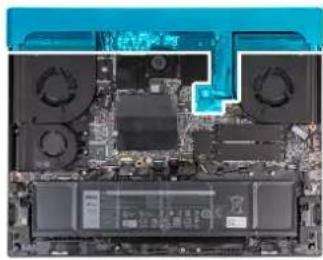

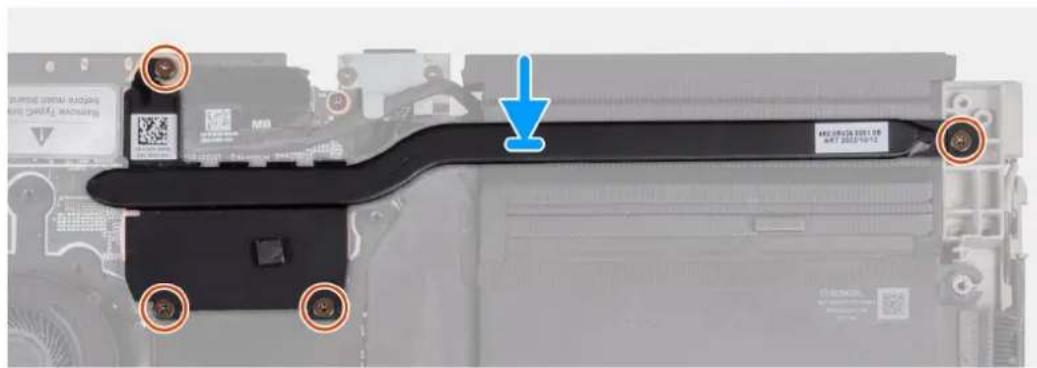

Dissipateur de chaleur supérieur 52

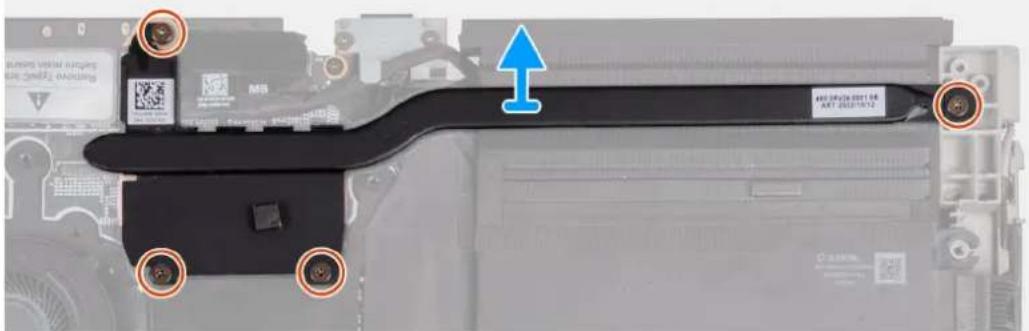

Retrait du dissipateur de chaleur supérieur 52
Installation du dissipateur de chaleur supérieur 52

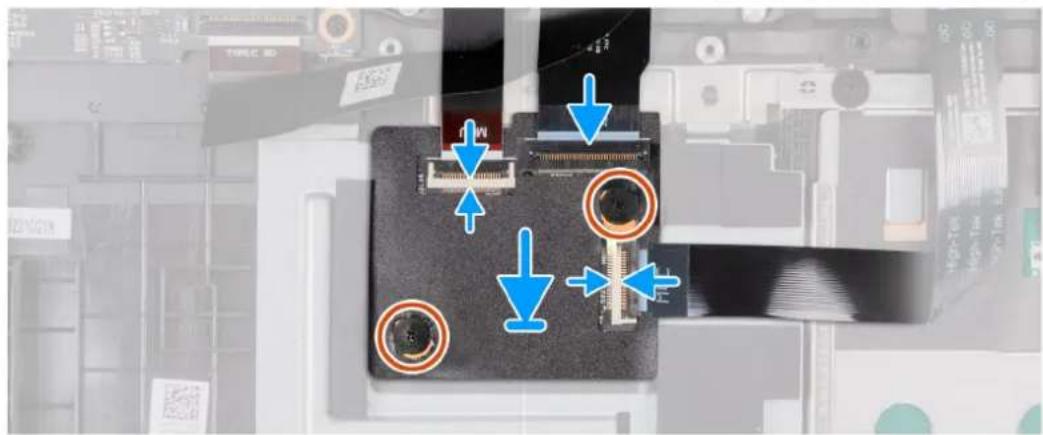

Carte contrroleur du clavier. 53

Retrait de la carte contrôleur du clavier. 53
Installation de la carte contrôleur du clavier. 54

Carte système 55

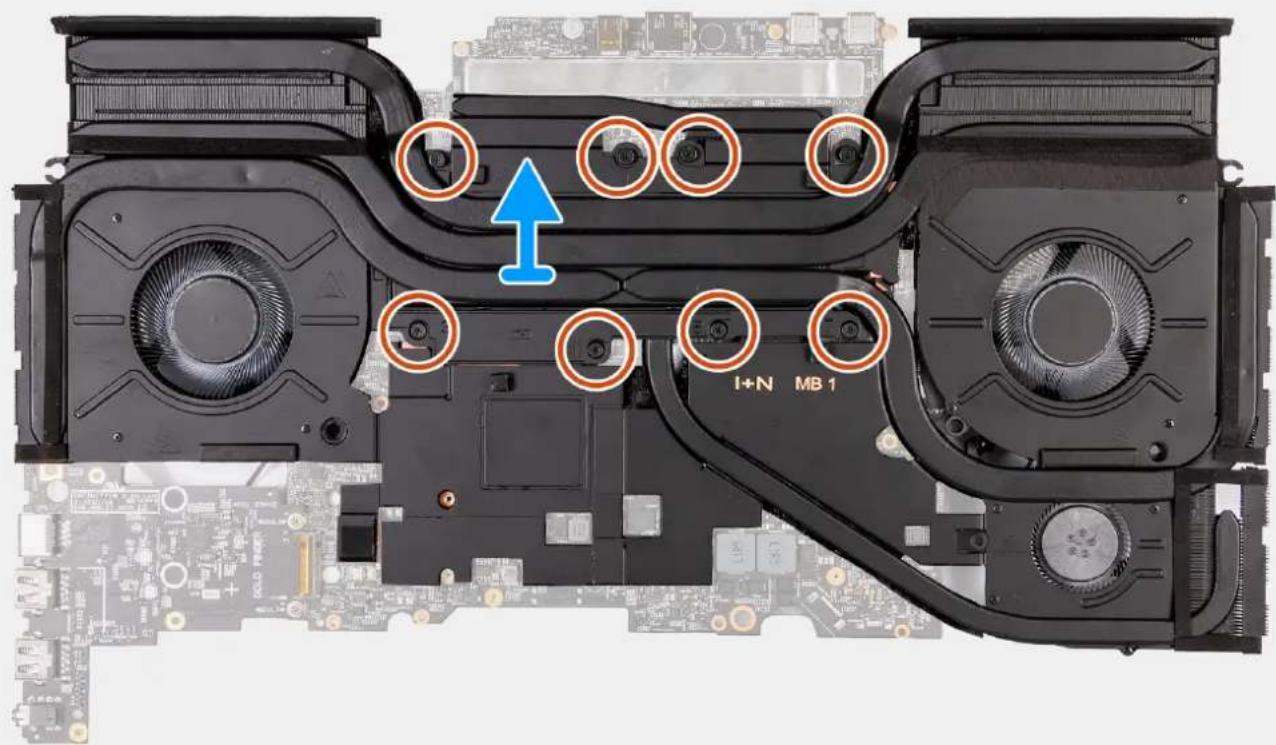

Assemblage du dissipateur de chaleur 64

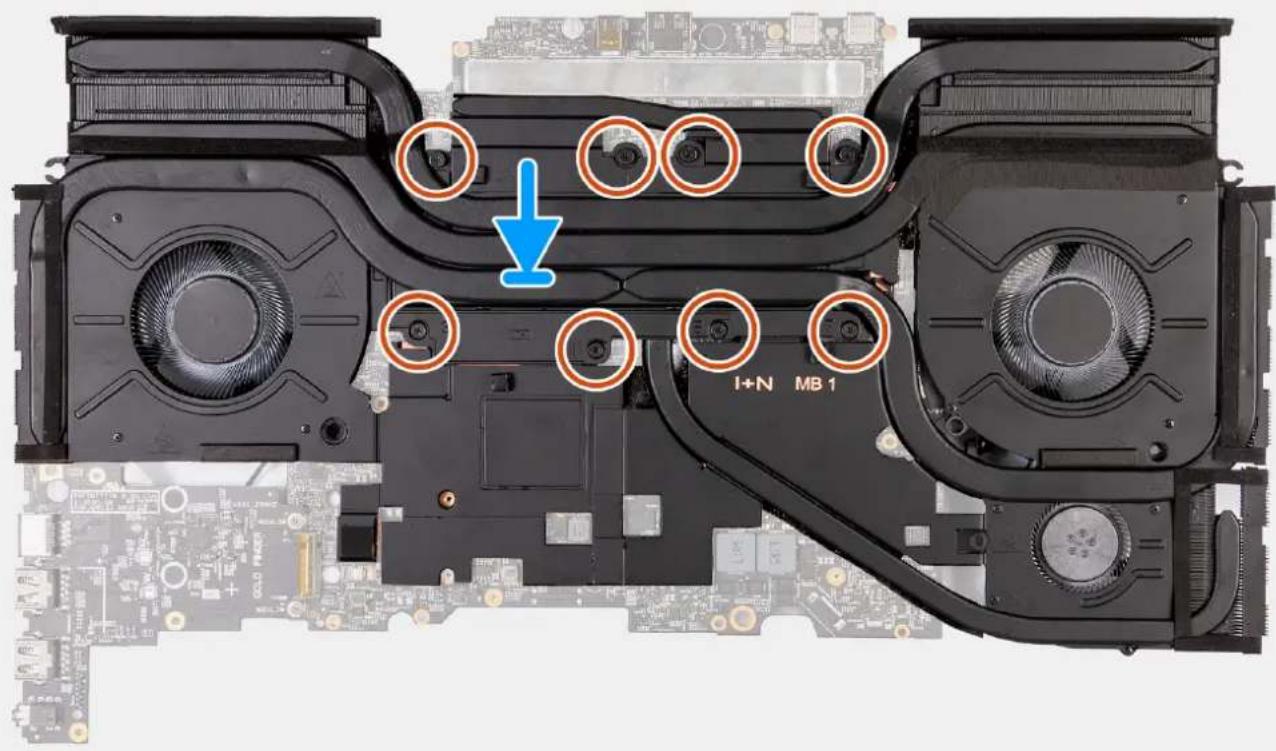

Retrait de I'assemblage du dissipateur de chaleur. 64
Installation de I'assemblage du dissipateur de chaleur 66

Carte audio. 67

Bouton d'alimentation 72

Removing the power button. 72
73

Assemblage du repose-poignets et du clavier. 75

Chapitre 3: Pilotes et télécharges. 78

Chapitre 4: System Setup (Configuration du système) 79

Acces au programme de configuration BIOS. 79
Touches de navigation. 79
Sequence de demarrage 79

Options de configuration du système 80
Mot de passé système et de configuration 91

Attribution d'un mot de passse système ou de configuration 91
Suppression ou modification d'un mot de passer du système ou de configuration existant. 92
Effacement des paramètres CMOS. 92
Effacer les mots de passée système et du BIOS (configuration système) 92

Mise à jour du BIOS 93

Mise à jour du BIOS dans Windows. 93

Mise à jour du BIOS à l'aide d'une clé USB dans Windows. 93

Mise à jour du BIOS depuis le menu de démarriage ponctuel. 93

Chapitre 5:Dépannage. 95

Manipulation des batteries lithium-ion rechargeables gonflées. 95

Identifiez l'etiquette de service ou le code de service express de votre ordinateur Dell. 95

Auto-test intégré (BIST) 97

M-BIST. 97

Auto-test intégré (BIST) de l'écran LCD. 98

Récupération du système d'exploitation 98

Cycle de marche/arrêt Wi-Fi. 98

Élimination de l'électricité résiduelle (effectuer une réinitialisation matérielle) 99

Options de support de sauvegarde et de recupération 99

Chapitre 6:Obtenir de I'aide et contacter Alienware. 100

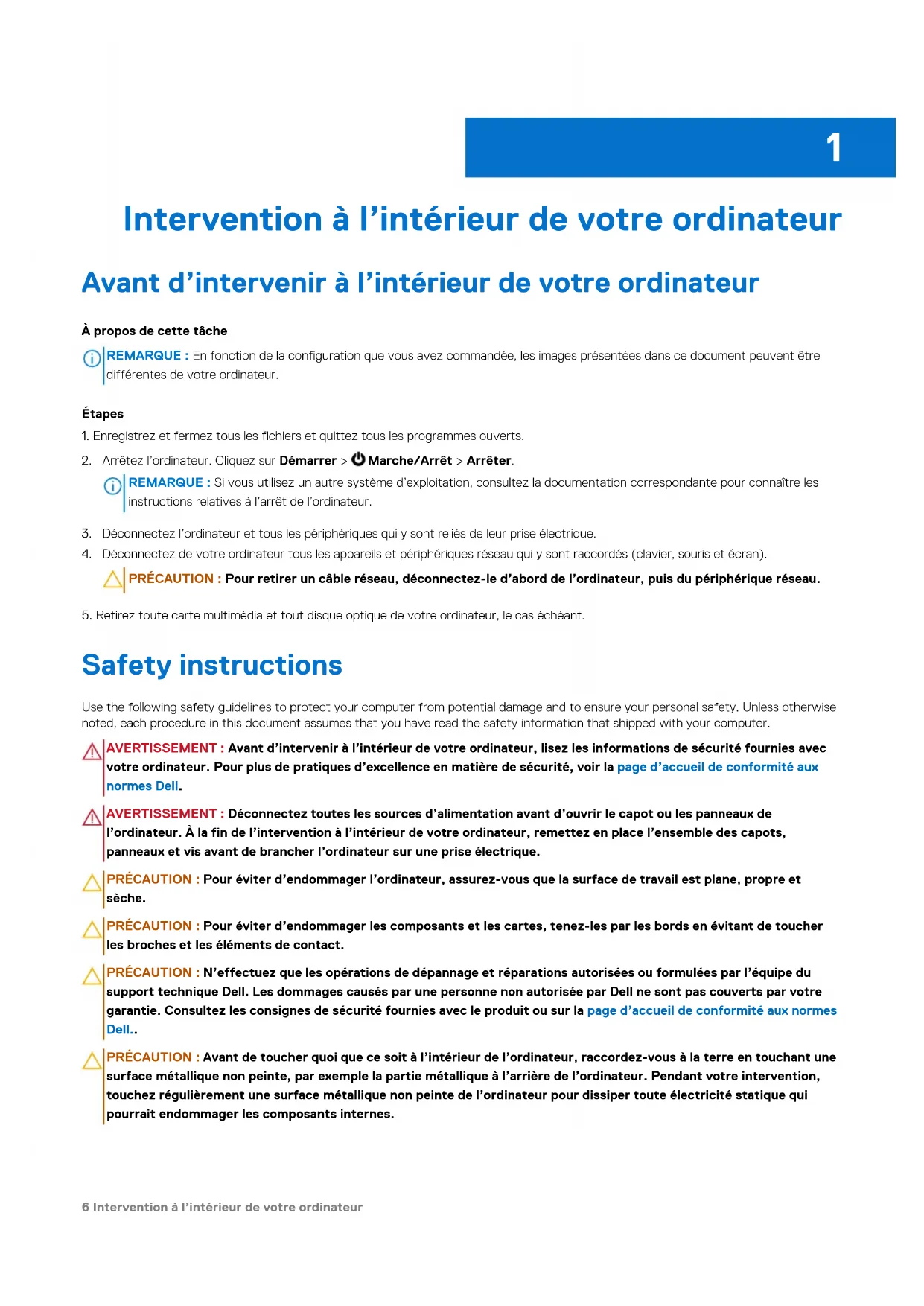

Intervention à l'intérieur de votre ordinateur

Avant d'intervenir à l'intérieur de votre ordinateur

A propos de cette tâche

i REMARQUE:En fonction de la configuration que you've commandee,les images presentees dans ce document peuvent etre differentes de�te ordinateur.

Étapes

1. Enregistrez et fermez tous les fichiers et quitterez tous les programmes ouverts.
2. Arrêtez l'ordinateur. Cliquez sur Demarrer > Marche/Arrêt > Arrêter.

i REMARQUE : Si vous utilisez un autre système d'exploitation, consultez la documentation correspondante pour connaître les instructions relatives à l'arrêt de l'ordinateur.

1. Déconnectez l'ordinateur et tous les péripériques qui y sont reliés de leur prise électrique.
2. Deconnectez de votre ordinateur tous les appareils et périphériques réseau qui y sont raccordés (clavier, souris et écran).

PRECAUTION: Pour retirer un cable reseau, deconnectez-le d'abord de l'ordinateur, puis du periphérique reseau.

1. Retirez toute carte multimédia et tout disque optique de votre ordinateur, le cas échéant.

Safety instructions

AVERTISSEMENT: Avant d'intervenir à l'intérieur de votre ordinateur, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité aux normes Dell.
AVERTISSEMENT: Déconnectez toutes les sources d'alimentation avant d'ouvrir le capot ou les panneaux de l'ordinateur. À la fin de l'intervention à l'intérieur de votre ordinateur, remettez en place l'ensemble des capots, panneaux et vis avant de brancher l'ordinateur sur une prise électrique.
PRECAUTION: Pour éviter d'endommager l'ordinateur, assurez-vous que la surface de travail est plane, propre et sèche.
PRECAUTION: Pour éviter d'endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact.
PRECAUTION : N'effectuez que les opérations de dépannage et réparations autorisées ou formulées par l'équipe du support technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou sur la page d'accueil de conformité aux normes Dell..
PRECAUTION: Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes.

PRECAUTION : Lorsque vous débranchez un cable, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le cable lui-même. Certains cables sont équipés de connecteurs à languettes de verrouillage ou à vis moletées que vous doivent libérer avant de débrancher le cable. Lorsque vous débranchez des cables, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lorsque vous connectez des cables, assurez-vous que le connecteur du cable est correctement orienté et aligné avec le port.

PRECAUTION: Appuyez pour ejecter toute carte insérée dans le lecteur de carte mémoire.

REMARQUe : La couleur de sua rte ordinateur et de ceraits composants peut differer de ceux ilustrés dans ce document.

Protection contre les décharges electrostatiques

Les décharges electrostatiques constituent une préoccupation majeure lorsque vous manipuez des composants électroniques, en particulier des composants sensibles tels que les cartes d'extension, les processeurs, les modules de mémoire et les cartes système. Une légère charge peut endommager les circuits d'une manière qui n'est pas toujours évidente, menant par exemple à des problèmes intermittents ou une durée de vie plus courte du produit. Alors que le secteur s'efforce de réduire les besoin en énergie et de renforcer la densité, la protection contre les décharges electrostatiques est une préoccupation croissant.

Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorenavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. Pour cette raison, certaines méthodes de manipulation de pieces approuvées précédément ne sont plus applicables.

Deux types de dommages liés aux décharges électrostatiques sont reconnus : les défaillances catastrophiques et les pannes intermittentes.

• Catastrophiques - Les défaillances catastrophiques représentent environ 20 % des pannes liées aux décharges electrostatiques. Les dommages provoquent un arrêt immédiat et compte des fonctionnalités de l'appareil. comme exemple de panne catastrophephique, on peut citer le cas d'un module de mémoire qui a reçu un choc statique et qui générite immediatement un symptôme de type « Pas de POST/Pas de video » et émet un code sonore indiquant une mémoire manquante ou non opérationnelle.
• Intermittentes - Les pannes intermittentes représentent environ 80% des pannes liées aux décharges électrostatiques. Le taux élevé de pannes intermittentes signifie que la plupart du temps, lorsque des dommages se produit, ils ne sont pas immédiatement reconnaissables. Le module de mémoire reçoit un choc statique dont la trace est faible et dont les dommages ne s'accompagnent d'aucun symptôme immédiat. La trace affaiblie peut prendre des semaines ou des mois à disparätre et, dans l'intervalle, peut entraîner une dégradation de l'intégrité de la mémoire, des erreurs intermittentes de mémoire, etc.

Les pannes intermittentes ou latentes (en quelque sorte les « blesses légers ») sont difficiles à détecter et à dépanner.

Procedez comme suit pour éviter tout dommage causé par les décharges electrostatiques :

• Portez un bracelet antistatique filaire correctement mis à la terre. Lesbracelets antistatiques sans fil n'offrent pas une protection adequate. Toucher le chassis avant de manipuler les pieces ne garantit pas une protection adequate contre les décharges electrostatiques sur les pieces presentant une sensibilité accrue aux dommages electrostatiques.
• Manipulez tous les composants sensibles dans une zone antistatique. Si possible, utilisez des tapis de sol et de plan de travail antistatiques.
  Lorsque you dablez un composant sensibie a l'electricite statique de son carton, ne le retirez pas de son emballage antistatique avant detre pret a Iinstaller dans voe Appeil. Avont de retirer I'emballage antistatique, utilisez le bracelet antistatique pour decharger I'electricite statique de voe corps.
  Avant de transporter un composant sensible à l'électricité statique, place-le dans un emballage ou une boîte antistatique.

Service Kit de terrain contre les décharges electrostatiques

Un Service Kit sur le terrain non surveilé est le plus souvent utilisé. Chaque Service Kit comprend trois composants principaux : un tapis antistatique, une dragonne et un fil de connexion.

PRECAUTION : Il est essentiel de tener les apparciels sensibles aux décharges electrostatiques à l'écart des pièces internes qui sont des isolants et souvent hautement chargés, telles que les boîtiers en plastique des dissipateurs de chaleur.

Environnement de travail

Avant de déployer le Service Kit ESD sur site, évaluer la situation chez le client. Par exemple, le déplolement du kit pour un environnement serveur est différent de celui d'un environnement de bureau ou portable. Les serveurs sont généralement installés dans un rack à l'intérieur d'un datacenter ; les ordinateurs de bureau ou portables sont généralement places sur des bureaux ou des armoires. Prévoyez toujours un grand espace de travail plat et ouvert, sans encombrement et suffisamment grand pour déployer le kit ESD avec un espace supplémentaire pour accueiller le type d'ordinateur à réparer. L'espace de travail doit également être exempt d'isolants susceptibles de provoquer un événement ESD. Sur la zone de travail, les isolants tels que le polystyrene expansé et autres plastiques doivent toujours être éloignés d'au moins 12 pouces ou 30 centimétres des pieces sensibles avant de manipuler physiquement tout composant de matériel.

Emballage résistant à l'électricité statique

Tous les apparciels sensibles aux decharges electrostatiques doivent etre expediés et reus dans un emballage antistatique. Les sacs metalliques blindes contre I'electricite statique sont preferables. Cependant, youveevez tousjournelpiece endomagee en utilisant me mme sac ESD et I'emballage dans lequel la nouvelle piece est arrivée. Le sac ESD doit etre plie et fermé avec du ruban adhesif et le meme materiau d'emballage en mousse doit etre utilise dans la boite d'origine dans laquelle la nouvelle piece est arrivée. Les apparciels sensibles aux decharges electrostatiques ne doivent etre retires de I'emballage que sur une surface de travail protégée contre les decharges electrostatiques, et les pieces ne doivent jamais etre placees sur le dessus du sac ESD, car seul l'intérieur du sac est protégé. Placez tous jours les pieces dans voire main, sur le tapis ESD, dans I'ordinateur ou dans un sac antistatique.

Composants d'un Service Kit de terrain contre les décharges electrostatiques

Les composants d'un Service Kit de terrain contre les décharges électrostatiques sont les suivants :

Tapis antistatique: ce tapis dissipatif vous permet de poser vos pieces lors des procedures d'entretien. Lorsque vous utilisez un tapis antistatique, votre bracelet antistatique doit être bien ajusté et le fil de connexion doit être raccordé au tapis et au matériel vierge de l'ordinateur sur lequel vous travailliez. Une fois le tapis déployé correctement, les pieces de rechange peuvent être retirées du sac ESD et placees directement sur le tapis. Les composants sensibles aux décharges electrostatiques sont protégés dans votre main, sur le tapis antistatique, dans l'ordinateur ou à l'intérieur d'un sac ESD.
- Bracelet antistatique et fil de liaison : ces deux éléments peuvent être directement connectés à votre poignet et au matériel vierge de l'équipment lorsque l'utilisation du tapis antistatique n'est pas requise. Dans le cas contraire, ils peuvent être connectés au tapis antistatique afin de protéger les composants qui sont temporairement placés sur ce dernier. La connexion physique du bracelet et du fil de connexion entre votre peu, le tapis ESD et le matériel est connue sous le nom de liaison. N'utilise que des Service Kits de terrain avec un bracelet antistatique, un tapis et un fil de connexion. N'utilise jamais debracelets sans fil. N'oulibiez pas que les fil internes d'un bracelet antistatique sont sujets à des dommages liés à l'usure normale et doivent être vérifiés régulierement avec un testeur de bracelet antistatique afin d'éviter les dommages accidentels du matériel liés à l'électricité statique. Il est recommendé de tester le bracelet et le fil de liaison au moins une fois par semaine.
- Testeur pour bracelet antistatique : les fils à l'intérieur du bracelet antistatique sont sujets à l'usure. Lorsque vous utilisez un kit non surveilé, il est recommendé de tester régulierement le bracelet avant chaque demande d'intervention et, au minimum, une fois parSEMaine. Un testeur de bracelet est la miseure methode pour effectuer ce test. Si vous ne disposez pas de votre propre testeur de bracelet, adressez-vous a toute bureau regional pour savoir s'il en possede un. Pour effectuer le test, branchez le fil de connexion du bracelet antistatique sur le testeur lorsque vous le portez au poignet et appuyez sur le bouton. Une LED verte s'allume si le test est réussi ; une LED rouge s'allume et une alarmé retentit si le test échoue.

REMARQUE : Il est conseilé de tousjus utilise la dragonne de mise à la terre ESD traditionnelle et le tapis de protection antistatique lors de l'entretien des produits Dell. De plus, il est essentiel de garder les pieces sensibles à I'ecart de toutes les pieces isolantes pendant I'entretien de I'ordinateur et d'utiliser des sacs antistatiques pour transporter les composants sensibles.

Transport des composants sensibles

Afin de garantir le transport sécurisé des composants sensibles à l'électricité statique (remplacement ou retard de pieces à Dell, par exemple), il est essentiel d'insérer ces derniers dans des sachets antistatiques.

Levage d'équipements

Respectez les consignes suivantes pour lever des équipements lourds :

PRECAUTION: Ne soulevez jamais de charges supérieures à 50 livres. Demandez de l'aide (ressources supplémentaires) ou utilisez un apparéil de levage mécanique.

1. Adoptez une posture stable. Gardez les pieds écarts pour vous équilibrer et tournez vos pointes de pied vers l'extérieur.
2. Contractez vos muscles abdominaux. Ils soutiennent libre colonne vertebrale lors du levage et compensent ainsi la force de la charge.
3. Soulevez en utilisant vos jambes, pas votre dos.
4. Portez la charge pres du corps. Plus elle est proche de toute colonne vertebrale, moins elle exerce de contraintes sur toute dos.
5. Maintenez votre dos en position verticale, que ce soit pour soulever ou déposer la charge. Ne reportez pas le poids de votre corps sur la charge. Ne tordez ni votre corps ni votre dos.
6. Suivez la même technique en sens inverse pour reposer la charge.

Après une intervention à l'intérieur de votre ordinateur

A propos de cette tâche

PRECAUTION : Laisser des vis mal installées à l'intérieur de votre ordinateur peut l'endommager gravement.

Étapes

1. Remettez en place toutes les vis et assurez-vous qu'elles sont toutes bien fixées à l'intérieur de l'ordinateur.
2. Branche les dispositifs externes, les peripériques et les cables que vous avez retirés avant d'intervenir sur votre ordinateur.
3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retired avant d'intervenir sur vos ordinateur.
4. Branchez l'ordinateur et tous les péripériques connectés à leurs prises électriques respectives.
5. AllumezVoteordinatour.

Retrait et installation de composants

i REMARQUE:En fonction de la configuration que you avez commande,les images presentes dans ce document peuvent etre differentes de voite ordinateur.

Outils recommends

Les procedures dans ce document peuvent nécessiter les outils suivants :

• Tournevis cruciforme n° 0
• Pointe en plastique

Listedesvis

i REMARGUE : Lors du retrait des vis d'un composant, il est recommandé de noter leur type et leur nombre, puis de les placer dans une boite. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés lors de la remise en place du composant.
i REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n'y restent pas collées lors de la remise en place du composant.
i REMARQUE : La couleur des vis peut varier en fonction de la configuration commande.

Tableau 1. Listedes vis

Composant Type de vis Quantité	Image de vis
Cache de fond M2.5x8 (vis imperdable) 2
Cache de fond M2.5x5 6
Disque SSD 2230 ou 2280 dans le logement SSD numéro 1 ou numéro 2	M2x3,5 2
Disque SSD 2230 dans le logement SSD numéro 3 ou numéro 4	M2x3,5 2
Support de la carte sans fil M2x3 2
Petit ventilateur M2x4 3
Cache d'E/S arrêté M2x3 3
Cache d'E/S arrêté M2,5x5 2

Tableau 1. Listedes vis (suite)

Composant Type de vis Quantité	Image de vis
Carte d'E/S M2x3 4
Batterie M2x3 4
Support du port de l'adaptateur secteur	M2x3 2
Charnières de l'assemblage d'écran	M2,5x5 8
Support du pavé tactile M2x2 4
Pavé tactile M2x2 4
Antenne M2x3 2
Carte contrôleur du clavier M2x2 2
Support Type-C M2x2,5 2
Carte système	M2x4M2x3	123
Carte système	M2x6 1
Dissipateur de chaleur supérieur M2	×3 4
Assemblage du dissipateur de chaleur	M2x4 (vis imperdable) 8
Carte audio M2x3 2
Carte USB C	M2x4 3
Support du bouton d'alimentation	M2x3 2
Ventilateur droit	M2x4 1
Ventilateur gauche 1	M2x4	1
Ventilateur gauche 2	M2x4	1

Principaux composants du système Alienware m18 R1

L'imague suivante illustre les principaux composants de l'ordinateur Alienware m18 R1.

1. Cache des ports d'E/S arrête
2. Cache de fond
3. Poignée en caoutchouc
   4.Carte USB C
4. Modules de mémoire
5. Carted'E/S
6. Assemblage du ventilateur et du dissipateur de chaleur
7. Carte système
8. Haut-parleurs
9. Logement du pavé tactile
10. Pavé tactile
11. Dissipateur de chaleur supérieur
12. Support d'antenne
13. Assemblage d'écran
14. Carte audio
15. Batterie
16. Disque SSD M.2 2280
17. Disque SSD M.2 2230
18. Carte sans fil
19. Carte contrôleur du clavier
20. Petit ventilateur

i REMARQUE : Les ordinateurs livres avec une carte graphique NVIDIA GeForce RTX 4080/4090 disposent de deux logements de disque SSD M.2 2230 et de deux logements de disque SSD M.2 2280, tandis que les ordinateurs livres avec une carte graphique NVIDIA GeForce RTX 4050/4060/4070 ne disposent que de deux logements de disque SSD M.2 2280.
i REMARQUE : Dell fournit la liste des composants et leurs numeros de referece pour la configuration syste d'origine achetee. Ces pieces sont disponibles en fonction des garanties achetees par le client. Contactez notre agent commercial Dell pour connaître les options d'achat.

Cache de fond

Retrait du cache de fond

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

A propos de cette tâche

Les images suivantes indiquent l'emplacement du cache de fond et representent la procEDURE de retrait.

6x

M2.5x5

2x

M2.5x8

Étapes

1. Retirez les six vis (M2,5 x 5) qui fixent le cache de fond à l'assemblage du repose-mains et du clavier.
2. Desserrez les deux vis imperdables (M2,5 x 8) qui fixent le cache de fond à l'assemblage du repose-poignets et du clavier.
3. Faites levier sur le cache de fond à partir du coin inférieur gauche, puis sur les côtes pour ouvrir le cache de fond.
4. Faites glisser et souveze le cache de fond pour le dégager de l'assemblage du repose-poignets et du clavier.

Installation du cache de fond

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'executer la procEDURE d'installation.

A propos de cette tâche

Les images suivantes indiquent l'emplacement du cache de fond et representent la procEDURE d'installation.

6x
M2.5x5

2x

M2.5x8

Étapes

1. Faites glisser les encoches situées sur la partie supérieure du cache de fond sous le cache d'E/S arrêté, puis enclenchez le cache de fond sur l'assemblage du repose-poignets et du clavier.
2. Serrez les deux vis imperdables (M2,5 X 8) sur le cache de fond qui fixent celui-ci à l'assemblage du repose-poignets et du clavier.
3. Remettez en place les six vis (M2,5× 5) qui fixent le cache de fond a l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votre ordinateur.

Disque SSD

Retrait du disque SSD M.2 2230 du logement 3 ou 4

Prépréquis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230 installed dans le logement numero 3 et numero 4, et representant la procedure de retrait.

REMARQUE : Les ordinateurs livres avec une carte graphique NVIDIA GeForce RTX 4080/4090 disposent de deux logements de disque SSD M.2 2230 et de deux logements de disque SSD M.2 2280, tandis que les ordinateurs livres avec une carte graphique NVIDIA GeForce RTX 4050/4060/4070 ne disposent que de deux logements de disque SSD M.2 2280.

2x M2x3.5

Étapes

1. Retirez les deux vis (M2x3.5) qui fixent la protection thermique du disque M.2 2230 à l'assemblage du repose-poignets et du clavier.
2. Soulevez la protection thermique du disque M.2 2230 pour la retirer du disque SSD.
3. Faites glisser le disque SSD M.2 2230 pour le retarder de son logement SSD.

Installation du disque SSD M.2 2230 dans le logement 3 ou 4

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

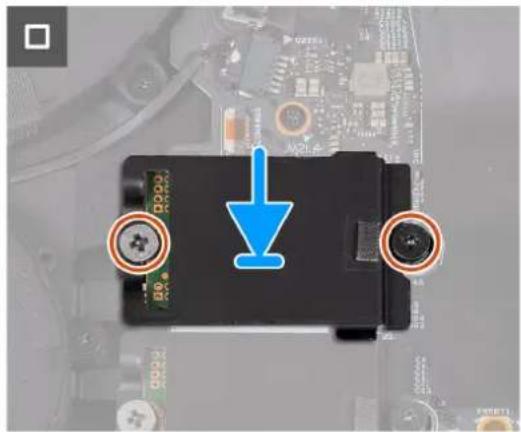

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230 instalé dans le logement numero 3 et numero 4, et représentant la procédure de retrait.

2x M2x3.5

Étapes

1. Alignez l'encote du disque SSD M.2 2230 avec la languette du logement de carte M.2 sur la carte système.
2. Faites glisser le disque SSD M.2 2230 dans le logement de carte M.2 situé sur la carte système.
3. Alignez et placez la protection thermique du disque SSD sur celui-ci.
4. Alignez le trou de vis de la protection thermique du disque SSD avec celui du disque SSD et de l'assemblage du repose-poignets et du clavier.
5. Replacez les deux vis (M2x3.5) qui fixent la protection thermique du disque M.2 2230 à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votes ordinateur.

Retrait du disque SSD M.2 2280 des logements numero 1 et numero 2

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

REMARQue : Cte t procedre ne s'applique qu'aux ordinateurs livres avec un disque SSD M.2 2280 installe dans le logement M.2
numero 1 (SSD1) et dans le logement M.2 numero 2 (SSD2).

REMARQue : La carte M.2 installee dans le logement M.2 numero 1 (SSD1) et dans le logement M.2 numero 2 (SSD2) depend de la configuration commande. Configurations de cartes prises en charge :

Disque SSD M.2 2230
Disque SSD M.2 2280

Les images suivantes indiquent l'emplacement du disque SSD M.2 2280 dans les logements numero 1 et numero 2, et representant la procEDURE de retrait.

2x M2x3.5

Étapes

1. Retirez les deux vis (M2x3.5) qui fixent la protection thermique du disque M.2 2280 à l'assemblage du repose-poignets et du clavier.
2. Soulevez la protection thermique du disque M.2 2280 pour la retarder du disque SSD.
3. Faites glisser le disque SSD M.2 2280 pour le retarder de son logement SSD.

Installation du disque SSD M.2 2280 dans les logements numéro 1 et numéro 2

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

REMARQUE: Si vous mettez à niveau le disque SSD, assurez-vous d'acheter une vis de montage M3x2,5 avec le disque SSD pour une installation réussie.

À propos de cette tâche

REMARQUE: Cette procedure s'applique si vous installez un disque SSD M.2 2280 dans le logement M.2 numero 1 (SSD1) et le logement M.2 numero 2 (SSD2).

REMARQUE: Configurations de cartes prises en charge pour le logement M.2 numéro 1 (SSD1) et le logement M.2 numéro 2 (SSD2):

Disque SSD M.2 2230
Disque SSD M.2 2280

Les images suivantes indiquent l'emplacement du disque SSD M.2 2280 dans les logements numero 1 et numero 2, et representant la procEDURE d'installation.

2x M2x3.5

Étapes

1. Alignez l'encote du disque SSD M.2 2280 avec la languette du logement de carte M.2 sur la carte système.
2. Inclinez le disque SSD M.2 2280 et inserez-le dans le logement de carte M.2 situé sur la carte système.
3. Faites glisser la languette de la protection thermique du disque M.2 2280 dans le logement de carte M.2, puis alignez les trous de vis de la protection thermique avec ceux de l'assemblage du repose-poignets et du clavier.
4. Replacez les deux vis (M2x3,5) qui fixent la protection thermique du disque M.2 2280 à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1.Installez le cache de fond.
2. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votre ordinateur.

Procedure à suivre pour déplacer le support de vis dans les logements de disque SSD numéro 1 et numéro 2

À propos de cette tâche

Cet ordinateur prend en charge deux formats de disque SSD dans les logements SSD numero 1 et numero 2 :

M.2 2230
M.2 2 280

Étapes

1. Retiree le support de vis de l'assemblage du repose-poignets et du clavier.
2. Faites glisser le support de vis dans l'autre logement de support de vis de l'assemblage du repose-poignets et du clavier

1. Pour installer un disque SSD M.2 2230 dans le logement SSD numero 1 et le logement SSD numero 2, reportez-vous à la section Installation du disque SSD M.2 2230 dans le logement SSD numero 3 ou numero 4.
2. Pour installer un disque SSD M.2 2280 dans le logement SSD numero 1 et le logement SSD numero 2, reportez-vous à la section Installation du disque M.2 SSD 2280 dans le logement SSD numero 1 et le logement SSD numero 2.

Mémoire

Retrait du module de mémoire

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

A propos de cette tâche

REMARQUE : Vous pouvez installer jusqu'à deux modules de mémoire sur cet ordinateur.

Le ou les images suivantes indiquent l'emplacement du module de mémoire et fournissant une représentation visuelle de la procédure de retrait.

Étapes

1. Soulevez le Mylar pour acceder à la mémoire.
2. Du bout des doigs, écartez délicament les attaches de fixation situées de chaque côté de l'emplacement de module de mémoire, jusqu'à ce que ce dernier s'éjecte.
3. Faites glisser et retirez le module de mémoire de son emplacement.

PRECAUTION : Pour éviter d'endommager le module de mémoire, tenez-le par les bords. Ne touche pas les

composants ni les contacts métalliques du module de mémoire, car une décharge electrostatique peut gravement

endommager les composants. Pour en savoir plus sur la protection contre les décharges electrostatiques, cliquez ici.

i REMARQUE: Repetez les etapes pour retirer tout autre module de memoire installe sur voite ordinateur.
i REMARGUE : Notez le logement et l'orientation de la barrette de mémoire afin de la remettre en place dans le bon logement.
i REMARQUE : Si vous avez des dificultés à le retirer, déplacez-le doucement d'avant en arrriere pour le dégager de son emplacement.

Installation du module de mémoire

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tache

i REMARQUE: Jusqu'aux modules de memoire peuvent etre installes sur cet ordinateur.

Le ou les images suivantes indiquent l'emplacement du module de mémoire et fournissant une représentation visuelle de la procédure d'installation.

Étapes

1. Soulevez le Mylar pour acceder au logement de la mémoire.
2. Alignez l'encote de la mémoire avec la languette située sur le logement de la mémoire.

PRECAUTION: Pour éviter d'endommager le module de mémoire, tenez-le par les bords. Ne touche pas les composants ni les contacts métalliques du module de mémoire, car une décharge electrostatique peut gravement endommager les composants. Pour en savoir plus sur la protection contre les décharges electrostatiques, cliquez ici.

1. Faites glisser fermement le module de mémoire dans son logement en l'inclinant.

2. Enonceze le module de mémoire jusqu'à ce qu'il s'échéncé.

REMARQUÉ : Répétez les étapes pour installer tout autre module de mémoire sur votre ordinateur.

REMARQUE : Les clips de fixation reviennent en position de verrouillage. Si vous n'entendez pas de déclic, retirez le module mémoire et réinstallé-le.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procEDURE decrite dans la section après une intervention à l'intérieur de votre ordinateur.

Cartesansfil

Retrait de la carte sans fil

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

A propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte sans fil et fournissent une representation visuelle de la procEDURE de retrait.

2x M2x3

Étapes

1. Retirez les deux vis (M2x3) qui fixent la protection thermique de la carte sans fil à cette dernière et à l'assemblage du repose-poignets et du clavier.
2. Faites glisser et soulevez la protection thermique de la carte sans fil.
3. Déconnectez de la carte sans fil les câbles des antennes.
4. Faites glisser et soulevez la carte sans fil pour la retarder de son logement.

Installation de la carte sans fil

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte sans fil et fournissent une representation visuelle de la procedure d'installation.

2x
M2x3

Étapes

1. Connectez les cables des antennes à la carte sans fil.

REMARQUE: Le tableau suivant décrit les couleurs des cables des antennes correspondant à la carte sans fil prise en charge par voiture ordinateur.

Tableau 2. Code couleur des cables des antennes

Connecteurs sur la carte sans fil	Couleur des câbles de l'antenne	Marquage sérigraphie
Principal Blanc PRINCIPAL ▲ (triangle blanc)
Auxiliaire Noir AUX ▲ (triangle noir)

1. Alignez l'encôche de la carte sans fil avec la languette de son logement, puis insérez la carte sans fil dans son logement.
2. Placez la protection thermique de la carte sans fil sur cette derniere.
3. Alignez le trou de vis de la protection thermique de la carte sans fil avec celui de la carte sans fil et de l'assemblage du repose-poignets et du clavier.
4. Remettez en place les deux vis (M2 x 3) qui fixent la protection thermique de la carte sans fil à cette dernière et à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1.Installez le cache de fond.
2. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votre ordinateur.

Ventilateur

Retrait du petit ventilateur

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

A propos de cette tâche

Les images suivantes indiquent l'emplacement du petit ventilateur et montrent la procEDURE de retrait.

Étapes

1. Deconnectez de la carte système le cable du ventilateur.
2. Retirez les trois vis (M2 x 4) qui fixent le ventilateur à l'assemblage du repose-poignets et du clavier.
3. Soulevez le ventilateur pour le retarder de la carte système.

Installation du petit ventilateur

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

Les images suivantes indiquent l'emplacement du cache d'E/S arriere et fournissant une representation visuelle de la procEDURE d'installation.

Étapes

1. Alignez les vis de la carte système avec les trous de vis situés sur le ventilateur.
2. Remettez en place les trois vis (M2× 4) qui fixent le ventilateur a l'assemblage du repose-poignets et du clavier.
3. Connectez le cable du ventilateur à la carte système.

Étapes suivantes

1. Installes le cache de fond.
2. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votes ordinateur.

Cache des ports d'E/S arrêté

Retrait du cache d'E/S arrêté

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

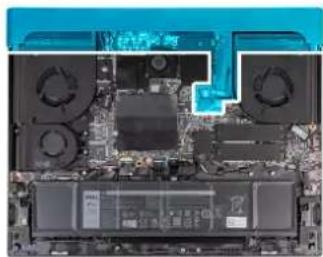

Les images suivantes indiquent l'emplacement du cache d'E/S arriere et montrent la procedure de retrait.

2x
M2.5x5

3x
M2x3

Étapes

1. Retirez les deux vis (M2,5x5) qui fixent le cache d'E/S arrirée à l'assemblage du repose-poignets et du clavier.
2. Déconnectez le cable d'éclairage Tron de la carte système.
3. Retirez les trois vis (M2x3) qui fixent le cache d'E/S arrriere à l'assemblage du repose-poignets et du clavier.

REMARQUE : Pour éviter d'endommager l'ordinateur, assurez-vous que le cable d'éclairage Tron est déconnecté de la carte système avant desteroler le cache d'E/S arriere.

1. Saisissez fermement des deux mains les cots de l'ordinateur, puis poussez le cache d'E/S arriere vers l'extérieur avec les pouces pour le libérer de l'assemblage du repose-poignets et du clavier.
2. Retirez le cache d'E/S arrriere de l'assemblage du repose-poignets et du clavier.

Installation du cache d'E/S arrêté

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement du cache d'E/S arriere et fournissant une representation visuelle de la procEDURE d'installation.

2x
M2.5x5

3x
M2x3

Étapes

1. Faites glisser le cache d'E/S arriere dans le bon sens dans l'assemblage du repose-poignets et du clavier, puis enclenchez-le.

REMARQue : Pour eviter d'endommager voire ordinateur, assurez-vous que le cable d'éclairage Tron ne soit pas coince avant d'enclencher le cache d'E/S arriere en place.

1. Replacez les trois vis (M2x3) qui fixent le cache d'E/S arrriere à l'assemblage du repose-poignets et du clavier.
2. Connectez le cable d'éclairage Tron à la carte système.
3. Remettez en place les deux vis (M2,5x5) qui fixent le cache d'E/S arrriere à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1.Installez le cache de fond.
2. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votre ordinateur.

WLAN board

Retrait de la carte d'E/S

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

2. Retirez le cache de fond.

3. Retirez la batterie.

4. Retirez la carte sans fil.
5. Retirez le disque SSD 2230 des logements numero 3 et numero 4.
6. Retirez le disque SSD M.2 2280 ou le disque SSD M.2 2230 du logement numero 1 ou numero 2, selon votre configuration.
7. Retirez le petit ventilateur.
8. Retirez le dissipateur de chaleur supérieur.
9. Retirez le cache d'E/S arrêté.
10. Suivez la procEDURE de l'etape 1 à l'etape 16 de la section Retrait de la carte système.

REMARQue : La carte syste me peut etre installee et retiree avec le dissipateur de chaleur. Cela simplifie la procedure d'installation et de retrait tout en evitant de deteterier l'adherence thermique entre la carte syste et le dissipateur de chaleur.

À propos de cette tâche

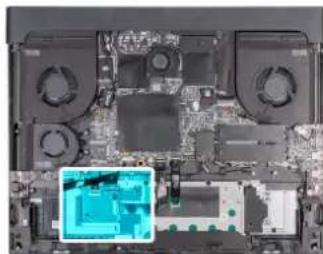

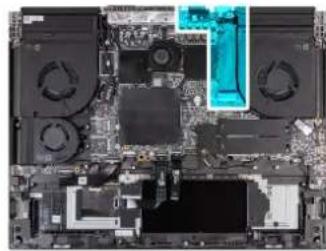

Les images suivantes indiquent l'emplacement de la carte d'E/S et fournissent une representation visuelle de la procEDURE de retrait.

Étapes

1. Decollez le ruban adhesif qui fixe la carte d'E/S à l'assemblage du repose-poignets et du clavier.
2. Ouvrez le loquet et déconnectez de l'assemblage du repose-poignets et du clavier le cable de la carte d'E/S.
3. Ouvrez le loquet et déconnectez de l'assemblage du repose-poignets et du clavier le cable du bouton d'alimentation.
4. Retirez les quatre vis (M2x3) qui fixent la carte d'E/S à l'assemblage repose-poignets et clavier.
5. Soulevez la carte d'E/S et retirez-la de l'assemblage du repose-poignets et du clavier.

Installation de la carte d'E/S

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte d'E/S et fournissent une representation visuelle de la procedure d'installation.

Étapes

1. Alignez les trous de vis de la carte d'E/S avec ceux de l'assemblage repose-poignets et clavier.
2. Remettez en place les quatre vis (M2x3) qui fixent la carte d'E/S à l'assemblage du repose-poignets et du clavier.
3. Connectez le cable de la carte d'E/S à l'assemblage du repose-poignets et du clavier, puis collez le ruban adhésif pour fixer le cable de la carte d'E/S.
4. Connectez le cable du bouton d'alimentation et fermez le loquet pour fixer le cable.

Étapes suivantes

1. Suivez la procEDURE de l'etape 5 à l'etape 10 de la section Installation de la carte système.

REMARQUE : La carte système peut être installée et retiree avec l'assemblage du dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détiériorer l'adherence thermique entre la carte système et le dissipateur de chaleur.

1. Installez le disque SSD M.2 2230 dans les logements numero 3 et numero 4.
2. Installé le disque SSD M.2 2280 ou le disque SSD M.2 2230 dans le logement numéro 1 ou numéro 2, selon votre configuration.
   4.Installez le cache d'E/S arrriere.
3. Installez le dissipateur de chaleur supérieur.
4. Installez le petit ventilateur.
5. Installez la carte sans fil.
6. Installez la batterie.
7. Installez le cache de fond.
8. Suivez la procedure décrite dans la section après une intervention à l'intérieur de votre ordinateur.

Batterie

Précautions relatives à la batterie lithium-ion rechargeable

PRECAUTION :

• Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables.

• Déchargez complètement la batterie avant de la retireur. Débranchez l'adaptateur secteur de l'ordinateur et faites fonctionner l'ordinateur uniquement sur batterie : la batterie est complètement déchargeé lorsque l'ordinateur ne s'allume plus quand vous appuyez sur le bouton d'alimentation.
  La batterie ne doit pas etre ecrasée, abimee, transpercee avec des objets étrangers ou laissee tober.
  N'expose pas la batterie a des températures elevées. Ne désassemblez pas les modules de batterie et les cellules.

• N'appuyez pas sur la batterie.

• Ne pliez pas la batterie.

N'utilise pas d'outils, quels qu'ils soient, pour faire levier sur la batterie.

• Pendant la maintenance de ce produit, assurez-vous qu'aucune vis n'est perdue ou mal place, afin d'eviter toute perforation ou tout dommage accidentel de la batterie et d'autres composants de l'ordinateur.
• Si la batterie reste coincée dans votre ordinateur à la suite d'un gonflement, n'essayez pas de la libérer. En effet, perforer, plier ou écraser une batterie lithium-ion rechargeable peut être dangereux. Dans ce cas, contactez le support technique Dell pour obtenir de l'aide. Reportez-vous à la section Contacter le support technique sur le site de support Dell.
• Achetez toujours des batteries authentiques sur le site Dell ou auprès de revendeurs ou partenaires Dell agreés.
• Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. Pour obtenir des instructions sur la manipulation et le remplacement des batteries lithium-ion rechargeables gonflées, consultez la section Manipulation des batteries lithium-ion rechargeables gonflées.

Retrait de la batterie

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

REMARQUE : La conception de l'ordinaire ne requiert aucune pile bouton pour l'horloge temps reel RTC. Àpès un incident de maintenance impliquant la déconnexion de la batterie de l'ordinaire, ou lorsque la batterie de l'ordinaire est complètement déchargeé, ou lorsque l'ordinaire est remonté et mis sous tension, un cycle de réinitialisation de l'horloge temps reel (RTC) est exécuté. Lors d'un cycle de réinitialisation de l'horloge temps reel, l'ordinaire s'allume et s'éteint trois fois. Un message d'erreur

« configuration non valide » s'affiche, vous invitant à entrer dans le BIOS et à configurer la date et l'heure. L'ordinateur fonctionne de nouveau normalement après la définition de la date et l'heure.

REMARQUE: Le retrait de la batterie entraine la réinitialisation des paramètres du programme de configuration du BIOS sur les valeurs par défaut. Avant desterolir la batterie, il est recommandé de noter les paramètres du programme de configuration du BIOS.

Les images suivantes indiquent l'emplacement de la batterie et representant la procEDURE de retrait.

Étapes

1. Decollez le ruban adhesif qui fixe le cable de la batterie à la batterie.
2. Déconnectez de la carte système le cable de la batterie.

REMARGUE : Les etapes 1 et 2 s'appliquent uniquement si le cable de la batterie n'a pas ete precedemment debranché.

1. Retirez les quatre vis (M2x3) qui fixent la batterie à l'assemblage du repose-poignets et du clavier.
2. Soulevez la batterie et retirez-la de l'assemblage du repose-poignets et du clavier.

Installation de la batterie

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'executer la procEDURE d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la batterie et representent la procEDURE d'installation.

4x
M2x3

Étapes

1. À l'aide des embouts d'alignement, place la batterie sur l'assemblage du repose-poignets et du clavier.
2. Alignez les trous de vis de la batterie avec ceux de l'assemblage du repose-poignets et du clavier.
3. Remettez en place les quatre vis (M2x3) qui fixent la batterie à l'assemblage du repose-poignets et du clavier.
4. Connectez le cable de la batterie à la carte système.
5. Collez le ruban adhesif qui fixe le cable de la batterie à cette dernière.

Étapes suivantes

1.Installez le cache de fond.
2. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votes ordinateur.

Haut-parleurs

Retrait des haut-parleurs

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

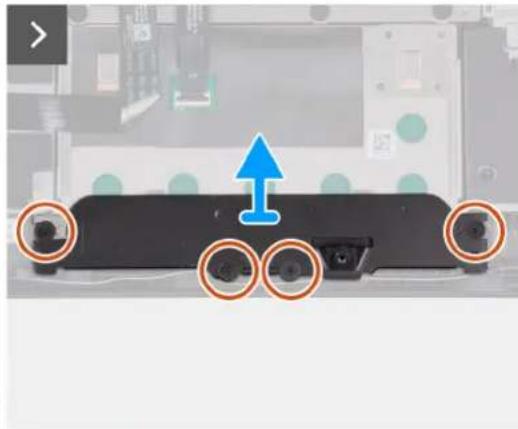

Les images suivantes indiquent l'emplacement des haut-parleurs et representent la procedure de retrait.

Étapes

1. Déconnectez le cable des haut-parleurs de la carte audio.
2. Retirez le cable des haut-parleurs des guides de routage situés sur l'assemblage du repose-poignets et du clavier.
3. Soulevez les haut-parleurs gauche et croit ainsi que leur cable et retirez-les de l'assemblage du repose-poignets et du clavier.

Installation des haut-parleurs

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

Les images suivantes indiquent l'emplacement des haut-parleurs et representent la procEDURE d'installation.

Étapes

1. A l'aide des embouts d'alignement, placez les haut-parleurs gauche et croit dans leurs logements sur l'assemblage du repose-poignets et du clavier.

i REMARQUE : Assurez-vous que les embouts d'alignement sont filetes à travers les oeillets en caoutchouc situés sur le hautparleur.

1. Faites passer le cable des haut-parleurs par les guides de routage situés sur l'assemblage du repose-poignets et du clavier.
2. Connectez le cable des haut-parleurs à la carte audio.

Étapes suivantes

1. Installes le cache de fond.
2. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votes ordinateur.

Port de l'adaptateur d'alimentation

Retrait du port de l'adaptateur secteur

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez le cache de fond.
3. Retirez le cache d'E/S arrriere.
4. Retirez le dissipateur de chaleur supérieur.

À propos de cette tâche

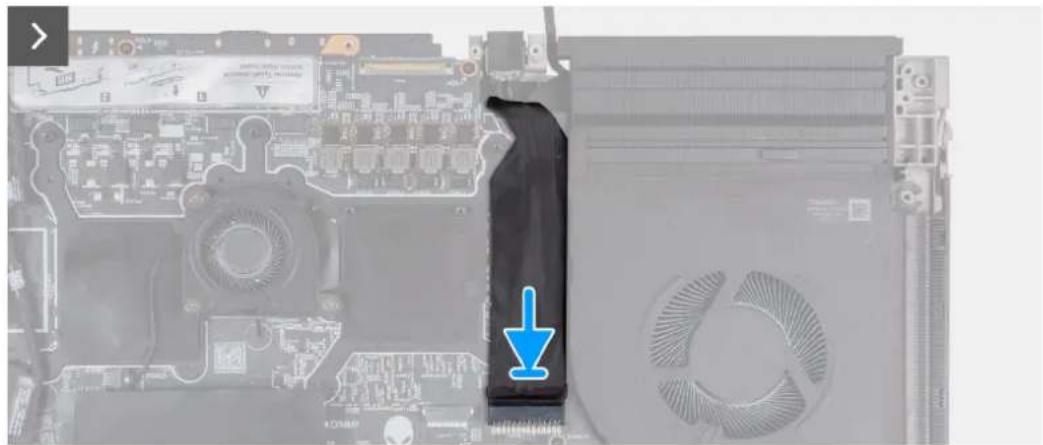

Les images suivantes indiquent l'emplacement du port de l'adaptateur secteur et representent la procedure de retrait.

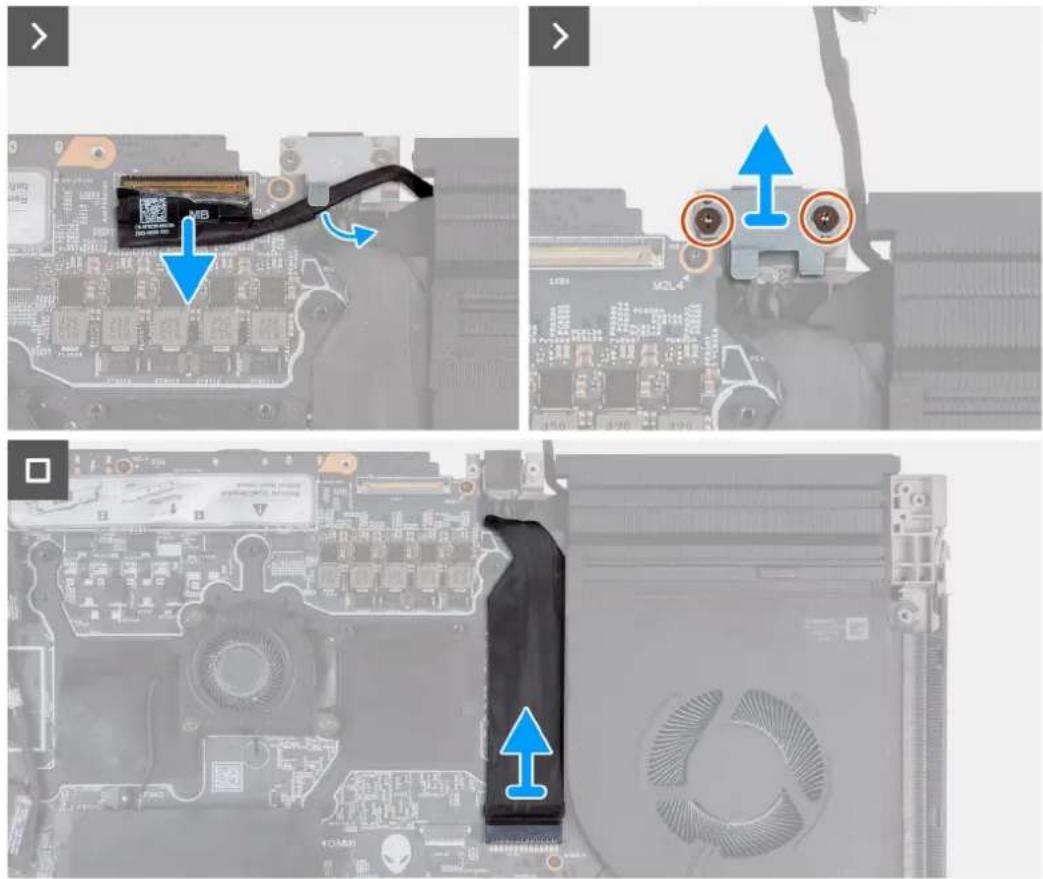

Étapes

1. Decollez le ruban adhesif qui fixe le loquet du connecteur du cable de I'ecran à la carte système.
2. Ouvrez le loquet et déconnectez de la carte système le cable de l'écran.
3. Decollez le cable d'écran de la carte système, puis retirez-le de son logement situé sur l'assemblage du repose-poignets et du clavier.
4. Retirez les deux vis (M2x3) qui fixent le support du port de l'adaptateur d'alimentation à l'assemblage du repose-poignets et du clavier.
5. Soulevez le support du port de l'adaptateur d'alimentation pour le dégager de l'assemblage repose-poignets et clavier.
6. Déconnectez le cable du port de l'adaptateur secteur de la carte système.
7. Decollez le cable du port de l'adaptateur d'alimentation de la carte système.

Installation du port de l'adaptateur secteur

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

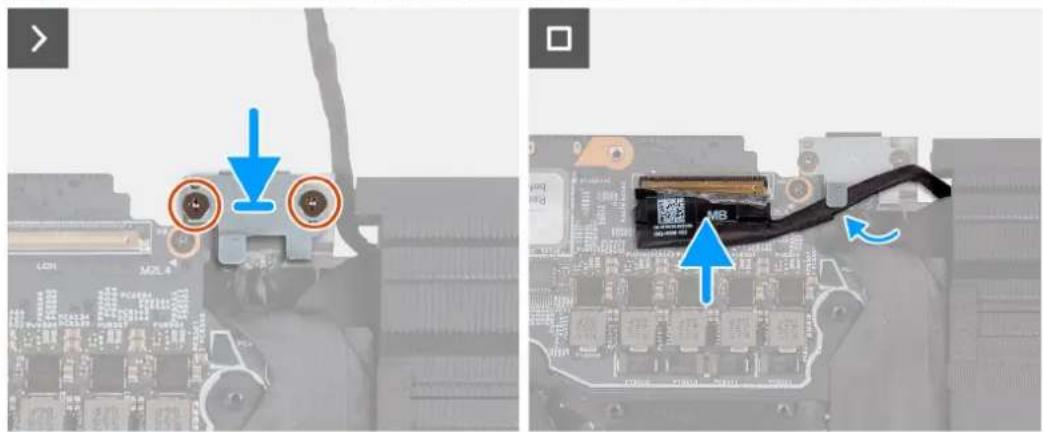

Les images suivantes indiquent l'emplacement du port de I'adaptateur secteur et representent la procedure d'installation.

Étapes

1. Faites glisser le port de l'adaptateur secteur dans le logement sur l'assemblage du reponse-poignets et du clavier, et collez le cable du port de l'adaptateur secteur sur la carte système.
2. Connectez le cable du port de l'adaptateur secteur à la carte système.
3. Soulevez le support du port de l'adaptateur secteur pour le dégager de ce port.
4. Alignez les trous de vis du support de l'adaptateur secteur avec ceux de l'assemblage du repose-poignets et du clavier.
5. Remettez en place les deux vis (M2 x 3) qui fixent le support du port de l'adaptateur secteur à l'assemblage du repose-poignets et du clavier.
6. Achemine zle cable de l'ecran dans les quides d'acheminement via le logement sur I'assemblage du repose-poignets et du clavier.
7. Fixez le cable de I'ecran à la carte système.
8. Connectez le cable de I'ecran à la carte système, puis fermez le loquet pour fixer le cable.
9. Collez le ruban adhesif qui fixe le loquet du connecteur du cable d'affichage sur la carte système.

Étapes suivantes

1. Installez le dissipateur de chaleur supérieur.
2. Installéz le cache d'E/S arrêté.
3. Installez le cache de fond.
4. Suivez la procedure decrite dans la section après une intervention à l'intérieur de votre ordinateur.

Pavé tactile

Retrait du pavé tactile

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.
4. Retirez les haut-parleurs.

À propos de cette tâche

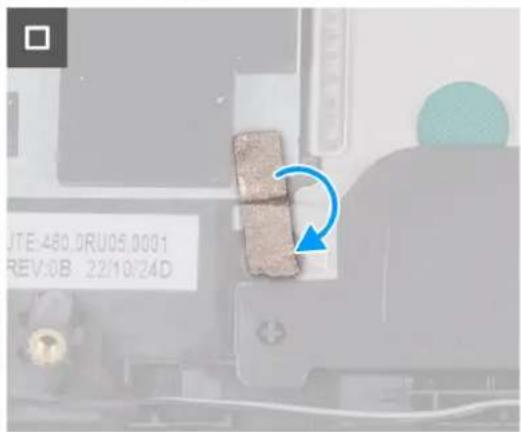

Les figures suivantes indiquent l'emplacement du pavé tactile et représentent la procédure de retrait.

8x
M2x2

Étapes

1. Decollez le ruban adhésiF de la vis du support du pavé tactile.
2. Retirez les quatre vis (M2x2) qui fixent le support du pavé tactile à l'assemblage repose-poignets et clavier.

3. Soulevez le support du pavé tactile pour le dégager de l'assemblage du repose-poignets et du clavier.

4. Ouvrez le loquet et débranchez le cable du pavé tactile de ce dernier.

5. Ouvrez le loquet et debranchez le cable de la carte de contrôleur du clavier pour acceder a la vis du pavé tactile.
6. Retirez les quatre vis (M2x2) qui fixent le pavé tactile à l'ensemble repose-mains et clavier.
7. Ouvrez I'ecran et soulevez le pavé tactile pour le dégager de l'assemblage du repose-poignets et du clavier.

Installation du pavé tactile

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

À propos de cette tâche

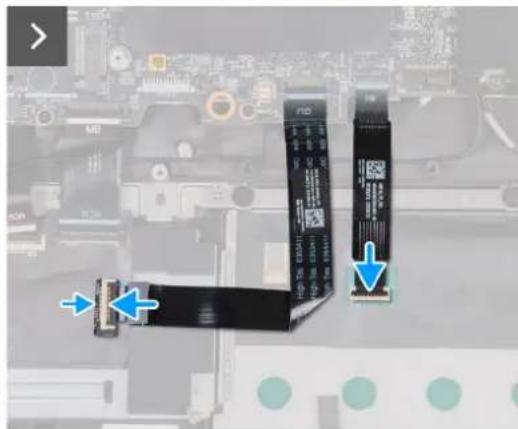

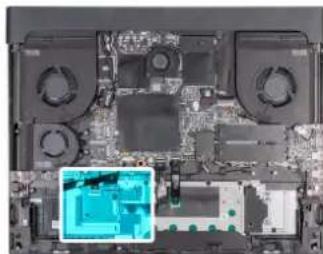

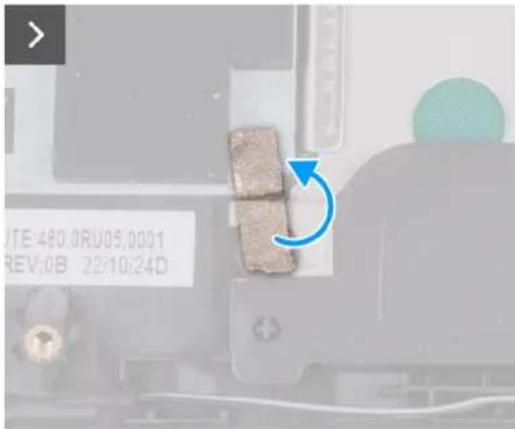

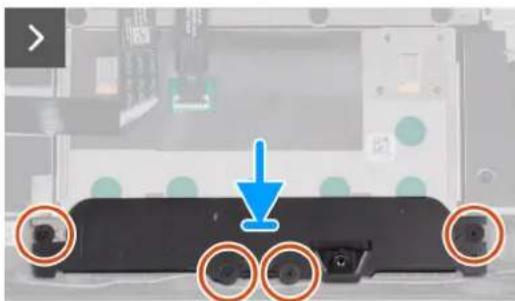

Les images suivantes indiquent l'emplacement du pavé tactile et représentent la procédure d'installation.

8x
M2x2

Étapes

1. Alignez et placez le pavé tactile dans le logement situé sur l'assemblage du repose-poignets et du clavier.
2. Retournez l'ordinateur et ouvrez l'écran pour vous assurer que le pavé tactile est aligné sur chaque côte.

REMARQUE : L'imagé ci-dessous montre l'alignement correct du pavé tactile pour votre ordinateur.

1. Rabattez I'ecran, puis returnez I'ordinateur.
2. Remettez en place les quatre vis (M2x2) qui fixent le pavé tactile à l'ensemble repose-mains et clavier.
3. Connectez le cable de la carte de contrôleur du clavier à la carte système et fermez le loquet pour fixer le cable.
4. Connectez le cable du pavé tactile à la carte système, puis fermez le loquet pour fixer le cable.
5. Faites glisser et placez le support du pavé tactile dans les logements de l'assemblage du repose-poignets et du clavier.
6. Remettez en place les quatre vis (M2x2) qui fixent le support du pavé tactile à l'assemblage repose-poignets et clavier.
7. Collez le ruban adhésif sur la vis du support du pavé tactile.

Étapes suivantes

1. Installez les haut-parleurs.
   2.Installez le cache d'E/S arrriere.
2. Installes le cache de fond.
3. Suivez la procEDURE décrite dans la section après une intervention à l'intérieur de votre ordinateur.

Antennes

Removing the antennas

Prérequis

À propos de cette tâche

À propos de cette tâche

A propos de cette tâche

A propos de cette tâche

Dissipateur de chaleur supérieur

Retrait du dissipateur de chaleur supérieur

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le cache d'E/S arrriere.

A propos de cette tâche

PRECAUTION: Le dissipateur de chaleur se met à chauffer au cours d'un fonctionnement normal. Laissez-le refroidir avant de le manipuler.

i REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touche pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigs peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.
i REMARQUE : Seuls les ordinateurs livres avec une carte graphique NVIDIA GeForce RTX 4080/4090 disposent du dissipateur de chaleur supérieur.

Les images suivantes indiquent l'emplacement du dissipateur de chaleur supérieur et fournissant une representation visuelle de la procEDURE de retrait.

4x M2x3

Étapes

1. Retirez les quatre vis (M2 x 3) qui fixent l'assemblage du dissipateur de chaleur à la carte système.
2. Soulevez le dissipateur de chaleur supérieur pour le retarder de la carte système.

Installation du dissipateur de chaleur supérieur

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

Les images suivantes indiquent l'emplacement du dissipateur de chaleur supérieur et fournissent une representation visuelle de la procEDURE d'installation.

4x
M2x3

Étapes

1. Placez le dissipateur de chaleur supérieur sur la carte système.
2. Alignez les trous de vis du dissipateur de chaleur supérieur avec ceux situés sur la carte système.
3. Remettez en place les quatre vis (M2× 3) qui fixent le dissipateur de chaleur supieur a la carte système.

Étapes suivantes

1.Installez le cache d'E/S arrriere.
2. Installez le cache de fond.
3. Suivez la procedure decrite dans la section après une intervention a l'intérieur de vote ordinateur.

Carte contrôleur du clavier

Retrait de la carte contrôleur du clavier

Prérequis

1. Suivez la procedure decrite dans la section Avant d'intervenir à l'intérieur de votes ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.

A propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte contrroleur du clavier et representent la procedure de retrait.

Étapes

1. Ouvrez le loquet et déconnectez le cable du clavier de la carte contrôleur du clavier.
2. Ouvrez le loquet et déconnectez le cable de rétroéclairage du clavier de la carte contrôleur de clavier.
3. Ouvrez le loquet et debranchez de la carte syste me cable de la carte controleur du clavier.
4. Retirez les deux vis (M2 x 2) qui fixent la carte contrôleur du clavier à l'assemblage du repose-poignets et du clavier.
5. En la soulevant, retirez la carte contrôleur du clavier de l'assemblage du reponse-poignets et du clavier.

Installation de la carte contrôleur du clavier

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d's installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte contrôleur du clavier et representent la procedure d'installation.

Étapes

1. A l'aide des detrompeurs, place la carte contrroleur du clavier dans le logement sur I'assemblage du repose-poignets et du clavier.
2. Remettez en place les deux vis (M2 x 2) qui fixent la carte contrôleur du clavier à l'assemblage du repose-poignets et du clavier.
3. Connectez le cable du clavier à la carte contrôleur du clavier et fermez le loquet pour fixer le cable.
4. Connectez le cable de rétroéclairage du clavier à la carte contrôleur du clavier, puis fermez le loquet pour fixer le cable.
5. Connectez le cable de la carte contrôleur du clavier à la carte système et fermez le loquet pour fixer le cable.

Étapes suivantes

1.Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procedure decrite dans la section après une intervention a l'intérieur de votere ordinateur.

Carte système

À propos de cette tâche

À propos de cette tâche

Assemblage du dissipateur de chaleur

Retrait de l'assemblage du dissipateur de chaleur

Prérequis

1. Suivez la procEDURE décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le cache d'E/S arrriere.
4. Retirez le petit ventilateur.
5. Retirez le dissipateur de chaleur supérieur.
6. Retrez le disque SSD 2230 des logements numero 3 et numero 4.
7. Retirez le disque SSD M.2 2280 ou le disque SSD M.2 2230 du logement numero 1 ou numero 2, selon votre configuration.
8. Retirez la carte sans fil.

A propos de cette tâche

PRECAUTION: Le dissipateur de chaleur se met à chauffer au cours d'un fonctionnement normal. Laissez-le refroidir avant de le manipuler.

REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touche pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de laGRAISSSE thermoconductible.

Les images suivantes indiquent l'emplacement de I'assemblage du ventilateur et du dissipateur de chaleur et representant la procedure de retrait.

Étapes

1. Retournez l'assemblage de la carte système.
2. Dans l'ordre sequeniel inverse (8 > 7 > 6 > 5 > 4 > 3 > 2 > 1) , desserrez les huit vis imperdables (M2) qui fixent l'assemblage du ventilateur et du dissipateur de chaleur à la carte système.
3. Soulevez l'assemblage du dissipateur de chaleur et retirez-le de la carte système.

Installation de l'assemblage du dissipateur de chaleur

Prérequis

Si you remplacez un composant, retirez le composant existant avant d'executer la procedure d'installation.

A propos de cette tâche

Les images suivantes indiquent l'emplacement de I'assemblage du ventilateur et du dissipateur de chaleur et representent la procedure d'installation.

8x

M2

Étapes

1. Placez l'assemblage du dissipateur de chaleur sur la carte système.
2. Alignez les trous de vis de l'assemblage du ventilateur et du dissipateur de chaleur avec les trous de vis situés sur la carte système.
3. Dans l'ordre sequeniel (1>2>3>4>5>6>7>8), serrez les huit vis (M2) qui fixent l'assemblage du ventilateur et du dissipateur de chaleur à la carte système.
4. Retournez l'assemblage de la carte système.

Étapes suivantes

1. Installez le cache d'E/S arrête.
2. Installee le dissipateur de chaleur supérieur.
   3.Installez le petit ventilateur.
3. Installez la carte sans fil.
4. Installez le disque SSD M.2 2280 ou le disque SSD M.2 2230 dans le logement numero 1 ou numero 2, selon votre configuration.
5. Installes le disque SSD M.2 2230 dans les logements numero 3 et numero 4.
6. Installes le cache de fond.
7. Suivez la procedure décrite dans la section après une intervention à l'intérieur de votre ordinateur.

Carte audio

À propos de cette tâche

À propos de cette tâche

À propos de cette tâche

À propos de cette tâche

Bouton d'alimentation

A propos de cette tâche

À propos de cette tâche

Assemblage du repose-poignets et du clavier

A propos de cette tâche

À propos de cette tâche

Pilotes et téléchargesments

Pour dépanner, télécharger ou installer des pilotes, il est recommendé de dire l'article de la base de connaissances Dell 000123347 intitulé « Forum aux questions Pilotes et téléchargesements »

System Setup (Configuration du système)

PRECAUTION : Sauf si vous etes un utiliseur expert, ne modifie pas les parametes du programme de configuration du BIOS. Certaines modifications risquent de provoquer un mauvais fonctionnement de I'ordinateur.

REMARQUE : Avant d'utiliser le programme de configuration du BIOS, notez les informations qui y sont affichées afin de pouvoir vous y reporter ultérieurement.

Utilisez le programme de configuration du BIOS pour les fins suivantes :

Obtenir des informations sur le matériel installé sur votre ordinateur, par exemple la quantité de RAM et la taille du disque dur.
- Modifier les informations de configuration du système.
- Définir ou modifier une option selectionnable par l'utilisateur, par exemple le mot de passer utiliser, le type de disque dur installé, l'activation ou la désactivation de périhériques de base.

Accès au programme de configuration BIOS

A propos de cette tâche

Allumez ou redemarrez votre ordinateur, puis appuyez immidiatement sur la touche F2.

Touches de navigation

REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu'au redémarrage de l'ordinateur.

Tableau 3. Touches de navigation

Touches Navigation
Flèche du haut Permet de revenir au champ précédent.
Flèche du bas Permet de passer au champ suivant.
Entrée Sélectionne une valeur dans le champ en surbrillance (si applicable)ou permet de suivre le lien affché dans le champ.
Barre d'espacement Permet d'étendre ou de réduire la liste déroulané, le cas échéant.
Onglet Passe au champ suivant.
Échap Permet de revenir à la page précédente jusqu'à ce que l'écran principal s'affiche. Si vous appuyez sur « Échap » dans l'écran principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer le système s'affiche alors.

Sequence de démarrage

La sequence de demarrage permet d'ignorer l'ordre des péripériques de demarrage défini par la configuration du système et de démarrer directement depuis un péripérisque donné (lecteur optique ou disque dur, par exemple). Pendant l'auto test de demarrage (POST), lorsque le logo Dell s'affiche, vous pouvez :

• Acceder à la configuration du système en appuyant sur la touche F2
• Afficher le menu de démarrage à affichage unique en appuyant sur la touche F12

Ce menu contient les péripériques à partir desquels vous pouvez démarrer, y compris l'option de diagnostic. Les options du menu de démarrage sont les suivantes :

• Disque amovible (si disponible)
  -Unité STXXXX (si disponible)

① REMARGUE: XXX correspond au nombre de disque SATA.

• Lecteur optique (si disponible)
• Disque dur SATA (si disponible)
  Diagnostics

L'écran de séquence de démarrage affiche également l'option d'accès à l'écran Configuration du système.

Options de configuration du système

i REMARQUE : Selon suaive ordinateur et les peripheriques installes, les elements repertoriés dans la presente section n'apparaitront pasforcement tels quels dans voire configuration.

Tableau 4. Options de configuration du système : Menu Informations système

Présentation générale

Version du BIOS Affiche le numéro de version du BIOS.

Numéro de série Affiche le numéro de série de l'ordinateur.

Numero d'inventaire Affiche le numero d'inventaire de I'ordinateur.

Date de fabrication Affiche la date de fabrication de l'ordinateur.

Date de propriété Affiche la date de propriété de l'ordinateur.

Code de service express Affiche le code de service express de l'ordinateur.

Étiquette de propriété Affiche l'étiquette de propriété de l'ordinateur.

Mise à jour de firmware signée Indique si la mise à jour de firmware signée est activée.

Par défaut: activé

BATTERIE

Principal

Niveau de la batterie Affiche le niveau de la batterie.

Etat de la batterie Affiche I'etat de la batterie.

Intégrité Affiche les informations sur l'état de la batterie.

Adaptateur secteur Indique si l'adaptateur secteur est connecté. Affiche le type de l'adaptateur secteur, le cas échéant.

PROCESSEUR

Type de processeur Affiche le type du processeur.

Vitesse d'horloge maximale Affiche la vitesse d'horloge maximale du processeur.

Vitesse d'horloge minimale Affiche la vitesse d'horloge minimale du processeur.

Vitesse d'horloge actuelle

Affiche la vitesse d'horloge actuelle du processeur.

Nombre de cœurs

Affiche le nombre de coeurs du processeur.

ID du processeur

Affiche le code d'identification du processeur.

Mémoire cache L2 du processeur

Affiche la taille du cache L2 du processeur.

Mémoire cache de niveau 3 du processeur

Affiche la taille du cache L3 du processeur.

Version du microcode

Affiche la version du microcode.

Compatible Intel Hyper-Threading

Indique si le processeur est compatible avec la technologie Hyper-Threading (HT).

Technologie 64 bits

Indique si la technologie 64 bits est utilisé.

MÉMOIRE

Tableau 4. Options de configuration du système : Menu Informations système (suite)

Présentation générale

Mémoire installée Affiche la quantité totale de mémoire installée.

Mémoire disponible Affiche la quantité totale de mémoire disponible.

Vitesse de la mémoire Affiche la vitesse de la mémoire.

Mode canal de la mémoire Affiche le mode monocanal ou bicanal.

Technologie de mémoire Affiche la technologie utilisée pour la mémoire.

Taille de la mémoire DIMM A Affiche la configuration de la mémoire de DIMM A.

Taille de la mémoire DIMM B Affiche la configuration de la mémoire de DIMM B.

PÉRIPHÉRIQUES

Type de panneau Affiche le type de Panneau de l'ordinateur.

Contrôleur video Affiche les informations de la carte graphique intégrée de l'ordinateur.

Mémoire video Affiche les informations de mémoire video de l'ordinateur.

Appareil Wi-Fi Affiche le périphérique Wi-Fi installé sur l'ordinateur.

Résolution native Affiche la résolution native de l'ordinateur.

Version du BIOS video Affiche la version du BIOS video de l'ordinateur.

Contrôleur audio Affiche les informations sur le contrôleur audio de l'ordinateur.

Appareil Bluetooth Indique si un appareil Bluetooth est installé sur l'ordinateur.

Adresse MAC LOM Affiche l'adresse MAC du réseau LAN de la carte mère (LOM).

Contrôleur video dGPU Affiche le contrôleur graphique séparé.

Tableau 5. Options de configuration du système : menu Configuration du démarrage

Configuration du démarrage
Séquence de démarrage
Mode de démarrage: UEFI uniquement Affiche le mode de démarrage de cet ordinateur.
Séquence de démarrage Permet d'activer ou de désactiver le gestionnaire d'amorçage Windows et le disque dur UEFI.
	Par défaut, le gestionnaire d'amorçage Windows est sélectionné
	L'options Disque dur UEFI est sélectionnée par défaut
Secure Boot
Activer Secure Boot	Active Secure Boot à l'aide du logiciel de démarrage validé uniquement.
	Par défaut : désactivé
Mode Secure Boot	Affiche le mode Secure Boot.
	Par défaut : mode déployé
Gestion des clés experte
Activer le mode personnelisé Permet de modifier les clés de sécurité PK, KEK, db et dbx des bases de données.
	Par défaut : désactivé
Gestion des clés en mode personnelisé	Permet de selectionner une base de données de clés.
	Par défaut : PK

Tableau 6. Options de configuration du système : menu Périphériques intégrés

Péripériques intégrés

Date/Heure

Date Indique la date de l'ordinateur au format MM/JJ/AAAA. Les changements de date prennt effet immédiatement.

Temps Indique l'heure de l'ordinateur au format HH/MM/SS sur 24 heures. Vous pouvez basculer entre 12 heures et 24 heures. Les changements d'hour prennt effet immédiatement.

Caméra

Activer la webcam Permet d'activer ou de désactiver la webcam.

L'option d'activation de la webcam est Sélectionnée par défaut.

Audio

Activer l'audio Active ou désactive tout contrôleur audio intégré.

Par défaut : activé

Activer le microphone Active ou désactive le microphone.

L'option d'activation du microphone est Sélectionnée par défaut.

Activer le haut-parleur interne Active ou désactive le haut-parleur interne.

L'option d'activation du haut-parleur interne est Sélectionnée par défaut.

Configuration USB/Thunderbolt

Activer les ports USB externes Active ou désactive tous les ports USB externes dans un environnement de système d'exploitation.

L'option d'activation des ports USB externes est Sélectionnée par défaut.

Activer la prise en charge du démarrage USB

Active ou désactive l'amorçage à partir de péripériques de stockage de masse USB (disque dur externè, lecteur optique et lecteur USB).

L'option d'activation de la prise en charge de l'amorçage USB est Sélectionnée par défaut.

Activer la prise en charge du démarrage Thunderbolt

Active ou désactive les péripériques de l'adaptateur ThunderboltTM ainsi que les appareils USB connectés à l'adaptateur ThunderboltTM à utiliser lors du prédémarrage du BIOS.

Par défaut : désactivé

Activer les modules de prédémarrage Thunderbolt (et PCIe derrière TBT)

Active ou désactive les appareils PCIe connectés via un adaptateur ThunderboltTM pour exécuter l'options ROM UEFI des appareils PCIe lors du prédémarrage.

Par défaut : désactivé

Tableau 7. Options de configuration du système : menu Stockage

Stockage

Opération SATA/NVMe

Opération SATA/NVMe Permet de configurer le mode d'exploitation du contrôleur d'apparéil de stockage intégré.

Par défaut : RAID créé

Interface de stockage

Activation des ports Active ou désactive les disques intégrés.

SSD-0 M.2 PCIe Active ou désactive le disque SSD-0 PCIe M.2.

Par défaut : activités

Tableau 7. Options de configuration du système : menu Stockage (suite)

Stockage
M.2 PCIe SSD-1 Active ou désactive le disque SSD-1 PCIe M.2.
	Par défaut : activé
Création de rapportsm SMART
Activer la création de rapportsm SMART	Permet d'activer ou de désactiver SMART (Technologie d'auto-supervision, d'analyse et de création de rapportsm).
	Par défaut : désactivé
Informations sur les disques Affiche les informations des divers disques intégrés.

Tableau 8. Options de configuration du système : menu Affichage

Écran
Luminosité de l'affichage
Luminosite lors du fonctionnement sur batterie	Définit la luminosité de l'écran lorsque l'ordinateur fonctionne sur batterie. Par défaut : 50
Luminosite lors de l'alimentation secteur	Définit la luminosité de l'écran lorsque l'ordinateur fonctionne sur l'alimentation secteur. Par défaut : 100
Logo plein écran
Logo plein écran Au démarrage, un logo en plein écran est affché si votre image est adaptée à la résolution de l'écran. Par défaut : désactivé
Hybrid Graphics/Advanced Optimus
Activer Hybrid Graphics/Advanced Optimus (le cas échéant)	Si cette option est activée, le système permet aux contrôleurs graphiques intégrés et séparés de fonctionner ensemble pour optimiser la fonctionnalité et l'autonomie de la batterie. Lorsque cette option est désactivée, le contrôleur graphique séparé pilote tous les écrans pour donner la priorité à la fonctionnalité de la carte graphique sur l'autonomie de la batterie. Par défaut : activé
	① REMARQUÉ : Le système d'exploitation Linux n'est pas pris en charge avec l'options Hybrid Graphics activée.

Tableau 9. Options de configuration du système : menu Connexion

Connexion

Configuration du contrôleur réseau

Carte NIC intégrée Contrôle le contrôleur LAN intégré.

Par défaut : activé avec PXE

Activer les appareils sans fil

WLAN Active ou désactive les appareils WLAN internes.

L'option WLAN est sélectionnée par défaut.

Bluetooth Active ou désactive les appareils Bluetooth internes.

L'option Bluetooth est sélectionnée par défaut.

Activer la pile réseau UEFI

Tableau 9. Options de configuration du système : menu Connexion (suite)

Connexion

Activer la pile réseau UEFI Active ou désactive les protocoles de mise en réseau UEFI, s'ils sont installés et disponibles.Par défaut : activé

Fonctionnalité de démarrage HTTP(s)

Démarrage HTTP(s) Active ou désactive la fonctionnalité Démarrage HTTP(s).Par défaut : activé

Modes de démarrage HTTP(s) Configure les modes de démarrage HTTP(s).Par défaut : mode automatique. La fonctionnalité Démarrage HTTP(s) extrait automatiquement l'URL de démarrage à partir du protocole DHCP (Dynamic Host Configuration Protocol).①REMARQUÉ : Le provisionnement du certificat est requis pour se connecter au serveur de démarrage HTTPS.

Tableau 10. Options de configuration du système : menu Alimentation

Alimentation
Mode de charge de la batterie 1
Mode de charge de la batterie 1 Permet à l'ordinateur de fonctionner sur batterie pendant les heures d'utilisation maximale de l'alimentation. Utilisez les options ci-dessous pour empêcher l'utilisation de l'alimentation secteur entre certaines périodes de chaque jour.	Par défaut : adaptative. Les paramètres de la batterie sont optimisés de manière évolutionaire en fonction de votre série d'utilisation typique de la batterie.
Configuration avancée
Activer la configuration avancée du niveau de charge de la batterie	Permet d'activer la configuration avancée du niveau de charge de la batterie depuis le début de la journée à une période de travail spécifique. Permet de réduire l'état de fonctionnement de la batterie, tout enPNANT EN CHARGE L'UTILISATION INTENSIVE DE LA batterie au cours de la journée.
	Par défaut : désactivé
USB PowerShare
Activer USB PowerShare Permet de partager sous tension ou de charger des appareils externes tels que des téléphones et des lecteurs de musique portables à l'aide de la batterie du système.	Par défaut : désactivé
Gestion thermique
Gestion thermique Active le refroidissement des ventilateurs et la gestion de la chaleur du processeur pour régler les performances, le bruit et la température du système.	Par défaut : optimisé. Paramètre standard pour la gestion du ventilateur et du dissipateur de chaleur du processeur. Ce paramètre est un équilibre des performances, du bruit et de la température.
Bloquer la mise en veille
Bloquer la mise en veille Empêche l'ordinateur de passer en mode veille (S3) dans le système d'exploitation.	Par défaut : désactivé
	① REMARQUÉ : Si l'options est activée, l'ordinateur ne se met pas en voille, Intel® Rapid Start est désactivé automatiquement, et l'options d'alimentation du système d'exploitation est vide si elle a été définie sur Mise en voille.
Interrupteur du capot

Tableau 10. Options de configuration du système : menu Alimentation (suite)

Alimentation

Activer l'interrupteur du capot Active ou désactive l'interrupteur du capot.

Par défaut : activé

Sous tension Capot ouvert Permet demettre l'ordinateur sous tension lorsqu'il est étéint, à l'ouverture du capot.

Par défaut : activé

Technologie Intel Speed Shift

Technologie Intel Speed Shift Active ou désactive la prise en charge de la technologie Intel Speed Shift. L'activation de cette option permet au système d'exploitation de selectionner automatiquement les performances du processeur appropriées.

Par défaut : activé

Tableau 11. Options de configuration du système : menu Sécurité

Sécurité
Technologie Intel® Platform Trust
Technologie Intel® Platform Trust activée	Active ou déactive la fonctionnalité Intel® Platform Trust Technology (PPT) dans le système d'exploitation.
	Par défaut : activé
Dérivation PPI pour les commandes d'effacement	Active ou déactive l'interface PPI (Physical Presence Interface) du module TPM (Trusted Platform Model). Si ce paramètre est activé, le système d'exploitation ignore les invites de l'interface PPI (Physical Presence Interface) du BIOS lors de l'envoi de la commande d'effacement.
	Par défaut : déactivé
Effacer Permet à l'ordinateur d'effacer les informations sur le propriétaire du module PTT, puis de rétablit le PTT à son état par défaut.
		Par défaut : déactivé
Réduction des risques de sécurité SMM
Réduction des risques de sécurité SMM Active ou déactive les protections de réduction des risques de sécurité SMM UEFI supplémentaires.
		Par défaut : déactivé
		① REMARQUÉ : Cette fonction peut entrainer une perte de fonctionnalité ou des problèmes de compatibilité avec certains outils hérités et applications.
Suppression des données au prochain démarrage
Commencer la suppression des données Lorsque cette option est activée, le BIOS programme un cycle de nettoyage des données pour tous les appareils de stockage qui sont connectés à la carte système lors du prochain redémarrage.
		Par défaut : déactivé
Absolute
Absolute Active, déactive ou déactive en permanence l'interface du module BIOS du service de module Absolute Persistence (en option) depuis le logiciel Absolute.
		Par défaut : activé
Sécurité du chemin de démarrage UEFI
Sécurité du chemin de démarrage UEFI Determine si le système invite ou non l'utilisateur à saisir le mot de passer administrateur (si défini) lors du démarrage d'un périphérique avec chemin de démarrage UEFI à partir du menu de démarrage F12.

Tableau 11. Options de configuration du système : menu Sécurité (suite)

Sécurité

Par défaut : Toujours, à l'exception du disque dur interne.

Tableau 12. Options de configuration du système : menu Mots de passer

Mots de passer
Mot de passer administrateur	Permet de définir, modifier ou supprimer le mot de passer d'administrateur (admin). Le mot de passer admin active plusieurs fonctions de sécurité.
Mot de passer système Permet de définir, de modifier ou de supprimer le mot de passer système.
SSD-0 M.2 PCIe Permet de définir, modifier ou supprimer le mot de passer SSD-0 M.2 PCIe.
Configuration du mot de passer
Lettres majuscules Applique la condition suivante : le mot de passer doit containir au moins une dette majorucule. Par défaut : désactivé
Lettres minuscules Applique la condition suivante : le mot de passer doit containir au moins une dette minoruscule. Par défaut : désactivé
Chiffres Applique la condition suivante : le mot de passer doit containir au moins un chiffre. Par défaut : désactivé
Caractères spéciaux Applique la condition suivante : le mot de passer doit containir au moins un caractère spécifique. Par défaut : désactivé
Nombre minimal de caractères Permet de contrôler le nombre minimal de caractères autorisés pour le mot de passer. Par défaut : 04
Ignorer le mot de passer
Ignorer le mot de passer Permet d'ignoreur les invites de mot de passer système (amorçage) et de mots de passage de disque dur interne lors d'un redémarrage du système. Par défaut : désactivé
Modifications de mot de passer	Permet d'ignoreur les invites de mot de passer système (amorçage) et de mots de passage de disque dur interne lors d'un redémarrage du système. Par défaut : désactivé
Autoriser les changements de mot de passer non admin	Permet d'autoriser l'utilisateur à modifier le mot de passer système et du disque dur sans nécessiter de mot de passer administrateur. Par défaut : activé
Verrouillage de la configuration par l'administrateur
Activer le verrouillage de la configuration par l'administrateur	Permet d'autoriser ou non les utilisateurs à entrer dans le programme de configuration du BIOS lorsqu'un mot de passer administrateur est défini. Par défaut : désactivé
Verrouillage du mot de passer maître
Activer le verrouillage du mot de passer maître	Active ou désactive la prise en charge du mot de passer principal. Par défaut : désactivé
	① REMARQUE : Les mots de passer du disque dur doivent être effacés pour que le paramètre puisse être modifié.

Tableau 12. Options de configuration du système : menu Mots de passer (suite)

Mots de passer
Autoriser le rétablissement des PSID non admin
Activer le rétablissement des PSID non admin	Contrôle l'accès au rétablissement des ID de sécurité physique (PSID) des disques durs NVMe à partir de l'invite Dell Security Manager.
	Par défaut : désactivé

Tableau 13. Options de configuration du système : menu Restauration de mise à jour

Restauration de mise à jour
Mises à jour des capsules UEFI
Activier les mises à jour des capsules UEFI	Permet d'activer ou de désactiver les mises à jour du BIOS au moyen des packages de mises à jour des capsules UEFI.
	Par défaut : activé
Restauration du BIOS à partir du disque dur
Restauration du BIOS à partir du disque dur	Permet à l'ordinateur de récapuerer d'une mauvaise image du BIOS, tant que la portion du bloc d'amorçage est intacte et qu'elle fonctionne.
	Par défaut : activé
	① REMARQUÉ : La récapération du BIOS est unconçue pour corriger le bloc du BIOS principal et ne peut pas fonctionner si le bloc d'amorçage est endommagé. De plus, cette option ne fonctionne pas en cas de corruption EC, de corruption ME ou de problème lié au matériel. L'image de récapération doit exister sur une partition non cryptée sur le disque.
Mise à niveau du BIOS vers une version antérieure
Autoriser la mise à niveau vers une version antérieure du BIOS	Contrôle la possibilité de flasher le firmware du système vers ses versions précédentes.
	Par défaut : activé
SupportAssist OS Recovery	Cette option permet d'activer ou de désactiver le flux de démarrage pour l'outil SupportAssist OS Recovery dans le cas de certaines erreurs système.
	Par défaut : activé
BIOSConnect
BIOSConnect Permet d'activer ou de désactiver la restauration du système d'exploitation du service Cloud si le système d'exploitation principal ne parvient pas à démarrer avec le nombre de défaillances égal ou supérieur à la valeur du seuil de restauration automatique du système d'exploitation Dell et que le service local ne parvient pas à démarrer ou n'est pas installé.
	Par défaut : activé
Seuil de restauration automatique du système d'exploitation Dell
Seuil de restauration automatique du système d'exploitation Dell	Permet de contrôler le flux d'amorçage automatique pour la console SupportAssist System Resolution, ainsi que pour l'outil de récapération du système d'exploitation Dell.
	Par défaut : 2.

Tableau 14. Options de configuration du système : menu Gestion des systèmes

Gestion des systèmes

Numéro de série Affiche le numéro de série de l'ordinateur.

Numéro d'inventaire Crée un numéro d'inventaire pour le système qui peut être utilisé par un administrateur informatique pour identifier de manière unique un système spécifique. Une fois défini dans le BIOS, le numéro d'inventaire ne peut pas été modifié.

Comportement sur secteur

Éveil sur secteur Active ou désactive les vérifications de base lorsque l'appareil est branché sur une alimentation secteur. Les vérifications comprend la détction de l'options de restauration de l'alimentation. Le système démarrera si l'options Éveil sur secteur est activée, et le système sera mis hors tension si la fonction Éveil sur secteur est désactivée.

Par défaut : désactivé

Heure du démarrage automatique

Heure du démarrage automatique Contrôle la mise sous tension automatique du système pour les jours et heures définis.

Par défaut : tous les jours

Première date de mise sous tension définie

Définir la date de propriété Permet à l'utilisateur de configurer la date de propriété.

Par défaut : désactivé

Tableau 15. Options de configuration du système : menu Clavier

Clavier
Options de verrouillage des touches de fonction
Options de verrouillage des touches de fonction	Active ou désactive le mode de verrouillage des touches Fn.
	Par défaut : activé
Mode de verrouillage Contrôle le fonctionnement des touches de fonction F1-F12.
	Par défaut : mode de verrouillage standard
Délai d'expiration du rétroéclairage du clavier en secteur
Délai d'expiration du rétroéclairage du clavier en secteur	Permet de définir la valeur du salarié d'expiration pour le rétroéclairage du clavier lorsque l'adaptateur secteur est branché sur le système.
	Par défaut : jamais
Délai d'expiration du rétroéclairage du clavier sur batterie
Délai d'expiration du rétroéclairage du clavier sur batterie	Permet de définir la valeur du salarié d'expiration pour le rétroéclairage du clavier lorsque le système fonctionne uniquement sur l'alimentation de la batterie.
	Par défaut : jamais
Langue du clavier RVB pour chaque touche	Permet à l'utilisateur de sélectionner la langue correspondant au clavier installé sur le système.
	Par défaut : anglais (États-Unis)
	AVENTISSEMENT : Si vous sélectionnez une langue incorrecte, vous risquez de provoquer un dysfonctionnement du clavier et de l'éclairage.
Couleur du clavier RVB pour chaque touche	Permet à l'utilisateur de sélectionner la couleur de clavier correspondant au clavier installé sur le système.

Tableau 15. Options de configuration du système : menu Clavier (suite)

Clavier

Par défaut : foncé

A V A R T I S S E M E N T : Si vous sélectionnez une langue incorrecte, vous risquez de provoquer un dysfonctionnement du clavier et de l'éclairage.

Tableau 16. Options de configuration du système : menu Comportement préalable au démarrage

Comportement préalable au démarrage
Avertissements sur les adaptateurs
Activier les avertissements de l'adaptateur	Permet d'activer ou de désactiver l'affichage des messages d'advertissement de l'ordinateur lorsque des adaptateurs avec une capacité de puissance trop faible sont dédictés.
	Par défaut : activé
Avertissements et erreurs
Avertissements et erreurs Permet de sélectionner une action en cas d'advertissement ou d'erreur lors de l'amorçage.
		Par défaut : Demander en cas d'advertissements et d'erreurs Arrêté, envoie une invite et attend l'intervention de l'utiliser en cas d'advertissements ou si des erreurs sont dédictées.
		① REMARQUÉ : En cas d'erreur estimée critique pour le fonctionnement du matériel de l'ordinateur, celui-ci est toujours arrêté.
Avertissements USB-C	Permet de spécifique le nombre maximal de caractères autorisés pour le mot de passer admin.
	Par défaut : 32
Activier les messages d'advertissement de la station d'accueil	Active ou désactive les messages d'advertissement de la station d'accueil.
	Par défaut : activé
Démarrage rapide
Démarrage rapide Configure la vitesse du processus d'amorçage UEFI.
		Par défaut :Complete. Réalisée une initialisation complète des matériels et configurations lors de l'amorçage.
Prolonger le délai de POST du BIOS
Prolonger le délai de POST du BIOS Configure le temps de chargement du POST (Power-On Self-Test) du BIOS.
		Par défaut : 0 seconde

Tableau 17. Options de configuration du système : menu Prise en charge de la virtualisation

Virtualisation
Technologie de virtualisation Intel®
Activer la technologie de virtualisation Intel® Permet à l'ordinateur d'exécuter un écran de machine virtuelle (VMM).
	Par défaut : activé
Virtualisation pour les E/S directes
Activer la technologie de virtualisation Intel® Permet à l'ordinateur d'activer la technologie de virtualisation pour les E/S directes(VT-d). VT-d est une méthode Intel qui assure la virtualisation pour les E/S demappage de mémoire.
	Par défaut : activé

Tableau 18. Options de configuration du système : menu Performances

Performances
Prise en charge multicœur
Cœurs actifs Modifie le nombre de cœurs de processeur disponibles pour le système d'exploitation.La valeur par défaut est définie sur le nombre maximal de cœurs.Par défaut : Tous
Intel SpeedStep
Activer la technologie Intel® SpeedStep Active ou désactive la technologie Intel® SpeedStep pour ajuster dynamiquementla tension du processeur et la fréquence de cœur, diminuant ainsi la consommationélectrique moyenne et la production de chaleur.Par défaut : activé
Contrôle des états C
Activer le contrôle des états C Active ou désactive la capacité du processeur à basculer en mode d'économied'énergie.Par défaut : activé
Activer les états C adaptatifs pour cartegraphique séparée	Permet de détecter de manière dynamique l'utilisation élevé des cartes graphiques séparées et d'ajuster les paramètres du système pour optimiser les performancespendant cette période.Par défaut : activé
Technologie Intel Turbo Boost
Activer la technologie Intel® Turbo Boost	Active ou désactive le mode Intel® Turbo Boost du processeur. Lorsque ce mode estactivé, le pilote Intel® Turbo Boost augmente les performances du processeur ou duprocesseur graphique.Par défaut : activé
Technologie Intel Hyper-Threading
Activer la technologie Intel® Hyper-Threading	Active ou désactive le mode Intel® Hyper-Threading du processeur. Si cetteoption est activée, Intel® Hyper-Threading améliore l'efficacité des ressources duprocesseur lorsque plusieurs threads s'exécutent sur chaque cœur.Par défaut : activé
Profil de mémoire extrème
Profil de mémoire extrème Permet à l'utilisateur de sélectionner l'un des deux autres profils de temps demémoire afin de tirer parti des performances de mémoire les plus rapides possible.Par défaut : profil DIMM
Décalage d'activation du circuit derégulation thermique
Décalage d'activation du circuit derégulationthermique	Permet à l'utilisateur d'ajuster le décalage du circuit derégulation thermique duprocesseur afin de modérer les performances du processeur.Par défaut : 00

Tableau 19. Options de configuration du système : menu Journaux système

Journaux système
Journal des événements du BIOS
Effacer le journal des événements du BIOS	Sélectionnez l'options permettant de conserver ou d'effacer les événements liés au BIOS.
	Par défaut : conserver le journal
Journal des événements thermiques

Tableau 19. Options de configuration du système : menu Journaux système (suite)

Journaux système
Effacer le contenu du journal des événements thermiques	Sélectionnez l'options permettant de conserver ou d'effacer les événements thermiques.
	Par défaut : conserver le journal
Journal des événements d'alimentation
Effacer le contenu du journal des événements d'alimentation	Sélectionnez l'options permettant de conserver ou d'effacer les événements liés à l'alimentation.
	Par défaut : conserver le journal

Mot de passer système et de configuration

Tableau 20. Mot de passée système et de configuration

Type de mot de passer Description
Mot de passer système Mot de passer que vous doivent entre r pour ou	rir une session sur le système.
Mot de passer de configuration Mot de passer que vous doivent saisir pour acceder aux paramètres du BIOS de l'ordinateur et les changer.

Vou puez definir un mot de passse syste et un mot de passde configuration pour proteger I'ordinateur.

PRECAUTION : Les fonctionnalités de mot de passer fournissant un niveau de sécurité de base pour les données de l'ordinateur.

PRECAUTION : N'importe quel utiliseur peut acceder aux données de l'ordinateur s'il n'est pas verrouillé et qu'il est laissé sans surveillance.

REMARQUE : La fonctionnalité de mot de passse système et de configuration est désactivée.

Attribution d'un mot de passerse systeme ou de configuration

Prérequis

YououpuezattribuerunnouveauMotdepassesystemeouadminquienquementlorsqueI'etatestNondefini.

À propos de cette tâche

Pour entrez dans la configuration du BIOS, appuyez sur F2 immediatement après la mise sous tension ou le redemarrage.

Étapes

1. Dans l'écran BIOS du système ou Configuration du système, Sélectionnez Sécurité et appuyez sur Entrée. L'écran Sécurité s'affiche.

2. Selectionnez Mot de passse système/admin et créez un mot de passage dans le champ Entrer le nouveau mot de passage. Suívez les instructions pour définir le mot de passage système :

3. Un mot de passerse peut contenir jusqu'à 32 caractères.
   • Au moins un caractère spécial : "( ! " # $ % & ' * + , - . / ; < = > ? @ [ \ ] ^ _ ` { | }")
   Chiffres de 0 à 9.

4. Lettres majuscules de A à Z.

5. Lettres minuscules de a à z.

6. Confirmer le nouveau mot de passer : saisissez le mot de passage système que vous avez saisi précédément dans le champ et cliquez sur OK.

7. Appuyez sur Échap et enregistrez les modifications lorsqu'vous y étés invite.

8. Appuyez sur Y pour les enregistrer.

L'ordinateur redemarre.

Suppression ou modification d'un mot de passer du système ou de configuration existant

Prérequis

Verifie que I'etat du mot de passage est defini sur Deverrouillé (dans la configuration du système) avant de supprimer ou modifier le mot de passage système et/ou le mot de passage de configuration existant. Vous ne pouvez pas supprimer ou modifier un mot de passage système ou de configuration si I'etat du mot de passage est definite sur Verrouillé.

À propos de cette tâche

Pour entrer dans la configuration du système, appuyez sur F2 immediatement après la mise sous tension ou un redémarrage.

Étapes

1. Dans l'écran BIOS du système ou Configuration du système, Sélectionné Sécurité du système et appuyez sur Entrée. L'écran Sécurité du système s'affiche.
2. Dans l'écran Sécurité du système, vérifie que l'etat du mot de passage est Déverrouillé.
3. Sélectionnez Mot de passage système. Mettez à jour ou supprimez le mot de passage système existant et appuyez sur Entrée ou la touche Tab.
4. Sélectionnez Mot de passer de configuration. Mettez à jour ou supprimez le mot de passer de configuration existant et appuyez sur Entrée ou la touche Tab.

i REMARGUE: Si vous modifiez le mot de passage système et/ou de configuration, un message vous invite à dessair le nouveau mot de passage. Si vous supprimez le mot de passage système et/ou de configuration, confirmez la suppression quand vous y étés invite.

1. Appuyez sur Echap. Un message vous invite à enregistrer les modifications.
2. Appuyez sur Y pour les enregistrer et quitter l'écran Configuration du système. L'ordinateur redémarre.

Effacement des paramètres CMOS

À propos de cette tâche

PRECAUTION: Effacer les paramètres CMOS réinitialise les paramètres du BIOS de votre ordinateur.

Étapes

1. Retirez le cache de fond.
2. Déconnectez de la carte système le cable de la batterie.
3. Appuyez sur le bouton d'alimentation durant 20 secondes.
4. Patientez une minute.
5. Connectez le cable de la batterie à la carte système.
6. Installes le cache de fond.

Effacer les mots de passer系統 et du BIOS (configuration système)

À propos de cette tâche

Pour effacer les mots de passer de l'ordinateur ou du BIOS, contactez le support technique Dell comme indiqué sur la page Contacter le support technique. Pour plus d'informations, voir le site de support technique Dell.

REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passer Windows ou d'application, consultez la documentation fournie avec votre système Windows ou votre application.

Mise à jour du BIOS

Mise à jour du BIOS dans Windows

Étapes

1. Accedez au site de support Dell.
2. Cliquez sur Support produits. Dans le champ Rechercher dans le support, saisissez l'etiquette de service de votre ordinateur et cliquez sur Rechercher.

REMARQUE : Si vous ne connaissiez pas l'etiquette de service, utilisez SupportAssist pour identier automatiquement votre ordinateur. Vous pouvez également utiliser I'ID de produit ou recherche manuelle le modele de votre ordinateur.

1. Cliquez sur Pilotes et télécharges. Developpez Rechercher des pilotes.
2. Sélectionnez le système d'exploitation installé sur votre ordinateur.
3. Dans la liste déroulante Catégorie, selectionnez BIOS.
4. Selectionne la version BIOS la plus recente et cliquez sur Telecharger pour telecharger le fichier BIOS de suaore ordinateur.
5. Une fois le téléchargement terminé, accedez au dossier dans lequel vous avez enregistré le fichier de mise à jour du BIOS.
6. Double-cliquez sur l'icone du fichier de mise a jour du BIOS et laissez-vous guider par les instructions affichees à l'écran. Pour plus d'informations sur la mise a jour du BIOS système, recherche l'article dans la base de connaissances sur le site de support Dell.

Mise à jour du BIOS à l'aide d'une clé USB dans Windows

Étapes

1. Suivez la procedure de l'etape 1 à l'etape 6 de la section « Mise à jour du BIOS dans Windows » pour télécharger la derniere version du fichier d'installation du BIOS.
2. Creez une cle USB de demarrage. Pour plus d'informations, recherche l'article dans la base de connaissances sur le site de support Dell.
3. Copiez le fjichier d'installation du BIOS sur la clé USB de démarrage.
4. Connectez la clé USB de démarrage à l'ordinateur qui nécessite une mise à jour du BIOS.
5. Redemarrez I'ordinateur et appuyez sur la touche F12.
6. Sélectionnez la clé USB à partir du menu Démarage unique.
7. Saisissez le nom du fichier d'installation du BIOS, puis appuyez sur Entree. L'utilitaire de mise a jour du BIOS s'affiche.
8. Suivez les instructions qui s'affichent à l'écran pour terminer la mise à jour du BIOS.

Mise à jour du BIOS depuis le menu de démarrage ponctuel

Mise à jour du BIOS de votre ordinateur avec le fichier XXXXX.exe du BIOS copie sur une clé USB FAT32 et demarrage à partir du menu Demarrage ponctuel.

A propos de cette tâche

Mise à jour du BIOS

Vou puez exctuer le fichier de mise a jour du BIOS a partir de Windows avec une cle USB amorcable ou depuis le menu de demarrage ponctuel de l'ordinateur.

Vou puez vcrif si la methode est disponble en demarrant voe ordinateur a partir du menu Demarrage ponctuel pour voir si MISE A JOUR FLASH DU BIOS est repertiorée en tant qu'option de demarrage. Si I'option est repertorie, le BIOS peut etre mis a jour a l'aide de cette methode.

Mise à jour à partir du menu Demarrage ponctuel

Pourmettrea jourleBIOSa partir du menu de demarrage pontuel,youdevezdisposer des elements suivants:

• Un lecteur USB utilisant le système de fichiers FAT32 (le lecteur n'a pas besoin d'être amortisable)
  Le fichier executable du BIOS que you avez tlchage a partir du site Web de support Dell et copie a la racine de la cle USB.
• Un adaptateur secteur, qui doit être branché sur l'ordinateur.
• Une batterie d'ordinateur fonctionnelle pour flasher le BIOS

Effectuez les étapes suivantes pour exécuter la mise à jour flash du BIOS à partir du menu :

PRECAUTION: Ne mettez pas l'ordinateur hors tension pendant la procEDURE de mise à jour flash du BIOS. L'ordinateur ne démarre pas si vous le mettez hors tension.

Étapes

1. Mettez vo r ordinateur h sion, puis inere z la c USB sur laquelle you ave z copie le fichier de mise a jour flash du BOS dans un port USB de l'ordinateur.
2. Mettez l'ordinateur sous tension et appuyez pour acceder au menu Demarrage pontuel. Selectionnez Mise a jour flash du BIOS à l'aide de la souris ou des touches fléchéées, puis appuyez sur Entrée.

L'écran de mise à jour du BIOS s'affiche.

1. Cliquez sur Flasher à partir d'un fichier.
2. Sélectionnez l'appareil USB externe.
3. Sélectionnéz le fichier et double-cliquez sur le fichier cible du flashage, puis cliquez sur Envoyer.
4. Cliquez sur Mise à jour du BIOS. L'ordinateur redémarre pour flasher le BIOS.
5. L'ordinateur redémarrera une fois la mise à jour flash du BIOS terminée.

Manipulation des batteries lithium-ion rechargeables gonflées

Comme la plupart des ordinateurs portables, les ordinateurs portables Dell utilisen des batteries lithium-ion. Il s'agit d'un type de batterie lithium-lon rechargeable parmi d'autres. Les batteries lithium-ion rechargeables ont gagné en popularite ces dernières années et elles sont devenues chose courante dans l'industrie electronique en raison de la préfERENCE des clients pour un format plat (en particulier avec les nouveaux ordinateurs portables ultra-fins) et une batterie longue durée. La technologie de la batterie lithium-ion rechargeable va de pair avec la possibilité que les cellules de la batterie gonflent.

Une batterie gonflee peut avoir un impact sur les performances de I'ordinateur portable. Afin de prevenir d'eventuels dommages au boitier ou aux composants internes du periphérique pouvant amener au dysfonctionnement de I'appareil, cessez d'utiliser I'ordinateur portable et dechargez-le en debranchant I'adaptateur secteur et en laissant la batterie se vider.

Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de la manière qui convient. Nous vous recommandons de contacter le support Dell pour discoverir les options de remplacement d'une batterie gonflée selon les modalités de la garantie applicable ou du contrat de service, y compris les options de remplacement par un technicien de service/agree par Dell.

Les consignes de manipulation et de remplacement des batteries lithium-ion rechargeables sont les suivantes :

Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables.
- Déchargez la batterie avant de la retireur de l'ordinateur. Pour décharger la batterie, débranchez l'adaptateur secteur de l'ordinateur et utilisez-le uniquement sur batterie. La batterie est complètement déchargee si l'ordinateur ne s'allume plus lorsque vous appuyez sur le bouton d'alimentation.
La batterie ne doit pas etre ecrase, abimee, transperce avec des objets etrangers ou laissee tomber.
N'exposez pas la batterie a des températures elevées. Ne désassemblez pas les modules de batterie et les cellules.
N'appuyez pas sur la batterie.
- Ne pliez pas la batterie.
N'tutilsez pas d'outil, quels qu'ilss soient, pour faire levier sur la batterie.
Si une batterie reste coince dans un periphérique à la suite d'un gonflement, n'essayez pas de la librer. En effet, perforer, plier ou écraser une batterie peut etre dangereux.
- Ne tentez pas de remonter une pile endommagée ou gonflee dans un ordinateur portable.
- Les batteries gonfliées couvertes par la garantie doivent être returnées à Dell dans un conteneur d'expédition approuvée (fourni par Dell), cela doit être conforme aux règlementations en matière de transport. Les batteries gonflee qui ne sont pas couvertes par la garantie doivent être mises au rebut dans un centre de recyclage approuvée. Contactez le support Dell sur le site de support Dell afin d'obtenir de l'aide et des informations supplémentaires.
Lutilisation dune baterie dune autre markou qu n'est pas compatible avec Dell peut accroire le risque dincendie ou dexplosion. Remplacez la batterie unquement par une batterie compatible achetee aupres de Dell, conque pour fonctionner avec voitre ordinateur Dell. Nutiliez pas de batterie provenant d'un autre ordinateur. Achetez always des batteries authentiques sur le site Dell ou directement auere de Dell.

les batteries lithium-ion rechargeablees pouvent gonfler pour diverses raisons comme l'age, le nombre de cycles de charge ou l'exposition à des températures élevées. Pour plus d'informations sur la façon d'améliorer les performances et la durée de vie de la batterie de votre ordinateur portable et d'éviter que le problème ne se reproduise, consultez l'article relatif à la batterie de l'ordinateur portable Dell dans la base de connaissances sur le site de support Dell.

Identifiez l'étiquette de service ou le code de service express de votre ordinateur Dell

Votr ordnateur Dell dispose d'une etiquette de service ou d'un code de service express comme identifiant unique. Pour afficher les
ressources de support pertinentes pour your ordinateur Dell, nos you recommendons de saisir le numero de series ou le code de service
express sur le site du support Dell.

Pour plus d'informations sur l'étiquette de service de votre ordinateur, reportez-vous à la section Instructions de localisation du numéro de série.

System-diagnostic lights

A propos de cette tâche

Les diagnostics SupportAssist (egalement appelés diagnostics ePSA) permettent de vérifier entièrement le matériel. Les diagnostics SupportAssist sont intégrés au BIOS et sont exécutés par le BIOS en interne. Les diagnostics SupportAssist intégrés offrent un ensemble d'options pour des dispositifs ou des groupes de dispositifs particuliers. Cela permet d'effectuer les opérations suivantes :

• Exécuter des tests automatiquement ou dans un mode interactif
• Répéter les tests
• Afficher ou enregistrer les résultats des tests
• Exécuter des tests approfondis en appliquant des options de tests supplémentaires pour obtenir des informations complémentaires sur un ou plusieurs dispositifs défaillants.
• Afficher des messages d'etat qui indiquent si l'execution des tests a abouti.
• Afficher des messages d'erreur qui indiquent les évventuels problèmes rencontrés lors du test.

i REMARQUE: Certains tests executes pour des dispositifs specifiques necessiter une intervention de l'utiliser. Veillez a rester devant I'ordinateur durant I'execution des tests de diagnostic.

Pour plus d'informations, consultez la page SupportAssist Pre-Boot System Performance Check.

Auto-test intégré (BIST)

M-BIST

M-BIST (Built In Self-Test) est l'outil de diagnostic d'auto-test intégré de la carte système qui améliore l'exactitude des diagnostics des défaillances du contrôleur intégré de la carte système.

i REMARQUE : Cet outil peut etre demarrer manuellement avant le POST (Power On Self-Test).

Comment réalisier un test M-BIST

i REMARQUE: Avant de lancer M-BIST, assurez-vous que I'ordinateur est hors tension.

1. Appuyez sur la touche M du clavier et sur le bouton d'alimentation pour initier la fonction M-BIST.
2. Levoyant de la batterie peut presenter deux états :

a. ETEINT : aucune panne détectée au niveau de la carte système.
b. ORANGE: indique un problème au niveau de la carte système.

1. En cas de defaillance de la carte système, le voyant d'etat de la batterie clignote pendant 30 secondes pour signaler l'un des codes d'erreur suivants:

Tableau 22. Codes d'erreur LED

Séquence de clignotement Problème possible
Orange Blanc
2 1 Défaillance du processeur
2 8 Panne du rail d'alimentation LCD
1 1 Échec de la détention du module TPM
2 4 Mémoire/défaillance de RAM

1. En l'absence de de probleme au niveau de la carte systeme, les ecrans de couleur unie decrits dans la section LCD-BIST defileront sur I'ecran LCD pendant 30 secondes, puis I'ecran LCD s'eteindra.

Auto-test intégré (BIST) de l'écran LCD

Les ordinateurs portables Dell disposent d'un outil de diagnostic intégré qui vous aide à déterminer si l'anomalie d'écran que vous rencontres est un problème inheré à l'écran LCD de l'ordinateur portable Dell ou à la carte vidéo (processeur graphique) et aux paramètres de l'ordinateur.

Lorsque you remarquez des anomalies au niveau de I'ecran, comme des clignotements, des distorsions, des problemes de clarté, des images flues, des lignes horizontales ou verticales, des décolorations, etc., il est always recommended d'isoler I'ecran LCD en executant l'auto-test intégré (BIST).

Comment appeler le BIST de l'écran LCD

1. Éteignez l'ordinateur.
2. Deconnectez tous les peripériques connectés à l'ordinateur. Ne branche que l'adaptateur secteur (chargeur) à l'ordinateur.
3. Assurez-vous que l'écran LCD est propre (pas de particules de poussière sur la surface de l'écran).
4. Maintenez la touche D enforcée et appuyez sur le bouton d'alimentation pour passer en mode BIST (auto-test intégré). Maintenez la touche D enforcée jusqu'à ce que l'ordinateur démarre.
5. L'ecran affiche des couleurs unies et change deux fois les couleurs sur tout I'ecran en blanc, noir, rouge, vert et bleu.
6. L'écran affiche ensuite les couleurs blanc, noir et rouge.
7. Examinez avec precaution l'ecran pour détecter des anomalies (lignes, couleurs floues ou distorsion à l'ecran).
   8.À la fin de la dernière couleur unie (rouge), l'ordinateur s'arrête.

REMARQe : Les diagnostics avant demarrage de Dell SupportAssist commencent par le lancement d'un test BIST de I'ecran LCD ; l'utiliser doit alors intervenir pour confirmer le bon fonctionnement de I'ecran LCD.

Récupération du système d'exploitation

Lorsque l'ordinateur ne parvient pas à démarrer sur le système d'exploitation même après plusieurs tentatives, il lance automatiquement l'oult de récapération du système d'exploitation Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery est un outil autonome qui est preinstallé sur les ordinateurs Dell exécutant le système d'exploitation Windows. Il se compose d'outils pour diagnostique et résoudre les problèmes qui peuvent se produit avant que vous ordinateur démarre à partir du système d'exploitation. Il vous permet de diagnostique les problèmes matériels, réparer vos ordinateur, sauvégarder vos fichiers, ou restaurer votre ordinateur à son état d'origine.

Vou puez e aeglement te charger a partir du site Web de support Dell pour depanner et corriger voe ordinateur s'il ne parvient pas a demarrer a partir du syste d'exploitation principal a cause de defaillances logicielles ou materielles.

Pour plus d'informations sur l'outil Dell SupportAssist OS Recovery, consultez le guide de l'utiliser Dell SupportAssist OS Recovery User's Guide sur la page Serviceability Tools sur le site de support Dell.. Cliquez sur SupportAssist, puis sur

Cycle de marche/arrêt Wi-Fi

A propos de cette tâche

Si voire ordinateur ne parvient pas a acceder à Internet en raison de problemes de connectivite Wi-Fi, reinitialisez vous apparieil Wi-Fi en procedant comme suit :

Étapes

1. Éteignez l'ordinateur.
2. Mettez le modem hors tension.

REMARQUE : Certains fournisseurs d'accès à Internet proposent un apparéil combinant modem et routeur.

1. Mettez le routeur sans fil hors tension.

2. Patientez 30 secondes.

3. Mettez le routeur sans fil sous tension.

4. Mettez le modem sous tension.
5. Allumez I'ordinateur.

Élimination de l'électricité résiduelle (effectuer une réinitialisation matérielle)

À propos de cette tâche

L'electricite residuelle est l'électricité statique residuelle qui reste sur l'ordinateur même une fois qu'il a été mis hors tension et que la batterie a été retiree.

Pour voter securite et pour proteger les composants eectroniques sensibles de vour ordinateur, you nece eliminer l'electricite residuelle avant de retirer ou de rempacer des composants de vour ordinateur.

L'elimination de l'électricité résiduelle, également connue sous le nom de « réinitialisation matérielle», est aussi une étape de dépannage courante si l'ordinateur ne se met pas sous tension ou ne démarre pas dans le système d'exploitation.

Procedez comme suit pour evacuer l'électricité résiduelle :

Étapes

1. Éteignez l'ordinateur.
2. Debranchez l'adaptateur secteur de l'ordinateur.
3. Retirez le cache de fond.
4. Retirez la batterie.

PRECAUTION : La batterie est un composant replacable sur site (FRU) dont les procedures de retrait et d'installation sont réservées aux techniciens de maintenance agréés.

1. Maintenez le bouton d'alimentation appuyé pendant 20 secondes pour éliminer l'électricité résiduelle.
2. Installez la batterie.
3. Installéz le cache de fond.
4. Branchez I'adaptateur secteur à l'ordinateur.
5. Allumez I'ordinateur.

REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l'article de la base de connaissances sur le site de support Dell.

Options de support de sauvégarde et de récuppération

ll e t Dell offre plusieurs options de restauration du systeme d'exploitation Windows sur voire ordinateur Dell. Pour en savoir plus, consultez la page Options de recuperation et de support de sauvegarde Dell pour Windows.

Obtenir de l'aide et contacter Alienware

Ressources d'aide en libre-service

Vou puez obtenir des informations et de laide sur les produits et services Alienware en utilisant ces rssources d'auto-assistance en ligne:

Tableau 23. Produits et ressources d'auto-assistance en ligne Alienware

Ressources d'aide en libre-service Emplacement de la ressource	ce
Informations sur les produits et services Alienware Site du support A	enware
Application My Dell	DELL
Conseils
Contactez le support Dans la recherche Windows, saisissez Contacter le support, puis appuyez sur Entrée.
Aide en ligne concernant le système d'exploitation Site du support W	Windows
Accédez aux principaux diagnostics, pilotes, solutions et téléchargesements et apprenez-en davantage sur votre ordinateur par le biais deVIDEOS, manuels et documents.	Votre ordinateur Alienware dispose d'une étiquette de service ou d'un code de service express comme identifient unique. Pour afficher les ressources de support pertinentes pour votre ordinateur Dell, saisissez son numéro de série ou son code de service express sur le site du support Dell. Pour plus d'informations sur l'étiquette de service de votre ordinateur, reportez-vous à la section Localiser l'étiquette de service ou le numéro de série de votre ordinateur.
VidEOS fournissant des instructions détaillées pour l'entretien de l'ordinateur	Canal du support Alienware

Contacter Alienware

Pour contacter Alienware pour des questions commerciales, de support technique ou de service à la clientèle, consultez le site de support Alienware.

i REMARQUE: La disponibilité des services peut varier en fonction du pays, de la région et du produit.
i REMARQUE : Si vous ne disposez pas d'une connexion Internet, les informations de contact figurent sur la preuve d'achat, le bordereau d'expedition, la facture ou le catalogue des produits Dell.
