Type de produit	Codeur incrémental (capteur de rotation)
Marque	IFM
Modèle	RB6007
Tension d'alimentation	5 V ou 10...30 V selon version
Nombre de pas (impulsions par tour)	Selon modèle (ex: 100, 500, 1000 imp./tour)
Fréquence d'impulsions max.	300 kHz (5 V) / 160 kHz (10...30 V)
Vitesse de rotation mécanique max.	10 000 tr/min
Vitesse de rotation électrique max.	(f_ / Z) × 60 (f_ en Hz, Z = nombre de pas)
Type de sortie	TTL (5 V, 20 mA) ou HTL (10...30 V, 50 mA)
Protection des sorties	Court-circuit entre sorties et U_N ou U_P (< 60 s)
Longueur de câble max.	100 m (5 V) / 200 m (10...30 V)
Montage recommandé	Avec accouplement flexible sur l'arbre moteur
Fixation	Flasque de fixation E 60033
Raccordement électrique	Selon schéma sur le boîtier, câble blindé
Entretien	Nettoyer avec un chiffon sec, éviter les chocs
Sécurité	Mettre l'installation hors tension avant toute intervention
Pièces détachées et réparabilité	Contacter le service après-vente IFM
Application	Mesure de déplacements linéaires et angulaires, détection de position
Certifications	Certificat U8V 10 08 70596 006
Langues disponibles	Multilingue (français, allemand, anglais, etc.)

FOIRE AUX QUESTIONS - RB6007 IFM

Quel type de produit est le RB6007 ?

Le RB6007 est un codeur incrémental (platine disque) de la marque IFM. Il convertit un mouvement de rotation en impulsions électriques pour mesurer des déplacements ou des positions.

Quelle tension d'alimentation utiliser ?

L'alimentation dépend de la version : 5 V pour la version TTL ou 10...30 V pour la version HTL. Vérifiez l'étiquette sur l'appareil.

Comment monter le codeur sur un moteur ?

Montez un accouplement flexible entre l'arbre du codeur et l'arbre du moteur pour éviter d'endommager les roulements. Utilisez le flasque de fixation E 60033 fourni.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 10 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas : (f_ / Z) × 60.

Quels sont les types de sortie disponibles ?

Deux types : TTL (5 V, 20 mA) pour la version basse tension et HTL (10...30 V, 50 mA) pour la version haute tension. Les sorties sont protégées contre les courts-circuits.

Quelle longueur de câble puis-je utiliser ?

Avec un câble blindé, la longueur maximale est de 100 m pour la version 5 V et de 200 m pour la version 10...30 V.

Comment entretenir le codeur ?

Nettoyez l'appareil avec un chiffon sec. Évitez les chocs sur l'arbre et ne jamais utiliser d'outil abrasif. Mettez l'installation hors tension avant toute intervention.

Que faire en cas de court-circuit ?

Les sorties sont protégées contre les courts-circuits entre sorties et U_N ou U_P pendant moins de 60 secondes. Si le défaut persiste, coupez l'alimentation et vérifiez le câblage.

Où trouver le schéma de raccordement ?

Le schéma de raccordement est imprimé sur le boîtier du codeur. Suivez-le pour connecter correctement les fils d'alimentation et de sortie.

Le RB6007 est-il adapté à la mesure de déplacement linéaire ?

Oui, il peut mesurer des déplacements linéaires en combinant avec un pignon et une crémaillère ou une roue de mesure. Montez alors le codeur sur un support flexible pour compenser les jeux.

MODE D'EMPLOI RB6007 IFM

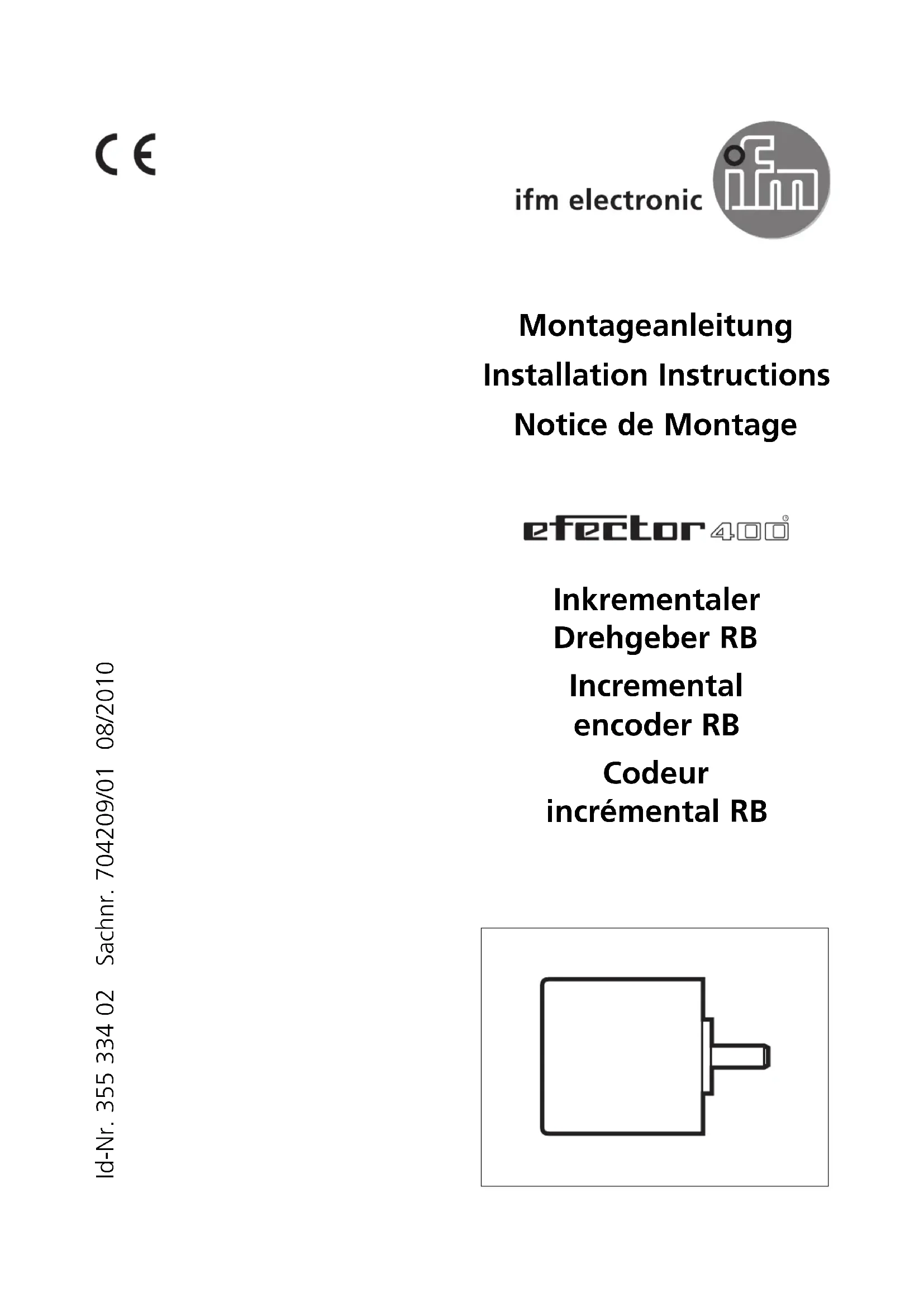

Montageanleitung Installation Instructions Notice de Montage

efector400

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incremental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détction de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V)
  Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/mn): (f_ / Z) * 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz ; Z = nombres de pas )
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 60 s

Montage

Mettre l'installation hors tension. Ne pasmettre en marche le moteur lors du montage.

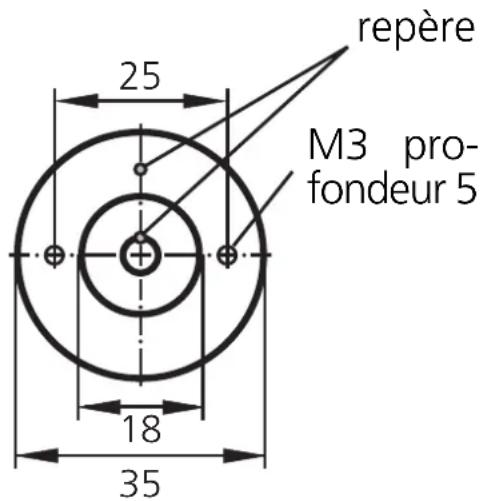

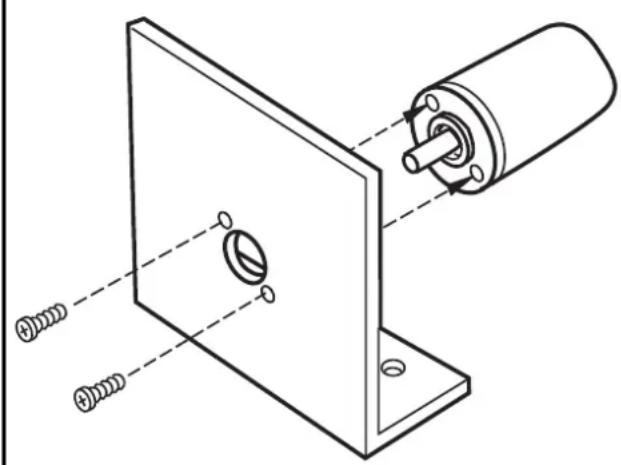

flasque de fixation E 60033

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommages.

En cas de mesure de déplacement avec un pignon et une crémaillière monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du cable ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

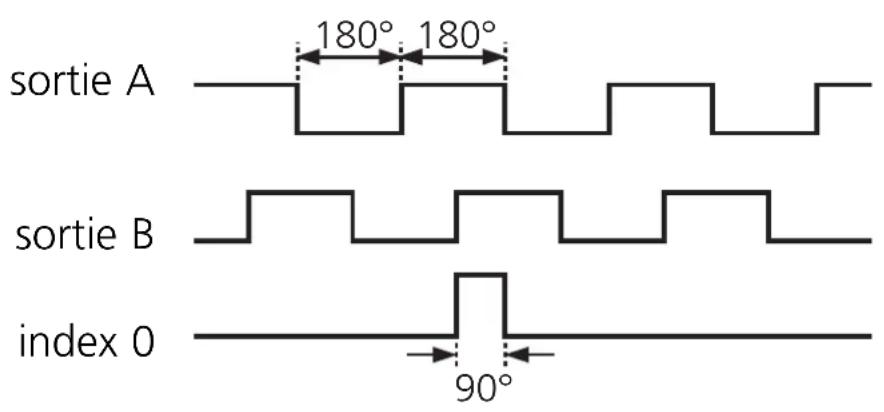

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par cable blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

CERTIFICATE

No. U8V 10 08 70596 006
