Produkttyp	Inkrementalgeber (Drehsensor)
Marke	IFM
Modell	RB6007
Versorgungsspannung	5 V oder 10...30 V je nach Version
Anzahl der Schritte (Impulse pro Umdrehung)	Je nach Modell (z.B. 100, 500, 1000 Imp./Umdrehung)
Maximale Impulsfrequenz	300 kHz (5 V) / 160 kHz (10...30 V)
Maximale mechanische Drehzahl	10 000 U/min
Maximale elektrische Drehzahl	(f_ / Z) × 60 (f_ in Hz, Z = Anzahl der Schritte)
Ausgangstyp	TTL (5 V, 20 mA) oder HTL (10...30 V, 50 mA)
Ausgangsschutz	Kurzschluss zwischen Ausgängen und U_N oder U_P (< 60 s)
Maximale Kabellänge	100 m (5 V) / 200 m (10...30 V)
Empfohlene Montage	Mit flexibler Kupplung auf der Motorwelle
Befestigung	Befestigungsflansch E 60033
Elektrischer Anschluss	Gemäß Schaltplan auf dem Gehäuse, geschirmtes Kabel
Wartung	Mit trockenem Tuch reinigen, Stöße vermeiden
Sicherheit	Vor jedem Eingriff die Anlage spannungsfrei schalten
Ersatzteile und Reparaturfähigkeit	IFM Kundendienst kontaktieren
Anwendung	Messung von linearen und Winkelbewegungen, Positionserkennung
Zertifizierungen	Zertifikat U8V 10 08 70596 006
Verfügbare Sprachen	Mehrsprachig (Französisch, Deutsch, Englisch, usw.)

Häufig gestellte Fragen - RB6007 IFM

Welcher Produkttyp ist der RB6007?

Der RB6007 ist ein Inkrementalgeber (Scheibenplatine) der Marke IFM. Er wandelt eine Drehbewegung in elektrische Impulse um, um Verschiebungen oder Positionen zu messen.

Welche Versorgungsspannung verwenden?

Die Versorgungsspannung hängt von der Version ab: 5 V für die TTL-Version oder 10...30 V für die HTL-Version. Überprüfen Sie das Etikett auf dem Gerät.

Wie montiere ich den Geber auf einen Motor?

Montieren Sie eine flexible Kupplung zwischen der Welle des Gebers und der Motorwelle, um die Lager nicht zu beschädigen. Verwenden Sie den mitgelieferten Befestigungsflansch E 60033.

Was ist die maximale Drehzahl?

Die maximale mechanische Drehzahl beträgt 10 000 U/min. Die maximale elektrische Drehzahl hängt von der Impulsfrequenz und der Anzahl der Schritte ab: (f_ / Z) × 60.

Welche Ausgangstypen sind verfügbar?

Zwei Typen: TTL (5 V, 20 mA) für die Niederspannungsversion und HTL (10...30 V, 50 mA) für die Hochspannungsversion. Die Ausgänge sind kurzschlussgeschützt.

Welche Kabellänge kann ich verwenden?

Mit geschirmtem Kabel beträgt die maximale Länge 100 m für die 5-V-Version und 200 m für die 10...30-V-Version.

Wie pflege ich den Geber?

Reinigen Sie das Gerät mit einem trockenen Tuch. Vermeiden Sie Stöße auf die Welle und verwenden Sie niemals ein scheuerndes Werkzeug. Schalten Sie die Anlage vor jedem Eingriff spannungsfrei.

Was tun bei Kurzschluss?

Die Ausgänge sind gegen Kurzschlüsse zwischen Ausgängen und U_N oder U_P für weniger als 60 Sekunden geschützt. Wenn der Fehler bestehen bleibt, schalten Sie die Stromversorgung aus und überprüfen Sie die Verkabelung.

Wo finde ich den Anschlussplan?

Der Anschlussplan ist auf dem Gehäuse des Gebers aufgedruckt. Folgen Sie ihm, um die Versorgungs- und Ausgangsdrähte korrekt anzuschließen.

Ist der RB6007 für die Messung von linearen Verschiebungen geeignet?

Ja, er kann lineare Verschiebungen messen, indem er mit einem Ritzel und einer Zahnstange oder einem Messrad kombiniert wird. Montieren Sie den Geber dann auf eine flexible Halterung, um Spiel auszugleichen.

BEDIENUNGSANLEITUNG RB6007 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/ "pulses") laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  Max. Drehzahl mechanisch: 10 000 U/min
• Max. Drehzahl elektrisch (in U/min): (f / Z) * 60 ( f = Impulsfrequenz des Drehgebers oder max. Eingangsfrequency der Folgeelektronik in Hz; Z = Strichzahl )
• Ausgabe kurzschlussfest gegen U_N und U_P < 60 s

Montage

Schalten Sie die Anlage spannungsfrei. Der Antriebarf während der Montage nicht in Betrieb gesetzt werden.

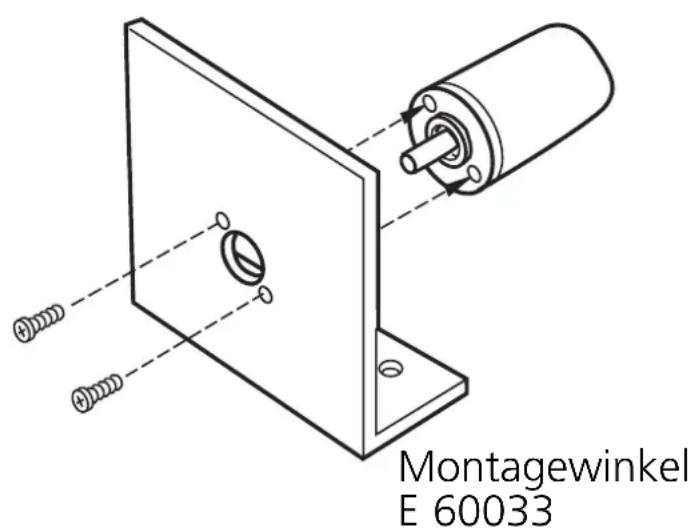

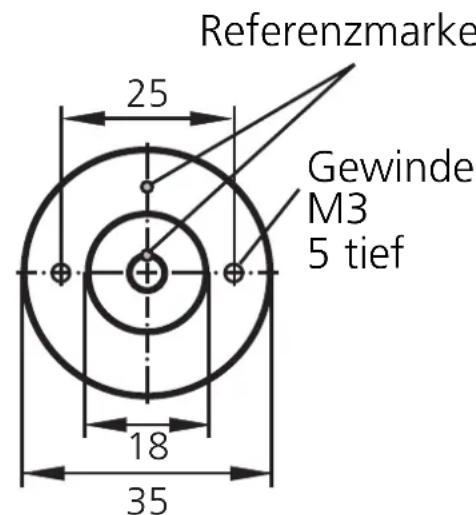

Drehgeber und Antrieb sollen durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollen der Befestigungswinkel auf ein federndes Unterverlmt montiert werden. Bei Wegmessung mit Messrad sollen den Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder losen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Veränderung mit abgeschirmtem Verlangerungskabel; max. Lange 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
