MODE D'EMPLOI AC1306 IFM

Fonctionnement et caractéristiques 3
Interface de programmation RS232C 3
Interface Profibus DP 3
Montage. 3
Raccordement electrique. 4
Eléments de service et d'indication 4
Voyants LED et raccordement des bornes 5
Réglage du contraste 6
Fonctionnement 6
Aperçu du menu 7
Navigation menu. 8

Fonctionnement et caractéristiques

Le contrôle intègre un ou deux maitres AS-i (AC1305 / AC1306, les deux selon la version AS-i 2.1), une unité de prétraitement et une interface Profibus-DP (option).

Il contrôle l'échange de données avec le niveau capteurs / actionneurs,

traite les données périphériques dans le processeur intégré (prétraitement des • signaux),

travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),

peut communiquer avec le niveau système de commande supérieur (mode • passerelle).

Interface de programmation RS232C

Débit de transmission 4800 à 115.200 baud

Distance maximum entre le contrôle et l'hote: 20 m

Déparation galvanique avec l'alimentation du contrôlee

Câble de programmation E70320 nécessaire pour raccorder l'hôte

Interface Profibus DP

Débit de transmission 9600 à 12 Mbaud

Distance maximum entre le contrôle et l'hote : en fonction du début de transmission

Déparation galvanique avec l'alimentation du contrôle.

Jusqu'à 31 contrôleurs connectés en parallèle par segment

Raccordement des broches : broche 3 : signal B ; broche 8 : signal A

Montage

Fixer le contrôle sur un rail profile 35~mm . La protection de l'appareil est IP 20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trou s d'event ne doit pas etre gennee.

Eviter un montage à proximé directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la borne FE. S'assurer d'une connexion électrique sure entre le contrôlee AS-i (borne FE) et la terre de l'appareil.

Alimenter le contrôle en 24 V DC (20...30 V TBTP), par ex. via l'alimentation 24 V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24 V et 0 V.

Eléments de service et d'indication

L'etat du maître (AC1305) / des maîtres (AC1306) et du système raccardé est indiqué par trois LED de diagnostic sur le contrôle.

LED PWR/COM allumée : Ali	mentation AS-i présente, au moins un esclave a été détecté
LED PWR/COM clignote : Ali	mentation AS-i présente, maisaucune esclave n'a été détecté correctement
LED PROJ allumée : Mode proje	projet actif, la surveillance de la configurati- on est désactivée
LED PROJ clignote : Mode proje	projet actif, le passage en mode protégé n'est pas possible carve qu'un esclave ayant l'adresse 0 est raccordé.
LED CONF/PF allumée : La configuration présélectionnée et la configurati- on actuelle ne sont pas identiques
LED CONF/PF clignote : Défaut périphérique sur au moins un esclave raccordé
LED PROFIBUS allumée : Erreur bus Profibus DP

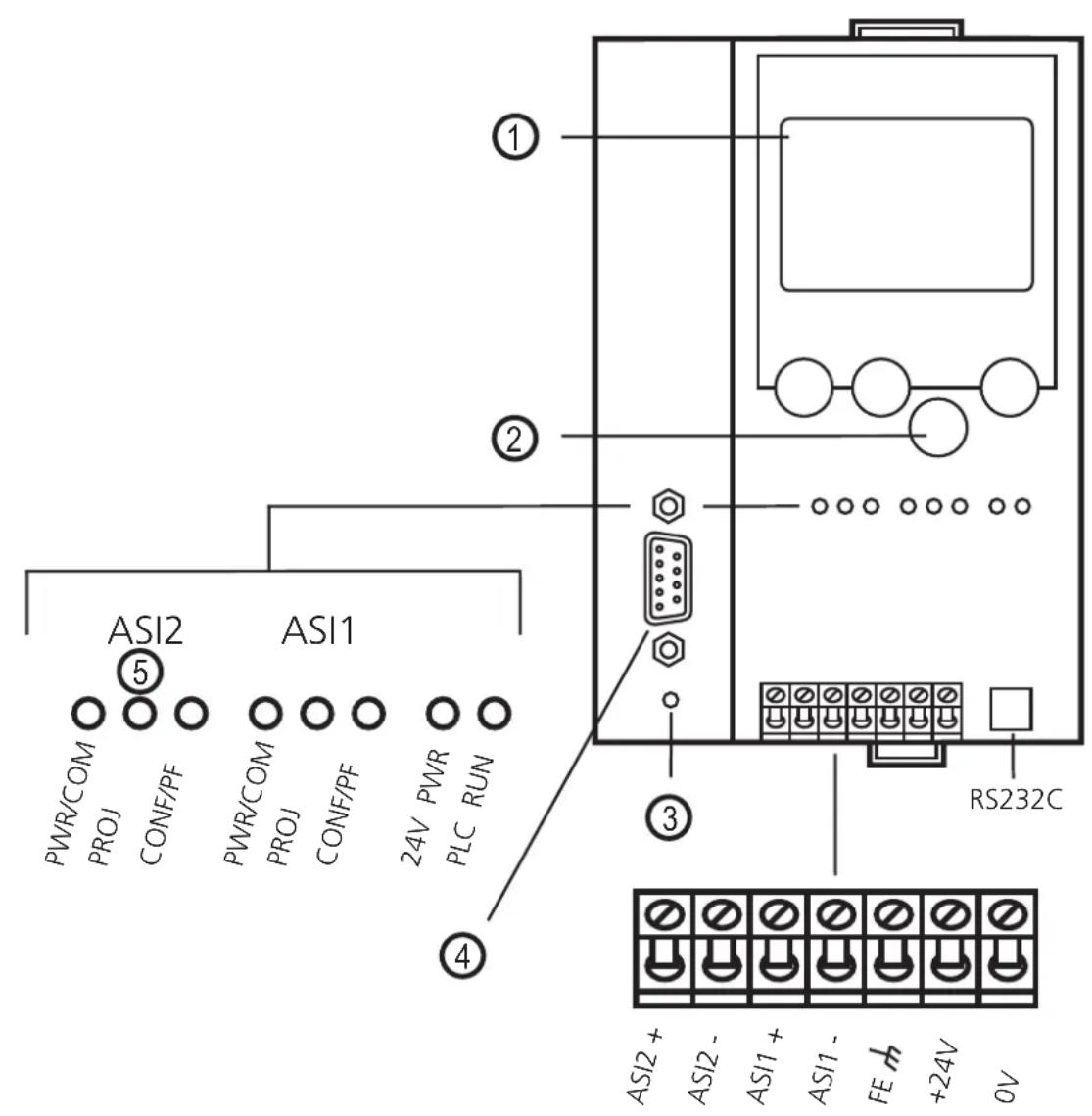

Voyants LED et raccordement des bornes

Affichage1:

Boutons2:

Erreur bus Profibus DP3:

Interface Profibus DP4:

Seulement AC13065:

Réglage du contraste

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

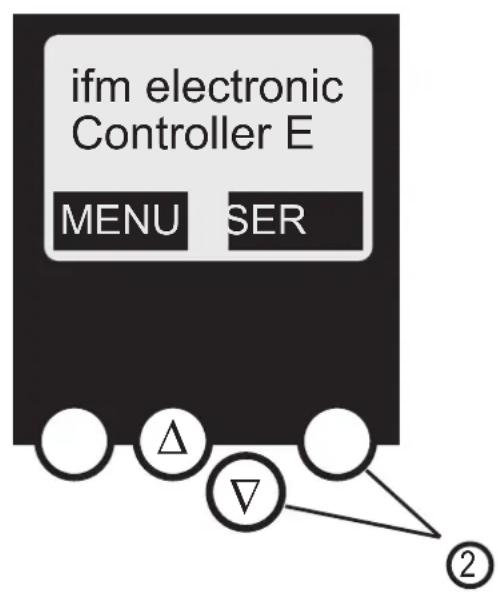

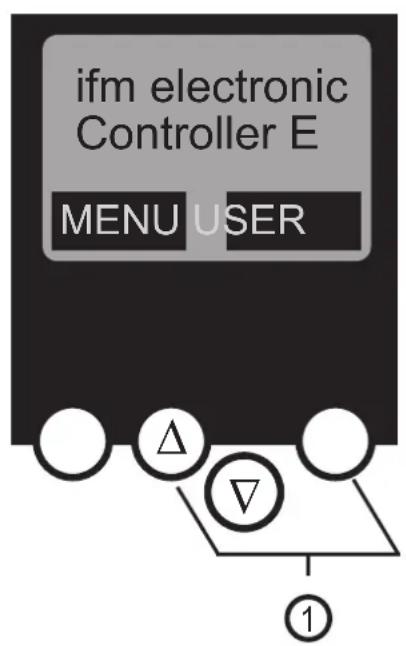

Augmenter le contraste1:

Réduire le contraste2:

Fonctionnement

Pour le fonctionnement d'un système AS-i, une alimentation AS-i spécifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le cable AS-i jaune en energia et réalise un découvert des données par rapport au régulateur de tension de l'alimentation. Les alimentations à découvert standard considéreraient les signaux de données AS-i comme signaux parasites et les supprimeraient.

Déconnecter l'alimentation avant de raccorder le contrôleur_e

Pour avoir un fonctionnement correct, le réseau AS-i ne doit pas etre relié à la terre. Par contre, les polarités AS-i + et AS-i -doivent etre symétriques par rapport à la masse de l'installation.

S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

Aperçu du menu

Le menu principal est ouvert en appuyant sur le bouton gauche " MENU " dans l'écran de départ.

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyer sur les boutons simultanément pour changer entre le menu allemand et anglais.

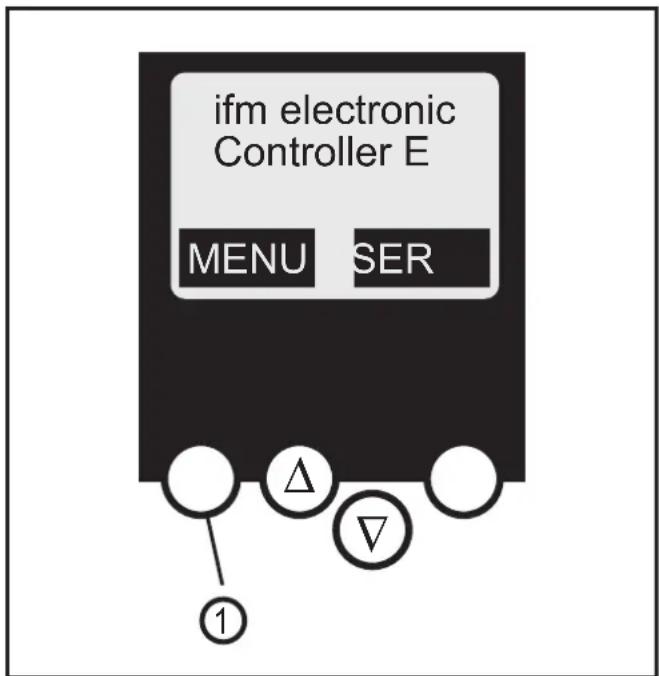

Bouton menu1:

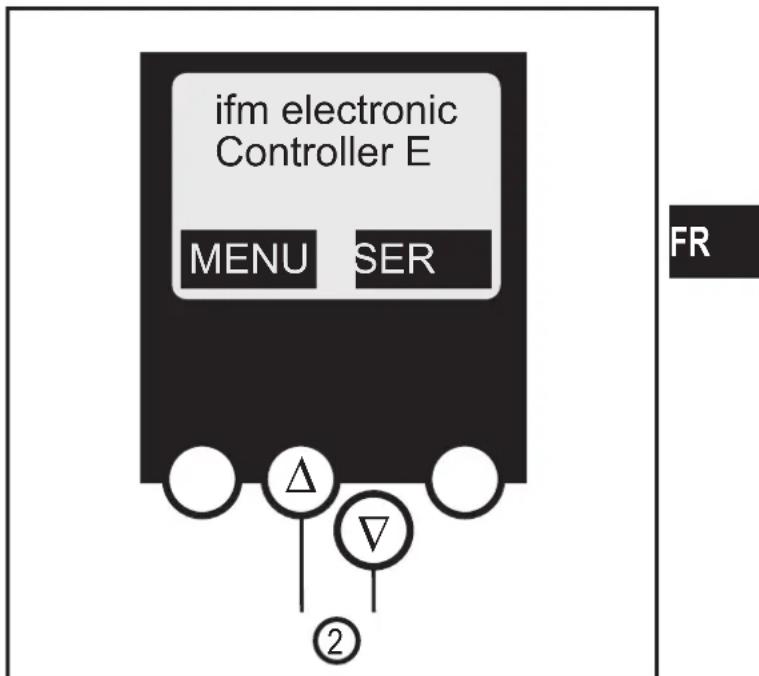

Boutons de navigation2:

Navigation menu

O Slave Lists (Véri-tion des adresses des esclaves AS-i raccordés)
	Liste des esclaves AS-i déteçés (LDS)• Liste des esclaves AS-i présélectionnés (LPS)• Liste des esclaves AS-i actifs (LAS)• Liste des esclaves AS-i avec défaut périphérique (LPF)•
O Address Slave (Prgrammation des adresses correctes dans les esclaves AS-i raccordés)
	Ré-adressage d'un esclave AS-i raccordé au contrôle• Adressage automatique de nouveaux esclaves AS-i à la • prochaine adresse disponible (easy startup)
O Quick Setup (Sommaire des points de menu nécessaires à une configu- ration de base)
	Lecture de la configuration AS-i actuelle (config all)• Réglage de la connexion bus de terrain (option)•
O System Setup (Réglage du contrôle•)
	Débit de transmission de l'interface de programmation • série
	• Adresse IP de l'interface de programmation Ethernet (options)
	• Saisie du mot de passée permettant de modifier la config- uration du système
	Mise à jour du firmware du contrôle• (logiciel de pro- grammation spécifique nécessaire)
O System Info	(Informations sur l'appareil)
	• Numérodes version du matériel et du firmware de ce contrôle• • Numéro série de ce contrôle• • Temps de cycle API actuel / maximal
O PLC Setup (L'em)	ploi de l'API intégré est optionnel) Activation ou désactivation du mode passerelle (aucun • API utilisé) Démarrage et arrêt de l'API dans le contrôleleur®(si utilisé)
O PLC Info (Affichege nom du programme d'application, auteur, date)
O Master Setup (Bats internes du maître AS-i) Lecture de la configuration AS-i actuelle (config all)• Passage en mode projet : configuration du système AS-i• Passage en mode protégé : fonctionnement normal (le • maître surveille la configuration) Désactivation de l'adressage automatique des esclaves • AS-i en mode protégé Désactivation du reset AS-i lorsque le mode projet est • quitté Affichage du compteur config-error du système AS-i • raccordé Mise à zéro du compteur config-error• Affichage du taux de défaut en pourcentage du système • AS-i raccordé
O Slave Setup (Informations détaillées sur les esclaves AS-i raccordés) • Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés • Paramètres actuels et préselectionnés des esclaves AS-i raccordés • Paramètres actuels et préselectionnés des esclaves AS-i raccordés Défauts message dans la communication avec les • esclaves AS-i raccordés
O Fieldbus Setup	(Les différentes interfaces bus de terrain sont optionnelles) ∇ Saisie de l'adresse esclave du contrôlee dans le bus de terrain supérieur ∇ D'autres saisies dépendent du bus de terrain supérieur utilisé
O Fieldbus Data (q)	(Option) ∇ Affichage des données transmises cyclquement par le bus de terrain
