Marque	Optex
Modèle	WXIRAM (WXI-RAM)
Type de produit	Détecteur infrarouge passif
Méthode de détection	Infrarouge passif (PIR)
Couverture PIR	180° de largeur
Zones de détection	14 paires (horizontales), 2 lignes (verticales)
Limites de distance PIR	2,5 à 12 m (réglage continu)
Vitesse détectable	0,3 à 2,0 m/s
Sensibilité	2,0 °C à 0,6 m/s, sélectionnable par côté
Alimentation	3 à 3,6 Vcc, batterie lithium
Consommation (veille)	15 μA (WXI-R) / 16 μA (WXI-RAM) à 3 Vcc
Consommation (max)	4 mA à 3 Vcc
Période d'alarme	2,0 ±1 sec
Période de chauffe	60 sec ou moins (LED clignote)
Sortie d'alarme (droite/gauche)	Commutateur solide 10 Vcc 0,01 A max, NO/NC sélectionnable
Sortie problème	Commutateur solide 10 Vcc 0,01 A max, NO/NC sélectionnable
Indicateur LED	Rouge : chauffe, alarme, et détection de masquage (WXI-RAM)
Température de fonctionnement	-30 °C à +60 °C
Humidité	95% max
Indice de protection	IP55
Montage	Mur ou poteau (extérieur/intérieur)
Hauteur de montage	0,8 à 1,2 m
Poids	600 g
Accessoires inclus	Connecteurs, bandes velcro, vis de montage x2, vis de blocage x1
Fonction anti-masquage	Oui (modèle WXI-RAM)
Réglages DIP	LED, alarme/problème, sorties individuelles, comptage d'impulsions, minuterie d'économie batterie, anti-masquage

FOIRE AUX QUESTIONS - WXIRAM OPTEX

Comment installer le détecteur Optex WXIRAM sur un poteau ?

Utilisez le support de montage fourni et les vis de montage. Fixez le détecteur à une hauteur de 0,8 à 1,2 m pour une couverture optimale. Assurez-vous que le détecteur est orienté vers la zone à surveiller.

Quel type de batterie utiliser pour le WXIRAM ?

Le détecteur utilise une batterie lithium avec une tension de 3 à 3,6 Vcc. Reportez-vous au schéma de la notice pour le positionnement correct de la batterie.

Comment régler les interrupteurs DIP du WXIRAM ?

Les interrupteurs DIP permettent de configurer la LED, le type de sortie (N.O. ou N.C.), le comptage d'impulsions, la minuterie d'économie de batterie et l'anti-masquage. Consultez le tableau de la notice pour les réglages par défaut.

Que signifie le clignotement de la LED rouge ?

La LED rouge clignote pendant la période de chauffe (environ 60 secondes). En mode normal, elle s'allume lors d'une alarme. Sur le modèle WXI-RAM, elle indique aussi une détection de masquage.

Le détecteur ne détecte pas les mouvements, que faire ?

Vérifiez la sensibilité réglée via les DIP, la hauteur de montage (0,8-1,2 m) et l'absence d'obstacles. Assurez-vous que la batterie est chargée et que la température ambiante est dans la plage -30°C à +60°C.

Comment réduire les fausses alarmes ?

Utilisez le comptage d'impulsions (réglage DIP) pour ignorer les petites perturbations. Orientez le détecteur loin des sources de chaleur comme les radiateurs ou la lumière directe du soleil.

Le détecteur est-il adapté à une utilisation en extérieur ?

Oui, l'indice de protection IP55 le rend résistant à la poussière et aux projections d'eau. Il peut être monté sur mur ou poteau à l'extérieur, dans une plage de température de -30°C à +60°C.

Quelle est la portée maximale de détection ?

La portée est réglable de 2,5 à 12 mètres avec un ajustement continu. La couverture horizontale est de 180°.

Comment tester le détecteur après installation ?

Effectuez un test de marche en activant le mode test via l'interrupteur DIP. Marchez dans la zone de détection : la LED rouge doit s'allumer pour confirmer la détection.

Le détecteur WXIRAM est-il compatible avec tous les systèmes d'alarme ?

Les sorties d'alarme sont des commutateurs solides (10 Vcc, 0,01 A max) avec contacts NO/NC sélectionnables. Ils peuvent être intégrés à la plupart des panneaux de contrôle d'alarme standards.

MODE D'EMPLOI WXIRAM OPTEX

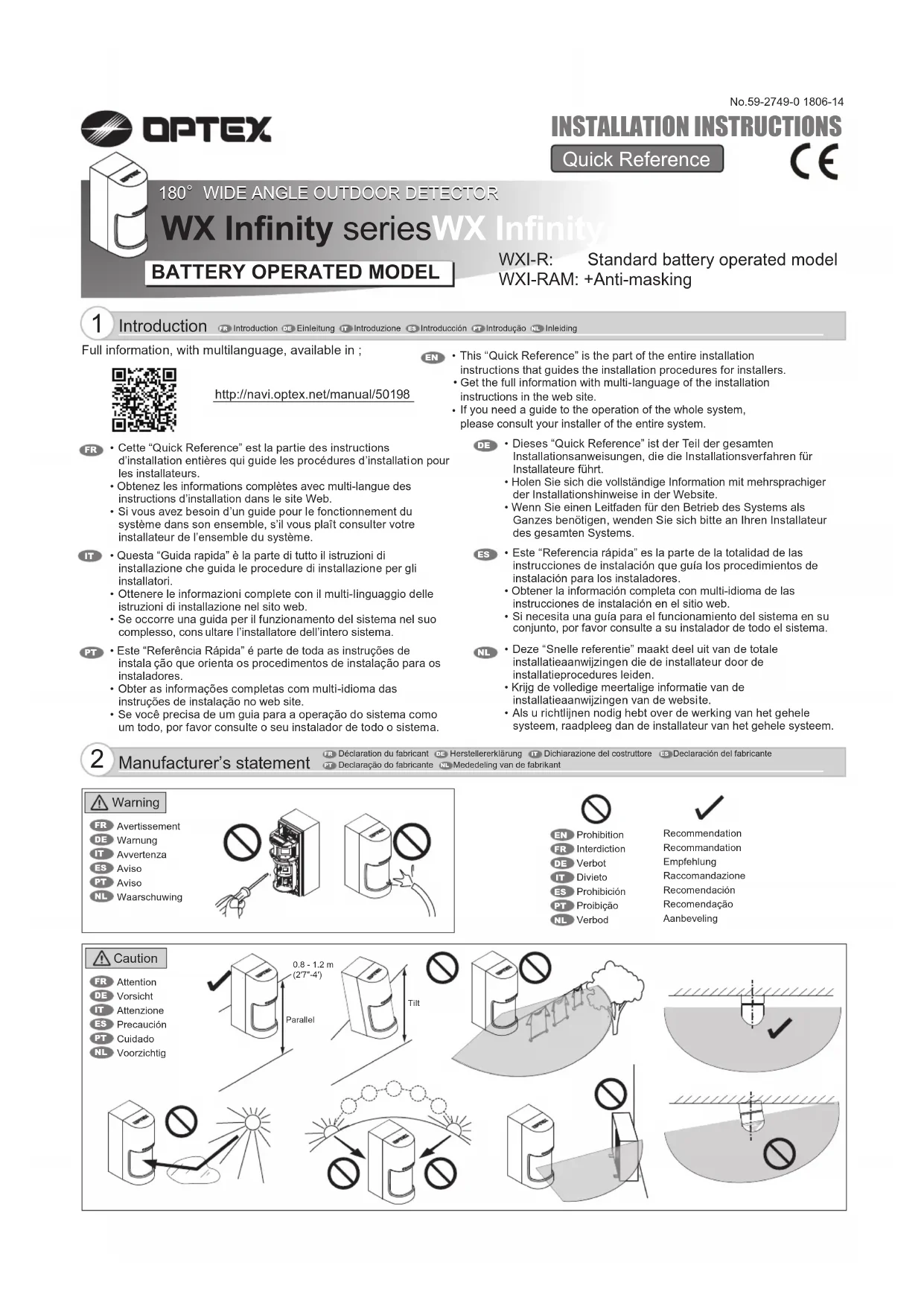

• Cette "Quick Reference" est la partie des instructions d'installation entières qui guide les procédures d'installation pour les installateurs.
• Obtenez les informations complètes avec multi-langue des instructions d'installation dans le site Web.
• Si vous avons besoin d'un guide pour le fonctionnement du système dans son ensemble, s'il vous plait consulterer votre installerateur de l'ensemble du système.

Déclaration du fabricant

Herstellererklarung

Pole mount Montage sur poteau
Pfostenmontage

Montaggio su palo

B3Montaje en poste
Montagem no poste
NL Paalmontage

Unite:années(environ)

FR Comment positionner une batterie
Come posizionare una batteria
Composponiaruma bateria

Avec le volet d'ajustement de zone.

WXI-R	1	2	3	4	5	6
WXI-RAM	1	2	3	4	5	6	7	8
Article LED		Alarm et problème	Sorties individuelles	Comptage d'impulsions	Usage Futures	Minutierie d'économie des batteries	Usage Futures	Anti-masquage
ON	ON	N.O.	ON	1		5 s		ON
OFF	OFF	N.C.	OFF	2		120 s		OFF

IT

WXI-R	1	2	3	4	5	6
WXI-RAM	1	2	3	4	5	6	7	8
Articolo LED	Allarme e gasto	Uscite individuali	Contengio degli Impulsi	Utilizzo futuro	Tempo risparmio battersia	Utilizzo futuro	Antimasche -ramento
ON	ON	N.O.	ON	1	5 s		ON
OFF	OFF	N.C.	OFF	2	120 s		OFF

PT

WXI-R	1	2	3	4	5	6
WXI-RAM	1	2	3	4	5	6	7	8
Item	LED	Alarméo problema	Saldas individuels	Contagem de pullos	Uso futuro	Timer de economía de carga	Uso futuro	Antimascar -amento
ON	ON	N.A.	ON	1		5 s		ON
OFF	OFF	N.F.	OFF	2		120 s		OFF

DE

Modèle	WXI-R	WXI-RAM
Méthode de détention	Inflar rouge passif
Couverture PIR	180° de largeur
Zone de PIR Horizontal; 14 palres, verticale; 2 lignes
Limits de distance PIR	2,5 à 12 m (ajustement continu)
Vitesse déetectable 0,3 à 2,0	m/s (1' à 6"7"/s)
Sensibilité	2,0 °C (3,6°F) à 0,6 m/sSélectionnable pour chaque côté individuellement
Alimentation 3 à 3,6 Vcc batterie lithium
Consommation de courant sauf test de marche )	15 μA en veille/4 mA max. à 3 Vcc	16 μA en veille/4 mA max. à 3 Vcc
Période d'alarme	2,0 ±1 sec.
Période de chauffe	60 sec. ou moins (Clignote LED)
Sortie d'alarme (R)	Solid commutateur 10 Vcc 0,01 A max.[Individuel:Droîte ou Général]. [N.O. ou N.C.] sont sélectionnables
Sortie d'alarme (L)	Solid commutateur 10 Vcc 0,01 A max.[Individuel:Gauche ou Général]. [N.O. ou N.C.] sont sélectionnables
Sortie problème	Solid commutateur 10 Vcc 0,01 A max.[N.O. ou N.C.] est sélectionnables
Indicateur LED(Interrupteur DIP ONou Test de marce)	LED rouge; 1. Chauffe2. Alarm	LED rouge; 1. Chauffe2. Alarm3. Détention de masquage
Température de fonctionnement(sauf batterie)	-30 °C à +60 °C (-22°F à +140°F)
Humidité	95% max.
Protection Internationale	IP 55
Montage	Mur. poteau (extérieur, intérieur)
Hauteur de montage	0,8 à 1,2 m (2'7" à 4")
Poids	600 g (21,2 oz.)
Accessories	[1] Connecteur pour ALIMENTATION et ALARMER (R)[2] Connecteur pour ALARMER (L)[3] Connecteur pour PROBLEMER[4] Bandes velcro[5] VIs de montage (4 x 20 mm) x 2[6] VIs de blocage x 1

• Les specifications et design sont subject à modifications sans information préalable de norte part.
• Ces appeareils sont concus pour détecter un intrus et pour actionner un panneau de contrôle d'alarme. Comme ils font partie d'un système complet, nous ne pouvons accepter aucune responsabilité pour aucun dommage ou autre conséquence d'une intrusion.
