OM106C - Capteur de porte/fenêtre OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre
Marque	Optex
Modèle	OM106C
Technologie de détection	Micro-ondes à effet Doppler (24,125 GHz)
Portée de détection	2,0 à 3,5 m (réglable)
Angle de détection	Large (réglable avec lentille à champ étroit incluse)
Alimentation	12-24 V AC/DC (±10%)
Consommation électrique	≤ 1,5 W
Sortie	Relais de forme C (50 V, 0,3 A max)
Temps de réaction	0,5 s ou 2,0 s (sélectionnable)
Température de fonctionnement	+10°C à +70°C (montage capot) / +20°C à +80°C (montage plafond)
Indice de protection	IP54
Poids	140 g
Dimensions (approx.)	120 x 60 x 40 mm (profondeur x largeur x hauteur)
Matériau du boîtier	Plastique
Couleur disponible	Argent ou Noir
Reconnaissance de direction	Oui (modèle OM106C)
Réglage de sensibilité	Potentiomètre (Haut/Bas)
Micro-interrupteurs	4 : sensibilité, attente en sortie, immunité, direction (selon modèle)
Témoin LED	Vert (veille), Rouge (détection), Vert clignotant (configuration)
Accessoires inclus	Câble 3 m, gabarit de montage, lentille à champ étroit, vis de montage
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de nettoyants ou solvants
Sécurité	Ne pas démonter, réparer ou laver ; danger de choc électrique
Pièces détachées et réparabilité	Lentille à champ étroit incluse, pas de pièces réparables par l'utilisateur
Informations générales	Fabriqué par OPTEX CO., LTD. (Japon) ; conforme RED 2014/53/EU

FOIRE AUX QUESTIONS - OM106C OPTEX

Comment installer le capteur OM106C ?

Fixez le gabarit de montage à l'emplacement souhaité, percez deux trous de 3,4 mm et un trou de 8 mm pour le câble. Fixez le capteur avec les vis fournies, branchez le câble au contrôleur de porte, puis mettez sous tension. Reportez-vous à la section Installation de la notice.

Comment régler la zone de détection ?

Utilisez le potentiomètre de sensibilité pour élargir ou réduire la zone. Pour une zone étroite, installez la lentille à champ étroit fournie. Si la hauteur de montage dépasse 3,0 m, réglez la sensibilité sur H (Haut).

Que signifie le témoin LED vert clignotant ?

Le témoin vert clignotant indique que le capteur est en mode configuration. Cela dure environ 10 secondes après la mise sous tension. Pendant cette période, le capteur ne détecte aucun objet.

Comment activer la reconnaissance de direction ?

Le modèle OM106C permet la reconnaissance de direction. Réglez les micro-interrupteurs 1 et 2 selon la notice pour activer cette fonction. Consultez la section Réglages des micro-interrupteurs pour plus de détails.

Que faire si la porte ne s'ouvre pas automatiquement ?

Vérifiez la tension d'alimentation (12-24 V AC/DC) et le câblage. Augmentez la sensibilité si nécessaire. Assurez-vous que la zone de détection n'est pas obstruée et que le capteur n'est pas en mode configuration.Consultez le tableau de dépannage dans la notice.

Comment nettoyer le capteur ?

Essuyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de nettoyants, solvants ou eau, car cela pourrait endommager le capteur ou provoquer un choc électrique.

Peut-on utiliser le capteur en extérieur ?

Le capteur a un indice de protection IP54, ce qui le protège contre la poussière et les éclaboussures. Il peut être utilisé en extérieur à condition d'être installé à l'abri de la pluie directe ou de la neige. Utilisez la housse de protection si nécessaire.

Quelle est la portée maximale du capteur ?

La portée de détection est de 2,0 à 3,5 mètres selon le réglage de sensibilité et la hauteur de montage. Au-delà de 3,0 m, réglez la sensibilité sur Haut.

Comment brancher le capteur au contrôleur de porte ?

Connectez le câble fourni au bornier du capteur (bornes étiquetées) et au contrôleur de porte selon le schéma de la notice. Assurez-vous que le courant est coupé avant le branchement pour éviter tout choc électrique.

Que faire en cas de détection fantôme (porte s'ouvre sans raison) ?

Réduisez la sensibilité, vérifiez que la zone de détection ne chevauche pas la porte ou des objets mobiles. Activez la fonction d'immunité en réglant le micro-interrupteur 4 sur ON. Essuyez l'humidité sur le boîtier.

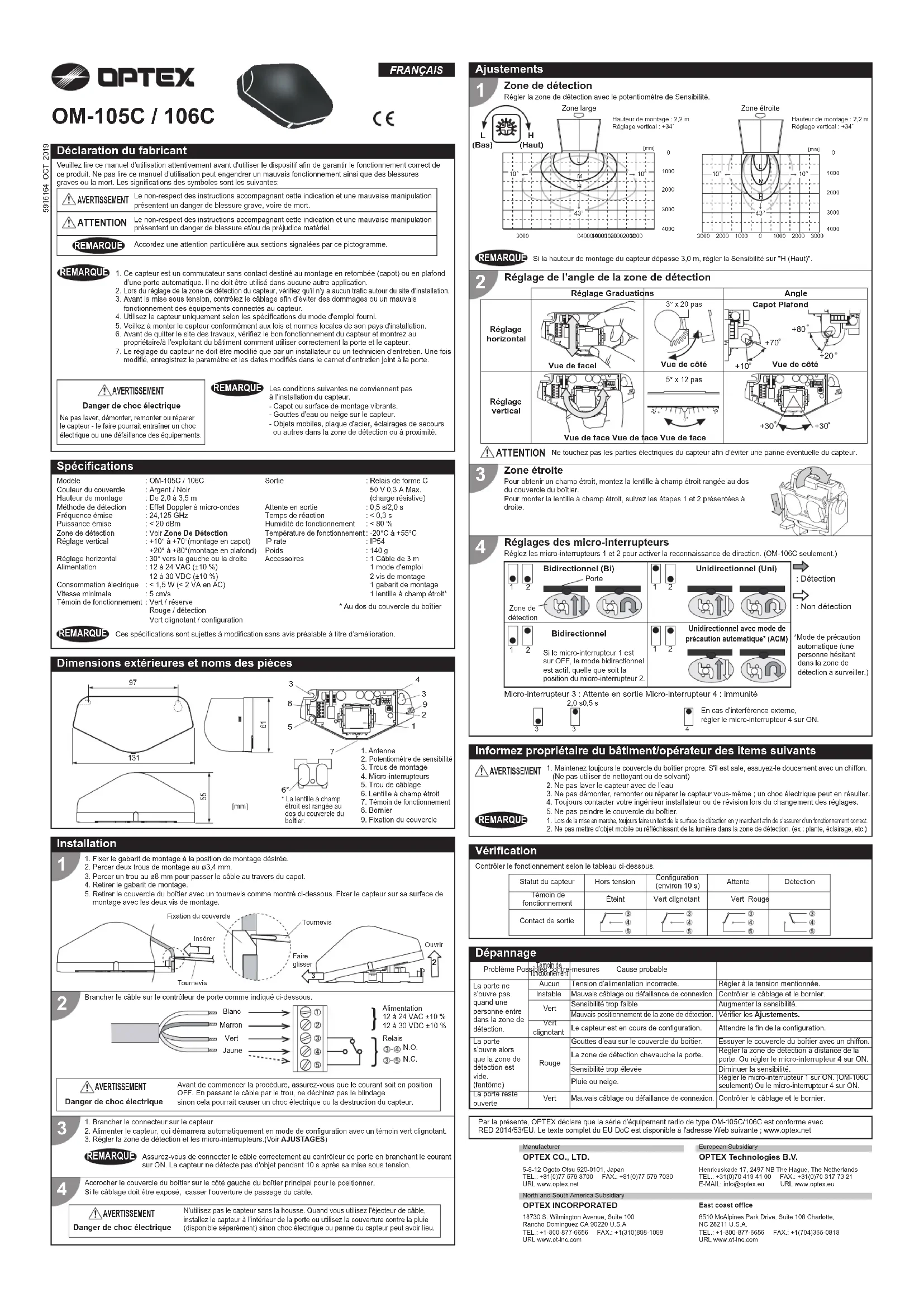

MODE D'EMPLOI OM106C OPTEX

Déclaration du fabricant

Veuilaz ire ce manuel d'utilisation attenlvement avant d'utiliser le disposif afin de garantir le fonctionnement correct de ce produit. Ne pas dire ce manuel d'utilisation peut engendre un mauvais fonctionnement ainsi que des blessures graves ou la mort. Les significations des symboles sont les suivantes:

AVERTISSEMENT

Le non-respect des instructions accompagnant cette indication et une mauvaise manipulation représentant un danger de blessure grave, voie de mort.

ATTENTION

Le non-respect des instructions encourpant cette indication et une mauvaise manipulation représentant un danger de blessure et/ou de préjudence matériel.

REMARQUE

Accordez une attention particuliere aux sections signalees par ce pictogramme.

REMARQUE

1. Ce capteur est un commutateur sans contact destiné au montage en retombée (capot) ou en plafond d'une zeroes automatique. Il ne doit être utilisé dans aucune autre application.
2. Lors du réglage de la zone de détction du capteur, vérifie qu'il n'a aucurniTraffic au cours du site d'installation. 3. Avant la mise sous tension, contrôle le c的秘密 aif d'évit des dommages ou un mauvais
   fonctionnement des équipements connectés au capteur.
3. Utilisez le capteur uniquement selon les specifications du mode d'emploi foumi
4. Veillez à monter le capteur conformément aux lois et normes locales de son pays d'installation
5. Avant de quitter le site des travaux, vérifie le bon fonctionnement du capteur et montrez a l'expertiarié à l'exploitant du héliom non compté utilisier corretommèl la porte et la panéleur.
6. Le règlée du capteur ne doit être modifiée que par un installerateur ou un technicien d'entretien. Une fois modifiée, exépréciest le paramètre et les dates modifiées dans le camet d'entretien Joint à la porte.

AVERTISSEMENT

Danger de chocolélectrique

Ne pas laver, démonter, remonter ou réparer le captateur - le faitie pourrait entrainer un chocolélectrique ou une defaillANCE des équipements

REMARQUE

Les conditions suivantes ne conviennent pas à l'installation du couette.

• Canot ou surface de montage x

Gouttes d'eau ou neige sur le capteur.
- Objet mobiles, plaque d'acier, éclairages de secours ou autres dans la zone de détction ou à proximité.

Specifications

Modèle

OM-105C/106C
:Argent / Noir
:De2,0a3,5m
: Effet Doppler a micro-ondes
:24,125GHz
: <20 dBm
:Voir Zone De Detection
: +10° a +70° (montage en capot)
+20° a +80° (montage en plateau) 35
+12+24/16（+10%）
12.84VAC（±10%）13.24VAC（±10%）
12a5VDC（±10%）≤1.5W（±3VAC+AC）
：5cm/s
:Vert/Preserve
Rouge / detection
Vert clignotant / configuration

Sortie

Relais de forme C

Attente en sortie

50V0.3AMax

Temps de reaction Humidite de financement

0.5s/2.0s

Tnncntrucr de nnnnne

<0,3s

IP rate

IP54

Poids

140

Accessories

1 Cable de 3 m

1mode d'emploi

2yis demontage

1. cabarit de montane

1 lentille a champ etroit

* Au dos du couvercle du boitier

REMARQUE

Ces specifications sont sujettes à modification sans avis préalable à titre d'amélioration.

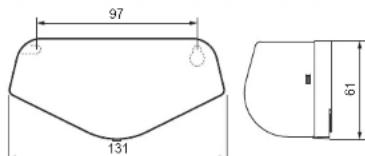

Dimensions extérieures et noms des pieces

"La monte a champ étroit est rangiée au dos du couverte du boirier.

1.Antenne
2. Potentiomére de sensibilités
3. Trous de montage
4. Micro-interrupteurs
5. Trou de cablage
6. Lentile à champ étroit
7. Temoin de fonctionnement
B. Bornier
9. Fixation du couvercle

Installation

1. Fixer le gabarit de montage à la position de montage désirée.
2. Percer deux trous de montage au 3,4 mm.
3. Percer un trou au 8 mm pour passer le cable au travers du capot.
4. Retirer le gabarit de montage.

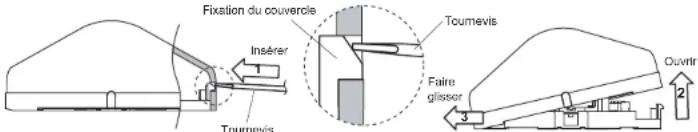

5. Retirer le couvercle du bolfer avec un tourevis comme montré ci-dessous. Fixer le capteur sur sa surface de montage avec les deux vis de montage.

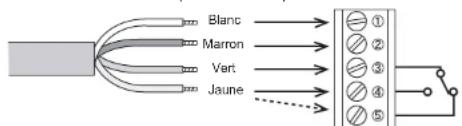

Brancher le cable sur le contrôleur de porte comme indiqué ci-dessous.

Avant de commencer la procEDURE, assurez-vous que le courant soit en position OFF. En cas où le cas est non la trésque ne déchappe pas le blinds.

GPT: I'm passing to cause par the wou. He desirez pas la dinuage si non cette pourrait causer un chic électrique ou la destruction du capteur.

1. Brancher le connecteur sur le capteur
2. Alimenter le capteur, qui démarrera automatiquement en mode de configuration avec un témoin vert clignotant. 3. Régier la zone de détction et les micro-interrupteurs. (Voir AJUSTAGES)

REMARQUE

Assurez-vous de connecter le cable correctement au contrôleur de porle en branchant le courant sur ON. Le captoeur ne detecte pas d'objet pendant 10 s après sa mise sous tension.

Accrocher le couvertre du boilier sur le cote gauche du boilier principal pour le positionner. Si le cablage doit être exposé, casser l'ouverture de passage du cable.

AVERTISSEMENT

N'utilise pas le capteur sans la housse. Quand vous utilisez l'electeur de cable, installez le capteur à l'intérieur de la porte ou utilisez la couverture contre la pluie (disponible séparation) sinon chic électrique ou panne du capteur peut avoir lieu.

Ajustements

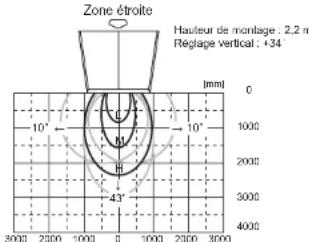

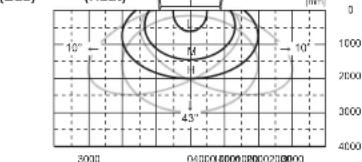

Zone de détention

Régler la zone de détction avec le potentiametre de Sensibilite.

Zone large

Si la hauteur de montage du capteur depasse 3,0 m, regler la Sensibilite sur "H (Haut)".

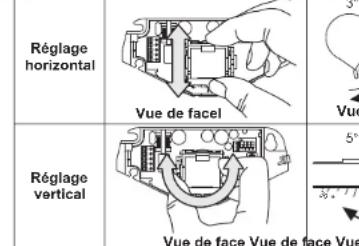

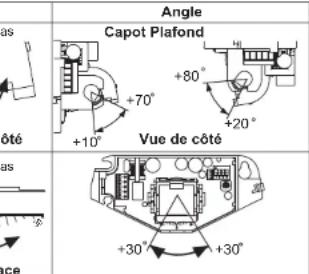

Réglage de l'angle de la zone de détention

ATTENTION No touchez pas les parties electriques du capteur ain f'deviter une panne eventuelle du capteur.

Zone étroîte

Pour oblten un champ etroit, montez la lentille à champ etroit rangée au dos du couverde du bollier.

Pour monter la lentille à champ écroit, suivez les étapes 1 et 2 presentsées à droite.

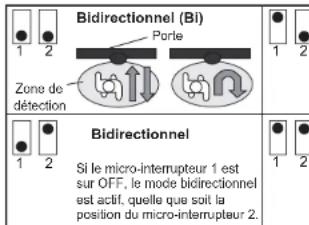

Réglages des micro-interrupteurs

Réglez les micro-interrupteurs 1 et 2 pour activer la reconnaissance de direction. (OM-106C seulment.)

Micro-interrupteur 3 : Attente en sortie Micro-interrupteur 4 : immunité

En cas d'intérfERENCE extema, réçier le micro-interrupteur 4 sur ON.

Informez propriete du bateau/opérateur des items suivants

RITISSEMENT 1. Maintenez tous les couverture du boilier propre. S'il est sale, essuyez-le doucolement avec un chiffon. (Ne pas utiliser de nettoyant ou de solvant)

1. Ne pas laver le capteur aves de I'eau
2. Ne pas démonter, remonter ou réparer le capteur vous-même; un choc électricque peut en résultat
3. Toujours contacter vous ingénieur installateur ou de revision lors du changement des reglages
4. Ne pas peindre le couvercle du boitier
5. Lors de la mise en marche, bucurs faire un last de la surface de selection en y marchant alr de s assurer d'un fondiement correct
6. Ne pas mettre d'objet mobile ou reflechissant de la lumiere dans la zone de detection. (ex : planle, eclairape, etc.)

Verification

Contrer le fonctionnement selon le tableau ci-dessous.

Statut du capteur	Hors tension	Configuration(environ 10 s)	Altenle	Détction
Témoin de fonctionnement	Éteint	Vert clignotant	Vert Rouge
Contact de sortie	345	345	345	345

Dépannage

Problème Positifs (1) et (2) du contrôle des contrats de construction.		meures	Cause probable
La porte ne s'était pas qu'au regard d'une zone de détection.	Aucun	Tension d'alimentation incorrecte.	Régler à la tension mentionné.
	Instable	Mauvais câblie ou défailleance de connexion.	Contrôler le câblie et le bomier.
	Vert	Sensibilité trop faible	Augmenter la sensibilité.
		Mauvais positionnement de la zone de détction.	Vérifier les Ajustements.
	Vert clignotant	Le capteur est en cours de configuration.	Attendre la fin de la configuration.
La porte s'était alors que la zone de détection est vide.(enfantôme)	Rouge	Gouttes d'eau sur le couverture du boîter.	Essuyer le couverture du boîter avec un chiffon.
		La zone de détction chevauché la porte.	Régier la zone de détction à distance de la porte. Ou régier le micro-interrupteur 4 sur ON.
		Sensibilité trop élevée	Diminuer la sensibilité.
		Pluie ou neige.	Régier le micro-interrupteur 1 sur ON. (OM-106C et saulément) Ou le micro-interrupteur 4 sur ON.
La porte resté couverte	Vert	Mauvais câblie ou défailleance de connexion.	Contrôler le câblie et le bomier.

Par la presente, OPTEX declare que la série d'équipment radio de type OM-105C/106C est conforme avec

RED 2014/53/EU. Le texte complét du EU DoC est disponible à l'adresse Web suivante ; www.optex.net

Manufacturer

OPTEX CO.,LTD.

5-8-12 Qoto Otsu 520-0101, Japan
TEL：[phone]FAX：[phone]
URL:www.qlpex.net
