Caractéristiques	Détails
Type de machine	Machine à glace
Capacité de production	20 kg de glace par jour
Type de glace produite	Glace en dés
Dimensions	Largeur : 38 cm, Profondeur : 50 cm, Hauteur : 60 cm
Poids	45 kg
Alimentation électrique	230 V, 50 Hz
Consommation d'eau	Environ 2,5 litres par cycle
Utilisation	Idéale pour les bars, restaurants et événements
Maintenance	Nettoyage régulier du réservoir et des filtres
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes
Garantie	2 ans

FOIRE AUX QUESTIONS - RNS20A Manitowoc

Que faire si la machine à glace Manitowoc RNS20A ne produit pas de glace ?

Vérifiez que la machine est branchée et que l'alimentation électrique fonctionne. Assurez-vous que le réservoir d'eau est plein et que le filtre à eau n'est pas obstrué.

Comment nettoyer la machine à glace Manitowoc RNS20A ?

Pour nettoyer la machine, utilisez un nettoyant approprié pour machines à glace. Suivez les instructions du fabricant pour le nettoyage de l'intérieur et des composants externes.

Pourquoi la glace produite a-t-elle une odeur ou un goût désagréable ?

Cela peut être dû à une contamination de l'eau. Assurez-vous de remplacer régulièrement le filtre à eau et de nettoyer la machine pour éviter toute accumulation de bactéries.

Que faire si la machine à glace fuit ?

Vérifiez les connexions du tuyau d'eau et le réservoir pour détecter des fuites. Si vous trouvez une fuite, serrez les connexions ou remplacez les pièces endommagées.

Comment régler la taille de la glace produite par la Manitowoc RNS20A ?

La taille de la glace est généralement préconfigurée. Consultez le manuel d'utilisation pour voir si des réglages sont possibles et comment les effectuer.

Pourquoi la machine à glace fait-elle du bruit ?

Des bruits normaux peuvent provenir du compresseur ou de l'eau en circulation. Si le bruit est excessif, vérifiez si la machine est de niveau et assurez-vous qu'aucun objet ne bloque les ventilateurs.

Comment résoudre un code d'erreur affiché sur la machine à glace ?

Consultez le manuel d'utilisation pour la signification du code d'erreur. Cela peut indiquer un problème spécifique qui nécessite une attention particulière.

Quelle est la fréquence de maintenance recommandée pour la Manitowoc RNS20A ?

Il est recommandé de nettoyer la machine tous les 6 mois et de remplacer le filtre à eau tous les 6 mois ou selon les instructions du fabricant.

La machine à glace Manitowoc RNS20A peut-elle fonctionner à des températures ambiantes élevées ?

La machine est conçue pour fonctionner dans une plage de température ambiante. Évitez de l'installer dans des environnements excessivement chauds ou humides.

Où trouver des pièces de rechange pour la Manitowoc RNS20A ?

Les pièces de rechange peuvent être commandées auprès de revendeurs Manitowoc agréés ou en ligne sur des sites spécialisés dans les pièces pour équipements de restauration.

MODE D'EMPLOI RNS20A Manitowoc

Section 1 Généralités

Références des modèles 25

Accessoires 25

Nettoyant et désinfectant Manitowoc 25

Pieds 25

Option de détention Touchless 25

Section 2 Instructions d'installation

Emplacement de la machine à glaçons 26

Conditions d'espace requises pour la machine a glaçons 26

Alimentationelectrique 27

Tension 27

Fusible/Disjoncteur 27

Courant admissible de circuit total 27

Conditions electriques requises 27

Alimentation en eau et evacuations 27

Alimentation en eau potable 27

Lignes d'arrivee d'eau potable 27

Raccordements d'évacuation 27

Dimensionnement/Raccordement des conduites

d'alimentation en eau et d'évacuation 28

Avant la mise en marche de la machine à glaçons 29

LiSTE de verification d'installation 29

Section 3 Fonctionnement

Gamme d'opération 30

Temporisateur de 15 minutes 30

Avant la mise en service 30

Démarrage initial 30

Cycle de congélation 30

Arrêt automatique 30

Remise en marche après arrêt automatique 30

Vérifications opérationnelles 31

Généralités 31

Fonctionnement 31

Table des matieres (suite)

Section 4 Entretien

Nettoyage et désinfection 32

Généralités 32

Nettoyageextérieur 32

Procedures 32

Procedure de nettoyage de maintenance préventive 33

Procedure de nettoyage des machines a

glaçons Flake/Nugget [écailles/pépites] fortement entartrées 34

Procedure de nettoyage 34

Procedure de désinfection 35

Démontage de composants pour nettoyage/désinfection 36

Nettoyage du condenseur 39

Mise hors service/Hivérisation 40

Généralités 40

Section 5 Service clientèle

LiTe de verification 41

Garantie de machines à glaçons commerciales Flake/Chiplet/Nugget 42

Garantie limitée residentielle de la machine a glaçons 43

Section 1 Généralités

Références des modèles

Le present manuel s'applique aux modeles suivants :

Activation par levier	Activation par détecteur Touchless
RNS12A	RNS12AT
Machine à gacons	Machine à gacons
Nugget (pépites)	Nugget (pépites)
autonome refroidie à l'air	autonome refroidie à l'air
RNS20A	RNS20AT
Machine à gacons	Machine à gacons
Nugget (pépites)	Nugget (pépites)
autonome refroidie à l'air	autonome refroidie à l'air
S/O	RNS20ATS
	Machine à gacons
	Nugget (pépites)
	autonome refroidie à l'air

Avertissement

Ne pas utiliser un équipement quiaura eté mal utilisé,abuse,négligé,endommagé ou dont les specifications originales de fabrication auront eté alterées/modifiées.

Le present appeareil ne doit pas etre utilise par des personnes (enfants y compris) ayant des capacités physiques, sensorielles ou mentales diminuées, ou ayant un manque d'experience et de connaissance, a moins que celles-ci n'aient reçu une formation sur l'utilisation de l'appeareil par une personne responsable de leur sécurité.

Accessoires

NETTOYANT ET DÉSINFECTANT MANITOWOC

Le nettoyant et le désinfectant pour machines à glaçons Manitowoc sont disponibles en bouteilles pratiques de 473 ml (16 oz) et de 3,78 l (1 gallon). Ce nettoyant et ce désinfectant sont les seuls produits approuvés pour les machines Manitowoc.

Référence du nettoyant Référence du désinfectant
16 oz 00000084	16 oz 94-0565-3
	1 Gallon 94-0581-3

PIEDS

Des pieds réglables de quatre pouces sont disponibles en option.

OPTION DE DETECTION TOUCHLESS

Le mecanisme de détction Touchless peut être commandé installé sur la machine à glaçons en usine ou un kit de conversion sur place est également disponible. Le kit de conversion sur place inclut un panneau avant de remplacement ainsi que des instructions d'installation.

Section 2 Instructions d'installation

Ces instructions sont fournies pour assister l'installateur qualifié. Consulter les Pages jaunes locales pour couver le nom du distributeur Manitowoc le plus proche ou appeler Manitowoc Foodservice pour toute information concernant les services de mise en route.

Important

Le non-respect de ces directives d'installation risque d'affector la couverture de garantie.

Emplacement de la machine à glaçons

Lechoix de l'emplacement pour la machine a glaçons doit respecter les criteres suivants. Si I'un de ces criteres n'est pas respecté,CHOISIR un autre emplacement.

• L'emplacement doit être exempt d'agents aéroportés et de toute autre substance contaminante.
• La température de l'air doit être au moins de 7^ (45^) sans toute fois excéder 43^ (110^) .
• La température de l'eau doit être au moins de 7^ (45^) sans toutefois excéder 32^ (90^) .
• L'emplacement ne doit pas se trouver à proximé d'appareils générateurs de chaleur ou à la lumière directe du soleil.
• L'emplacement doit pouvoir supporter le poids de la machine à glaçons et un bac plein de glaçons, et permettre à la machine à glaçons d'être nivelée d'avant en arrêté et lateralement.
• L'emplacement doit prévoir suffisamment de dégagement pour les prises d'eau et raccordements électriques à l'arrière de la machine à glaçons. L'évacuation peut être acheminée vers l'extérieur de l'arrière ou du bas du distributeur.
• L'emplacement ne doit pas obstruer l'écoulement d'air dans la machine ou autour de celle-ci. Le flux d'air entre sur la gauche et sort par le haut. Consulter le tableau pour obtenir les conditions d'espace requisés.

Ces machines à glaçons sont prévues pour un usage domestique et applications similaires telles :

• Les cuisinettes d'employés dans des magasins, des bureaux et autres environnementes de travail.
• Les clients des hotels, des motel, des auberges, des chambres d'hotes et autres environnement de type résidentiel.
• Restauration et applications similaires non au détaill.

Advertisement

Afin d'éviter toute instabilité, la machine à glaçons doit être installée dans un endroit pouvant supporter son poids ainsi qu'un bac plein de glaçons.

Conditions d'espace requises pour la machine à glaçons

	RNS12 RNS20
Haut 61 cm (24") 61 cm (24")
Côtés 20 cm (8") 20 cm (8")
Arrière* 13 cm (5") 13 cm (5")

• • Un espace de 13 cm (5") est recommendé pour l'entretien de la machine à glaçons. L'espace peut être de 0 cm lorsque les raccordements d'eau et d'évacuation sortent du bas de la machine à glaçons.

Attention

La partie principale de la machine à glaçons doit être protégée si elle est susceptible d'être soumise à des températures inférieures à 0^ (32^) . Toute défaillance due à une exposition à des températures inférieures à 0^ n'est pas couverte par la garantie. Voir la section « Mise hors service/Hivérisation »

Alimentation electrique

Advertisement

Tout le + doit être conforme aux codes locaux, régionaux et nationaux.

TENSION

La variation de tension admissible maximale est de ± 10% de la tension nominale sur la plaque de reference/nummer de série de la machine à glaçons (lorsque la charge électrique est la plus haute).

FUSIBLE/DISJONCTEUR

Un fusible/disjoncteur sépare doit être fourni pour chaque machine à glaçons. Les disjoncteurs doivent être de catégorie H.A.C.R. (ne s'applique pas au Canada).

Les machines à glaçons 115/60/1 sont pré-câblées en usine avec un cordon d'alimentation et une fiche 5-15P.

Les machines à glaçons 230/50/1 sont pré-câblées en usine avec un cordon d'alimentation, aucune fiche n'est fournie.

Avertissement

La machine à glaçons doit être mise à la terre conformément aux codes de l'électricité nationaux et locaux.

Advertisement

RISQUE DE BLESSURES CORPORELLES

Si le cordon d'alimentation est endommagé, ne pas faire fonctionner l'appareil tant que le cordon n'a pas été remplace par un agent de service ou une personne qualifiée.

Le courant admissible de circuit total permet de selectionner la dimension de cable de l'alimentation electrique.

La dimension de cable (ou le calibre) dépendant également de l'emplacement, des matériaux utilisés, de la longueur de la conduite, etc., celle-ci doit être déterminée par un électricien qualifié.

Conditions électriques requis

Machine à glaçons	Tension/Phase/ Cycle	Refroidissement à l'air
		Intensité totale du circuit
RNS12	115/1/60 10.3	amps
RNS20	230/1/50 5.4	mps

Alimentation en eau et évacuations

ALIMENTATION EN EAU POTABLE

En fonction des conditions d'eau locales, il peut s'avérer nécessaire de Traitser l'eau pour empêcher la formation de tartre, filtrer les sédiments et éliminer le goût et l'odeur du chlore.

Avertissement

RISQUE DE BLESSURES CORPORELLES

Pour la fabrication de glaçons, connecter à une alimentation en eau potable uniquement.

Important

Pour installer un système de filtration d'eau Manitowoc, consulter les Instructions d'installation fournies avec le système de filtration pour les raccordements d'arrivée d'eau de fabrication des glaçons.

LIGNES D'ARRIVÉE D'EAU POTABLE

Suivre ces directives pour l'installation des lignes d'arrivée d'eau :

• Ne pas raccorder la machine à glaçons à une alimentation en eau chaude. S'assurer que tous les restricteurs d'eau chaude installés pour les autres apparèils fonctionnent (clapets de non-retour sur robinets d'éviers, lave-vaisse, etc.).
• Si la pression de l'eau dépasse la pression maximale recommandée (551,5 kPa/80 psig), se procurer un régulateur de pression d'eau auprès d'un distributeur Manitowoc.
• Installer un robinet d'arrêt de l'eau et un raccord union pour les lignes d'eau de fabrication de glaçons.
• Isoler les lignes d'arrivée d'eau pour éviter les problèmes de condensation.

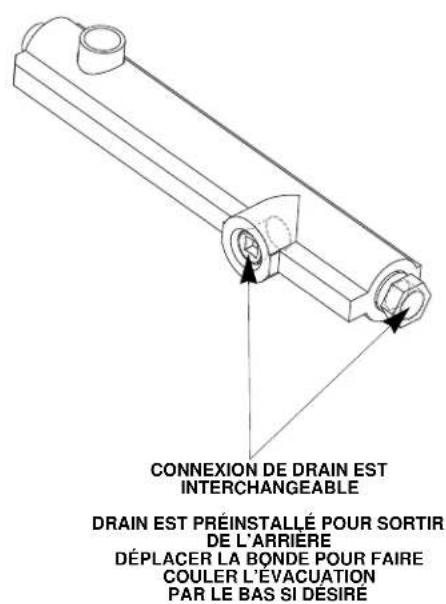

RACCORDEMENTS D'ÉVACUATION

Suivre ces directives lors de l'installation des conduites d'évacuation :

• Les lignes d'évacuation doivent avoir une inclinaison de 2,5 cm par mètre (1,5 pouce par 5 pieds) et ne doivent pas créé de siphons.
• Le siphon de sol doit être suffisamment grand pour recevoir l'eau provenant de toutes les evacuations.
• Isoler les conduites d'évacuation pour prévenir la condensation.
• Les evacuations doivent être équipées d'un raccord-union ou de tout autre moyen adapté permettant de déconnecter la machine à gaçons pour des raisons de maintenance.

DIMENSIONNEMENT/RACCORDEMENT DES CONDUITES D'ALIMENTATION EN EAU ET D'EVACUATION

Attention

La tuyauterie doit etre conforme aux codes locaux et regionaux.

Emplacement Température de l'eau Pression d'eau			Raccordement de la machine à glaçons	Dimension de tubule jusqu'à raccordement de machine à glaçons
Fabrication de glaçonsArrivée d'eau	6°C (45°F) Mini32°C (90°F) Maxi	137,9 kPA (20 psi) Mini.551,5 kPA (80 psi) Maxi.	3/8" FemelleFiletage de tuyau	10 mm (3/8") diamètre intérieur minimum
Évacuation de machine à glaçons	-----		3/4" FemelleFiletage de tuyau	19 mm (3/4") diamètre intérieur minimum

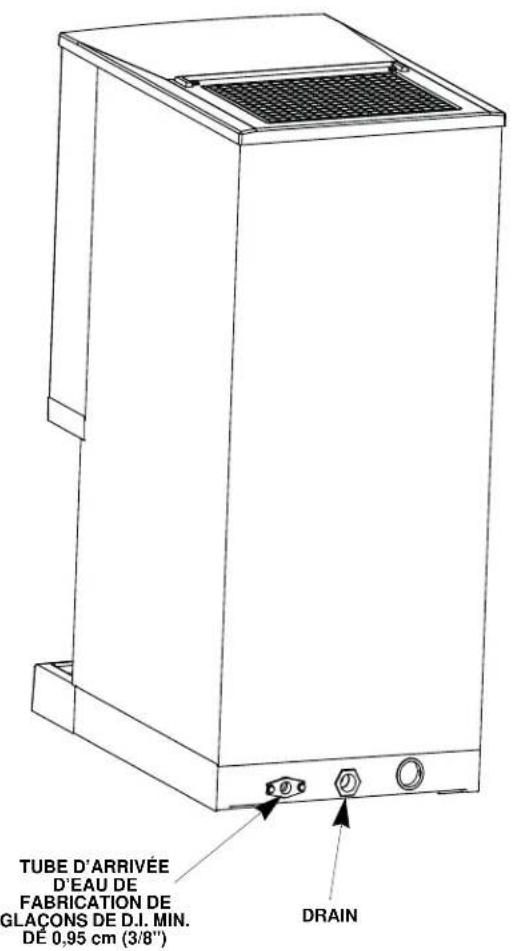

Installation d'évacuation d'alimentation en eau type

Avant la mise en marche de la machine à gaçons

LISTE DE VERIFICATION D'INSTALLATION Toutes les machines à glaçons Manitowoc sont mises en

X	tem de liste de vérification
	La machine à glaçons est-elle à niveau ?
	Tout l'emballage interne a-t-il été retireé ?
	Tous les raccordements électriques et d'eau ont-ils été effectuels ?
	La tension d'alimentation a-t-elle été testée et vérifiée par rapport à la valeur nominale indiquée sur la plaque signalétique ?
	Y a-t-il un espace approprié autour de la machine à glaçons pour la circulation d'air ?
	La machine à glaçons a-t-elle été installée à où des températures ambiantes resteront dans la fourchette de 7 à 43 °C (45 à 110 °F) ?
	La machine à glaçons a-t-elle été installée à où la température d'eau entrante restera dans la fourchette de 7 à 32 °C (45 à 90 °F) ?
	Tous les fils electriques sont-ils exempts de contact des lignes de réfrigération et de l'équipement mobile ?
	Le propriétaire/l'opérateur ont-ils été informés de l'entretien et de l'utilisation du nettoyant et du désinfectant Manitowoc ?
	La carte de garantie a-t-elle été envoyée à l'usine ?
	La machine à glaçons et le distributeur ont-ils été désinfectés ?
	Ce manuel a-t-il été remis au propriétaire ou à l'opérateur ?
	Le réservoir d'eau est-il approximativement aux 2/3 plein d'eau ?
	Le commutateur à bascule a-t-il été mis en position ICE ? (Le commutateur est situé derrière le couvercle avant)

route et ajustées en usine avant l'expédition. Normalement, les nouvelles installations ne requirement aucun ajustement. Pour garantir un bon fonctionnement, suivre les Verifications opérationnelles figurant à la Section 3 du present manuel.

Les réglages et les procédures de maintenance indiqués dans ce manuel ne sont pas couverts par la garantie.

Avertissement

Situation competent un risque de blessure corporelle

Ne pas utiliser un équipement qui aura eté mal utilise, abused, négligé, endommagé ou dont les specifications originales de fabrication auront eté alterées/modifiées.

Section 3 Fonctionnement

Gamme d'opération

TEMPORISATEUR DE 15 MINUTES

Le délambda 15 minutes doit être expiré avant de pouvoirmettre sous tension le moteur à engrenages ou lecompresseur.

Le délambda commence à temporiser sur application de l'alimentation ou sur mouvement du commutateur à bascule de OFF à ICE.

Le décai commence quand :

• la machine à glaçons entre en arrêt automatique
• l'alimentation est déconnectée et reconnectcédée
• le commutateur à bascule passage de OFF à ICE

Cette période de temporisation ne peut pas etre passée outre et se reinitialisera a 15 minutes si I'une des conditions ci-dessus se produit.

AVANT LA MISE EN SERVICE

Lorsque le commutateur à bascule est mis en position ICE, ce qui suit doit se produit dans l'ordre indiqué avant que la machine ne se mette en marche.

• L'amortisseur de goulotte à glaçons doit se couver en position fermée ou abaissée.
• Le délambda de 15 minutes doit être expiré. Le délambda commence sur application de l'alimentation et mouvement du commutateur à bascule de OFF à ICE.

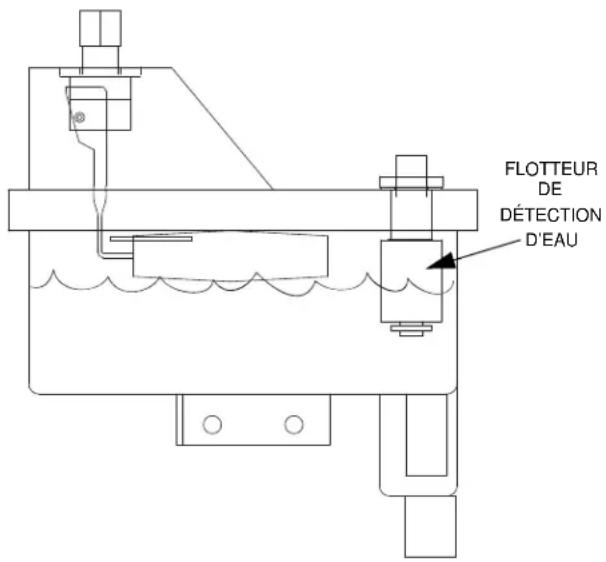

• Le commutateur de détction d'eau doit être fermé (réservoir d'eau plein d'eau et flotteur de détction d'eau en position relevée).

DÉMARRAGE INITIAL

La mise sous tension et/ou le mouvement du commutateur à bascule de OFF à ICE lancera une temporisation de 15 minutes. Cette temporisation ne peut pas etre passee autre.Linterrupteur de detection d'eau fermé (réservoir plein d'eau),le moteur a engrenages se mettra sous tension a la fin de la temporisation de 15 minutes.Le compresseur et le moteur de ventilateur du condenseur se mettent sous tension 5 secondes après le générateur.

Le robinet à flotteur maintainant automatiquement le niveau d'eau dans le réserveir. L'amortisseur de glacons s'ouvre et se ferme pour vérifier la production de glacons. La machine à glacons continuaera de fabriquer des glacons jusqu'à ce que l'amortisseur de glacons soit maintenu ouvert (relevé) tandis que les glacons replissent le bac.

ARRET AUTOMATIQUE

Lorsque l'amortisseur de glaçons est maintainu ouvert par les glaçons, le moteur à engrenages, le compresseur et le ventilateur de condenseur se mettent hors tension. Le délambda de quinze minutes commence à temporiser. La machine à glaçons restera hors tension jusqu'à expiration du délambda de 15 minutes et fermeture de l'amortisseur à glaçons.

REMISE EN MARCHE APRES ARRET AUTOMATIQUE

1. Moins de 4 heures se sont écoulées depuis l'arrêt automatique.

L'interrupteur de détention d'eau fermé (réservoir plein d'eau), le moteur à engrenages se mettra sous tension à la fin de la temporisation de 15 minutes. Le compresseur et le moteur de ventilateur du condenseur se mettent sous tension 5 secondes après le générateur.
2. Plus de 4 heures se sont écoulées depuis l'arrêt automatique.

Le robinet d'évacuation se met sous tension pour évacuer l'évaporateur. Au bout de 30 secondes, le robinet d'évacuation se met hors tension. Lorsque le réservoir se remplit d'eau, l'interrupteur de détction d'eau se ferme et le moteur à engrenages se met sous tension. Le compresseur et le moteur de ventilateur du condenseur se mettent sous tension 5 secondes après le générateur.

Vérifications opérationnelles

GÉNÉRALITÉS

Les machines à glaçons Manitowoc sont mises en route et ajustées en usine avant l'expédition. Normalement, une machine à glaçons nouvellement installée ne requiert pas d'être ajustée.

Pour garantir un bon fonctionnement, toujours suivre les Vérifications opérationnelles :

• lors de la mise en marche de la machine à gaçons pour la première fois
• après une période prolongée hors service
• après le nettoyage et la désinfection

REMARQUE: Les réglages de routine et les procédures de maintenance périodique indiqués dans ce manuel ne sont pas couverts par la garantie.

Voyant bleu

Levoyant bleu sur le bec de distribution se met sous tension lorsque le commutateur à bascule est position ICE et que la machine à glaçons est opérationnelle. Si levoyant n'est pas sous tension, la machine à glaçons ne fabrique pas de glaçons. Consulter la Section 5 Service clientèle si la machine à glaçons est alimentée et que levoyant n'est pas sous tension.

Interrupteur à bascule

Le commutateur à bascule doit être mis en position ON pour fabriquer des glaçons.

Réserveoir d'eau

Le réservoir d'eau doit être aux 2/3 plein d'eau et le flotteur de détction d'eau doit être reliéve (interrupteur fermé) avant que la machine à gaçons ne se mette en marche.

Production de glaçons

Laisser la machine à gacons produit des gacons pendant 15 minutes avant de tester le mecanisme de distribution et ce, pour garantir une quantité de gacons dans le bac suffisante pour la distribution.

FONCTIONNEMENT

Régler leselecteur (s'il yalieu)

Appuyer sur le bouton adjacent au texte.

• Sélectionner ICE pour la distribution de glaçons uniquement
• Sélectionner ICE/WATER pour l'eau et les glaçons
• Sélectionner WATER pour l'eau uniquement

3. Distribution

Activation par levier

Utiliser un verre ou un écipient pour appuyer sur le bras du distributeur en arrêté. Relâcher le bras et la machine à glaçons s'arrête de distribuer.

Activation au centre Touchless

Placer un verre ou un récipient sous le bec de distribution à moins de 2,5 cm (1") du détecteur. La machine distribuera automatiquement des glaçons. Retirer le verre ou le récipient pour stopper la distribution.

Section 4 Entretien

Nettoyage et désinfection GENÉRALITÉS

Le propriétaire est responsable de l'entretien de la machine à gaçons conformément aux instructions figurant dans leprésent manuel. Les procédures d'entretien ne sont pas couvertes par la garantie.

Nettoyer et désinfecter la machine à glaçons tous les six mois pour un fonctionnement efficace. Si la machine à glaçons requiert un nettoyage et une désinfection plus fréquents, contacter une entreprise de maintenance qualifiée pour tester la qualité de l'eau et recommender un traitement approprié de l'eau. Si besoin est, une machine à glaçons extrémement sale peut être démontee pour le nettoyage et la désinfection.

Attention

Utiliser uniquement le nettoyant (réference 000000084) et le désinfectant (réference 94-0565-3) pour machine à glaçons approuvés par Manitowoc. Ne pas mélanger les solutions nettoyantes et désinfectantes. Utiliser ces solutions sans tener compte des instructions figurant sur les étiquettes est une violation de la loi fédérale. Lire et comprendre toutes les étiquettes imprimées sur les flacons avant utilisation.

vertissement

Porter des gants en caoutchouc et des lunettes de sécurité (et/ou un masque) lors de la manipulation du nettoyant ou du désinfectant pour machine à glaçons.

NETTOYAGE EXTERIEUR

Une fois par这段时间 : retarder la grille du plateau de rebut de glace et essuyer le panneau anti-éclaboussures, le plateau de rebut de glace et la grille à l'aide de la solution désinfectant et eau (consulter la Page 35). Vider l'excès de solution du plateau de rebut de glace pour dégager l'évacuation.

DETECTEUR TOUCHLESS UNIQUEMENT

Essuyer le hublot du détecteur à l'aide d'un chiffon doux et d'un détergent doux. Rincer à l'eau claire et essuyer avec un chiffon doux propre.

PROCÉDURES

La presente machine à glaçons Manitowoc a trois procédures de nettoyage séparées.

Procedure de nettoyage de maintenance préventive

Effectuer cette procédure tel qu'il le faut pour les conditions d'eau. Procédure recommangée une fois par mois.

• Permet de nettoyer la machine à glaçons sans-retirer tous les glaçons du bac
• Élimine les dépôts mineraux des zones ou surfaces directement en contact avec l'eau pendant le cycle de conglération (réservoir, evaporateur, pointeau, conduites d'évacuation)

Procedure de nettoyage et de désinfection

Cette procédure doit être suivie au moins une fois tous les six mois.

• Retirer tous les glaçons du bac.
• La machine à glaçons et le bac doit être démontés, nettoyés et désinfectés.
• La machine à glaçons produit des glaçons avec les solutions nettoyantes et désinfectantes.
• Tous les glaçons produits pendant les procédures de nettoyage et de désinfection doivent être jetés.

Procedure de nettoyage des machines fortement entartrées

Exécuter cette procédure en présence de l'un ou de tous les symptômes suivants.

• Grincements, claquements ou sifflements provenant de l'évaporateur
• Grincements provenant de la boîte d'engrenages
• La machine à glaçons s'arrête sur Arrêt de sécurité
  L'eau a une forte concentration de mineraux
• La machine à glaçons n'a pas fait l'objet d'un entretien périodique.

Effectuer une procédure de nettoyage tel qu'il l'est décrit ci-dessus une fois cette procédure terminée.

REMARQUE: Une procédure de désinfection doit être effectue une fois que toutes les procédures de nettoyage sont terminées.

PROCEDURE DE NETTOYAGE DE MAINTENANCE PREVENTIVE

Utiliser le nettoyant pour machine à glaçons pour éliminer la chaux de tartre ou tout autre dépôt minéral. Ne pas l'utiliser pour éliminer les algues ou tout film biologique. Pour éliminer les algues et les films biologiques, consulter la section « Procédure de désinfection ». Pour initier un cycle de nettoyage à l'aide de la technologie de nettoyage de Manitowoc, procédér de la maniere suivante.

Étape 1 Pour démarrer un cycle de nettoyage,mettre le commutateur à bascule en position CLEAN. L'eau s'écoulera par le robinet d'évacuation d'eau et par l'évacuation d'eau.
Étape 2 Retirer le panneau supérieur et le couvercle de goulotte à glaçons en plastique translucide. Patienter environ une minute puis ajouter la quantité appropriée de nettoyant pour machine à glaçons Manitowoc. Rincer le nettoyant à partir du haut de l'évaporateur avec 60 ml (2 onces) d'eau claire et remettre le couvercle en place.

Modèle Quantité de nettoyant

RNS12 RNS20 60 ml (2 once)

Attention

Utiliser uniquement le nettoyant pour machines à glaçons approuvé par Manitowoc. Utiliser ces solutions sans tener compte des instructions figurant sur les étiquettes est une violation de la loi fédérale. Lire et comprendre toutes les étiquettes imprimées sur les flacons avant utilisation.

Étape 3 La machine à gaçons effectuera un cycle de lavage, une série de cycles de rincege et s'arrête. Le cycle complet dure approximativement 30 minutes.

REMARQUE: Un nettoyage périodique doit être effectué sur les superficies adjacentes qui ne sont pas en contact avec le système de distribution d'eau.

REMARQUE: La machine à glaçons peut être régée pour commencer et finir une procédure de nettoyage, puis à reprendre automatiquement la fabrication de glaçons.

A. Une fois le nettoyant ajoute, changer le commutateur de la position CLEAN en position ICE.
B. Une fois le cycle de nettoyage terminé, la fabrication de glaçons reprend automatiquement.

Modification de la position du commutateur à bascule pendant le cycle de nettoyage :

1. Moins de 60 seconde après le début du cycle de nettoyage - Le cycle de nettoyage se terminera lorsque le commutateur a bascule est mis en position OFF.

2. Plus de 60 secondes après le début du cycle de nettoyage - La machine a glaçons terminera le cycle de nettoyage. Une fois le cycle de nettoyage terminé, la position du commutateur à bascule déterminera le cycle suivant.

3. POSITION CLEAN - La machine à glaçons attendra un changement de position du commutateur à bascule.

4. POSITION OFF - La machine à glaçons attendra un changement de position du commutateur à bascule.
5. POSITION ICE - La machine à glaçons commercera automatiquement la fabrication de glaçons.

Manitowoc recommande de démonter, de nettoyer et de désinfecter la machine à glaçons et le distributeur tous les six mois.

PROCEDURE DE NETTOYAGE DES MACHINES À GLAÇONS FLAKE/NUGGET [ÉCAILLES/PEPITES] FORTÉMENT ENTARTRÉES

Les machines à gaçons qui sont fortement entartrées ou qui n'ont pas été nettoyées régulièrement devront faire l'objet de cette procédure. Ne pas effectuer cette procédure risque de provoquer un grippage du pointeur au fur et à mesure que le calcaire se libère du pointeur et du baril d'évaporateur.

Étape 1 Retirer les panneaux et régler le commutateur à bascule ICE/OFF/CLEAN en position OFF.

Étape 2 Retirer tous les glaçons du bac.

Étape 3 Couper l'alimentation d'eau à la machine à glaçons.

Étape 4 Mettre le commutateur à bascule ICE/OFF/CLEAN en position CLEAN. Le robinet d'évacuation s'ouvrira et évacuera l'eau de l'évaporateur et du réservoir.

Étape 5 Patienter environ 30 secondes (ou jusqu'à ce que l'évaporateur soit vidé) etmettre le commutateur à bascule en position OFF.

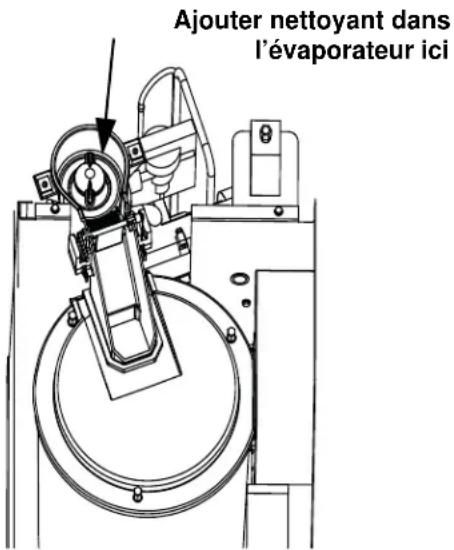

Étape 6 Consulter le tableau et ajouter la quantité correcte de nettoyant pour le modele de machine à glaçons.

Modèle Quantité de nettoyant

RNS12 RNS20 355 ml (12 once)

Étape 7 Ouvrir l'alimentation d'eau à la machine à glaçons.

Important Laisser la solution nettoyant/eau dans l'évaporateur pendant au moins 4 heures.

Étape 8 Mettre le commutateur à bascule en position ICE. Le compresseur se mettra sous tension et produit des glaçons avec la solution de nettoyage. Continuer le cycle de congélation pendant 15 minutes.

Étape 9 Mettre le commutateur à bascule en position OFF puis suivre les procédures standard de nettoyage (Page 34) et de désinfection (Page 35).

PROCEDURE DE NETTOYAGE

Les machines à glaçons qui sont fortement entartrées ou qui n'ont pas été nettoyées régulièrement devront faire l'objet de la procédure de nettoyage de machines fortement entartrées avant cette procédure. Ne pas effectuer cette procédure risque de provoquer un grippage du pointeur au fur et à mesure que le calcaire se libère du pointeur et du baril d'évaporateur.

Utiliser le nettoyant pour machine à gaçons pour éliminer la chaux de tartre ou tout autre dépôt minéral. Ne pas l'utiliser pour éliminer les algues ou tout film biologique. Pour éliminer les algues et les films biologiques, consulter la section « Procédure de désinfection »

Étape 1 Retirer les panneaux et régler le commutateur à bascule ICE/OFF/CLEAN en position OFF.

Étape 2 Couper l'alimentation d'eau à la machine à glaçons.

Étape 3 Retirer tous les glaçons du bac.

Étape 4 Mettre le commutateur à bascule ICE/OFF/CLEAN en position CLEAN. Le robinet d'évacuation s'ouvrira et évacuera l'eau de l'évaporateur et du réservoir.

Étape 5 Patienter environ 30 secondes (ou jusqu'à ce que l'évaporateur soit vidé) etmettre le commutateur à bascule en position OFF.

Étape 6 Consulter le tableau et pré-mélanger la solution correcte de nettoyant et d'eau fraîche pour la machine à glaçons.

Modèle	Quantité de nettoyant Résidence 000000084	Quantité d'eau
RNS12 RNS20 60	ml (2 onces) 1 litre (32 onces)

Étape 7 Retirer le couvercle supérieur de la goulotte à glaçons et verser la solution nettoyant/eau dans l'évaporateur. Ajouter toute la solution pré-mélangee (la solution excédante sortira par le tube de trop-Plein dans le réservoir d'eau).

Étape 8 Remetre le couvercle de goulotte à glaçons en place et laisser la machine à glaçons reposer pendant 30 minutes.

Étape 9 Ouvrir l'alimentation d'eau à la machine à glaçons.

Étape 10 Mettre le commutateur à bascule en position ICE. Au bout du délié de 15 minutes, le comprésseur se mettra sous tension et produit des glaçons avec la solution de nettoyage.

Étape 11 La machine à glaçons congélera et évacuera la solution de nettoyage dans le bac. Laisser le cycle tourner pendant 15 minutes.

Étape 12 Mettre le commutateur à bascule en position OFF et consulter la procédure de désinfection.

REMARQUE: Jeter toute la glace produit pendant le processus de nettoyage. Un nettoyage et une désinfection doit être effectués sur les superficies adjacentes qui ne sont pas en contact avec le système de distribution d'eau. Consulter la section Démontage de composants pour nettoyage/désinfection (Page 36) - Démonter, nettoyer et désinfecter la machine à glaçons au moins une fois tous les six mois.

PROCEDURE DE DÉSINFECTION

Utiliser le désinfectant pour machine à gaçons pour éliminer les algues ou tout film biologique. Ne pas l'utiliser pour éliminer la chaux de tartre ou tout autre dépôt minéral. Consulter la section « Procédure de nettoyage » pour éliminer la chaux de tartre ou tout autre dépôt minéral.

REMARQUE: Une désinfection doit être effectuee sur les superficies adjacentes qui ne sont pas en contact avec le systeme de distribution d'eau. Toujours effectuer la procedure Demontage de composants pour nettoyage/desinfection et une procEDURE de nettoyage avant de désinfecter la machine a glacons.

Étape 1 Couper l'alimentation d'eau à la machine à glaçons.

Étape 2 Mettre le commutateur à bascule ICE/OFF/CLEAN en position CLEAN. Le robinet d'évacuation s'ouvrira et évacuera l'eau de l'évaporateur et du réservoir.

Étape 3 Patienter environ 30 secondes (ou jusqu'à ce que l'évaporateur soit vide) etmettre le commutateur à bascule en position OFF.

Étape 4 Consulter le tableau et ajouter la quantité correcte de désinfectant et d'eau fraîche pour le modele de machine à glaçons.

Modèle	Quantité de désinfectant	Quantité d'eau
RNS12 RNS20 60 ml (2 onces) 11 litres (3 gallons)

Étape 5 Retirer le couvercle supérieur de la goulotte à glaçons et verser la solution désinfectant/eau dans l'évaporateur. Ajouter toute la solution pré-mélangee (la solution excédante sortira par le tube de trop-Plein dans le réservoir d'eau).

Étape 6 Remettre le couvercle de goulotte à glaçons en place et laisser la machine à glaçons reposer pendant 30 minutes.

Étape 7 Ouvrir l'alimentation d'eau à la machine à glaçons.

Étape 8 Mettre le commutateur à bascule en position ICE. Au bout du délambda de 15 minutes, le compresseur se mettra sous tension et produit des glaçons avec la solution de nettoyage.

Étape 9 La machine à glacons congélera et évacuera la solution de désinfection dans le bac. Laisser le cycle tourner pendant 15 minutes.

REMARQUE: Jeter toute la glace produit pendant le processus de désinfection.

Étape 10 Mettre le commutateur à bascule en position CLEAN. La machine à glaçons effectuera un cycle de lavage, une série de cycles de rincege et s'arrête. Le cycle complet dure approximativement 30 minutes.

Étape 11 Consulter la section Démontage de composants pour nettoyage/désinfection, (Page 36) retirer toutes les pieces indiquées à nettoyer et désinfecter.

Démontage de composants pour nettoyage/désinfection

La machine à glaçons doit être démontee, nettoyée et désinfectee tous les six mois.

Attention

Ne pas mélanger les solutions nettoyantes et désinfectantes. Utiliser ces solutions sans tener compte des instructions figurant sur les étiquettes est une violation de la loi federale.

1. Couper l'alimentation en eau à la machine à glaçons.

Advertisement

Porter des gants en caoutchouc et des lunettes de sécurité (et/ou un masque) lors de la manipulation du nettoyant ou du désinfectant pour machine à glaçons.

1. Mettre le commutateur a bascule en position CLEAN pendant 30 secondes pour vider I'eau du réservoir, puis mettre le commutateur a bascule en position OFF.
2. Faire marcher le distributeur pour transférer tous les glaçons du bac dans un recipient.

Avertissement

Couper l'alimentation de la machine à glaçons au niveau de la boîte de distribution électrique avant de continuur.

1. Déconnecter l'alimentation électrique à la machine à glaçons.

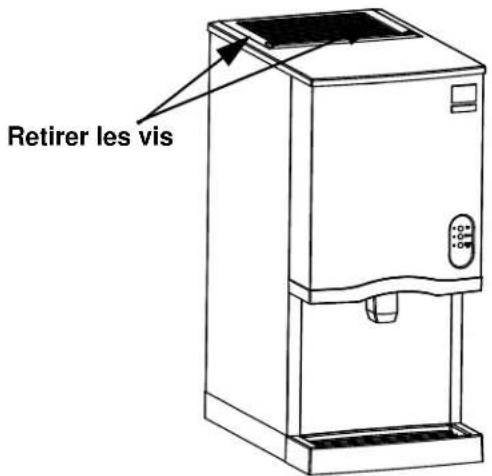

2. Retirer le couvercle supérieur.

A. Retirer deux vis à oreilles.
B. Relever le couvercle supérieur pour le retarder.

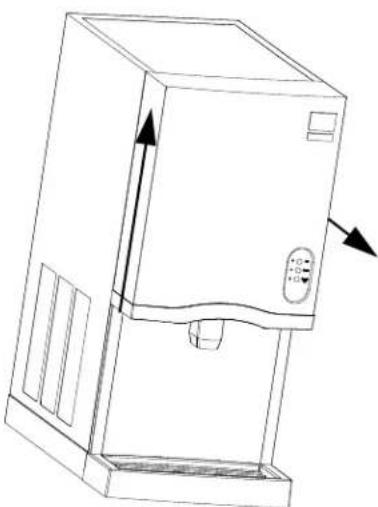

1. Retirer le couvercle avant.

A. Relever le couvercle avant.
B. Tirer vers l'avant pour déclencher les trouss en poire.

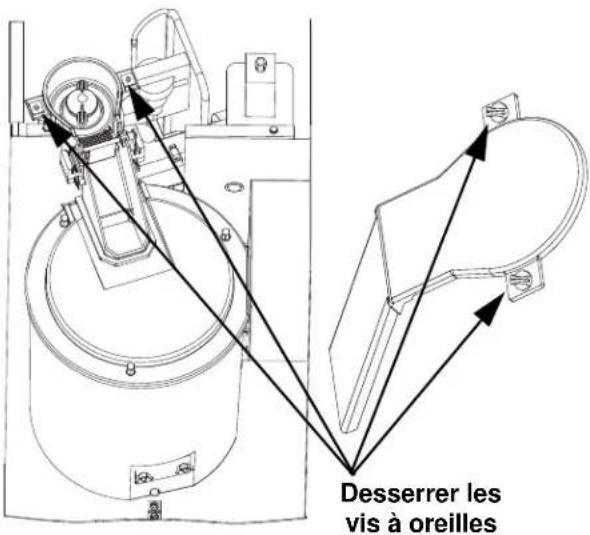

1. Retirer le couvercle de la goulotte à glaçons.

A. Faire tourner les deux vis à oreilles d'un quart de tour.
B. Relever pour-retirer le couvercle.

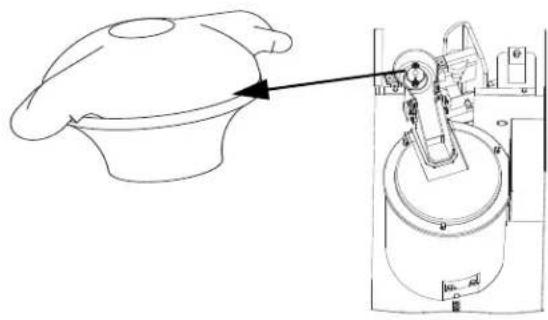

1. Relever l'amortisseur de glaçons.

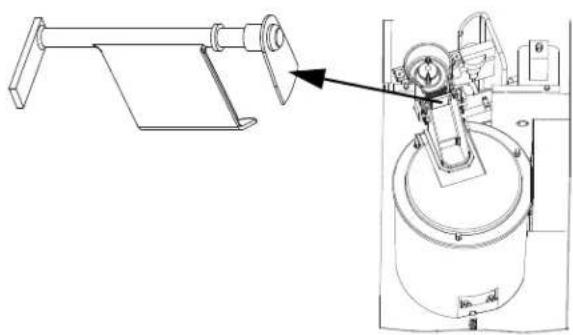

1. Relever la rampe filtrante de glace.

1. Faire tourner l'essuie-glace dans le sens contraire des aiguilles d'une montre pour le retarder.

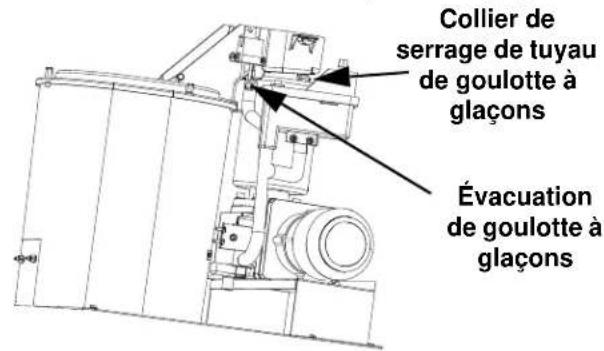

1. Desserrer le collier de serrage du tuyau de goulotte à glaçons.
2. Déconnecter l'évacuation de goulotte à glaçons.

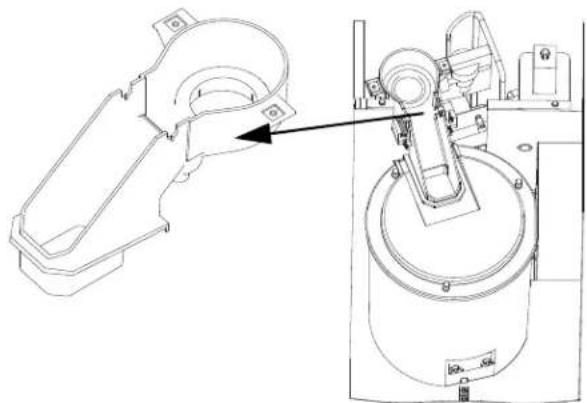

1. Relever la goulotte à glaçons pour la retirer. La goulotte à glaçons doit être retiree avant de pouvoir retirer le couvercle de bac.

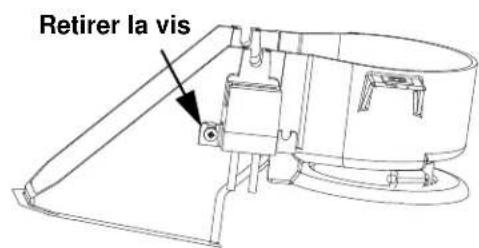

1. La goulotte à glaçons peut être nettoyée en place. Pour la retirer complètement, utiliser un tournevis cruciforme pour retarder l'ensemble de commutateur à effet Hall de la goulotte à glaçons.

1. Retirer trois vis à oreilles puis-retirer le couvercle de bac.

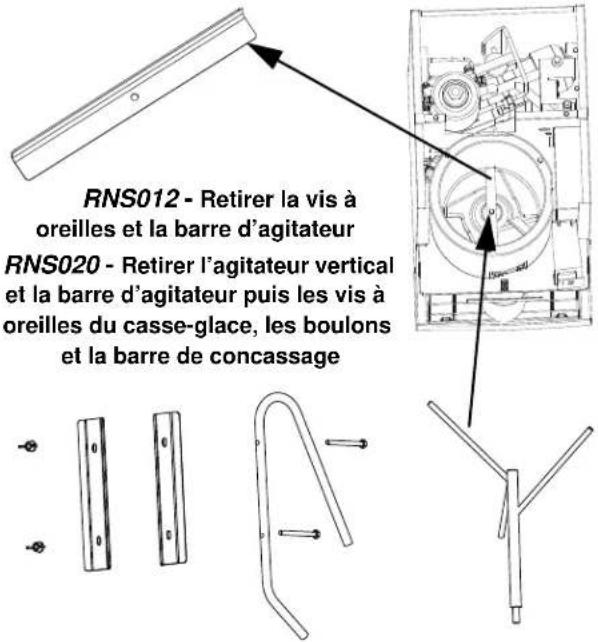

1. Retirer la barre d'agitateur et le casse-glace sur le modele RNS020.

REMARQUE: La barre doit être remontée en insérant le chant avant dans la roue radiale puis en abaissant le chant arrêté (angle arrondi de 90^ ) pour prévenir toute fuite d'eau dans le compartment de compresseur.

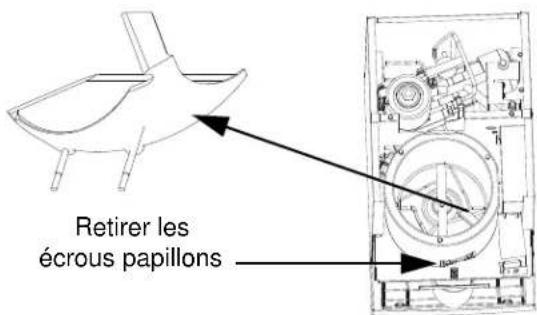

1. Retirer le deflecteur de glaçons.

A. Retirer les deux vis à oreilles.
B. Relever le déflecteur de glaçons.

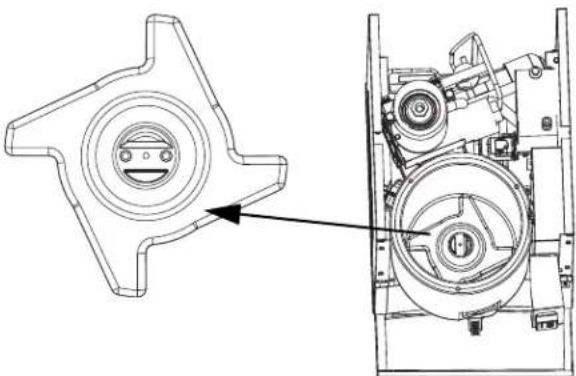

1. Retirer la roue de distribution de glaçons en relevant directement.

1. Déposer le couvercle du réservoir d'eau.
   A. Appuyer sur le couvercle pour le retarder.

1. Mélanger une solution nettoyante avec de l'eau chaude. Selon la quantité de dépôt minéral, une quantité plus importante de solution peut être requise. Utiliser le rapport dans le tableau ci-dessous pour mélanger suffisamment de solution pour nettoyer toutes les pieces.

Type de solution	Eau Mélangee avec
Nettoyant 4 | (1 gal.) 500 ml (16 oz) de nettoyant

1. Utiliser la solution nettoyant/eau pour nettoyer tous les composants. La solution nettoyante mousse lorsqu'elle st en contact avec du tartre ou des dépôts minéraux ; lorsque la formation de mousse s'arrête, utiliser une Brosse en nylon à poils souples, une éponge ou un chiffon (PAS une Brosse métallique) pour nettoyer soigneusement les pieces. Faire tremper les pieces pendant 5 minutes (15 - 20 minutes pour les pieces fortement entartrées). Rincer tous les composants à l'eau claire.

Attention

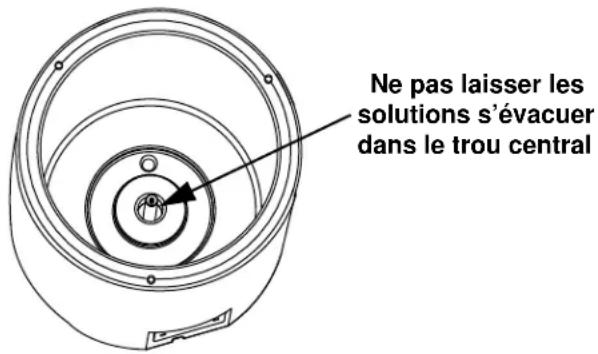

Ne pas verser de solutions de nettoyant ou de désinfectant dans le bac. La solution fuira sur le devant du bac et dans le compartment de compresseur.

1. Tandis que les composants trempent, nettoyer toutes les surfaces alimentaires du bac. Rincer complètement toutes les zones à l'eau claire.

1. Mélanger une solution désinfectante avec de l'eau chaude.

Type de solution	Eau Mélangee avec
Désinfectant 23	I (6 gal.) 120 ml (4 oz) de désinfectant

1. Utiliser la moitié de la solution désinfectant/eau pour désinfecter tous les composants逝és. Utiliser un chiffon ou une éponge pour appliquer abondamment la solution sur toutes les surfaces des pieces retirees ou faire tremper les pieces retirees dans la solution désinfectant/eau. Ne pas rincer les pieces après la désinfection.

2. Utiliser la moitié de la solution désinfectant/eau pour désinfecter le bac de distributeur, le bac à eau et le bec de distribution. Utiliser un chiffon ou une éponge pour appliquer abondamment la solution. Ne pas rincer les zones désinfectées.

3. Remonter les pièces déposées, remettre les alimentations en eau et en alimentation en marche, et tester le fonctionnement de la machine à glaçons.

REMARQUE: La déconnexion et la reconnexion de l'alimentation électrique activent un-delai de 15 minutes. Cette temporisation ne peut pas etre passee autre. La durée de temporisation demarre lorsque l'alimentation est remise en marche et la machine a glaçons demarre lors de I'expiration du delai de 15 minutes.

Nettoyage du condenseur

Advertisement

Couper l'alimentation électrique de la machine à glaçons et le condenseur à distance au niveau des interrupteurs de distribution électrique avant de nettoyer le condenseur.

Condensur refroidi à l'air

Un condenseur sale restreint le début d'air, entrainant ainsi des températures de fonctionnement excessivement élevées. Ce qui réduit la production de glaçons et raccourcit la durée de vie des composants. Nettoyer le condenseur au moins tous les six mois. Suivre les étapes ci-dessous.

Attention

Les ailettes du condenseur sont coupantes. Faire attention en les nettoyant.

1. Le filtrtre lavable est concu pour atrapper la poussière, la saleté, les peluches et laGRAisse. Ceci permet de conserver le condenseur propre. Nettoyer le filtrtre avec une solution d'eau et de savon doux.
2. Nettoyer l'extérieur du condenseur à l'aide d'une Brosse douce ou d'un aspirateur avec une Brosse. Nettoyer de haut en bas, non pas lateralement. Faire attention de ne pas plier les ailettes de condenseur.
3. Éclairer une lampe de poche dans le condenseur pour inspector toute présence eventuelle de saleté entre les ailettes. S'il reste de la saleté :

A. Souffler de l'air comprime à travers les ailettes de condenseur de l'intérieur. Faire attention de ne pas plier les pales de ventilateur.
B. Utiliser un nettoyant commercial pour serpentin de condenseur. Suivre les directions et respecter les mises en garde du nettoyant.

1. Essuyer soigneusement les pales de ventilateur et le moteur à l'aide d'un chiffon doux. Ne pas courber les pales de ventilateur. Si les pales de ventilateur sont excessivement sales, laver à l'eau chaude savonneuse et bien rincer.

Attention

Si les pales de ventilateur de condenseur sont nettoyés à l'eau, couvrir le moteur de ventilateur pour prévenir tout dommage d'eau.

Mise hors service/Hivérisation

GÉNÉRALITÉS

Prendre des précautions si la partie principale de la machine à glaçons doit être enlevée pour service pendant une période prolongée ou être exposée à des températures ambiantes de 0^ (32°F) ou moins.

Attention

Si de l'eau reste dans la machine à glaçons à des températures inférieures à 0^ , des composants pouraient être gravement endommages. Les dommages de cette nature ne sont pas couverts par la garantie.

Suivre la procédure ci-dessous.

1. Débrancher l'alimentation électrique au niveau du disjoncteur ou de l'interrupteur de distribution électrique.
2. Couper l'alimentation en eau.
3. Débrancher et évacuer la conduite d'eau entrante de fabrication de glaçons à l'arrière de la machine à glaçons.
4. Déconnecter la tubulure d'évacuation (de l'arrivée à la soupape de décharge) et vider l'eau dans un recipient et la jeter.
5. S'assurer que l'eau n'est pas piégée dans l'une des conduites d'eau, d'évacuation, de distribution, etc.

Section 5

Service clientèle

Liste de vérification

En cas de problème pendant le fonctionnement de la machine à glaçons, suivre la liste de vérification ci-dessous avant de contacter le service technique. Les réglages périodiques et procédures d'entretien ne sont pas couverts par la garantie.

Problème Cause possible Mesure corrective
La machine à glaçons ne fonctionne pasLevoyant bleu sur le bec de distribution est hors tensionLevoyant bleu sur le bec de distribution est sous tension	Absence d'alimentation électrique à la machine à glaçons	Réinitialiser le disjoncteur/ouvrir l'interrupteur d'alimentation principal/brancher le cordon dans la prise
	Commutateur à bascule ICE/OFF/CLEAN mal réglié	Mettre le commutateur à bascule en position ICE
	Fusible de carte de commande ouvert Remplacer fusible
	Délai de 15 minutes non expiré Patienter 15 minutes	pour que la machine à glaçons se mette en marche
	Contrôle haute pression est ouvert Nettoyer le filtre et le condenseur
	Le réservoir d'eau est vide. (L'interrupteur de détction d'eau doit être fermé pourmettre le moteur à engrenage en marche)	Ouvrir le robinet de service d'eau ou nettoyer la crépine du robinet à flotteur
Le moteur à engrenage fonctionne mais le compresseur ne démarrera pas.	Un filtre à air et/ou un condenseur sales provoquent l'ouverture du pressostat de haute pression et de surcharge de compresseur	Nettoyer le filtre à air et le condenseur - Déconnecter l'alimentation pendant au moins 4 heures puis remetre sous tension. Si le problème persististe, contacter une entreprise de maintenance qualifiée pour en déterminer la cause.
La machine à glaçons s'arrête et peut être remise en marche en déplaçant le commutateur à bascule sur OFF puis sur ICE	La fonction SafeGuard arrêté la machine à glaçons	Consulter la rubrique « Fonction SafeGuard » dans cette section
La qualité des glaçons est médiocre	Qualité médiocre de l'eau entrante Contacter une entreprise de maintenance qualifiée pour tester la qualité de l'eau entrante et vérifier le filtre
	La filtration de l'eau est médiocre Remplacer le filtre
	La température de l'eau entrante est supérieure à 32 °C (90 °F)	Rectifier la température de l'eau. (Vérifier que les clapets anti-retour et les mélangeurs dans d'autres équipements fonctionnent correctement.) Raccorder la machine à glaçons à une alimentation en eau froide
	Pression d'eau BASse La pression d'eau doit rester en trètre 138 et 552 kPA (20 et 80 psig)
	L'adoucisseeur d'eau ne fonctionne pas correctement (le cas échéant)	Réparer l'adoucisseeur d'eau
Faible capacité de glaçons ou La machine à glace s'éteint et s'allume à plusieurs reprises	La crépine du robinet à flotteur d'eau est sale Ret reporter et nettoyer la crépine
	L'alimentation d'eau entrante est fermée Ouvrir le robinet de service d'eau
	La soupape de décharge d'eau fuit Nettoyage la soupape de décharge
	Pression d'eau BASse. L'interrupteur de détction d'eau arrêté la machine à glaçons à plusieurs reprises	La pression d'eau doit rester entre 138 et 552 kPA (20 et 80 psig)
	La température de l'eau entrante est supérieure à 32 °C (90 °F)	Rectifier la température de l'eau. (Vérifier que les clapets anti-retour et les mélangeurs dans d'autres équipements fonctionnent correctement.)
	Fréquences interruptions de courant ou sautes/chutes de puissance	Vérifier que la machine à glaçons se trouve sur un circuit séparé et que l'alimentation est stable
	Le robinet à flotteur d'eau est coincé ouvert ou fuit	Ret reporter le robinet à flotteur d'eau et le nettoyer
	Objets empilés autour de la machine à glaçons, bloquant le débit d'air vers le condenseur	Ret reporter les articles bloquant le débit d'air
	Température ambiente élevée autour de la machine à glaçons	La température ambiente ne doit pas être supérieure à 43 °C (110 °F)
	Espace inapproprié autour de la machine à glaçons	Fournir espace adéquat
	Le condenseur est sale	Nettoyer le condenseur

Garantie de machines à glaçons commerciales Flake/Chiplet/Nugget

Manitowoc Ice, Inc. (ci-apres appelée la « SOCIÉTÉ ») garantit, pendant une période de vingt-quatre mois à compter de la date d'installation (exception faite de la limitation ci-dessous), que les nouvelles machines à glaçons Flake/Chiplet fabriquées par la SOCIÉTÉ sont exemples de tout défaut de matérielux ou de fabrication à condition d'une utilisation et d'entretien normaux et appropriés tels que spécifiés par la SOCIÉTÉ, et avec une installation et une mise en service appropriées conformes au manuel d'instructions fourni avec la machine à glaçons. La garantie de la SOCIÉTÉ ci-apres relative au compresseur s'applique pendant trente-six mois supplémentaires, à l'exclusion des frais de main d'oeuvre.

L'obligation de la SOCIÉTÉ en vertu de la présente garantie est limitée à la réparation ou au remplacement des pièces, des composants ou des ensembles qui, selon la SOCIÉTÉ, sont défectueux. La présente garantie est également limitée au coût des pièces, composants ou ensembles, et aux frais de main d'oeuvre au salaire de base sur le lieu du service technique.

Les tarifs de taux de base et heures, tels que publiés de temps à autre par la SOCIÉTÉ, s'appliquent à toutes les procédures de service. Les frais supplémentaires, y compris mais sans s'y limiter, le temps de déplacement, la majoration pour travail supplémentaire, le coût des matériaux, l'accès à la machine à gaçons ou son retrait, ou encore l'expédition, sont à la charge du propriétaire, tout comme le sont l'entretien, les réglages, le nettoyage et les achats de gaçons. Le travail couvert par la presente garantie doit être effectué par un représentant du service technique sous contrat de la SOCIÉTÉ ou par un organismme de service de réfrigération tel que qualifié et homologué par le distributeur local de la SOCIÉTÉ. La responsabilité de la SOCIÉTÉ en vertu de la presente garantie ne sera enaucun cas supérieure au prix d'achat réel payé par le client pour la machine à gaçons.

La garantie precedente ne s'appliquera pas à (1) toute piece ou tout ensemble qui auront été alterés, modifiés ou changés ; (2) toute piece ou tout ensemble qui auront été soumis à une mauvaise utilisation, un abus, une négligence ou des accidents ; (3) toute machine à glaçons qui aura été installée et/ou entretenue à l'encontre des instructions techniques fournies par la SOCIÉTÉ ; ou (4) toute machine à glaçons qui aura été initialement installée plus de cinq ans à compter de la date de production du numéro de série. La presente garantie ne s'applique pas si le système de réfrigération de la machine à glaçons est modifié par un condenseur, un recoupérateur de chaleur ou d'autres pieces ou ensembles non fabriqués par la SOCIÉTÉ, sauf en cas de l'approbation écrite par la SOCIÉTÉ de ces modifications pour des emplacements spécifiques.

LA PRESENTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES DE Toute SORTE, EXPRESSSES OU TACITES, Y COMPRIS Toute GARANTIE IMPLICITE DE QUALITE MARCHANDE OU D'ADAPTATION A UN USAGE PARTICULIER. En aucun cas, la SOCIETE ne peut etre tenue responsable des dommages speciaux, indirects, accessoires ou consecutifs. Lors de I'échéance de la période de garantie, la responsabilité de la SOCIÉTE en vertu de la presente garantie viendra à échéance. La garantie précédente constitue la seule responsabilité de la SOCIÉTÉ et le recours exclusif du client ou de l'utilisateur. Pour assurer un service de garantie prompt et permanent, la carte de garantie doit etre remplie et envoyee à la SOCIÉTÉ dans les cinq (5) jours suivant la date d'installation.

Remplir ce qui suit et conserver cette information :

Distributeur/Revendeur
Référence de modèle Numéro de série

Date d'installation

MANITOWOC ICE

2110 So. 26th St., P.O. Box 1720, Manitowoc, WI 54221-1720 USA

Telephone: [phone] Fax: [phone]

Site Web - www.manitowocice.com

Garantie limitée résidentielle de la machine à glaçons

CE QUE COUVRE LA PRESENTE GARANTIE LIMITÉE

Sous réserve des exclusions et limitations ci-dessous, Manitowoc Foodservice (« Manitowoc ») garantit au client d'origine toute nouvelle machine à glaçons fabriquée par Manitowoc (le « Produit ») contre tout défaut de matériel ou vice de fabrication pendant la période de garantie décrite cidesous dans des conditions normales d'utilisation et d'entretien, et suite à une installation et une mise en service correctes conformément au manuel d'instructions fourni avec le Produit.

PERIODE DE CETTE GARANTIE LIMITÉE

Produit couvert Période de garantie

Machine à glaçons Douze (12) mois

à compter de la date de vente

PERSONNES COUVERTES PAR CETTE GARANTIE LIMITEE

La presente garantie limite s'applique uniquement au client d'origine du Produit et n'est pas transférable.

OBLIGATIONS DE MANITOWOC ICE DANS LE CADRE DE CETTE GARANTIE LIMITÉE

En cas de début et de réception par Manitowoc d'une déclaration de dommage valide avant l'expiration de la période de garantie, Manitowoc doit, sur sa décision : (1) réparer le Produit à ses frais, y compris les frais de main d'oeuvre standard en heures normales, (2) replacer le Produit par un nouveau produit ou un produit équivalent à l'original ou (3) rembourser le prix d'achat du Produit. Les pieces de rechange sont garanties pendant 90 jours ou pour le reste de la période de garantie d'origine, si elle est plus longue. Les éléments precedents constituent l'unique obligation de Manitowoc et le recours exclusif du client en cas de rupture de la présente garantie limitee. La responsabilité de Manitowoc dans le cadre de la presente garantie limitee se limite au prix d'achat du Produit. Toutes dépenses supplémentaires, y compris mais sans s'y limiter, le temps de déplacement pour service, les frais de main d'oeuvre d'heures supplémentaires ou de majoration, l'accessibilité au Produit ou son retrait, ou l'expédition sont à la charge du client.

OBTENTION DE SERVICE DE GARANTIE

Pour obtenir un service de garantie ou toute information concernant le Produit, veuillez nous contacter : MANITOWOC FOODSERVICE

2110 So. 26th St.

P.O.Box 1720

Manitowoc, WI 54221-1720 USA

Telephone: [phone] Fax: [phone]

www.manitowocice.com

CE QUI N'EST PAS COUVERT

La présente garantie limitée ne couvre pas, et laisse a votre seule responsabilité, les frais de ce qui suit : (1) maintenance périodique ou de routine, (2) réparation ou remplacement du Produit ou des pieces suite à une usure normale, (3) défauts ou dommages du Produit ou des pieces du fait d'une mauvaise utilisation, d'une utilisation abusive, de négligences ou d'accidents, (4) défauts ou dommages du Produit ou des pieces du fait d'alterations, de modifications ou de changements incorrects ou non autorisés et (5) défauts ou dommages d'un Produit non installé et/ou maintainu conformément au manuel d'instructions ou aux specifications techniques fournis par Manitowoc. Dans la mesure ou ces exclusions de garantie dépendant des lois nationales, il est possible qu'elles ne vous concernent pas.

SAUF TEL QU'INDIQUÉ PAR LA PHRASE SUIVANTE, LA PRESENTE GARANTIE LIMITÉE REprésentÉ LA SEULE ET UNIQUE GARANTIE DE MANITOWOC CONCERNANT LE PRODUIT. TOUTES LES GARANTIES TACITES SONT STRICTEMENT LIMITÉES À LA DUREE DE LA GARANTIE LIMITÉE S'APPLICANT AUX PRODUITS, COMME INDIQUÉ PRÉCEDEMMENT, Y COMPRIS, SANS TouteFOIS S'Y LIMITER, Toute GARANTIE DE QUALITE MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULARIER.

Certsains pays ne permettant pas de limitations sur la durée d'une garantie tacite, il est possible que la limitation ci-dessus ne vous concernne pas.

EN AUCUN CAS, MANITOWOC OU UNE DE SES FILIALES, NE PEUT ETRE TENUE POUR RESPONSABLE DU CLIENT OU DE TOUTE AUTRE PERSONNE EN CAS DE DOMMAGES ACCESSOIRES, CONSECUTIFS OU PARTICULIERS DE TOUTE NATURE (Y COMPRIS, MAIS SANS TOUTEFOIS S'Y LIMITER, UNE PERTE DE PROFITS, DE REVENUS OU COMMERCIALE) DÉCOULANT, OU LIÉS DE QUELQUE MANIÈRE QUE CE SOIT, AU PRODUIT, À UNE RUPTURE DE LA PRÉSENTE GARANTIE LIMITE, OU À TOUTE AUTRE CAUSE, QUELLE QU'ELLE SOIT, BASEE SUR LE CONTRAT, SUR LA RESPONSABILITÉ CIVILE OU TOUTE AUTRE RESPONSABILITÉ.

Certaines juridictions ne permettant pas l'exclusion ou la limitation de dommages accessoires ou consécutifs, il est possible que cette limitation ou exclusion ci-dessus ne vous concerne pas.

APPLICATION DES LOIS NATIONALES

La presente garantie limitee you offre des droits legaux specifiques et il se peut que you ayez d'autres droits qui varient d'une juridiction a une autre.

CARTE DE GARANTIE

Pour assurer un service de garantie prompt et permanent, cette carte de garantie doit être remplie et envoyée à Manitowoc dans les trente (30) jours suivant la date de vente. Remplir la carte de garantie suivante et l'envoyer à Manitowoc.
