Notice d'utilisation Capteur de débit électromagnétique SM0510 SM2x00 SM2130 SM9x00 SM2x01 SM9x01 80293043 / 00 03 / 2020 FR2 Contenu 1 Remarque préliminaire 4 11 Symboles utilisés 4 12 Avertissements utilisés 5 2 Consignes de sécurité 5 3 Fonctionnement et caractéristiques 6 31 Directive relative aux équipements sous pression (DESP) 6 32 Application 6 33 Remarque concernant SM0510 et SM2130 6 4 Fonction 6 41 Traitement des signaux de mesure 6 42 Sens du débit 7 421 Sélection du sens du débit (Fdir) 7 43 Surveillance du volume consommé (ImP) 8 431 Affichage et type de comptage du compteur totalisateur 8 432 Surveillance du volume consommé par sortie d'impulsions 10 433 Surveillance du volume consommé par compteur à présélection 10 44 Détection de tube vide 10 45 Fonction de commutation 11 46 Fonction analogique 12 47 Sortie fréquence 14 48 Amortissement des valeurs mesurées (dAP) 15 49 Temporisation de démarrage (dST) 15 410 Suppression de faibles débits (LFC) 17 411 Simulation 17 412 IO-Link 17 5 Montage 18 51 Position de montage recommandée 18 52 Position de montage non recommandée 20 53 Mise à la terre 21 54 Installation dans le tuyau 21 6 Raccordement électrique 22 7 Eléments de service et d'indication 24 8 Menu 253

81 Menu principal 26 811 Explication du menu principal 27 82 Fonctions étendues – Réglages de base 28 821 Explication des fonctions étendues (EF) 29 822 Sous-menu réglages de base (CFG) 29 83 Fonctions étendues – Mémoire min/max – Tube vide – Simulation 30 831 Explication des fonctions étendues (EF) 31 832 Sous-menu mémoire min/max (MEM) 31 833 Sous-menu tube vide (EPD) 31 834 Sous-menu simulation (SIM) 31 9 Mise en service 32 10 Paramétrage 32 101 Paramétrage général 33 1011 Paramétrage dans les sous-menus 33 1012 Verrouillage / déverrouillage 34 1013 Timeout 34 102 Réglages pour la surveillance du débit 34 1021 Surveillance des valeurs limites pour le débit (OUT1) 34 1022 Surveillance des valeurs limites pour le débit (OUT2) 34 1023 Sortie analogique débit (OUT2) 35 1024 Signal fréquence débit (OUT1) 35 103 Réglages pour le contrôle des quantités consommées 35 1031 Contrôle du volume par sortie d'impulsions (OUT1) 35 1032 Contrôle du volume par compteur à présélection (OUT1) 35 1033 Valeur d'impulsions 36 1034 Remise à zéro du compteur manuelle 36 1035 Remise à zéro du compteur contrôlée en fonction du temps 36 1036 Désactiver la remise à zéro du compteur 36 1037 Remise à zéro du compteur par un signal externe 36 104 Réglages pour la surveillance de température 37 1041 Surveillance des valeurs limites pour la température (OUT2) 37 1042 Sortie analogique température (OUT2) 37 105 Réglages par l'utilisateur (option) 38 1051 Unité de mesure standard pour le débit 38 1052 Affichage standard 38 1053 Sens du débit 384 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1054 Logique de commutation des sorties 38 1055 Temporisation de démarrage 38 1056 Amortissement des valeurs mesurées 39 1057 Comportement des sorties en cas de défaut 39 1058 Activer / désactiver la détection de tube vide 39 1059 Détection de tube vide logique de commutation 39 10510 Temporisation de la détection de tube vide 40 10511 Détection de tube vide valeur limite 40 10512 Type de comptage du totalisateur 40 10513 Suppression de faibles débits 40 106 Fonctions de service 40 1061 Lire les valeurs minimum et maximum 40 1062 Menu de simulation 41 1063 Remettre tous les paramètres au réglage usine 41 11 Fonctionnement 41 111 Lecture de la valeur process 41 112 Changement d'affichage de la valeur process en mode RUN 41 113 Lire les valeurs de paramètres réglées 42 12 Correction d'erreurs 42 13 Données techniques 44 14 Réglage usine 445

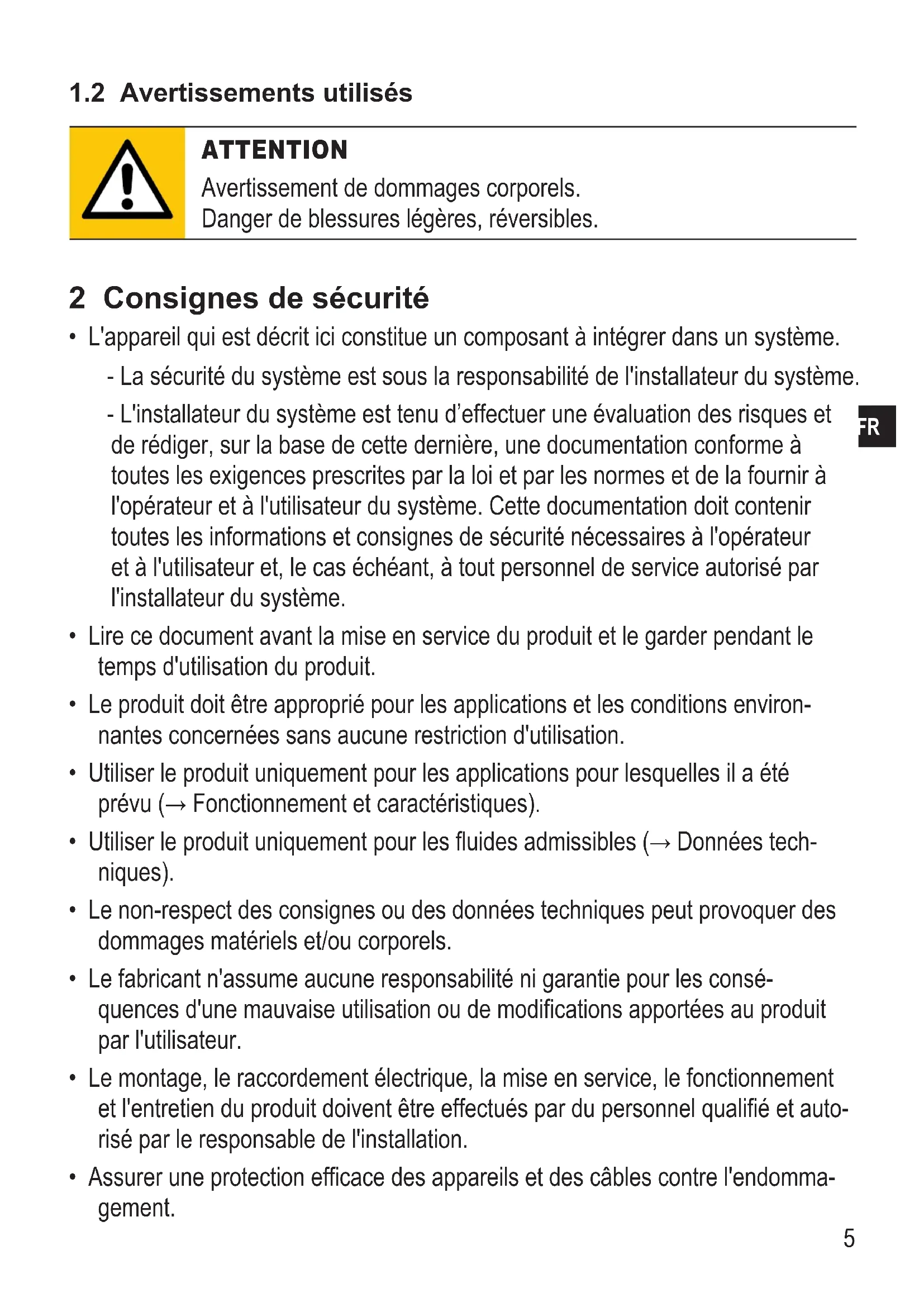

1.2 Avertissements utilisés

ATTENTION Avertissement de dommages corporels Danger de blessures légères, réversibles 2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système - La sécurité du système est sous la responsabilité de l'installateur du système - L'installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environ- nantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données tech- niques)

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels

• Le fabricant n'assume aucune responsabilité ni garantie pour les consé- quences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et auto- risé par le responsable de l'installation

• Assurer une protection efficace des appareils et des câbles contre l'endomma- gement6 3 Fonctionnement et caractéristiques L'appareil surveille des liquides Il détecte les 3 paramètres process débit, quantité consommée et température du fluide

3.1 Directive relative aux équipements sous pression (DESP)

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 Utilisation de fluides du groupe des fluides 1 sur demande

Liquides conducteurs avec les propriétés suivantes :

• Conductivité : ≥ 20 µS/cm

/s à 40 °C ; < 70 cST à 104 °F Il s'agit d'un produit de la classe A Dans les environnements domestiques, ce produit peut causer des problèmes de radiodiffusion ► En cas de besoin, prendre des mesures de blindage CEM

3.3 Remarque concernant SM0510 et SM2130

Un fonctionnement dans certaines conditions de surcharge peut entraîner la cavitation Le fonctionnement avec cavitation peut endommager les parties sous pression ► Considérer les limites de cavitation (→ Données techniques). 4 Fonction

• L'appareil détecte le débit selon le principe de mesure électromagnétique

• De plus, l'appareil détecte la température du fluide

• Il dispose d'une interface IO-Link

• L'appareil affiche la valeur process actuelle

4.1 Traitement des signaux de mesure

L'appareil génère 2 signaux de sortie selon le paramétrage : OUT1 / IO-Link : 5 options de sélection Paramétrage - Signal de commutation pour la valeur limite pour le débit → 10.2.1 - Signal fréquence pour le débit → 10.2.47

- Signal d'impulsions pour le compteur totalisateur → 10.3.1 - Signal de commutation pour compteur à présélection → 10.3.2 - Signal de commutation pour détection de tube vide → 10.5.8 OUT2 : 6 options de sélection Paramétrage - Signal de commutation pour la valeur limite pour le débit → 10.2.2 - Signal de commutation pour la valeur limite pour la température

• 10.4.1 - Signal analogique pour le débit → 10.2.3 - Signal analogique pour la température → 10.4.2 - Signal de commutation pour détection de tube vide → 10.5.8 - Entrée pour un signal de remise à zéro (InD) → 10.3.7

En plus de la vitesse du fluide et du débit, l'appareil détecte le sens du débit

4.2.1 Sélection du sens du débit (Fdir)

Le sens positif du débit est marqué par une flèche sur l'appareil avec l'inscription "flow direction" Le sens du débit peut être inversé (→ 10.5.3) ► Marquer le sens du débit changé (= nouveau sens positif du débit) sur l'appareil avec l'étiquette fournie Débit... Affichage de la valeur process correspond au sens de débit marqué + (positif) en opposition au sens de débit marqué - (négatif)8

4.3 Surveillance du volume consommé (ImP)

L'appareil dispose d'un compteur totalisateur interne Il additionne continuellement le volume consommé depuis la dernière remise à zéro Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions ou un signal de commutation

• 10.3.1 Contrôle du volume par sortie d'impulsions (OUT1)

• 10.3.2 Contrôle du volume par compteur à présélection (OUT1)

4.3.1 Affichage et type de comptage du compteur totalisateur

Valeur du compteur :

• La valeur actuelle du compteur totalisateur peut être affichée (→ 11.2)

• En plus, la valeur avant la dernière remise à zéro est sauvegardée Cette valeur peut aussi être affichée (→ 11.2) Le compteur sauvegarde le débit additionné toutes les 10 minutes Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé Une éventuelle perte de données peut donc être de 10 minutes au maximum Remise à zéro du compteur :

• Le compteur totalisateur peut être remis à zéro de façons différentes

• 10.3.4 Remise à zéro du compteur manuelle

• 10.3.5 Remise à zéro du compteur contrôlée en fonction du temps

• 10.3.7 Remise à zéro du compteur par un signal externe

• Si le compteur totalisateur n'est pas remis à zéro selon une des méthodes ci-dessus, il est remis automatiquement quand la valeur de débit maximum possible sur l'afficheur est dépassée9

Prise en considération du sens du débit :

• Lors de la totalisation du volume consommé, le compteur totalisateur prend en compte le sens du débit Le paramètre [FPro] permet la définition des types de comptage suivants (→ 10.5.12) : [FPro] Type de comptage 0+ Les valeurs de débit négatives (en opposition au sens de débit marqué) ne sont pas considérées pour la totalisation – + Les valeurs de débit négatives sont soustraites du volume consommé Suivant le réglage du type de comptage [FPro], le débit dans le sens négatif est pris en compte (– +) ou pas (0+) pour la totalisation : + Q

Fig 1 : Prise en compte du sens du débit pour la totalisation de la quantité consommée + Q = sens positif du débit - Q = sens négatif du débit V = débit absolu (= total des débits négatif et positif)

Débit inversé en sens négatif

Débit inversé en sens positif Si le sens du débit est inversé, un débit minimum est pris en compte : - LFC en sens négatif ; + LFC en sens positif10

4.3.2 Surveillance du volume consommé par sortie d'impulsions

La sortie OUT1 fournit un signal d'impulsions chaque fois que le débit réglé (→ 1033 Valeur d'impulsions) est atteint

4.3.3 Surveillance du volume consommé par compteur à présélection

Il y a 2 types de surveillance qui peuvent être réglés via le paramètre [rTo] : [rTo] Sortie Remise à zéro du compteur OFF (→ 10.3.6) OUT1 commute si le débit réglé sous [ImPS] est atteint Le compteur à présélection est d'abord remis à zéro - si une remise à zéro manuelle est effectuée (→ 10.3.4) ou - si la plage d'affichage maximale est dépassée 1, 2, h 1, 2, d 1, 2, w (→ 10.3.5) OUT1 commute seulement si le débit réglé sous [ImPS] est atteint pendant le temps réglé Le compteur à présélection est automatiquement remis à zéro après l’écoulement du temps et le comptage recommence

4.4 Détection de tube vide

L'appareil reconnaît si les deux électrodes ne sont pas mouillées par le fluide La détection de tube vide peut être activée / désactivée (→ 10.5.8) Si elle est active, l'appareil réagit sur un tube vide comme suit : > [SEnS] est affiché > Le débit est mis à zéro La détection de tube vide peut être réglée de deux manières : dépendante ou indépendante du temps (→ 10.5.10)11

4.5 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (débit ou température) sont dépassés ou ne sont pas atteints Fonction hystérésis ou fenêtre peut être sélectionnée Exemple pour la surveillance du débit : fonction hystérésis fonction fenêtre

SP = seuil d'enclenchement rP = seuil de déclenchement HY = hystérésis Hno = hystérésis normalement ouvert (normally open) Hnc = hystérésis normalement fermé (normally closed) SP = valeur limite supérieure rP = valeur limite inférieure FE = fenêtre Fno = fenêtre normalement ouvert (normally open) Fnc = fenêtre normalement fermé (normally closed) En cas de réglage de la fonction hystérésis, le seuil d'enclenchement [SP] est d'abord défini et ensuite le seuil de déclenchement [rP] dont la valeur doit être inférieure Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement ; l'écart reste inchangé En cas de réglage de la fonction fenêtre, la valeur limite supérieure [SP] et la valeur limite inférieure [rP] ont une hystérésis fixe de 0,25 % de la valeur finale de l’étendue de mesure Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit12

4.6 Fonction analogique

• L'appareil fournit un signal analogique qui est proportionnel au débit ou à la température du fluide

• Le signal analogique peut être fourni en tant que signal de courant ou de tension analogique

• A l’intérieur de la gamme de mesure, le signal analogique est à 420 mA (sortie courant) ou 010 V (sortie tension)

• Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, les signaux de courant ou de tension indiqués dans la figure 1 sont fournis

• L'étendue de mesure peut être mise à l'échelle : [ASP2] détermine à quelle valeur mesurée le signal de sortie est 4 mA ou 0 V [AEP2] détermine à quelle valeur mesurée le signal de sortie est 20 mA ou 10 V Distance minimale entre [ASP2] et [AEP2] = 20 % de la valeur finale de l'étendue de mesure MAW Valeur initiale de l'étendue de mesure Pour une étendue de mesure non mise à l'échelle (= réglage usine) MEW Valeur finale de l'étendue de mesure ASP2 Valeur minimum de la sortie analogique Pour une étendue de mesure mise à l'échelle AEP2 Valeur maximum de la sortie analogique Tableau 1 : Définition de termes13

cr.UL UL OL cr.OL Figure 1 : Caractéristique de sortie selon la norme IEC 60947-5-7 Q : Débit (une valeur de débit négative signifie un débit en opposition au sens de débit marqué) T : Température UL : Plage d'affichage non atteinte OL : Plage d'affichage dépassée crUL : Zone de détection non atteinte (erreur) crOL : Zone de détection dépassée (erreur) FOU=On : Réglage par défaut auquel le signal analogique passe à la valeur maximale en cas de défaut* FOU=OFF : Réglage par défaut auquel le signal analogique passe à la valeur minimale en cas de défaut*

• Le type de défaut est affiché : crUL, crOL, Err (→ 12)

Valeur mesurée (débit ou température)

Signal analogique dans l'étendue de mesure en cas de réglage usine

Etendue de mesure mise à l'échelle

Signal analogique si l'étendue de mesure est mise à l'échelle14

4.7 Sortie fréquence

L'appareil fournit un signal fréquence qui est proportionnel au débit En cas de réglage usine, le signal fréquence dans l'étendue de mesure est entre 0 et 1 kHz Le signal fréquence peut être mis à l'échelle : FrEP = Signal fréquence en Hz fourni sur OUT1 si la valeur mesurée maximum FEP est atteinte Réglage usine : FrEP = 1 kHz = 100 % L'étendue de mesure peut être mise à l'échelle : FEP = Valeur mesurée maximum à partir de laquelle OUT1 fournit le signal fréquence FrEP MEWMAW FEP FrEP =100 % 0 % 120 % 100 120 130 [% MEW] 130 % OL ErrErr

FOU=OFF FOU=On Figure 1 : Caractéristique de la sortie fréquence MAW = valeur initiale de l'étendue de mesure ; MEW = valeur finale de l'étendue de mesure

Signal fréquence dans l'étendue de mesure en cas de réglage usine

Etendue de mesure mise à l'échelle

Signal fréquence si l'étendue de mesure est mise à l'échelle15

4.8 Amortissement des valeurs mesurées (dAP)

La temporisation d'amortissement permet de régler après combien de secondes le signal de sortie atteint 63 % de la valeur finale en cas d'une modification soudaine de la valeur de débit La temporisation d'amortissement réglée mène à une sta- bilisation des sorties, de l'affichage et de la transmission de la valeur process via l'interface IO-Link Les signaux [UL] et [OL] (→ 12) sont définis en considérant la temporisation d'amortissement

4.9 Temporisation de démarrage (dST)

La temporisation de démarrage dST a un effet sur les sorties de commuta- tion de la surveillance du débit Si la temporisation de démarrage est active (dST > 0) : Dès que le débit dépasse LFC (LFC = low flow cut-off → 4.10), les séquences suivantes se déroulent : > La temporisation de démarrage est démarrée > Les sorties commutent en fonction de la programmation : ACTIVE avec fonction normalement ouverte, INACTIVE avec fonction norma- lement fermée Une fois que la temporisation de démarrage a commencée, il y a 3 possibilités : 1 Le débit augmente rapidement et atteint le seuil de commutation / plage acceptable pendant dST > Les sorties restent actives 2 Le débit augmente lentement et atteint le seuil de commutation / plage acceptable après écoulement de dST > Les sorties deviennent inactives 3 Le débit tombe en dessous de LFC pendant dST > Les sorties sont immédiatement remises à l’état initial ; dST est arrêté16 Exemple : dST avec fonction hystérésis Condition Réaction 1 Débit Q atteint LFC dST démarre, la sortie devient active 2 dST déroulé, Q a atteint SP la sortie reste active

Q tombe en dessous de SP mais reste au-dessus de rP la sortie reste active 4 Q tombe en dessous de rP la sortie devient inactive 5 Q atteint de nouveau LFC dST démarre, la sortie devient active 6 dST déroulé, Q n'a pas atteint SP la sortie devient inactive 7 Q atteint SP la sortie devient active Exemple : dST avec fonction fenêtre17

Condition Réaction 1 Débit Q atteint LFC dST démarre, la sortie devient active 2 dST déroulé, Q a atteint la plage acceptable la sortie reste active 3 Q dépasse SP (quitte la plage acceptable) la sortie devient inactive 4 Q tombe de nouveau en dessous de SP la sortie devient de nouveau active 5 Q tombe en dessous de rP (quitte la plage acceptable) la sortie devient de nouveau inactive 6 Q atteint de nouveau LFC dST démarre, la sortie devient active 7 dST déroulé, Q n'a pas atteint la plage acceptable la sortie devient inactive 8 Q atteint la plage acceptable la sortie devient active

4.10 Suppression de faibles débits (LFC)

Cette fonction permet de supprimer de faibles débits (→ 10.5.13) Des débits inférieurs à la valeur LFC sont évalués par le capteur comme arrêt (Q = 0)

Cette fonction permet de simuler des valeurs de débit et de température (→ 1062) La simulation n'a pas d'effet sur le totalisateur ou le débit actuel Les sorties se comportent comme réglées avant Lors du démarrage de la simulation, la valeur du totalisateur est sauvegardée et ensuite le totalisateur simulé est mis à 0 La valeur de débit simulée a un effet sur le totalisateur simulé Quand la simulation est terminée, la valeur de totalisateur initiale est restaurée Pendant la simulation, la valeur initiale reste sauvegardée sans change- ment même si un débit réel s'écoule

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic De plus, le paramétrage de l'appareil est possible pendant le fonctionnement L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link Pour une communication hors fonctionnement, il vous suffit d’un PC, d’un logiciel IO-Link adapté et d’un câble adaptateur IO-Link18 Les IODD nécessaires pour la configuration de l'appareil, des informations détail- lées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur wwwifmcom 5 Montage ATTENTION Avec des températures de plus de 50°C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F) > Risque de brûlures ► Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel ► Fixer l'étiquette d'avertissement fournie sur le câble du capteur ► S'assurer que le circuit n’est pas sous pression avant d'effectuer des travaux de montage ► S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s’écouler à l’endroit du montage ► Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau L'appareil peut être monté indépendamment de la position si ce qui suit est assuré : - Il n'y a pas de risques de formation de bulles d'air dans le réseau de tuyaux - Les tuyaux sont toujours entièrement remplis

5.1 Position de montage recommandée

► Pour une utilisation optimale de la détection de tube vide, monter l'appa- reil selon la figure 1 Exemple d'une installation optimale :19

► Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli ► Prévoir des distances suffisantes d'aspiration et d'évacuation Ainsi des para- sites dus aux coudes, aux vannes, aux réductions de diamètre et autres sont compensés De plus : des systèmes d'arrêt et de commande ne doivent pas se trouver directement devant l'appareil 3 x D

S = perturbation ; D = diamètre du tuyau ; F = sens du débit ► Montage devant ou dans un tuyau montant :

5.2 Position de montage non recommandée

► Eviter les positions de montage suivantes :

Directement avant un tuyau descendant Dans un tuyau descendant

Dans le point le plus haut du système de tuyau Directement avant l’évacuation du tuyau

Sur le côté d'aspiration d'une pompe F = sens du débit21

En cas de montage dans un réseau de tuyau non raccordé à la terre (par ex tuyaux en plastiques), l'appareil doit être mis à la terre (terre fonction- nelle) Colliers de mise à la terre pour le connecteur M12 sont disponibles en acces- soires (→ www.ifm.com).

5.4 Installation dans le tuyau

Les appareils avec filetage G peuvent être installés à l'aide d'adaptateurs dans le tube Informations sur des raccords disponibles sur wwwifmcom Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord A AD DC CB B 1 Visser l'adaptateur (B) dans le tuyau (A) 2 Insérer les joints (C) et installer l'appareil selon le sens du débit (flow direction) marqué ► Pour le montage des adaptateurs au raccord process, utiliser des lubrifiants appropriés 3 Visser l'adaptateur (B) à la main avec les raccords (D) 4 Serrer fermement les deux adaptateurs par un mouvement opposé (couple de serrage : 30 Nm) Après le montage, des bulles d'air dans le système peuvent affecter la mesure Solution : ► Rincer le réseau après le montage pour le dégazer (quantité de rinçage > 15 l/min, 4 gpm)22 Pour montage horizontal : A cause de la construction, il reste toujours une petite quantité du fluide dans le tube de mesure après la coupure de la pompe 6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés Alimentation en tension selon EN 50178, TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit :

BK : noir BN : brun BU : bleu WH : blanc

OUT1 Couleurs selon DIN EN 60947-5-2 Exemples de circuits : 2 x commutation positive 2 x commutation négative

• Signal de commutation : valeurs limites pour le débit

• Signal d'impulsions : 1 impulsion chaque fois que le débit présélectionné est atteint

• Signal de commutation : le compteur totalisateur a atteint la valeur présélectionnée

• Signal fréquence pour le débit

• Signal de commutation : détection de tube vide

• IO-Link Broche 2 (OUT2/InD)

• Signal de commutation : valeurs limites pour le débit

• Signal de commutation : valeurs limites pour la température

• Signal analogique pour le débit

• Signal analogique pour la température

• Signal de commutation : détection de tube vide

• Entrée pour le signal reset externe (InD)24 7 Eléments de service et d'indication Enter

SMxxx0 SMxxx1 1-6 : LED indicatrices SMxxx0 : LED Affichage de la valeur process Unité 1 Volume de débit actuel par minute l/min 2 Volume de débit actuel par heure m

Volume actuel consommé (= valeur actuelle du compteur) depuis la dernière remise à zéro Totalisateur *

Volume consommé (= valeur actuelle du compteur) avant la dernière remise à zéro

5 Température actuelle du fluide °C SMxxx1 : LED Affichage de la valeur process Unité 1 Volume de débit actuel par minute gpm 2 Volume de débit actuel par heure gph

Volume actuel consommé (= valeur actuelle du compteur) depuis la dernière remise à zéro Totalisateur * gal 3 + 5 gal x 10

Volume consommé (= valeur actuelle du compteur) avant la dernière remise à zéro gal 3 + 5 gal x 10

4 Température actuelle du fluide °F25

LED allumée ; LED clignote

• La quantité consommée est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude 7-8 : LED indicatrices pour la sortie de commutation LED 7 : Etat de commutation OUT2 (allumée si la sortie 2 est commutée) LED 8 : Etat de commutation OUT1 (allumée si la sortie 1 est commutée) 9 : Affichage alphanumérique, 4 digits

• Débit actuel avec le réglage [SELd] = FLOW

• Valeurs du compteur totalisateur avec le réglage [SELd] = TOTL

• Température du fluide actuelle avec le réglage [SELd] = TEMP

• Paramètres et valeurs de paramètres 10 : Bouton [Enter]

• Sélection des paramètres

• Lecture des valeurs réglées

• Validation des valeurs de paramètres Représentation en → 8 Menu: 11 : Boutons haut [▲] et bas [▼]

• Sélection des paramètres

• Activation de la fonction de réglage

• Changer les valeurs de paramètres

• Changement d'unité d’affichage en mode de fonctionnement normal (mode RUN)

• Verrouillage / déverrouillage Représentation en → 8 Menu: et 8 Menu Les paramètres en blanc sont indiqués en cas de réglage usine (→ 14) Les paramètres en gris sont indiqués en cas de changement du réglage par défaut pour OU1 et OU226

Paramètres Explication et possibilités de réglage SP1 Valeur limite supérieure pour le débit sur OUT1 rP1 Valeur limite inférieure pour le débit sur OUT1 ImPS Valeur d'impulsions = débit pour lequel 1 impulsion est fournie ImPR Configuration de la sortie pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation) FEP Valeur de débit maximum à partir de laquelle OUT1 fournit le signal fréquence FrEP FrEP Signal fréquence qui est fourni sur OUT1 si FEP est atteint OU1 Fonction de sortie pour OUT1 (débit) : - Hno, Hnc, Fno, Fnc : Signal de commutation pour les valeurs limites - ImP : Surveillance du volume consommé (fonction totalisateur) - dOU : Signal de commutation pour détection de tube vide - FRQ : Sortie fréquence OU2 Fonction de sortie pour OUT2 (débit ou température) : - Hno, Hnc, Fno, Fnc : Signal de commutation pour les valeurs limites - dOU : Signal de commutation pour détection de tube vide - I (signal de courant 420 mA), U (signal de tension 010 V) Fonction d'entrée pour OUT2 : - InD: Entrée pour un signal externe de remise à zéro du compteur ASP2 Valeur minimum de la sortie analogique pour débit et température sur OUT2 AEP2 Valeur maximum de la sortie analogique pour débit et température sur OUT2 SP2 Valeur limite supérieure pour le débit ou la température sur OUT2 rP2 Valeur limite inférieure pour le débit ou la température sur OUT2 DIn2 Configuration de l'entrée pour un signal externe de remise à zéro du compteur

Fonctions étendues : Ouvrir les sous-menus28

8.2 Fonctions étendues

8.2.1 Explication des fonctions étendues (EF)

rES Restaurer les réglages usine rTo Remise à zéro du compteur de quantités consommées (totalisateur) CFG Sous-menu réglages de base MEM Sous-menu mémoire min/max EPD Sous-menu tube vide SIM Sous-menu simulation

8.2.2 Sous-menu réglages de base (CFG)

FOU1 Comportement de OUT1 en cas de défaut FOU2 Comportement de OUT2 en cas de défaut dST Temporisation de démarrage de la surveillance du débit (start-up delay) P-n Logique de commutation des sorties : pnp / npn dAP Amortissement des valeurs mesurées : Constante d'amortissement en secondes diS Fréquence de rafraîchissement et orientation de l'affichage Uni Unité de mesure standard pour le débit SELd Unité de mesure standard de l’affichage : FLOW (valeur de débit), TEMP (température du fluide), TOTL (valeur actuelle du compteur) SEL2 Paramètre de mesure standard pour l'évaluation de OUT2 : FLOW (débit) ou TEMP (température) LFC Suppression de faibles débits (low flow cut-off) FPro Type de comptage du totalisateur Fdir Sens du débit30

8.3 Fonctions étendues

8.3.1 Explication des fonctions étendues (EF)

rES Restaurer les réglages usine rTo Remise à zéro du compteur de quantités consommées (totalisateur) CFG Sous-menu réglages de base MEM Sous-menu mémoire min/max EPD Sous-menu tube vide SIM Sous-menu simulation

8.3.2 Sous-menu mémoire min/max (MEM)

HIF Valeur maximale du débit mesuré dans le process LOF Valeur minimale du débit mesuré dans le process HIT Valeur maximale de la température mesurée dans le process LOT Valeur minimale de la température mesurée dans le process

8.3.3 Sous-menu tube vide (EPD)

EPOn Détection de tube vide active / inactive dEPE Temporisation signal vide dEPF Temporisation signal plein EPPr Valeur mesurée actuelle de la détection de tube vide EPSP Seuil de commutation de la détection de tube vide

8.3.4 Sous-menu simulation (SIM)

SFLW Simulation valeur de débit STMP Simulation valeur de température STim Durée de simulation SON Démarrage simulation32 9 Mise en service Après la mise sous tension et l'écoulement du retard à la disponibilité d'env 5 s, l'appareil se trouve en mode RUN (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés

• Pendant le retard à la disponibilité, les sorties sont commutées selon la pro- grammation : - ACTIVE pour la fonction normalement ouvert (Hno / Fno) - INACTIVE pour la fonction normalement fermé (Hnc / Fnc)

• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est à 20 mA (sortie courant) ou 10 V (sortie tension) pendant le retard à la disponi- bilité 10 Paramétrage Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement Des changements du paramétrage, avec l’installation en marche, peuvent affecter son mode de fonctionnement ► S'assurer du bon fonctionnement de l'installation Pendant le paramétrage l'appareil reste fonctionnel Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramé- trage soit validé Un paramétrage peut également être effectué via l'interface IO-Link (→ 412) ATTENTION Avec des températures de plus de 50°C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F) > Risque de brûlures ► Ne pas toucher l'appareil avec les mains ► Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil33

10.1 Paramétrage général

1 Changement du mode RUN au menu principal [Enter] 2 Sélection du paramètre souhaité [▲] ou [▼] 3 Affichage de la valeur de paramètre réglée [Enter] 4 Passage en mode de réglage [▲] ou [▼] > 1 s (L'affichage clignote d'abord, ensuite en permanence) 5 Changement de la valeur de paramètre - en pas à pas en appuyant sur le bouton-pous- soir plusieurs fois - en continue en appuyant sur le bouton-poussoir en permanence [▲] ou [▼] 6 Validation de la valeur de paramètre réglée [Enter] 7 Retour au mode RUN > 30 secondes (timeout)

Utiliser [▲] ou [▼] pour naviguer dans les niveaux de menu jusqu'à ce que le mode RUN soit atteint

10.1.1 Paramétrage dans les sous-menus

1 Changement du mode RUN au menu principal [Enter] 2 Changement aux sous-menus [▼] jusqu'à EF [Enter] 3 Sélection du sous-menu souhaité [▼] jusqu'à CFG, MEM, EPD ou SIM [Enter] 4 Sélection du paramètre souhaité [▲] ou [▼] 5 Affichage de la valeur de paramètre réglée [Enter] 6 Changer la valeur du paramètre → 10.1 Paramétrage général, étapes 4-734

10.1.2 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse program- mation non intentionnelle A la livraison : non verrouillé Le verrouillage est aussi possible via un module de paramétrage avec possibilité IO-Link Verrouiller ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affiché Déverrouiller ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affiché

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que le paramètre soit changé

10.2 Réglages pour la surveillance du débit

10.2.1 Surveillance des valeurs limites pour le débit (OUT1)

► Sélectionner [OU1] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc ► Sélectionner [SP1] et régler la valeur limite supérieure du débit ► Sélectionner [rP1] et régler la valeur limite inférieure du débit Menu principal : [OU1] [SP1] [rP1]

10.2.2 Surveillance des valeurs limites pour le débit (OUT2)

► Sélectionner [SEL2] et régler FLOW ► Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc ► Sélectionner [SP2] et régler la valeur limite supérieure du débit ► Sélectionner [rP2] et régler la valeur limite inférieure du débit Menu CFG : [SEL2] Menu principal : [OU2] [SP2] [rP2]35

► Sélectionner [SEL2] et régler FLOW ► Sélectionner [OU2] et régler la fonction analogique : I (420 mA) ou U (010 V) ► Sélectionner [ASP2] et régler la valeur de débit à laquelle la valeur courant ou tension minimale est fournie ► Sélectionner [AEP2] et régler la valeur de débit à laquelle la valeur courant ou tension maximale est fournie Menu CFG : [SEL2] Menu principal : [OU2] [ASP2] [AEP2]

10.2.4 Signal fréquence débit (OUT1)

► Sélectionner [OU1] et régler FRQ ► Sélectionner [FEP] et régler la valeur du débit pour laquelle la fréquence réglée en FrEP est fournie ► Sélectionner [FrEP] et régler la fréquence Menu principal : [OU1] [FEP] [FrEP]

10.3 Réglages pour le contrôle des quantités consommées

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1)

► Sélectionner [OU1] et régler ImP ► Sélectionner [ImPS] et régler le volume pour lequel 1 impulsion est fournie (→ 10.3.3) ► Sélectionner [ImPR] et régler YES > La répétition d’impulsions est active La sortie 1 fournit une impulsion de comptage chaque fois que la valeur réglée en [ImPS] est atteinte Menu principal : [OU1] [ImPS] [ImPR]

10.3.2 Contrôle du volume par compteur à présélection (OUT1)

► Sélectionner [OU1] et régler ImP ► Sélectionner [ImPS] et régler le débit pour lequel la sortie 1 commute (→ 10.3.3) ► Sélectionner [ImPR] et régler no > La répétition d’impulsions n'est pas active La sortie commute quand la valeur réglée en [ImPS] est atteinte Elle reste commutée jusqu’à ce que le compteur soit remis à zéro Menu principal : [OU1] [ImPS] [ImPR]36

10.3.3 Valeur d'impulsions

► Sélectionner [OU1] et configurer la surveillance du volume consommé :

• 10.3.1 ou → 10.3.2 ► Sélectionner [ImPS] ► Appuyer brièvement sur [Enter] > La valeur réglée actuellement est affichée ► Maintenir appuyé sur [▲] ou [▼] jusqu'à ce que "cccc" soit affiché ► Appuyer sur [▲] ou [▼] pour sélectionner la plage de réglage. > A chaque fois que le bouton est appuyé, l'affichage change à la prochaine plage de réglage (le point décimal se décale et / ou la LED* change) ► Appuyer brièvement sur [Enter] pour valider la plage de réglage ► Appuyer sur [▲] ou [▼] jusqu'à ce la valeur numérique souhaitée soit affichée ► Appuyer brièvement sur [Enter]

• → 7 Eléments de service et d'indication Menu principal : [OU1] [ImPS]

10.3.4 Remise à zéro du compteur manuelle

► Sélectionner [rTo] et régler rEST > Le compteur est remis à zéro Menu EF : [rTo]

10.3.5 Remise à zéro du compteur contrôlée en fonction du temps

► Sélectionner [rTo] et régler la valeur souhaitée : intervalles d'heures (h), de jours (d) ou de semaines (w) > Le compteur est remis à zéro automatiquement après la valeur réglée Menu EF : [rTo]

10.3.6 Désactiver la remise à zéro du compteur

► Sélectionner [rTo] et régler OFF > Le compteur n'est remis à zéro qu'après un débordement (= réglage usine) Menu EF : [rTo]

10.3.7 Remise à zéro du compteur par un signal externe

► Sélectionner [OU2] et régler la fonction InD ► Sélectionner [DIn2] et régler le signal reset : - HIGH = reset avec signal haut - LOW = reset avec signal bas - +EDG = reset pour le front montant - -EDG = reset pour le front descendant Menu principal : [OU2] [DIn2]37

10.4 Réglages pour la surveillance de température

10.4.1 Surveillance des valeurs limites pour la température (OUT2)

► Sélectionner [SEL2] et régler TEMP ► Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc ► Sélectionner [SP2] et régler la valeur limite supérieure de la température ► Sélectionner [rP2] et régler la valeur limite pour la température Menu CFG : [SEL2] Menu principal : [OU2] [SP2] [rP2]

10.4.2 Sortie analogique température (OUT2)

► Sélectionner [SEL2] et régler TEMP ► Sélectionner [OU2] et régler la fonction analogique : I (420 mA) ou U (010 V) ► Sélectionner [ASP2] et régler la température à laquelle la valeur courant ou tension minimale est fournie ► Sélectionner [AEP2] et régler la température à laquelle la valeur courant ou tension maximale est fournie Menu CFG : [SEL2] Menu principal : [OU2] [ASP2] [AEP2]38

10.5 Réglages par l'utilisateur (option)

10.5.1 Unité de mesure standard pour le débit

► Sélectionner [Uni] et régler l'unité de mesure Le réglage n'est effectif que pour la valeur du débit La quantité consommée (valeur du compteur) est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude Menu CFG : [Uni]

10.5.2 Affichage standard

► Sélectionner [SELd] et déterminer l'unité de mesure standard FLOW = l'afficheur montre la valeur de débit actuelle dans l'unité de mesure standard TOTL = l'afficheur montre la valeur actuelle du compteur avec l'unité de mesure assurant un maximum d'exactitude TEMP = l'afficheur montre la température actuelle du fluide en °C / °F ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orienta- tion de l'affichage : d1 = actualisation de la valeur mesurée toutes les 50 ms d2 = actualisation de la valeur mesurée toutes les 200 ms d3 = actualisation de la valeur mesurée toutes les 600 ms rd1, rd2, rd3 = affichage comme d1, d2, d3 ; tourné de 180° OFF = L'affichage est désactivé en mode de fonctionnement Même si l'affichage est désactivé, les LED restent actives Les messages d'erreur sont affichés même si l'afficheur est désactivé Menu CFG : [SELd] [diS]

10.5.3 Sens du débit

► Sélectionner [Fdir] et régler le sens du débit : + = débit en direction de la flèche de débit (= réglage usine) – = débit en opposition à la direction de la flèche de débit ► cacher la flèche Menu CFG : [Fdir]

10.5.4 Logique de commutation des sorties

► Sélectionner [P-n] et régler PnP ou nPn Menu CFG : [P-n]

10.5.5 Temporisation de démarrage

► Sélectionner [dST] et régler la valeur numérique en secondes Menu CFG : [dST]39

10.5.6 Amortissement des valeurs mesurées

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur τ 63 %). Menu CFG : [dAP]

10.5.7 Comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler la valeur : 1 Sortie de commutation : - On = la sortie 1 est fermée (On) en cas de défaut - OFF = la sortie 1 est ouverte (OFF) en cas de défaut - OU = la sortie 1 est activée comme défini par les paramètres, indépendamment du cas de défaut 2 Sortie fréquence : - On = 130 % de FrEP - OFF = 0 Hz - OU = continue ► Sélectionner [FOU2] et régler la valeur : 1 Sortie de commutation : - On = la sortie 2 est fermée (On) en cas de défaut - OFF = la sortie 2 est ouverte (OFF) en cas de défaut - OU = la sortie 2 est activée comme défini par les paramètres, indépendamment du cas de défaut 2 Sortie analogique : - On = le signal analogique passe à la valeur de défaut maximum (→ 4.6) - OFF = le signal analogique passe à la valeur de défaut minimum (→ 4.6) - OU = le signal analogique correspond à la valeur mesurée Menu CFG : [FOU1] [FOU2]

10.5.8 Activer / désactiver la détection de tube vide

► Sélectionner [OU1] ou [OU2] et régler dOU ► Sélectionner [EPOn] et régler la fonction : - OFF = détection de tube vide désactivée - On = détection de tube vide activée Menu principal : [OU1] [OU2] Menu EPD : [EPOn]

10.5.9 Détection de tube vide logique de commutation

► Sélectionner [P-n] et régler PnP ou nPn Menu CFG : [P-n]40

10.5.10 Temporisation de la détection de tube vide

► Sélectionner [dEPE] et régler la temporisation de 0…30 s avec laquelle le signal est fourni avec tube vide ► Sélectionner [dEPE] et régler la temporisation de 0…30 s avec laquelle le signal est fourni avec tube plein Menu EPD : [dEPE] [dEPF]

10.5.11 Détection de tube vide valeur limite

► Sélectionner [EPPr] pour afficher la valeur actuelle de la détection de tube vide en % ► Sélectionner [EPSP] et régler le seuil de commutation de la détection de tube vide Menu EPD : [EPPr] [EPSP]

10.5.12 Type de comptage du totalisateur

► Sélectionner [FPro] et régler la valeur : – + = addition des valeurs de débit avec signe correct 0+ = addition uniquement des valeurs de débit positives Menu CFG : [FPro]

10.5.13 Suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite Menu CFG : [LFC]

10.6 Fonctions de service

10.6.1 Lire les valeurs minimum et maximum

► Sélectionner [HIx] ou [LOx] et lire la valeur HIF = débit maximal, LOF = débit minimal HIT = valeur maximale température , LOT = valeur minimale tempéra- ture Effacer la mémoire : ► Sélectionner [HIx] ou [LOx] ► Appuyer brièvement sur [Enter] ► Maintenir appuyé sur [▲] ou [▼] jusqu'à ce que [----] soit affiché. ► Appuyer brièvement sur [Enter] Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois Menu MEM : [HIF] [LOF] [HIT] [LOT]41

► Sélectionner [SFLW] et régler la valeur de débit à simuler ► Sélectionner [SFLW] et régler la valeur de température à simuler ► Sélectionner [STim] et régler la durée de la simulation ► Sélectionner [SOn] et régler la fonction : - On : La simulation commence Les valeurs sont simulées pendant la durée réglée sous [STim] SIM est affiché en alternance avec les valeurs process Annulation avec [Enter] - OFF : Simulation non active Menu SIM : [SFLW] [STMP] [STim] [SOn]

10.6.3 Remettre tous les paramètres au réglage usine.

► Sélectionner [rES] ► Appuyer brièvement sur [Enter] ► Maintenir appuyé [▲] ou [▼]. > [----] est affiché ► Appuyer brièvement sur [Enter]

• 14 Réglage usine Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction Menu EF : [rES] 11 Fonctionnement

11.1 Lecture de la valeur process

Les LED 1-6 signalent quelle valeur process dans quelle unité est affichée actuellement La valeur process affichée par défaut (température, vitesse de débit ou valeurs du compteur totalisateur) peut être préréglée → 10.5.2 Il est possible de déterminer une unité de défaut pour la vitesse du débit → 10.5.1

11.2 Changement d'affichage de la valeur process en mode

RUN ► En mode RUN, appuyer brièvement sur [▲] ou [▼] > L'appareil affiche la valeur mesurée actuelle pendant env 30 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée (→ 7)42

11.3 Lire les valeurs de paramètres réglées

► Appuyer sur [Enter] ► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché Eventuellement changement au sous-menu → 10.1.1 ► Appuyer sur [Enter] > L'appareil affiche la valeur de paramètre correspondante Après 30 s, il se remet en mode RUN 12 Correction d'erreurs L'appareil dispose de possibilités étendues pour l'autodiagnostic Il se surveille automatiquement pendant le fonctionnement Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé De plus, les messages d'erreur sont disponibles via IO-Link Affi- chage Type Description Correction d'erreurs IOEn Erreur • Appareil défectueux / mauvais fonctionnement ► Remplacer l'appareil SEnS Avertissement Signal de capteur non valable

• Tube de mesure ne pas suffisamment rempli

• Fluide avec une conductivité trop faible ► Vérifier la position de mon- tage → 5 ► Vérifier la conductivité du fluide (≥ 20 µS/cm). Aucun affichage Erreur • Tension d'alimentation trop basse

• Réglage [diS] = OFF ► Vérifier la tension d'ali- mentation ► Modifier le réglage [diS]

• 10.5.2 Loc Avertissement Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée ► Déverrouiller l'appareil →

CLoc Avertissement Boutons de réglage sur l'appareil verrouillés, paramé- trage activé via la communi- cation IO-Link ► Terminer le paramétrage via la communication IO-Link43

Affi- chage Type Description Correction d'erreurs SLoc Avertissement Boutons de réglage verrouil- lés via le logiciel de para- métrage, la modification des paramètres est refusée ► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage UL Avertissement Plage d'affichage non atteinte

• Valeur de débit entre -130 % -120 % MEW

• Valeur de température entre -50-40 °C / -58-40 °F ► Vérifier la plage de débit / plage de température crUL Erreur En dessous de la zone de détection

• Valeur de débit < -130 % MEW

• Valeur de température < -50 °C / -58 °F ► Vérifier la plage de débit / plage de température OL Avertissement Plage d'affichage dépassée

• Valeur de débit entre 120 % 130 % MEW

• Valeur de température entre 100110 °C / 212230 °F ► Vérifier la plage de débit / plage de température crOL Erreur Au-dessus de la zone de détection

• Valeur de débit > 130 % MEW

• Valeur de température > 110 °C / 230 °F ► Vérifier la plage de débit / plage de température PArA Erreur Paramétrage en dehors de la plage valable ► Répéter le paramétrage SC1 Avertissement La LED d'état de commutation pour OUT1 clignote : Court-circuit OUT1 ► Contrôler si un court- circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1 SC2 Avertissement La LED d'état de commutation pour OUT2 clignote : Court-circuit OUT2 ► Contrôler si un court- circuit ou un courant de surcharge se produit sur la sortie de commutation OUT244 Affi- chage Type Description Correction d'erreurs SC Avertissement Les LED d'état de communi- cation pour OUT1 et OUT2 clignotent : Court-circuit des deux sorties ► Contrôler si un court- circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2 MEW = valeur finale de l'étendue de mesure 13 Données techniques Données techniques et schéma d'encombrement sur wwwifmcom 14 Réglage usine Paramètres Réglage usine Réglage utilisateur SMxxx0 SMxxx1 SP1 20 % * 20 % * rP1 19,5 % * 19,5 % * ImPS 0,1 0,02 ImPR YES YES OU1 Hno Hno OU2 I I SP2 (FLOW) 40 % * 40 % * rP2 (FLOW) 39,5 % * 39,5 % *

Paramètres Réglage usine Réglage utilisateur SMxxx0 SMxxx1 FDir + + FPro - + - + LFC 5 l/min 1,1 gpm DIn2 +EDG +EDG

• de la valeur finale de l'étendue de mesure Plus d'informations sur wwwifmcom
