MODE D'EMPLOI OPU204 IFM
Notice d'utilisation fourche optique
OPU2xx

Contenu
1 Remarque préliminaire 3
1.1 Symboles utilisés 3
2 Fonctionnement et caractéristiques 3
3 Montage. 3
4 Éléments de service et d'indication 3
5 Raccordement électrique 4
6 Reglages. 5
6.1 IO-Link 5 6.2 Éléments de service 5
6.2.1 Programmation de la fonction de sortie 5 6.2.2 Réglage de la sensibilité 6
7 Fonctionnement 7 8 Maintenance, réparation, élimination 7
1.1 Symboles utilisés
Action à faire
Retour d'information, résultat Référence

Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Fonctionnement et caractéristiques
La fourche optique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

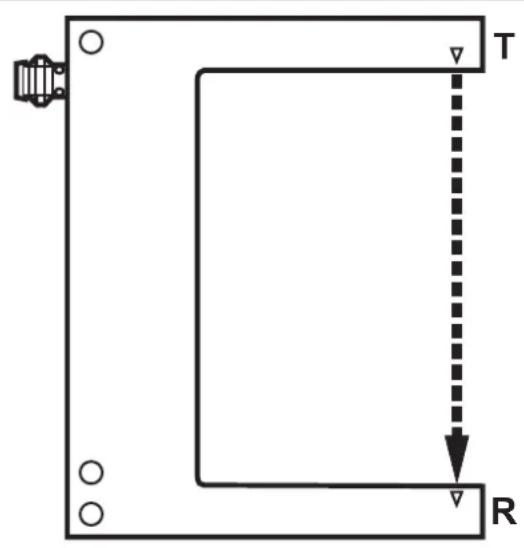

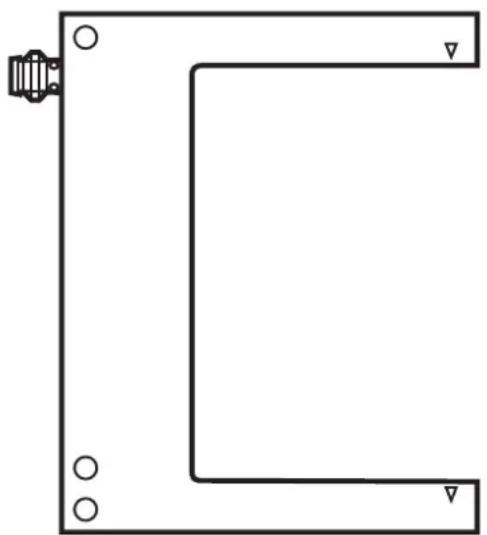

3 Montage

T : émetteur ; R : récepteur
Fixer la fourche optique (OPU...) à l'aide d'un dispositif de fixation.
4 Éléments de service et d'indication
| 1: LED jaune 2: commutateur fonction de sortie 3: potentiametre de sensibilité |

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Assurer une alimentation en tension selon EN 50178, TBTS, TBTP.
Les indications suivantes s'appliquent si un marquage "UL Listing" est présent sur le produit :
- Seulement pour l'emploi dans des applications NFPA 79. Les câbles de raccordement peuvent être obtenus du fabricant. Voir les informations produits ou contacter le service clients. L'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de
a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou b) 100/Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
Mettre l'installation hors tension. Raccorder l'appareil comme suit :
DC PNP

broche 1 = L+
broche 3 = L-
Le réglage et le paramétrage de l'appareil sont effectués via les éléments de service ( 6.2). Certains appareils peuvent aussi être réglés via IO-Link ( 6.1).
6.1 Io-Link
Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.
Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.
Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

Pour régler le détecteur via IO-Link, le paramètre [L-r] doit être changé de [local] à [remote] via IO-Link.

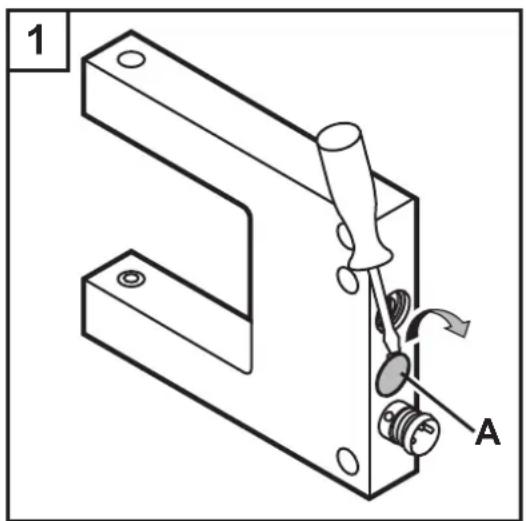

6.2.1 Programmation de la fonction de sortie

A : capuchon ; B : commutateur fonction de sortie
- Enlever le capuchon (A).
- Régler la fonction de sortie (NO/NF) avec le commutateur (B) à l'aide d'un tournevis.
- Remettre le capuchon (A).
L'appareil doit commuter lorsque l'objet est détecté
| 1 | Régler la sensibilité minimale avec le potentiemètre de réglage. Positionner lobjet à détecter dans la zone de détention. |
| 2 | ▲ Augmenter la sensibilité jusqu'à ce que la LED jaune s'allume. |
| 3 | Enlever l'objet de la zone de détention. > La LED jaune s'éteint. L'opération de réglage est terminée. |

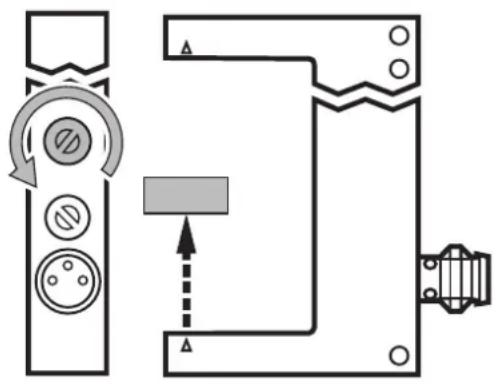

L'appareil ne doit pas commuter lorsque l'objet est détecté
| 1 | • Régler la sensibilité maximale avec le potentiamètre de réglage. La LED jaune est allumée. • Positionner l'objet à détecter dans la zone de détraction. |
Réduire la sensibilité jusqu'à ce que la LED jaune s'éteint.

Enlever l'objet de la zone de détection.
La LED jaune est allumée de nouveau.
L'opération de réglage est terminée.

7 Fonctionnement
Vérifier le bon fonctionnement de l'appareil.
La LED jaune est allumée lorsque la sortie est commutée.
8 Maintenance, réparation, élimination
Dégager la lentille de l'appareil de tout encrassement.
Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les lentilles. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Des détecteurs défectueux ne doivent être réparés que par le fabricant.
