MODE D'EMPLOI HDLGARM LiftMaster

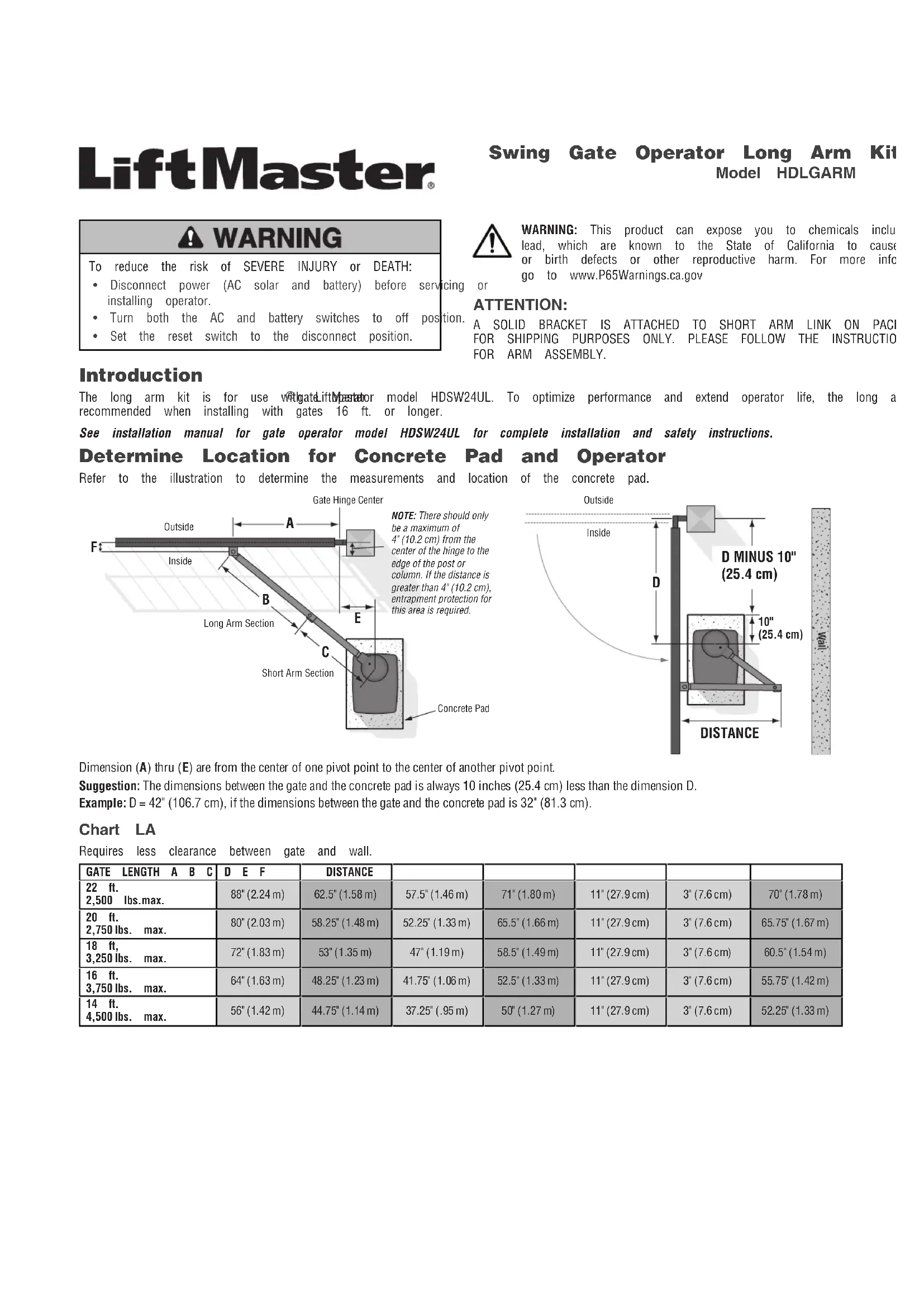

2Trousse de bras long d’actionneur de barrière pivotante Modèle HDLGARM Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES:
- DÉCONNECTER l’alimentation (c.a. solaire ou à batterie) AVANT de procéder à l’installation de l’actionneur ou à une intervention d’entretien sur celui-ci.
- Mettre hors fonction les deux interrupteurs d’alimentation c.a. et par batterie.
- Régler le commutateur de réinitialisation à la position RESET.
AVERTISSEMENT: Ce produit peut vous exposer à des produits
chimiques, y compris du plomb, reconnus par l’État de la Californie comme étant cancérigènes ou pouvant causer des anomalies congénitales ou d’autres préjudices à l’appareil reproducteur. Pour plus d’information, aller à www.P65Warnings.ca.gov ATTENTION: UN SUPPORT MASSIF EST FIXÉ À LA BIELLE DU BRAS COURT SUR L’EMBALLAGE À DES FINS D’EXPÉDITION UNIQUEMENT. PRIÈRE DE SUIVRE LES INSTRUCTIONS POUR L’ASSEMBLAGE DU BRAS. Introduction La trousse de biellette longue est prévue pour être utilisée sur l’actionneur de barrière LiftMaster
de modèle HDSW24UL. Pour optimiser et prolonger la vie utile de l’actionneur, la trousse de biellette longue est recommandée lors de l’installation de barrières de 4,87m (16pi) ou plus. Consulter le manuel d’installation de l’actionneur de barrière de modèle HDSW24UL pour des instructions complètes d’installation et de sécurité. Détermination de l’emplacement de la dalle en béton et de l’actionneur Consulter l’illustration pour déterminer les mesures et l’emplacement de la dalle en béton. Mur
Section de bras longSection de bras courtDalle en bétonCentre de la charnière de barrière D MOINS 25,4 cm (10 po) IntérieurIntérieurExtérieurExtérieurREMARQUE : La distance maximale du centre de la charnière au bord du poteau ou de la colonne ne devrait pas dépasser 10,2 cm (4 po). Si cette distance est supérieure à 10,2 cm (4 po), un dispositif de protection contre le piégeage est alors nécessaire pour cette zone. Dimension (A) à (E) du centre d’un point de pivot au centre d’un autre point de pivot. Suggestion: Les dimensions entre la barrière et la dalle en béton sont toujours de 25,4cm (10po) de moins que la dimensionD. Exemple: D = 106,7cm (42), si la dimension entre la barrière et la dalle de béton est de 81,3cm (32po). Tableau LA Nécessite un moins grand dégagement entre la barrière et le mur.
1. Enlever la biellette de sortie existante de l’actionneur.
2. Fixer la biellette longue à l’actionneur avec la biellette longue de
sortie incluse dans la trousse. Biellette de sortie existanteAssemblage de la biellette longue Biellette longue de sortie
Fixation du bras de l’actionneur La longueur du bras peut être réglée au besoin. En cas de réglage de la longueur, s’assurer que les deux sections du bras sont réglées de manière proportionnelle. Se servir d’une bride pour tenir temporairement le bras en place tout en déterminant les bonnes mesures.
1. Souder le support de la barrière à celle-ci.
2. Souder la section courte du bras. Souder en bouchon/à entaille le
dessus et le dessous.
3. Souder la section longue du bras. Souder en bouchon/à entaille le
dessus et le dessous. REMARQUE: Souder complètement autour du tubage extérieur et du support.
4. Régler les écrous sur le bras de l’actionneur de manière à ce que le
bras soit bien serré sur l’arbre de sortie tout en laissant suffisamment d’espace pour pivoter (la poignée doit être position perpendiculaire [90 degrés]).
5. Serrer la poignée en la poussant vers le bas. Mettre à l’essai pour
vérifier que le bras de l’actionneur ne glisse pas sur l’arbre de sortie. Poignée de désengagement manuel
