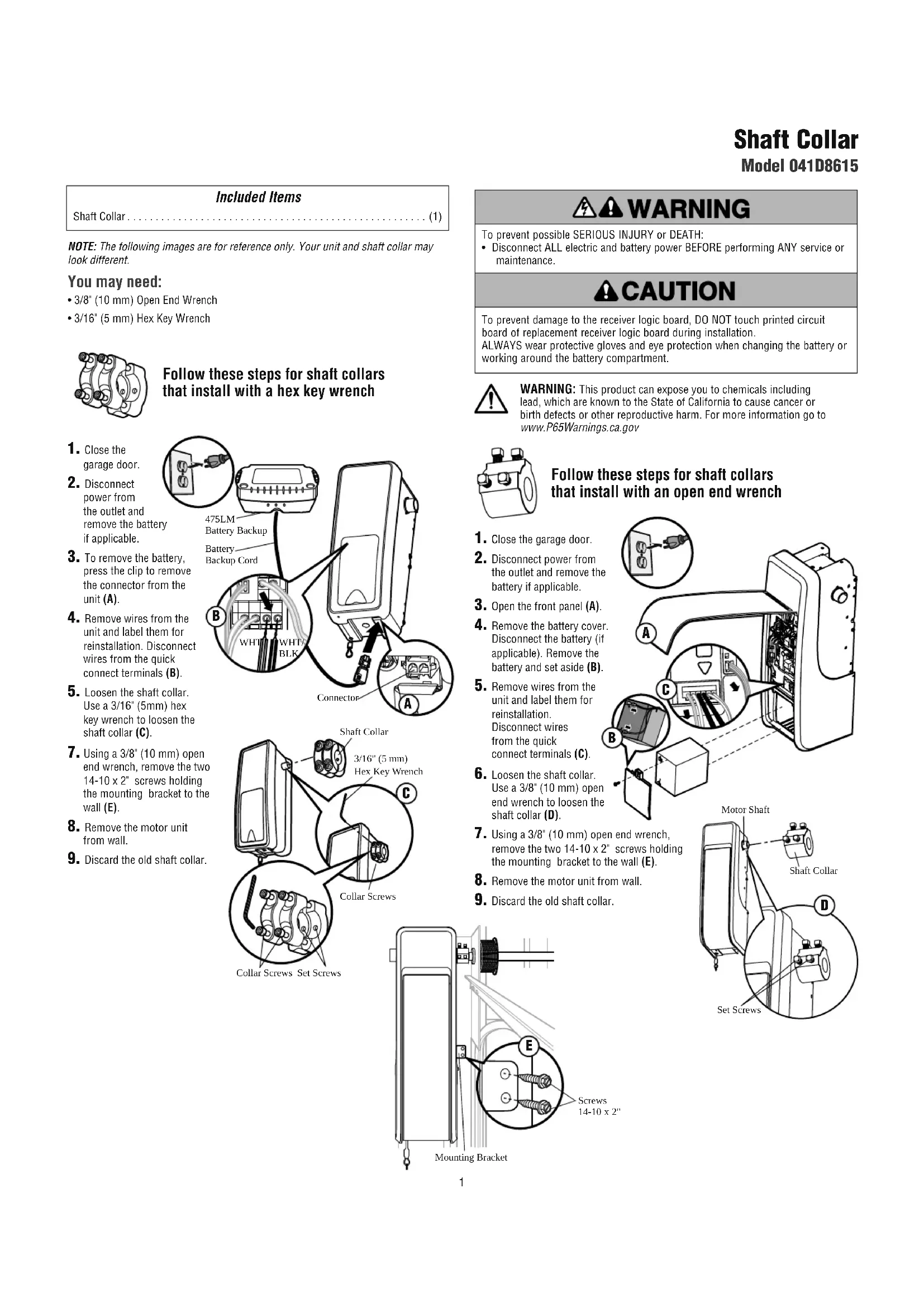

MODE D'EMPLOI 041D8615 LiftMaster

l’alimentation de la prise de courant et enlever la batterie s’il y a lieu.

3. Pour enlever la batterie,

enfoncer l’agrafe pour enlever le connecteur de l’unité. (A).

4. Enlever les ﬁ ls de l’unité

et les étiqueter en vue de les réinstaller plus tard. Déconnecter les ﬁ ls des bornes à raccordement rapide. (B).

5. Desserrer l’embase de

butée. Se servir" d’une clé hexagonale de 5mm (3/16po) pour desserrer l’embase de butée. (C).

7. Avecune clé à fourche de

10mm (3/8po), enlever les deux vis 14-10 x 2" qui retiennent le support de montage au mur. (E).

8. Enlever l’unité du moteur du

9. Jeter l'embase de butée usée.

Cordon de batterie de secoursBatterie de secours 475LMConnecteur BLC/

Vis de l’embaseEmbase de butéeClé hexagonale de 5mm (3/16po)Vis de l’embase Vis de pression Vis de pressionArbre du moteurEmbase de butéeVis 14-10x2 poSupport de montage REMARQUE: Les illustrations suivantes sont fournies uniquement à des ﬁ ns de ré-férence. L’embase de butée et votre unité pourraient avoir une apparence différente. Il vous faudra:

Clé à fourche de 10mm (3/8po) • Clé hexagonale de 5mm (3/16po) Embase de butée Modèle 041D8615 Articles inclus Embase de butée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (1)

AVERTISSEMENT: Ce produit peut vous exposer à des produits chi-

miques, y compris du plomb, reconnus par l’État de la Californie comme étant cancérigènes ou pouvant causer des anomalies congénitales ou d’autres préjudices à l’appareil reproducteur. Pour plus d’informations, visitez www.P65Warnings.ca.govPour éviter des BLESSURES GRAVES, VOIRE MORTELLES:• Débrancher TOUTE alimentation électrique et la batterie AVANT d’effectuer TOUT entretien ou TOUTE intervention.Pour empêcher tout dommage à la carte logique du récepteur, NE PAS toucher le circuit imprimé de la carte logique du récepteur de remplacement durant l'installation.Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d’une intervention à proximité du compartiment de la batterie.

1. Fermer la porte de garage.

2. Débrancher l’alimentation

de la prise de courant et enlever la batterie s’il y a lieu.

3. Ouvrir le panneau avant (A).

4. Remettre en place le couvercle

de la batterie. Déconnecter la batterie (s’il y a lieu). Enlever la batterie et la mettre de côté. (B).

5. Enlever les ﬁ ls de l’unité et les

étiqueter en vue de les réinstaller plus tard. Déconnecter les ﬁ ls des bornes à raccordement rapide. (C).

6. Desserrer l’embase de

butée. Se servir d’un foret étagé de" clé à fourche de 10mm pour desserrer l’embase de butée (D).

7. Avecune clé à fourche de 10mm (3/8po),

enlever les deux vis 14-10 x 2" qui retiennent le support de montage au mur. (E).

8. Enlever l’unité du moteur du mur.

9. Jeter l'embase de butée usée.

Suivre ces étapes pour les embases de butée qui doivent être installées en utilisant une clé hexagonale. Suivre ces étapes pour les embases de butée qui doivent être installées en utilisant une clé à fourche.4 Installation 1 Fixation de l’embase de butée à l’ouvre-porte de garage Pour éviter les difﬁ cultés pendant l’installation, ne faire fonctionner l’ouvre- porte de garage que lorsque cela est expressément indiqué.

1. Dévisser les vis de pression.

2. Fixer l’embase de butée à l’arbre du moteur de l’ouvre-porte de garage. Le côté

de l’embase doté du plus grand oriﬁ ce doit être placé sur l’arbre du moteur. S’assurer que l’embase est bien assise sur l’arbre jusqu’à ce qu’elle atteigne la butée.

3. Positionner l’embase de sorte que les vis sont orientées vers l’extérieur et

accessibles lorsqu’elles sont ﬁ xées à la barre de torsion.

4. Bien serrer les vis de pression à tête carrée les plus proches de l’arbre moteur en

les tournant d’un quart à un demi-tour après être entrées en contact avec l’arbre moteur. Vis de pressionArbre dumoteurEmbase de butée Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

Des ancrages en béton DOIVENT être utilisés si le support est monté dans la maçonnerie.

Ne JAMAIS tenter de desserrer, déplacer ou régler la porte de garage ainsi que les ressorts, les câbles, les poulies, les supports de porte ou leurs ferru- res de montage, lesquels sont TOUS sous une tension EXTRÊME.

Appeler TOUJOURS un technicien formé en systèmes de porte si la porte de garage force ou est déséquilibrée.

L’ouvre-porte de garage DOIT être monté à angle droit avec la barre de torsion pour éviter l’usure prématurée de l’embase.

Au terme de l’installation, faire l’essai du système d’inversion de sécurité. La porte DOIT remonter au contact d’un objet d’une hauteur de 3,8cm (1½po) (ou un 2 x 4 posé à plat) sur le sol. Pour prévenir d’éventuelles blessures GRAVES, voire MORTELLES, l’embase DOIT être adéquatement serrée. La porte pourrait NE PAS inverser correctement sa course ou les limites de course pourraient être perdues en raison d’un glissement de l’embase. 2 Positionnement et montage de l’ouvre-porte de garage REMARQUE: Pour des options de montage supplémentaires, consulter le manuel du propriétaire.

1. Fermer complètement la porte du garage.

2. Glisser l’ouvre-porte de garage sur l’extrémité de la barre de torsion.

REMARQUE: S’assurer que l’embase ne touche PAS le roulement. Si l’embase de butée de rechange correspond à la précédente, aligner le support de montage de l’ouvre-porte de garage sur les trous existants. Se servir d’un niveau pour positionner et aligner l’ouvre-porte de garage à la verticale. Passer à l’étape6. Si l’embase de butée NE correspond pas à l’embase de butée précédente, commencer à l’étape3.

3. Pour marquer l’emplacement des nouveaux trous de montage: Serrer les vis

de pression sur la barre de torsion de manière à tenir l’ouvre-porte de garage en place pendant que l’on se sert du support de montage pour marquer l’emplacement des nouveaux trous de montage. Se servir d’un niveau pour positionner et aligner l’ouvre-porte de garage à la verticale. REMARQUE: L’ouvre-porte de garage n’a pas besoin d’afﬂ eurer le mur.

4. Après quoi, retirer l’ouvre-porte de garage de la barre de torsion. Percer" des

trous guides de 5mm (3/16po) aux endroits marqués. Percer à travers les plaques de rail de porte en métal au besoin.

5. Glisser de nouveau l’ouvre-porte de garage sur la barre de torsion jusqu’à ce

que les trous guides soient alignés sur le support de montage.

6. Serrer les deux vis de pression à tête carrée sur la barre de torsion. Pour une

barre de torsion creuse, serrer les vis en les tournant de trois quarts de tour à un tour complet après être entrées en contact avec la barre. Pour une barre de torsion solide, serrer les vis en les tournant d’un quart de tour, mais pas plus d’un demi-tour après être entrées en contact avec l’arbre. Lors de l’installation sur une barre de torsion clavetée, NE PAS serrer les vis dans la rainure de clavette.

7. Fixer le support de montage au mur et à l’ouvre-porte de garage. Utiliser les vis

14-10 x 2po (5cm) pour ﬁ xer le support de montage au mur. Vis de pression(Barre de torsion) Plaqued'appuiBarre de torsion0,6 cm (0,25 po) min. d’espace entre le roulement et embase de butéeSupport de montageVis 14-10x2 poEmbase de butée5
