MODE D'EMPLOI 041A6408 LiftMaster

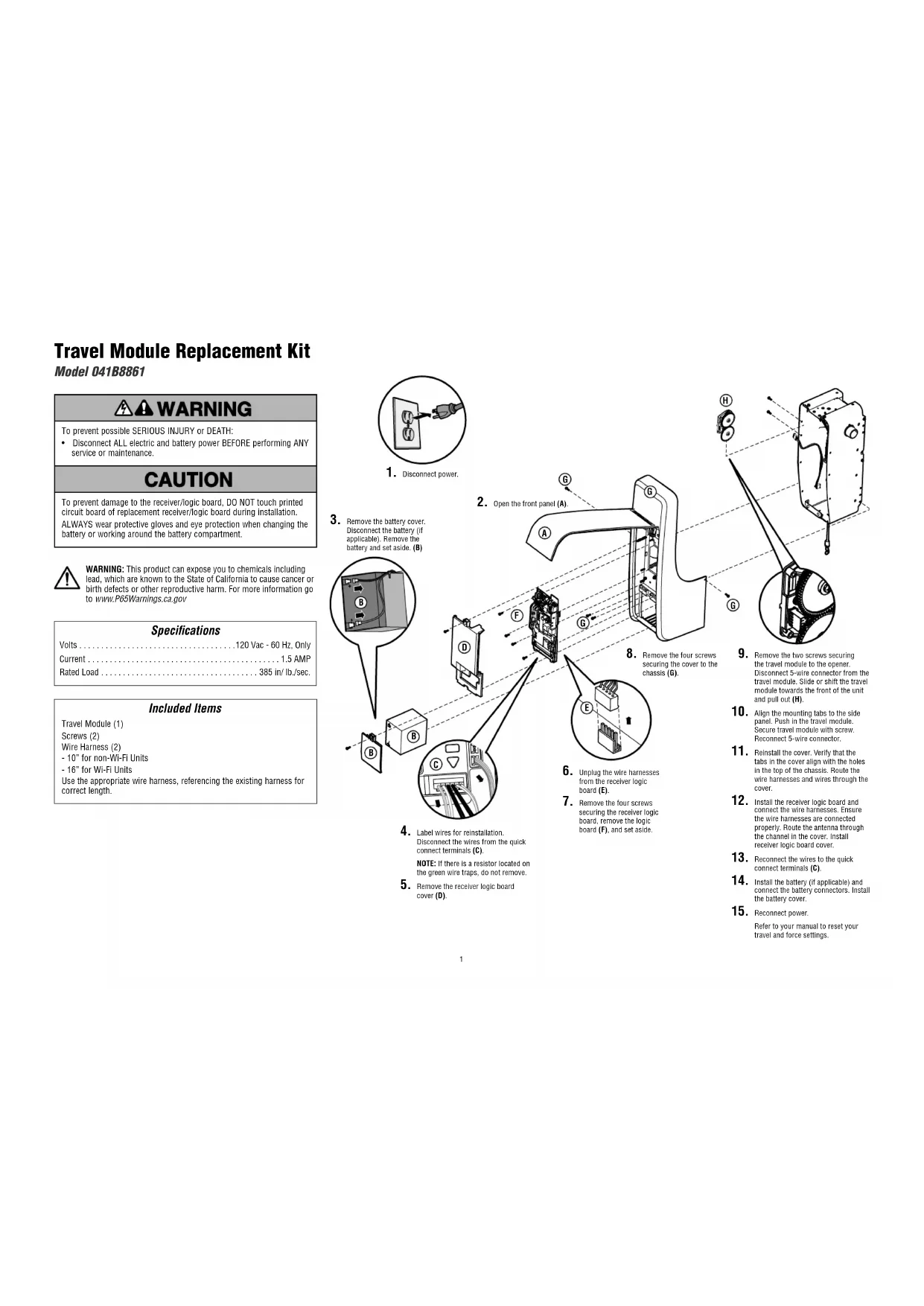

Disconnect the battery (if applicable). Remove the battery and set aside. (B) Included Items Travel Module (1) Screws (2) Wire Harness (2) - 10” for non-Wi-Fi Units - 16” for Wi-Fi Units Use the appropriate wire harness, referencing the existing harness for correct length. 1Trousse de remplacement de module de course Modéle 041B8861 Caractéristiques techniques V ..............................120V c.a. - 60Hz, uniquement Courant...............................................1,5ACharge nominale...................................385po/lb/sPour éviter des BLESSURES GRAVES, VOIRE MORTELLES:• Débrancher TOUTE alimentation électrique et la batterie AVANT d’effectuer TOUT entretien ou TOUTE intervention.Pour empêcher tout dommage à la carte logique/au récepteur, NE PAS toucher le circuit imprimé du récepteur/de la carte logique de remplacement durant l’installation.Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d’une intervention à proximité du compartiment de la batterie.AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov

9. Retirer les deux vis retenant le module

de course à l’ouvre-porte. Déconnecter le faisceau à cinq ﬁls du module de course. Glisser ou déplacer le module de course vers l’avant de l’unité et l’extraire en tirant (H).

10. Aligner les onglets de montage sur le

panneau latéral. Enfoncer le module de course. Fixer le module de course avec la vis. Reconnecter le connecteur à cinqﬁls.

11. Remettre le couvercle en place. Vériﬁer

que les pattes dans le couvercle sont alignées sur les oriﬁces du dessus du châssis. Acheminer les faisceaux et les ﬁls par le couvercle.

12. Installer la carte logique du récepteur

et connecter les faisceaux de ﬁls. S’assurer que les faisceaux de ﬁls sont connectés correctement. Réinstaller la carte logique et connecter les faisceaux de câblage. Installer le couvercle de la carte logique du récepteur.

13. Raccorder les ﬁls aux bornes à

raccordement rapide (C).

14. Installer la batterie (s’il y a lieu) et

connecter les connecteurs de la batterie. Remettre en place le couvercle de la batterie.

15. Reconnecter l’alimentation.

Consulter le manuel pour réinitialiser les paramètres de course et de force.

8. Enlever les quatre vis qui

retiennent le couvercle au châssis (G).

6. Déconnecter les faisceaux

de ﬁls de la carte logique du récepteur (E).

7. Enlever les quatre ﬁls qui

retiennent la carte logique du récepteur, enlever la carte logique (F) et la mettre de côté.

4. Étiqueter les ﬁls pour la réinstallation.

Raccorder les ﬁls aux bornes à raccordement rapide (C). REMARQUE: Si une résistance est située sur les trappes de ﬁl vert, ne pas l’enlever.
