Type de produit	Poêle à bois
Marque	Wamsler
Modèle	WBox
Puissance nominale	8 kW
Rendement	80,1 % (bois)
Combustible autorisé	Bois en bûches (longueur max 33 cm)
Humidité max du bois	20 %
Tirage minimum requis	12 Pa
Diamètre de raccordement	120 mm (arrière)
Hauteur minimale de cheminée	4 m
Distance de sécurité avant (sans protection)	100 cm
Distance de sécurité avant (avec protection)	50 cm
Distance de sécurité latérale et arrière	50 cm
Protection au sol	50 cm devant et sur les côtés
Arrivée d'air extérieur	Obligatoire, section min 50 cm²
Matériau de la chambre de combustion	Plaques de vermiculite
Réglage d'air primaire	Oui (sélecteur)
Fréquence de ramonage recommandée	2 fois par an
Pièces consommables	Plaques de vermiculite (garantie 6 mois)

FOIRE AUX QUESTIONS - WBox Wamsler

Quel type de combustible utiliser dans le poêle Wamsler WBox ?

Utilisez uniquement du bois en bûches sec (humidité inférieure à 20 %) d'une longueur maximale de 33 cm. Les bûches de feuillus durs comme le chêne ou le hêtre sont recommandées. N'utilisez jamais de bois traité, de déchets ou de combustibles liquides.

Comment allumer le poêle correctement ?

Ouvrez l'arrivée d'air primaire et placez du papier ou des allume-feu sur la grille, puis du petit bois et des bûches plus grosses. Allumez et fermez la porte. N'utilisez jamais de liquide inflammable. Après l'allumage, laissez la porte fermée ; ouvrez-la seulement pour recharger.

Quelles sont les distances de sécurité à respecter ?

Devant le poêle (zone de rayonnement), maintenez une distance d'au moins 100 cm des matériaux combustibles. Cette distance peut être réduite à 50 cm si une protection contre le rayonnement est installée. Sur les côtés et à l'arrière, respectez 50 cm. Le sol devant le poêle doit être protégé sur 50 cm par un matériau incombustible.

Comment nettoyer la vitre du poêle ?

Utilisez des produits spéciaux pour vitres d'appareils de chauffage au bois. Nettoyez uniquement l'intérieur de la vitre. Pour éviter un encrassement rapide, utilisez du bois sec, évitez le papier glacé et ne surchargez pas le foyer.

À quelle fréquence faut-il ramoner la cheminée ?

Faites ramoner le conduit de cheminée au moins deux fois par an, ou plus en cas d'utilisation intensive. Un entretien régulier garantit un bon tirage et des performances optimales.

Que faire en cas d'odeur ou de fumée lors de la première utilisation ?

C'est normal dû à la cuisson de la peinture. Chauffez le poêle progressivement : d'abord à puissance minimale pendant quelques heures, puis à pleine puissance. Assurez une bonne aération de la pièce (portes et fenêtres ouvertes).

Quelles sont les exigences pour le conduit de cheminée ?

La cheminée doit avoir une hauteur efficace d'au moins 4 m (5 m si plusieurs appareils) et un tirage minimum de 12 Pa. Le diamètre de raccordement est de 120 mm. Le conduit doit être compatible avec les combustibles solides et isolé pour éviter la condensation.

Est-il nécessaire d'installer une arrivée d'air extérieur ?

Oui, c'est obligatoire. L'arrivée d'air doit avoir une section libre d'au moins 50 cm² et communiquer directement avec l'extérieur ou une pièce largement ventilée. Cela évite une dépression et des risques de refoulement de monoxyde de carbone.

Comment entretenir les plaques de vermiculite ?

Les plaques de vermiculite dans la chambre de combustion sont des pièces consommables. Pour les préserver, respectez les quantités maximales de bois et évitez les chocs lors du chargement. Leur garantie est de 6 mois contre les défauts de fabrication.

Que faire en cas de feu de cheminée ?

Fermez immédiatement toutes les ouvertures du poêle et alertez les pompiers. N'essayez pas d'éteindre le feu vous-même. Après l'incident, faites contrôler la cheminée par un spécialiste.

MODE D'EMPLOI WBox Wamsler

FCheminée, mode d'emploi

Nous vous félicitons d'avoir acheté un poële Wamsler.

Vouavesfait lebonchoixcarceproduitest pouryouunegarantie

• de grande qualité, grâce à l'emploi de matériel aux excellents et éprouvés
• de sécurité de fonctionnement, grâce à une technique parfaitement au point et séverement contrôle le selon la norme européen EN 13240.
• de longévité, grâce à la robustesse de construction.

Pour utiliser longtemps votre apparéil, lisez attentivement cette notice. Vous trouvez des informations concernant l'installation, l'utilisation, l'entretien ainsi que des indications vous permettant d'économiser l'énergie.

Cette notice cite certaines réglementations, mais n'est enaucun cas exhaustive. Pour une installation correcte, il convient donc de se reporter aux normes et réglementations locales et nationales ainsi qu'aux normes européennes. En particulier il est impératif de respecter les normes suivantes avec leurs additifs et leur éventuelle mise a jour.

• la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie.

• la norme europeenne EN 13384-1 relative à une méthode de calcul des conduits de fumée.

• la forme européen EN 12391-1 relative à la mise en œuvre de conduits double parois en métal.

(Cette norme doit être prochainement remplacee par la norme europeenne EN 15287-1 relative a la mise en oeuvre des conduits à pression négative)

Les normes DTU peuvent etre commandees par internet a l'adresse : http://boutique.cstb.fr

Les normes EN peuvent etre commandees par internet a l'adresse : http://www.boutique.afnor.org

Pour garantir une combustion propre et préserver notre environnement les chambris de combustion des poèles doivent être les plus chaudes possibles. Pour cela elles sont isolées avec des plaques de vermiculite. La vermiculite est un excellent isolant qui résiste au contact de la flamme mais qui est sensible aux chocs.

Ces plaques sont des produits dits « consommables » et vous pourrez être amné à les remplacer.

La garantie de ces pieces est assurée pendant 6 mois contre tout défaut de fabrication.

Pour les préserver il faut veiller à respecter les quantités maximum de bois (indiquées dans cette notice) et éviter les chocs lors de l'introduction des buches.

Ainsi vous pourrez profiter de votre poèle plusieurs saisons sans les remplacer.

La pierre ollaire est un produit naturel avec des nuances de couleur et des veines, en-.
aucun cas l'aspect de la pierre est un motif de reclamation.

Attention

Pour toute commande de pieces de rechange indiquer le No de type, le No de reférence et le No de série inscrits sur la plaque signalétique de l'appareil.

Sommaire

FR

Préambule 35
Sommaire 36
CONSIGNES DE SECURITE 37
1. Utilisation 39
1.1 Description de l'appareil 39
1.2 Mise en service 40
1.3 Extinction 42
1.4 Le poèle ne peut fonctionner qu'vec la porte fermée 42
1.5 Nettoyage et entretien 42
1.6 Anomalies 44
2. Installation 44
2.1 Prescriptions d'installation 44
2.2 Air de combustion 45
2.3 Distances minimum 45
2.4 Raccordement au conduit de cheminée 46
3. Données techniques 47

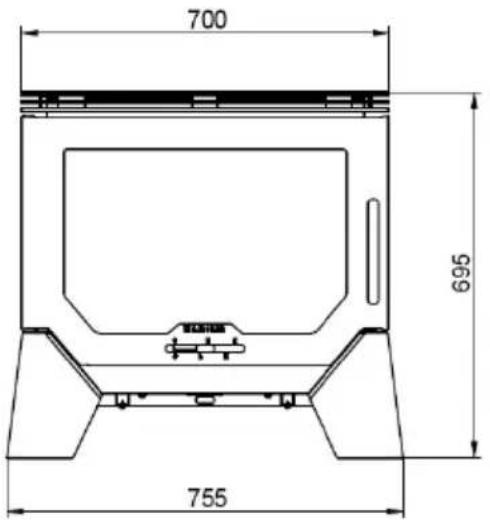

3.1 Plans avec les dimensions 47

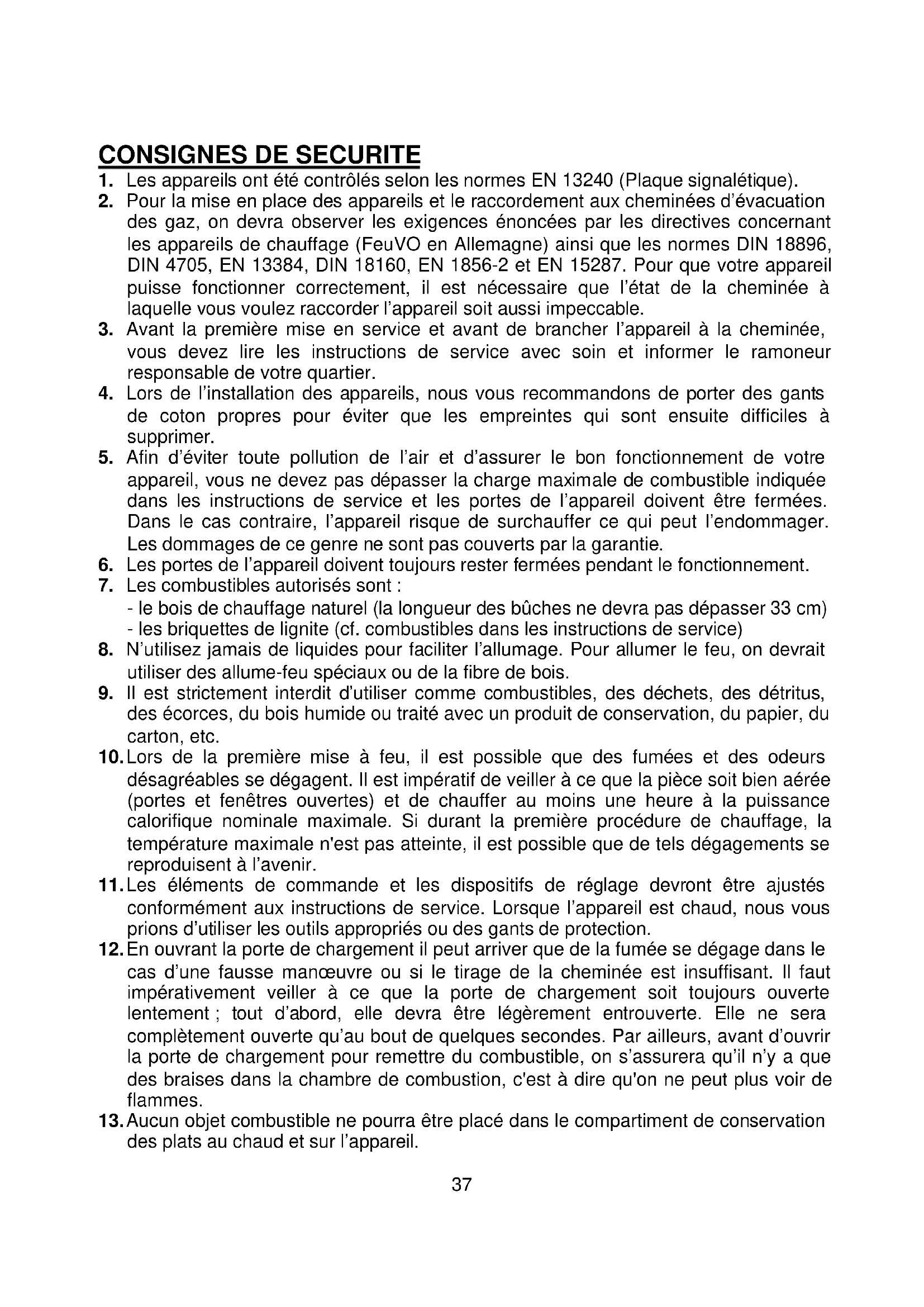

CONSIGNES DE SECURITE

1. Les apparèils ont été contrôleés selon les normes EN 13240 (Plaque signalétique).
2. Pour la mise en place des apparèils et le raccordement aux cheminées d'évacuation des gaz, on devra observer les exigences énoncées par les directives concernant les apparèils de chauffage (FeuVO en Allemagne) ainsi que les normes DIN 18896, DIN 4705, EN 13384, DIN 18160, EN 1856-2 et EN 15287. Pour que votre apparéil puisse fonctionner correctement, il est nécessaire que l'état de la cheminée à laquelle vous poulez raccorder l' apparéil soit aussi impeccable.
3. Avant la première mise en service et avant de brancher l'appareil à la cheminée, vous doivent dire les instructions de service avec soin et informer le ramoneur responsable de votre quartier.
4. Lors de l'installation des apparêls, nous vous recommendons de porter des gants de coton propres pour éviter que les emprentes qui sont ensuite difficilles à supprimer.
5. Afin d'eviter toute pollution de l'air et d'assurer le bon fonctionnement de votre apparéil, vous ne doivent pas dépasser la charge maximale de combustible indiquée dans les instructions de service et les portes de l' apparéil doivent être fermées. Dans le cas contraire, l' apparéil risque de surchauffer ce qui peut l'endommager. Les dommages de ce genre ne sont pas couverts par la garantie.
6. Les portes de l'appareil doivent toujours rester fermées pendant le fonctionnement.

7. Les combustibles autorisés sont :

8. le bois de chauffage naturel (la longueur des bûches ne devra pas dépasser 33 cm)

9. les briquettes de lignite (cf. combustibles dans les instructions de service)

10. N'utilisez jamais de liquides pour faciliter l'allumage. Pour allumer le feu, on devrait utiliser des allume-feu spéciaux ou de la fibre de bois.

11. Il est strictement interdit d'utiliser comme combustibles, des déchets, des détritus, des écorces, du bois humide ouTraits avec un produit de conservation, du papier, du carton, etc.
12. Lors de la première mise à feu, il est possible que des fumées et des odeurs désagréables se dégagent. Il est impératif de veiller à ce que la piece soit bien aérée (portes et fenêtres ouvertes) et de chauffer au moins une heures à la puissance calorifique nominale maximale. Si durant la première procédure de chauffage, la température maximale n'est pas atteinte, il est possible que de tels dégagements se reproduisent à l'avoir.
    11.Les éléments de commande et les dispositifs de réglage devront être ajustés conformément aux instructions de service. Lorsque l'appareil est chaud, nous vous prions d'utiliser les outils appropriés ou des gants de protection.
13. En ouvrant la porte de chargement il peut arriver que de la fumée se dégage dans le cas d'une fausse manœuvre ou si le tirage de la cheminée est insuffisant. Il faut impératifement veiller à ce que la porte de chargement soit toujours ouverte lentement; tout d'abord, elle devra être légarement entrouverte. Elle ne sera complètement ouverte qu'au bout de quelques secondes. Par ailleurs, avant d'ouvrir la porte de chargement pour remettre du combustible, on s'assurera qu'il n'y a que des braises dans la chambre de combustion, c'est à dire qu'on ne peut plus voir de flammes.

14. Aucun objet combustible ne pourrait être placé dans le compartment de conservation des plats au chaud et sur l'appareil.

15. Pendant le chauffage toutes les surfaces, et en particulier, les vitres du chauffage, les poignées et les dispositifs de commande peuvent devenir très chauds. Attirez l'attention des enfants et des jeunes adolescents, ainsi des personnes âgées et des handicapés sur ces risques et faites en sorte qu'ils se tiennent éloignés de la source de feu pendant le chauffage. Pour la commande ou le chargement de la cuisine, utilisez le gant de protection ou les outils qui font partie du détail de la fourniture. Les enfants et les jeunes de moins de 16 ans ne peuvent commander ou charger la cuisine sans qu'un adulte charge de l'education ne soit present.

16. On doit toujours veiller à ce que le bac à cendre soit poussé jusqu'à la butée. Il ne faut pas jamais jeter la cendre chaude (danger d'incendie).
17. Pendant les périodes d'intersaison, il peut arriver que le tirage soit perturbé de sorte que les gaz et les fumées dégagés ne sont pas entièrement evacués. L'appareil de chauffage ne doit être alors rempli que d'une quantité réduite de combustible, de préférence des copeaux ou de la fibre de bois et sera d'abord allumé sous contrôle pour stabiliser le tirage. La grille doit rester propre.
    17.Àpres chaque période de chauffage, il convient de faire contrôle les apparciels par un technicien spécialisé. De même, les conduits de fumées et les tuyaux de cheminée devront être nettoyés à fond.
18. S'il est nécessaire de procéder à des réparations ou à des remplacements adressez-vous à temps à votre commercant spécialisé en lui indiquant exactement le numéro de référence et le numéro de fabrication. On ne peut utiliser que des pieces originales WAMSLER.
19. Les travaux, tels que, en particulier, l'installation, le montage, la première mise en service, les travaux de maintenance ainsi que les réparations ne pourront être effectuels que par une entreprise spécialisée (chauffagiste et fumistes) disposant d'un personnel qualifié en la matière. Dans le cas d'interventions incorrectes toutes les garanties - y compris aussi la garantie contre tout défaut de matière et vice fabrication - seront annulées.
20. Comme le poèle ou la cusinière à combustibles solides prend l'air dont il a besoin de la piece où il est installé, on veillera à ce que suffisamment d'air puisse être amné par les portes ouvrant sur l'extérieur ou par les fenêtres. On peut partir du principe que cette alimentation en air est garantie par un volume de 4m^3 par kW de puissance calorifique nominale. Si le volume est inférieur, il est possible d'assurer une alimentation en air de combustion correcte en reliant plusieurs pieces grâce à des ouvertures d'aération (au moins 150cm^2 ).
21. On veillera à maintainir les distances de l'appareil à l'avant, à l'arrête et sur les côtes par rapport à des éléments de construction combustibles. Vous trouvez ces distances dans les instructions de service ou sur la plaque signalétique.
22. Le foyer ne doit pas etre modifie sur le plan technique.
23. Le raccordement à une cheminée dont la hauteur efficace est inférieure à 4 metres, et dans le cas de plusieurs apparils, à 5 metres, n'est pas autorisé. Sur la cheminée à laquelle est branchée le poèle, seulement deux foyers supplémentaires - au plus- peuvent être encore raccordés.

24. Dans le cas d'un feu de cheminée, fermez toutes les ouvertures de l'appareil et averissez immédiatement les pompiers. N'essayez, enaucun cas, déteindre l'incendie vous-même. Ensuite, vous devrez faire contrôler la cheminée par un spécialiste.

25. Par leur nature, les combustibles solides produit de la suie, il n'est jamais exclu que les vitres de la porte de chargement se salissant. C'est pourquoit un tel dépôt de suie ne saurait constituer un sujet de réclamation.

1. Utilisation

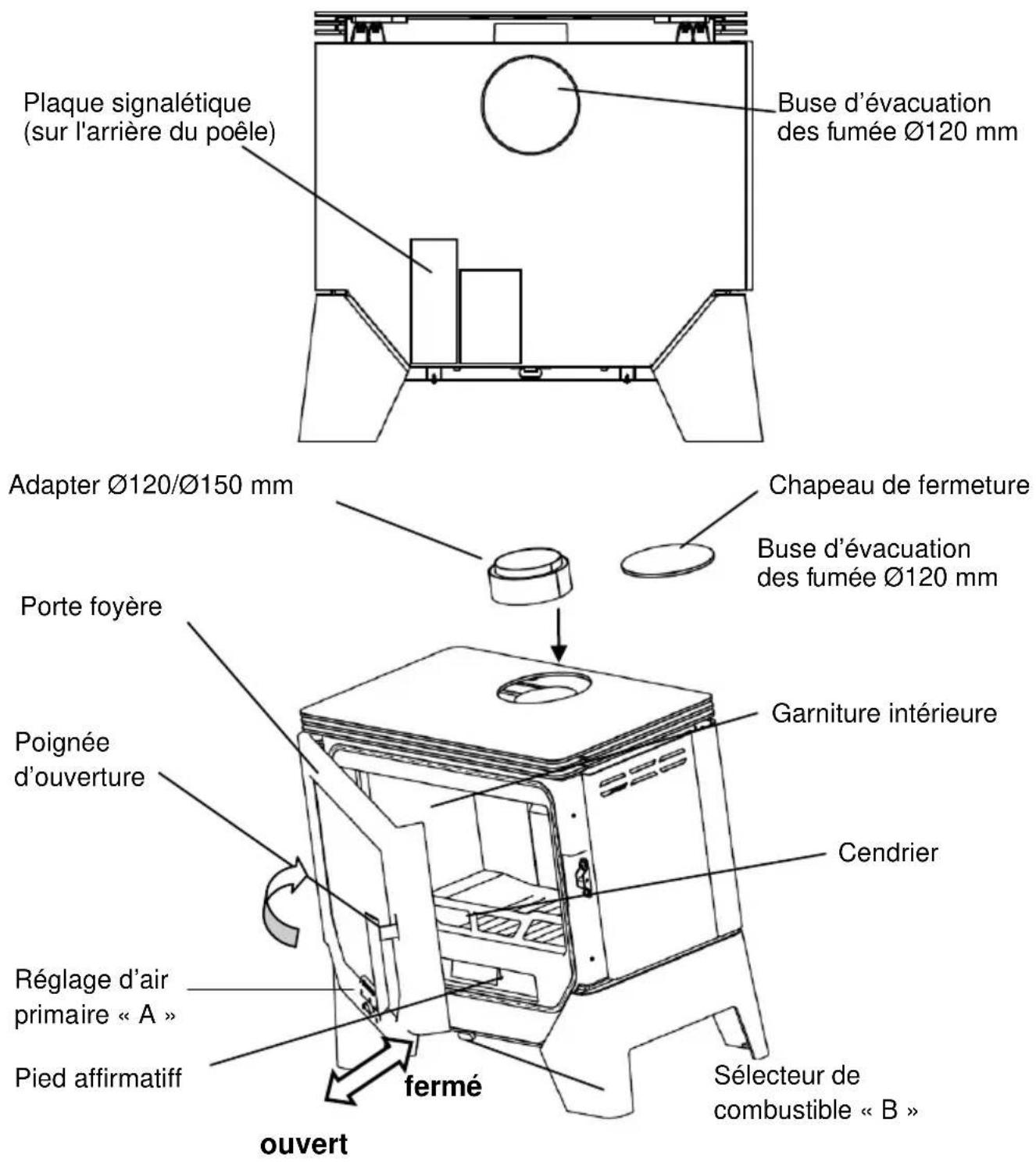

1.1 Description de l'ordinateil

1.2 Mise en service

Combustible

Ce poèle à bois convient aux combustibles suivants :

Bois buches de longueur au maximum 50cm

TOUT COMBUSTIBLE AUTRE QUE LE BOIS EN BUCHES EST INTERDIT.

Les feuillus durs (chène, hêtre, frêne, chataignier, charme, noyer, fruitiers, etc.) fournissent un bois de chauffage de toute valeur qualité, qui dégage plus de chaleur en brûlant plus longtemps que les résineux.

L'HUMIDITE DU BOIS DOIT ETRE INFERIEURE A 20%

Le critère de l'humidité intervient directement sur le contenu énergétique.

Entre un bois sec prét à l'emploi (moins de 20 % d'humidité rapportée à la masse brute) et un bois fraîchement coupé (45 % d'humidité rapportée à la masse brute), l'énergie est deux fois moindre!

Il faut également savoir qu'utiliser un bois humide entraine une augmentation des émissions polluantes.

Le bois de chauffage fraîchement abattu, conditionné en 1 m, doit être stocké au minimum 3 ans. Coupé à 50 cm, fendu et conserve sous abri dans un endroit bien ventilé, le bois sèche plus vite et le délai minimum est ramené à 2 ans.

Toute combustion de bois "souillé" c'est-à-direTraits ou enduit de vernis, de bois de démolition ou de vieux meubles est interdite. Ce type de bois risque de détériorer vosappeil. et engendre des émissions polluantes et toxiques!

En résumé : un bon bois de chauffage est un bois "propre" et sec.

Quantité de replissage:

Veillez à ne jamais surcharger la chambre de combustion.

• Bois fendu: 33 cm de longueur au maximum 2 morceaux de 1,8 kg chacun maximum 5 - 12 cm
• Lignite: maximum 2 morceaux de 2,0 kg chacun

Pour obtenir une combustion propre, il vaut mistréux fractionner les charges Réglez ensuite la prise d'air primaire.

Réglage d'air primaire:

Tableau 1

Utilisation		Sélecteur combustible « B »	Réglage air primaire « A »
Allumage ouvert K
Bois	puissance nominale	ouvert h
Lignite	puissance nominale	fermé k
Mise hors service fermé 0

Avant le premier allumage:

Avant le premier allumage retirez les éléments de protection pour le transport (voir figure 5).

Le premier allumage :

ATTENTION : Il est normal que lors des premières utilisations de votre apparéil, il y ait un dégagement d'odeurs et de fumées dues à la cuisson de la peinture.

CONSEIL : Choisir une belle journee pour réaliser les premiers allumages, cela vous permettra d'ouvir les fenêtres. Commencez par un petit feu d'une heures puis augmentez progressivement l'allure.

L'allumage

verifier que vous prise d'air extérieure est ouverte.

ouvrir la porte en basculant la poignée vers le haut (voir fig. 1)

ouvrir la prise d'air primaire (voir fig. 2)

disposez un peu de papier ou d'allume feu conseillé pour le bois (sans soufre), sur la grille puis un peu de petit bois et ensuite du bois plus gros.

Allumez et fermez la porte.

N'utilisez enaucun cas de produit inflammable liquide.

1.3 Extinction

Laissez toujours brûler complètement le poèle jusqu'à ce qu'il s'éteigne de lui même. Ne jamais utiliser de l'eau pour éteindre votre poèle.

Lors de la mise hors service en fin de saisson de chauffage, videz le foyer et le tiroir à cendres, fermez la porte et le réglage d'air primaire. La prise d'air extérieur peut également être fermée.

1.4 Le poèle ne peut fonctionner qu'vec la porte fermée

La porte ne doit être ouverte que pour l'allumage, l'alimentation en combustible ou le nettoyage.

1.5 Nettoyage et entretien

Une diminution des performances de chauffage est presque toujours la conséquence d'un mauvais entretient du poège et du conduit d'évacuation des fumées.

Vousevez faire ramonerer voire conduit de cheminée au moins 2 fois par an ou plus en cas d'utilisation intensive de voire poèle.

Pour le nettoyage de l'intérieur du poèle, il est conseillé desterolir le pare flamme (voir fig. 5+6).Après le nettoyage le pare flamme doit etre remis en place.

Avant de commencer le nettoyage assurez-vous que le poèle soit bien froid. L'intervalle entre les nettoyages dépend du temps d'utilisation et de la qualité des combustibles utilisés.

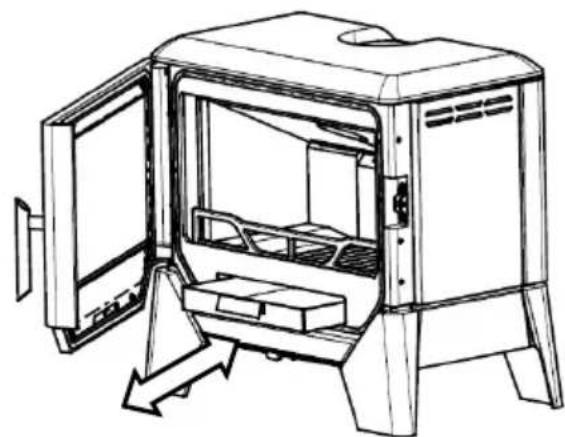

Aspiration des cendres

Dans l'âtre le bois brûle et laïssé des cendres. Attention : il peut rester des tisons chauds dans les cendres. Mettez-les dans un bidon en tôle.

La cende peut être aussi poussée dans le dendrier qui se trouve sous la grille de combustion.

La cende est un produit naturel. Mélangée à la terre c'est un engrais de grande qualité approprié au jardin, à la pelouse et aux fleurs en pot.

Nettoyage de la vitre

Le combustible bois produit naturellement de la suite, ce qui entraîne la salissure de la vitre. Vous doivent utiliser des produits spéciaux pour vitre d'appareil de chauffage au bois.

Ces produits lave vitres ne doivent etre utilisés que pour le nettoyage de la partie interieure de la vitre.

Toutes les autres surfaces vitrées se nettoient facilement avec un chiffon humide ou un lave vitres et se rincevent avec un chiffon doux. Lors de ces nettoyages veillez à ne pas projeter de produit sur les parties peintes (rinez immédiatement à l'eau claire et essuyez avec un chiffon doux).

La vitre reste propre plus longtemps si vous suivez ces quelques recommendations :

Utilisez de petites buches et en petites quantités
- Pas de combustible humide! Lors de la combustion de la vapeur d'eau s'échappe du bois, se dépose, et condense sur la vitre froide. Utilisez des allumes deux adaptations, pas de papier glacé ni de carton.
- Faites le feu le plus loin possible de la vitre afin d'eviter un contact direct avec cellecci.

Nettoyage des parties peintes

Les surfaces peintes doivent etre nettoyees avec un chiffon doux et tegerement humide, nutilisez pas de produit détergent.

Nettoyage des pierres allaires

Pour le nettoyage de la pierre vous pouvez utiliser de l'eau savonneuse. Vous pouze également utiliser du papier de verre grain 240 pour les taches résistant au nettoyage avec l'eau savonneuse.

Attention

N'utilisez jamais de détergent agressif, dépONGes abrasives ou tout autre produit d'entretien récurant.

fig. 3

fig. 4

1.6 Anomalies

Problèmes	Cause	Solution
Dégagement d'odeur	Durchissement de la peinture et évaporation des résidus d'huile.	Chauffez le poèle comme décrit pendant quelques heures sur la position minimum. Ensuite le faire chauffer au maximum pendant quelques heures.
Dégagement de chaleur insuffisant.	Capacité de chauffage insuffisante.Tirage de la cheminée insuffisant.	Faites contrôle le dégagement de chaleur par votre revendeur.Le tirage dans la cheminée doit être au minimum de 12 pascal (max. 18 Pa).Vérifiez l'étanchéité de la cheminée.ContrôlezURTout les clapets de nettoyage qui ne sont pas fermés.Traitez d'eventuelles fuites à l'aide d'un produit d'étanchéité.
	Fuite de la porte vitrée.	Vérifiez l'étanchéité. Si nécessaire, replacer les joint de vitre et de porte.
	Combustion de bois trop humide.	N'utilise que du bois bien sec.
Les vitres se salissant	Combustion de bois trop humide.	N'utilise que du bois bien sec.
	Utilisation d'une puissance de combustion insuffisante.	Faire chauffer plus fortement le poèle avec plusieurs bùches, ensuite réglez à une puissance plus faible.
	Tirage de la cheminée trop faible.	Vérifiez s'il faut ramoner la cheminée.
	Aération insuffisante dans la piece causant une dépression.	Ouvrez une entrée d'air extérieure

2. Installation

2.1 Prescriptions d'installation

Le bon fonctionnement de votre poèle est fortement lié à la qualité de son installation. L'installation doit être effectuee par un professionnel ou une personne qualifiée.

Cette notice comprend des recommandations propres à votre poèle. Il est impératif de suivre ces recommandations pour bénéficier des valeurs performances mais aussi de la garantie sur cet apparéil. Le non respect de ces recommandations annule la garantie.

2.2 Air de combustion

Lors de la combustion le poèle aspire de l'air dans la piece ou il est installé. Cet air aspire doit être compensé par une aménée d'air extérieur à l'habitation.

Si cette règle n'est pas respectée :

• la pierce dans laquelle est situé le poèle risque de se trouver en dépression. Cela aura pour conséquence un mauvais fonctionnement.
• Dans certains cas extrêmes et notamment si l'habitation est équipée avec un système de Ventilation Mécanique Contrôle (V.M.C.) ou de hotte aspirante des dégagements de monoxyde de carbone peuvent se produit dans la piece. Le monoxyde de carbone est un gaz incolore et inodore très toxique.

L'installation d'une amende d'air extérieur est donc obligatoire. Cette arrivée d'air doit être réalisée au plus pres du poèle, et doit communiquer directement avec l'extérieur ou avec une autre piece largement ventilée (ex : la cave ou le vide sanitaire). Sa section libre doit être au minimum de 50 cm2.

Tous les matériaux de construction combustibles, meubles, ou tissus de decoration doivent être protégés contre la chaleur à proximé du poèle. Pour cela vous nezvez prendre en compte les distances de sécurité décrits ci-dessous:

Distance de sécurité dans la zone de rayonnement (fig 7).

Dans la zone visible du feu (zone de rayonnement) une distance minimum de 100 cm (mesure A) doit être respectée entre les matériaux combustibles, (meubles, tissus de decoration, etc) et la façon du poèle. La distance de sécurité est réduite à 50 cm (mesure B) si une protection aérée contre le rayonnement est montée devant les parties à protégger.

Distance de sécurité hors de la zone de rayonnement (fig 8).

Une distance minimum de 50 cm doit être respectée entre les matériaux combustibles, et la paroi arrête du poège.

Une distance minimum de 50 cm doit être respectée entre les matériaux combustibles, et les parois laterales du poèle.

Sol dessous et devant le poète

Les sols en matériaux combustibles tels que tapis, parquet ou liège doivent être remplacés ou protégés en les couvrant d'une matière incombustible sous le poèle ainsi que devant l'ouverture du foyer sur 50 cm minimum à l'avant et 50 cm sur le coté. Nous vous conseillons de placer sous le poèle une plaque de protection en verre ou acier.

fig. 7

fig. 8

2.4 Raccordement au conduit de cheminée

Le conduit:

Le poèle doit être raccordé à un conduit qui convient pour des combustibles solides conformément à la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie.

Pour un bon fonctionnement il est impératif que vous conduit de fumée soit compatible avec votre poèle.

Votre conduit doit notamment assurer un tirage suffisant et son isolation doit permettre un fonctionnement sans condensation.

La norme EN 13384-1 déscrit une méthode de calcul pour conduits de fumée. Cette norme permet notamment de vérifier la compatibilité du conduit avec l'appareil qui sera raccordé.

Cette vérification doitIMPériativement être réalisée par un professionnel. Pour effectuer ces vérifications, il faut utiliser les caractéristiques représentées dans le « tableau des caractéristiques techniques » du poèle.

Raccordement au conduit de cheminée :

Ces travaux doivent être réalisés par un professionnel. Attention : les tuyaux de poêles et toutes les pieces de raccordement doivent être adapté aux combustibles solides.

Si les éléments de conduit de raccordement menent vers des éléments inflammables, il doit imperativement être à une distance minimum de 3 fois le diamètre du conduit. Cette distance peut être réduite de moins si une protection contre le rayonnement (ininflammable) créé un vide d'air est installée entre le conduit et les matériaux inflammables. En cas d'impossibilité de respecter cette règle les matériaux inflammables doivent être déposés pour être replacés par des éléments non inflammables.

Montage du raccord de tube arriere a 0 120 mm:

1. Demontez le conduit de fumées supérieur et la plaque de fermeture de la face arrrière.
2. Montez et serrez la plaque de fermetre arrêt de l'ouverture de fumées sur la partie supérieure.
3. En haut placez la plaque de revêtement fournie avec le raccord (dans la boîte à cendres).
4. Vissez fort le conduit de fumées à l'arrière!

3. Données techniques

Type	113 10
- Puisance nominale	8 kW
Gaz de combustion: Combustible:	Bois / Lignite
- Débit massique des fumées	6,9 / 7,5 g/s
- Température moyenne de fumées	312 / 336 °C
- Tirage minimum	12 Pa
- Rendement	80,1 / 78,6 %
- CO à 13% O2	≤ 1250 mg/m3
	≤ 0,10 %
- particules fines à 13% O2	≤ 40 mg/m3

3.1 Plans avec les dimensions

113 10 W-BOX

Laaille apparaitre et les donnée informer de caractères!

Notre firmée la structure modification entretenir doit, en tant qu'ils levent technique niveau ou ils améliorent la qualité!

Gentilissimo CLIENTE,

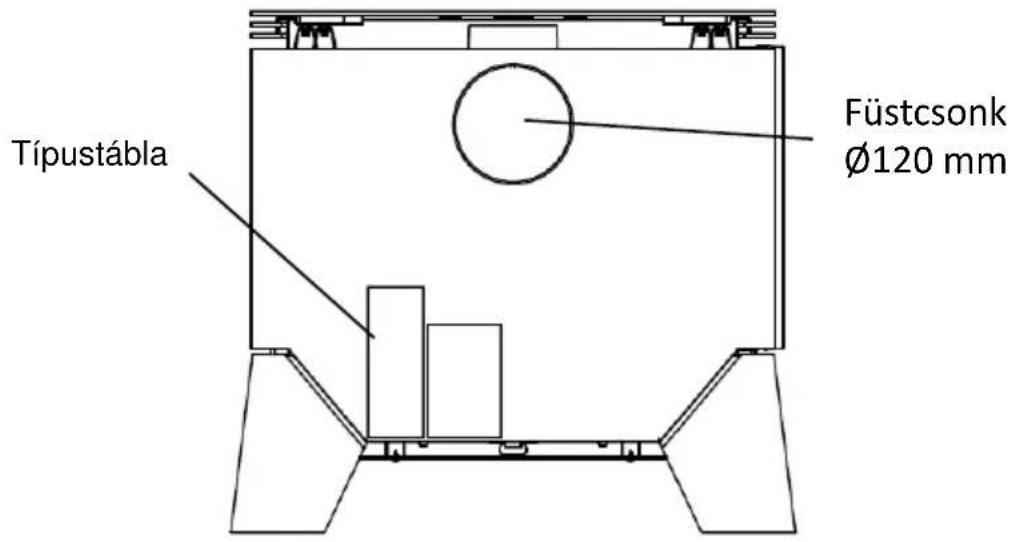

1.1 A kandallo felépitése

1.2 Üzembe helyezés
