Caractéristiques Techniques	Souffleur électrique, puissance 12 A, débit d'air jusqu'à 480 m³/h, vitesse de soufflage jusqu'à 210 km/h.
Utilisation	Idéal pour le nettoyage des feuilles, débris et poussière dans les jardins, allées et patios.
Maintenance et Réparation	Vérifier régulièrement le filtre, nettoyer les buses et les grilles, remplacer les pièces usées si nécessaire.
Sécurité	Porter des lunettes de protection, éviter de souffler vers des personnes ou des animaux, ne pas utiliser sous la pluie.
Informations Générales	Poids léger pour une maniabilité optimale, câble d'alimentation de 10 m, garantie de 2 ans.

FOIRE AUX QUESTIONS - WG512 WORX

Comment assembler le souffleur WORX WG512 ?

Pour assembler le souffleur, commencez par fixer le tube d'aspiration au corps principal du souffleur en vous assurant qu'il est bien enclenché. Ensuite, fixez le tube de soufflage à l'extrémité du tube d'aspiration. Consultez le manuel d'utilisation pour des instructions détaillées.

Pourquoi le souffleur ne démarre-t-il pas ?

Vérifiez d'abord que la batterie est chargée ou que l'appareil est correctement branché. Assurez-vous également que l'interrupteur de sécurité est désactivé et que le câble d'alimentation n'est pas endommagé.

Quelle est la capacité de soufflage du WORX WG512 ?

Le WORX WG512 a une capacité de soufflage allant jusqu'à 400 m³/h, ce qui le rend efficace pour nettoyer les feuilles et les débris dans votre jardin.

Comment nettoyer le filtre du souffleur ?

Pour nettoyer le filtre, retirez-le délicatement du souffleur. Utilisez un aspirateur ou tapotez-le légèrement pour enlever la poussière accumulée. Si nécessaire, lavez-le à l'eau savonneuse, rincez-le soigneusement et laissez-le sécher avant de le remettre en place.

Le souffleur est-il résistant aux intempéries ?

Le WORX WG512 est conçu pour une utilisation en extérieur, mais il est recommandé de ne pas l'exposer à des conditions climatiques extrêmes comme la pluie intense ou la neige. Rangez-le dans un endroit sec lorsqu'il n'est pas utilisé.

Quelle est la garantie du produit ?

Le souffleur WORX WG512 est généralement couvert par une garantie de 3 ans. Veuillez consulter les documents de garantie fournis avec votre appareil pour plus de détails.

Comment entretenir le souffleur pour prolonger sa durée de vie ?

Pour entretenir votre souffleur, nettoyez régulièrement le filtre, vérifiez l'état du câble d'alimentation et rangez-le dans un endroit sec. Évitez de l'utiliser sur des surfaces dures pour prévenir l'usure.

Où puis-je trouver des pièces de rechange pour le WORX WG512 ?

Les pièces de rechange pour le WORX WG512 peuvent être trouvées sur le site officiel de WORX, chez des détaillants agréés ou dans des magasins spécialisés en jardinage.

MODE D'EMPLOI WG512 WORX

AVERTISSEMENT: Certaines des poussières produites en utilisant des

outils électriques sont considérées par l'État de Californie comme susceptibles de provoquer le cancer, des anomalies congénitales et d'autres problèmes de reproduction. Voici des exemples de ces produits chimiques:

• plomb issu de peinture à base de plomb;
• silice crystalline issue de briques et du ciment et autres produits de maçonnerie;
  • arsenic et chrome issus de bois traité chimiquement.

Votre risque de ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce travail. Pour réduire votre exposition à ces produits chimiques: travaillez dans une zone bien ventilée; portez un équipement de sécurité approuvé, tel que des masques antipoussières spécialement conçus pour éliminer les particules microscopiques par filtrage.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, incluant au

plomb, au phtalate ou au bisphénol A, qui sont reconnus dans l'État de Californie comme pouvant causer un cancer, des anomalies congénitales ou d'autres dommages à l'appareil reproducteur. Assurez-vous de bien vous laver les mains après usage. Pour en savoir plus, veuillez consulter le site www.P65Warnings.ca.gov.

Instructions importantes de sécurité

AVERTISSEMENT: Lors de l'utilisation d'appareils électriques de jardinage, des

précautions de base doivent être observées afin de réduire les risques de feu, choc électrique, et blessure grave, incluant ce qui suit:

AVERTISSEMENT: LISEZ TOUTES LES RUCTIONS

POUR TOUS LES APPAREILS

1) Évitez les environnements dangereux. N'utilisez pas les appareils dans des environnements très humides ou mouillés.
2) N'utilisez pas sous la pluie.
3) Tenez les enfants éloignés. Tous les visiteurs devraient se tenir éloignés de l'aire de travail.
4) Habillez-vous convenablement. Ne portez pas des vêtements lâches ou des bijoux. Ils peuvent se prendre dans les pièces en mouvement. L'utilisation de gants de caoutchouc et chaussures épaisses est recommandée lors de travaux extérieurs. Portez une protection pour cheveux afin de contenir les cheveux longs.
5) Utilisez des lunettes de sécurité Toujours porter un masque pour le visage ou pour la poussière

si l'opération est poussiéreuse.

6) Utilisez le bon appareil. N'utilisez pas l'appareil pour tout autre travail que pour celui auquel il est destiné.
7) Un disjoncteur différentiel devrait être utilisé sur le(s) circuit(s) et prise(s) murale(s) destinée(s) à l'appareil de jardinage. Des prises de défaut à la terre sont disponibles et peuvent être utilisées également.

8) AVERTISSEMENT ! Afin de réduire le risque de choc électrique, utilisez seulement avec une rallonge électrique destinée à un usage extérieur, tel que les rallonges de types SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. ou SJTOW-A.

9) Rallonge électrique ! Assurez-vous que votre rallonge électrique est en bon état. Lorsque vous utilisez une rallonge électrique, assurez-vous qu'elle puisse soutenir l'intensité du courant demandé par votre produit. Une rallonge électrique trop petite cause une baisse de la tension d'alimentation, entraînant une perte de puissance et une surchauffe. Le tableau 1 montre le calibre approprié en fonction de la longueur de la rallonge électrique et de l'ampérage indiqué sur la plaque signalétique. Dans le doute, utilisez le calibre supérieur. Plus le calibreest petit, plus la rallonge électrique est grosse. Afin de réduire le risque de déconnexion de l'appareil et de la rallonge électrique alors qu'il est en fonction:

i) Faites un nœud tel qu'illustré en Figure 1;

ii) Utilisez une courroie de retenue ou les connecteurs décrits dans ce manuel.

10) Évitez les démarrages non intentionnels. Ne transportez pas les appareils alors qu'ils sont connectés et que vous avez le doigt sur le commutateur. Soyez certain que le commutateur est en position « OFF » lorsque connecté.

11) Ne soumettez pas le cordon d'alimentation électrique à des abus. Ne transportez jamais l'appareil par le cordon d'alimentation électrique ou le tirer d'un coup sec afin de le déconnecter du réceptacle. Tenez le cordon d'alimentation électrique éloigné de la chaleur, l'huile, et les arêtes tranchantes.

12) Ne forcez pas l'appareil. Il va faire un meilleur travail et avec moins de risques de blessure en travaillant au taux de charge pour lequel il a été conçut.

13) N'essayez pas d'utiliser l'appareil hors de votre portée normale. Gardez votre équilibre et les pieds bien ancrés en tout temps.

14) Restez alerte. Faites attention à ce que vous faites. Utilisez le bon sens. N'utilisez pas l'appareil lorsque vous êtes fatigué.

15) Déconnectez l'appareil. Déconnectez l'appareil de la source d'alimentation lorsqu'il n'est pas en utilisation, avant d'en faire l'entretien, lors du changement d'accessoires tels que lames, et autres accessoires du même genre.

16) Entreposez à l'intérieur les appareils qui ne sont pas utilisés fréquemment. Lorsqu'inutilisés, les appareils devraient êtres entreposés à l'intérieur dans un endroit sec, élevé et gardé sous clef,

hors de la portée des enfants.

17) Entretenez les appareils avec soins. Gardez les arêtes de coupe aiguisées et propres pour une meilleure performance et risque réduit de blessure. Suivez les instructions pour lubrifier et changer les accessoires. Inspectez le cordon d'alimentation électrique de l'appareil périodiquement, et si endommagé, faites le réparer par un dépôt de service autorisé. Inspectez les cordons prolongateurs périodiquement et remplacez si endommagés. Gardez les poignées sèches, propres, et libres d'huile et de graisse.
18) Vérifier les pièces endommagées. Avant d'employer l'appareil, une garde ou autre pièce endommagée devrait être soigneusement vérifiée afin de déterminer qu'elle fonctionnera correctement et exécutera la fonction pour laquelle elle a été conçue. Vérifier l'alignement des parties mobiles, leur pincement, la brisure de pièces, montage, et toute autre condition qui peut affecter son opération. Une garde ou autre pièce endommagée devrait être correctement réparée ou remplacée par un centre de service autorisé à moins d'avis contraire ailleurs dans ce manuel.

Tableau 1 Grosseur minimum de fil pour rallonges

Ampérage supporté		Tension électrique	Longueur totale de la rallonge électrique, en pieds
			7.62 m (25ft)	15.24 m (50ft)	30.48 m (100ft)	45.72 m (150ft)
PLUS QUE, AM-PÈRES	Pas plus que, Am-pères	120V mm ^2 (AWG)
10 12	---		0.82 (18)	1.3 (16)	2.1 (14)	3.3 (12)

Rallonge électrique Cordon électrique de l'appareil (A) ATTACHEZ LA RALLONGE TELLE QU'ILLUSTRÉE (B) CONNECTEZ FICHE ET PRISE

POUR TOUS LES APPAREILS ÉLECTRIQUES À DOUBLE ISOLATION

1) Pièces de remplacement Lors de l'entretien de l'appareil, n'utilisez que des pièces identiques de remplacement. 2) Connexions polarisées des appareils électriques Afin de réduire le risque de choc électrique, cet outil a une fiche de connexion polarisée (une des lames est plus large que l'autre) et requiert l'utilisation d'une rallonge électrique polarisée. La fiche de l'appareil s'accouple seulement dans un sens avec une rallonge électrique polarisée. Si la fiche ne s'accouple pas complètement avec la rallonge électrique, tournez la fiche. Si la fiche ne s'accouple toujours pas, utilisez une rallonge électrique polarisée. Une rallonge électrique polarisée nécessite une prise murale polarisée. Cette fiche entre seulement d'une seule façon à la prise murale polarisée. Si la fiche ne rentre pas complètement dans la prise murale, tournez la fiche. Si la fiche ne rentre toujours pas, contactez un électricien qualifié afin d'installer une prise murale appropriée. Ne changez pas la fiche de l'équipement, ou l'une des fiches de la rallonge électrique, de quelque façon que ce soit.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS SUPPLÉMENTAIRES CONCERNANT LA SÉCURITÉ DE VOTRE OUTIL AVERTISSEMENT CONSIGNES DE SÉCURITÉ

Vous devez lorsque vous utilisez des appareils électriques toujours prendre des précautions élémentaires, y compris les suivantes:

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL

AVERTISSEMENT - Pour réduire le risque d'incendie, d'électrocution ou de

blessure:

1) Ne quittez pas l'appareil lorsqu'il est branché. Débranchez-le de la prise murale lorsque vous ne l'utilisez pas ou avant de le réparer.
2) Pour réduire le risque d'électrocution. Ne pas utiliser sur surfaces mouillées. Garder le à l'abri de la pluie. Rangez à l'intérieur.
3) Ne pas le laisser utiliser comme un jouet. Une surveillance toute particulière est exigée quand il est utilisé par ou à proximité d'enfants.
4) N'utiliser que selon les instructions décrites dans le manuel. N'utiliser que selon les pièces jointes recommandées du fabricant.
5) A ne pas utiliser avec un câble ou une prise endommagé. Retournez l'appareil à un centre de service, s'il ne fonctionne pas comme il devrait, ou qu'il a été échappé, endommagé, laissé à l'extérieur ou échappé dans l'eau.
6) Évitez de tirer sur le cordon ou de transporter l'appareil par le cordon, de se servir du cordon comme poignée, de fermer une porte sur le cordon ou de tirer le cordon autour de bords ou de coins pointus. Ne pas passer l'appareil au dessus du cordon. Éloignez le cordon des surfaces chauffées.
7) Ne touchez pas la prise ou l'appareil avec les mains mouillées.
8) Ne pas jeter d'objets dans les orifices. Ne pas utiliser avec un orifice bloqué; gardez libre de poussière, peluche, cheveux, et n'importe quoi qui peut réduire les flux d'air.
9) Gardez les cheveux, les vêtements larges, les doigts, et toutes les parties du corps éloignés des ouvertures et des pièces en mouvement.
10) Eteignez toutes les commandes avant de débrancher l'appareil.
11) Soyez particulièrement précautionneux lorsque vous utilisez l'appareil dans des escaliers.
12) Ne pas utiliser cet appareil pour aspirer des liquides inflammables ou combustibles, tels que l'essence, ni dans des endroits où ces liquides pourraient être présents.
13) Ne pas aspirer des choses qui sont en train de brûler ou de se consumer, comme des cigarettes, des allumettes ou des cendres encore chaudes.
14) Ne pas utiliser sans un sac de récupération de la poussière ou sans les filtres.
15) Ne débranchez pas l'appareil en tirant sur le cordon. Pour débrancher l'appareil, saisissez la fiche et non le cordon.
16) Cet appareil est muni d'une double isolation. Utilisez uniquement les pièces de rechange identiques. Référez-vous aux instructions relatives à l'entretien des appareils à double isolation.

RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES CONCERNANT LA RALLONGE ÉLECTRIQUE

1) Avenirissement - Pour réduire le risque de blessures dues à un branchement électrique desséré entre la fiche de l'appareil et la rallonge électrique, branchez fermement et bien à fond la fiche de l'appareil à la rallonge électrique. Vérifiez le régulièrement le branchement tout en faisant fonctionner l'appareil pour vous assurer qu'il est bien branché. Ne pas utiliser une rallonge électrique qui résulte en un branchement déserré. Un branchement déserré peut entraîner une surchauffe, un incendie, et augmente le risque de brûlure.

2) Pour réduire le risque que le cordon de l'appareil puisse se débrancher de la rallonge électrique pendant le fonctionnement de l'appareil, fixez la fiche de l'appareil à la rallonge électrique comme indiqué ou décrit dans le manuel d'utilisation.

CONSERVEZ CES INSTRUCTIONS

ENTRETIEN DES APPAREILS À DOUBLE ISOLATION

Un appareil à double isolation est marqué d'un ou de plusieurs symboles suivants : Les mots « DOUBLE ISOLATION » ou « À DOUBLE ISOLATION » ou le symbole de la double isolation (un carré dans un carré).

Sur un appareil à double isolation, deux systèmes d'isolation sont fournis au lieu d'une mise à la terre.

Aucun système de mise à la terre n'est fourni avec un appareil à double isolation et aucun système de mise à la terre n'est ajouté à cet appareil. L'entretien d'un appareil à double isolation nécessite une attention et une connaissance particulières du système et doit être mené par un personnel d'entretien qualifié. Les pièces de rechange pour un appareil à double isolation doivent être identiques aux pièces qu'elles remplacent.

SYMBOLES

	Afin de réduire les risques de blessure, l'utilisateur doit lire ce mode d'emploi.
	Portez une protection auditive
	Portez un protecteur oculaire
	Double isolation
	Avertissement
	Mode soufflerie
	Mode aspiration
	La turbine poursuit sa rotation après l'arrêt de l'appareil. Attendez que tous les composants de l'appareil soient entièrement arrêtés avant d'y toucher.
	Avant de commencer de travailler avec l'appareil, débranchez l'appareil.

TRiNAC WORK 10 9 8 7 6 5 4 3 2 1 34

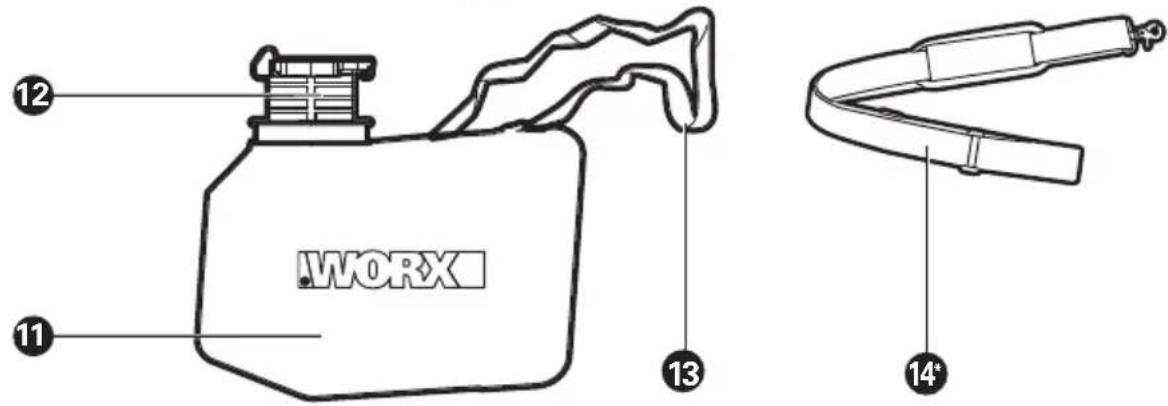

WORX 12 11 13 14*

1. POIGNÉE
2. INTERRUPTEUR MARCHE/ARRÊT
3. CROCHET POUR BANDOULIÈRE À ACCESSOIRES
4. TUBE DE SOUFFLAGE/D'ASPIRATION
5. LEVIER DU SÉLECTEUR DU SOUFFLEUR/ASPIRATEUR
6. LOGEMENT DU MOTEUR
7. SUPPORT DE RALLONGE
8. PRISE D'ALIMENTATION ÉLECTRIQUE
9. BOUTON DE LIBÉRATION DU COUVERCLE À DÉBRIS
10. COUVERCLE À DÉBRIS
11. SAC DE RAMASSAGE DES FEUILLES
12. COLLIER DU SAC À VIDANGE RAPIDE
13. BANDOULIÈRE DU SAC DE RÉCUPÉRATION
14. SANGLE D'ÉPAULE (INCLUS AVEC LE MODÈLE WG514 UNIQUEMENT) *
15. BOUTON DE LIBÉRATION (A)
16. BOUTON DE LIBÉRATION (B)

*Les accessoires illustrés ou décrits ne sont pas tous compris dans le cadre de la livraison standard.

DONNÉES TECHNIQUES

	WG512WG51	3WG514
Tension 120V~60Hz
Courant assigné 12A
Vitesse à vide 16500/min
Débit d'air 600 cfm 660 cfm 620 cfm
Vitesse de l'air 75 mph 80 mph	75 mph
Rapport de hachage	16:1	18:1
Capacité du sac de récupération	42L (1.2 Bushels)
Poids de la machine (Mode souffleur)	4.1kg (8.6 lbs)
Double isolation	☐/II

ACCESSOIRES

	WG512WG513WG514
Sac de ramassage des feuilles	1	1	1
Sangle d’épaule	/	/	1

Nous vous recommandons d'acheter tous vos accessoires du même magasin qui vous a vendu l'outil. Pour de plus amples renseignements, consultez l'emballage de l'accessoire. Le personnel du magasin peut également vous conseiller.

OPÉRATION

UTILISATION PRÉVUE

l'aspirateur souffleur est destiné uniquement à un usage résidentiel. Utilisez la souffleuse en extérieur pour déplacer des débris selon les besoins.

ASSEMBLAGE & FONCTIONNEMENT

ACTION SCHÉMA
ASSEMBLAGE
Montage de la souffleuse/du tube d'aspiration	Voir Fig. A
Fixation/retrait du sac de collecte de feuilles (mode aspiration uniquement)	Voir Fig. B1, B2
Fixation de la sangle d'épaule (fourni avec le modèle WG514 uniquement)Remarque: La sangle peut se fixer de deux manières.	Voir Fig. C1, C2
OPÉRATION
Conversion de souffleur à aspirateurRemarque: Appuyez sur le bouton de déverrouillage (a) ou (b) pour tourner le bouton de sélection de soufflerie/aspirateur jusqu'à ce que le boutons'enclenche et soit aligné avec la flèche correspondante sur la machine.	Voir Fig. D1, D2
Converting from Blower to VacuumNOTE: Press either (a) or (b) release button to turn the blower/vacuum selector knob until the knob clicks in place and is aligned with the corresponding arrow marking on the machine.	Voir Fig. D3, D4
Branchement de la rallonge électrique	Voir Fig. E
DÉMARRAGE & ARRÊTAvertissement:- L'outil fonctionne encore pendant quelques secondes une fois qu'il est éteint. Laissez le moteur atteindre un arrêt complet avant de poser l'outil à terre.	Voir Fig. F

Réglage vitesses multiples• Réglage à deux vitesses (pour WG512, WG514 seulement)Remarque:- Pour une performance d'aspiration maximale, il est préférable d'utiliser la vitesse II.- La vitesse l n'est recommandée que pour les zones sensibles (exemple : le jardin de fleurs)• Réglage de vitesse variable (pour WG513 seulement)Remarque:La vitesse du souffleur peut être modifiée en tournant l'interrupteur Marche/ Arrêt.	Voir Fig. G1, G2
Utilisation de la souffleuseMise en garde!- Ne soufflez pas des objets durs comme des clous, des boulons ou des pierres.- N'opérez pas la souffleuse à proximité de spectateurs ou d'animaux.-Prenez des précautions particulières lorsque vous nettoyez des débris sur des escaliers ou autres zones étroites.- Portez des lunettes de sécurité ou autre protection adaptée pour les yeux, un pantalon et des chaussures.	Voir Fig. G1, G2
Utilisation de l'aspirateurAvertissement:-Pour passer l'aspirateur, assurez-vous que le tube et le sac sont bien fixés, dans le cas contraire, l'outil ne démarre pas.Mise en garde!-Ne pas aspirer des objets solides comme des blocs et chutes de bois, de grandes branches, du verre brisé, des morceaux de métal ou des pierres.	Voir Fig. H

Vider le sac de collecte de feuilles Voir Fig. I1, I2 Remarque: Il est recommandé de vider le sac de ramassage lorsqu'il est rempli à 75 %.

Avertissement:

-Une utilisation normale du sac entraîne une usure et une détérioration au fil du temps. Un sac usé ou détérioré permet que de petits objets soient projetés à travers le sac, avec des risques de blessure pour l'opérateur ou les spécateurs. Vérifiez fréquemment le sac. S'il est usé ou détérioré, remplacez-le par un nouveau WORX sac d'aspirateur.

Comment enlever les bouchons de débris de l'hélice (aucun outil inclus)

Remarque: 1. Passez l'outil du mode aspirateur au mode souffleur avant de procéder à son nettoyage.

1. Retirez la prise avant d'ouvrir le couvercle à débris.

ENTRETIEN

Retirez la prise de l'alimentation avant une procédure d'ajustements, d'entretien ou de maintenance.

N'utilisez jamais de l'eau ou des nettoyants chimiques pour nettoyer l'outil. Rangez toujours votre outil dans un endroit sec. Gardez propres les ouvertures de ventilation du moteur. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de réparation ou d'autres personnes professionnelles afin d'éviter tout danger.

ENTREPOSAGE

Entreposez le souffleur/aspirateur et la rallonge électrique en intérieur, dans un endroit sec et frais, hors de portée des enfants et des animaux.

DÉPANNAGE

Problème Causes possibles	Mesures correctives
Le souffleur/aspirateur ne fonctionne pas.	Le tubed'aspiration ou le couvercle du ventilateur n'est pas attaché au boîtier du moteur.
	Le câbled'alimentation n'est pas connecté à une prise électrique.
	Le sac de collecte de feuilles n'est pas correctement installé.
	L'interrupteur souffleur/aspirateur ne correspond pas à la flèche correspondante sur l'outil.
Le souffleur/aspirateur est obstrué ou bloqué.	Des débris bloquent le rotor.
	Des débris bloquent le tube de soufflage /d'aspiration ou la connexion du sac de récupération des feuilles.
