HVLF43M - Flash SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash externe pour appareils photo Sony à griffe multi-interface
Marque	Sony
Modèle	HVL-F43M
Nombre guide	43 (ISO 100, position 105 mm)
Dimensions (l x h x p)	75 mm x 140 mm x 87 mm
Poids	Environ 355 g (sans piles)
Alimentation	4 piles alcalines AA ou Ni-MH rechargeables AA (6 V CC)
Couverture du flash (zoom)	24-105 mm (avec adaptateur grand angle intégré : 15 mm)
Modes flash	TTL, Manuel (M), Éclairs multiples (MULTI), Sans cordon (WL)
Synchro haute vitesse (HSS)	Oui, jusqu'à 1/12000 s
Flash réfléchi	Rotation verticale jusqu'à 90°, rotation latérale jusqu'à 180°
Éclairage LED intégré	Intensité max. 400 lx à 0,5 m, réglable sur 10 niveaux
Illuminateur AF	Portée : zone centrale 0,5-6 m, zones périphériques 0,5-3 m
Correction du flash	±3,0 IL par paliers de 0,3 ou 0,5 IL
Temps de recyclage (piles alcalines)	Environ 0,1 à 2,9 secondes
Nombre d'éclairs (piles alcalines)	Environ 200 ou plus
Mode d'économie d'énergie	Oui, réglable (30 s, 3 min, 30 min ou désactivé)
Accessoires fournis	Capuchon de protection, mini-support, étui de transport, documentation
Entretien et nettoyage	Chiffon doux et sec ; en cas de sable, souffler avant d'essuyer ; éviter solvants
Sécurité	Ne pas exposer à la pluie/humidité, ne pas démonter, risque de brûlure du tube à éclairs, précautions piles
Température d'utilisation	0°C à 40°C

FOIRE AUX QUESTIONS - HVLF43M SONY

Comment mettre en place les piles dans le flash Sony HVL-F43M ?

Ouvrez le volet du compartiment des piles, insérez quatre piles AA (alcalines ou Ni-MH rechargeables) en respectant les polarités indiquées, puis refermez le volet. Assurez-vous que l'interrupteur d'alimentation est sur OFF avant de changer les piles.

Comment utiliser le flash en mode sans fil (WL) avec le Sony HVL-F43M ?

Réglez l'appareil photo en mode flash sans cordon. Sur le flash, appuyez plusieurs fois sur la touche MODE jusqu'à afficher WL, puis appuyez sur Fn et sélectionnez RMT (flash détaché) ou CTRL (contrôleur). Assurez-vous que les canaux correspondent et que le flash détaché est dans la zone de portée (environ 5 m).

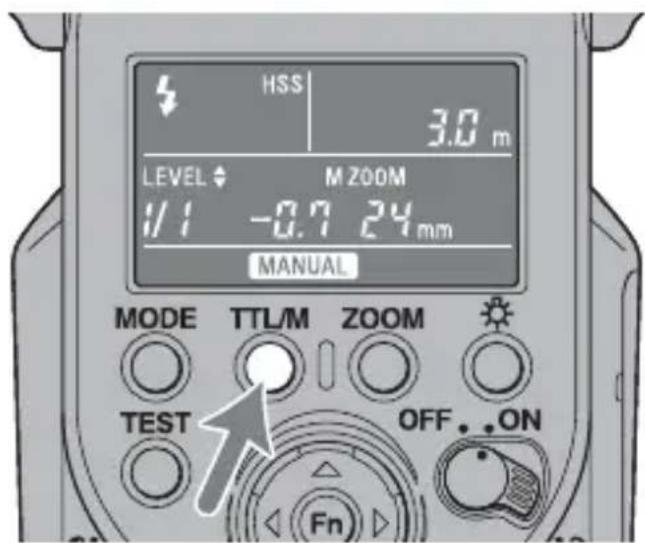

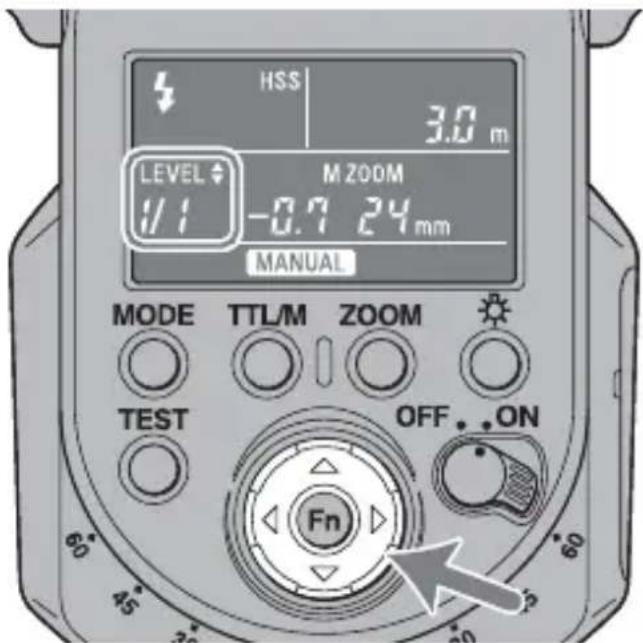

Comment régler le mode manuel (M) sur le flash HVL-F43M ?

Appuyez sur la touche TTL/M jusqu'à afficher MANUAL sur l'écran LCD. Utilisez les touches + ou - pour sélectionner le niveau de puissance (1/1 à 1/128). En mode manuel, la puissance est fixe ; réglez l'ouverture et la sensibilité ISO sur l'appareil photo pour obtenir une exposition correcte.

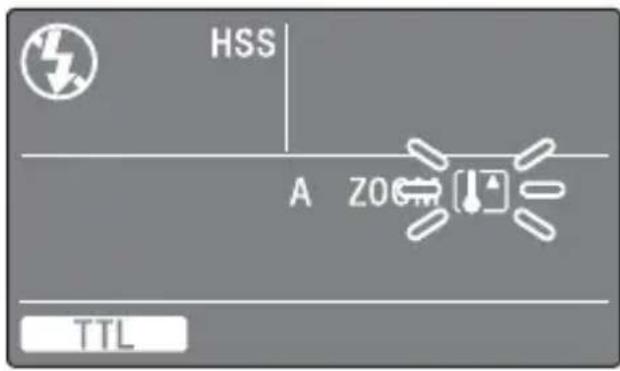

Que faire si le flash surchauffe et que l'indicateur de surchauffe clignote ?

L'indicateur de surchauffe (icône de thermomètre) clignote lorsque la température interne est trop élevée. Mettez l'interrupteur sur OFF et laissez le flash refroidir pendant au moins 10 minutes. Évitez de déclencher le flash plus de 20 fois de suite à pleine puissance.

Comment utiliser l'éclairage LED intégré du Sony HVL-F43M ?

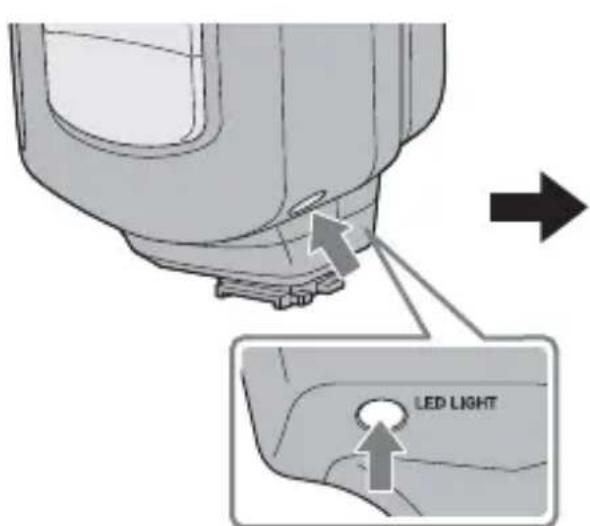

Appuyez sur la touche LED LIGHT pour allumer l'éclairage. Utilisez les touches + ou - pour régler la luminosité sur 10 niveaux. Notez que le flash ne peut pas se déclencher lorsque l'éclairage LED est allumé. Appuyez à nouveau sur LED LIGHT pour éteindre.

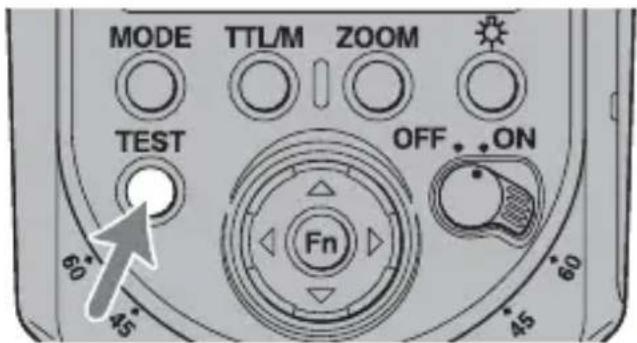

Comment effectuer un flash de test sur le HVL-F43M ?

Appuyez sur la touche TEST lorsqu'elle s'allume en orange (flash prêt). En mode TTL, le flash se déclenché à pleine puissance. En mode manuel, il se déclenche au niveau de puissance réglé. Le témoin vert indique une exposition correcte (uniquement en mode TTL).

Comment nettoyer et entretenir le flash Sony HVL-F43M ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. En présence de sable, soufflez délicatement les grains avant d'essuyer. N'utilisez jamais de solvants comme le diluant ou l'essence. Rangez le flash dans un endroit sec et à l'abri de la poussière.

Quels accessoires sont inclus avec le Sony HVL-F43M ?

La boîte contient : l'unité flash, un capuchon de protection de connecteur, un mini-support, un étui de transport et un jeu de documents imprimés (mode d'emploi, garantie). Les piles ne sont pas fournies.

Comment régler la synchro haute vitesse (HSS) sur le HVL-F43M ?

La synchro haute vitesse est activée par défaut. Pour la désactiver, accédez aux réglages personnalisés (appuyez longuement sur Fn), sélectionnez C01 et choisissez OFF. En HSS, la portée du flash est réduite, mais vous pouvez utiliser des vitesses d'obturation plus rapides que la synchro normale.

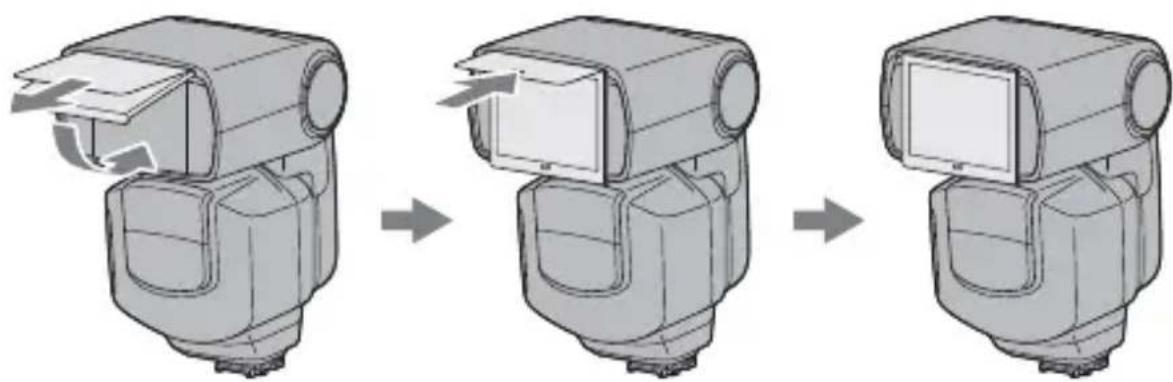

Comment utiliser l'adaptateur grand angle intégré du flash HVL-F43M ?

Tirez l'adaptateur grand angle vers l'avant jusqu'à ce qu'il se place devant le tube à éclairs. L'icône WIDE s'affiche sur l'écran LCD. Cela étend la couverture du flash à 15 mm. Pour le ranger, repoussez complètement l'adaptateur et la feuille de réflexion dans le logement.

MODE D'EMPLOI HVLF43M SONY

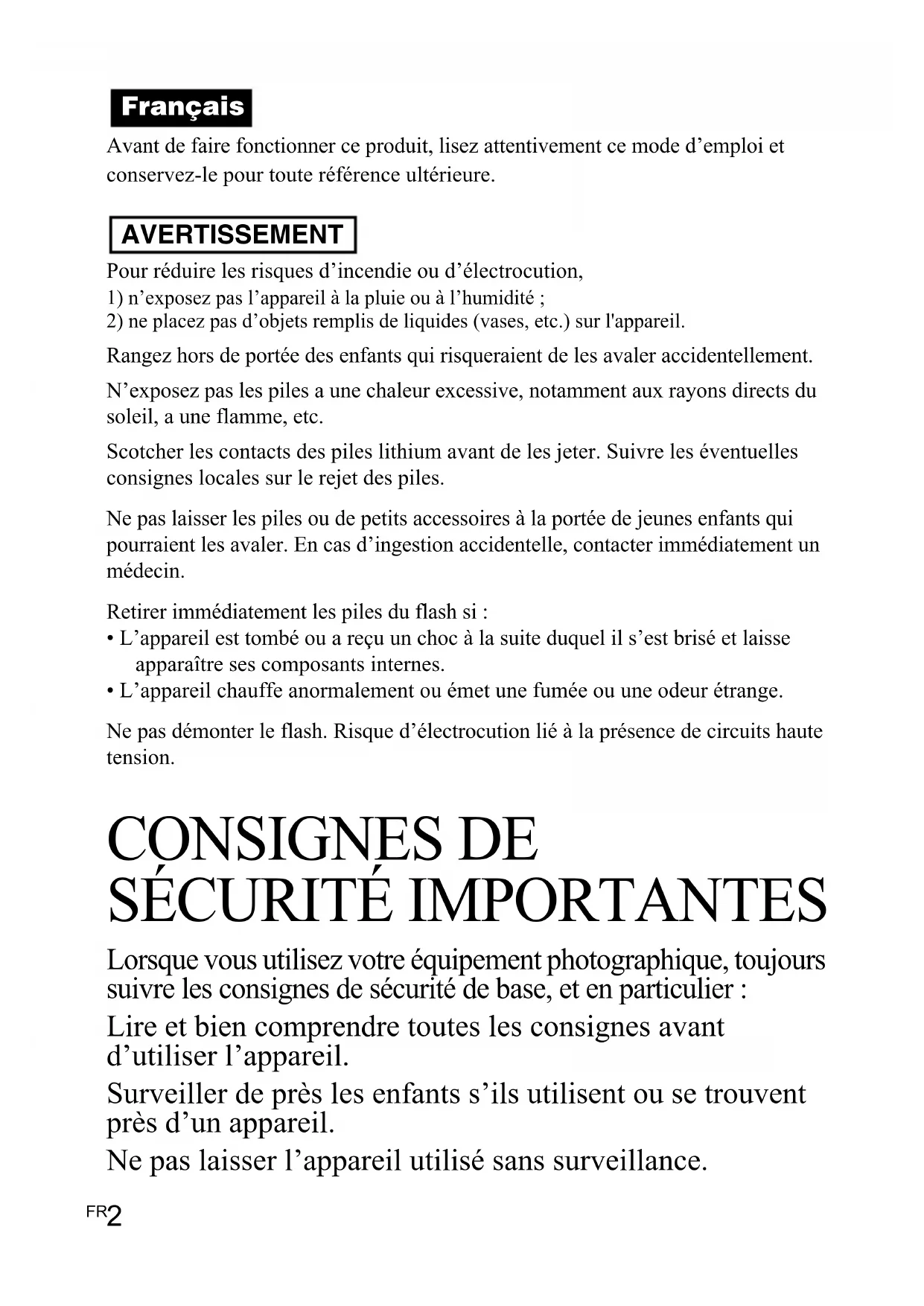

Avant de faire fonctionner ce produit, lisez attentivement ce mode d'emploi et conservez-le pour toute referencia ultérieure.

AVENTISSEMENT

Pour réduire les risques d'incendie ou d'électrocution,

1) n'exposez pas l'appareil à la pluie ou à l'humidité ;
2) ne placez pas d'objets replis de liquides (vases, etc.) sur l'appareil.

Rangez hors de portée des enfants qui risqueraient de les avaler accidentellement.

N'exposez pas les piles a une chaleur excessive, notamment aux rayons directs du soleil, a une flamme, etc.

Scotcher les contacts des piles lithium avant de les jeter. Suivre les éventuelles consignes locales sur le rejet des piles.

Ne pas laisser les piles ou de petits accessoires à la portée de jeunes enfants qui pourraient les avaler. En cas d'ingestion accidentelle, contacter immédiatement un médecin.

Retirer immediatement les piles du flash si :

• L'appareil est tombé ou a reçu un chocol à la suite duquel il s'est brisé et laisse apparaître ses composants internes.
• L'appareil chauffe anormalement ou émet une fumée ou une odeur étrange.

Ne pas démonter le flash. Risque d'électrocution lié à la présence de circuits haute tension.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lorsque vous utilisez votre équipement photographique, toujours suivre les consignes de sécurité de base, et en particulier:

Lire et bien comprendre toutes les consignes avant d'utiliser l'ordinateil.

Surveiller de pres les enfants s'ils utilisent ou se trouvent pres d'un apparéil.

Ne pas laisser l'appareil utilisé sans surveillance.

Faire attention de ne pas se brûler en touchant les parties chaudes.

Ne pas utiliser de cordon endommagé pour raccorder l'appareil ni utiliser un apparéil tombé ou endommagé sans l'avoir fait vérifier par un personnel qualifié.

Ne ranger l'appareil qu'after l'avoir laissé refroidir.

Enrouler le cordon autour de l'appareil sans serrer avant de le ranger.

Pour réduire le risque de chocolélectrique, ne pas immerger cet apparéil dans l'eau ou d'autres liquides.

Pour réduire le risque de chic électrique, ne pas démonter cet apparéil, mais le faire contrôle ou réparer par un personnel qualifié.

Utiliser un apparéil mal réassemblé peut causeur un choc électrique.

L'emploi d'une fixation d'accessoire non recommendée par le fabricant peut causeur un incendie, un choc électrique ou des blessures.

Les piles peuvent chauffer ou exploser suite à une utilisation incorrecte.

Utiliser uniquement les piles indiquées dans ce mode d'emploi.

Ne pasmettre les piles en place avec une polarite inversee (+ / - )

Ne pas soumettre les piles au feu ou a de fortes températures.

Ne pas essayer de recharger les piles (sauf si elles sont rechargeables), lesmettre en court-circuit ou les démonter.

Ne pas mélanger différents types et différentes marques de piles, ni des piles anciennes et nouvelles.

CONSERVER CES CONSIGNES

ATTENTION

Lors de l'émission de l'éclair, le tube à éclairs peut être très chaud. Ne pas la toucher.

Pour les clients en Europe

Traitement des apparils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union

Européenne et aux autres pays européens disposant des systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit sont mis au rebut de façon appropriée, vous participez activivement à la prévention des conséquences négatives que leur mauvaistraitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Avis aux consommateurs des pays appliquant les Directives UE

Ce produit a été fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation française doivent être adressées à son représentant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.

Pour toute question relative au Service ÀpRES-Vente ou à la Garantie, merci de bien fouvoir vous référer aux coordonnées qui vous sont communiquées dans les documents « Service (SAV) » ou Garantie.

À l'intention des clients aux É.-U.

AVENTISSEMENT

Par la présente, vous étés avisé du fait que tout changement ou toute modification ne faisant pas l'objet d'une autorisation expresses dans leprésent manuel pourrait annuler votre droit d'utiliser l'ordinateil.

Note

L'appareil a eté testé et est conforme aux exigences d'un apparéil numérique de Classe B, conformément à la Partie 15 de la réglementation de la FCC. Ces critères sont concus pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. L' apparéil génére, utilise et peut émettre des fréquences radio; s'il n'est pas installé et utilisé conformément aux instructions, il pourrait provoquer des interférences nuisibles aux communications radio.

Cependant, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines conditions particulières. Si l'appareil avait provoquer des interférences nuisibles à la réception radio ou à la télévision, ce qui peut être démontré en allumant et éteignant l'appareil, il est recommendé à l'utilisateur d'essayer de corriger cette situation par l'une ou l'autre des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans une prise ou sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le détaillant ou un technician experimenté en radio/téléviseurs.

Table des matieres

Caracteristiques 8
Nomenclature 9

Préparations

Mise en place des piles 13
Montage et retrait de l'unité flash 14
Mise en marche 16

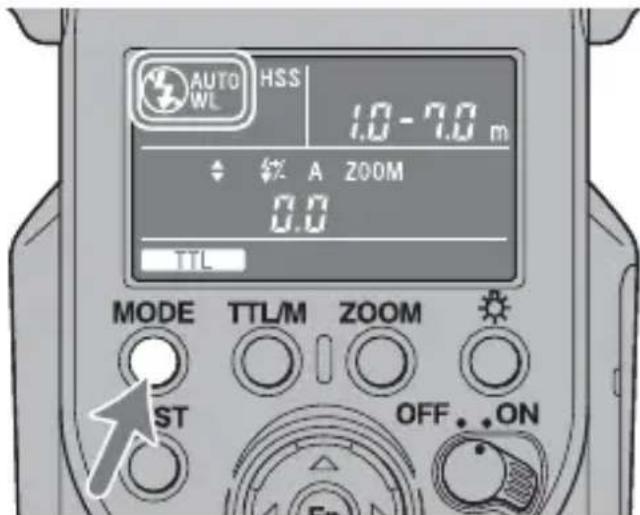

Modification du mode flash 19

Principes de base

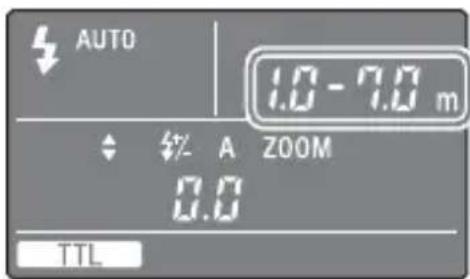

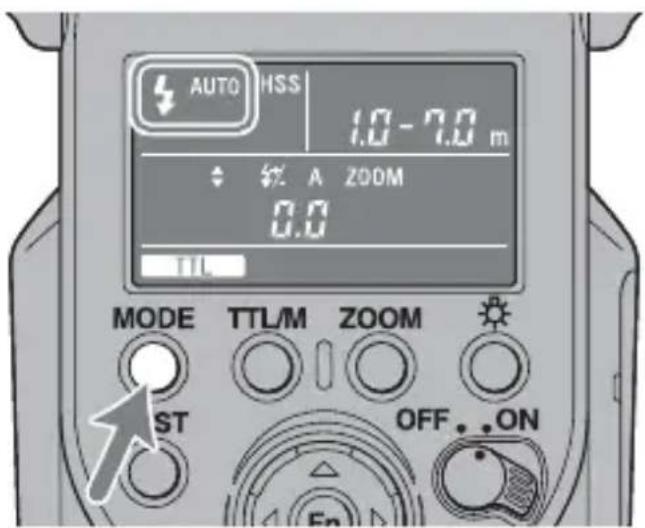

Flash en mode de programmation automatique (principes de base) .... 21

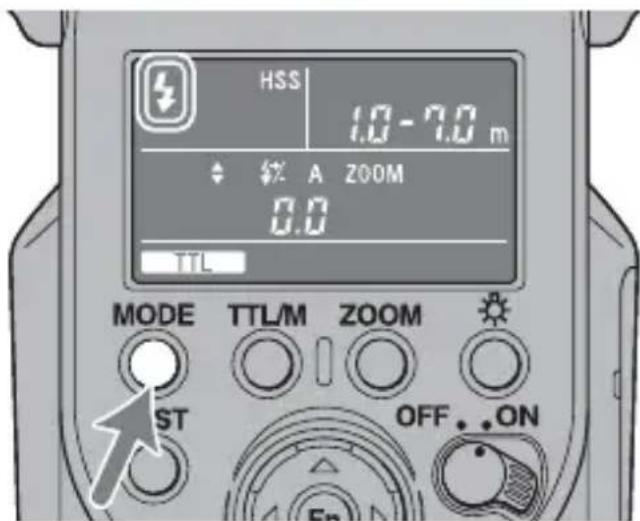

Utilisation du flash dans chaque mode d'enregistrement de l'ordinateil photo 25
Prise de vue avec éclairage (éclairage à LED) 27

Opérations avances

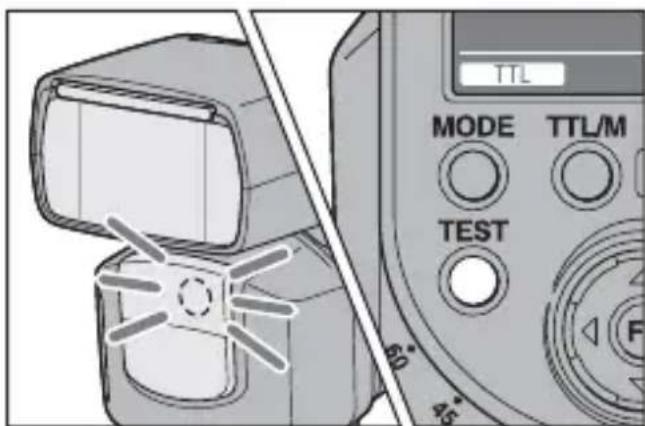

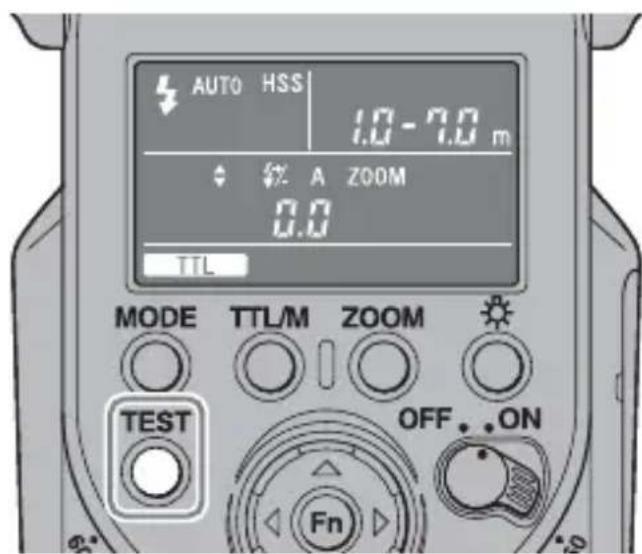

Flash de test 29

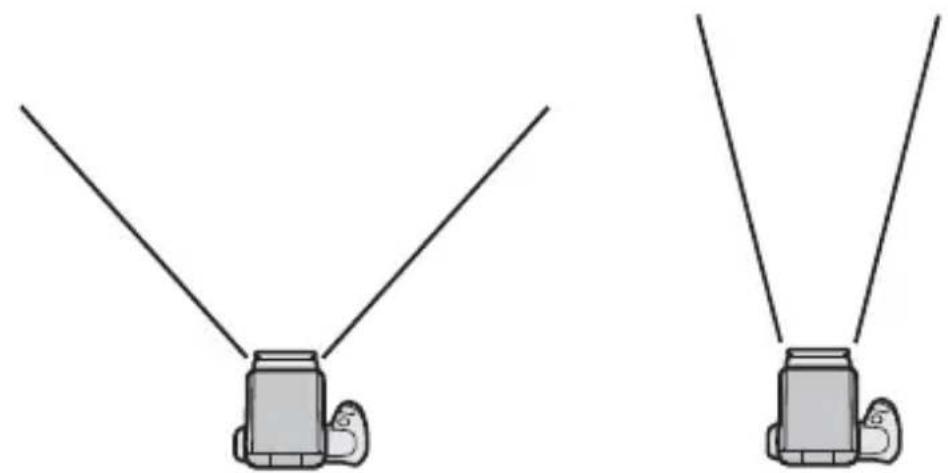

Couverture de la tete-reflecteur zoom 30

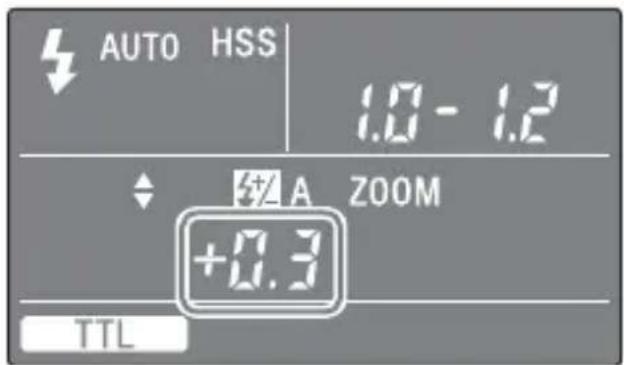

Correction du flash 33

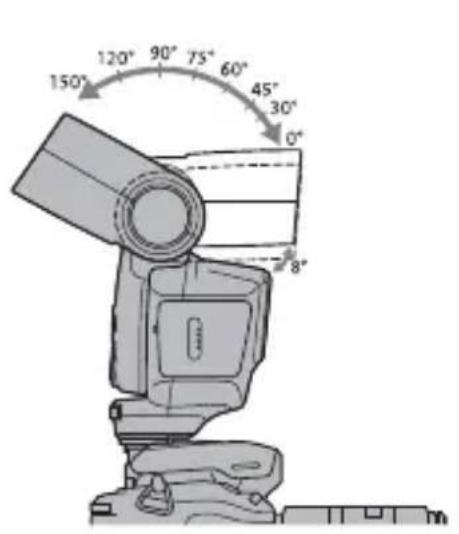

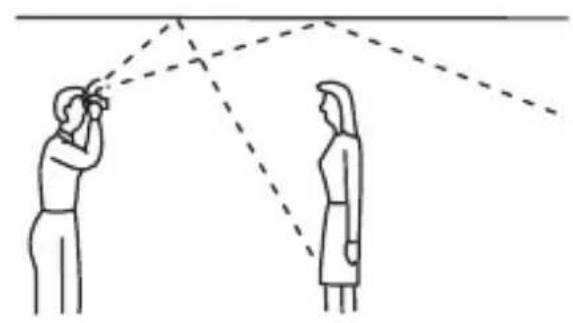

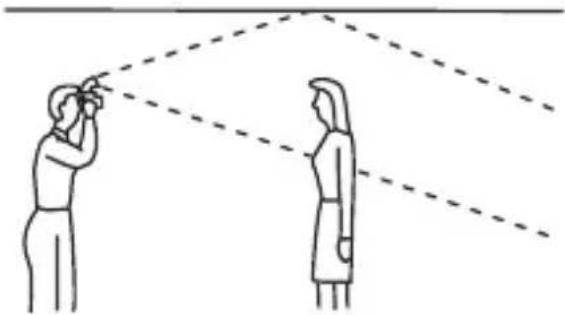

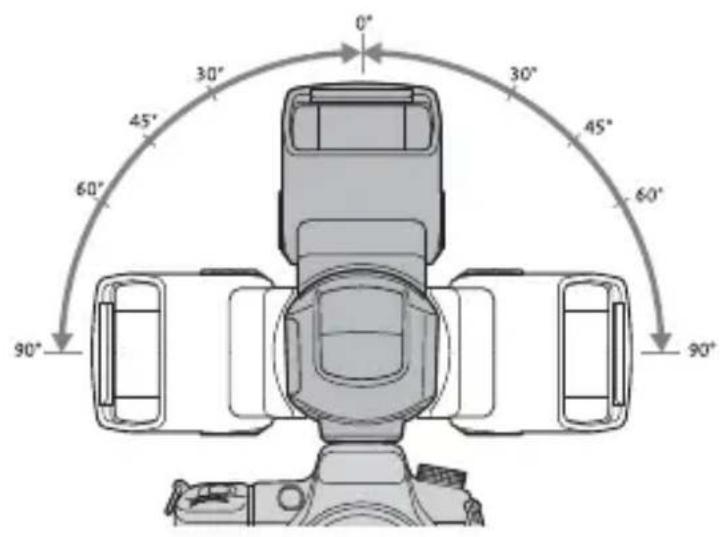

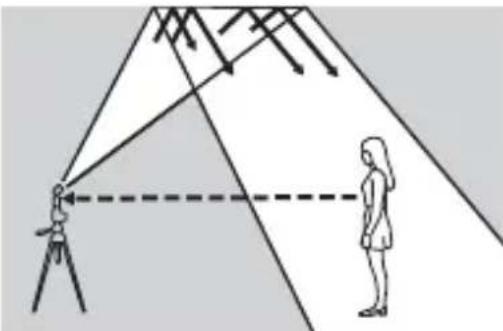

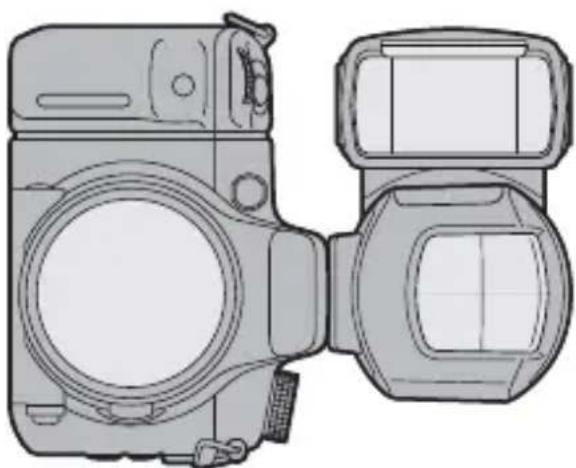

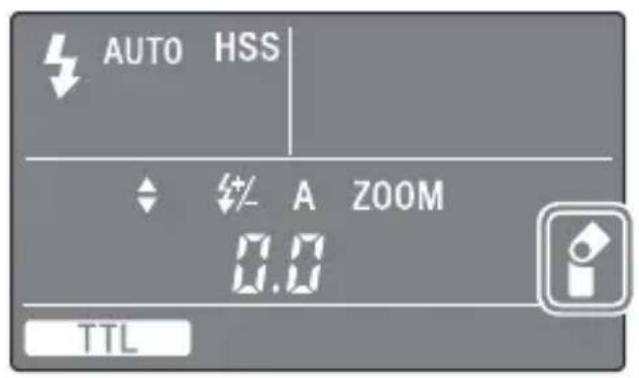

Flash réfléchi 35

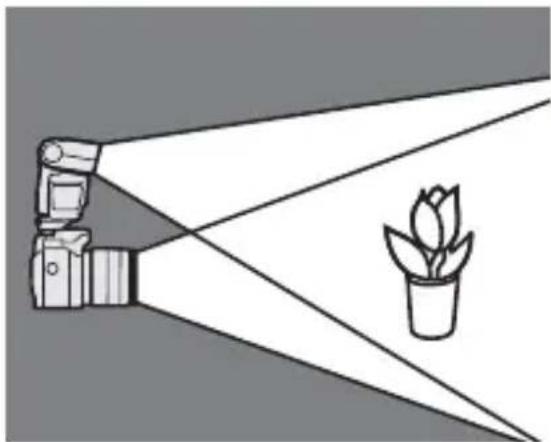

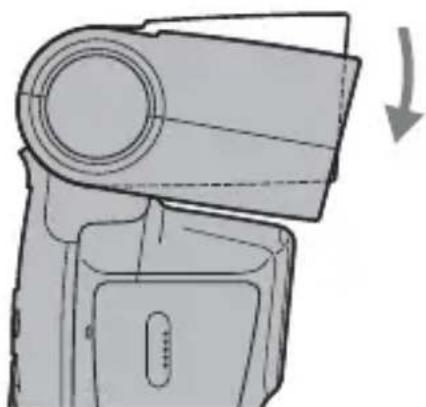

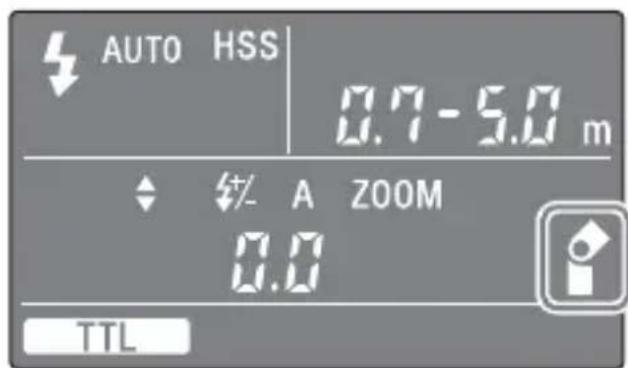

Photographie rapprochée (réflexion vers le bas) 40

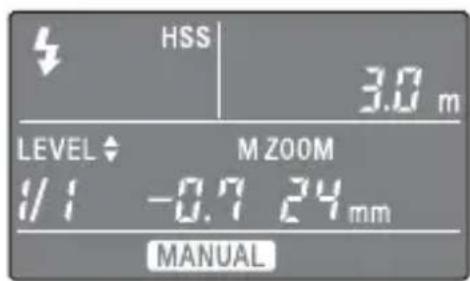

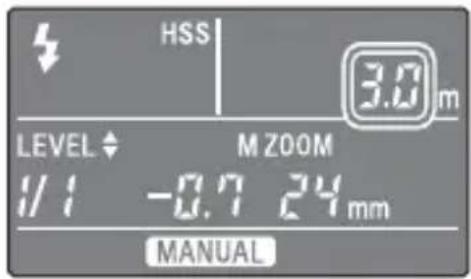

Flash manuel (M) 41
Synchro haute vitesse (HSS) 45

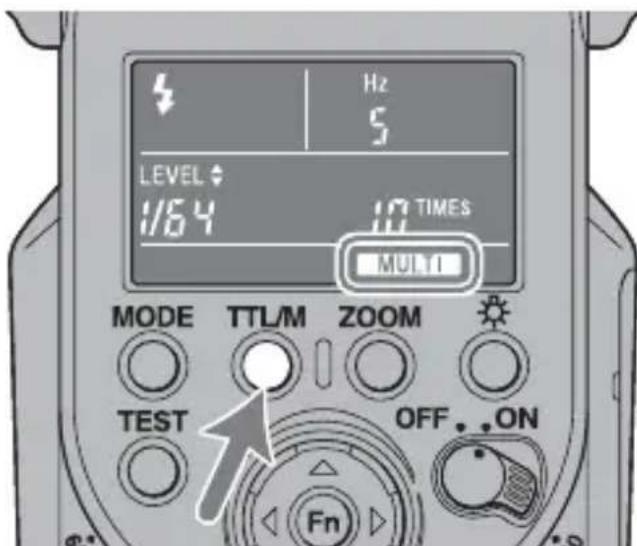

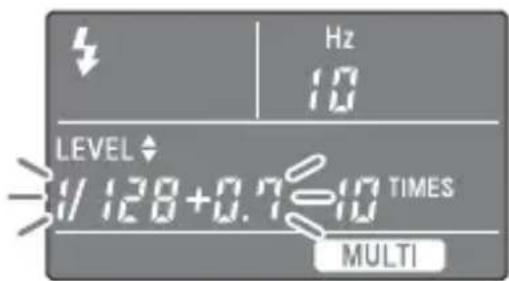

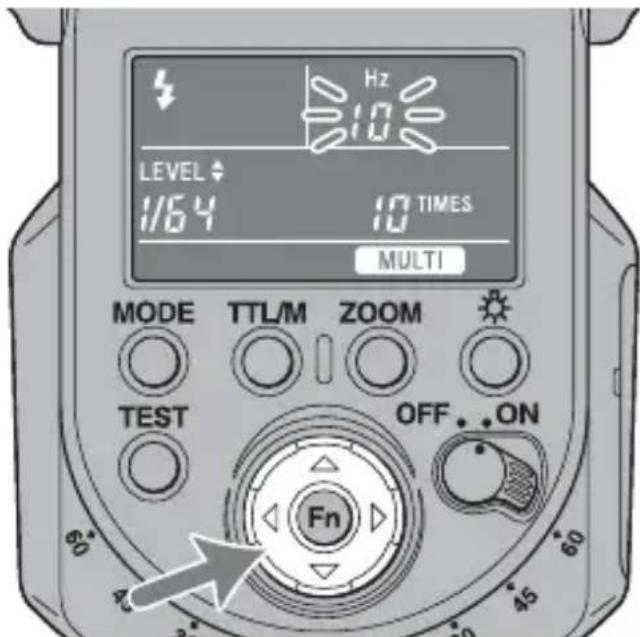

Mode éclairs multiples (MULTI) 46

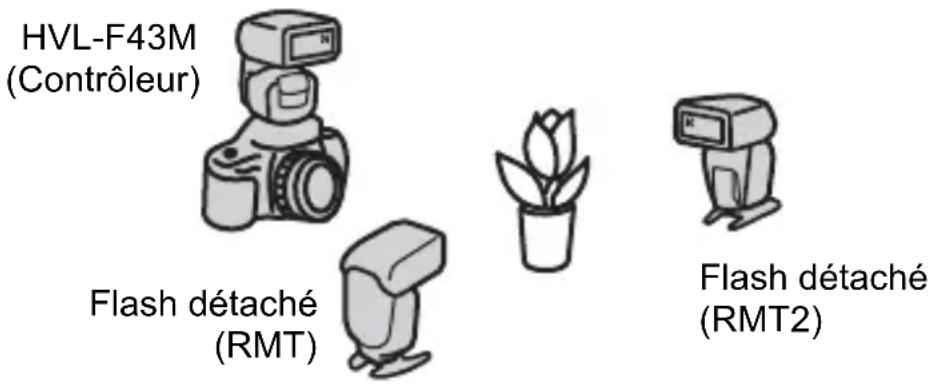

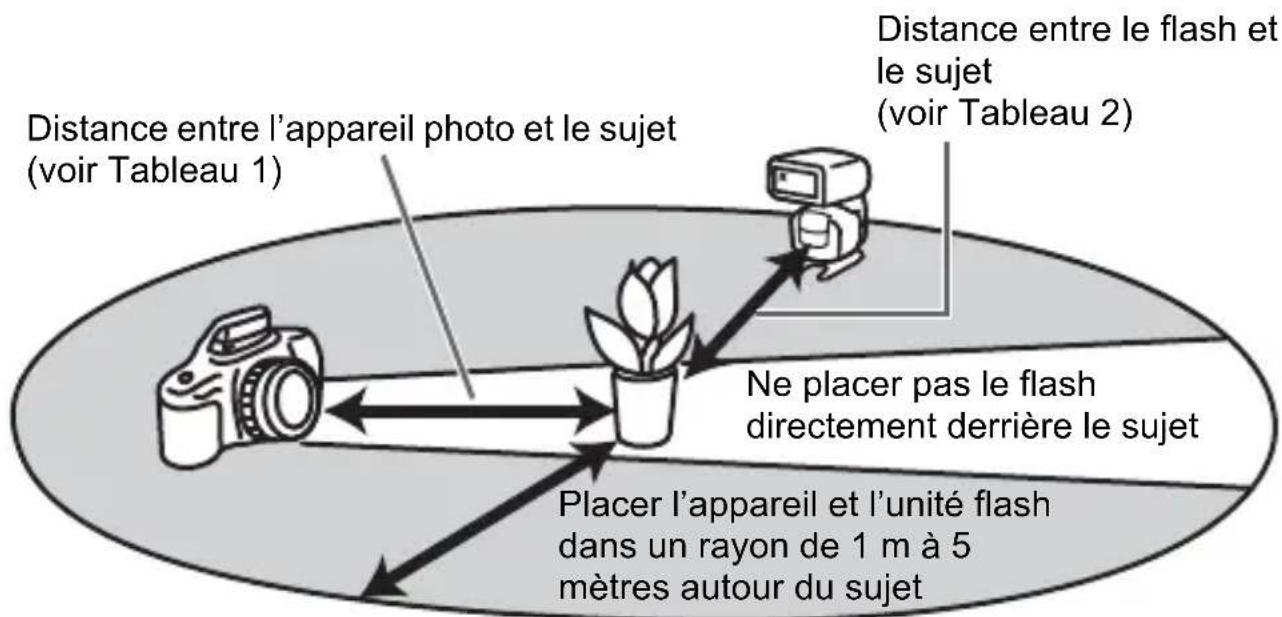

Mode flash sans cordon (WL) 51

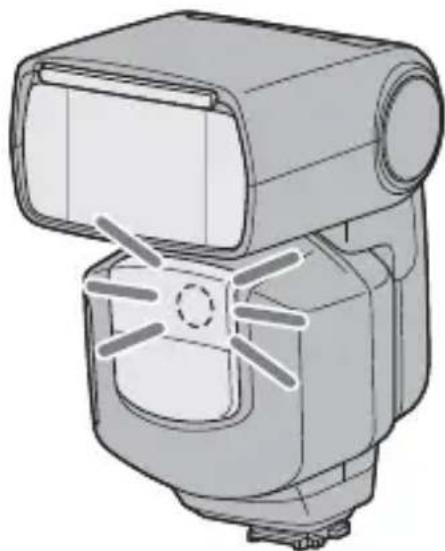

Illuminateur AF 65

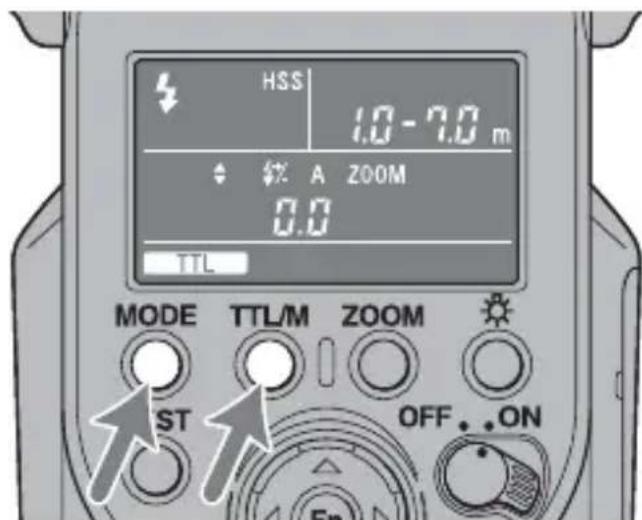

Réinitialisation aux réglages par défaut 66

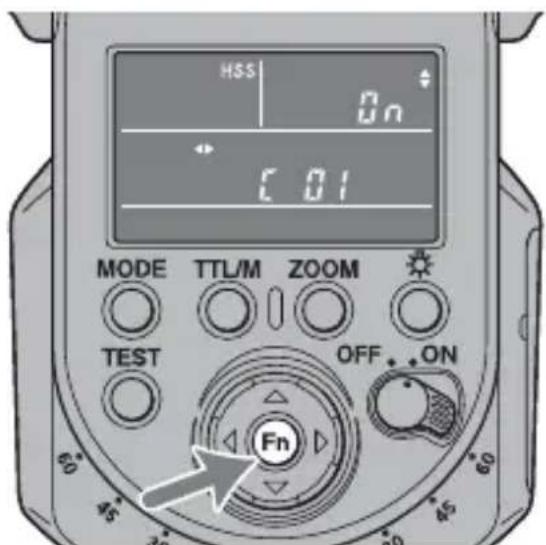

Réglages personnalisés 67

Informations complémentaires

Remarques sur l'utilisation 74
Entretien 76
Caracteristiques 77

Avant la première utilisation

Ce flash peut être utilisé avec les apparciels photo à objectif interchangeable Sony, les caméscopes numériques HD à objectif interchangeable Sony et les apparciels photo numériques Sony pourvus d'une griffe multi-interface classique.

Selon le modele d'appareil photo ou de caméscope utilisé certaines fonctions peuvent ne pas agir.

Pour le détaill sur les modèles d'appareils photo compatibles avec ce flash, consulter le site Sony approprié, ou s'adresser à un revendeur Sony ou à un service après-venture/agréé Sony.

Reportez-vous au mode d'emploi de cet apparéil et à celui de votre apparéil photo.

Bien que cette unité flash soit théoriquement étanche à la poussière et aux projections d'eau, elle peut ne pas l'être parfaitement.

Ne pas placer cette unité flash aux endroits suivants

Que ce soit pendant son utilisation ou son stockage, ne pas placer cette unité flash dans les endroits suivants. Cela pourrait entraîner un dysfonctionnement.

• Placer cette unité flash dans des endroits soumis à la lumière directe du soleil, comme sur un tableau de bord ou à proximé d'un radiateur, peut entraîner sa déformation ou son dysfonctionnement.
  Endroits soumis à des vibrations excessives
  Endroits soumis à de fortes ondes magnétiques
  Endroits sablonneux

Prendre garde à ne pas exposer cette unité au sable ou à la poussière lorsque l'on se trouve sur une plage, dans des zones sablonneuses ou dans des zones où des nuages de poussière peuvent se former.

Cela poursait entrainer un dysfonctionnement.

Caractéristiques

L'HVL-F43M est un flash compact avec un nombre guide de 43 (mètres, position 105mm , ISO 100).

Il peut être utilisé avec des objectifs compatibles pour activer la mesure au flash ADI (Intégration de la distance de mise au point), qui n'est pas affectée par le taux de réflexion de l'arrête-plan ou du sujet.

Permet la synchro haute vitesse. page 45

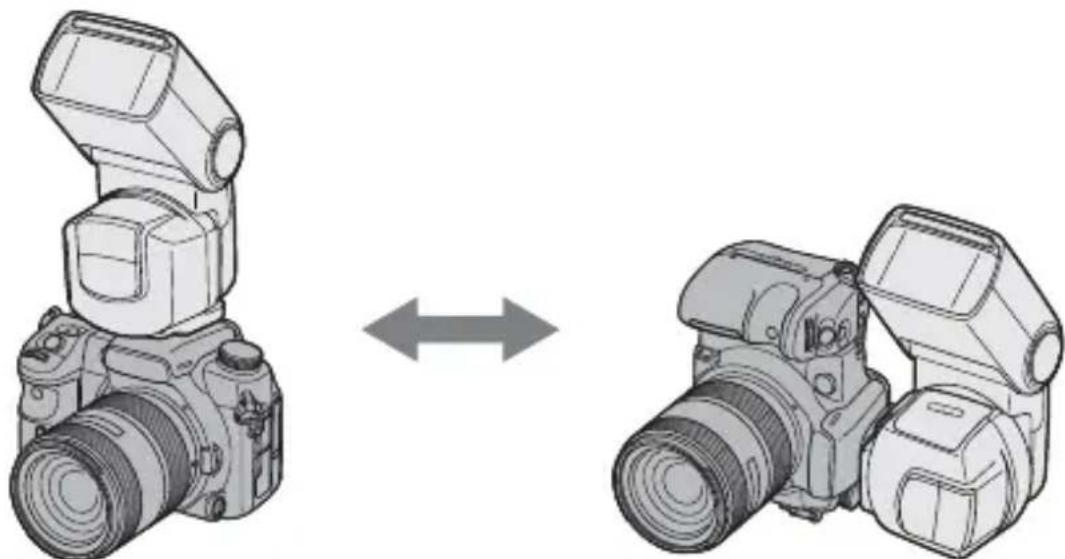

La fonction de rebond à changement rapide de position permet de régler facilement la position verticale ouLTRÉrale pendant une prise de vue avec flash réfléchi.

page 77
page 26

page 38

Éclairage à LED haute intensité (400 lx, 0,5 m). La luminosité peut être ajustée sur 10 niveaux.

La feuille de réflexion intégrée permet de rehauser la luminosité dans les yeux du sujet.

Cette unité flash prend en charge la couverture du flash à une distance fiscale de 15mm en utilisant l'adaptateur grand angle intégré lorsque le flash est déclenché.

Corrige automatiquement l'équilibre des blancs en utilisant les informations de température des couleurs.*

Ajuste la couverture du flash optimale selon les dimensions du capteur d'image de l'appareil photo.*

page 27
page 37
page 32
page 24
page 30

*sauf pour le DSLR-A100

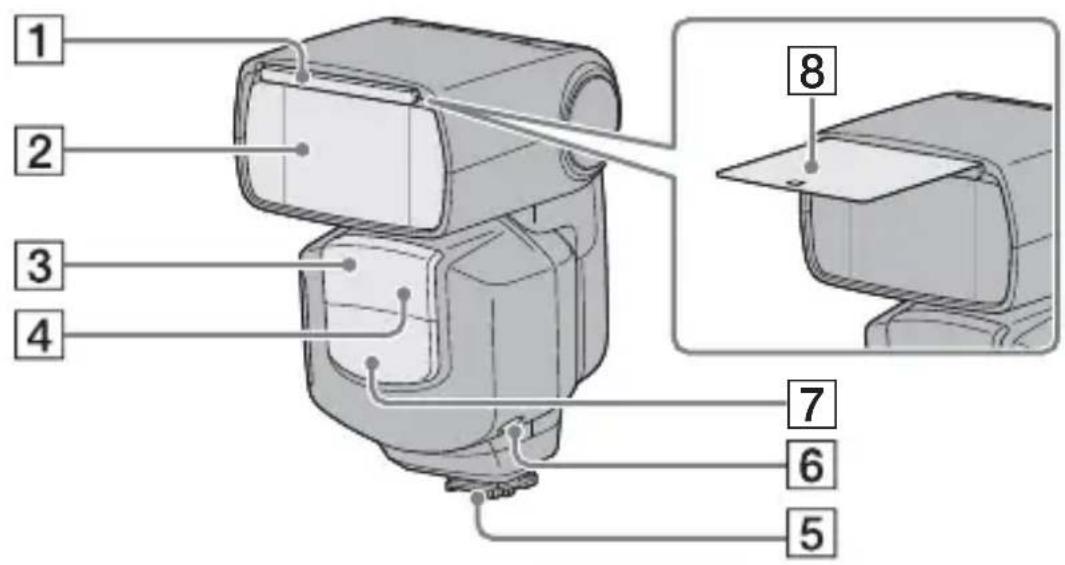

Nomenclature

1 Adaptateur grand angle intégré (32)
2 Tube à éclairs
3 Récepteur de signaux sans cordon (52)
4 Illuminateur AF (65)

Retirer la feuille de protection de l'avant de l'illuminateur AF avant utilisation.

5 Sabot multi-interface (14)
6 Touche LED LIGHT (27)
7 Éclairage à LED (27)
8 Feuille de reflexion (37)

Les chiffres entre parenthèses correspondant aux numérios de page où se trouve une description de chaque segment LCD.

Suite à la page suivante

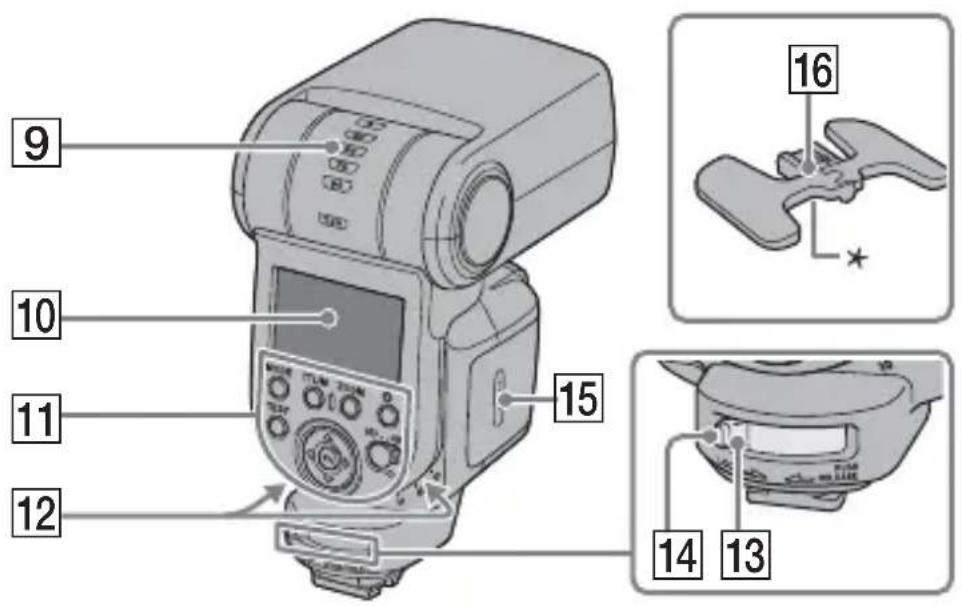

9 Indicateur d'orientation (angle vertical) (36)
10 Écran LCD (12)
11 Panneau de commande (11)
12 Indicateur d'orientation (angle l'etalal) (36)

13 Bouton de verrouillage (14)
14 Bouton de libération (14)
15 Volet-couvercle du compartment des piles (13)

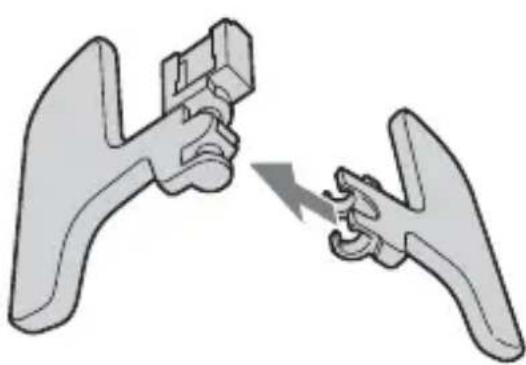

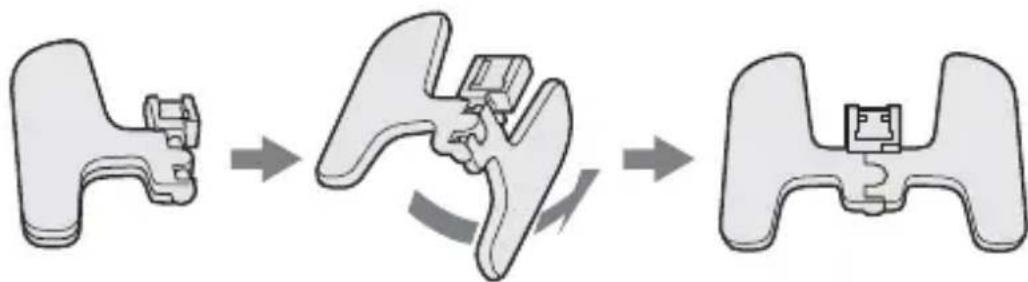

16 Mini-support (53) * Douille de trépied

Les chiffres entre parenthèses correspondant aux numérios de page où se trouve une description de chaque segment LCD.

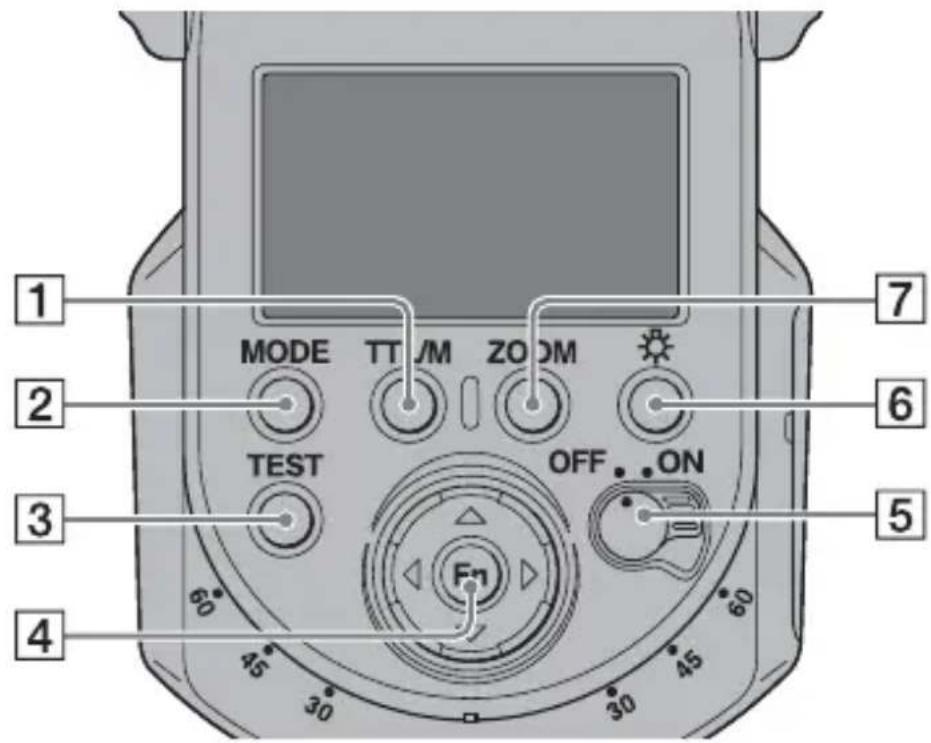

Panneau de commande

1 Touche TTL/M (MANUAL/MULTI) (42, 46, 57, 61, 66)
2 Touche MODE (19)
3 Touche TEST (29)
État lorsqué le témoin est allumé

Orange : flash prét

Vert : exposition correcte

4 Touches Fn (fonction)/direction (41, 46, 57, 58, 61, 67)

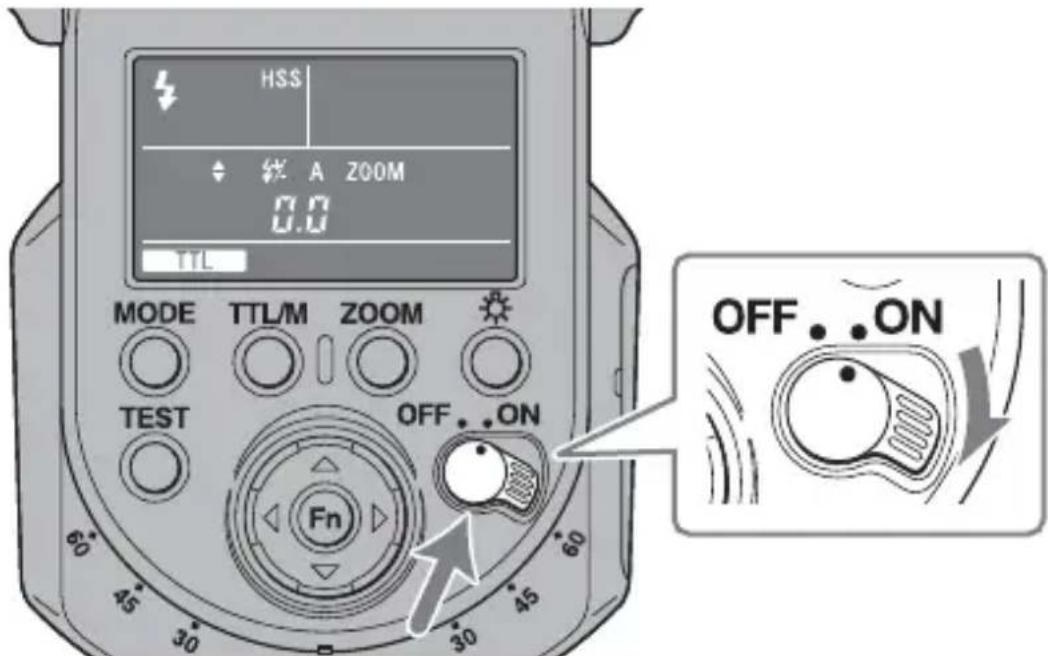

5 Interrupteur d'alimentation (16)
6 Touche d'illuminateur LCD

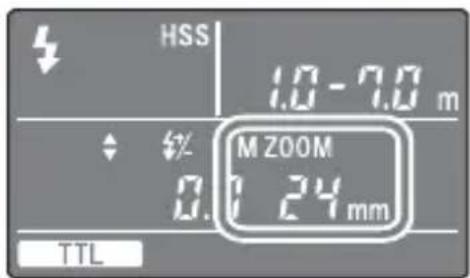

7 Touche ZOOM (31)

Illuminateur d'écran LCD

Si l'écran LCD est trop nombre, il est possible de l'éclairer en appuyant sur la touche d'illuminateur LCD.

• Le panneau LCD reste éclairé environ 8 secondes lorsque l'unité flash est utilisée seule ou raccordée à un apparéil photo en mode d'économie d'énergie. Cette période est prolongée si le flash ou l' apparéil photo est utilisé.
• Appuyer à nouveau sur la touche d'illuminateur LCD pendant que l'écran LCD est illuminé pour êtreindre l'illuminateur d'écran LCD.

Les chiffres entre parenthèses correspondant aux numérios de page où se trouve une description de chaque segment LCD.

Suite à la page suivante

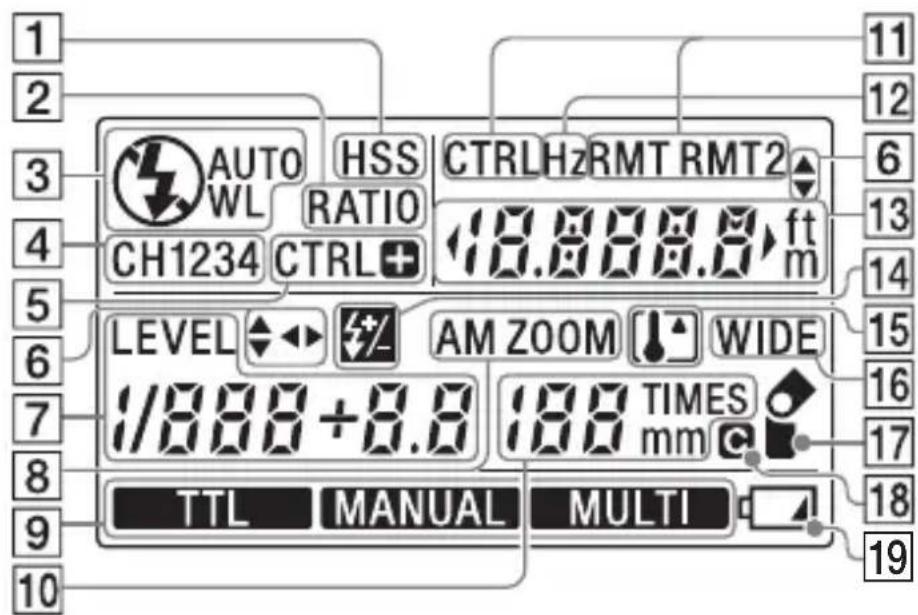

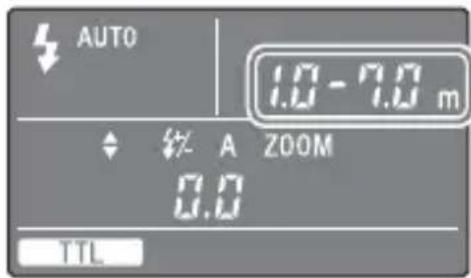

Écran LCD

1 Indicateur HSS (Synchro haute vitesse) (45)

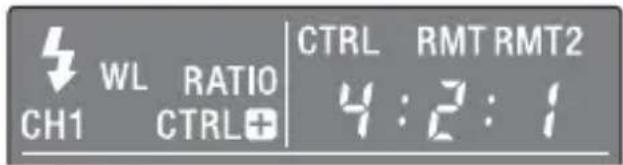

2 Indicateur de rapport de flash (61)
3 Indicateur de mode flash (19)
4 Indicateur de canal sans cordon (64, 69)
5 Indicateur de contrôle sans cordon (51)
6 Indicateur de fonctionnement (67)
7 Indicateur de niveau de puissance (41, 46)
8 Indicateur de zoom (30)
9 Indicateur TTL/eclair manuel/ éclairs multiples (41, 46)
10 Affichage du zoom/nombre déclairs pour le mode éclairs multiples (30, 46)

11 Indicateur de mode de contrôle/ à distance sans cordon (55, 58, 61)
12 Indicateur Hz (46)
13 Affichage de portée du flash/ Avertissement de portée du flash (proche, loin)/Fréquence des éclairs/Rapport du flash (23, 46, 61)
14 Indicateur de correction de flash (TTL) (33)
15 Indicateur de surchauffe (18)
16 Indicateur d'adaptateur grand angle (32)
17 Indicateur d'orientation (35)
18 Indicateur de réglage personnelisé (67)

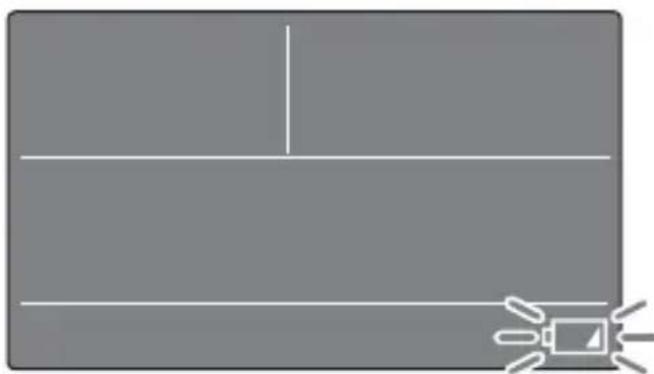

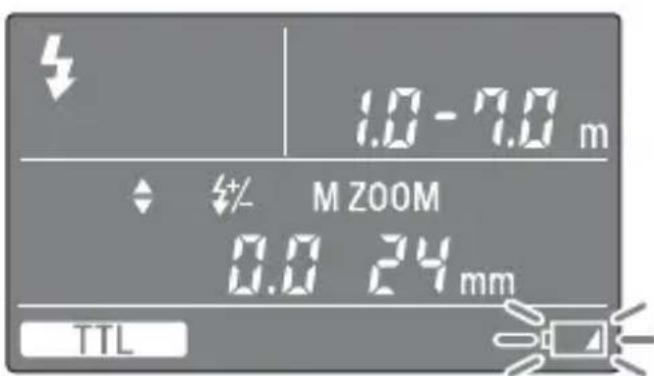

19 Indicateur de piles faibles (17)

Les chiffres entre parenthèses correspondant aux numérios de page où se trouve une description de chaque segment LCD.

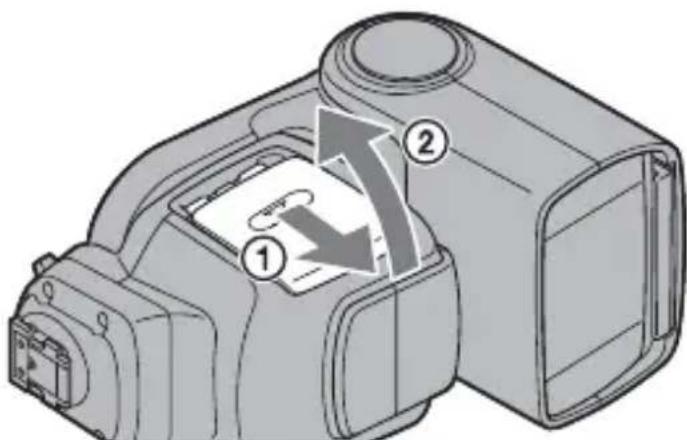

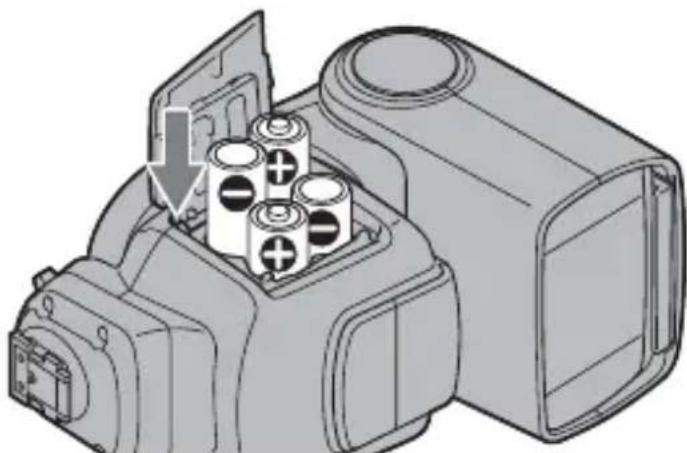

Mise en place des piles

Le HVL-F43M peut être alimenté par :

• Quatre piles alcalines type LR6 (type AA)*
• Quatre piles Ni-MH (nickel-métal hydrure) rechargeables de type AA*
• Les piles ne sont pas fournies.

S'assurer que les piles au nickel-métal hydrure rechargeables sont bien chargées avec le chargeur adapté.

1 Ouvrir le compartment des piles comme indiqué.

2 Mettre les piles en place en respectant les polarités indiquées sur le schéma figurant dans le compartment.

3 Refermer le compartment des piles.

• Executer la procédure inverse de cette suivie lors de l'ouverture du compartment.

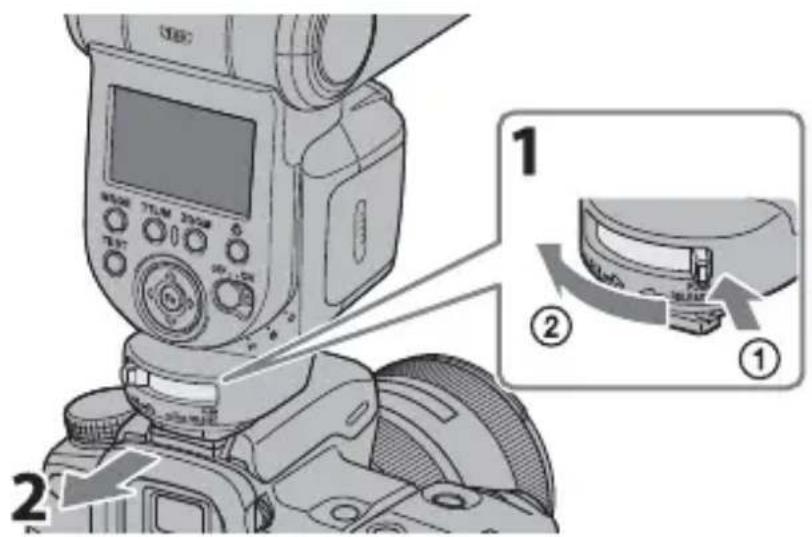

Montage et retrait de l'unité flash

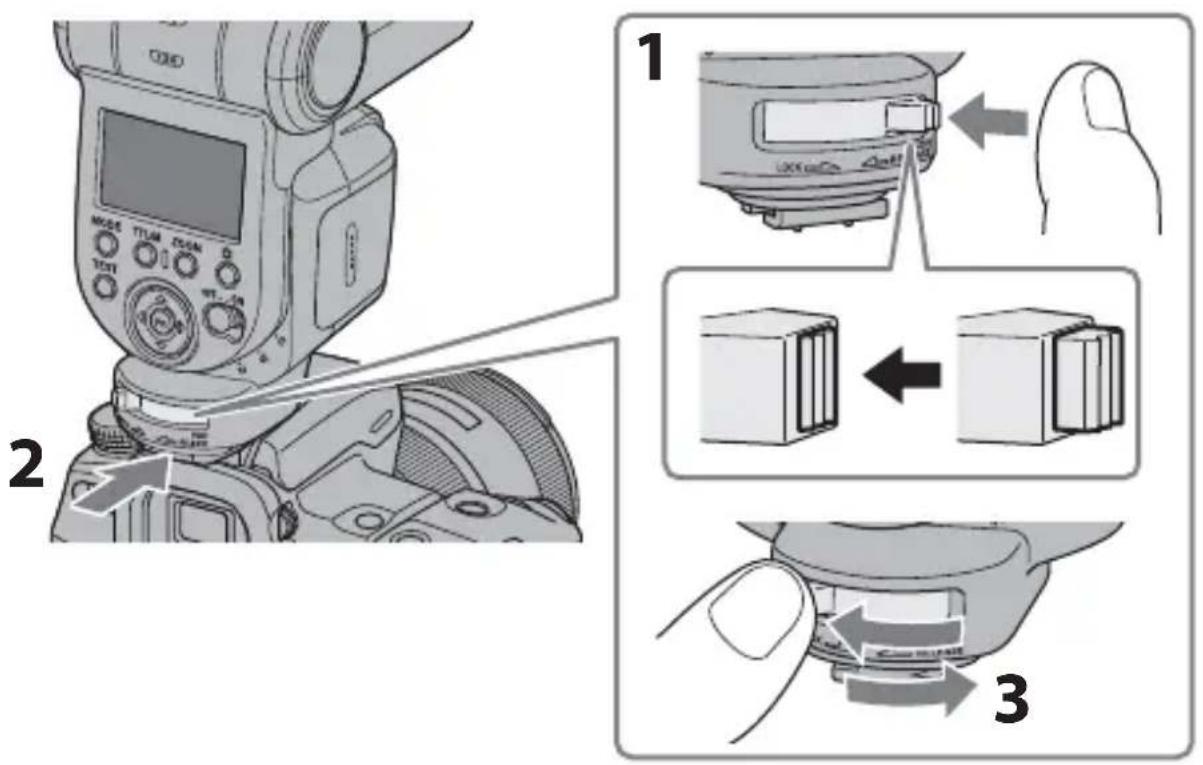

Montage de l'unité flash sur l'ordinateil photo

• Avant de fixer le flash sur l'appareil photo,PTRRer le capuchon de protection de la borne du sabot multi-interface du flash et PTRRer le capuchon de griffe de l'appareil photo.
• Lorsque le flash n'est pas utilisé, remetre le capuchon de protection sur la borne de son sabot multi-interface.
• Si le flash intégré de l'appareil photo est déployé, le rabattre avant de monter le flash.

1 Éteignez le flash et tournez le bouton de verrouillage vers [RELEASE] tout en appuyant sur le bouton de libération.
2 Insérer à fond le sabot multi-interface dans la griffe multi-interface de l'appareil photo dans le sens de la flèche.
3 Tournez à fond le bouton de verrouillage vers [LOCK] pour fixer le flash.

• Ce flash peut être branché sur une griffe multi-interface. Pour le fixer sur un apparéil photo pourvu d'une griffe porte-accessoire à verrouillage automatique, utilisez l'adaptateur de griffe (ADP-AMA) (non fourni).

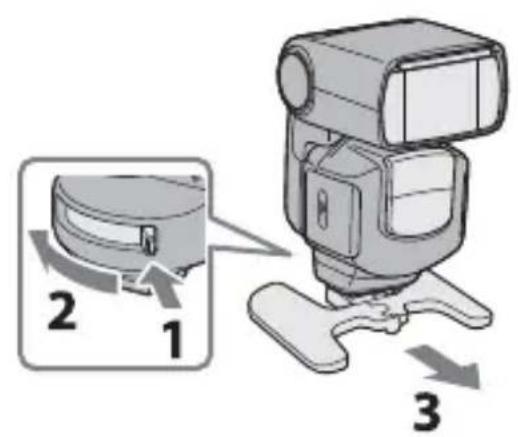

Retrait de l'unité flash de l'appareil photo

1 Tout en appuyant sur le bouton de libération ①, tournez le bouton de verrouillage vers [RELEASE] ②.
2 Le bouton de verrouillage étant en position [RELEASE], faites glisser le flash vers l'avant.

Mise en marche

Metre l'interrupteur d'alimentation sur ON.

Lorsque l'unité flash est mise en marche, l'écran LCD s'allume.

• Si rien n'apparait sur l'écran LCD lorsque l'interrupteur d'alimentation est régé sur ON, vérifier la mise en place des piles.

Pour éteindre l'unité flash

Mettre l'interrupteur d'alimentation sur OFF.

Mode d'économie d'énergie

Si l'unité flash n'est pas actionnée pendant 3 minutes lorsqu'il est utilisé seul ou raccordé à un apparéil photo en mode d'économie d'énergie, il se met en mode d'économie d'énergie pour économiser les piles et l'écran LCD s'eteint.

• Lors d'une prise de vue avec flash sans cordon (pages 55, 61), l'unité flash passée en mode d'économie d'énergie après 60 minutes.
• Il est possible de changer la temporisation avant le passage en mode d'économie d'énergie, ou de désactiver le mode d'économie d'énergie. (page 71)
• L'unité flash passes automatiquement en mode d'économie d'énergie lorsque l'interrupteur d'alimentation de l'appareil photo est régle sur OFF.* sauf pour le DSLR-A100
• Lorsque l'appareil photo est en mode d'économie d'énergie, par exemple lorsque l'écran LCD s'éteint automatiquement, il ne communique pas avec l'unité flash. Dans ce cas, le changement du mode flash et du mode TTL/M, le zoom automatique, l'adaptateur grand angle et l'affichage de portée du flash ne sont pas reliés à l'appareil photo.

Vérification de l'etat des piles

L'indicateur present sur l'écran d'affichage clignote lorsque la charge des piles est faible.

L'indicateur clignote Il est recommandé de changer les piles. L'unité flash peut encore être utilisé lorsque la touche TEST est orange.

Seul l'indicateur clgnote Le flash ne peut pas etre utilise. Mettre en place des piles neuves.

Suite à la page suivante

Indicateur

Si la température de cette unité augmente parce que le flash a été déclenché plusieurs fois de suite ou que la température ambiente est élevé, le circuit de sécurité interne peut s'activer (surchauffe).

L'indicateur glhote en cas de surchauffe.
- Le fonctionnement du flash est suspendu jusqu'à ce que la température de l'unité baisse et l'indicateur s'éteigne.
- En cas de surchauffe,mettre l'interrupteur d'alimentation en position OFF et cesser d'utiliser l'unité flash pendant environ 10 minutes pour qu'elle refroidisse.

Modification du mode flash

Appuyer sur la touche MODE.

L'indicateur presente sur l'écran LCD change comme ceci.

Lorsque l'unité flash n'est pas raccordée à l'appareil photo, ou lorsque que l'appareil photo est en mode d'économie d'énergie ou l'écran LCD est étant lorsque l'unité flash est raccordée à l'appareil photo :

AUTO) WL ( AUTO) ...

Lorsque l'appareil photo est allumé et l'unité flash est raccordée à l'appareil (WL n'est pas réglé):

AUTO) 4 （4 AUTO)→.

• [ ]s'allume lorsque l'appareil photo est reglé sur le mode Fill-flash.
  [ AUTO] s'allume lorsque l'appareil photo est reglé sur le mode Flash automatique.

Suite à la page suivante

À propos du mode flash

• (Mode Fill-flash)

L'unité flash se déclenché toujours.

• AUTO (Mode flash automatique)

L'unité flash est régée sur ce mode lorsqu'el'appareil photo est régé sur le mode flash automatique.

• WL (Mode flash sans cordon)

Ce mode est utilisé lors d'une prise de vue avec flash sans cordon.

Mode Fill-flash désactivé)

L'unité flash ne se déclenché pas.

Flash en mode de programmation automatique (principes de base)

• Si l'appareil photo comporte un mode AUTO ou un mode de selection de scene, ils sont considérés ici comme des modes automatiques programmes.

1 Sélectionner le mode P sur l'appareil photo.
2 Appuyer sur la touche MODE pour afficher AUTO] ou sur l'écran LCD.

• [ ]s'allume lorsque l'appareil photo est régle sur le mode Fill-flash.
  [ AUTO] s'allume lorsque l'appareil photo est régle sur le mode Flash automatique.

Suite à la page suivante

3 Appuyer sur le déclencheur jusqu'à mi-course et s'assurer que le sujet est dans la portée du flash.

• Voir page 23 pour plus de détails sur la portée du flash.

4 Lorsque l'unité flash est chargée, appuyer sur le déclencheur pour prendre une photo.

• L'unité flash est complètement chargée lorsque la touche TEST du panneau de commande s'allume en orange.

Lorsque l'exposition de la photo qui vient d'être prise est bonne, la touche TEST du panneau de commande clignote en vert.

• La photo risque d'être sous-exposée à cause du manque de luminosité si le déclenchement intervient avant la fin du chargement du flash.

• Lors de l'utilisation du retardateur, n'appuyer sur le déclencheur que lorsque le chargement de l'unité flash est terminé.

• Le mode flash sélectionné (flash automatique ( AUTO), Fill-flash () ou Fill-flash désactivé ( ) dépend de l'appareil photo. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.

Portée du flash

Appuyer sur le déclencheur jusqu'à mi-course.

La portée du flash pour une exposition correcte s'affiche sur l'écran LCD. S'assurer que le sujet se trouve dans cette portée avant de prendre la photo.

La portée pouvant être affichée sur l'écran LCD s'étend de 1,0 m à 28 m (de 0,7 m à 28 m en cas de réflexion vers le bas ; voir page 40). Lorsque la distance est hors de cette portée, « ou » s'allume à gauche ou à droite de la portée du flash affichée.

Une exposition correcte sera obtenue a moins de 1,0m

Si la portée du flash est inférieure à 1,0m , la partie inférieure de la photo sur l'écran LCD de l'appareil photo peut s'assombrir. Changer la portée du flash pour régler l'ouverture et la sensibilité ISO.

Une exposition correcte sera obtenue entre 1,0m et 28m ou plus.

• Les portées du flash lorsque le flash réfléchi par le haut ou le flash sans cordon est utilisé ne sont pas indiquées.
• Lors d'une prise de vue en début de la limite inférieure de la portée du flash, la photo risque d'être surexposée même si la touche TEST clignote en vert, ou le bas de la photo sur l'écran LCD risque d'être asombri. Toujours prendre la photo dans la portée du flash indiquée.

Ajustement automatique de l'équilibre des blancs (WB) grâce aux informations de température des couleurs

L'équilibre des blancs est automatiquement ajusté par votre apparéil photo (sauf pour le DSLR-A100) en fonction des informations de température des couleurs lorsque l'unité flash émet le clair.

• Le réglage de l'équilibre des blancs agit lorsque l'unité flash est raccordée à l'apparil photo et que le mode TTL est sélectionné sur l'unité flash.
• Cette fonction n'est pas opérationnelle lors d'une prise de vue avec flash manuel. (page 41)

Utilisation du flash dans chaque mode d'enregistrement de l'ordinateil photo

Si l'appareil photo est reglé sur le mode priorité de l'ouverture (mode A), priorité de la vitesse d'obturation (mode S) ou d'exposition manuelle (mode M), la prise de vue au flash TTL s'accorde au mode sélectionné.

1 Sélectionner le mode A, S ou M sur l'appareil photo.
2 Appuyer sur la touche MODE pour afficher [4].

• Le mode Fill-flash est selectionné.

3 Régler l'ouverture et/ou la vitesse d'obturation selon le mode sélectionné, puis faire la mise au point. Voir le tableau suivant.

Suite à la page suivante

Mode d'enregistrement de l'appareil photo	Réglages
A (Prise de vue en mode flash priorité d'ouverture)	Régler l'ouverture. • Pour diminuer la portée du flash, diminuer l'ouverture (name plus grand). Pour augmenter la portée, augmenter l'ouverture (name plus petit). • La vitesse d'obturation est automatiquement réalisée.
S (Prise de vue en mode flash priorité de vitesse d'obturation)	Régler la vitesse d'obturation.
M (Prise de vue en mode flash exposition manuelle)	Régler l'ouverture et la vitesse d'obturation. • Pour diminuer la portée du flash, diminuer l'ouverture (name plus grand). Pour augmenter la portée, augmenter l'ouverture (name plus petit).

4 Appuyer sur le déclencheur lorsque le flash est charge.

Flash TTL

En mode manuel, l'intensité de l'éclair est fixe, quels que soient le sujet et les réglages de l'appareil. Le flash TTL* mesure la lumière du sujet qui est réfléchie dans l'objectif.

Le flashmètre TTL dispose également d'une fonction de mesure P-TTL, qui ajoute un pré-flash à la mesure TTL, ainsi qu'une fonction de mesure ADI, qui ajoute des données de distance à la mesure P-TTL.

L'unité flash définit toutes les mesures P-TTL et ADI en tant que flash TTL et l'indicateur s'TFiche sur l'écran LCD.

^*TTL = par l'objectif

• Il est possible de combiner la mesure ADI avec un objectif équipé d'un encodeur de distance intégré. Avant d'utiliser la fonction de mesure ADI, vérifier si l'objet est équipé d'un encodeur de distance intégré en consultant les specifications du mode d'emploi fourni avec l'objet.

Prise de vue avec éclairage (éclairage à LED)

L'éclairage à LED qui peut être utilisé comme illuminateur permet de creator des zones de lumière et d'ombre naturelles et d'obtenir des films réalisistes même sous un éclairage faible en interieur.

Utilisation de l'éclairage à LED

1 Appuyez sur la touche LED LIGHT.

L'éclairage à LED s'allume.
L'écran LEVEL s'affiche sur l'écran LCD.

Suite à la page suivante

2 Changez la luminosité avec la touche ou .

Vous pouvez ajuster la luminosité de l'éclairage à LED sur 10 niveaux (1-10).

• Lorsque l'éclairage à LED est allumé, l'indicateur [ ] (Flash activé) sur l'appareil photo disparait. (Le flash ne peut pas se déclencher lorsque l'éclairage à LED est allumé.)

Extinction de l'éclairage à LED

Appuyer une nouvelle fois sur la touche LED LIGHT.

• L'éclairage à LED s'eteint et l'écran d'indicateurs normal réapparait sur l'écran LCD.

• Selon l'appareil photo, l'objet et les réglages effectuels pendant la prise de vue, l'équilibre des blancs peut varier. Dans ce cas, régler l'équilibre des blancs sur l'appareil photo.

• La température de couleur varie légèrement selon les réglages de luminosité et la température de l'éclairage à LED, il est donc préféable de la vérifier avant la prise de vue.

Flash de test

Il est possible de faire un essai avec un flash de test avant de prendre une photo. Vérifier le niveau de luminosité à l'aide du flash de test en cas d'utilisation d'un flashmètre en mode flash manuel (M).

Appuyer sur la touche TEST lorsqu'elle s'allume en orange.

• La touche TEST est activée comme suit, selon l'etat de l'unité flash.
• Orange: flash prét
• Vert : exposition correcte
• Le niveau de luminosité du flash de test dépend de celui qui a été configuré (page 41). L'unité flash se déclenché avec un niveau de luminosité de 1/1 en mode TTL.
• Avant de prendre des photos, il est possible de vérifier les ombres sur le sujet à l'aide de la fonction flash de test (flash de modélisation). L'unité flash dispose de deux modes de flash de modélisation, un mode dans lequel elle se déclenché trois fois et un mode dans lequel elle se déclenché en continu pendant quatre secondes. Pour plus de détails sur le réglage du mode flash de test, voir « C05 Pour changer le mode flash de test » (page 71) dans « Réglages personnalisés »

Couverture de la tête-réflecteur zoom

Auto zoom

Cette unité flash comporte une tête-raflecteur zoom permettant la couverture du flash optimale (couverture de la tete-raflecteur zoom) pour couvir différentes distances facales comprises entre 24~mm et 105~mm lors de la prise de vue (Auto zoom). Sauf volunteered de l'utilisateur, le reglage de couverture s'effectue de façon automatique. L'auto zoom fonctionne lorsque l'indicateur [A ZOOM] est affiché sur 1'écran LCD. Le zoom ne s'affiche pas sur 1'écran LCD lorsque l'indicateur [A ZOOM] est affiché.

Distance focale 24mm Distance focale 105mm

• L'indicateur [WIDE] clignote sur l'écran LCD si un objectif ayant une distance facale inférieure à 24 mm est utilisé en mode Auto zoom. Dans ce cas, utiliser l'adaptateur grand angle intégré (page 32) afin d'eviter un assemblissement de la périhérique de l'image.

Contrôle optimisé du mode Auto zoom pour les dimensions du capteur d'image

Cette unité flash fournit une couverture de flash optimale selon les dimensions du capteur d'image (format APS-C/format 35 mm) de l'ordinateil photo (sauf pour le DSLR-A100).

Zoom manuel

Il est possible de régler manuellement la couverture du flash qu'elle que soit la distance fiscale de l'objectif utilisé (zoom manuel).

Appuyer sur la touche ZOOM pour selectionner la couverture du flash à régler.

• Les positions de couverture du zoom changent dans l'ordre suivant.

$$ \begin{array}{l} 1 0 5 \mathrm {m m} \longrightarrow 7 0 \mathrm {m m} \longrightarrow 5 0 \mathrm {m m} \longrightarrow 3 5 \mathrm {m m} \longrightarrow 2 8 \mathrm {m m} \longrightarrow 2 4 \mathrm {m m} \longrightarrow \mathrm {A Z O O M} \ \longrightarrow 1 0 5 \mathrm {m m} \longrightarrow \dots \end{array} $$

• Lorsque le zoom est reglé manuellement, l'indicateur [M ZOOM] s'affiche au-dessus de la couverture du zoom.
• Si la couverture du flash sélectionnée est inférieure à celle nécessaire à la distance focale utilisée, l'image peut être un assombrissement de sa périphérique.
• La couverture du flash du zoom manuel affichée sur l'écran LCD correspond à l'angle de vue d'une distance fiscale de 35~mm .

Couverture du flash et distance focale

Plus la distance fiscale de l'objet d'un apparéil photo est longue, plus il est possible de photographier un sujet loin sur le plein écran ; mais la zone couverte rétrécit. À l'inverse, avec une distance fiscale plus courte, il est possible de photographier les objets plus proches avec une couverture plus large. La couverture du flash est la zone, exprimée sous la forme d'un angle, que la lumière du flash à une intensité donnée peut couvrir uniformément. La couverture du flash à laquelle il est possible de prendre des clichés est déterminée par la distance fiscale.

Si la couverture du flash est déterminée en fonction de la distance fiscale, elle peut être exprimée en tant que chiffre de la distance fiscale.

Adaptateur grand angle intégré (couverture 15 mm)

L'adaptateur grand angle intégré étend la couverture du flash pour des distances facales de 15mm à moins de 24mm .

Tirer l'adaptateur grand angle, le placer devant le tube à éclairs, puis repousser la feuille de réflexion dans son logement.

• [WIDE] s'affiche sur 1'écran LCD.

• Lorsque l'adaptateur grand angle est repoussé, le pousser complètement vers l'arrière et s'assurer que [WIDE] sur l'écran LCD s'éteint.

• Ne pas tirer l'adaptateur vigoureusement. Cela pourrait l'endommager.

• Lorsque l'on photographie des sujets plans à une distance fiscale d'environ 18 mm, le flux d'éclairage entre le centre et la périhérie presente une légère variation qui peut se traduire par une périhérie de l'image légersement plusASF que le centre.

• En cas d'utilisation d'un objectif grand angle avec une distance facale inférieure à 15 mm, la periphérique de l'image peut s'assombrir.

• La distance fiscale correspond à une distance fiscale de 35mm

• Cette unité flash ne prend pas en charge l'angle de vue d'un objectif F2,8. Fisheve de 16 mm.

• Repousser l'adaptateur grand angle et la feuille de réflexion dans le logement prévu à cet effet dans la tête de l'unité flash lorsque cette dernière est rangée dans l'étui fourni.

Correction du flash

Lorsque le flash est dans un mode flash prenatal en charge la mesure TTL, l'intensité du flash s'ajuste automatiquement. Toutefois, l'intensité du flash ajustée automatiquement peut être corrigeé.

• Modes flash prenant en charge la mesure TTL.

• M o d e T T L

• Mode WL CTRL quand [TTL RATIO: ON] ou [RATIO: OFF] est spécifique

• Valeurs de réglage :

-3,0,-2,5,-2,0~±0,0~+2,0,+2,5,+3,0 (incréments de 0,5)
-3,0,-2,7,-2,3,-2,0~±0,0~+2,0,+2,3,+2,7,+3,0 (incréments de 0,3)

• Vous pouvez changer l'increment du niveau de puissance (0,5 ou 0,3) dans les réglages personnalisés.

Pour la façon d'effectuer le réglage, voir « Réglages personnalisés » (page 67) et « C09 Pour changer l'intervalle de niveau de puissance » (page 72).

• Ne fonctionne pas avec un apparéil photo pourvu d'une griffe porte-accessoire à verrouillage automatique.

Vérifier sur Internet les modèles d'appareil photo compatibles. (Meme avec un apparéil photo non compatible, la correction du flash est indiquée lorsque la communication avec l' apparéil photo est désactivée.) Et dans ce cas, si la communication avec l' apparéil photo est réactivée, l'indicateur de correction de flash disparait et la correction n'est pas effectué.)

• Lorsque le flash est utilisé avec un cable pour flash détaché, le niveau de puissance est corrigé mais la valeur de la correction sur le flash ne se réprecute pas dans les données Exif de l'appareil photo.

• Si la mesure est corrigée sur le flash et l'apparil photo, le flash se déclenché en fonction de la somme des deux valeurs. Toutefois, l'écran LCD du flash indique la valeur de la correction effectué sur le flash.

Flash réfléchi

L'utilisation de l'unité flash avec un mur directement derrière le sujeit fait apparaitre des ombres importantes sur le mur. En dirigeant l'unité flash vers le plafond, le refléchissement de la lumière permet d'éclairer le sujeit, ce qui réduit l'intensité des ombres et produit une luminosité plus douce sur l'image.

Flash réfléchi Flash normal

Suite à la page suivante

Faire tournier l'unité flash vers le haut ou latéralement tout en maintainant fermement l'appareil photo.

• Lorsque l'on fait tourner le flash vers le haut, la portée du flash ne s'affiche pas sur l'écran LCD. La synchro haute vitesse (page 45) est également désactivée.
• Lorsque l'on fait tourner le flash vers le haut, l'indicateur d'orientation ne s'affiche pas.
• Utiliser un mur ou un plafond blanc pour reflérer le flash. Une surface colorée peut colorer la lumière. Des vitres ou des hauts plafonds sont déconseillés.

Réglage de la réflexion

L'utilisation simultanée de la lumière directe et reflechie de l'unité flash produit un résultat incorrect. Régler au moins la réfllexion tout en effectuant un flash de test sous les conditions d'éclairage actuel.

Examples de conditions de prise de vue :

• Distance de l'appareil photo à la surface-flash
• Portée du flash
• Distance focale de l'objet

Correct

Incorrect

Lorsque le flash est réfléchi par le haut

Déterminer l'angle de réflexion à l'aide du tableau suivant.

Distance focale de l'objectif Angle	de réflexion
70 mm et plus 30°, 45°
28 mm - 70 mm 60°
28 mm et moins 75°, 90°

Utilisation de la feuille de réflexion

La feuille de réflexion permet de rehauser la luminosité dans les yeux du sujet afin de prendre le regard plus vivant.

• La feuille de réflexion est tirée en même temps que l'adaptateur grand angle.

Repousser l'adaptateur grand angle dans son logement.

Suite à la page suivante

• Lors de l'utilisation de la feuille de réflexion, régler l'angle d'orientation verticale sur 90^ .

Rebond à changement rapide de position

Lors d'une prise de vue en orientation portrait, il est possible de régler le flash réfléchi de la même manière que lors d'une prise de vue en orientation paysage et d'utiliser le panneau de commande dans la bonne orientation.

Orientation latérale à 90^

Lorsque l'angle d'orientation est régle sur 90^ latéralément et sur 0^ verticalément lors d'une prise de vue en orientation portrait, le haut et le bas de la photo risquent d'être assimbris. Dans ce cas, utiliser l'adaptateur grand angle intégré ou régler l'angle d'orientation sur 0^ latéralément

• clignote sur 1'ecran LCD.
• Lorsque la couverture de la tête-reflecteur zoom est régée sur [A ZOOM] lors de l'utilisation d'une orientation latérale à 90^ , la couverture est régée automatiquement sur le grand angle. Dans ce cas, la portée du flash est plus courte que celle de l'orientation latérale de 0^ .

Photographie rapprochée (réflexion vers le bas)

Lorsque l'on photographie des sujets situés entre 0,7m et 1,0m de l'appareil photo, il est recommendé d'incliner légèrement le flash vers le bas pour garantir un éclairage ajustat.

Faire tournier le flash vers le bas tout en maintainant fermement l'appareil photo.

L'angle de rotation est de 8^
- siffiche sur 1'ecran LCD.
- Lorsque l'on photographie un sujet situé à moins de 0,7m , le flash ne peut pas couvrir entièrement le sujet et le bas de l'image est assombri. Utiliser un flash détached, un flash macro à deux têtes ou un flash annulaire.
- La réflexion vers le bas ne peut être utilisée que si l'angle d'orientation est régé sur 0^ ou 90^ lateralement.
- Les objectifs ayant une longueur locale importante peuvent:gérer 1'éclair du flash

Flash manuel (M)

Le mode d'exposition automatique du flash avec mesure TTL ajuste l'intensité de l'éclair afin d'obtenir une exposition ideale pour le sujet. En mode manuel, l'intensité de l'éclair est fixe, quels que soient le sujet et les réglages de l'appareil.

• Le mode flash manuel n'est pas influencé par le pouvoir de réflexion du sujet, il peut être utilisé pour exposer des sujets représentant un pouvoir de réflexion très fort ou très faible.
• Le mode flash manuel ne peut être utilisé que lorsque l'apparil est en mode M (manuel). Dans les autres modes, la mesure TTL est automatiquement sélectionnée.
• Il est possible de changer les réglages personnalisés de cette unité afin de permettre la photographie au flash manuel dans d'autres modes que le mode M de votre apparéil photo. (page 67)

Flashmètre TTL Flashmètre manuel

Suite à la page suivante

1 Appuyer sur la touche TTL/M pour afficher l'indicateur MANUAL sur l'écran LCD.

• Les modes défilent dans l'ordre suivant.

2 Appuyer sur la touche ou pour selectionner le niveau de puissance a regler.

• Le niveau de puissance peut être régle parmi les options suivantes.

1/1 (maximum) 1/2 1/4 1/8 1/16 1/32 1/64 1/128 (minimum)

• L'indication du niveau de puissance peut être différent selon que l'on augmente ou diminue le niveau de puissance, bien qu'il soit identique.

Touche

$$ \begin{array}{l} 1 / 1 \longrightarrow 1 / 1 (- 0, 3) \longrightarrow 1 / 1 (- 0, 7) \longrightarrow 1 / 2 \longrightarrow 1 / 2 (- 0, 3) \dots 1 / 6 4 (- 0, 3) \ \rightarrow 1 / 6 4 (- 0, 7) \rightarrow 1 / 1 2 8 \ \end{array} $$

Touche

$$ \begin{array}{l} 1 / 1 \leftarrow 1 / 2 (+ 0, 7) \leftarrow 1 / 2 (+ 0, 3) \leftarrow 1 / 2 \leftarrow 1 / 4 (+ 0, 7) \dots 1 / 1 2 8 (+ 0, 7) \ \leftarrow 1 / 1 2 8 (+ 0, 3) \leftarrow 1 / 1 2 8 \ \end{array} $$

• La puissance peut être régée sur 22 niveaux différents en changeant l'intervalle de niveau de puissance. Voir « C09 Pour changer l'intervalle de niveau de puissance » à la page 72 pour plus de détails.

• Lorsque le déclencheur est enforcé à mi-course, la distance à laquelle la bonne exposition est obtenu s'affiche sur l'écran LCD. Régler l'ouverture de sorte que la distance indiquée corresponde à la distance de prise de vue.

Une exposition correcte sera obtenue a moins de 1,0m

Si la portée du flash est inférieure à 1,0m , la partie inférieure de la photo sur l'écran LCD de l'appareil photo peut s'assombrir. Changer la portée du flash pour régler l'ouverture et la sensibilité ISO.

Une exposition correcte sera obtenue a plus de 28m

• En cas de prise de vue avec le flash manuel avec un niveau de puissance régle sur 1/1 , le flash s'enclenchera à pleine puissance. La gamme du niveau de puissance (par ex. 1/1 1/2 ) correspond à la gamme d'ouverture (par ex. F4 5,6).

• L'indication du contrôle de portée du flash de la touche TEST (clignote en vert) ne fonctionne pas lorsqu'une photo est prise en mode flash manuel.

Synchro haute vitesse (HSS)

Synchro haute vitesse Flash normal

La synchro haute vitesse permet de s'affranchir des restrictions habituelles de la synchro classique et d'acceder à l'ensemble de la gamme de vesses d'obturation de l'appareil lors de l'utilisation du flash. La gamme d'ouvertures compatibles augmente, ce qui permet des prises de vue avec une large ouverture de diaphragme : la mise au point sur l'arrière plan est floue, mettant ainsi en valeur le sujet du premier plan. Mème lors d'une prise de vue à une ouverture de diaphragme géométrique élevée en mode A ou M, lorsque l'arrière-plan est très lumineux et que la prise est normalément surexposée, il est possible de régler l'exposition en utilisant le déclencheur haute vitesse.

Pour plus de détails sur la désactivation du réglage HSS, voir « Réglages personalisés » (page 67).

Vitesse de synchro du flash

Les photographies réalisées avec le flash sont généralement associées à une vitesse d'obturation maximale appelée vitesse de synchro du flash. Cette restriction ne s'aupplique pas aux apparciels photo conçus pour la photographie de synchro haute vitesse (HSS), car ils permettent de photographier au flash à la vitesse d'obturation maximale de l'appareil.

Mode éclairs multiples (MULTI)

Le flash est déclenché plusieurs fois pendant l'ouverture de l'obturateur (mode éclairs multiples). Le mode éclairs multiples permet de capturer le mouvement du sujet dans une photo pour l'analyser ultérieurement.

• L'appareil photo doit être régle sur le mode M pour pouvoir utiliser le mode éclairs multiples. Il est possible que l'exposition correcte ne soit pas obtenu dans les modes autres que le mode M.

• Les réglages personnalisés de cette unité permettent les prises de vue à éclairs multiples dans d'autres modes que le mode M de votre apparéil photo. (page 67)

1 Appuyer sur la touche TTL/M pour afficher l'indicateur MULTI sur I'écran LCD.

2 Appuyer sur la touche Fn pour faire clignoter [Hz], puis appuyer sur la touche or pour selectionner la fréquence des éclairs.

• Les chiffres indiquent le nombre d'éclairs par seconde.
• La fréquence des éclairs peut être sélectionné parmi les options suivantes. 100, 90, 80, 70, 60, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1
• Maintenir la touche ou enforcée pour faire défiler les valeurs.

3 Appuyer sur la touche Fn pour faire clignoter [TIMES], puis appuyer sur la touche or pour selectionner le nombre d'éclairs.

Le nombre d'éclairs peut être sélectionné parmi les options suivantes. --, 100, 90, 80, 70, 60, 50, 45, 40, 35, 30, 25, 20, 15, 10, 9, 8, 7, 6, 5, 4, 3, 2
- Maintenir la touche ou enforcée pour faire défiler les valeurs.
- Lorsque l'option « -- » est seLECTIONnée, les éclairs continuent de se déclencher à la fréquence définie tant que l'obturator est ouvert.

Suite à la page suivante

4 Appuyer sur la touche Fn pour faire clignoter l'indicateur de niveau de puissance, puis appuyer sur la touche or pour selectionner le niveau de puissance.

• Le niveau de puissance peut être régle parmi les options suivantes. 1/8 1/16 1/32 1/64 1/128
  L'intervalle des niveaux de puissance peut etre changé de maniere a pouvoir obtenir 13 niveaux de puissance differents. Voir « C09 Pour changer l'intervalle de niveau de puissance » à la page pour plus de détails.

5 Appuyer sur la touche Fn pourmettre fin au réglage.

6 Régler la vitesse d'obturation et l'ouverture.

• La vitesse d'obturation doit au moins être égale au nombre d'éclairs (TIME) divisé par la fréquence des éclairs (Hz).

Par exemple, si le nombre d'éclairs est 10 et la fréquence des éclairs est 5, régler la vitesse d'obturation de l'appareil photo sur au moins 2 secondes.

7 Lorsque l'unité flash est complètement chargée, appuyer sur le déclencheur pour prendre une photo.

• La distance à laquelle la bonne exposition est obtenue avec un seul éclair s'affiche sur l'écran LCD.
• Pour éviter les tremblements, il est recommendé d'utiliser un trédied lors d'une prise de vue en mode éclairs multiples.
• Le flash de test se déclenchera selon les fréquence/nombre/niveau sélectionnés tant que la touche TEST sera enforcée si [TEST1] est sélectionné dans les réglages personnalisés. Lorsque [TEST3] ou [TESTM] est scéléctionné, le flash se déclenché trois fois ou en continu pendant quatre secondes.

Nombre maximum déclairs en continu

Le nombre maximum d'éclairs en continu lors d'une prise de vue en mode éclairs multiples est limité par la charge des piles. Les valeurs suivantes sont fournies à titre de referencia.

Avec des piles alcalines

Niveau de puissance	Fréquence des éclairs (Hz)
	1	0	0	9	0	8	0	7	0	6	0	5	0	4	0	3	0	2	0
1/8	5	5	5	5	5	5	5	5	6	6	6	6	7	7	8	9	1	0*100*
1/16	8	8	9	9	9	9	1	0	1	0	1	0	1	5	1	5	2*100*100*
1/32	15	15	15	17	17	18	18	20	40	50	65	80	100			100*100*100*100*100*
1/64	30	30	32	32	35	37	40	45	75	100			100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100
1/128	60	60	65	65	70	100			*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*100*101

100^ signifie plus de 100.

Avec des piles alcalines nickel-métal hydrure (avec 2100 mAh)

Niveau de puissance	Fréquence des éclairs (Hz)
	1	0	0	9	0	8	0	7	0	6	0	5	0	4	0	3	0	2	0
1/8	5	5	5	5	5	5	5	6	6	7	7	8	8	1	0	1	0*	100*	100*
1/16	8	8	9	9	9	9	1	0	1	0	1	0	1	5	2*	100*	100*	100*	100*
1/32	17	17	18	18	19	20	20	40	80	100		*	100*	100*	100*	100*	100*	100*	100*
1/64	32	33	35	36	40	45	55	95	100		*	100*	100*	100*	100*	100*	100*	100*	100*
1/128	63	65	70	100		*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*	100*

100^* signifie plus de 100.

• Le nombre maximum d'éclairs varie en fonction du type des piles et de leur état.

Mode flash sans cordon (WL)

Cette unité flash permet les prises de vue suivantes en mode flash sans cordon.

[A] Prise de vue en mode flash sans cordon (HVL-F43M : Flash détached)

Le flash intégré de l'appareil photo sert de contrôleur (le flash émet un éclair de contrôle) et l'HVL-F43M est le flash détaché (le flash éloigné de l'appareil photo).

[B] Prise de vue en mode flash sans cordon (HVL-F43M : contrôleur) L'HVL-F43M est le contrôleur et l'autre flash est le flash détaché.

[C] Prise de vue en mode flash sans cordon à éclairs multiples avec contrôle du rapport d'éclairage

Lorsque l'HVL-F43M est utilisé comme contrôleur, un apparéil photo pouvant contrôle le rapport d'éclairage peut contrôle le rapport d'éclairage en regroupant plusieurs flash détachés.

Flash normal Flash sans cordon [A], [B]

Flash sans cordon [C] (Mode de contrôle du rapport d'éclairage)

Suite à la page suivante

Portée du flash sans cordon

Le mode flash sans cordon fonctionne grâce à un signal lumineux émis par le flash qui déclenché l'unité flash détachée de l'appareil. Lors de la mise en place de l'appareil photo, du flash et du sujet, suivre les indications suivantes.

• Effectuer les prises de vue de préférence en interieur, et avec une lumière ambiente faible.
• Placer le flash détaché comme indiqué dans la zone grisée du schéma suivant.

Distance appeareil photo-HVL-F43M-sujet

	Distance appeareil photo-sujet (Tableau 1)	Distance HVL-F43M - sujet (Tableau 2)
		Autres que les vitesses HSS	HSS
Vitesse d'obturation	Toutes les vitesses d'obturation	ou inférieures 1/2	50 s 1/500 s 1	1000 s 1/2000 s
Ouverture
2,8	1,4 - 5 1 - 5 1 -	3 1 - 2,1 1 - 1,5 1 - 1,1
4	1 - 5 1 - 5 1 -	2,1 1 - 1,5 1 - 1,1-
5,6	1 - 5 1 - 5 1 -	1,5 1 - 1,1-

Unités : Mètres

• Les distances individues dans le tableau ci-dessus supposent l'utilisation d'une sensibilité ISO 100. En cas d'utilisation d'une sensibilité ISO 400, ces distances doivent être multipliées par deux (dans les limites de 5m ).
• La portée du flash ne s'affiche pas sur l'écran LCD en mode flash sans cordon.

Ouverture et fermeture du mini-support fourni

• Le mini-support est pliable et doit être ouvert lorsqu'il est utilisé.

Fixation et démontage du mini-support

• Utiliser le mini-support fourni lorsque l'unité flash est détachée de l'appareil. Fixation Démontage

• Voir page 14 pour le fonctionnement du bouton de libération et du levier de blocage.
• Il est possible de fixer l'unité flash sur un trépied par la douille de trépied sous le mini-support. Utiliser le trépied avec une vis de moins de 5,5mm . Un trépied avec une vis de plus de 5,5mm ne pouvant pas soutenir fermement le mini-support, ce dernier risque d'être endommagé.

Suite à la page suivante

• Lorsque les deux parties du mini-support se détachent, enclencher l'axe dans l'autre partie.

[A] Prise de vue en mode flash sans cordon avec l'HVL-F43M comme flash détaché

Utiliser une seule unité flash détachée, en utilisant la lumière du flash intégré comme signal.

Flash intégré

HVL-F43M

Fixer l'unité flash à l'appareil puis lesmettre tous deux sous tension.
2 Régler l'appareil sur le mode flash sans cordon.

• La méthode de réglage diffère en fonction de l'appareil utilisé. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.
• Lorsque l'appareil est régle sur le mode flash sans cordon, l'unité flash est également réglée automatiquement sur ce mode et WL s'affiche sur l'écran LCD.

Les informations de canal de l'unité flash sont transmises à l'appareil.

• Il est possible de changer le niveau de luminosité, même en mode flash sans cordon. Pour de plus amples détails, voir page 72.

3 Retirer l'unité flash de l'appareil et soulever le flash intégré.

• S'assurer que l'affichage du mode à distance sans cordon sur 1'écran LCD de l'unité flash indique [RMT] ou [RMT2].

4 Mettre en place l'appareil et l'unité flash.

• L'appareil et l'unité flash doivent être installés dans un lieu où la luminosité est faible, à l'intérieur par exemple.
  Voir page 52 pour plus de détails.

Suite à la page suivante

5 S'assurer que le flash intégré et l'unité flash sont entièrement charges.

• L'indication de charge pleine du flash intégré varie selon l'appareil photo. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.

• Lorsque l'unité flash est entièrement chargée en mode flash sans cordon, l'illuminateur AF clignote à l'avant et la touche TEST s'allume en orange.

6 Utiliser un flash de test pour vérifier le flash.

• Lors d'une prise de vue en mode flash sans cordon, la méthode de réalisation d'un flash de test diffère en fonction de l'appareil photo utilisé. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.

• Si le flash de test ne fonctionne pas, changer l'emplacement de l'appareil, de l'unité flash et du sujet, ou orienter le récepteur de signaux sans cordon vers l'appareil photo.

7 Vérifier de nouveau que le flash intégré et l'unité flash sont entièrement charges, puis appuyer sur le déclencheur pour prendre une photo.

Réglage du mode flash sans cordon sur l'unité flash uniquement

Une fois la configuration flash sans cordon réalisée à l'objet [A], si la même combinaison apparil-unité flash est utilisé sans changer de canal sans cordon, il est possible de régler séparément l'objet flash et l'apparil sur le mode flash sans cordon.

Réglage de l'appareil photo : Régler l'appareil sur le mode flash sans cordon.

Pour plus d'informations, se reporter au mode d'emploi fourni avec l'appareil photo.

Réglage de l'unité flash :

1 Appuyer sur la touche TTL/M pour afficher OUTL MANUAL.
- Lorsque est saclément, l'unité flash se déclenché avec le niveau de puissance régle.
2 Appuyer plusieurs fois de suite sur la touche MODE pour afficher [WL], puis appuyer sur la touche Fn.
3 Appuyer sur la touche ou pour faire clignoter [RMT] ou [RMT2], puis appuyer sur la touche Fn.

• S'assurer que le canal sans cordon du flash détaché est régle sur le même canal que le contrôleur. Pour plus de détails sur le réglage du canal sans cordon, voir « Régages personnalisés » (page 67).

[B] Prise de vue en mode flash sans cordon avec l'HVL-F43M comme contrôleur

Lorsqu'un DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V, SLT-A77V, SLT-A65V, SLT-A57, SLT-A37, NEX-7, NEX-6, DSC-RX1 ou DSC-RX1R est utilisé, des prises de vue au flash sans fil sont possibles si plus de 2 flashes sont utilisés, un comme commande et l'autre comme flash détaché. Utilisez le HVL-F43M comme commande.

HVL-F43M

Flash détaché

Si le HVL-F56AM ou le HVL-F36AM est utilisé comme flash détached lorsqu'un DSLR-A900, DSLR-A850, SLT-A99V, SLT-A77V, SLT-A65V, SLT-A57, SLT-A37, NEX-7, NEX-6, DSC-RX1 ou DSC-RX1R est utilisé, réglez le mode de commande sans fils du HVL-F43M sur [CTRL2] ([CTRL] sur l'écran LCD). Pour plus de détails sur le réglage, voir « Réglages personnalisés » (C03) à la page 70.

1 Régler l'appareil, le flash contrôleur et le flash détaché sur le mode flash sans cordon.

Réglage de l'appareil photo :

Régler l'appareil sur le mode flash sans cordon.

Pour plus d'informations, se reporter au mode d'emploi fourni avec l'appareil photo.

Réglage du contrôleur :

1 Appuyer plusieurs fois de suite sur la touche MODE pour afficher [WL], puis appuyer sur la touche Fn.
2 Appuyer sur la touche ou pour faire clignoter [CTRL], puis appuyer sur la touche Fn.

• [CTRL+] ou [CTRL] s'affiche.

Réglage du flash détaché :

Activer le mode flash sans cordon pendant que l'unité flash est fixée à l'appareil, puis la détacher de l'appareil. Pour plus d'informations, se reporter au mode d'emploi fourni avec l'unité flash externe. Lorsque l'unité flash HVL-F43M est utilisée comme flash détaché, voir page 57 et régler le mode à distance sur [RMT].

2 Fixer le contrôleur à l'appareil photo etmettre sous tension I'appareil,le contrôleur et le flash detaché.

3 Mettre en place l'appareil, le contrôleur et le flash détaché.

Voir page 52 pour plus de détails.

4 S'assurer que le contrôleur et l'unité flash sont entièrement charges.

• Lorsque l'unité flash est entièrement chargée en mode flash sans cordon, l'illuminateur AF clignote à l'avant et la touche TEST s'allume en orange.

5 Utiliser un flash de test pour vérifier le flash.

• La méthode de réalisation d'un flash de test diffère en fonction de l'appareil utilisé. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.
• Si le flash de test ne fonctionne pas, changer l'emplacement de l'appareil, de l'unité flash et du sujet, ou orienter le récepteur de signaux sans cordon vers l'appareil photo. S'assurer également que le canal sans cordon du flash détaché est régle sur le même canal que le contrôleur.

6 Vérifier de nouveau que le contrôleur et l'unité flash sont entièrement charges, puis appuyer sur le déclencheur pour prendre une photo.

• Mème si RATIO est régle sur [OFF], le contrôleur se déclenché pour transmettre un signal.

[C]Prise de vue en mode flash sans cordon à éclairs multiples avec contrôle du rapport déclairage

Lorsqu'un DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V, SLT-A77V, SLT-A65V, SLT-A57, SLT-A37, NEX-7, NEX-6, DSC-RX1 ou DSC-RX1R est utilisé, des prises de vue au flash sans fil sont possibles tout en contrôle l'éclairage entre un maximum de 3 groupes compensant la commande et deux groupes de flashes détachés.

Contrôleur : HVL-F43M (cette unité)

Flash détaches : HVL-F58AM, HVL-F60M, HVL-F43AM, HVL-F43M, HVL-F42AM

Ces unités flash peuvent être disposées en 2 groupes (RMT et RMT2).

• Toutes les associations de HVL-F58AM, HVL-F60M, HVL-F43AM, HVL-F43M et HVL-F42AM peuvent être utilisées dans le groupe [RMT]. Un HVL-F58AM, HVL-F60M, HVL-F43AM ou HVL-F43M régle sur [CTRL1] (CTRL+ sur l'écran LCD) peut être utilisé dans le groupe [RMT2].
• Le HVL-F42AM utilisé comme flash détached est identifié comme groupe [RMT]. Lorsque le HVL-F42AM est utilisé comme flash détached pour la prise de vue au flash sans fil avec 3 groupes, utilisez un HVL-F58AM, HVL-F60M, HVL-F43AM ou HVL-F43M comme second flash détached en le réglect sur [RMT2].
• Lorsqu'un DSLR-A900, DSLR-A850, SLT-A99V, SLT-A77V, SLT-A65V, SLT-A57, SLT-A37, NEX-7, NEX-6, DSC-RX1 ou DSC-RX1R est utilisé, vous pouvez utiliser un HVL-F56AM et/ou HVL-F36AM comme flashes détaches. Réglez le mode de commande sans fils du HVL-F43M sur [CTRL2] ([CTRL] sur l'écran LCD). Dans ce mode, le HVL-F56AM et/ou HVL-F36AM sont dans le groupe [RMT] et l'éclairage de 2 groupes peut être contrôle avec un HVL-F58AM, HVL-F60M, HVL-F43AM ou HVL-F43M comme commande. Pour plus de détails sur le réglage du mode contrôleur, voir [C03] dans « Réglages personnalisés » (page 70).
• Le rapport du niveau de puissance complet est affché en utilisant l'affichage de la portée du flash/de la fréquence du mode éclairs

Suite à la page suivante

multiples/du rapport de flash sur l'écran LCD pour une prise de vue en mode flash sans cordon avec le contrôle du rapport d'éclairage. par ex.)

Si [4:2:1] est affché, le flash de chaque groupe se déclenché avec le niveau de puissance de 4/7, 2/7 et 1/7 du rapport complet.

1 Régler l'appareil, le flash contrôleur et le flash détaché sur le mode flash sans cordon.

Réglage de l'appareil photo :
Régler l'appareil sur le mode flash sans cordon.

Pour plus d'informations, se reporter au mode d'emploi fourni avec l'appareil photo.

Réglage du contrôleur :

1 Appuyer plusieurs fois de suite sur la touche MODE pour afficher [WL], puis appuyer sur la touche Fn.
2 Appuyer sur la touche ou pour faire clignoter [CTRL] et [RATIO], puis appuyer sur la touche Fn.
3 Appuyer sur la touche ou pour selectionner le rapport d'éclairage.

Le rapport d'éclairage peut être régé sur l'une des valeurs ci-dessous. 1, 2, 4, 8, 16, --*

• L'unité flash ne peut pas se déclencher lorsque le rapport d'éclairage est régèle sur [---].

4 Appuyer sur la touche ou pour selectionner le rapport d'éclairage du contrôleur et des unités flash détachées (RMT, RMT2), puis appuyer sur la touche Fn.

• Régler le rapport du niveau de puissance sur [--] sur l'unité flash lorsqu'un flash détaché (RMT/RMT2) ne doit pas être déclenché lors

de l'utilisation de l'unité flash avec le contrôleur après le réglage de l'unité flash sur [CTRL1].

5 Appuyer sur la touche TTL/M pour afficher

TTL

• Lorsque est Anzahlonné, le mode flash manuel est utilisé avec le contrôle du rapport d'éclairage.

Réglage du flash détaché :

Activer le mode flash sans cordon pendant que l'unité flash est fixée à l'appareil, puis la détacher de l'appareil. Pour plus d'informations, se reporter au mode d'emploi fourni avec l'unité flash externe. Lorsque l'unité flash HVL-F43M est utilisée comme flash détaché, voir page 57.

2 Fixer le contrôleur à l'appareil photo etMETRE sous tension I'appareil, le contrôleur et le flash detaché.
3 Mettre en place l'appareil, le contrôleur et le flash détaché.

Voir page 52 pour plus de détails.

4 S'assurer que le contrôleur et l'unité flash sont entièrement charges.

• Lorsque l'unité flash est entièrement chargée en mode flash sans cordon, l'illuminateur AF clignote à l'avant et la touche TEST s'allume en orange.

5 Utiliser un flash de test pour vérifier le flash.

• La méthode de réalisation d'un flash de test diffère en fonction de l'appareil utilisé. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.
• Si le flash de test ne fonctionne pas, changer l'emplacement de l'appareil, de l'unité flash et du sujet, ou orienter le récepteur de signaux sans cordon vers l'appareil photo. S'assurer également que le canal sans cordon du flash détaché est régle sur le même canal que le contrôleur.

6 Vérifier de nouveau que le contrôleur et l'unité flash sont entièrement charges, puis appuyer sur le déclencheur pour prendre une photo.

Remarques concernant le mode flash sans cordon

• L'utilisation d'un flashmètre ou d'un thermocolorimètre est impossible en mode flash sans cordon car le pré-flash est désactivé.
• Le mode flash de test pour le mode flash sans cordon est celui actuellément sélectionné. Un seul éclair se déclenché avec [TEST1], trois avec [TEST3]. Les éclairs se déclenchent en continu pendant quatre secondes avec [TESTM]. Pour plus de détails sur le flash de test, voir « Réglages personnalisés » (page 67).
• Avec le HVL-F43M, la position du zoom est automatiquement régée sur 24mm . Une autre position de zoom est déconseillée.
• En mode flash sans cordon, la mesure ADI est désactivée et le flashmètre P-TTL est automatiquement utilisé (page 26).
• Le mode éclairs multiples ne peut pas être utilisé.
• Si un autre flash sans cordon est utilisé à proximité, il est possible de changer le canal dans les réglages personnalisés afin d'eviter d'eventuelles interférences (page 67).
• Lors d'une prise de vue avec flash sans cordon, l'unité flash peut parfois s'éteindre en raison de l'électricité statique ambiente ou de parasites electromagnétiques.
  Si le flash n'est pas utilisé, sélectionner [ à l'aide de la touche MODE.
• L'unité flash peut parfois fournir une luminescence incorrecte parce que le signal lumineux n'atteint pas le sujet, etc., due à la position d'installation du flash sans cordon. Dans ce cas, une luminescence incorrecte peut être évitée en changeant la position d'installation du flash sans cordon, ou en changeant le réglage du canal sans cordon dans les réglages personnalisés (page 67).
• Il est possible d'utiliser plusieurs unités flash détaches à la fois.
• Le flash détaché se déclenché avec le niveau de puissance régle dans chaque flash lorsqu'il est en mode MANUAL.

Illuminateur AF

En faible lumière ambiente ou si le sujet presente un faible contraste, une pression à mi-course sur le déclencheur allume le témoin rouge placé en façon de l'unité flash. L'illuminateur AF permet à l'autofocus de fonctionner.

• L'illuminateur AF fonctionne même lorsque l'indicateur [ ] est affché sur l'écran LCD.
• L'illuminateur AF de l'appareil photo est désactivé lorsque celui du flash est en service.
• L'illuminateur AF ne fonctionne pas en mode AF continu (lorsqu'un sujet en déplacement est filmé en continu).
• L'illuminateur AF ne peut pas fonctionner si l'objet utilise a une distance focale supérieure à 300 mm. Il ne fonctionne pas non plus lorsque l'unité flash est détachée de l'appareil.

Réinitialisation aux régles par défaut

Appuyer simultanément sur les touches MODE et TTL/M pendant plus de trois secondes.

La plupart des fonctions du flash sont réinitialisées à leurs réglages par défaut.

Élément Réglages par défaut Page
Flash activé/désactivé Activé ( ou Auto) 19	3 5
Correction du flash 0.0 33
Couverture du flash (zoom) Auto zoom (105 mm) 30
Mode flash (TTL/M/MULTI) TTL 41, 46
Mode flash sans cordon (WL) RMT 51
Rapport d'éclairage 1:1:1 61
Niveau de puissance en mode TTL/M (LEVEL) 1/1 41, 46
Niveau de puissance en mode éclairs multiples (LEVEL)	1/32 46
Fréquence en mode éclairs multiples (Hz)	5
Nombre d'éclairs en mode éclairs multiples (TIMES)	10
Niveau de puissance de l'éclairage à LED (LEVEL)	1 (minimum)

Réglages personnalisés (page 67) n'est pas réinitialisé.

Réglages personnalisés

Les différences réglages du flash peuvent être modifiés si nécessaire.

Les 9 éléments suivants peuvent être modifiés. (*Les réglages par défaut sont soulignés.)

C01 Reglage HSS (active/désactivé)
C02 Reglage du canal sans cordon (canaux 1 à 4)
C03 Reglage du mode contrôleurs sans cordon (1/2)
- C04 Mode de prise de vue dans lequel le mode flash manuel ou le mode éclairs multiples peut être utilisé (Mode M seulement/tous les modes)
C05 Reglage du flash de test (une fois/3 fois/4 secondes)
C06 Temporisation avant le passage en mode d'économie d'énergie (30 secondes/3 minutes/30 minutes/pas de mode d'économie d'énergie)
C07 Temporisation avant le passage en mode d'économie d'énergie en mode flash sans cordon (60 minutes/pas de mode d'économie d'énergie)
C08 Unités de la portée du flash (mètres/pieds)
C09 Changement de l'intervalle de niveau de puissance (0,3 / 0,5)

Réalisation des réglages personnalisés

Procedure comme indiqué ci-dessous pour personnelier les réglages personalisés.

1 Appuyer sur la touche Fn pendant plus de trois secondes avec l'interrupteur d'alimentation régle sur ON.

• Le premier élément (C01 Réglage HSS) s'affiche.

Suite à la page suivante

C

Modification des réglages personnalisés

C01 Pour régler la synchro haute vitesse

Activé Désactivé

• Cette unité flash est régée pour une synchro haute vitesse automatique quand la vitesse d'obturation est plus rapide que celle de la synchro du flash. La vitesse de synchro du flash peut être différente selon l'appareil photo. Pour plus de détails sur la vitesse de synchro du flash, voir le mode d'emploi de l'appareil photo.
• Il est conseilé de prendre des photos dans des lieux lumineux.
• Il est impossible d'utiliser la synchro haute vitesse avec le flash réfléchi.
• L'utilisation d'un flashmètre ou d'un thermocolorimètre avec la synchro haute vitesse est deconseillée car cette dernière perturbe l'exposition et la couleur.
• La portée du flash devient plus faible que celle d'une prise de vue avec le flash normal lorsque la synchro haute vitesse est utilisé. S'assurer que le sujet est dans la portée du flash.
• La synchro haute vitesse peut également être utilisé lors d'une prise de vue en mode flash sans cordon.
• Si [OFF] est sélectionné, la synchro haute vitesse est désactivée. Quand c'est le cas, il est impossible que la vitesse d'obturation soit plus rapide que celle de la synchro.

C02 Pour changer le réglage de canal du mode flash sans cordon

canal-1 canal-2 canal-3 canal-4

Fixer l'unité flash à l'appareil et appuyer sur le déclencheur jusqu'à mi-course une fois le changement de canal effectué.

Suite à la page sulvante

C03 Pour selectionner le mode de contrôle sans cordon

contrôle 1 contrôle 2

Lorsque l'HVL-F43M sert de contrôleur pour la prise de vue en mode flash sans cordon, selectionner [CTRL1] ou [CTRL2] selon les modèles de flash détachés. Selon les modèles de flash détachés, l'écran LCD affiche ce qui suit.

Mode [CTRL1] : [CTRL+] Lorsqu'un HVL-F58AM, HVL-F60M, HVL-F43AM, HVL-F43M ou HVL-F42AM seulement est utilisé comme flash détaché, sélectionnez ce mode.
Mode [CTRL2] : [CTRL] Lorsque l'HVL-F56AM ou l'HVL-F36AM sert aussi de flash détaché, sélectionner ce mode.

C04 Pour changer le mode de prise de vue pouvant utiliser le mode flash manuel (M) et le mode éclairs multiples

Mode Msubsection

Tous les modes

• Lorsque [PASM] est sélectionné, il est possible de prendre des photos en mode flash manuel et en mode éclairs multiples dans tous les modes de prise de vue de l'appareil. Il est possible que l'exposition correcte ne soit pas obtenu dans les modes autres que le mode M. Il est donc conseillé d'utiliser le mode M de l'appareil.
• Lorsque [PASM] est selectionné, cette unité reste en mode flash manuel même si le mode d'enregistrement de l'ordinateil a été réglé sur A (mode automatique).

C05 Pour changer le mode flash de test

une fois 3 fois 4 secondes

[TEST1]: un éclair au niveau de puissance définie.

[TEST3]: trois éclairs à une fréquence spécifique.

[TESTM]: éclairs en continu pendant quatre secondes à une fréquence spécifique.

C06 Pour changer la temporisation avant le passage en mode d'économie d'énergie

30 seconds 3 minutes 30 minutes Pas de mode

d'économie d'énergie

[PS 0.5]: passage en mode d'économie d'énergie après 30 secondes.

[PS 3]: passage en mode d'économie d'énergie après 3 minutes.

[PS 30]: passage en mode d'économie d'énergie après 30 minutes.

[PS --]: désactivation du mode d'économie d'énergie.

C07 Pour changer la temporisation avant le passage en mode d'économie d'énergie en mode flash sans cordon

60 minutes Pas de mode d'économie d'énergie

[PS 60]: passage en mode d'économie d'énergie après 60 minutes.

[PS --]: désactivation du mode d'économie d'énergie.

Suite à la page suivante

C08 Pour changer les unités de la portée du flash

métres pieds

C09 Pour changer l'intervalle de niveau de puissance

0,30,5

[0.3]: change le niveau de puissance de 0,3 EV

[0.5]: change le niveau de puissance de 0,5 EV

Indicateur de niveau de puissance

Selon l'intervalle de niveau de puissance, le niveau change de la façon suivante.

Si [0.3] est spécifique

Touche

$$ 1 / 1 \rightarrow 1 / 1 (- 0, 3) \rightarrow 1 / 1 (- 0, 7) \rightarrow 1 / 2 \rightarrow 1 / 2 (- 0, 3) \dots 1 / 6 4 (- 0, 3) \rightarrow 1 / 6 4 (- 0, 7) $$

$$ \longrightarrow 1 / 1 2 8 $$

Touche

$$ 1 / 1 \leftarrow 1 / 2 (+ 0, 7) \leftarrow 1 / 2 (+ 0, 3) \leftarrow 1 / 2 \leftarrow 1 / 4 (+ 0, 7) \dots 1 / 1 2 8 (+ 0, 7) \leftarrow 1 / 1 2 8 (+ 0, 3) $$

$$ \longleftarrow 1 / 1 2 8 $$

Si [0.5] est spécifique

Touche

$$ 1 / 1 \rightarrow 1 / 1 (- 0, 5) \rightarrow 1 / 2 \rightarrow 1 / 2 (- 0, 5) \dots 1 / 6 4 \rightarrow 1 / 6 4 (- 0, 5) \rightarrow 1 / 1 2 8 $$

Touche

$$ 1 / 1 \leftarrow 1 / 2 (+ 0, 5) \leftarrow 1 / 2 \leftarrow 1 / 4 (+ 0, 5) \dots 1 / 6 4 \leftarrow 1 / 1 2 8 (+ 0, 5) \leftarrow 1 / 1 2 8 $$

L'indication du niveau de puissance peut être différent selon que l'on appuie sur la touche ou , bien qu'il soit identique.

Example :

1 / 1(-0,7) est identique a 1 / 2(+0,3)

1 / 1(-0,5) est identique a 1 / 2(+0,5)

Remarques sur l'utilisation

En prise de vue

• Cette unité flash émet des éclairs puissants et ne doit donc pas être dirigée directement vers les yeux.
• Ne pas utiliser le flash 20 fois successives ou rapprochées afin d'eviter une surchauffe et une dégradation de l'appareil photo et de l'unité flash (lorsque le niveau de puissance est 1/32, 40 fois successives). Si le déclenchement du flash atteint sa limite, ne plus utiliser l'unité flash et la laisser refroidir pendant au moins 10 minutes.
• Ne pas utiliser le flash à proximé de personnes lors de la rotation du tube à éclairs pendant une prise de vue avec flash réfléchi. La lumière du flash pourrait déterminer la vue ou le tube à éclairs chaud pourrait provoquer une brûlle.
• Lors de la rotation du tube à éclairs, faire attention de ne pas se prendre les doigts dans la partie rotative. Il est possible de se blesser.
• Cette unité flash n'est pas étanche. L'utiliser avec précaution à proximité de l'eau et du sable, par exemple au bord de la mer. Tout contact avec l'eau, le sable, la poussière ou le sel peut entraîner un dysfonctionnement.
• Pour fermer le volet-couvercle du compartment des piles, appuyer fermement dessus tout en le faisant coulibser à fond. Faire attention de ne pas se prendre le doigt sous le volet-couvercle du compartment des piles et de se blesser lors de la fermeture.

Piles

• Le niveau de charge affché sur l'écran LCD peut être inférieur à la capacité de charge réelle, selon la température et les conditions de stockage. Le niveau affché revient à sa valeur correcte une fois que le flash a été utilisé.
• Les piles au nickel-métal hydrure peuvent subitement perdre de leur puissance. Si l'indicateur de piles faibles clignote ou si le flash ne peut plus etre utilisé, changer ou recharger les piles.

• Selon l'âge des piles neuves (durée de stockage après fabrication), la fréquence et le nombre d'éclairs obtenus avec des piles neuves peut différer des valeurs indiquées dans le tableau.

• NePTRer les ples pour les changer que lusque 1unite flash est eteinte depuis plusieurs minutes. Elles peuvent etre chaudes, selon le type de pile. Les retirer avec precaution.

• En cas de non-utilisation prolongée de l'appareil photo, enlever les piles.

Température

• L'unité flash peut être utilisé à une température comprise entre 0^ et 40^ .
• Ne pas exposer l'unité flash à des températures extrémement élevées (exposition directe au soleil dans une voiture par ex.) ou à une forte humidité.
• Afin d'eviter la formation de condensation, placer le flash dans un sac en plastique fermé lorsqu'il doit passer d'un endroit froid à un endroit chaud. Le faisser reprendre la température de la pierce avant d'ouvrir le sac.
• L'autonomie des piles diminue lorsqu'il fait très froid. Dans ces conditions, conserver les piles de rechange dans une poche lors d'une prise de vue par temps froid. Lorsqu'il fait froid, l'indicateur de piles faibles peut clignoter même si les piles disposent encore de suffisamment d'énergie. Elles peuvent retrouver une partie de leur potentiel une fois que la température revient à un niveau normal.

Entretien

Retirer cette unité de l'appareil photo. Nettoyer le flash avec un chiffon doux et sec. S'il a été en contact avec du sable, afin d'éviter de le rayer, souffler d'abord les grains avec une sufflette avant de l'essuyer. En cas de taches tenaces, le nettoyer avec un chiffon légèrement humidifié avec une solution détergente douce, puis essuyer avec un chiffon sec. Ne jamais utiliser de solvants puissants comme du dissolvant ou de l'essence, car ils pourraient endommager la finition de la surface.

Caractéristiques

Nombre guide

Mode flash normal (ISO100)

Mode flash manuel/Format 35mm

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	15* 24	28 35 50	70 105
1 /	1		1 3	2	3	2	4
1/2 9,2 16,3	17,0 17,7	21,2 24,7	30,4
1/4 6,5 11,5	12,0 12,5	15,0 17,5	21,5
1/8 4,6 8,1	8,5 8,8	12,4 10,6	21,5
1/16 3,3 5,8	6,0 6,3	8,8 10,8
1/32 2,3 4,1	4,2 4,4	6,2 7,6
1/64 1,6 2,9	3,0 3,1	4,4 5,4
1/128 1,1 2,0	2,1 2,2	3,8 3,1 3,8

• Lorsque l'adaptateur grand angle est monté.

Format APS-C

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	15* 24	28 35 50	70 105
1 /	1		1 3	2	4	2	5
1/2 9,2 17,0	17,7 21,2	24,7 29,0	30,4
1/4 6,5 12,0	12,5 15,0	17,5 20,5	21,5
1/8 4,6 8,5	8,8 10,6	14,5 15,2
1/16 3,3 6,0	6,3 7,5	8,8 10,3	10,8
1/32 2,3 4,2	4,4 5,3	2 7,2 7,6
1/64 1,6 3,0	3,1 3,8	4,5,1 5,4
1/128 1,1 2,1	2,2 2,7	3,1 3,6 3,8

• Lorsque l'adaptateur grand angle est monté.

Flash plat HSS (ISO100)

Mode flash manuel/Format 35mm

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	15* 24	28 35 5	0 70 105
1/250 5,0 8,	4 9,1 9,9	10,8 14,	0 16,7
1/500 3,5 5,	9 6,4 7,0	7,7 9,9	1,8
1/1000 2,5 4,	2 4,6 5,0	5,4 7,0	8,4
1/2000 1,8 3,	0 3,2 3,5	3,8 5,0	5,9
1/4000 1,2 2,	1 2,3 2,5	2,7 3,5	4,2
1/8000 0,9 1,	5 1,6 1,8	1,9 2,5	3,0
1/12000 0,6 1,	0 1,1 1,	2 1,4 1,8	2,1

*Lorsque l'adaptateur grand angle est monté.

Format APS-C

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	15* 24	28 35 50	70 105
1/250 5,0 9,	1 9,9 10,	8 14,0 15,	3 16,7
1/500 3,5 6,	4 7,0 7,7	9,9 10,8	11,8
1/1000 2,5 4,	6 5,0 5,4	7,0 7,7	8,4
1/2000 1,8 3,	2 3,5 3,8	5,0 5,4	5,9
1/4000 1,2 2,	3 2,5 2,7	3,5 3,8	4,2
1/8000 0,9 1,	6 1,8 1,9	2,5 2,7	3,0
1/12000 0,6 1,	1 1,2 1,	4 1,8 1,9	2,1

• Lorsque l'adaptateur grand angle est monté.

Fréquence/Répétition

	Alcaline	Nickel hydrure (2100 mAh)
Fréquence (s) Environ 0,1 - 2,9 Environ 0,1 - 2,2
Répétition (name) Environ 200 ou plus Environ 250 ou plus

• La répétition est le nombre approximatif de fois possibles avant qu'une pile neue soit complètement inutilisable.

Performance du flash 40 éclairs à raison de 10 éclairs par seconde en continu (Mode flash normal, niveau de puissance 1/32 , 105 ~mm , pile au nickel-métal hydrure)

Illuminateur AF Mode flash automatique avec un contraste et une luminosité faibles
Plage de fonctionnement (avec un objectif de 50~mm fixé à DSLR-A700)
Zone centrale: 0,5m à 6m Zones péripériques: 0,5m à 3m

Contrôle de flash Contrôle de flash avec pré-flash (P-TTL/ADI)

Éclairage à LED Intensité lumineuse au centre : Environ 400 lx à 0,5 m (1 pied 7 3/4 pouces) ou 100 lx à 1 m (3 pieds 3 3/8 pouces)
Distance d'éclairage : Environ 1 m (6 pieds 6 3/4 pouces) (Lors de l'enregistrement de films, régle sur ISO 3200 & F5.6)

Distance facale prise en charge: 35mm (angle de vue en format 35mm )

Temps d'éclairage en continu : Environ 4 hours (avec des piles alcalines AA, intensité lumineuse centrale)

Température de couleur : Environ 5 500 K

Dimensions 75mm× 140mm× 87mm (3 po. × 5 5/8 po. × 3 1/2 po.) (Environ) (l/h/p)

Poids (Environ) 355g 12 1/2 oz) (sans les piles)

Alimentation CC 6 V

Piles recommendées Quatre piles alcalines type LR6 (type AA)
Quatre piles au nickel-métal hydrure rechargeables type AA

Articles inclus Unité Flash (1), Capuchon de protection de connecteur (1), Mini-support (1), Étui de transport (1), Jeu de documents imprimés

O
