Type de produit	Passe-câble étanche / Accessoire de fixation
Marque	Scanstrut
Modèle	DS21BP
Diamètre de perçage	21 mm (0,82 pouce)
Matériau	Plastique résistant aux UV
Indice d'étanchéité	IPX6/IPX7
Installation	Sans démontage du connecteur de câble
Fonctions principales	Passage étanche de câbles pour lumières, antennes, GPS, panneaux solaires, câbles électriques
Accessoires inclus	Joints en caoutchouc de différents diamètres (pour câbles de plusieurs tailles)
Couleur	Noir (selon variante BLK)
Poids	Environ 20 g
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon humide, éviter les solvants
Sécurité	Utiliser un foret adapté ; ne pas dépasser la section de câble maximale
Pièces détachées et réparabilité	Joints de rechange disponibles auprès du fabricant
Informations générales	Design moderne à profil bas ; idéal pour installations extérieures

FOIRE AUX QUESTIONS - DS21BP Scanstrut

Comment installer le DS21BP ?

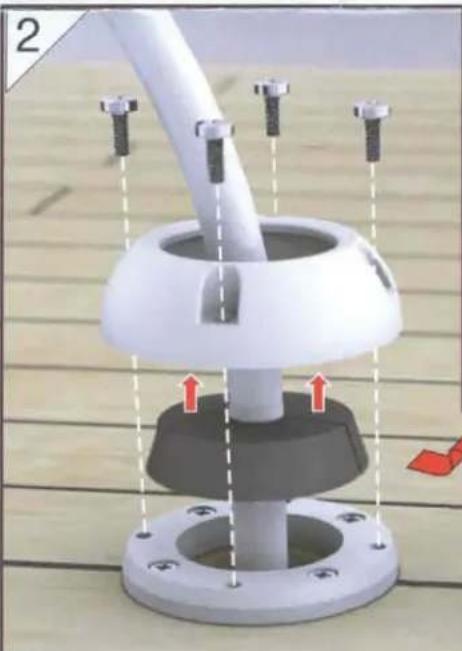

Percez un trou de 21 mm de diamètre, insérez le passe-câble, choisissez le joint en caoutchouc adapté au diamètre de votre câble et serrez l'écrou. Aucun démontage du connecteur n'est nécessaire.

Quels diamètres de câble supporte-t-il ?

Le DS21BP accepte des câbles allant jusqu'à environ 20 mm de diamètre, grâce aux joints en caoutchouc fournis (plusieurs tailles incluses).

Est-il étanche ?

Oui, il bénéficie d'une certification IPX6/IPX7, ce qui le rend résistant aux projections d'eau et à l'immersion temporaire.

Peut-on l'utiliser pour plusieurs câbles ?

Oui, si vous utilisez la pastille non percée fournie, vous pouvez la percer pour faire passer plusieurs câbles. Assurez-vous que la section totale reste adaptée.

Quelle est la différence entre DS21A et DS21B ?

Les modèles DS21A et DS21B diffèrent principalement par la forme ou le design extérieur. Le DS21BP (B) a un profil bas et une finition spécifique.

Peut-on peindre le passe-câble ?

Il est déconseillé de peindre le plastique, car cela pourrait altérer l'étanchéité et la résistance aux UV. Utilisez-le tel quel.

Est-il adapté pour une utilisation extérieure ?

Oui, le plastique résistant aux UV et l'indice IPX6/IPX7 le rendent parfait pour les bateaux, camping-cars, terrasses et autres environnements extérieurs.

Comment choisir le joint en caoutchouc ?

Sélectionnez le joint dont le trou central est le plus proche du diamètre de votre câble. Si le câble est plus fin, utilisez un joint plus petit.

Faut-il un outil spécial pour l'installation ?

Vous aurez besoin d'une perceuse avec une foret de 21 mm (scie cloche) pour le trou, et d'une clé pour serrer l'écrou.

Où acheter des pièces de rechange ?

Les joints de rechange peuvent être commandés directement auprès de Scanstrut ou chez les revendeurs agréés.

MODE D'EMPLOI DS21BP Scanstrut

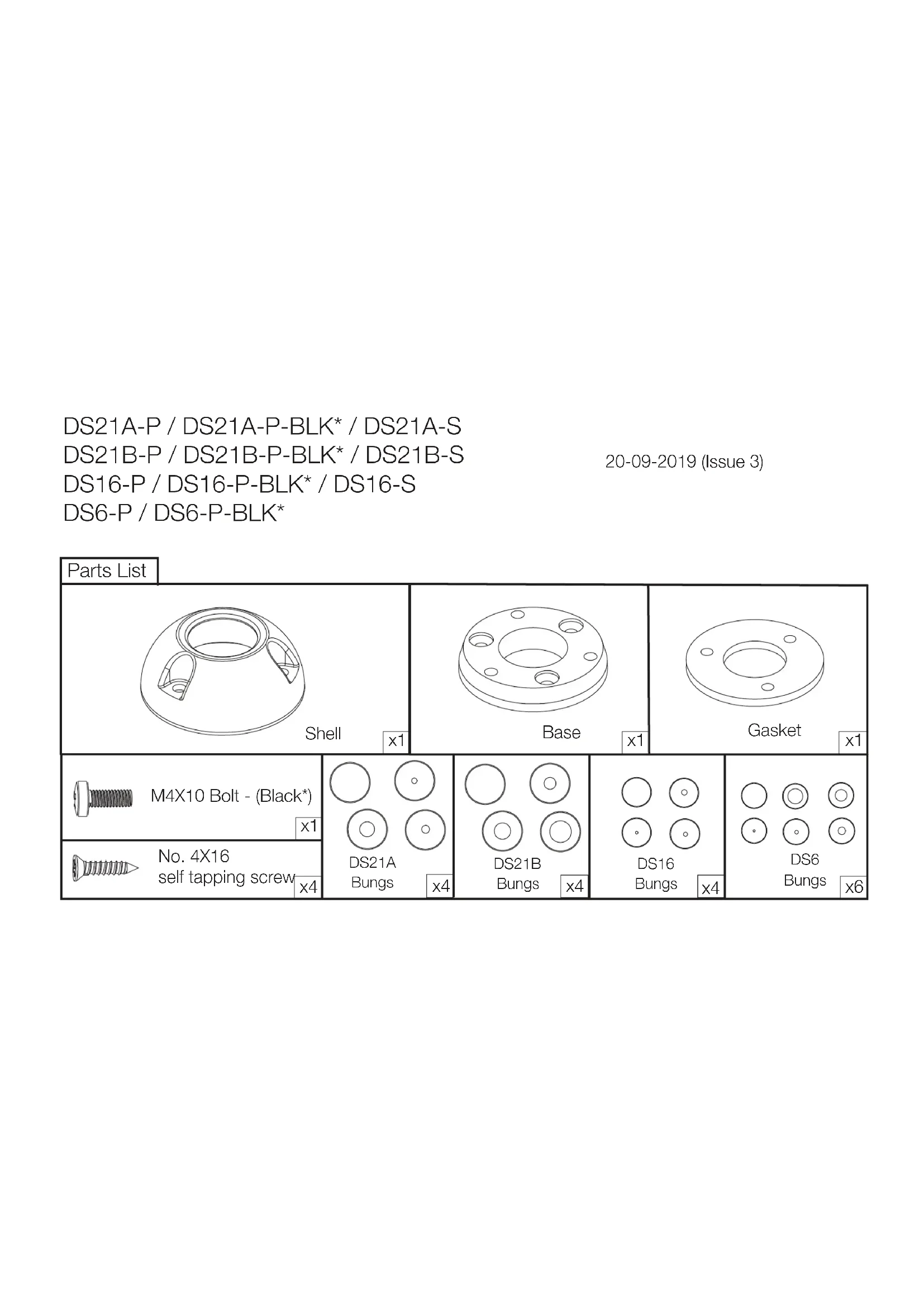

DS21A-P/DS21A-P-BLK*/DS21A-S

DS21B-P/DS21B-P-BLK*/DS21B-S

DS16-P/DS16-P-BLK*/DS16-S

DS6-P/DS6-P-BLK*

DS21 - Ø21mm (0.82")

DS16 - Ø16mm (0.62")

DS6 - 06mm (0.23")

Hole Saw/ Drill Bit

2 ~mm (5/64") /

2.5mm (3/32")

Drill Bit

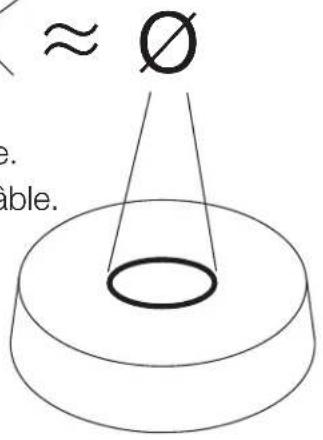

1 Choose bung closest to cable

FR - Choisissez le joint le plus proche du diamètre du cable.

(1)a

DS6-P DS-21A-P DS-30-P DS-40-P

DS-16-P DS-21A-S DS-30-S DS-40-S

DS-16-S DS-21B-P

DS-21B-S

Choisissez une pastille de
caoutchouc avec un perçage le plus
proche du diamètre de votre cable.

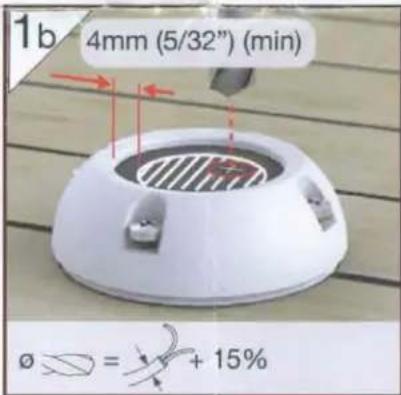

Si vous utiliser le passe pont pour
faire passer plusieurs cables, utiliser
la pastille non percée fournie et
percez-la comme indiqué en '1b.'

Lors de l'installation de cables à l'extérieur, la gamme de joints de cables etanches Scanstrut offre une solution pour assurer une Installation propre et sure à chaque fois. Ideal pour les lumieres, antennes, GPS, cables solaires et electriques. Illumacion, antenas, GPS, solares y electricos.

ES

tanchéite IPX6/IPX7
- Installation facile sans démontage du connecteur de cable
- Plastique résistant à l'usure
- Design moderne à profil bas

① Choose bung closest to cable

DE - Wähle Dichtung nahe dem Kabel o.
IT - Scegliere il passafili adatto al del cavo.
ES - Elija el tapón con el diámetro más parecido al cable.
FR - Choisissez le joint le plus proche du diametre du cable.

1a
