Type de produit	Haut-parleur ambiophonique bipolaire
Marque	Definitive Technology
Modèle	SR9040
Catégorie	Enceinte surround
Réponse en fréquence	50 Hz - 30 kHz
Sensibilité	92 dB
Impédance nominale	8 ohms
Puissance amplificateur recommandée	20 - 150 W
Dimensions (H x L x P)	24,12 x 19,8 x 13,5 cm
Nombre de haut-parleurs grave/médium	2
Diamètre des haut-parleurs grave/médium	8,89 cm
Nombre de tweeters	2
Diamètre des tweeters	2,54 cm
Utilisation recommandée	Enceintes arrière ou latérales, ou effets multicanaux
Fréquence de coupure recommandée	100 Hz
Garantie haut-parleurs et coffrets	5 ans
Garantie composants électroniques	3 ans
Positionnement recommandé	À environ 2 mètres de hauteur, derrière ou sur le côté de la zone d'écoute
Type de câblage	Bornes à vis, polarité respectée (+/-)

FOIRE AUX QUESTIONS - SR9040 DEFINITIVE TECHNOLOGY

Comment positionner les enceintes SR9040 ?

Pour une utilisation comme enceintes ambiophoniques arrière, placez-les à environ deux mètres de hauteur et séparées de deux mètres l'une de l'autre, directement derrière la zone d'écoute. Pour une utilisation latérale, placez-les à deux mètres de hauteur et directement sur le côté ou 30 à 60 cm en arrière de la zone d'écoute.

Comment câbler les enceintes SR9040 ?

Dénudez le fil sur 6 mm. Identifiez les repères sur le câble et respectez les polarités + et -. Dévisez la borne, insérez le conducteur, puis revissez jusqu'à ce qu'il soit solidement immobilisé. Veillez à relier les bornes + et - à leurs polarités respectives sur l'amplificateur.

Faut-il utiliser la calibration automatique de l'amplificateur ?

Non, il est déconseillé d'utiliser la fonction de calibration automatique car ces enceintes bipolaires peuvent tromper cette fonction. Il est préférable de configurer manuellement les enceintes en mode petit et de régler la fréquence de coupure sur 100 Hz.

Quelle fréquence de coupure recommandez-vous pour le SR9040 ?

Pour le modèle SR9040BP, réglez la fréquence de coupure sur 100 Hz. Configurez les enceintes en mode petit dans le menu de votre amplificateur/récepteur.

Que faire en cas de distorsion à fort volume ?

La distorsion est généralement due à une sollicitation excessive de l'amplificateur ou des enceintes. Baissez le volume. La position du bouton de volume n'est pas un bon indicateur de la limite de puissance.

Pourquoi le niveau de graves est-il insuffisant ?

Cela indique probablement qu'une enceinte est hors phase. Vérifiez que le câblage respecte bien la polarité : positif (+) au positif et négatif (-) au négatif sur les deux enceintes et l'amplificateur.

Comment entretenir les enceintes SR9040 ?

Assurez-vous que tous les cordons sont solidement branchés et qu'aucun corps étranger ou liquide n'a pénétré dans le coffret. N'utilisez pas de produits nettoyants agressifs. Pour la garantie, consultez la notice.

Quelle est la garantie du SR9040 ?

La garantie limitée est de 5 ans pour les haut-parleurs et coffrets, et 3 ans pour les composants électroniques, à compter de la date d'achat chez un revendeur agréé. Elle est non transférable.

Puis-je utiliser le SR9040 comme enceinte principale ?

Ces enceintes sont conçues principalement comme enceintes ambiophoniques arrière ou latérales. Elles peuvent également être utilisées comme enceintes d'effets dans des systèmes multicanaux, mais ne sont pas recommandées comme enceintes principales.

Que faire en cas de problème non résolu ?

Contactez votre revendeur agréé Definitive Technology ou le support technique au [phone] (Amérique du Nord) ou 01 [phone] (international), ou par email à [e-mail]. N'expédiez pas le produit sans autorisation.

MODE D'EMPLOI SR9040 DEFINITIVE TECHNOLOGY

Merci d'avoir choisi les enceintes ambiophoniques bipolaires BP9000 de Definitive Technology. Ces enceintes bipolaires compactes de haute qualite ont ete conques principalement pour etre utilisées comme enceintes arriere ou laterales. En outre, elles peuvent etelement etre utilisées comme enceintes « d'effets » dans des systèmes multicanaux mettant en oeuvre des DSP. Leur rendu sonore tres naturel et leur souplesse de positionnement permittedt a ces enceintes de s'integrer parfaitement dans toute piece d'ecoute.

Nos ingénieurs ont consacre plusieurs années à la création de ce produit. Afin d'assurer les mêmes performances possibles, nous vous encourageons à prendre le temps de dire l'intégrality de ce guide d'utilisation pour vous familiariser avec les procédures d'installation et de configuration recommends pour vos enceintes SR ambiophoniques.

Positionner les enceintes ambiophoniques BP9000

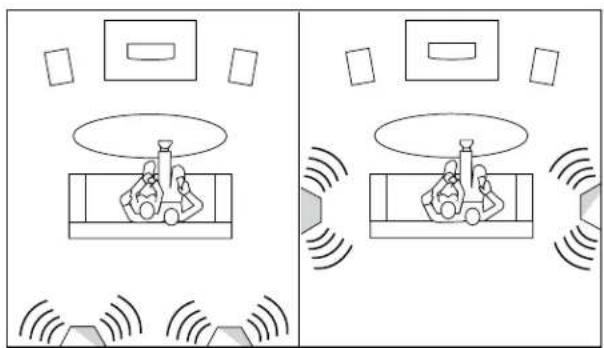

FIGURE 1 - POSITIONNEMENT ARRIÈRE ET LATERAL DES ENCEINTES

Pour une utilisation comme enceintes ambiophoniques arriré, positionné les enceintes à environ deux mêtres de hauteur et séparées de deux mêtres l'une de l'autre, directement derrière la zone d'écoute.
Pour une utilisation comme
enceintes abiophoniques
laterales,positionnez les enceintes
a environ deux metres de hauteur
et directement sur le cote de la
zone d'ecoute ou de 30 a 60 cm en
arriere de celle ci.

Brancher les enceintes

FIGURE 2 - CÁBLAGE ET POLARITÉ

Denudez le fil sur 6 mm. Identifie les reperes sur le cable et respectez les polaritcs +/4.

1. Devisez le borne et insereze le conducteur dans l'orifice.
2. Revissez jusqu'à ce que le conducteur soit solidement immobilisé.
Veillez tousjá ce que les bornes + et les bornes soient reliées à leur polarite respectives sur les deux appeareils.

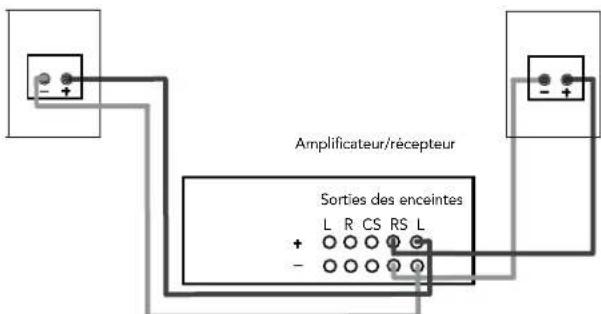

FIGURE 3 - RACCORDEMENT DE L'ENCEINTE A L'AMPLIFICATEUR

Configuration Petit SR9080BP:frequence de coupure reglee a 80 Hz SR9040BP:frequence de coupure reglee a 100 Hz

REMARQUE IMPORTANTE:

N'utilisez pas la fonction de calibration automatique de votre amplificateur/recepteur. De par leur nature bipolaire, ces enceintes ont souvent tendance à tromper cette fonction.

Sur les systèmes multicanaux Dolby Digital et DTS, l'équilibrage des canaux et la configuration des enceintes font l'objet de procédures critiques qui doivent impérativement être suivies afin que le système fonctionne convenablement. Consultez le gui de votre amplificateur/ récepteur ou processeur pour savoir comment acceder aux menus de calibration de votre système. Configurez les enceintes à « petit » et réglez la fréquence de coupure sur 80 Hz pour le modele SR9080BP et sur 100 Hz pour le modele SR9040BP.

Dépannage

Si vous rencontres des difficultés avec vos enceintes de Série SR, essayez les suggestions ci-dessous. Si les problèmes persistent, contactez votre revendeur/agree Definitive Technology afin d'obtenir de l'assistance.

1. La distorsion audible lorsque les enceintes sont poussees à fort volume est causée par une sollicitation de l' amplificateur ou du recepteur supérieure à ses capacités les ou à celles des enceintes. La plupart des amplificateurs/recepteurs offrent leur pleine puissance bien avant que le bouton de volume soit tourné à fond, ce qui fait que la position de ce dernier est un piètre indicateur de leur limite de puissance. Si vous constatiez une distorsion lorsque vous écoutez de la musique très fort, baissez le volume.
2. Si vous remarquez un niveau de grave insuffisant, la raison probable est qu'une enceinte est hors phase par rapport aux autres et doit être recablée ennant garde à bien raccorder le positif (+) au positif (+) et le négatif (-) au négatif (-) sur les deux voies. La majorité des cables de hautparleurs différencient les fils d'une manière ou d'une autre (code couleur, texture ou inscription). Il est essentiel de relier les deux enceintes à l'ampli de la même maniere (en phase).
3. Assurez-vous que tous les cordons d'interconnexion de votre système sont solidement branchés.
4. Verifiez qu'aucun corps étranger ou liquide n'a pénétré dans le coffret de l'enceinte.

Service

Le service et les réparations sous garantie de votre produit Definitive seront normalement effectuels par toute détaillant ou importateur Definitive Technology. Cependant, si vous désirez nous returner le produit, communiquez d'abord avec nous pour nous déscrire le problème et obtenir une autorisation. Notez que le soutien technique Definitive par téléphone ou par courriel n'est offert qu'en angeais.

Service des produits

Veuillez notes que l'adresse inscrite dans ce guide est celle de nos bureaux. Un casque d'ecoute ne devrait jamais eté expédié à nos bureaux ou returné sans nous avoir préalablement contactés et avoir obtenu une autorisation de return de marchandise. Courriel : [e-mail]

Si vous avez des questions, veuillez contacter le détaillant Definitive Technology de qui vous avez achete leproduit. S'il ne peut pas vous aider, communiquez directement avec nous. [phone] (Amérique du Nord) ou 01 [phone] (international). Courriel: info@

DefinitiveTech.com

Warranty

Garantie limitée : 5 ans pour les haut-parleurs et coffrets, 3 ans sur les composants électroniques

DEI Sales Co., dba Definitive Technology (ci-apres « Definitive ») s'engage exclusivement vis à vis de l'acheteur final à ce que cette enceinte Definitive (le « produit » soit exempte de défauts de conception et de fabrication pour une période de cinq (5) ans pour les haut-parleurs et coffrets et de trois (3) ans concernant les composants électroniques à compter de la date d'achat du produit auprès d'un revendeur Definitive agrée. En cas de défaut de conception ou de fabrication, Definitive ou le revendur agrée, à sa seule discrétion, réparera ou remplacera le produit sous garantie sans frais, à l'exception des frais stipulés ci-dessous. Tous les produits et pieces remplacées deviennent la propriété de Definitive. Un produit répéré ou remplaça dans le cadre de cette garantie vous sera renvoyé sous un décai raisonnable, les frais d'expédition étant à leur charge. Cette garantie est non transférable et automatiquement invalidée si l'acheteur d'origine revend ou transfère le produit à un tiers. Cette garantie ne couvres pas les frais de service ou les pieces de rechange pour la réparation de dommages provoqués par un accident, de la négligence, des mesures d'emballage ou d'expédition incorrectly, une utilisation commerciale, une surtension au-delà des specifications du produit ni les défauts cosmétiques des coffrets non attribuables à des

défauts de matériel ou de fabrication. Cette garantie ne couve pas l'élimination de sons parasites provenant d'une source externe, ou la correction de problèmes d'antenne ou de mauvaise réception. Cette garantie ne couve pas les frais de main d'oeuvre ou de dormages entrainés par l'installation ou desinstallation du produit. Definitive Technology fournit ce produit sans garantie s'il a été acheté auprès de revendeurs ou d'enseignes qui ne sont pas agrésés par Definitive Technology.

CETTE GARANTIE EST AUTOMATIQUEMENT ANNULEE SI:

1) Le produit a eté endommagé, alteré, mal acheminé ou maltraité de quelqu'manière.
2) Le produit est endommage suite à un accident, un incendie, une inondation, une utilisation déraisonable, une mauvaise utilisation, une utilisation abusive, l'application de produits nettoyants, une non application des consignes du fabricant, de la négligence ou tout autre événement similaire.
3) Une réparation ou modification du produit n'a pas été effectue ou autorisée par Definitive Technology.
4) Le produit a été installé ou utilisé de manière incorrecte. Le produit doit être returné (par envoi assure et prépays) accompagné d'une preuve d'achat datee au revendeur agrée auprès duquel le produit a été acheté, ou au centre de maintenance Definitive le plus proche. Le produit doit être expédié dans son emballage d'origine ou équivalent. Definitive n'est pas responsable en cas de dommage ou de perte du produit en transit.

CETTE GARANTIE LIMITEE EST LA SEULE GARANTIE EXPLICITE COUVRANT VOITRE PRODUIT. DEFINITIVE INTERDIT ATOUTE PERSONNE OU ENTITE TIERCE D'ASSUMER EN SON NOMTOUTE AUTRE OBLIGATION OU RESPONSABILITE LIÉE AVOTRE PRODUIT OU À CETTE GARANTIE. DEFINITIVE RÉFUTE ET DÉCLINE TOUTEAUTRE GARANTIE, Y COMPRIS ET SANS S'Y LIMITER, TOUTA GARANTIE EXPlicitE OU IMPLICIT DE POTENTIEL COMMERCIAL OU D'ADAPTATION À UN USAGE PARTICULIER DANS LES LIMITES DES LOIS ENVIGUEUR. L'ENSEMBLE DES GARANTS IMPLICITES COUVRANT LE PRODUIT SONT LIMITÉS À LA DUREE DE LA GARANTIE EXPLICITE. DEFINITIVE N'EST PAS RESPONSABLES DES AGISSEMENTS DE TIERCES PARTIES. LA RESPONSABILITE DE DEFINITIVE, QUEL QUE SOIT LE RÉGIME JURIDIQUE LA GOUVERNANT (CONTRAT, CIVIL, RESPONSABILITE STRICTE, ETC.) NE POURRA PAS EXCÉDER LE PRIX D'ACHAT DU PRODUIT FAISANT L'OBJET D'UNE PLAINTE. DEFINITIVE NE SERA ENAUCUN CAS TENU POUR RESPONSABLE DE QUELCONQUES DOMMAGES ACCESSIORES, CONSÉCUTIFS OU SPÉCAUX. LE CONSOMMATEURACCEPTE ET CONSENT À CE QUE TODT LITIGE ENTRE LE CONSOMMATEUR ET DEFINITIVE SOIT JUGÉ CONFORMÉMENTAUX LOIS DE LA CALIFORNIE, DANS LE CONTÉ DE SAN DIEGO, CALIFORNIE. DEFINITIVE SE RÉSERVE LE DROIT DE MODIFIER CETTE DÉCLARATION DE GARANTIE ÀTOUT MOMENT. Certaines juridictions n'autorisérant pas l'exclusion ou la limitation de dommages consécutifs ou accessoires ou les garanties implicés, et il est possible que les restrictions précités ne vous concernment pas. Cette garantie vous confère des droits, et il se peut que vous bénéficié d'autres droits en fonction des lois en vigueur dans toute pays. © 2009 DEL Sales Co. Tous droits réservés.

	SR9080BP	SR9040BP
SPECIFICATIONS
RÉPONSE EN FRÉQUENCY GLOBALE 40 Hz - 30 kHz 50 Hz - 30 kHz
SENSIBILITÉ 92 dB 92 dB
IMPÉDANCE NOMINALE 8 ohms 8 ohms
PUISSANCE CONSEILLée DE L'AMPLIFICATEUR ASSOCIÉ	20 - 200w 20 - 150w
DIMENSIONS
HAUTEUR 39,69 cm 24,12 cm
LARGEUR	22,76 cm 19,8 cm
PROFONDEUR 15,5 cm 13,5 cm
HAUT-PARLEURS
NÔMBRE DE GRAVE/MÉDIAUX 2	2
DIAMÈTRE DES GRAVE/MÉDIAUX	11,43 cm 8,89 cm
NÔMBRE D'AIGUS 2	2
DIAMÈTRE DES AIGUS	2,54 cm 2,54 cm

Ce produit est conforme aux principales exigences

de la directive CEM 89/336/CEE.

Pour de plus amples renseignement sur les enceintes et accessoires Definitive

Technology, visitez le www.definitivetechnology.com, ou envoyez nous un

courriel à cette adresse [e-mail]. Definitive Technology Vista

CAUSA.800-228-7148

DEFINITIVE TECHNOLOGY

MANUAL DEL USUARIO DE LAS BOCINAS

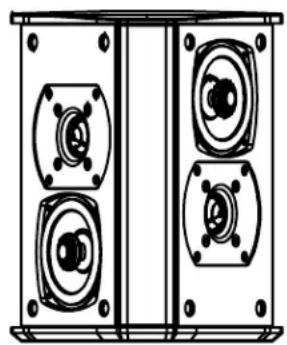

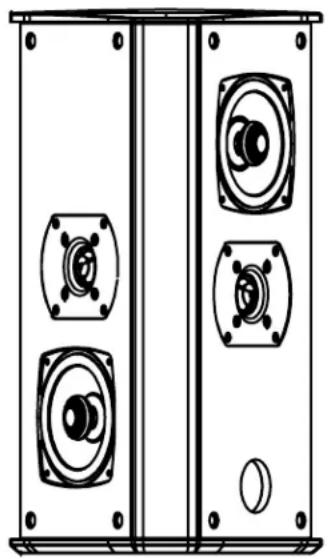

Bocinas bipolares de sonido envolvente BP9000: SR9080BP, SR9040BP

SR9080

SR9040

BIPOLARES DE SONIDO ENVOLVENTE BIPOLARES DE SONIDO ENVOLVENTE
