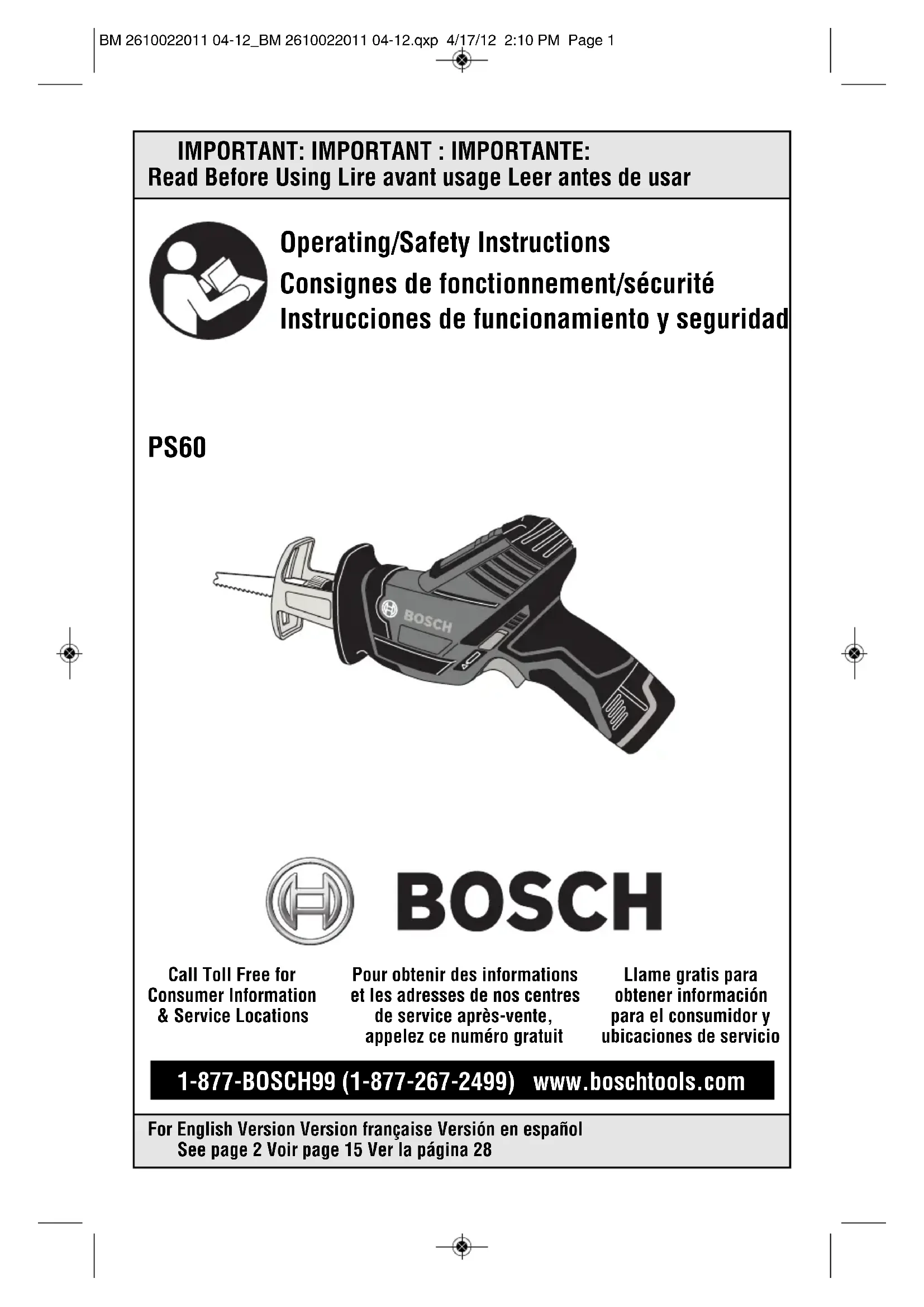

MODE D'EMPLOI PS60 BOSCH

CAUTION BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 14Sécurité du lieu de travail Maintenez le lieu de travail propre et bien éclairé. Les risques d’accident sont plus élevés quand on travaille dans un endroit encombré ou sombre. N’utilisez pas d’outils électroportatifs dans des atmosphères explosives, comme par exemple en présence de gaz, de poussières ou de liquides inflammables. Les outils électroportatifs produisent des étincelles qui risquent d’enflammer les poussières ou les vapeurs. Éloignez les enfants et les visiteurs quand vous vous servez d’un outil électroportatif. Vous risquez une perte de contrôle si on vous distrait. Sécurité électrique Les fiches des outils électroportatifs doivent correspondre à la prise. Il ne faut absolument jamais modifier la fiche. N’utilisez pas d’adaptateur de prise avec des outils électroportatifs munis d’une fiche de terre. Le risque de choc électrique est moindre si on utilise une fiche non modifiée sur une prise qui lui correspond. Évitez tout contact du corps avec des surfaces reliées à la terre tels que tuyaux, radiateurs, gazinières ou réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre. N’exposez pas les outils électroportatifs à la pluie ou à l’humidité. Si de l’eau pénètre dans un outil électroportatif, le risque de choc électrique augmente. Ne maltraitez pas le cordon. Ne vous en servez jamais pour transporter l’outil électroportatif, pour le tirer ou pour le débrancher. Éloignez le cordon de la chaleur, des huiles, des arêtes coupantes ou des pièces mobiles. Les cordons abîmés ou emmêlés augmentent les risques de choc électrique. Si vous utilisez un outil électroportatif à l’extérieur, employez une rallonge conçue pour l’extérieur. Ces rallonges sont faites pour l’extérieur et réduisent le risque de choc électrique. S'il est absolument nécessaire d'utiliser l'outil électroportatif dans un endroit humide, utilisez une alimentation protégée par un disjoncteur de fuite de terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les risques de choc électrique. Sécurité personnelle Restez concentré, faites attention à ce que vous faites, et servez-vous de votre bon sens lorsque vous utilisez un outil électroportatif. N'employez pas d’outils électroportatifs quand vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Quand on utilise des outils électroportatifs, il suffit d’un moment d’inattention pour causer des blessures corporelles graves. Utilisez des équipements de sécurité personnelle. Portez toujours une protection oculaire. Le port d'équipements de sécurité tels que des masques antipoussières, des chaussures de sécurité antidérapantes, des casques de chantier et des protecteurs d'oreilles dans des conditions appropriées réduira le risque de blessure corporelle. Évitez les démarrages intempestifs. Assurez-vous que l'interrupteur est dans la position arrêt (Off) avant de brancher l'outil dans une prise de courant et/ou un bloc-piles, de le ramasser ou de le transporter. Le transport d'un outil électroportatif avec le doigt sur la gâchette ou le branchement de cet outil quand l'interrupteur est en position de marche (ON) est une invite aux accidents. Enlevez toutes les clés de réglage avant de mettre l’outil électroportatif en marche. Si on laisse une clé sur une pièce tournante de l’outil électroportatif, il y a risque de blessure corporelle. Ne vous penchez pas. Conservez toujours une bonne assise et un bon équilibre. Ceci vous permettra de mieux maîtriser l’outil électroportatif dans des situations inattendues. Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. N’approchez pas les cheveux, les vêtements ou les gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement. Si l’outil est muni de dispositifs permettant le raccordement d’un système d’aspiration et de collecte des poussières, assurez-vous que ces dispositifs sont raccordés et utilisés correctement. L'utilisation d'un dépoussiéreur peut réduire les dangers associés à l'accumulation de poussière. Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de blessures corporelles graves. CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE. Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil). Avertissements généraux concernant la sécurité des outils électroportatifs AVERTISSEMENT

BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 15Utilisation et entretien des outils électroportatifs Ne forcez pas sur l’outil électroportatif. Utilisez l’outil électroportatif qui convient à la tâche à effectuer. L’outil qui convient à la tâche fait un meilleur travail et est plus sûr à la vitesse pour lequel il a été conçu. Ne vous servez pas de l’outil électroportatif si son interrupteur ne parvient pas à le mettre en marche ou à l’arrêter. Tout outil électroportatif qui ne peut pas être commandé par son interrupteur est dangereux et doit être réparé. Débranchez la fiche de la prise ou enlevez le bloc-pile de l’outil électroportatif avant tout réglage, changement d’accessoires ou avant de ranger l’outil électroportatif. De telles mesures de sécurité préventive réduisent le risque de démarrage intempestif de l’outil électroportatif. Rangez les outils électroportatifs dont vous ne vous servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l’outil électroportatif ou qui ignorent ces consignes de s’en servir. Les outils électroportatifs sont dangereux dans les mains d’utilisateurs inexpérimentés. Entretenez les outils électroportatifs. Vérifiez que les pièces mobiles sont alignées correctement et ne coincent pas. Vérifiez qu’il n’y a pas de pièces cassées ou d’autre circonstance qui risquent d’affecter le fonctionnement de l’outil électroportatif. Si l’outil est abîmé, faites-le réparer avant de l’utiliser. De nombreux accidents sont causés par des outils électroportatifs mal entretenus. Maintenez les outils coupants affûtés et propres. Les outils coupants entretenus correctement et dotés de bords tranchants affûtés sont moins susceptibles de coincer et sont plus faciles à maîtriser. Utilisez l'outil électroportatif, les accessoires et les embouts d'outil, etc. conformément à ces instructions, en tenant compte des conditions de travail et des travaux à réaliser. L'emploi d’outils électroportatifs pour des tâches différentes de celles pour lesquelles ils ont été prévus peut résulter en une situation dangereuse. Utilisation et entretien des outils à piles Rechargez les piles uniquement avec le chargeur spécifié par le fabriquant. Un chargeur qui convient à un type de bloc-piles peut entraîner un risque d’incendie quand il est utilisé avec un autre bloc-piles. Utilisez des outils électroportatifs uniquement avec les bloc-piles spécifiquement désignés pour eux. L’utilisation de tout autre bloc-piles peut créer un risque de blessures et d’incendie. Lorsque le bloc-piles n’est pas utilisé, gardez-le à distances d’autres objets métalliques tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou de tout autre objet métallique pouvant faire une connexion entre une borne et une autre. Court-circuiter les bornes des piles peut causer des brûlures ou un incendie. Dans des conditions abusives, du liquide peut être éjecté de la pile ; dans un tel cas, évitez tout contact avec ce liquide. Si un contact se produit accidentellement, rincez avec de l’eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Du liquide éjecté de la pile peut causer des irritations ou des brûlures. Entretien Faites réparer votre outil électroportatif par un agent de service qualifié n’utilisant que des pièces de rechange identiques. Ceci assure que la sécurité de l’outil électroportatif est préservée. Tenez l’outil électroportatif par ses surfaces de préhension isolées lorsque vous effectuez une opération à l’occasion de laquelle l'outil de coupe risque d’entrer en contact avec un fil caché. Tout contact de l'outil de coupe avec un fil sous tension risque de mettre aussi sous tension les parties métalliques exposées de l’outil électroportatif, ce qui pourrait causer un choc électrique pour l’opérateur. Utilisez des brides ou d’autres moyens pratiques de brider ou de supporter la pièce sur une plate-forme stable. Tenir la pièce à la main ou contre le corps est instable et risque de résulter en une perte de contrôle. Ne percez, fixez et ne rentrez pas dans des murs existants ou autres endroits aveugles pouvant abriter des fils électriques. Si cette situation est inévitable, débranchez tous les fusibles ou les disjoncteurs alimentant ce site. Éloignez les mains de la zone de coupe. Ne passez pas le bras sous la pièce que vous êtes en train de scier. Vous ne pourriez pas voir quand votre main s’approche trop près de la lame. Éloignez les mains de la zone située entre le boîtier d’engrenages et le porte-lame (poussoir). Le porte- lame (poussoir de lame) oscille d’avant en arrière et risque de vous pincer les doigts. N’utilisez pas de lames émoussées ou abîmées. Les lames pliées cassent facilement et risquent de provoquer des soubresauts.

Consignes de sécurité pour les scies égoïnes sans fil BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 16-17- Avant d'utiliser le chargeur de pile, lisez toutes les consignes et tous les marquages d'avertissement sur (1) le chargeur de pile, (2) le bloc-piles et (3) le produit utilisant la pile. N'utilisez que le chargeur qui accompagnait votre produit ou remplacement direct, comme indiqué dans le catalogue ou ce manuel. Ne substituez aucun autre chargeur. N’utiliser que les chargeurs approuvés par Bosch avec votre produit. Voir Description fonctionnelle et Spécifications. Ne désassemblez pas le chargeur et ne l'utilisez pas s'il a reçu un choc violent, s'il est tombé ou s'il a été endommagé par ailleurs. Remplacez immédiatement les cordons ou les fiches abîmés. Un remontage incorrect ou des dommages peuvent provoquer un incendie ou des secousses électriques. Ne rechargez pas la pile dans un environnement mouillé ou humide. N'exposez pas le chargeur à la pluie ou la neige. Si le boîtier de la pile est fissuré ou endommagé par ailleurs, ne l'insérez pas dans le chargeur. Il pourrait y avoir un incendie ou un court- circuit de pile. Chargeur de pile Avant de commencer à scier, mettez la machine en marche et attendez qu’elle atteigne son plein régime. La machine risque de brouter, de vibrer ou même de reculer violemment si la vitesse de la lame est trop faible au début du sciage. Portez toujours des lunettes de sécurité ou une protection oculaire quand vous utilisez cette machine. Utilisez un masque à poussière ou un masque à gaz pour les applications qui produisent de la poussière. Bridez la pièce avant de la scier. Ne la tenez jamais à la main ou sur vos genoux. Les pièces petites ou minces risquent de fléchir ou de vibrer, résultant en une perte de contrôle de la machine. Assurez-vous que toutes les vis de réglage (boutons) et le porte-lame sont serrés avant de commencer à scier. Des vis de réglage ou un porte-lame mal serrés peuvent provoquer un patinage de la machine ou de la lame qui pourrait résulter en une perte de contrôle. Quand vous enlevez la lame de la machine, évitez de la mettre en contact avec la peau et utilisez des gants de protection appropriés pour saisir la lame ou tout accessoire. Après un usage prolongé, il se peut que les accessoires soient chauds. Avertissements supplémentaires concernant la sécurité L’emploi d’un GFCI et de dispositifs de protection personnelle tels que gants et chaussures d’électricien en caoutchouc améliorent votre sécurité personnelle. N’utilisez pas un outil conçu uniquement pour le C.A. sur une alimentation en C.C. Même si l’outil semble fonctionner, les composants électriques d’un outil prévu pour le C.A. tomberont probablement en panne et risquent de créer un danger pour l’utilisateur. Maintenez les poignées sèches et exemptes d’huile et de graisse. On ne pas maîtriser un outil électroportatif en toute sécurité quand on a les mains glissantes. Créez un agenda d’entretien périodique pour votre outil. Quand vous nettoyez un outil, faites attention de n’en démonter aucune pièce car il est toujours possible de mal remonter ou de pincer les fils internes ou de remonter incorrectement les ressorts de rappel des capots de protection. Certains agents de nettoyage tels que l’essence, le tétrachlorure de carbone, l’ammoniaque, etc. risquent d’abîmer les plastiques. Veillez à ce que l’interrupteur soit dans la position de fermeture avant d’insérer le bloc-piles. L’insertion d’un bloc-piles dans un outil électroportatif dont l’interrupteur est dans la position de marche est une invite aux accidents. Les travaux à la machine tel que ponçage, sciage, meulage, perçage et autres travaux du bâtiment peuvent créer des poussières contenant des produits chimiques qui sont des causes reconnues de cancer, de malformation congénitale ou d’autres problèmes reproductifs. Ces produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités chimiquement. Le niveau de risque dû à cette exposition varie avec la fréquence de ces types de travaux. Pour réduire l’exposition à ces produits chimiques, il faut travailler dans un lieu bien ventilé et porter un équipement de sécurité approprié tel que certains masques à poussière conçus spécialement pour filtrer les particules microscopiques. AVERTISSEMENT

BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 17-18- Ne tentez pas de désassembler le bloc-piles ou d’enlever tout composant faisant saillie des bornes de piles, ce qui peut provoquer un incendie ou des blessures. Avant la mise au rebut, protégez les bornes exposées à l’aide d’un ruban isolant épais pour prévenir le court-circuitage. PILES LITHIUM-ION Si le produit est équipé d'une pile lithium-ion, la pile doit être ramassée, recyclée ou mise au rebut d'une manière qui ne soit pas nocive pour l'environnement. “Le sceau RBRC de recyclage des piles, homologué par l’EPA (Agence pour la protection de l’environnement des États-Unis), qui se trouve sur les piles au lithium-ion (Li-ion) indique que Robert Bosch Tool Corporation participe volontairement à un programme industriel de ramassage et de recyclage de ces piles au terme de leur vie utile, pourvu qu’elles soient mises hors service aux États-Unis ou au Canada. Le programme du RBRC offre une alternative pratique à la mise des piles au Li-ion usées au rebut ou au ramassage d’ordures municipal, ce qui pourrait être interdit dans votre région. Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus amples renseignements sur le recyclage des piles au Li-ion et sur les restrictions ou interdictions de mise au rebut qui s’appliquent à votre région ou renvoyez vos piles à un Centre de Service Skil/Bosch/Dremel pour recyclage. La participation de Robert Bosch Tool Corporation à ce programme s'insère dans le contexte de notre engagement à préserver notre environnement et à conserver nos ressources naturelles.” Mise au rebut des piles AVERTISSEMENT

Entretien des piles Lorsque les piles ne sont pas dans l’outil ou le chargeur, gardez-les à l’écart d’objets métalliques. Ainsi, pour éviter un court-circuitage des bornes, NE PLACEZ PAS les piles dans la boîte à outils ou dans la poche avec des clous, des vis, des clés, etc. Ceci peut provoquer un incendie ou des blessures. NE METTEZ PAS LES PILES AU FEU ET NE LES EXPOSEZ PAS À UNE CHALEUR ÉLEVÉE. Elles peuvent exploser. AVERTISSEMENT

Ne charger que des piles rechargeables approuvées par Bosch. Voir Description fonctionnelle et Spécifications. Les autres types de piles peuvent éclater causant ainsi des blessures et des dommages. Chargez le bloc-piles à des températures de plus de 0 degrés C (+32°F) et de moins de 45 degrés C (+113°F). Rangez l'outil et le bloc-piles à des endroits dont la température ne dépasse pas 49 degrés C (+120°F). Ceci est important pour prévenir des dommages considérables aux éléments des piles. Il peut y avoir une fuite de pile dans des conditions extrêmes d'utilisation ou de température. Évitez tout contact avec la peau et les yeux. Le liquide de pile est caustique et pourrait causer des brûlures chimiques aux tissus. Si le liquide vient en contact avec la peau, lavez rapidement à l'eau savonneuse. Si le liquide vient en contact avec les yeux, rincez-les à l'eau pendant au moins 10 minutes et sollicitez des soins médicaux. Posez le chargeur sur une surface plate ininflammable et à distance de matériaux inflammables lorsqu’on recharge un bloc-piles. Le chargeur et le bloc-piles s’échauffent pendant la charge. Le coussinet de mousse souple et autres surfaces isolantes empêchent la circulation normale de l’air, ce qui peut provoquer une surchauffe du chargeur et du bloc-piles. S’il y a dégagement de fumée ou si le boîtier fond, débranchez le chargeur immédiatement et n’utilisez ni le chargeur, ni le bloc- piles. L'utilisation d'un accessoire non recommandé ni vendu par Bosch peut causer des risques d'incendie, de chocs électriques ou de lésions corporelles. BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 18-19- IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre. Symbole Nom Désignation/Explication V Volts Tension (potentielle) A Ampères Courant Hz Hertz Fréquence (cycles par seconde) W Watt Puissance kg Kilogrammes Poids min Minutes Temps s Secondes Temps Diamètre Taille des mèches de perceuse, meules, etc.

Vitesse à vide Vitesse de rotation, à vide n Vitesse nominale Vitesse maximum pouvant être atteinte .../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites, minute etc., par minute 0 Position d'arrêt Vitesse zéro, couple zéro ... 1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un l, ll, lll, ... nombre plus élevé signifie une vitesse plus grande Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0 Flèche Action dans la direction de la flèche Courant alternatif Type ou caractéristique du courant Courant continu Type ou caractéristique du courant Courant alternatif ou continu Type ou caractéristique du courant Construction classe II Désigne des outils construits avec double isolation Borne de terre Borne de mise à la terre Symbole d'avertissement Alerte l'utilisateur aux messages d'avertissement. Sceau Li-ion RBRC Désigne le programme de recyclage des piles Li-ion. Sceau Ni-Cad RBRC Désigne le programme de recyclage des piles Ni-Cad. Symbole de lecture du mode Alerte l’utilisateur pour lire le mode d’emploi d’emploi Symbole de port de lunettes Alerte l’utilisateur pour porter des lunettes de sécurité de sécurité Symboles

BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 19-20- Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories. Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation. Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation selon les normes des États-Unis et du Canada. Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

est approuvé par U nderw

s et du C anada. Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des États-Unis et du Canada Symboles (suite) IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre. Ce symbole indique que cet outil est reconnu par Underwriters Laboratories. BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 20Numéro de modèle PS60 Tension nominale 10.8V/12V MAX Régime à vide n

0-3000/mn Capacités maximales Longueur de la course 4/7 po (.57) Temps de Charge 30 minutes Bloc-piles BAT411, BAT412 et BAT413 Chargeur BC430 Tension nominale 120 V 60 Hz

Description fonctionnelle et spécifications Débranchez le bloc-piles de l'outil ou placez l'interrupteur à la position de blocage ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil. AVERTISSEMENT

BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 21Consignes de fonctionnement Assemblage Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil. Apprêt de la scie

Aucune lame ne peut suffire adéquatement à toutes les tâches. Certains matériaux requièrent des lames spéciales. Étant donné que votre scie va-et-vient peut tailler tant de matériaux, BOSCH met plusieurs types de lames à votre disposition. Pour de meilleurs résultats, prenez soin de choisir la lame qui convient.

1. Insérez la lame dans le porte-lame en faisant tourner

la bague dans le sens de la flèche jusqu’à ce qu’elle s’arrête (Fig. 2).

2. Insérez une lame dans la fente d’insertion de lame

jusqu’à ce que l’épaulement de la lame repose contre la bague.

3. Relâchez la bague, et la bague à ressort assujettira

fermement la lame. (Remarque : si la bague ne revient pas dans sa position d’origine, faites-la tourner dans le sens contraire de celui de la flèche.)

4. Tirez et poussez sur la lame pour vous assurer

que la goupille du boîtier de porte-lame pénètre dans le trou de la lame afin de maintenir celle-ci fermement en place. La lame peut être montée avec les dents tournées soit vers le bas, soit vers le haut.

5. Pour retirer la lame, faites tourner la bague dans le

sens de la flèche tout en faisant sortir la lame de la fente d’insertion. (Remarque : faites très attention car il se peut que la lame soit très chaude.) Assurez-vous que l’extrémité avant de la lame dépasse du sabot sur toute la course de la lame. N’utilisez pas de lames spéciales très courtes ou de lames qui sont tordues de manière significative. La lame ne doit pas toucher le sabot. Les lames trop courtes ou tordues risquent de se coincer à l’intérieur du sabot et de casser.

PROTECTION CONTRE LES DÉCHARGES PROFONDES

La pile lithium-ion est protégée contre les décharges profondes par un système ECP (Electronic Cell Protection). La pile lithium-ion est protégée contre les décharges profondes par un système ECP (Electronic Cell Protection). Lorsque la pile est vide, l'outil est mis automatiquement hors service au moyen d'un circuit de protection.

INTERRUPTEUR DE BLOCAGE

Votre outil est pourvu d'un interrupteur de blocage situé au-dessus de la gâchette. Ce levier est conçu pour verrouiller la gâchette dans la position de blocage (OFF) afin d'éviter à la fois une mise en marche par inadvertance et une décharge accidentelle des piles. Pour activer le mécanisme de blocage de la gâchette, faites glisser l'interrupteur le plus à droite possible (Fig. 1). Pour débloquer la gâchette, faites glisser l'interrupteur le plus à gauche possible. GÂCHETTE DE COMMANDE A VITESSE VARIABLE Votre outil est équipé d'une gâchette de commande à vitesse variable. L'outil peut être mis en marche ou à l'arrêt en appuyant sur la gâchette ou en relâchant celle-ci. Selon la pression que vous exercez sur la gâchette, vous êtes en mesure d'ajuster la vitesse de course du piston de la lame entre les valeurs minimale et maximale spécifiées sur la plaque signalétique. Exercez plus de pression pour augmenter la vitesse et relâchez la pression pour diminuer la vitesse.

BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 22-23- TÉMOINS D'ÉTAT DE CHARGE DES PILES Votre outil est équipé d’une témoins d'état de charge (Fig. 1). Les témoins indiquent l'état de charge des piles pendant le fonctionnement. Pour des raisons de sécurité, ne vérifiez l'état de

harge que quand l'outil est à l'arrêt complet. TÉMOIN D’INDICATION DE TEMPÉRATURE

Votre outil a un témoin rouge incorporé pour protéger le moteur et le bloc-piles (Fig. 1). Si le témoin rouge s’allume en continu, cela signifie que la température des piles est trop élevée et que l’outil va se mettre automatiquement à l’arrêt. Éteignez l’outil et laissez les piles refroidir avant de recommencer à vous en servir. Si le témoin rouge clignote, cela signifie que l’outil a calé et que l’outil va se mettre automatiquement à l’arrêt. Extirpez simplement l’outil du matériau dans lequel il a calé, et il se remettra alors en marche à la vitesse sélectionnée. DEL Capacité Illumination continue 3 x vert > 2/3 Illumination continue 2 x vert > 1/3 Illumination continue 1 x vert < 1/3 Illumination clignotante 1 x vert réserve

INSERTION ET RETRAIT DU BLOC-PILES

Enlevez le bloc-piles de l’outil en pinçant les deux côtés à la hauteur des touches de déverrouillage et en le tirant vers le bas (Fig. 3). Pour remettre le bloc dans l’outil, glissez-le dans l’ouverture jusqu’à ce qu’il se verrouille en place. Ne forcez pas outre mesure. Si les touches de déverrouillage du bloc- piles sont fissurées ou endommagées d'une quelconque autre façon, n'insérez pas le bloc-piles dans l'outil. Le bloc-piles risquerait de tomber pendant l'utilisation. AVERTISSEMENT

1. De même, le chargeur n’est destiné qu’à la charge

rapide des bloc-piles dont la température se situe entre 0°C (32°F) et 45°C (113°F). Si le bloc-piles est trop chaud ou trop froid, la charge rapide est alors impossible. (Chose possible si le bloc-piles devient trop chaud à l’usage intensif). Quand la température du bloc-piles retourne entre 0°C (32°F) et 45°C (113°F), le chargeur rassumera automatiquement sa fonction.

2. Une diminution marquée de la réserve énergétique

entre les charges peut signaler l’épuise ment du bloc- piles et le besoin d’un remplacement.

3. N'oubliez pas de débrancher le chargeur durant la

période de remisage.

4. Si le bloc-piles ne se charge pas normale -ment :

a. Vérifiez la présence de courant à la prise en y branchant un autre appareil électrique. b. Vérifiez si la prise n’est pas raccordée con - jointement à un interrupteur qui servirait à éteindre les lumières. c. Vérifiez la propreté des bornes du bloc-piles. Nettoyez-les au besoin avec un bâtonnet imbibé d’alcool. d. Si vous n’arrivez toujours pas à obtenir la charge satisfaisante, confiez l’outil, le bloc-piles et le chargeur à votre centre d’entretien Bosch habituel. Voir les noms et adresses des centres d’entretien sous la rubrique « Outils électriques» dans les pages jaunes de l’annuaire de téléphone. Remarque : L’utilisation de chargeurs ou de bloc- piles non vendus par Bosch annule la garantie.

REMARQUES IMPORTANTES CONCERNANT LA CHARGE

BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 23La pile lithium-ion est protégée contre les décharges profondes par un système ECP (Electronic Cell Protection). Lorsque la pile est vide, l'outil est mis automatiquement hors service au moyen d'un circuit de protection. La pile est fournie partiellement chargée. Chargez complètement la pile avant d'utiliser votre tournevis sans fil pour la première fois. La pile lithium-ion peut être chargé à tout moment sans réduire sa durée de vie utile. L'interruption de la procédure de charge n'endommage pas la pile.Branchez le cordon du chargeur dans votre prise de courant standard, insérez ensuite le bloc-piles dans le chargeur (Fig. 4). Le témoin vert du chargeur commencera à CLIGNOTER, ce qui indique que la pile reçoit une charge rapide. La charge rapide s'arrêtera automatiquement lorsque le bloc-piles est à pleine charge. Lorsque le témoin lumineux cesse de clignoter (et devient vert en continu), ceci signifie que la charge rapide est terminée. On peut utiliser le bloc-piles même si le témoin clignote encore. Il peut falloir plus de temps pour que le témoin cesse de clignoter, suivant la température. Lorsque vous commencez le processus de charge du bloc-piles, un témoin rouge continu pourrait également signifier que le bloc-piles est trop chaud ou trop froid. Le témoin vert a pour but d'indiquer que le bloc-piles est en charge rapide. Il n'indique pas le point exact de pleine charge. Le témoin cessera de clignoter en moins de temp si le bloc-piles n'était pas entièrement déchargé. Lorsque plusieurs piles sont chargées l'une après l'autre, le temps de charge peut augmenter légèrement. Lorsque le bloc-piles est entièrement chargé, débranchez le chargeur (à moins que vous ne chargiez un autre bloc-piles) et insérez le bloc-piles dans l'outil. CHARGEMENT DU BLOC-PILES (Modèle BC430) TEMOINS DE CHARGE, SYMBOLES ET SIGNIFICATION (Modèle BC430) Si le témoin lumineux vert est éteint, ceci signifie que le chargeur ne reçoit pas de courant de la prise de courant. Si le voyant vert s’allume, le chargeur est bran ché mais le bloc-piles n’est pas en place ou le bloc-piles est pleinement chargé et ne reçoit qu’une charge de maintien. Si le voyant vert « CLIGNOTE » pendant la charge rapide du bloc-piles. La charge rapide prend automatiquement fin dès que le bloc-piles est totalement chargé. Si le voyant rouge est allumé, le bloc- piles est trop chaud ou trop froid pour prendre la charge rapide. Le chargeur adoptera la charge de main tien jusqu’à ce que la température se normalise, alors qu’il passera automatiquement à la charge rapide. Si le voyant rouge « CLIGNOTE », cela signifie que le bloc-piles ne peut pas accepter une charge ou que les contacts du chargeur ou du bloc-piles sont souillés. Nettoyez les contacts du chargeur ou du bloc-piles conformément aux recommandations des présentes instructions ou celles qui accompagnaient l'outil ou le bloc-piles.

1. Brider fermement la pièce.

2. Faire un trait de scie et saisir l’outil en mettant une

main sur la poignée et l’autre sur le manchon en caoutchouc recouvrant le boîtier avant. Tenez toujours la scie par le manchon isolé situé sur le devant du boîtier. Si vous sciez en aveugle dans un endroit contenant des fils sous tension, vous risquez un choc électrique ou une électrocution.

3. Appuyez fermement le sabot contre la pièce pour

minimiser la force de réaction (soubresauts) et les vibrations.

4. Appuyez sur la gâchette pour démarrer l’outil.

Laissez la scie atteindre son plein régime avant de commencer à scier. Guidez la scie pour que la lame suive le trait de scie.

CONSEILS POUR LE SCIAGE

Suivez ces quelques conseils simples pour réduire l’usure de la pièce et de l’outil et la fatigue de l’utilisateur.

1. Les lames scient en tirant lors de la course de

retour. Pour les travaux fins tels que les panneaux ou la fibre de verre, mettez le côté vu du panneau en dessous (et sciez sur l’envers).

2. Utilisez une lame qui convient au matériau à scier

et ayez des lames de rechange à portée de main pour remplacer les lames émoussées. Remplacez immédiatement les lames fissurées ou tordues.

3. Choisissez la vitesse de coupe qui convient.

4. Pour réduire le risque de blessures, assurez-vous

que la lame dépasse toujours du sabot et de la pièce sur toute sa course. Si l’avant de la lame heurte le sabot ou la pièce, la lame risque de se fracasser.

5. Lorsqu’on scie du métal :

- Lubrifiez pour scier plus facilement, plus régulièrement et plus rapidement et pour allonger la durée de vie de la lame. - Pour les métaux non ferreux, l’aluminium, le bronze ou le laiton mettez de la cire en bâton sur la lame. - Pour les métaux ferreux , le fer et l’acier mettez de l’huile à machine ou de l’huile de coupe sur la surface à scier. Utilisation de la scie NON OUI Le fabricant n'est pas responsable des perturbations radioélectriques causées par des modifications non autorisées de ce matériel. De telles modifications pourraient annuler le droit de l'utilisateur de se servir de ce matériel. Cet appareil est conforme à la Partie 15 des Règles de la FCC. Son exploitation est sujette au respect de deux conditions :

1) Cet appareil ne risque pas de causer des

interférences nuisibles ; et

2) Cet appareil doit accepter toutes les interférences

reçues, y compris les interférences qui peuvent causer un fonctionnement indésirable. REMARQUE : ce matériel a été testé et il a été démontré qu'il respecte les limites fixées pour un appareil numérique de Classe B, conformément à la Partie 15 des Règles de la FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Ce matériel produit, utilise et peut rayonner de l'énergie de fréquence radioélectrique et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de causer des perturbations nuisibles aux communications radio. Cependant, il n'est pas possible de garantir qu'aucune perturbation ne résultera d'une installation particulière. Si ce matériel cause des perturbations radioélectriques nuisibles affectant la réception de la radio ou de la télévision – ce qui peut être déterminé en mettant ce matériel sous tension et hors tension – l'utilisateur devrait essayer de remédier à de telles perturbations en prenant une ou plusieurs des mesures suivantes :

• Changer l'orientation de l'antenne de réception ou la placer à un autre endroit.

• Augmenter la distance entre le matériel et le récepteur.

• Brancher le matériel dans une prise de courant faisant partie d'un circuit différent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide. Mise en garde de la FCC : BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 25-26- FIG. 5 FIG. 6

6. Pour scier des métaux fins, mettez la pièce en

sandwich entre deux chutes de bois. Bridez l’ensemble ou mettez-le dans un étau. Si le bridage est suffisant, une seule chute de bois sur le dessus suffit. Faites votre tracé sur la chute de bois.

7. Ne forcez pas sur la scie. Laissez la lame et la scie

La scie égoïne peut être utilisée pour faire des coupes en plongeant dans les matériaux mous (comme par exemple le bois ou les matériaux de construction légers pour murs) sans faire d’avant-trou (Fig. 5).

1. Tracez la ligne de coupe sur la pièce.

2. Maintenez le bord de la semelle fermement appuyé

3. Placez la pointe de la lame (au repos) sur la ligne de

4. Inclinez la scie de sorte que la lame ne touche pas au

5. Appuyez sur la gâchette, puis pivotez soigneusement

la lame sur le matériau.

6. Quand la lame pénètre dans le matériau, continuez à

scier le long du tracé. REMARQUES : Pour faciliter le sciage en plongée, utilisez une lame épaisse, montez-la avec les dents vers le haut et tenez la scie à l’envers comme illustré (Fig. 6). Ne sciez pas en plongeant dans le métal. Dans les matériaux épais et dans les matériaux durs comme le métal, il ne faut pas scier en plongeant. Pour scier ces matériaux à l’égoïne, il est impératif de partir du bord de la pièce ou d’un avant-trou débouchant d’un diamètre suffisant pour accommoder la lame. L’utilisation d’accessoires non mentionnés dans ce mode d’emploi risque de présenter un danger. AVERTISSEMENT

BM 2610022011 04-12_BM 2610022011 04-12.qxp 4/17/12 2:10 PM Page 26Accessoires Si un cordon de rallonge s'avère nécessaire, vous devez utiliser un cordon avec conducteurs de dimension adéquate pouvant porter le courant nécessaire à votre outil. Ceci préviendra une chute excessive de tension, une perte de courant ou une surchauffe. Les outils mis à la terre doivent utiliser des cordons de rallonge trifilaires pourvus de fiches à trois broches ainsi que des prises à trois broches. REMARQUE : Plus le calibre est petit, plus le fil est gros.

Intensité nominale de l’outilLongueur en pieds Longueur en mètres 3-6 6-8 8-10 10-1212-1618 16 16 14 0,75 0,75 1,5 2,518 16 14 12 0,75 1,0 2,5 4,018 16 14 12 0,75 1,0 2,5 4,016 16 14 12 1,0 2,5 4,0 —14 12 —— ———— Calibre A.W.G.Calibre en mm

PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR L’UTILISATEUR. L’entretien préventif exécuté par des personnes non autorisés peut entraîner un positionnement erroné des composants et des fils internes, ce qui peut présenter de graves dangers. Nous recommandons de confier toute intervention d’entretien sur l’outil à un centre de service-usine Bosch ou à un centre de service après-vente Bosch agréé. TECHNI CIENS : Débranchez l’outil et/ou le chargeur de la source de courant avant d’entretenir. PILES Faire attention aux blocs-piles qui approchent la fin de leur vie. Si vous remarquez une diminution dans les performances de votre outil ou une durée de fonctionnement réduite de manière significative entre charges, il est temps de remplacer le bloc-piles. S’il n’est pas remplacé, il se peut qu’il endommage le chargeur ou que l’outil fonctionne incorrectement.

GRAISSAGE DE L’OUTIL

Votre outil Bosch a été graissé de manière appropriée et il est prêt à l’usage. MOTEURS C.C. Le moteur de votre outil a été conçu pour de nombreuses heures d’utilisation fiable. Pour maintenir l’efficacité maximale du moteur, nous recommandons de l’examiner tous les six mois. Seul un moteur de remplacement Bosch authentique, conçu spécialement pour votre outil, doit être utilisé. Nettoyage Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de la source de courant avant de nettoyer. La façon la plus efficace de nettoyer l’outil est à l’aide d’air sec comprimé. Portez toujours des lunettes de sécurité en nettoyant les outils à l’air comprimé. Gardez les prises d’air et les interrupteurs propres et libres de débris. N’essayez pas de les nettoyer en introduisant des objets pointus dans leurs ouvertures. Certains agents de nettoyages et certains dissolvants abîment les pièces en plastique. Parmi ceux-ci se trouvent: l’essence, le tétrachlorure de carbone, les dissolvants de nettoyage chlorés, l’ammoniaque ainsi que les détergents domestiques qui en contiennent. Entretien AVERTISSEMENT

ogado est a herrami ent

ARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET

E SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le

ersonnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.
